Вариант №6. Создание коптильни из старой бочки
Пожалуй, одним из простейших способов изготовления миниатюрной коптильни является применение для этого железной бочки. Вначале у такой бочки обрезается дно, затем ее оснащают решеткой (или, как вариант, арматурными прутами) на двух различных уровнях. В нижней части устанавливается поддон, а в верхней будут вешаться продукты (при помощи крючков).
Обратите внимание! Если костер будет располагаться непосредственно под корпусом, значит, речь идет о конструкции горячего копчения. А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение
А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение.
Видео – Делаем из бочки хорошую коптильню
Устройство для горячего копчения
Сначала необходимо оценить свои возможности, хватит ли подручного материала, чтобы сделать коптильню. Если на даче или в гараже завалялась старая кастрюля, то основная часть устройства готова. Кастрюлю из алюминия можно взять, если нет стальной.
Эмалированная кастрюля тоже подойдет, но перед тем, как начать конструировать коптилку, следует ее обжечь, чтобы вся эмаль сгорела.
На дно кастрюли будут укладываться опилки или древесная щепа. Значит, материал подогреваться будет на внешнем огне. Удобно воспользоваться мангалом, но при его отсутствии можно просто поставить на землю два кирпича, а на них поместить кастрюлю.
Необходимо предусмотреть тот факт, что из горячего продукта в процессе копчения будет вытекать жир. Нельзя, чтобы он попадал на щепу, иначе появится горьковатый привкус. Для того, чтобы проводить сбор жира, можно использовать тарелку или сковородку. На крайний случай самодельный поддон для жира ставят прямо на щепу, но для большего удобства желательно сделать специальную подставку, чтобы можно было добавлять при необходимости опилки. Возможно, у каждого мастера появится свой способ реализации каждого шага в конструировании. Мы же приводим пример, который показывает принцип и устройство самодельной коптильни.
Пожалуй, самым сложным шагом, чтобы сделать коптильню из кастрюли, будет крепление решет. Здесь мы можем подсказать два неплохих варианта. В первом случае на уровне установки решет в боковой стенке проделываются 4 или 5 отверстий. В них вставляются болты и притягиваются гайками. Такие своеобразные шипы, выступающие внутрь кастрюли, могут служить опорой для решета. С таким же успехом при достаточной высоте кастрюли можно установить и второе решето. Обычно первый ярус располагается от днища на высоте 25 – 30 см, а второй – 40 см.
Второй способ установки решет заключается в подвешивании на крючки. Длина такого крючка должна быть равна расстоянию от верхнего края стенки до уровня установки решета. Решето подвешивается на 5-6 крючков, при этом, если закрыть крышку, то между ней и стенкой образуется небольшая щель (плотному закрытию будут мешать крючки). Эта щель даже будет полезной, так как не придется делать дренажное отверстие для выхода дыма.
Как сделать коптилку горячего копчения
Очень много людей любит мясо горячего копчения. Кроме того, что сам процесс приготовления блюд довольно интересен, получается множество самых вкусных блюд. Разумеется, для того чтобы приготовить вкусное блюдо, нужно обладать определенными кулинарными навыками. Однако это уже другой вопрос. Сегодня мы рассмотрим, как изготовить самостоятельно коптильню для горячего копчения.
Итак, из чего же состоит коптильня? Само собой, коптилка должна иметь камеру, в которой будет располагаться мясо для копчения. Также должна быть камера сгорания, где будет гореть топливо. Чаще всего, коптильня имеет совмещенную камеру сгорания и место для продуктов. А теперь, рассмотрим, как изготавливать самостоятельно простые коптильни своими руками.

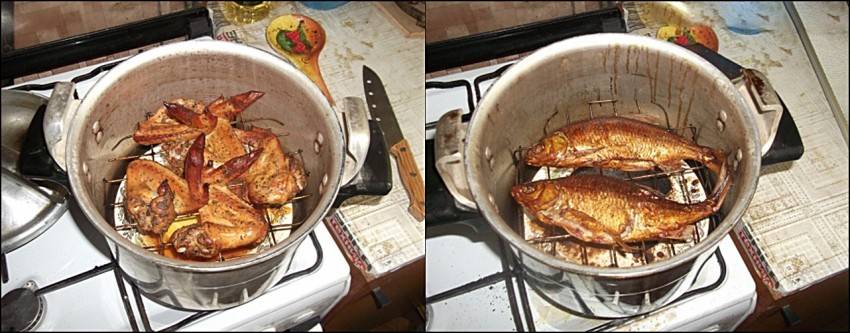

Коптильня горячего копчения из кастрюли

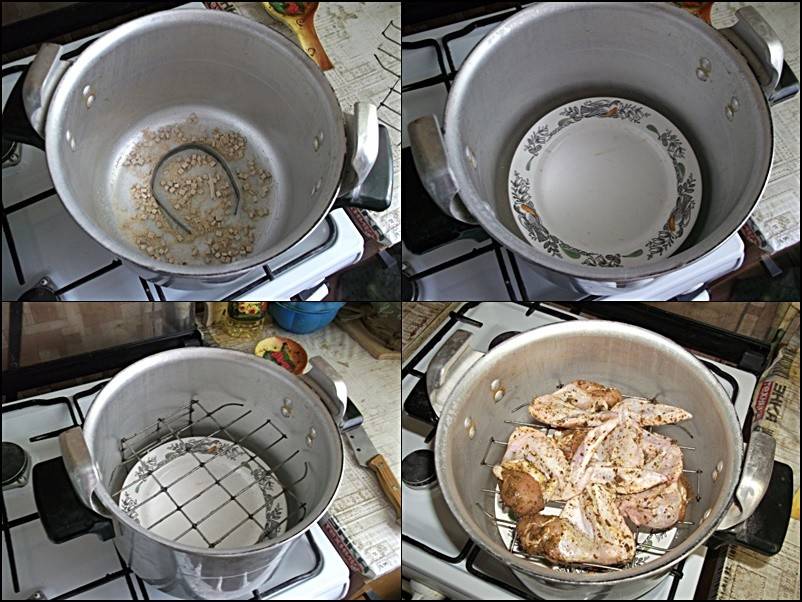

Можно взять обычную эмалированную коптильню из кастрюли. На дно кастрюли насыпается щепа. Посередине кастрюли устанавливается сетка, на которой будет лежать мясо для копчения. Если сетки нет, то можно взять пельменницу, которая уже не используется.
Схема коптильни горячего копчения
Собственно говоря, и все. Примитивная коптильня готова. Если все будет выполнено правильно, то на такой коптильне получится очень вкусное мясо.
Это самый простой вариант, на основе которых выполняются и другие коптилки своими руками, в том числе и холодного копчения.
Видео: коптильня из кастрюли своими руками
А сейчас расскажем, как сделать усовершенствованную коптильню. Здесь уже будет специальный противень, на котором будет собираться жир. Внешне противень напоминает крышку, которая расположена с боку. Коптилка с противнем имеет преимущество: здесь можно коптить более жирное мясо. В процессе копчения жир может попадать на угли, что мешает нормальному тлению.
Как только появляется противень, то сразу же отпадает проблема с нормальным тлением углей.
Похоже, что для создания коптильни горячего типа нет ничего сложного. Как правило, представленные варианты используются у туристов при походе. Но нужно рассказать и про те домашние коптильни, которые могут быть стационарными на дачном участке. Однако принцип действия домашней стационарной коптильни мало чем отличается от предыдущих коптилен.
Те коптилки, которые используются дома, могут быть по размерам больше. Это объясняется тем, что их не нужно переносить с места на место. Самым распространенным вариантом коптильной камеры является изделие, которое создается из двух бочек. Стоит отметить, что для создания подобной конструкции нужно владеть навыками сварки и обработки железа. Для того чтобы создать коптильню из бочек, нужно найти собственно бочки и разрезать их правильно болгаркой. Соединив крышку и основную часть, можно получить нормальную коптильню.
Видео горячей коптилки из двух бочек

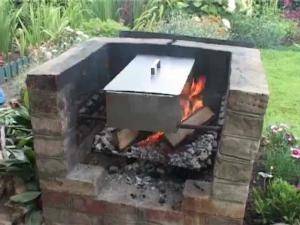

Если на участке есть место, то можно построить коптильню из кирпича. Это уже считается профессиональной коптильней. Данную постройку можно соорудить у себя на даче. Кроме того, нужно отметить, что каменная коптильня своими руками позволит дольше удерживать жар. Топка уже будет расположена отдельно от жаровни.
Схема постройки из кирпича
Итак, чтобы создать коптильню горячего типа, нужно проявить не только фантазию, но и определенные навыки.
Для значительного расширения своего рациона качественными продуктами можно обзавестись небольшой котельной (как портативной, так и стационарной). Но до того, как приступать непосредственно к работе, необходимо объективно оценить свои возможности, подготовить необходимые материалы, только в таком случае мини коптильня своими руками будет изготовлена качественно и быстро.
Существует масса способов создания коптильни, мы же расскажем вам только о самых доступных из них.
Как сделать коптильню холодного копчения
Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.
Материалы и комплектующие:
- Деревянный брусок 50х50 мм;
- Вагонка липовая;
- Вагонка сосновая;
- Петли, ручка;
- Шурупы, гвозди.
- Лист оцинкованного железа;
- ТЭН 220 В (2кВт);
- Корпус для автоматики;
- ПИД регулятор температуры REX C100;
- Выключатели, монтажные провода.
Пошаговый процесс постройки:
- Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
- Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
- Собрали каркас двери и также зашили внутреннюю сторону липой.
- Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
- В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
- В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
- При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
- В верхней части коптильни смонтировано отверстие для выхода дыма.
- Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
- Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
- Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
- На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
- Тэны устанавливаем в нишу.
- Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
- Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
- Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
- Монтаж автоматики собран по схеме.
- Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
- Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.
Итак, коптильня холодного копчения своими руками собрана.
Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.
Как собрать своими руками правильный дымогенератор для коптильни холодного копчения из нержавеющих труб с воздушным компрессором. Описание, чертежи, фотографии устройства.
Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.
Как сделать коптилку горячего копчения своими руками
При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.
В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.
Простая коптильня
Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном
Схема простой коптильни
Кирпичная коптильня
Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.
В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.
Есть два варианта этой конструкции:
- В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
- В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.
Компоненты кирпичной коптильни
Электрокоптилка
Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.
Схема электрокоптилки
Бытовая коптильня
Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.
Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.
В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.
При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.
Составляющие бытовой коптильни
Коптильня горячего копчения для квартиры
Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.
Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:
- крышка на 10 мм больше и имеет загнутые края;
- к верхней части корпуса приварен уголок 15х15мм;
- в образовавшийся жёлоб наливается вода и опускаются края крышки.
Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.
Коптильня горячего копчения
Коптильня полугорячего копчения
Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.
Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.
Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.
Коптильня для полугорячего копчения
Как нужно подготавливать продукты к копчению?
В 100 г сырокопченой колбасы количество соли превышает суточную норму. Это просто вынужденная необходимость. Содержание коптильных веществ в средней части копченого продукта, даже спустя 2 недели сушки в 10 – 15 раз ниже, чем в поверхностном слое и в несколько раз меньше, той концентрации, при которой отмечается бактерицидное действие активных фракций дыма. Таким образом, при холодном копчении главным консервантом является соль, а бактерицидное действие дыма сказывается лишь в тонком внешнем слое. Эти же замечания в полной мере относятся и к рыбе.
Для холодного копчения
Приправы (в том числе водка) для рассолов и маринадов выбираются по предпочтениям, но концентрация соли должна быть такой, чтобы сырой картофель всплывал. Здесь лучше пересолить в буквальном смысле, иначе рыба может испортиться до приготовления. Содержание соли даже по строгим требованиям ГОСТ может быть до 10%, а у жаберных крышек допускается налет соли.
Засолка рыбы, в зависимости от ее сорта и размера занимает от 2 до 15 суток. Затем ее вымачивают ( крупную около суток) и подсушивают от 2 до 5 дней, причем в брюшко крупных рыб вставляют распорки из дерева. Выступающая блестящая корочка соли говорит об ее излишках. Это можно исправить дополнительным вымачиванием.
https://youtube.com/watch?v=Ua_mzwcvM4A
https://youtube.com/watch?v=7B1hRtHk0Og
https://youtube.com/watch?v=VWq58uTd1Us
Для горячего копчения
Когда собираются коптить таким способом, то обычно применяют сухую засолку: рыбу просто натирают крупной солью, а на спинке крупных экземпляров делают при этом продольные надрезы. Рыбу, пересыпанную солью, укладывают валетиком (голова к хвосту) в деревянный ящик, в который постелена чистая холщевая ткань и придавливают гнетом. Приблизительно за неделю она просаливается: если рыба становится твердой, то процесс можно считать законченным.
Многие любители при натирании соли используют, кроме того, чеснок и пряности. Жирную рыбу, во избежание окисления жиров, заворачивают в пергамент или выдерживают в крепком рассоле. Балык (спинки) из жирной рыбы пересыпают крупной солью с селитрой и каждый кусок заворачивают в марлю, чтобы они не соприкасались друг с другом. Приблизительно через неделю спинки вымачивают в воде от излишков соли и вялят сначала на солнце, а затем в тени.
В старом добром, провяленном под открытым навесом балыке (приблизительно через 1 – 1,5 месяца), должна была появляться плесень, что являлось признаком созревания, если этого не происходило, то балык считался пересоленным. Такую тонкую грань между пересоленным балыком и осетриной второй свежести выдержать было трудно даже опытным кулинарам. Так что современные любители, как правило, ограничиваются палтусом холодного копчения, что тоже совсем неплохо.
Для копчения нужно покупать только свежую рыбу и приготавливать ее самостоятельно.
Нужно отказаться от покупки свежей рыбы, если у нее:
- мутные, глубоко запавшие глаза;
- жабры имеют серый или бурый цвет;
- жаберные крышки приподняты;
- вздутое брюшко;
- остаются вмятины после нажатия на спинку;
- Мясо расслаивается и отстает от костей.
https://youtube.com/watch?v=M0ThF-up8rQ
Полезные советы
В качестве топлива лучше всего использовать ольху или можжевельник. Они дают «тот самый» дым, который обеспечивает должное качество копчения. Как варианты – вишня, груша, дуб. В любом случае следует ориентироваться на твердые породы.
При закладке топлива его нужно измельчить, так как большие поленья не дадут требуемого жара и дыма. Как правило, древесина используется в виде щепы, опилок, веток или мелких чурок. Перед тем, как приступить к розжигу, ее слой нужно разровнять, чтобы горение было равномерным по всей площади топки.
При первом приготовлении на самодельной коптильне примерно через ¾ часа необходимо снять пробу. Сразу станет понятно, что именно скорректировать. Постепенно появится опыт, и в дальнейшем процесс копчения трудностей не вызовет.
Температура в камере не должна превышать 100 ºС. При отсутствии термометра проверить несложно. Достаточно на крышку брызнуть водой – она не должна закипать. Если это происходит, требуется снизить интенсивность горения дров.
Пример изготовления простой коптильни из бочки смотрите в этом видео:
Коптильня горячего копчения
Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

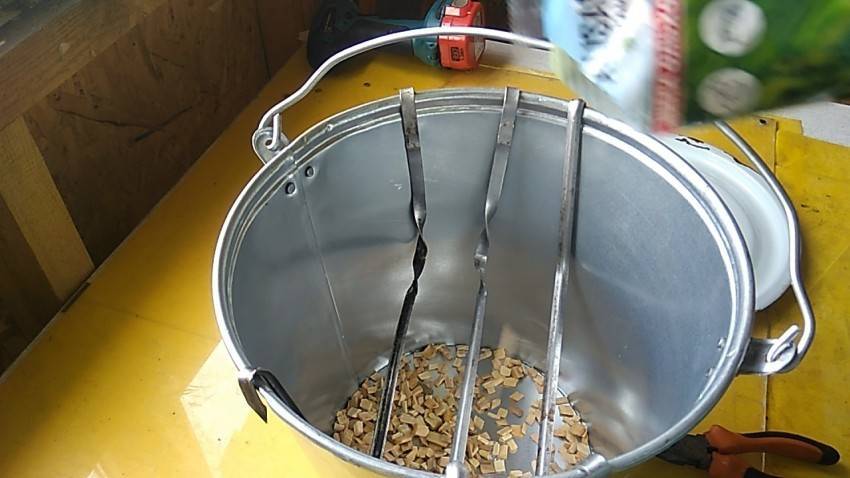

Из ведра
Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.
Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.
Из бочки
Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.
Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.
Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.
Из металлических листов
Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:
- болгарка;
- рулетка и угольник;
- арматура мелкого диаметра;
- сварочный аппарат;
- пару штук железных листов в толщину 2 мм, параметры: 62*157 см.
Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.
Поэтапное сооружение:
- Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
- Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
- После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
- Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
- Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
- В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.
Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.
Надо знать! Параметры коптильни могут быть индивидуальными
Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку
Способ горячего копчения (гости на пороге)
Берется обычное железное ведро, дно засыпают опилками и стружкой, сверху крепят решетку (из старого холодильника подойдет), в стенках ведра делаем отверстия для установления крючков, на которых также будут размещены продукты. Таким образом имеем два варианта размещения продуктов.
В крышке пробиваем отверстие для вывода дыма. Последним этапом устанавливаем ведро на средний огонь, после начала тления опилок готовим еду не менее 25 минут до готовности.
Виды и размеры домашних коптилен впечатляют своей разновидностью, практичностью в реализации целей употребления.
Надеемся, что такие не сложные варианты станут неким «фундаментом» для воплощения идей, отложенных в мечтах много лет назад. Ведь пища, приготовленная своими руками всегда на много вкуснее магазинной, содержит больше витаминов и микроэлементов.
Решая, какую коптильню для дома лучше выбрать – стоит отталкиваться от вида имеющегося жилья, наличия способов дымоотвода (не досаждая соседям), наличия навыков работы с инструментами.
