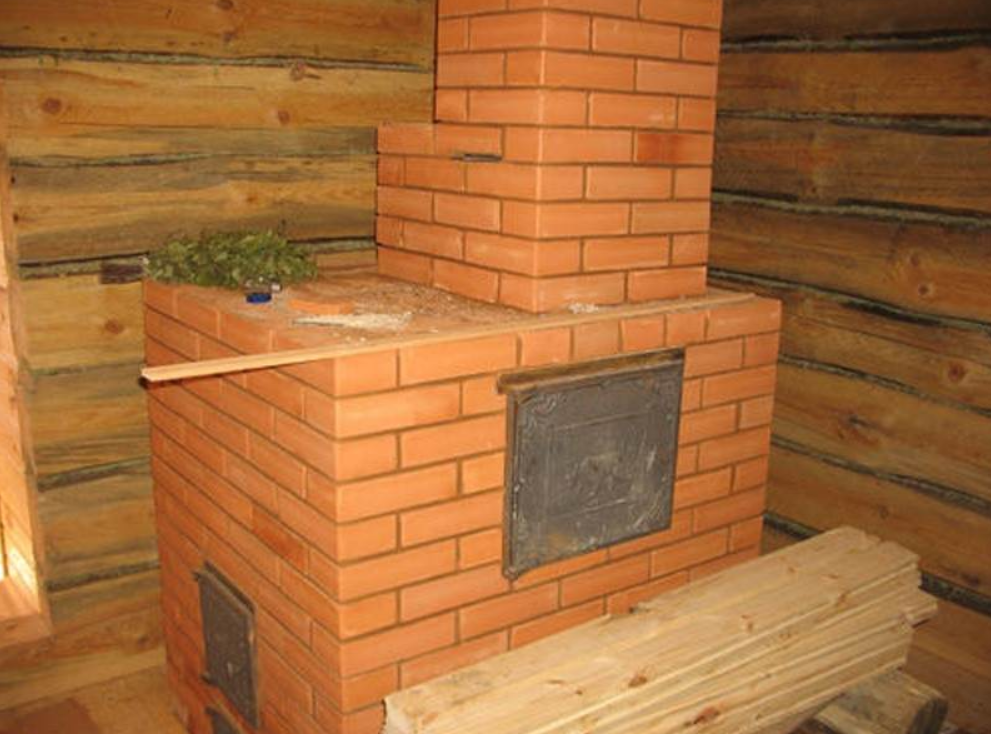

Печь для бани из кирпича

Кирпичные печи для бани своими руками

Многие имеют недостаточно знаний для того, чтобы выложить самостоятельно кирпичную печь для бани, и совершают множественные ошибки. Они могут привести к тому, что печка разрушится, произойдет задымление всей бани и даже возникает вероятность возникновения пожара.

Поэтому при кладке кирпичной печи необходимо придерживаться следующих рекомендаций:

Чтобы получить раствор, берется глина и песок в пропорциях 2:1 или 3:1. Чтобы убедиться, что раствор получился качественный, в него необходимо опустить деревянную палку, потом вытаскивают и смотрят. Если раствор хороший, на палке остается слой глины в 2 мм. Если слой слишком большой, в раствор добавляют песок. Если слой меньше 2 мм, добавляют глину.

Осуществляя закладку печного литья в ряды кирпича, между литьем и кирпичом следует оставлять зазор в 0,5 см, потому что при накаливании металл начинает расширяться, из-за чего может разрушиться кирпичная кладка.

Если используется обычный кирпич, стоит быть готовым к тому, что в процессе кладки кирпичи будут или не доходить до конца ряда, или немного выступать. В этом случае выступающие части отпиливают болгаркой или делают швы немного толще.

Очень часто случается, что размеры колосников больше размера отверстия в топке, подготовленного специально для них. Нужно просто немного отпилить колосник болгаркой с кругом по металлу.

Кладка кирпичной печи осуществляется строго по отвесу с использованием строительного уровня.

У дымохода в местах поворотов внутренних каналов следует устанавливать очистные колодцы, потому что там сажа скапливается в большом количестве.

При кладке печи для бани нельзя, чтобы кирпичи соприкасались с печным литьем. Эти места дополнительно защищают асбестовым шнуром, который наматывают на литье.

Топку рекомендуется выкладывать шамотным кирпичом, который хорошо выдерживает температуру выше 1600 градусов. Саму печку выкладывают из красного огнеупорного кирпича, выдерживающего температуру до 850 градусов.

Дымоход, топка и печка должны иметь стандартные размеры, здесь не стоит экспериментировать.

Не следует выкладывать печь для бани рядом с деревянными элементами. Но если избежать такого не удается, их обрабатывают защитными антисептическими средствами, защищающие древесину от гниения и от самовозгорания.

Самое главное, выкладывать кирпичную печь для бани своими руками не рекомендуется в том случае, если совершенно нет опыта в этом деле. Неправильно построенная, она потребует реконструкции, и специалист возьмет за это довольно приличную сумму.

Особенности кирпичной печи для бани

Кирпичная печь обеспечит безопасность, комфорт процедуры и качество пара

Кирпич относится к огнестойким экологичным материалам, что делает его подходящим как для сооружения самого здания бани, так и для возведения печки. Он прочен и стоек к износам, не гниет и не повреждается от действия влаги.

Нагревается кирпич не очень быстро, зато долго сохраняет и отдает тепло, поэтому топить печь часто не потребуется. Эта особенность позволяет принимать долгие банные процедуры и обслужить большее количество человек.

Каменная банная печь требует основательного фундамента: это связано с большой массой конструкции.

В качестве советов и рекомендаций…

При выборе материалов для кладки необходимо учитывать
несколько нюансов:

Огнеупорный кирпич приобретается только для выкладывания
топки и зольника, а сооружать из него целую печь не стоит. На это есть
несколько причин: во-первых цена, а во-вторых, огнеупорный материал плохо
переносит влажность, а в помещении бани как вы понимаете этого не избежать.
Идеальным материалом для кладки банной печи
является шамотный кирпич

Температурный предел, который он может выдержать равняется
1400 градусам, а если учесть, что для топки печи будут использоваться дрова, то
этот рубеж превысить сложно.
 При
выборе любого кирпича, огнеупорного, шамотного или керамического, обращайте
внимание на внешний вид всей партии. В идеале, он весь должен быть одинаковым,
без трещин, сколов и одного цвета.
Темные пятна на красном кирпиче говорят о том,
что в процессе его изготовления были допущены нарушения и он пережжен.

Подборка проекта

Данный проект печки подходит для большинства видов бань.

Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Технология возведения печи для бани своими руками

Не так важно, какой конструкции выбрана кирпичная печь, возводится она всегда в определённом порядке — фундамент, кладка печи, монтаж дымохода. Первым этапом всегда становится заливка фундамента. Первым этапом всегда становится заливка фундамента

Первым этапом всегда становится заливка фундамента.

Лучшим вариантом будет выполнение данной работы заранее, вместе с возведением фундамента самой бани. Заливка фундамента выполняется в следующем порядке:

  1. Первоначально следует определиться с местом, где будет расположена банная печь. При выборе площадки для фундамента нужно иметь в виду, что фундамент печи не должен прилегать к основанию бани, а быть расположен на расстоянии от него. Размеры площадки должны соответствовать габаритам основания, указанным в выбранном проекте. Котлован под фундамент роется на глубину около 60 см. Для увеличения устойчивости будущего фундамента к подвижкам грунта, 10-15 см его нижней части следует слегка расширить. Затем расширенная на 5-10 см зона котлована засыпается песком и утрамбовывается.
  2. Следующей частью данного этапа будет засыпка щебня. Его слой должен быть засыпан на глубину примерно 10 см и утрамбован. Далее из досок монтируется опалубка, а затем монтируется арматурная сетка, изготовленная из стальных стержней. Сетка должна иметь ячейки размером 15 х 15 см, полученные путем скрепления стержней специальными фиксаторами, либо вязальной проволокой. Сетка должна быть закреплена так, чтобы от нее до стенок и дна котлована был зазор около 5 см. После монтажа армирующей сетки подготавливается бетонный раствор, состоящий из цемента М400, песка, щебня и воды. Котлован аккуратно заполняется раствором так, чтобы его поверхность находилась ниже грунта площадки на 150 мм. Примерно за неделю бетон наберет необходимую прочность.
  3. Наступает очередь демонтажа опалубки и засыпки образовавшихся пустот мелким гравием, тщательно утрамбованным. Завершает работу над созданием создание двух гидроизоляционных слоев, выполненных из рубероида, залитого расплавленным битумом. В образованный промежуток между бетонным основанием и поверхностью площадки укладывается стартовый ряд кирпичей.

Возведение фундамента обычно не вызывает затруднений даже у тех, кто не имеет особых навыков строительного мастерства. Выполнить своими руками кладку печи для бани значительно труднее. Чертеж одного из варианта печи для бани из кирпича приведен ниже.

Печные мастера не только без особых проблем выкладывают печи заданной конфигурации, но и способны улучшить ее конструкцию. Владельцы бань, решившие выполнить эту работу самостоятельно, обычно пользуются готовыми схемами, на которых обозначен отдельно каждый ряд будущей печи, указано количество кирпичей и даже место каждого из них.

Остается только точно следовать имеющейся схеме, аккуратно монтировать на предназначенные места колосники, дверцы и задвижки, тщательно закрепляя их.

Внимание! Для обеспечения пожаробезопасности деревянная стена бани не должна прилегать к печи вплотную. Расстояние должно быть не менее 25 см, и заполнено негорючим материалом.

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру

Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду

Многие мастера рекомендуют кирпичи каждого ряда первоначально укладывать без раствора, чтобы точно подогнать их по размеру. Только после такой примерки выполнять кладку с использованием раствора. Для того, чтобы кирпич лучше схватывался, перед укладкой его необходимо на несколько секунд опустить в воду.

При кладке важно следить за ее вертикальностью и толщиной шва. Горизонтальный кладочный шов должен иметь толщину 0, 5 см, вертикальный не более 0,3 см. Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком

Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен

Все верхние части проемов необходимо в процессе кладки укреплять металлическим уголком. Выполнив кладку всех рядов, указанных в схеме, включая дымоход, можно считать, что первый опыт по самостоятельному возведению кирпичной печи для бани получен.

Убедиться, что печь получилась качественная, можно будет только спустя две недели. Столько времени потребуется, чтобы раствор засох, а печь стала единым целым с дымоходом. Перед тем, как начать полноценно пользоваться печью, следует несколько раз ее протопить в щадящем режиме.

Устройство и монтаж

Устройство и монтаж любой печи начинается с подготовки схемы или чертежа. Перед тем как приступать к кладке кирпичной печи, необходимо, помимо чертежа банной печи, подготовить схему порядовки кирпичной кладки. Инструкция как сделать проводку в бане здесь: http://banya-gid.ru/stroitelstvo/osveshhenie/instrukciya-kak-sdelat-provodku-v-bane.html.

На рисунке чертеж одного из вариантов банных печей Кузнецова.

Схема порядовки кирпичной кладки при сооружении печи Кузнецова для бани постоянного действия на рисунке

Особенности монтажа Кузнецовской печи:

  • закладка глухого фундамента проводится с армированной сеткой (по размерам фундамент должен быть шире на 10 – 15 см. предполагаемых размеров будущей печи, имейте в виду, что печной фундамент не должен быть привязан к основному фундаменту);обязательно, поверх фундамента обустраивается гидроизоляционный слой, для этого вполне подойдет рубероид;первый и второй ряды печной конструкции выкладываются огнеупорным кирпичом;как правило, высота одного ряда составляет 7 см, исходя из толщины кирпича в 6,5 см и толщины шва в 0,5 см;горизонтальность рядов обязательно отверяется посредством строительного уровня;рекомендуется для наружной кладки использовать полнотелый кирпич марки М150;между наружной кладкой и внутренней, выполненной из огнеупорного шамотного кирпича, необходимо оставлять зазор в 5 мм (зазор можно заполнить базальтовым картоном);емкость для камней выполняется из теромоустойчивой стали;при монтаже кирпичной печи, главное не отклоняться от схемы порядовки. Читайте инструкция как сделать утепление деревянной бани ..

Читайте инструкцию какую выбрать печь для бани.

Видео

Смотрите на видео рекомендации по строительству банной печи по системе Кузнецова:

Печи Кузнецова отличаются многообразием форм, позволяющим подобрать определенный вариант печи, в соответствии с планировкой и конструктивными особенностями банного помещения, а также личными предпочтениями и пожеланиями заказчика.

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что печь заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка — это одно из важных условий, работающих в связке:

  • кирпичная кладка;
  • закрытая со всех сторон емкость для камней, размещенная внутри печи;
  • управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

открытые каменкиэто отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой — это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное — 40-50 кг

При этом не стоит беспокоиться об объеме — камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом — в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки — это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании — и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

Конструкция банной печи

Чтобы строить банные печи из кирпича – одного только опыта каменщика недостаточно! Значительный локальный нагрев топочной камеры и связанные с этим тепловые расширения камня легко могут разрушить кирпичную кладку после нескольких хороших прогревов. Поэтому для самостоятельной постройки лучше остановиться на конструкции с “плавающей топкой”. При этом топочная камера выкладывается из шамотного кирпича, который ложится на специальный топочный раствор.

Вокруг нее, уже из обычного керамического кирпича возводятся наружные стенки печи. Топочная камера и наружные стенки не связаны жестко между собой. Поэтому линейное расширение топочной камеры не вызовет разрушение наружной кладки.

Кроме того, под действием высокой температуры горения топлива, достигающей 1100-1400 градусов, шамотный кирпич спекается в единый монолит с глиняным раствором и дым не проникает наружу, даже если со временем выкрошится шов между кирпичами наружной кладки.

На рисунке показан план строения печи. Цифрами отмечены:

  1. стальные уголки – на них накладываются чугунные колосники топки;
  2. уголки под колосники на которые укладывают булыжники, аккумулирующие тепло;
  3. зазор для компенсации тепловых расширений;
  4. дверка для топочной камеры;
  5. отверстие для выхода пара для повышения влажности воздуха в бане;
  6. металлическая облицовка полочки-подставки;
  7. теплоотражающий экран из стали;
  8. верхний температурный зазор (30-50 мм);
  9. дымоходная труба;
  10. перекрытие топки;
  11. уголки стальные для укладки свода печи.

Ряд за рядом возводим стены

Первый ряд

После укладки фундамента, настает время возводить стены. Первый ряд кладется на битумную прокладку гидроизоляции, которой накрыт фундамент. Сначала возводится стена защиты, главная функция которой – противопожарная. Ее кладут из нарезного кирпича, причем каждый кирпич перед укладкой необходимо смочить водой.Проверьте правильность углов и «порядовку».

Будьте внимательны при замере краев порядовки. Если вы оставите даже незначительные зазоры, в баню будет проникать дым. Идеальная ширина шва кирпичных междурядий составляет 3-5 мм. Чем плотнее материал прилегает друг к другу, тем лучше.

Третий ряд

При кладке 3-го ряда устанавливается дверца поддувала. Укрепляется этот элемент полосами из листа стали или оцинкованной проволокой. Для определения точного местоположения поддувала, нужны чертежи бани. Чтобы вставить крепление дверцы в стену печи, в кирпиче делается углубление.

Четвертый ряд

4-й ряд – это место монтажа колодца, где будет скапливаться зола, и колосника (решетки на воздуховод для очищения от золы отсека для дров).

Пятый ряд

Прежде чем приступить к этому ряду проведите строгий контроль ровности стен, проверьте, все ли углы прямые. Для монтажа колосника в кирпичах создаются углубления с запасом 1 см с каждой стороны на расширение решетки из-за воздействия высоких температур.

Выемку на задней стенке следует закруглить, чтобы создать минимальное сопротивление воздушному потоку при направлении в топку.

Седьмой ряд

На 7-м ряду осуществляется установка топочной дверцы и колосника. Схема монтажа топочной дверцы такая же, как и при монтаже поддувальной.

Остальные ряды

На 14-м ряду монтируются швеллеры – металлические изделия в форме буквы П. В передней части банной печи оставляется место для проема. Туда будет устанавливаться бак для подогрева воды. Емкость для воды монтируется так, чтобы она опиралась на боковые стены печной конструкции и касалась швеллеров.

15-й ряд укладывается так, чтобы половинки кирпичей находились под углом друг к другу. Это позволяет сформировать основание стены разделения.

19-й ряд – уровень, на котором закрепляется дверца, пропускающая в парилку пар. После установки дверцы монтируются металлические полоски, скрепляющие следующие 2 ряда кладки. Они нужны для дополнительного укрепления печной конструкции.

Рамка дверцы для выхода пара закрывается в 21 ряду, после чего устанавливается бак для воды и обкладывается кирпичом для плотного прилегания.

На 23-м ряду каменки устанавливается труба.

Даже если вы планируете класть небольшую кирпичную печь для бани, обязательно проверяйте каждый свой шаг. Рекомендуем вам также посмотреть видео, если что-то в нашей статье покажется вам не совсем понятным.

Если возникли вопросы или комментарии — оставляйте пожалуйста их прямо сейчас!

Отделка стены

Представляет собой «пирог» из термоизоляционного слоя и металлического листа. Первый отражает получаемую энергию и равномерно распределяет ее, второй предотвращает тление и возгорание.

Можно выбрать один из следующих утеплителей:

  • базальтовый картон – характеризуется отличными изоляционными свойствами, в том числе и поглощением шумов, не подвержен гниению;
  • минвата – негорючий, устойчив к стабильному воздействию даже очень высоких температур;
  • БСТВ (базвата) – экологически чистый, но гигроскопичный.

Облицовочная обшивка

Крепится связывающим раствором на теплоизолирующую основу – для декора «врат». Посмотрите фото порталов банных печей, оформленных таким образом, – выглядят очень эффектно.

Для украшения востребованы такие материалы:

  • плиточный терракот – сделанный из обожженной глины, долговечный, износостойкий, противостоящий механическим воздействиям, с возможностью окрашивания и глазуровки;
  • клинкер – аналогичный предыдущему, только другой формы (напоминает кирпич);
  • изразец – с декоративной поверхностью, покрываемой узорами, принтами, орнаментами любой сложности;
  • керамогранит – с шикарной фактурой, имитирующей благородный камень, негорючий, эффективно сопротивляющийся истиранию;
  • талькохлорит – с особенной устойчивостью к ударам, экологически чистый, интересного серо-зеленого оттенка.

Разновидности печей из кирпича

Общий принцип устройства кирпичной печи одинаков. Конструкция состоит из следующих элементов:

  • топка;
  • зольная камера;
  • каменка;
  • дымоход;
  • колосники.

Что касается нюансов, то дымоходные каналы бывают вертикальными и горизонтальными. В печи «по-черному» дымоход вообще отсутствует. Для нагрева воды предусматривают теплообменник или бак. Для бани различаются печки устройством каменки. От огня камни отделяют только решеткой или устанавливают глухую плиту.

Складывают печь для русской бани по одному из 4 вариантов:

Конструкция «по-черному» не предусматривает дымохода. Чад выходит сквозь каменку внутрь помещения, после чего выветривается через щели естественной вентиляции. Преимущество заключается в простоте конструкции. Баня быстрее прогревается, наполняется ароматом, на разогрев уходит меньше дров. Из недостатков выделяется изнурительный процесс ожидания. В бане нельзя париться, пока не перегорят дрова, и не выветрится чад

Верхняя часть парной постепенно обрастает копотью.
Важно! Внутри бани с установленной печью «по-черному» стены обрабатывают специальной пропиткой, отторгающей накопления сажи.

Дымоходом оснащена печь банная из кирпича «по-серому», но париться аналогично можно после прогорания всех дров. Требование связано с устройством каменки

Топка от камней отделена только решеткой. Большая часть дыма уходит через дымоход. Однако чад все равно просачивается сквозь камни. Печи «по-черному» бывают прямоточными, где чад выходит через трубу, и канальными, где отвод газов осуществляется через 2 заслонки.

Для обогрева парилки и предбанника обустраивают печи «по-белому». Кирпичная конструкция оснащена дымоходом. Камни отделены от топки глухой плитой, предотвращающей проникновения чада внутрь бани. Топку располагают в предбаннике, а саму печь с каменкой – внутри парилки. Преимущество кирпичной конструкции в экологической чистоте. Недостатком является долгий процесс разогрева камней, который может затянуться до 12 часов.

Печь с плитой – современный вид кирпичной конструкции. Кроме камней, присутствует бак с водой. Нагрев каменки происходит через чугунные плиты, уложенные над топкой и дымоходом. Водогрейный бак с трех сторон обложен кирпичом. Отражающий экран увеличивает скорость нагрева.

Условно кирпичные печи разделяют по типу топлива: газ, дрова, уголь, электричество, брикеты, солярка. Самое лучшее для бани топливо – это дрова.

От размера кирпичной печи зависит ее мощность. Рекомендуемые минимальные габариты – 89х102 см. При таких размерах длину конструкции образуют 4, а ширину – 3,5 кирпича. Оптимальная высота – 168 см, но этот параметр еще зависит от габаритов встраиваемого бака.

Совет! Печку в бане можно поставить металлическую, а снаружи обложить ее кирпичом.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

  • Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
  • На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
  • Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
  • После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
  • Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

  • Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

  • Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

  • Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

  • Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
  • Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Какую печь строить в бане?

Простая печь с открытой каменкой – это самый распространенный тип отопительного прибора в русской бане. Небольшая комната часто является единственным отделением, предназначенным для мытья и парения, поэтому сложить банную печь из кирпича можно в любом удобном месте. Габариты сооружения могут быть 3,5х4 или 4х5 кирпичей в зависимости от размеров помещения. Для нагрева воды ставят бак. Разместить можно как сверху печи, так и сбоку от нее.

Для современных бань можно выбрать печь с закрытой каменкой, с одновременным обогревом нескольких помещений и т. д. Часто для обслуживания отопительного прибора строят отдельную котельную, а в парной и моечной находятся только «чистые» части. Выбор конструкции печи для бани всегда делает сам хозяин в зависимости от своих потребностей и планировки банного домика.

Основные характеристики банной печи из кирпича

Преимущества печи для бани из кирпича своими руками перед металлической конструкцией заключаются в долгом сохранении температуры в помещении. Во время протопки кирпичные стенки работают как аккумулятор тепла и отдают его в пространство больше 1 часа, постепенно отдавая его в пространство моечной или парной. В зависимости от конструкции они могут обогреть и большую площадь.

Даже нагретый кирпич не раскаляется до такой же температуры, как тонкие стальные стенки. Печь-каменка из кирпича сильно нагревается только сверху, а боковые поверхности пожаробезопасны и в деревянных постройках. Простой красный кирпич не выделяет вредных веществ в воздух и не имеет запаха. Это тоже относят к преимуществам экологически чистого материала.

Аккуратно выложенная дровяная печь из кирпича является элементом общего декора баньки. Ее можно стилизовать под старинную русскую или красиво облицевать керамической плиткой.

Выбор кирпича для кладки печи

Основной материал для кладки банной печи из кирпича должен быть качественным. К его выбору нужно подойти наиболее ответственно, т. к. качество отразится не только на красоте сооружения, но и на долговременности его эксплуатации. Некачественный, недожженный или пережженный камень потрескается от возникающих при протопке температур.

Для работы чаще берут 2 вида материала:

  • красный полнотелый или облицовочный для внешних стенок изделия;
  • шамотный (огнестойкий) – для отделки топки внутри.

При использовании облицовочной разновидности построенную печку можно не штукатурить и не монтировать на нее декоративное покрытие.

Выбрать красный полнотелый и облицовочный кирпич для печи можно по следующим характеристикам:

  • отсутствие видимых сколов или маленьких трещин на поверхности;
  • прямые грани и ровные плоскости;
  • отсутствие слюдяной пленки на поверхности;
  • звонкий звук при постукивании твердым предметом (глухой свидетельствует о наличии трещин или недостаточном обжиге).

Отбирать материал нужно с запасом. Выкладывая печь для русской бани, мастер разбивает кирпич на половинки и четверти, а при раскалывании часть материала ломается.

Шамотный кирпич имеет желтый цвет и визуально состоит из крупинок, отличающихся оттенком. Основные критерии выбора – ровные грани и отсутствие трещин.

Какой раствор нужен для кладки печи?

В качестве кладочного раствора применяют глиняные составы. Как и печной камень, их разделяют на огнеупорный и простой. Огнеупор лучше всего приобрести в строительном магазине вместе с шамотным кирпичом. Сухую смесь разводят водой по инструкции.

Состав для кладки простого кирпича тоже удобнее покупать в виде сухой смеси. Если на участке или поблизости от него есть выходы глины, то можно сэкономить на покупке готовых смесей. Глину копают там, где она не содержит примесей почвы. Определить качество и пригодность для кладки можно простым способом:

  • замесить немного глиняного теста мягкой консистенции;
  • скатать шарик и бросить его на пол с высоты примерно 1,5 м;
  • жирная глина не образует трещинок по краям и нуждается в добавке песка, а слишком тощая покроется крупными трещинами.

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба — возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать — соорудить прочное, надёжное основание.

Для строительства фундамента:

  1. В месте установки конструкции копают котлован глубиной 0,5–0,6 м и размерами, которые на 20–25 см превышают габариты печи.
  2. Дно ямы засыпают песком (слой 10–15 см), после чего поливают водой и тщательно утрамбовывают.
  3. После этого укладывают подушку из щебня или гранитного отсева толщиной до 20 см.
  4. Для обустройства железобетонной плиты по периметру котлована сооружают дощатую опалубку, внутри которой на высоте 7–10 см от дна монтируют армопояс.
  5. Бетон для фундамента готовят, смешивая 1 часть цемента марки М-400 с 4 частями щебня и 3 частями песка. При использовании цемента М-500 долю песка можно увеличить до 4 частей. Воды должно быть столько, чтобы бетон, уложенный горкой, не растекался и в то же время сохранял пластичность. Сразу же после приготовления раствор заливают в опалубку, обязательно уплотняя вибрированием. Поверхность фундамента выравнивают правилом, после чего накрывают полиэтиленовой плёнкой и оставляют до полного схватывания раствора.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина — она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

От качества глиняного раствора зависит не только удобство в работе, но и прочность всего сооружения

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости — это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Для раскроя заготовок лучше всего воспользоваться специальным инструментом

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
