Раствор для кладки

Огнеупорный кирпич укладывается не на обычный цементно-песчаный раствор, а на жароустойчивый, где связующим является глина или шамотный мертель. Если использовать цемент, при повторяющихся циклах нагрева-остывания раствор быстро разрушается и высыпается из швов.

Шамотный раствор

Изготавливается на основе специальной глины, которая выдерживает температуру до +1200°С. Жаростойкие смеси продаются в строительных магазинах под маркировкой «печная», «огнеупорная» или «мертель».

Шамотные растворы не выделяют вредных веществ при нагреве, эластичны, не трескаются при высоких температурах, надежно сцепляя кирпичи в кладке. Перед применением в них добавляется обычная вода, раствор вымешивается до однородности. Наносится на кирпич слоем 2-3 мм.

Глиняно-песчаный раствор

Если под рукой есть желтая или красная глина и крупнозернистый песок, можно самому приготовить глиняно-песчаный раствор. Глина заливается водой на 1-2 суток для набухания и процеживается через сито с ячейкой 2-3 мм. Смесь должна напоминать по консистенции жидкую сметану.

Для получения качественного глиняно-песчаного раствора нужно определить, какое потребуется количество песка. Проводится пробный замес, по которому определяется оптимальный состав. Рекомендуемые пропорции очень приблизительны: от 0,5 до 1,5 части песка на 1 часть глины.

Цементный раствор

Обычный портландцемент применяется для кладки дымоходов, наружной облицовки, фундамента и других частей мангала, не соприкасающихся с нагретой зоной. Раствор изготавливают, смешивая цемент с песком в пропорции 1:1 и разводят водой до средней густоты. Можно разбавлять известковым молоком до такой же консистенции.

Предварительные работы (планировка и чертежи)

Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет

Рекомендуем обратить внимание на следующие моменты:

Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.Разные системы отопления
Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь

Выступов в таком случае не надо.Готовый мангал, который вставляется в печь
Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу

Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

Когда определитесь, какое именно хотите сделать барбекю, составьте подробные чертежи с точными размерами. Благодаря им вы не только правильно сможете соорудить саму конструкцию, но и рассчитать количество необходимых материалов.

Где стоит расположить барбекю

Если Вы посмотрите чертеж барбекю, то наверняка заметите, что он обычно предполагает и местонахождение на участке сразу. В идеале установить его желательно либо на террасу, либо в беседку.

В таком случае вы сможете находиться в непосредственной близости от него в не зависимости от того, какая погода будет на улице, что особенно актуально становится летом, когда встречи с друзьями становятся такими же частыми, как и дожди на улице.

В том случае, если двор преимущественно покрыт, например, красным кирпичом, то лучше всего и печь установить на пьедестал из аналогичного материала.

Ещё на этапе проработки ландшафтного дизайна стоит позаботиться о том, какой выбрать кирпич для барбекю и, где вообще будет установлена печь.

В идеале мангальная зона всегда несколько удалена от дома, деревьев, заборов, и вообще от всех конструкций, которые легко воспламеняются.

Важной деталью является хорошая подсветка печи, поскольку большинство пикников обычно затягиваются до вечера, когда на улице уже темно

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях

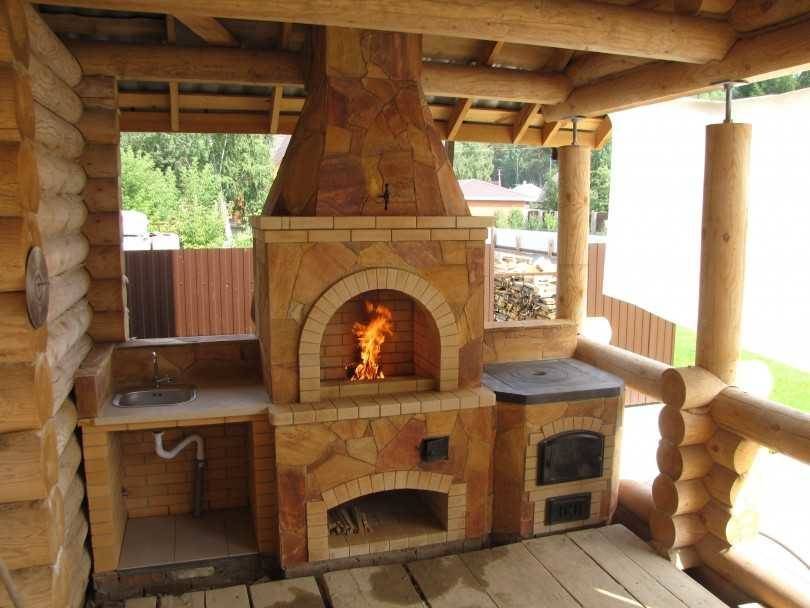

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

  • варочная панель;
  • духовка;
  • коптильня;
  • казан;
  • гриль и др.

К дополнительным сооружениям относятся:

  • отвод дыма (дымоход, труба, вытяжка);
  • место для хранения дополнительных материалов;
  • если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
  • укрытие в виде навеса от погодных условий.

Мангал из кирпича своими руками: фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

  • под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
  • засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
  • заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

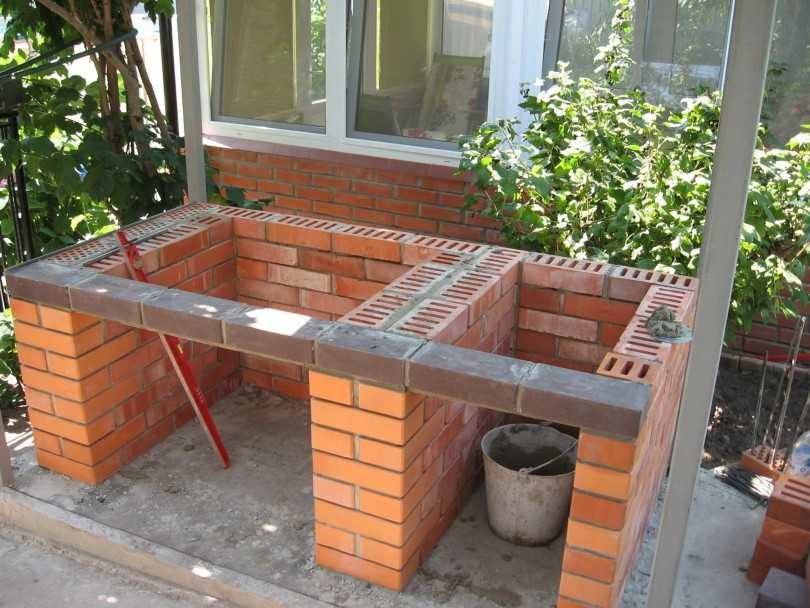

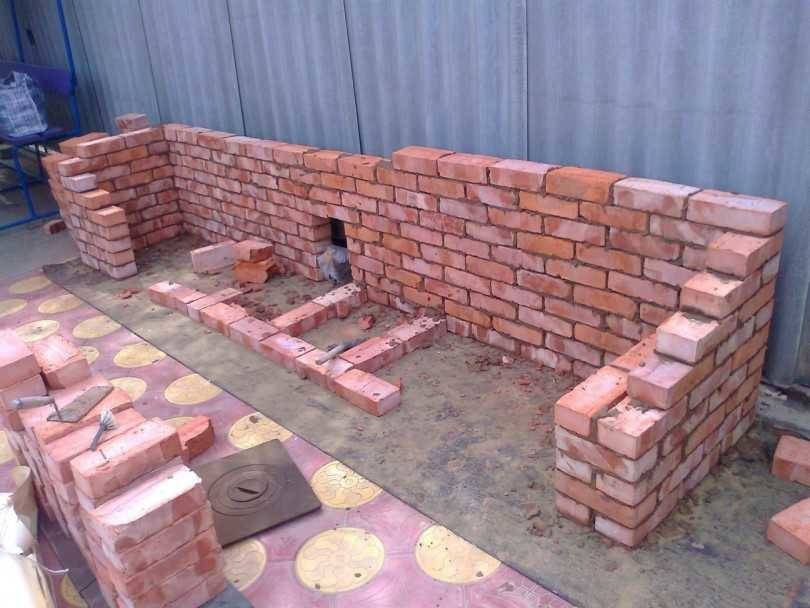

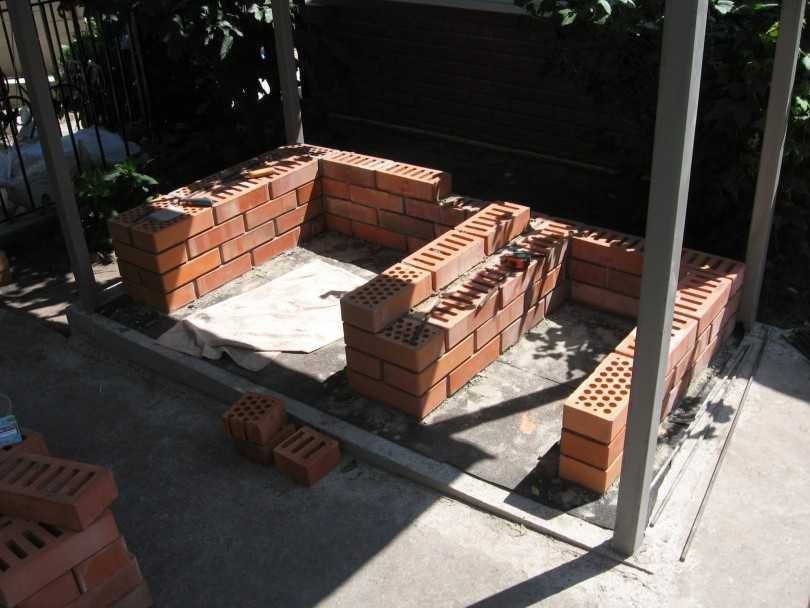

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

  • первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
  • облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
  • после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;

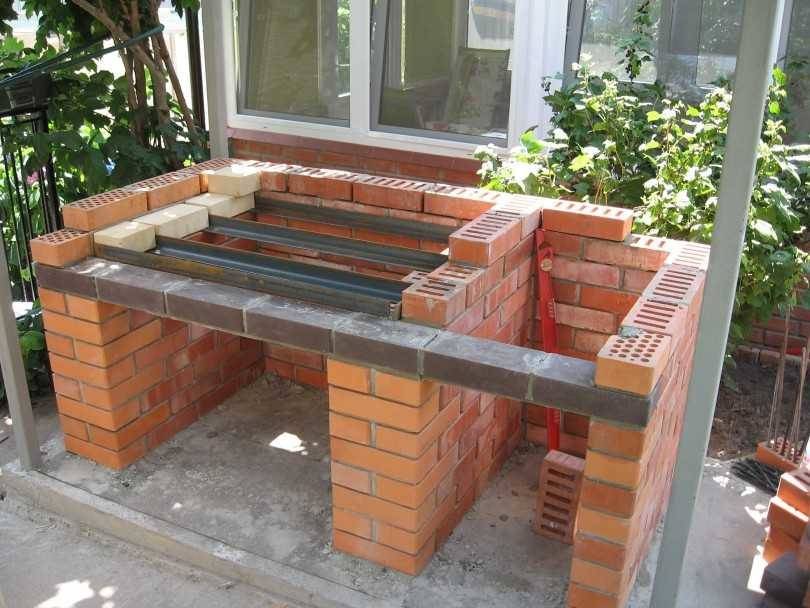

  • еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
  • оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
  • последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

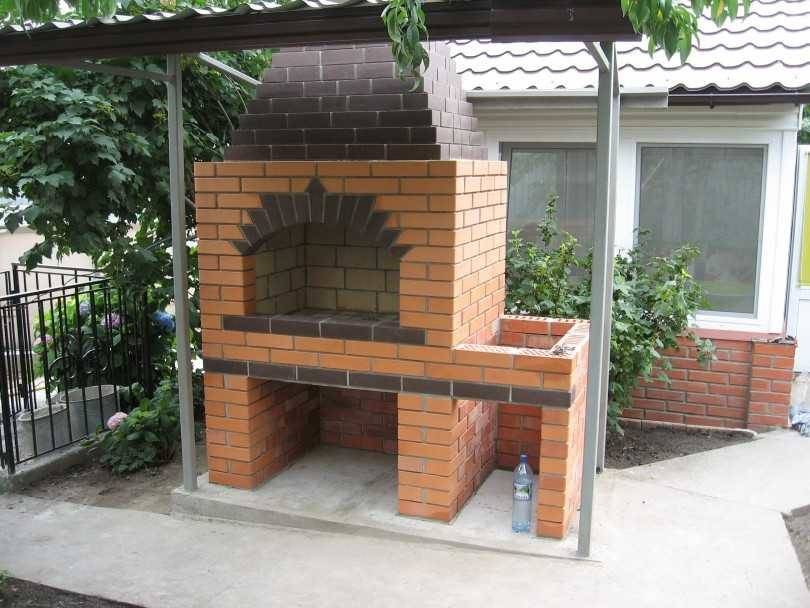

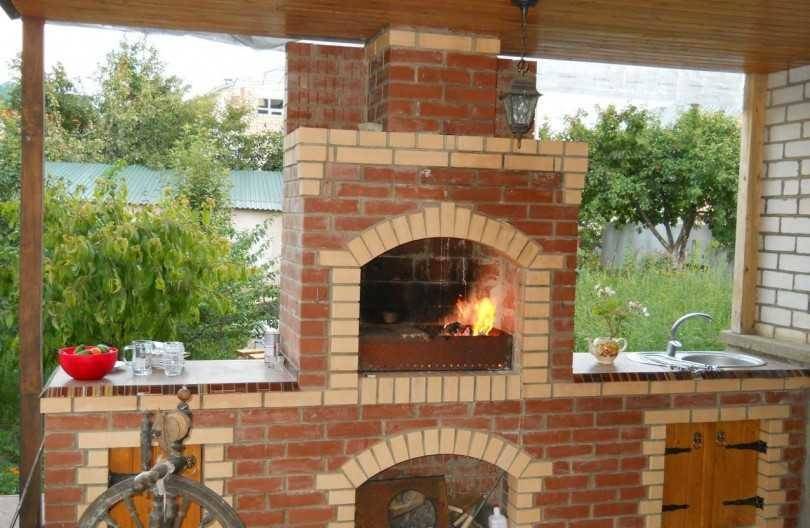

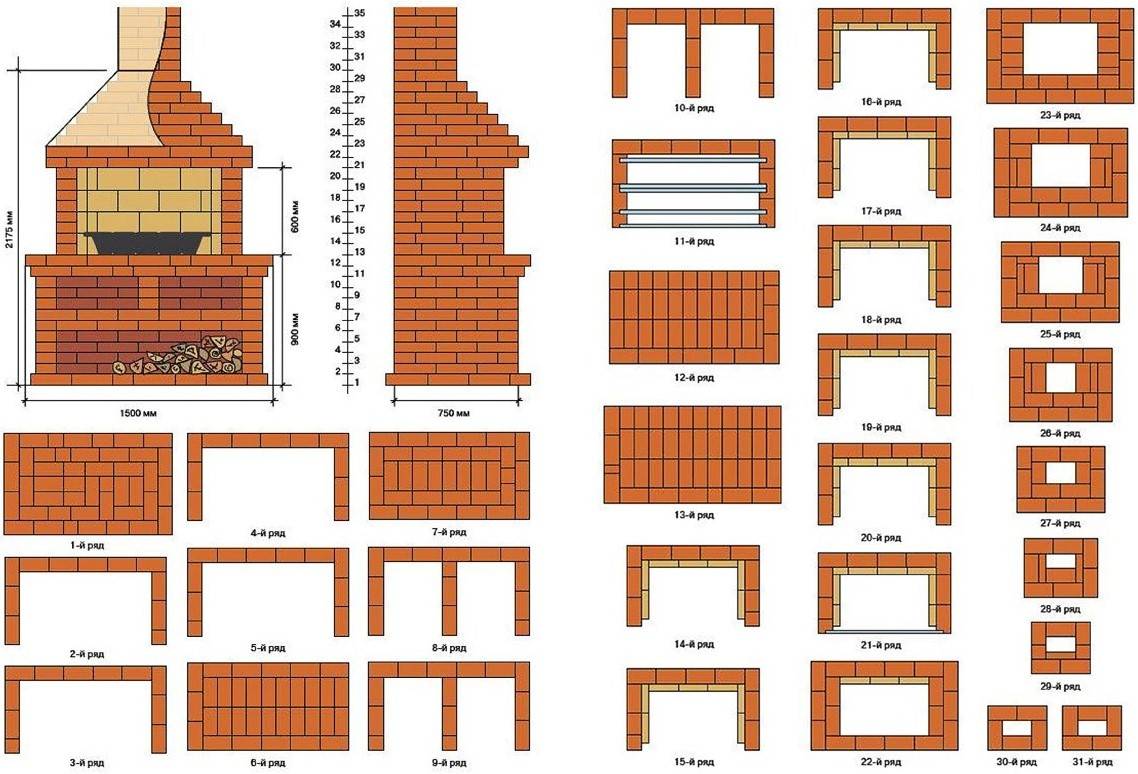

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

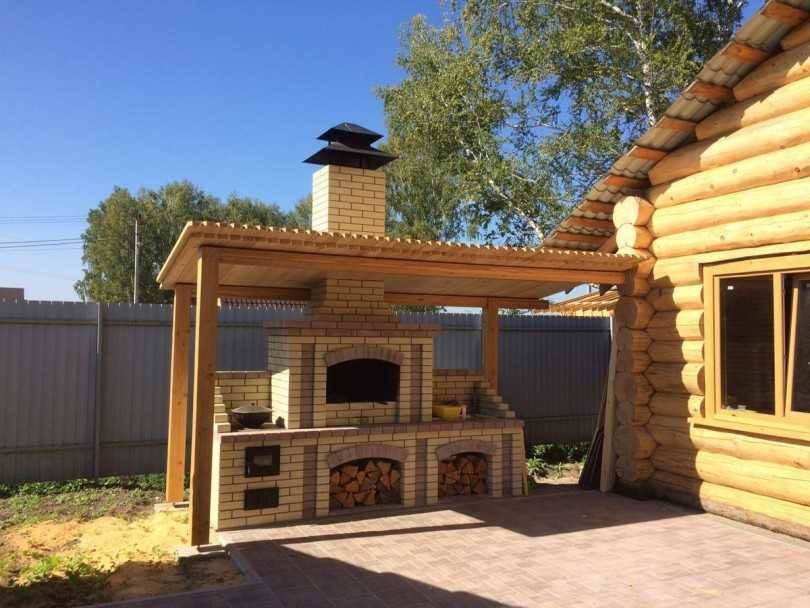

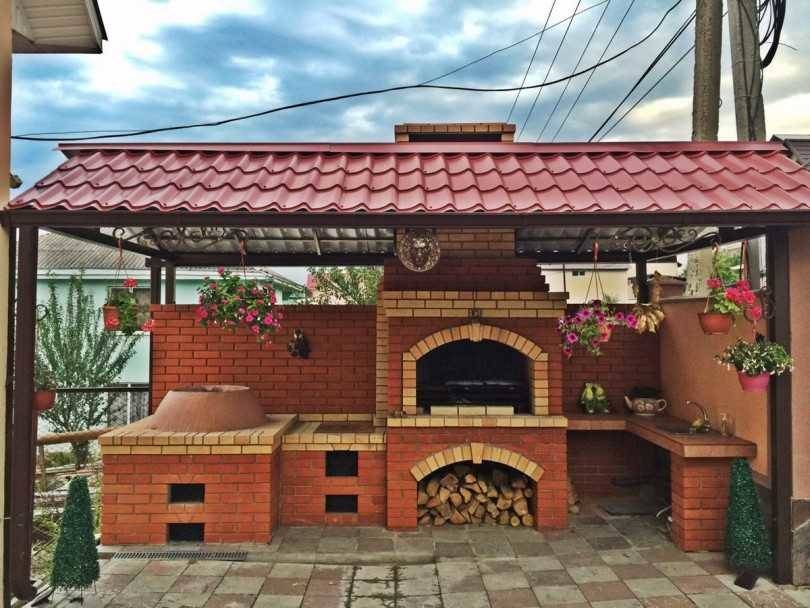

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

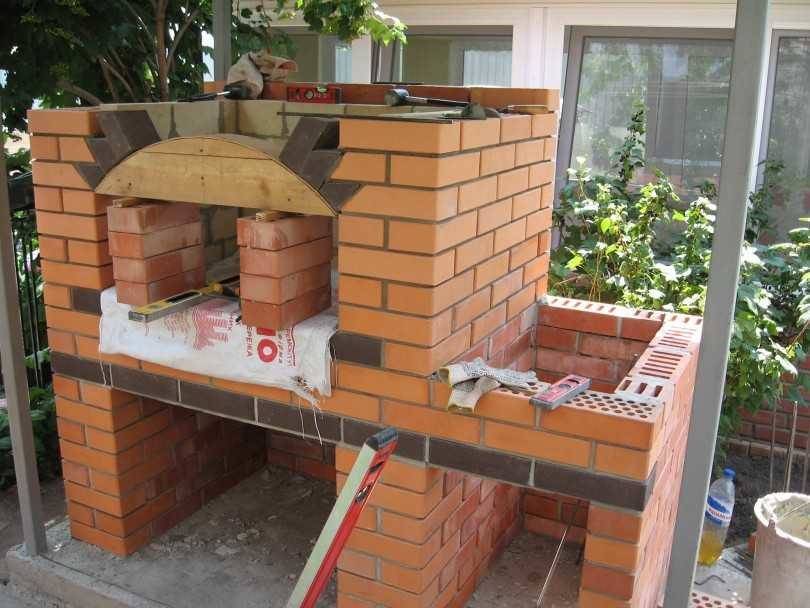

Процесс кладки кирпича

Для кладки кирпича потребуется определенный набор инструментов, таких как:

  • Строительный уровень, отвес, угольник.
  • Шнур.
  • Шаблоны для формирования кладочных швов.
  • Кельмы.
  • Киянки.
  • Кирка, а также болгарка.
  • Расшивка.

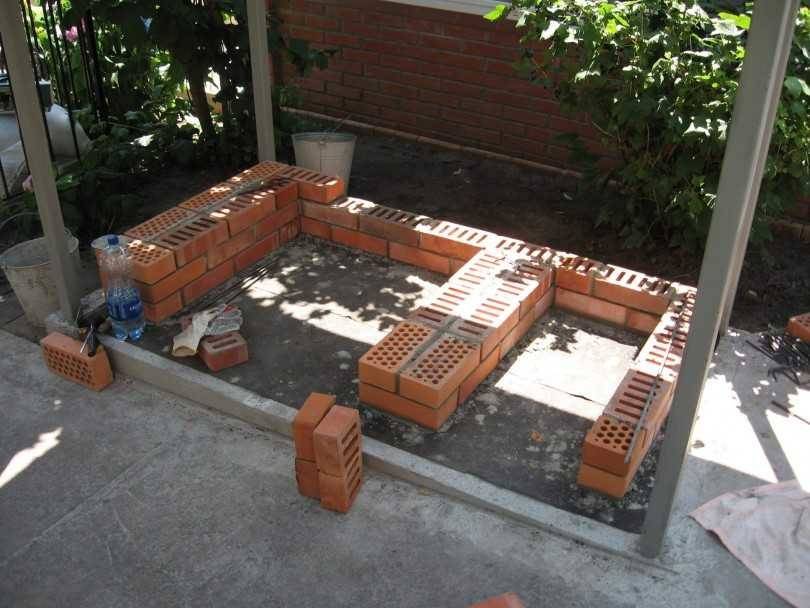

Первые ряды выкладываются насухо. Определяются размеры шамотного кирпича, по сравнению с размерами обычного кирпича. Если необходима подрезка (подгонка), то ее осуществляют с помощью болгарки.

После этого можно приступать к кладке кирпича. Обычный кирпич перед кладкой необходимо увлажнить. Для этого его на пару минут опускают в ведро с водой. Если шамотный кирпич подгоняется, то его кладут обрезанной стороной наружу, а целой стороной в топку. В процессе кладки необходимо контролировать уровень, как по горизонтали, так и по вертикали. В обязательном порядке кладка осуществляется с перевязкой швов.

После окончания кладки печи барбекю, ее оставляют на неделю, чтобы она подсохла естественным образом. После этого печь следует протапливать на протяжении недели.

Вариант небольшой печи барбекю для начинающих.

Мангал + казан из кирпича своими руками. Как сделать барбекю своими руками.

Watch this video on YouTube

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

  1. Выкладываем дно. На него уйдет 7,5 кирпича.
  2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
  3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
  4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
  5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
  6. Свариваем подставку из уголка и труб диаметром 50 мм.

Мангал как непременный атрибут пребывания на природе

Мангал – обязательная принадлежность дачного участка, землевладения у загородного особняка.

Могут быть модели разных типов – от капитальных, с особой декоративной составляющей, на бетонном основании, до передвижных, переносных и легко разбираемых на составляющие. Месторасположение, материал изготовления, техническая оснащенность – важные критерии для подбора конструкции, изготовленной своими руками.

Чтобы сделать самый простой и недорогой мангал, важно учитывать частоту применения и место, размеры обычной компании

Многочисленные фото собственноручно изготовленных конструкций, коллекции со строительных сайтов, декоративные приспособления или аскетичность, обусловленная исключительно функциональностью, – все это легко сводится к 4 видам мангалов.

Также читайте: Как сделать садовую беседку своими руками

Стационарные, зафиксированные в выбранном месте, с продуманным дизайном, органично вписанным в стиль и габариты участка. Дополнительными атрибутами для них могут быть:

  • расположенная неподалеку беседка;
  • навес;
  • простое укрытие, под сенью которого находится обеденный стол и сиденья.

Мангалы могут быть передвижные, компактные и удобные, но обладающие небольшим потенциалом из-за размеров. Это самые простые, легко перемещаемые на территории участка, далеко не всегда недорогие модели, изготовленные своими руками. Они требуют специальных приспособлений – колесиков или роликов, полозьев, для транспортировки с одного выбранного место на другое, более оптимальное, при изменении погодных условий или перепланировке.

Переносные, складываемые в компактные, хранимые в хозяйственных помещениях или вывозимые в автомобиле на природу, обычно изготавливают из тонкого металла. Относительно простое и недорогое устройство не отличается длительностью эксплуатации. Прогорание тонкого металлического листа, выбранного для облегчения веса, быстро выводит их из строя.

Разборные мангалы можно приобрести в готовом виде или изготовить своими руками. Конструкция необязательно должна быть облегченной, главное удобство – в возможности быстро разобрать после использования и спрятать.

Некоторые виды предполагают предельное разнообразие используемых материалов. Есть и такие, для которые есть ограниченные рекомендации, например, только из металла или из кирпича, обладающих особыми свойствами.

Выбираем и готовим место для строительства

Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.

Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи

  • нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
  • нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю

Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.
