Металлоискатель своими руками: подробная инструкция

Лучшие глубинные металлоискатели

Глубинные детекторы необходимы для того, чтобы найти металлические предметы большого размера и на большой глубине. Поэтому их используют в местах, имеющих историческое значение, или при обслуживании подземных коммуникаций.

Отличительная особенность подобных моделей — отсутствие дискриминации: устройство подаст сигнал о том, что где-то здесь есть металл, но какой именно металл, пользователь узнает только тогда, когда его выкопает.

Другая особенность заключается в концентрации только на глубинных кладах: трубопровод в 6 метрах под землей девайс увидит, а монетку на глубине 5 см даже не заметит.

Однако лучший глубинный металлоискатель позволяет пользователю менять катушку, чтобы расширить возможности использования детектора. Правда, и стоит такой металлоискатель не менее 50 тысяч рублей.

3White’s ТМ 808

Функционал
9
Характеристики
9
Удобство
6
Надежность
8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

  • Одного заряда батарей хватит на 20 часов поиска
  • Высокая чувствительность и точность поиска

Минусы

Вес девайса — более двух килограмм

Аналоговый прибор работает по схеме VLF с использованием фирменной технологии Blue Maxx Technology Antennas. Рабочая частота одна — 12,5 кГц. Из-за столь низкой частоты применение металлодетектора допустимо не на всех типах грунта. Однако там, где детектор будет работать, он будет находить все — от небольших кладов на глубине 1 метра до автомобиля на глубине 6 метров.

Единственное, что может причинить неудобства — это система настроек. Чтобы отрегулировать пороговый тон, громкость звукового сигнала и отстроиться от грунта, придется крутить ручки потенциометров: привычных кнопок и экрана здесь нет.

2FISHER Gemini-3

Функционал
9
Характеристики
9
Удобство
7
Надежность
7

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

  • Простая сборка корпуса
  • Работа от 16 батарей

Минусы

Вместо подлокотника неудобный ремень для переноски

Прибор полностью оправдывает свою высокую стоимость: рабочая частота 81,9 кГц годится и для трассировки трубопроводов, и для поиска локальных объектов. При поиске небольших кладов пользователь может рассчитывать на глубину до 3 метров, а что-то более крупное легко обнаружится и глубже под землей.

Имеется несколько режимов поиска, включая индукционный, когда приемник и передатчик разносятся на значительное расстояние друг от друга. Дополнительно можно настроить чувствительность.

1Garrett GTI 2500

Функционал
10
Характеристики
9
Удобство
8
Надежность
8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.8Оценка

Плюсы

  • Режим Pin-Point
  • Несколько звуковых сигналов на выбор
  • Удобное управление и дисплей

Минусы

Малое время работы без подзарядки

Самый лучший металлоискатель по глубине поиска — профессиональный детектор Garrett с микропроцессорным блоком. Он работает на довольно низкой частоте в 7,2 кГц, позволяя отыскать металл на большой глубине. Однако при желании пользователь может вручную отрегулировать частоту: предусмотрено 8 вариантов для разных условий поиска.

Главное преимущество модели заключается в ее катушке. Она поддерживает технологию Imaging, благодаря которой позволяет не только отыскать под землей объект, но и определить его примерные размеры.

Выбор звукового индикатора и источника питания

В качестве источника звука, который будет издаваться при обнаружении металла, можно использовать обычные динамики, которые устанавливаются в радиоприемники. Подойдет как российский, так и китайский вариант. Главное, чтобы его сопротивление составляло 8 Ом.

К динамику необходимо подсоединить два потенциометра. Они необходимы для регулировки устройства. Понадобятся подстроечные резисторы с разными показателями максимального сопротивления:

  • на 10 кОм;
  • на 100 кОм.

В качестве источника питания нужно использовать батарею с выдаваемым напряжением 12 В. Это может быть несколько соединенных батареек типа «Крона» или один аккумулятор. Все зависит от набора имеющихся под рукой элементов. Хорошо себя зарекомендовали аккумуляторы для шуруповертов или аналогичных устройств. Они достаточно компактны и обладают сравнительно большой емкостью. Чтобы максимально защитить прибор от помех, для соединения платы со схемой и катушки, рекомендуется применять экранированный провод.

Для дополнительной защиты элементов схемы на входе устанавливается стабилизатор уровня напряжения. Это может быть микросхема с обозначением L7812.

Схемы

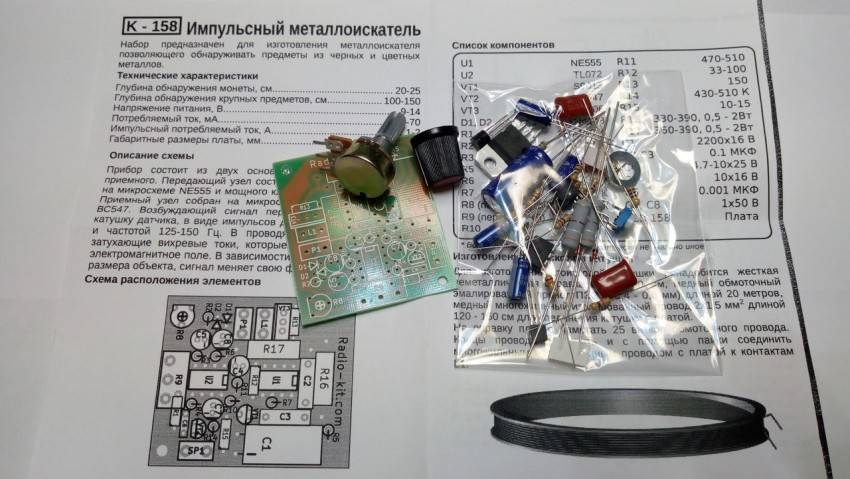

Собирать металлоискатель Пират можно с использованием различных микросхем, а также транзисторов. От выбора электронного компонента будет зависеть проникающая способность катушки, ширина обнаружения, а также величина частоты и скорости приема сигнала. Также новичку будет удобнее использовать транзисторы, так как их легко найти в старой аппаратуре. Далее более подробно о разновидностях схем устройства.

NE555

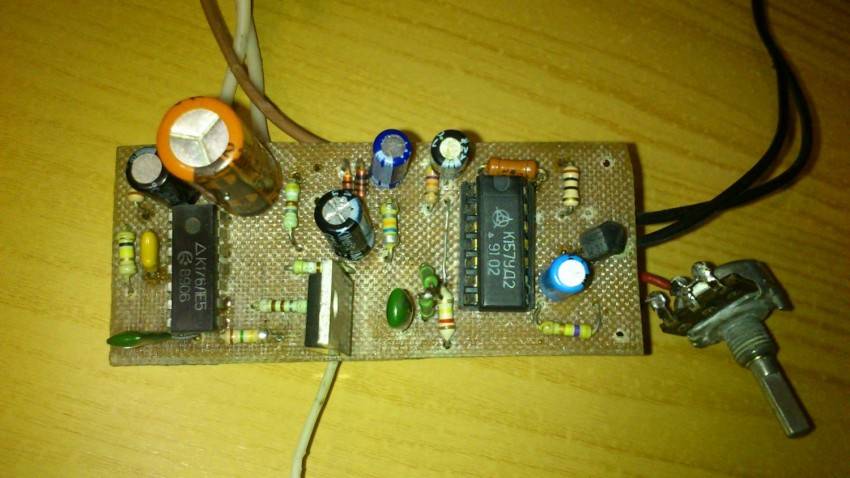

Выбирая схему металлоискателя Пират на микросхеме NE555 стоит учитывать, что этот компонент будет выступать в роли усилителя частоты для передатчика прибора. Приемник для такой схемы может быть собран на микросхеме К157УД2.

Такой принцип поможет усилить сигнал от передатчика, а также намного снизить помехи при использовании катушки более широкого диаметра.

TL072

Металлоискатель Пират можно собрать на микросхеме TL072. Этот компонент станет основой приемника устройства. Таких элементов понадобится 2. В схеме с этим элементом будет использована микросхема NE555, как основа для передатчика. Такая подборка не влияет на качество проникающей способности, но значительно стабилизирует рабочую частоту, выравнивает тональность сигнала, значительно снижает помехи.

Это особенно важно при взаимодействии с крупными и многочисленными намагничиваемыми предметами, залегающими в сырой почве на разной глубине

Транзисторы

Схема металлоискателя Gират на транзисторах значительно проще. Ее выбирают в случае, если трудно найти ранее описанные микросхемы. В подобной схеме, транзисторы выступают основой для частотного генератора и приемника. Главный недостаток использования этих элементов заключается в сложности последующей настройки. Транзисторы обладают очень узкой возможностью для увеличения параметров частот, посылаемых генератором сигналов. Также этот параметр будет трудно подстроить под принимающей узел будущего устройства. Для тонких настроек и корректировки понадобится осциллограф. Основным плюсом выбранной схемы является ее большая устойчивость к перегреву переменных резисторов.

Более дорогие и сложные микросхемы приходят в негодность при возникновении высокой температуры из-за наличия в устройстве резисторов с высоким сопротивлением.

К561LA7

Последняя схема предполагает в своей основе микросхему К561LA7. Этот элемент делиться на 4 сектора:

  1. 2 сектора используются в качестве частотного генератора. Именно такой принцип позволяет получать высокий сигнал и сохранять его при увеличении диаметра катушки на 3–5 сантиметров.
  2. Сектор 3 отвечает за прием отраженного сигнала от металлического предмета в почве. Также намного увеличивается частота реакции на намагничиваемые предметы и драгоценные металлы. Дискриминация не является высокой, но при определенном опыте эксплуатации можно научится определять металл по звуку.
  3. Сектор 4 является фильтром сигналов. Он сопоставляет уровень отправленного и принятого импульса, передает на усилитель конечную частотную тональность. Этот сектор очень важен при наличии в земле предметов, размером не превышающих диаметр монеты.

Данная схема очень хорошо подходит для последующих настроек. Наличие встроенного фильтра может значительно повысить возможность обнаружения золота, среди намагничиваемых элементов в почве.

Монтаж катушки

Имеются разные типы и схемы для изготовления металлоискателей, но в импульсном варианте в монтаже катушки допускаются неточности.  При изготовлении оправки следует сделать обмотку до 25 витков, а диаметр кольца 1900-200мм.

Когда обмотка будет готова, ее крепят на прочный корпус с достаточной жесткостью, на котором не должны находиться металлические детали. Иначе они способны экранировать магнитное поле, и работа металлоискателя будет нарушена. Корпус можно сделать деревянным или пластиковым, но чтобы он мог выдержать различные удары, которые могут повредить катушку.

Имеющиеся на ней выводы следует припаять к проводнику из нескольких жил. Оптимальным вариантом считается двужильный провод.

Монтаж схемы металлоискателя цветных металлов немного сложнее, и при изготовлении катушки нужно соблюдать высокую точность. Количество витков доходит до 100шт, а в качестве сердечника используется виниловая трубка. Сверху на обмотку наматывается фольга, которая образует электростатический экран.

Изготовление каркаса

По окончании проверки и настройки конструкции, приступают к изготовлению каркаса. Здесь можно проявить фантазию. Главное, чтобы было удобно держать металлоискатель и все элементы были надежно закреплены. Обычно используют водопроводные ПВХ-трубы. Они достаточно прочные и с ними удобно работать, так как трубы легко изгибаются с помощью перемычек и без труда режутся. Для детектора будет достаточно 4-х метров трубы, из которой делают держатель и крепят на него подставку для локтя.

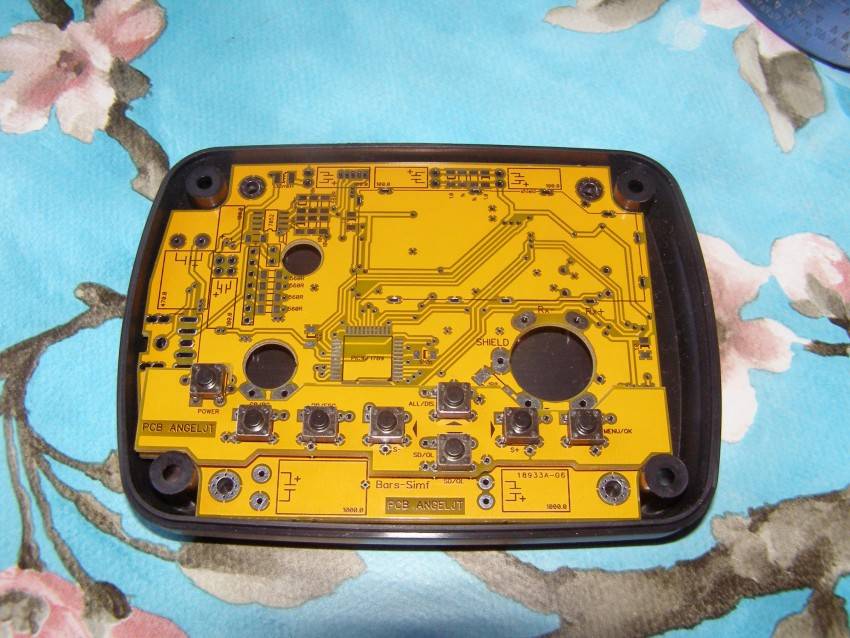

Коробку с платой крепят к штанге ниже рукоятки для удержания металлоискателя. Для платы лучше подобрать пластиковую коробку нужного размера. Это убережет ее от попадания влаги во время дождя. В конструкции корпуса нужно стараться избегать металлических элементов крепления, так как это будет дополнительным источником помех и искажения сигнала.

Указанная конструкция имеет максимальную дистанцию обнаружения металла, равную 1 м или чуть больше. Это не позволит искать клады при их глубоком залегании. Но сделанный своими руками металлоискатель подойдет, например, для поисков в траве или под небольшим слоем пляжного песка.

Отрицательным моментом является и то, что у металлоискателя нельзя настроить выборочный поиск тех или иных металлов. Поэтому сигнал не будет отличаться, когда найдется золото или ржавое железо. Но отработав на самодельном металлоискателе навыки поиска, можно приобретать профессиональный прибор, будучи уверенным, что теперь точно получится найти что-то ценное.

Создание

Металлоискатель своими руками, подробная инструкция:

  1. Первым делом делается печатная плата на принтере. Ее нужно распечатать и протравить на медной плате. Для этого используется метод перевода тонера на плату. Принцип заключается в следующем: нужно распечатать зеркальное изображение платы на принтере, после чего перенести его на медную часть платы утюгом. В процессе тонер будет действовать как маска, которая сохранит дорожки, а другие части растворятся в химическую ванну. Вот как выглядит схема платы.
  2. Дальше следует наполнить плату металлоискателя имеющимися транзисторами и конденсаторами. Сперва требуется припаять 6 NPN транзистора. Потом припаиваются другие элементы, как показано на схеме.
  3. Теперь поподробней о схеме. Вот как припаиваются 6 транзисторов.
  4. После этого нужно добавить два конденсатора, как на фото ниже.
  5. Теперь плата металлоискателя заполняется полиэфирными конденсаторами и резисторами. Сперва добавляются 5 конденсаторов, емкость которых 0,1μF. После чего в ход идут другие конденсаторы (0, 01μF). Упрощает задачу то, что они не являются поляризованными, а значит, к плате они припаиваются в любом направлении ножек.
  6. Осталось добавить остальные резисторы.

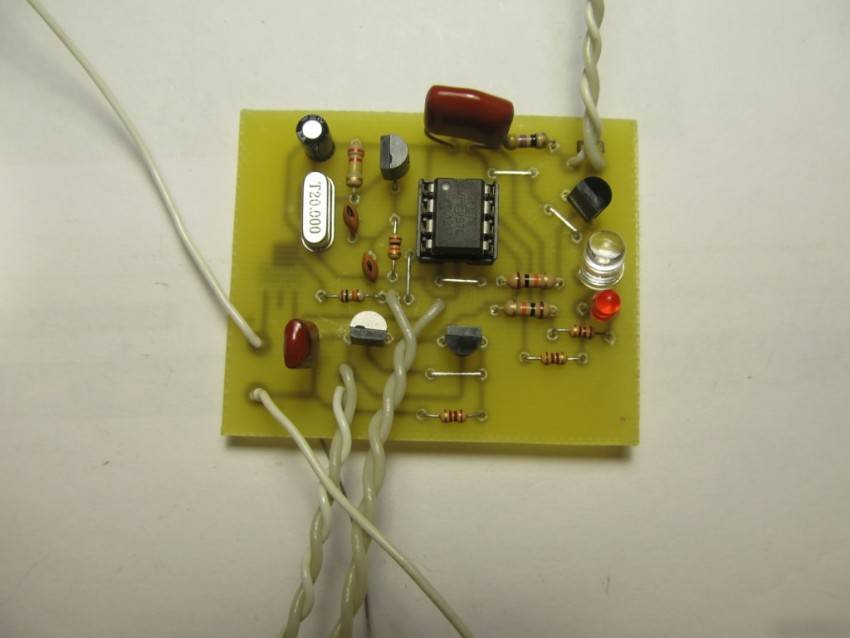

  7. Создание платы продолжается. Вот как он должен выглядеть в готовом виде:
  8. Теперь, когда плата готова, можно намотать ветки на катушки металлоискателя. У нас их будет 2, они часть цепи LC генератора. Первой будет эталонная катушка. Для ее создания используется провод, сечением 0,4 мм. Нужно отрезать кусок деревянного дюбеля, чтобы он получился 5 см длиной и 13 мм диаметром. В нем сверлится три отверстия, через которые будут проходить проводки. Один из них проходит через середину продольно, а другие два на каждом конце перпендикулярно. Медленными и осторожными движениями нужно намотать максимальное количество витков на дюбеле в один слой. Не нужно наматывать до конца, требуется оставить 3–4 мм древесины на концах.
  9. Не стоит крутить провод, хотя это кажется логичным. Требуется наматывать по такой технологии: провод остается на месте, а вращается сам дюбель. Он будет наматывать провод на себя, как лебедка.
  10. Теперь следует протянуть каждый конец проводка в отверстия, сделанные перпендикулярно, после чего один из концов сквозь продольное отверстие. Осталось закрепить провод лентой после завершения работ. Дабы снять покрытие на торцах катушки, которая открыта, нужно использовать наждачку.
  11. Теперь можно делать поисковую катушку металлоискателя. Она будет большая, чтобы максимально улавливать металл. Для ее создания потребуется вырезать держатель. Он делается из фанеры, толщина которой 6–8 мм. Ниже на рисунке будет схема, благодаря которой можно выполнить работу. Достаточно нанести на фанеру разметку и используя лобзик или ножовку вырезать детали конструкции.
  12. После чего взяв все тот же провод, сечением 0,4 мм, следует намотать примерно 10 витков на корпус конструкции. Катушка с нашего примера имеет в диаметре 15 см.
  13. Теперь к корпусу конструкции присоединяется ручка. Ее размер должен выбираться в зависимости от роста пользователя. При помощи деревянного колышка 6 мм, рукоятка прикрепляется к корпусу. Использовать для этого металлический саморез или болт запрещается. Любые металлические изделия в конструкции будут нарушать работу металлоискателя. Он постоянно будет сигнализировать об обнаружении металла.
  14. Настраиваем эталонную катушку конструкции из деревянного дюбеля. Ее частота в цепи настраивается до 100 кГц. Для этой цели нужен осциллограф или мультиметр, оборудованный частотометром. Все начинается с подключения катушки к цепи. После чего нужно включить питание будущего металлоискателя. Осталось подключить щупу от прибора к каждому концу катушки и вымерять частоту. Показатель не должен превышать 100 кГц. Если частота недостаточная, то катушка может быть укорочена. Благодаря этому индуктивность уменьшается, а частота наоборот, повышается. И снова выполняется измерение. В нашем примере снизив частоту меньше 100 кГц, размер катушки составил 31 мм.

Вот и все, теперь можно проверить конструкцию на работоспособность. Подобные металлоискатели являются довольно сложными и новичку будет тяжело справиться с созданием. Однако, есть и простой вариант создания металлоискателя.

Подготовка печатной платы

Сперва нужно подготовить печатную плату, где в последующем будут располагаться все детали и узлы металлоискателя. В основном для этого используют метод лазерно-утюжной технологии (сокр. ЛУТ).

На этом этапе для производства платы необходимо следовать таким пунктам:

  • Для начала с помощью обыкновенного лазерного принтера нужно напечатать схему. Она элементарно создаётся через программу Sprint-layout. В качестве материала лучше использовать тонкую фотобумагу.
  • Необходимо провести предварительную подготовку платы. Она делается из текстолита. Её размеры должны быть в пределах 84х31. Сначала она ошкуривается, а потом проводится очистка раствором.
  • На плату прикрепляется распечатанная схема лицевой стороной. Сверху необходимо положить лист А4 и прогладить горячим утюгом для переноса схемы на текстолит.
  • После того как схема перенесена на плату, не убирая бумаги, вся конструкция помещается в воду и аккуратно убирается бумага.
  • Если образовались размазанные элементы, их нужно поправить с помощью иголки или шила.
  • На следующем этапе необходимо поместить плату в раствор хлорного железа.
  • Тонер можно удалить любым растворителем, например, ацетоном.
  • Просверлить отверстия для будущего крепления на металлоискатель.
  • В конце необходимо сделать луд дорожек платы. Для этого используется раствор ЛТИ-120. Им нужно пропаять полностью схему.

Идея №2 – Используем радиоприемник

Еще один вариант простого, но не менее функционального металлоискателя можно собрать, используя следующие подручные средства:

  • коробка от компакт-диска;
  • радиоприемник, который работает в диапазоне «АМ»;
  • калькулятор;
  • двухсторонний скотч.

Подробное описание того, как быстро, просто и легко сделать металлоискатель из радио:

  1. На внутренних стенках коробки прикрепляем калькулятор и приемник, используя двухсторонний скотч.
  2. Включаем оба устройства, причем радиоприемник настраиваем на максимальную частоту (при этом, чтобы шум от радиостанций обязательно отсутствовал).
  3. Закрываем коробку и потихоньку открываем до появления более-менее чистого звука. В таком положении самодельный металлоискатель настроен на поиск.

Как Вы видите, изготовить самоделку можно не дольше, чем за 5 минут. Такой вариант подойдет для чайников в электрике, т.к. тут можно обойтись без чертежей и никакие микросхемы подсоединять не нужно.

Можно дополнительно сделать ручку, чтобы облегчить процесс пользования. С помощью такой самоделки можно проверить стену перед установкой розетки, а то вдруг при штроблении Вы попадете в старую проводку!

Вот, собственно, и есть те способы, которые наиболее разумно использовать, чтобы сделать металлоискатель в домашних условиях своими руками. Что касается паяния более сложной модели, по типу бабочки либо терминатора, тут уже дело Ваше. С одной стороны можно сэкономить не менее 5000 рублей (стоимость бюджетной модели устройства), но с другой стороны отзывы многих любителей самоделок говорят о том, что редко такие устройства работают так, как хотелось бы.

Также читают:

Кто не мечтал однажды найти клад и разбогатеть? Разница между людьми лишь в том, что одни дальше мечтаний не идут, а другие ищут. Но есть только единицы тех, кто что-либо находит в земле, а большинство, потратившись на дорогое оборудование, так и остается ни с чем.

Вот это и удерживает человека от приобретения металлоискателей, которые стоят приличных денег, но не дают гарантии того, будет что либо найдено или нет.

А с другой стороны, если бы такой прибор достался практически даром, то не обязательно ходить по лесам в поисках мифических сокровищ. Даже на приусадебном участке возможно выкопать несколько метров трубы или брошенного кабеля, который при сдаче его в пункт приема может принести деньги. А ведь они, как известно, лишними не бывают.

В таком случае необходимо разобраться, возможно ли сделать металлоискатель из радиоприемника или дисков своими руками без применения микросхем, насколько сложен этот процесс и требует ли он каких либо определенных знаний, сложны ли схемы простых металлоискателей, что для этого потребуется, и каков алгоритм подобной работы.

Как собрать самодельный металлоискатель своими руками?

Вы можете сделать детектор любого уровня и сложности. Разумеется, чем сложнее прибор – тем больше времени и средств будет затрачено. Рассмотрим несколько вариантов, различных по исполнению:

Металлоискатель простейший своими руками

На иллюстрации изображены три основных элемента: катушка, дешифратор и сигнальное устройство. Блок питания подбирается из имеющихся под рукой.

Список элементов

Контроллер PIC12F675
Кварцевый резонатор 20MHz
Керамические конденсаторы 15пФ и 100нФ
Электролитический конденсатор 10мкФ
Пленочные конденсаторы 100нФ Важно! Эти конденсаторы должны быть именно пленочными. Иная конфигурация приведет к неточностям в работе системы.

  1. Маломощные резисторы 470 Ом и 10 кОм
  2. Звуковой излучатель
  3. Стабилизатор напряжения AMS1117

Детали можно спаять навесным способом, или смонтировать на макетной плате. Взаимное расположение не играет роли, главное – не допускать касания корпусов. Для питания схемы достаточно любого источника напряжением 9-12 вольт. Выходной уровень 3,3 вольта контролируется стабилизатором AMS1117.

Катушка L1 мотается из провода сечением 0,3 мм на оправке диаметром 10 см. Можно использовать небольшую кастрюлю.

Важно! При создании обмотки недопустимо повреждение изолирующего лака, иначе витки окажутся закороченными и показатели индуктивности нарушатся. Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем

Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит

Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем. Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит.

Важно! Какие бы схемы металлоискателей вы не делали своими руками, есть общее правило – катушка должна быть плотно обмотана, витки не болтаются. Далее необходимо защитить катушку от воздействия постороннего излучения и помех

В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна

Далее необходимо защитить катушку от воздействия постороннего излучения и помех. В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна.

Популярное: Какие батарейки можно заряжать в зарядном устройстве

Подойдет обычная пищевая алюминиевая фольга (толщина не имеет значения). Главное, чтобы экран был не сплошной – должен быть промежуток 1-2 см в том месте, откуда выходит сигнальный провод.

Фольгу соединяем с отдельным изолированным проводом, и плотно обматываем скотчем. Этот провод припаиваем к минусовой шине на схеме. Остается прошить контроллер с помощью программатора, и металлодетектор готов.

Файл с прошивкой для программатора . Прибор самонастраиваемый, калибруется перед началом работ на чистом грунте. Для этого предусмотрена кнопка калибровки (см. схему).

Самодельный мощный металлоискатель для глубинного поиска.

Несмотря на простоту исполнения, этот детектор работает с дискриминацией. Цветные и черные металлы, при определении дают разную частоту звука индикатора.

Как сделать металлоискатель из калькулятора и дисков

Многие люди слышали о том, что без особых усилий сейчас можно собрать неплохой металлоискатель, используя обычные СД диски. Для его сборки не нужны никакие профессиональные инструменты и определенные навыки, достаточно проявить немного терпения. Схема такого агрегата выглядит следующим образом, как видите, никаких сложных элементов в нем нет. Поэтому давайте попробуем его собрать, изначально предлагаем посмотреть вам вот такое видео, после него вы найдете подробную инструкцию.

Материалы для изготовления

  1. Наушники, можно найти любые, но работать они должны хорошо.
  2. Изолента.
  3. Батарейка, лучше взять «Крону».
  4. Калькулятор, его функциональность здесь роли не играет.
  5. СД диски, берите только двухсторонние, с их помощью можно сделать прибор более чувствительным.

Вот таким образом выглядит инструкция по сборке металлоискателя из калькулятора, дисков. Внимательно подходите к каждому этапу, ведь любая ошибка будет означать только одно – ваше устройство нормально работать не будет. Вам будет интересно узнать: как сделать зарядное устройство для автомобиля.

  1. Срезаем штекер от наших наушников.
  2. Зачищаем изоляцию на обеих проводах, жилы стоит оголить на 5-10 мм.
  3. Каждый провод нужно разделить на две одинаковых части, чтобы в итоге получилось четыре равных части.
  4. Теперь к каждому диску нужно прикрепить по одному проводу из разных групп.
  5. Закрепляем провода на диске, используя обычную изоленту.
  6. Оставшиеся два провода нужно прикрепить к плюсу и минусу кроны, для этого также используем изоленту.
  7. Включаем калькулятор, и крепим его к диску, здесь используем СД.
  8. Поверх калькулятора нужно прикрепить DVD диск, все носители соединяем между, собой используя изоленту.
  9. К поверхности DVD диска нужно прикрепить батарейку.
  10. Проверяем, как работает самодельный металлоискатель.

Чтобы было удобней использовать прибор можно сделать простую рукоятку, для этого можно взять обычную палку или старую швабру. Но, помните, наушники должны быть длинными, при надобности их можно увеличить. Вот мы и разобрались, как сделать металлоискатель в домашних условиях, его смело можно использовать для поиска профилей за гипсокартонном, гвоздей и других предметов в доме. Для поиска монет он не пойдет, уж слишком маленький радиус действия.

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.
