Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Правила работы

Работа с нивелиром не представляет особой сложности. Предлагаем вам простейший алгоритм использования этих измерительных приборов, что позволит вам даже без наличия какого-либо специального опыта получать максимально точные данные и определять даже малейшие отклонения от горизонтали.

  1. Необходимо правильно установить штатив, для чего расслабляют крепежные винты, находящиеся на ножках, устанавливают нивелир горизонтально на неподвижной плоскости, при этом измерительный прибор должен располагаться на уровне груди. Закрепляют винты и фиксируют ножки.
  2. На штативе устанавливают зрительную трубу, которую фиксируют крепежным винтом.
  3. Нивелир приводится в горизонтальное положение, для чего вращают три регулировочных винта и выставляют пузырек с воздухом в центральном положении на круглом экране в видоискателе.
  4. Выполняется фокусировка и настройка оптики. Окуляр следует подстроить под особенности зрения оператора. Для этого прибор наводят на большой освещенный объект, после чего, вращая кольцо на окуляре, добиваются четкого изображения.
  5. Для работы вам потребуются две геодезических рейки, которые могут иметь длину в 3 или 5 метров. Рейки расчерчены в миллиметрах с одной стороны и в сантиметрах с другой. Они могут выполняться телескопическими из пластика или алюминия и раскладными из дерева.
  6. Выравнивание по высоте. Геодезическую рейку устанавливают максимально близко от точки, которую необходимо измерить и выровнять. В окуляре можно будет наблюдать среднюю линию сетки, данные с которой записываются на бумажный или электронный носитель. Далее проводят аналогичные измерения с другими точками, определяют участок, по которому будет выполняться выравнивание, и на основании полученных расчетов можно будет обеспечить максимально точную и идеально ровную линию.
  7. Выравнивание по средней линии позволит вам получить максимально точные данные. Необходимо выбрать место, где были бы видны все точки, через которые и нужно построить идеально ровную горизонтальную линию. Нивелир устанавливается таким образом, чтобы до ближайшей точки было не меньше 5 метров. Рейку выставляют спереди прибора, а вторая измерительная рейка устанавливается сзади. Задняя рейка будет необходима для нанесения отметок, а основная рейка спереди позволит рассчитать высоту. Прибор первоначально наводится на заднюю рейку, записываются значения по штрихам, после чего выполняют фокусировку на основной рейке и записывают данные по красной стороне.

Современные лазерные и электронные устройства позволяют существенно упростить вычисления. Вся информация и все данные рассчитываются автоматикой, после чего предоставляются пользователю в удобочитаемом виде. С использованием таких электронных и лазерных приборов сможет справиться каждый из нас, даже если он не имеет соответствующего опыта работы.

Нивелиры представляют собой достаточно простые в использовании приборы, позволяющие получать геодезические данные и определять идеальную геометрию и горизонтальность плоскости. Использование таких приборов не представляет сложности, в особенности при применении для измерения лазерных и электронных нивелиров.

Инструмент для укладки плитки в интернет-магазине ОБИ

Данная подкатегория включает множество разнообразных видов товаров:

  • Крестики и мелки.
  • Шпатели и кельмы.
  • Зубила и клинья.
  • Губки и насадки на дрель.
  • Отвесы и шнуры.
  • Очистители и клинья.

Крестики для укладки плиточных изделий делают из прозрачного полипропилена. В продаже имеются расходники стандартной толщины и формы.

Шпатели различаются по нескольким параметрам:

  • Габаритам (ширине).
  • Материалу изготовления.
  • Форме рабочего полотна.

Резиновые изделия используют для тщательной затирки швов. Приспособления с зубчатым основанием незаменимы при нанесении клея на нижнюю поверхность облицовочного материала.

Отвесы и правила применяют для выравнивания облицовки при выполнении монтажных операций. Насадки на дрель предназначены для тщательного размешивания клеевой смеси перед использованием.

Заказывайте в магазине ОБИ товары для выполнения наружных и внутренних отделочных работ с помощью  мобильного приложения  для телефона.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

  1. Установите прибор на ровной плоскости или закрепите на штативе.
  2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
  3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
  4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
  5. Настройте величину угла и скорость вращения луча, если эти функции есть.
  6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

  1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

  2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

  3. Установите лаги по лазерным линиям.

  4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

  5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

  • выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

  • укладка плитки. Делается аналогично работам на полу;

  • построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

  • расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

  • установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

  • перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

  • использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Общие сведения о лазерных уровнях

Из всего многообразия уровней, вы выбираете лазерный, и здесь очень важно располагать той полезной информацией, о которой и пойдет речь в данной статье

Типы уровней

Лазерные уровни бывают трёх типов:

  1. Точечные (построители осей);
  2. Призменные (построители линий);
  3. Ротационные (построители плоскостей);

Правила использования лазерного уровня

Точечные

Лазерный уровень точечного типа составляет два узких луча. Один луч направлен горизонтально, а другой вертикально, поэтому данный инструмент не подходит для отделочных и строительных работ.

Данный лазерный уровень имеет невысокую цену, маленький расход энергии и большую дальность луча, поэтому он подходит для определения предварительной разметки и определения разницы высот между объектами.

Очень часто лазерный уровень точечного типа оснащают функцией дальномера — это делает прибор более практичным.

Призменные

Лазерный уровень призменного типа составляет два широких луча сильной мощности, за счёт этого лучи натыкаясь на различные препятствия отображаются в виде горизонтальных и вертикальных линий.

Такой уровень обеспечивает точные данные и поэтому его можно использовать при любых отделочных работах, без использования отвеса или разметки. Например, при клейке плитки раствор накладывают на стену, на которой обозначена разметка, но ведь раствор нарисованную разметку скрывает и плитку приходится укладывать по сути наугад.

Лазерный уровень призменного типа позволяет видеть разметку поверх раствора, что делает кладку плитки ровной и качественной.

Ротационные

Лазерный уровень ротационного типа является построителем плоскостей и представляет собой точеный уровень, который установлен во вращающейся головке.

За счёт высокой скорости движения точка преобразовывается в неразрывную линию плоскости, которая расположена под определённым углом.

При строительстве своими руками или ремонтных работах лазерные уровни роторного типа не используют, их используют только профессионалы или дизайнеры.

Устройство лазерного уровня

Не зависимо от типа лазерного уровня он имеет в своём составе следующие детали:

  1. Источник питания;
  2. Излучающий светодиод;
  3. Система линз, которая фокусирует луч светодиода;
  4. Систему стабилизации;
  5. Ударопрочный и герметичный корпус;
  6. Пульт и кнопки управления.

Источником питания лазерного уровня являются обычные батарейки и аккумуляторы.

Количество батареек или аккумуляторов зависят от многих факторов. Для уровней используют чаще всего диоды красного или зеленого цветов, мощность данных диодов составляет от 1 мвт до 1 ватта. Обычно в точечных приборах всегда вставляют диоды невысокой мощности, а в роторных уровнях используют диоды мощные диоды.

Но сами диоды не способны создавать точку или линию, потому что они создают очень широкий луч света и вот по этой причине лазерные уровни оснащают системой линз. Система линз и диоды являются самым дорогим составляющим лазерных уровней. Чтобы лазерные уровни нормально работали, необходимо их выровнять и для этого используют разные системы.

Системы выравнивания

Механическое выравнивание делают при помощи шарнира, который находиться на подставке – треноге или небольших ножках. В данных устройствах регулировка положения осуществляется, как и у обычного уровня при помощи капсулы с пузырьком воздуха. Уровни с треногой легче использовать при работе, но их нельзя использовать там, где устройство на треноге не помещается.

Маятниковое выравнивание. Лазерные уровни так могут регулироваться при помощи маятниковой системы, такие системы самостоятельно выставляют нивелир или уровень.

Когда система завершила установку прибора, производится световой или звуковой сигнал, который сообщает что можно начинать работу. Такие устройства просты в работе, но стоят ощутимо больше, по этой причине их приобретают строители и отделочники.

Внешний вид

Лазерные уровни оснащают ударопрочным и герметичным корпусом, это необходимо для того чтобы в случае падения или попадания на прибор влаги, он не испортился. Клавиша включения питания на приборе, необходима для того чтобы подключать светодиод к аккумулятору или батарее.

На приборе и на отдельном пульте управления имеются кнопки, которые предназначены для выбора разных режимов работы прибора. Пульт управления позволяет управлять прибором на расстоянии, что значительно упрощает работу.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

  • штатив или ровное прочное основание для установки инструмента;
  • помещение с расстоянием между двумя стенами напротив около 5 метров.

Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме. Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности

Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Как применять лазерный уровень

Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.

Штукатурка

Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.

Проверка уровня стены производится следующим образом:

  • построитель линий или плоскости располагается на стене;
  • при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
  • размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.

Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.

Плитка

Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.

Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.

Обои и отделочные панели

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:

  • уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
  • расположить элемент отделки или полосы обоев строго вертикально.

Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.

Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.

Мебель

Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.

Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.

Перепланировка

С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.

Полы

При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.

  1. Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
  2. Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.

Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.

В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Рекомендую:  Как просверлить кафельную плитку на стене?

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Крестики для плитки: как выбрать и правильно использовать?

Если Вы затеяли ремонт в ванной или на кухне и решили использовать кафель, не забудьте приобрести дистанционные крестики. Это нехитрое приспособление из пластика поможет избежать досадных промахов в работе, а Ваши близкие останутся довольны результатом!

Для чего нужны крестики для плитки?

Ответ лежит в самом названии дистанционных крестиков. Детали, которые кладут между плитками, помогают выдержать одинаковое расстояние — при соблюдении всех правил швы будут равными по величине.

Крестики также используют, чтобы оставить небольшой зазор между стеной и полом в нижнем ряду плит или при отделке ступеней.

Стоит отметить, что приспособления пользуются спросом не только у новичков. Профессионалы тоже применяют дистанционные крестики в работе. Опыт и наметанный глаз в данном случае будет лишь преимуществом.

Если класть плитку “на глазок”, велика вероятность, что она “поплывёт”, швы будут один больше другого, и общий рисунок будет кривым. Поэтому не стоит пренебрегать использованием дистанционных крестиков, а ещё лучше, если Вы будете соблюдать важные рекомендации.

Виды дистанционных крестиков

Сегодня существует огромный выбор крестиков для плитки. Разделить их можно на основные виды по форме и по структуре.

Виды крестиков по форме:

  • Традиционные крестообразные. Именно их применяют при отделке чаще остальных. Этот вариант можно использовать, если при укладке кафеля Вы не собираетесь создавать узоры и работать по сложным схемам со смещением.
  • Т-образные. А вот оригинальные способы укладки требуют применения именно этих приспособлений. Этот вариант подойдёт, если Вы работаете по таким схемам, как “лабиринт”, ”елочка”, “плетёнка” и так далее.
  • Клинья. Эту категорию пластиковых деталей сложно назвать крестиками, но по сути они выполняют похожую функцию. Они также применяются для формирования ширины шва, но чаще их используют, как своеобразные “подпорки” для нижних рядов плитки.

Виды крестиков по структуре:

  • Сплошные. Они жёстче и меньше подвержены деформациям.
  • Пустотелые. У этих крестиков есть свои преимущества — они не выдавливают клей наружу, когда вставляются.

В последнее время часто используют варианты с перемычками, за счёт которых повышается прочность крестиков.

Широко распространена система выравнивания плитки (СВП), которую называют “3D-крестиками”, хотя технология использования этих приспособлений, да и внешний вид во многом отличается от традиционных.

Как выбрать крестики для плитки?

Как правило, толщина крестиков для плитки варьируется от 1 до 6 мм. Какую ширину выбрать Вам? Прежде всего оцените геометрию плиты и выступы при стыковке. Если погрешности меньше миллиметра, смело выбирайте крестики от до 2 мм. Считается, что именно такая ширина шва смотрится наиболее аккуратно.

А вот при более серьёзных погрешностях лучше увеличить шов до 3 и более мм. Так можно отвлечь внимания от недостатков. Такой вариант подойдёт, если в квартире неровные стены.

Необходимое количество

Здесь всё сугубо индивидуально. Обычно на одну плитку уходит 4-8 штук. Зависит это от величины одной плиты. Взяв за основу, к примеру, 8 крестиков, можно высчитать, сколько уйдёт на квадратный метр, а затем на всю площадь. Прибавьте к этому ещё какое-то резервное количество, чтобы лишний раз не бегать в магазин.

Как использовать крестики при укладке плитки

Работа идёт по две плиты. Сначала кладутся первые плитки. Крестики вставляют по вертикали и по горизонтали на расстоянии около двух сантиметров от углов. Затем плиты сводятся до упора. После кладут ещё две плитки и повторяют процесс.

Крестики из плитки на полу рекомендуется удалять только на следующий день. А из стеновых швов — можно уже через 2-3 часа.

Слишком долго ждать тоже нельзя, так как промедление приведёт к том, что раствор слишком затвердеет и процесс удаления крестиков будет более сложным.

Распространённая ошибка новичков

Очень часто при отделке неопытные мастера вставляют крестик горизонтально или по-другому говоря, плашмя. Это не правильно! Чтобы добиться отличного результата и без труда потом достать пластиковые детали, вставлять их стоит только вертикально.

Советы при выборе крестиков для плитки:

  • Не экономьте, приобретая крестики для плитки. Тем более, что цена на них копеечная. Пусть лучше их будет по 8 на каждую и кладка станет ровнее!
  • Профессионалы советуют выбирать крестики с перемычками. Они лучше фиксируют и обеспечивают ровный шов.
  • Покупая крестики, не забудьте про клинья при отделке стен! Они не позволят кафелю “съехать вниз”.

Выравнивание для плитки

Предписания по планированию для укладки плитки:

  1. Узнаётся самая высокая и самая низкая точка уровня пола. Это легко определить с помощью правила или лазерного уровня. В центре получившегося основания ставится контрольный маяк.
  2. Проводится предварительное раскладывание плитки. Здесь же узнаётся деталь, которая поступит на укладывание в самую низкую точку.
  3. По краю первой плитки, параллельно основной стене натягивается шнур для того, чтобы укладка вышла ровной. Таким образом идёт продвижение к самой низкой точке.

Работы по облицовке не так легки, как кажутся при поверхностном взгляде. Если не провести изначально все работы по технологии подготовления основы, то облицовку положить качественно не получится.

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

  1. Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
  2. Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
  3. Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

Проверка точности горизонтального луча

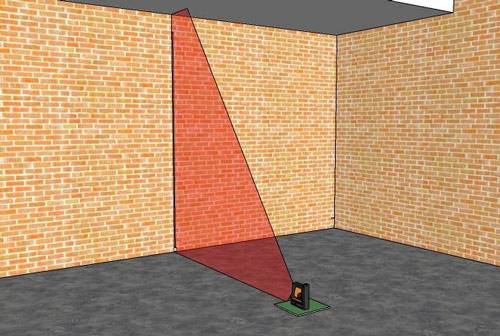

Проверка точности вертикального луча

  1. Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

Отвес вдоль стены

Совмещение вертикального луча с отвесом
