Кабель-каналы: виды и размеры, предлагаемые модели и варианты использования

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

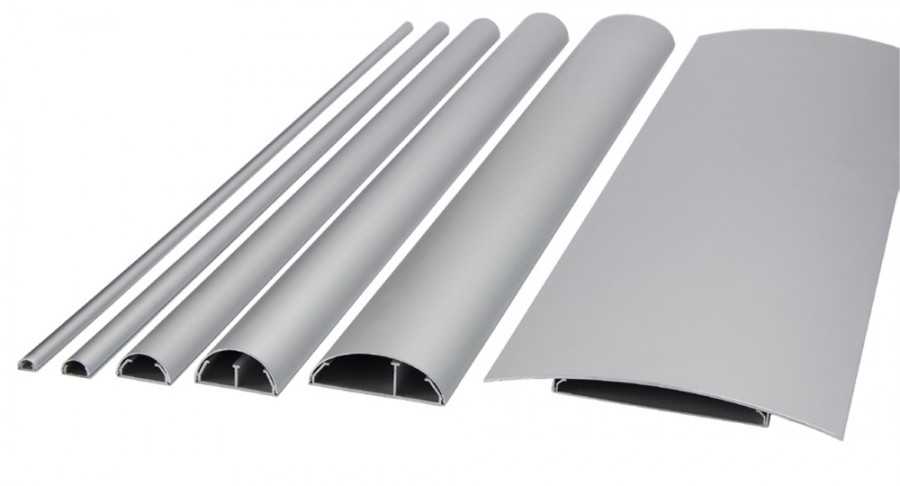

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

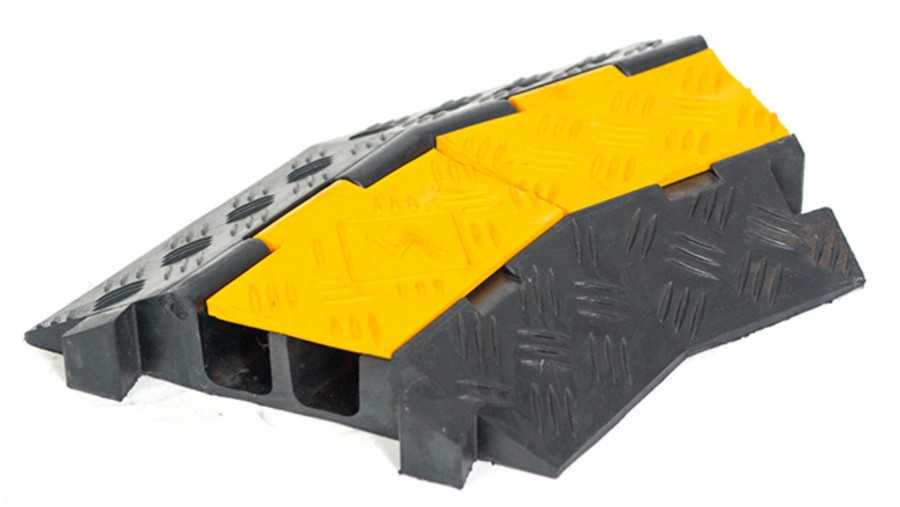

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Плюсы и минусы электропроводки в кабель-канале

Использование электротехнических лотков сопровождается следующими положительными моментами:

  1. Монтаж выполняется с применением минимального количества инструментов.
  2. Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
  3. Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
  4. Можно без проблем добавить точки подключения.

Единственным не очевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.

Рекомендации от специалистов

Нередко во время проведения монтажных работ совершаются ошибки. Они приводят к необходимости вносить корректировки в проект либо увеличивать смету на расходные материалы. Чтобы это исключить, нужно ознакомиться причинами подобных неприятностей:

  • разметка нанесена без учета запаса под комплектующие элементы (приходится делать встык, что не всегда получается качественно);
  • крепежные изделия и материалы выбраны без учета особенностей архитектурной части помещения (форма, ровность, плотность, структура);
  • полезное пространство заполняется с превышением допустимых 35 или 40 %;
  • тип кабель-канала выбран не в соответствии с условиями эксплуатации (характеристики проводников, климат, механическая нагрузка, агрессивность среды);
  • гибкий рукав или полоса смонтированы с натяжением.

Специалисты, чтобы избежать ошибок, перерасхода материалов начинают работу с составления либо ознакомления с проектной документацией.

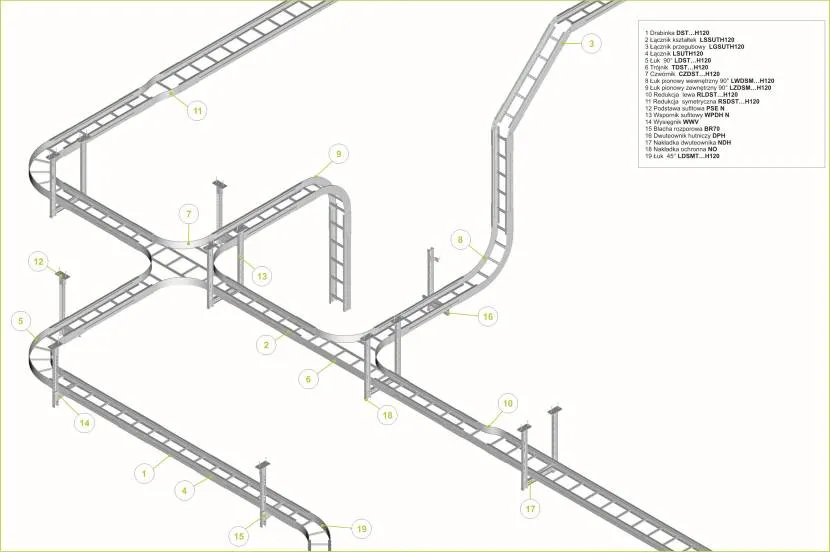

Пример схемы расположения кабельных лотков лестничного типа Источник baks.com.pl

Для реализации запланированных действий применяются только качественные изделия от проверенных производителей. Проверить их можно следующим образом:

  • отсутствие дефектов (трещины, деформация, заусенцы, царапины и неравномерное окрашивание);
  • строгая геометрия, точность исполнения относительно рельефа и торцевых кромок;
  • легкость открывания и плотность закрывания крышки без появления дефектов (лучше проверить на торговой точке несколько раз).

Некоторые мастера рекомендуют обратить внимание на ассортимент и качество комплектующих (включая соответствие по цвету или рисунку). Считается, что хороший производитель к этому вопросу подходит со всей ответственностью

Стоит отдавать предпочтение такой продукции.

№3. Виды кабель-каналов по конструкции

Различных кабель-каналов огромное множество, и во многих руководствах по выбору все виды приводятся скопом. Чтобы было удобнее, предлагаем сначала поделить все варианты изделий по типу конструкции, а потом – по особенностям монтажа.

По типу конструкции существующий ассортимент кабель-каналов можно поделить на такие типы:

  • гладкие, со сплошным корпусом без отверстий, — достаточно популярный вариант. Материал изготовления – пластик или металл. Отлично подходят для монтажа на стены и потолок. Так как конструкция герметичная, то внутри должно быть достаточно свободного пространства, чтобы провода не нагревали сами себя и не провоцировали пожар;
  • перфорированные кабель-каналы меньше весят и стоят дешевле, но это не основные их преимущества. Отверстия обеспечивают эффективную вентиляцию, так что риск перегрева кабелей сводится к минимуму. Дополнительное удобство – зубцы в некоторых местах можно выломать и получить достаточное отверстие для вывода провода к розетке или выключателю, что очень удобно. Минус – невысокая эстетичность: такой канал не скрывает проводку полностью, поэтому в жилых помещениях используется редко. Если материал стены легко горит, то лучше использовать гладкий канал;
  • гибкие кабель-каналы – альтернатива более привычным жестким изделиям. Последние хорошо подходят, если поверхность имеет правильную геометрию. Если же в помещении множество нестандартных архитектурных элементов, есть округлые поверхности, то лучше использовать гибкие кабель-каналы. Они бывают нескольких типов: трубчатые, резиновые и гибкие цепи (т.н. траки). Еще один вариант – гладкие трубки, изготовленные из мягкого пластика. Резиновые и пластиковые каналы хорошо защищают кабель от любых повреждений, потому могут использоваться даже в помещениях с высокой влажностью, исключением будут разве что бани и сауны. Трубчатые каналы делают из металла, свитого в спираль. Такие изделия могут изгибаться в разные стороны. Гибкие цепи, как правило, изгибаются в одной плоскости и могут быть изготовлены из металла или пластика. Часто траки используются в производственных условиях для подключения оборудования. Кабельные траки могут быть закрытого и открытого типа. Первые используются, когда кабель нуждается в защите от влаги, пыли и прочих негативных воздействий окружающей среды. Если в месте прокладки нет источника опасного воздействия на провод, то может взять гибкий трак открытого типа – он дешевле и легче. Отдельно отметим гибкий канал с функцией трехмерного кругового вращения, отдельные элементы при необходимости могут быть из него удалены или же, наоборот, добавлены. Это достаточно дорогие изделия, которые пока нашли применение при создании роботизированных механизмов. Впрочем, даже самые обычные гибкие каналы стоят дороже аналогических жестких вариантов, поэтому их используют только в местах со сложным рельефом поверхности;
  • проволочные каналы позволяют проводам эффективно вентилироваться и предоставляют максимально простой доступ к кабелям. Это самые дешевые кабель-каналы, они нашли широкое применение в производственных и складских помещениях;
  • лестничные каналы получают усиленную конструкцию, используются при прокладке тяжелых кабелей, изготавливаются только из металла. В частном строительстве не используются;
  • прозрачные каналы – это больше дизайнерское решение, чем конструктивное. Это канал с треугольным сечением, предназначенный для установки на стыке пола и стен, потолка и стен, стен и навесных шкафов. Самая длинная сторона в таких каналах (гипотенуза) выполнена из прозрачного или полупрозрачного пластика. Это изделия предназначены либо только для установки подсветки из светодиодной ленты, либо для одновременной прокладки кабеля и подсветки.

Распределительные коробки

Развод линий электропроводки выполняют с помощью распределительных коробок, которые производятся как для скрытого, так и открытого монтажа. Практики по причине удобства последующей эксплуатации чаще всего выбирают поверхностные варианты размещения защитных конструкций.


Негорючие распределительные коробки обязательно устанавливают:

  • на складах;
  • цехах сварочных и взрывоопасных работ;
  • любых помещениях с повышенными требованиями к безопасности.

Ассортимент предлагаемой продукции разнообразен. Популярность завоевали негорючие коробки группы . Они выпускаются в нескольких вариантах исполнения.

Коробка из оцинкованного металлического корпуса закрыта крышкой из негорючего пластика, в которой предусмотрен ввод кабеля электропроводки. Внутри есть клеммы из керамики для присоединения проводов винтами и отдельная клемма для заземления. Присоединять к поверхности негорючую коробку можно саморезами.

Другая модель сделана полностью из стали, на которую в два слоя нанесено гальваническое покрытие. Крышка фиксируется с помощью негорючей силиконовой прокладки.

Помимо этого на крышке есть дополнительный винт со фторопластовой шайбой. Заказчик может оговорить при оформлении заявки форму для вывода кабелей в боковых панелях.

Возможности производителей позволяют удовлетворить требования. Прикрепить коробку к поверхности можно как винтами, так и саморезами. Конструкция выдерживает большую внешнюю нагрузку.

Даже если на корпус с расстояния 1м уронить гирю с весом 2 кг, с ним ничего не случится. Оба вида сохраняют функциональность электропроводки при повышении температуры до 800 ℃.

«Гефест» производит также негорючие коробки из термостойкого пластика, покрытого слоем оцинкованной стали шириной 0,5 мм.

Жесткие каналы для кабеля

Для изготовления жестких конструкций используется металл или пластик (поливинилхлорид). Короб может быть не оснащен крышкой, в этом случае в его стенках и дне имеются монтажные отверстия. Другой вариант – глухие конструкции с крышками, не имеющие отверстий. Кроме того, существуют комбинированные кабельканалы, не имеющие отверстий и не оборудованные крышками.

Выбирая тот или иной тип, следует учитывать место установки приспособлений. Например, проводка, прокладывание которой производится в каркасном доме, может быть помещена в металлический кабельканал, используемый для открытых линий.

Такие приспособления легко могут устанавливаться в потолки и перегородки, а также в фальшполы благодаря удобству крепления. Короб фиксируется к несущей конструкции с помощью саморезов, внутри него размещают электрические провода и пластиковыми хомутами закрепляют их к коробу.

Закрытые кабель каналы для электропроводки чаще всего монтируют к стенам или устанавливают на потолке. Фиксируют их с помощью саморезов, закручиваемых в монтажные отверстия.

Предлагаемые на современном рынке кабельканалы имеют разнообразную цветовую гамму, поэтому можно выбрать изделия, тон которых наилучшим образом подойдет для конкретно взятого интерьера. Цена коробов никак не зависит от их цвета. А вот приспособления, украшенные рисунком, нанесенным методом фотопринта, считаются дизайнерскими изделиями и имеют более высокую стоимость.

Кабельный канал может иметь различные размеры, эти изделия бывают стандартными или широкими. Последние применяются при работах, связанных с многопроводным монтажом. Для изоляции каждого из шлейфов от соседних широкие кабельканалы разделяются перегородками.

Особенности жестких каналов

Наиболее элегантными являются алюминиевые кабельные каналы. Особенно высоким спросом пользуются приспособления, произведенные в Италии и Германии. Они комплектуются крышкой, имитирующей с внешней стороны древесину или другой материал.

Размеры сторон изделий бывают различными – от 70х100 мм до 600х1000 мм. Сфера применения первых – проводка сигнализации в жилых или рабочих помещениях, а вторые предназначены для защиты толстых кабелей. Ширина стенок также может колебаться в пределах 0,7-2,4 мм.

Напольные

Их использование имеет не столько эстетическое, сколько функциональное значение. Применяют конструкцию в том случае, когда необходимо подвести проводку, например к рабочему столу или на противоположную сторону комнаты.

  • Как удобно размотать бухту кабеля на объекте при электромонтаже
  • Электрические кабели. Назначение и критерии выбора

  • Наружная прокладка кабеля в гофре

Для стыков используются разнообразные фасонные углы, стыковочные вставки, поворотники. При креплении ставится основа, потом размещается кабель, а сверху крепится крышка.

Крепежные приспособления легко защелкиваются и обеспечивают нужную степень защиты, как это видно на фото кабельных каналов. Среди размеров можно подобрать варианты 50х12; 75х17; 92х20 и 160х65 мм в сером белом и черном исполнении.

Материалы изготовления кабель-каналов, их преимущества и недостатки

Некоторые считают, что такие изделия имеют чисто декоративное назначение, но это совершенно не соответствует действительности. Кабельный канал для электропроводки создан для защиты потребителя в случае возникновения внештатной ситуации (короткое замыкание, перегруз проводки по мощности). Различные материалы, используемые при его производстве, имеют отличные друг от друга характеристики, не остановиться на которых нельзя. Почему же в частных домах, в основном, используются пластиковые короба для проводов, а на производстве больше в «почете» металлические? Как оказалось, причин такому разделению несколько.


Так выглядят металлические кабель-каналы…

Металлические короба для прокладки кабеля и их особенности

Металлический короб для проводки не слишком эстетичен. Однако, если говорить о безопасности, то здесь она на высоте и сейчас поймем почему. На производствах часто используются открытые короба, расположенные по стенам или под потолком. При этом они достаточно широкие, чтобы вместить в себя довольно толстые жгуты кабелей с немалым сечением. Закрытые кабель-каналы здесь не подойдут по той причине, что, когда магнитные поля каждого из проводов встречаются, происходит небольшой нагрев. Если при этом пространство вокруг замкнуто, температура начинает возрастать, повышая сопротивление кабеля, что влечет за собой еще больший его нагрев – и так до воспламенения или отключения автоматики. В открытых же коробах естественная вентиляцияпредотвращает этот процесс.

Железо, как известно, хороший проводник, а значит при использовании металлических коробов для электропроводки появляется возможность его заземления. В этом случае, при нарушении изоляции токонесущего провода разряд тока пойдет по пути наименьшего сопротивления, в землю, чем обеспечивается безопасность человека. Именно по этой причине не допускается укладка кабелей в стальных электрических коробах один на другой. Каждый из проводников должен иметь прямой контакт изоляции с металлом.


…а это обычные открытые подвесные короба

Использование для прокладки провода пластиковых коробов

Изделия из этого материала так же могут быть открытыми и закрытыми, однако в этом случае исключена возможность заземления конструкции. Несмотря на меньшую стоимость открытого короба из пластика, его использование менее популярно. Дело в том, что помимо меньшей безопасности такие конструкции не такие прочные, как металлические. Чаще всего пластиковые короба для электропроводки открытого типа используют на производствах при небольшом количестве кабелей.

Кабель-канал ПВХ закрытого типа получил довольно широкое распространение в монтаже открытой бытовой электропроводки. Несмотря на невозможность его заземления, он имеет возможность другого способа защиты от перегрева токонесущих жил.


Плинтус по сути тоже является кабель-каналом

Современные пластиковые кабель-каналы имеют довольно эстетичный внешний вид и различные цветовые решения, что позволяет их монтаж без ущерба для дизайна жилых помещений. Форма таких изделий так же может быть разнообразной.

Если говорить о безопасности, то она у подобных коробов закрытого типа так же на высоте. Самозатухающий ПВХ, из которого они изготовлены, не дает пламени, при его возникновении, разгореться. Этому же способствует и плотно закрытая крышка кабель-канала, которая не дает доступа кислороду для полноценного горения. Таким образом выигрывается некоторое время для того, чтобы защитная автоматика отключила напряжение в сети.


Перфорированные пластиковые изделия обеспечивают естественную вентиляцию

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Насколько бы безопасными не были кабель-каналы, никакой их защиты не хватит, если не установлена автоматика на вводе или же она неисправна. Все защитные свойства различных материалов и устройств должны работать сообща. Только в этом случае можно быть уверенным в безопасности.”

Как рассчитать кабель-канал?

Сколько короба нужно и какое сечение выбрать? Это зависит от размещения и количества проводов. Для точного расчета следует сначала начертить схему проводки, затем определить тип каждого кабель-канала и длину отдельных его отрезков. После этого уже можно подсчитать, сколько нужно профиля каждого сечения. Также по готовой схеме легко посчитать фурнитуру, которая понадобится для соединения каналов, – заглушки, внешние, внутренние и плоские углы, накладки, отводы, рамки ввода в стену.

Сечение канала рассчитывают, исходя из количества и сечения проводов, которые будут в него уложены

При этом важно учесть следующее:

  • Если вы прокладываете всего один кабель (например, для интернета) и уверены, что не будете добавлять к нему другие провода, нет смысла брать широкий профиль. Он будет стоить дороже и не оправдает свою цену.
  • Каким бы ни было суммарное сечение кабелей, короб нужно брать с запасом ширины около 10 %. Если же есть вероятность, что к существующим проводам в дальнейшем могут добавиться новые, сразу берите канал с запасом на 2–3 кабеля.
  • При многослойном заполнении профиля запас нужен куда больше. Так, согласно ПУЭ, сумма сечений всех проводов в лотке должна составлять не более 40 % сечения самого лотка. Это касается коробов с крышкой. В случае использования глухих лотков максимальное заполнение ограничивается еще сильнее – до 30 %.

Рассчитать сечение канала можно самостоятельно. А самые популярные решения приведены в таблице.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
