Экраны и каркасы для ванной: изготовление и установка самостоятельно

Заключительный этап монтажа экрана

На данном этапе вам нужно:

  • обработать все места стыка листов специальной самоклеящейся лентой – серпянкой;
  • замазать черновой шпаклевкой все места вкручивания саморезов, а также стыки;
  • все неровности следует счистить с помощью наждачной бумаги;
  • далее наносим финальную шпаклевку, которая должна идеально выровнять поверхность. При обнаружении после высыхания шпаклевки незначительных неровностей, затираем их наждачкой.

После этого можно приступать к окончательной отделке. Поскольку это все же ванная, то чаще всего ниши отделывают керамической плиткой под цвет общего интерьера. В данной ситуации следует приклеивать плитку, а не использовать в качестве скрепляющего средства цементно-песочный раствор. Такой подход позволит вам значительно снизить нагрузку на конструкцию и ускорит процесс финальной отделки.

Как клеить плитку на экран из гипсокартона

Клеить плитку следует следующим образом:

  • грунтуем гипсокартон;
  • наносим клеящий раствор на плитку и на рабочую поверхность;
  • класть плитку следует так, чтобы швы на нише совпадали со швами между плитками на стенах.

Помимо керамической плитки можно использовать водоотталкивающую краску. Это менее популярный и предпочтительный вариант отделки, но и он также иногда встречается. При наличии дверок их можно обшить пластиком или просто покрасить.

Другие варианты отделки здесь практически не применяются, так как микроклимат помещения очень быстро испортит их внешний вид.

В случае точного следования вышеприведенной инструкции ваш экран под ванной будет не только красивым, но и функциональным. Наличие такой конструкции сделает вашу ванну намного более привлекательной.

Как устанавливать экран под ванну

В торговой сети реализуют ванны из чугуна, эмалированной стали и акрила, под которые ставят разные виды экранов. Если пользователь приобретает ванны из металла, в комплект не входят экранное ограждение и соответствующий товар придется приобретать в торговой сети.

Самые популярные виды заводских экранов — распорные с раздвижными панелями. Их изготавливают как производители мебели для ванных комнат (Alavann, СанТа, МетаКам, Ваннбок), так и фирмы, изготавливающие ванны (Aquanet, Cersanit, Bas, Jacob Delafon, Ravak, Тритон). Раздвижные модели выпускают стандартной длины типоразмеров 150, 160, 170, и 180 см высотой от 50 до 60 см.

Подавляющее большинство акриловых ванн поставляют с готовыми экранами, которые монтируются различными способами.

Декорированные раздвижные модели из пластика заводского производства

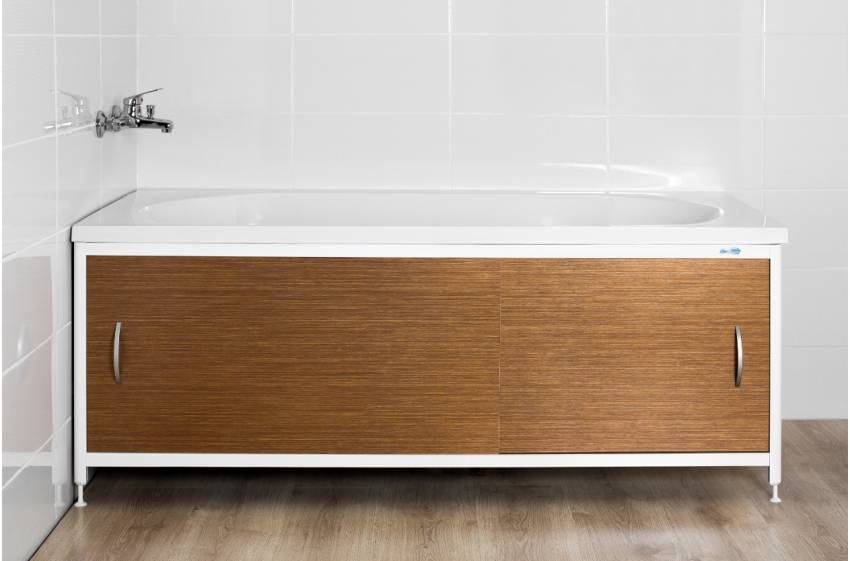

Крепление раздвижного экрана

Установка экрана под ванной своими руками, как отмечалось выше, не является сложной задачей для любого пользователя даже без технических навыков. Прилагаемый к экрану каркас делают сборной и очень редко цельнометаллической конструкции.

В комплект стандартного экранного ограждения заводского производства обычно входят:

  • Горизонтальные алюминиевые направляющие с двумя полозьями для передвижных панелей.
  • Вертикальные стойки рамы с саморезами для их крепления.
  • Панели с отверстиями для ручек и сами ручки в количестве двух экземпляров вместе с крепежными винтами.
  • Опорные ножки, имеющие вид резьбовых болтов из металла или пластика.
  • Иногда в комплектацию входят заглушки, устанавливаемые в торцы горизонтальных алюминиевых направляющих.

Монтаж экрана со сборной рамой и двумя раздвижными панелями проводят пошагово в следующей последовательности:

  • Укладывают на ровную поверхность пола горизонтальные направляющие параллельно друг другу, сверху перпендикулярно помещают две вертикальные стойки.
  • Прикручивают стойки на саморезы к алюминиевым направляющим, не зажимая винты до конца.

Этапы монтажа каркаса

  • Вставляют экранные панели в разные пазы, выравнивают каркас под прямым углом, проверяя легкость хода листов. Затем поджимают саморезы крепления вертикальных стоек до конца с наибольшим усилием.
  • В торцы горизонтальных направляющих вставляют заглушки.
  • К панелям прикручивают ручки.
  • Чтобы обойти спрятанные в плиточный короб трубы, проводят его обмер по высоте и ширине при помощи рулетки.
  • Полученные расстояния переносят карандашом на каркас и панель.
  • Ножовкой по металлу обрезают нижнюю горизонтальную направляющую, а малярным ножом вырезают фрагмент панели.
  • Заводят экран под борт ванны и выставляет его по вертикали при помощи уровня. Если строительного уровня нет, можно определить вертикаль по плитке на боковых стенах, установив ограждение параллельно швам.
  • Выкручивают до упора нижние регулировочные ножки. Проверяют плавность хода панелей и на этом работа по установке ограждения считается завершенной.
  • Если необходимо экранировать торец ванны, приобретают торцевую панель. К горизонтальным направляющим крепят вертикальный угловой профиль.
  • Затем к нему прикручивают торцевую панель и устанавливают г-образный экран под ванну, регулируя его прижимное усилие выкручиванием опор.

Окончательный монтаж экрана с торцевой стенкой

Установка экрана на акриловую ванну

Установить экран, если приобретена акриловая ванна, не представляет труда — большинство чаш поставляются с готовыми экранными ограждениями, при этом монтируются они различными способами. Из популярных вариантов, используемых в последнее время — применение пружинного механизма (марки ванн Delafon, Ravak). Принцип действия такой системы заключается в креплении экранного полотна к каркасу ванны снизу на пружины, которые стремятся подтянуть его вверх. Далее экранную панель заводят под борт чаши, и она упирается в него с определенным усилием за счет растяжения пружин.

При установке экрана на пружинах полезно руководствоваться следующими рекомендациями:

  • Вертикальные стойки каркаса, на котором размещается ванна, в зоне расположения экрана прикручивают на таком расстоянии от борта, чтобы он заходил под ванну приблизительно на 2 — 3 мм глубже плоскости бортов. Это улучшит эстетичный внешний вид экранного ограждения и предотвратит затекание под него воды.
  • Чтобы выдержать одинаковую глубину погружения экрана под борт, помимо стоек дополнительно по всей длине приклеивают деревянные бруски на одинаковом расстоянии от нижней кромки ванны. В этом случае экранное полотно будет равномерно уходить за борт по всей длине размещения.

Монтаж акрилового экранного полотна на пружинах

Завершающий этап работы

Окончательной стадией должна стать заделка щелей и стыков, образовавшихся между ванной, каркасом и полом. Эти работы необходимо проводить для того чтобы в процессе эксплуатации во внутрь сооружения не попадала вода. Для лучшей герметизации можно использовать силиконовый герметик, который наносится тонким слоем. После окончательного высыхания герметика все работы по изготовлению панели под ванну можно считать завершенными.

Рекомендации специалистов:

  • наряду с деревянным или алюминиевым профилем для создания каркаса можно использовать пластиковый профиль;
  • для украшения кирпичного экрана плиткой, вместо клея можно использовать цементный раствор;
  • кафельная плитка, окрашенная в идеально ровные оттенки, в дальнейшем доставит немало хлопот во время ухода за ней. Поэтому однотонные цвета использовать нежелательно;
  • для декора панели – подойдёт использование мозаики. Необычные цветные чипсы станут ярким украшением комнаты.

После монтажа всей конструкции необходимо обязательно проверить ее на прочность. В случае обнаружения признаков неустойчивости сооружения, нужно сделать дополнительные ребра жесткости.

Экран из пластиковой вагонки

Наиболее простым вариантом будет обшивка ванны пластиковой вагонкой. В этом варианте сразу же получается красивая чистовая поверхность и не требуется дополнительной обработки или обшивки. В случае необходимости экран легко разобрать для получения полного доступа к пространству под ванной.

Кроме самой вагонки потребуется еще стартовый профиль, который укрепляется по периметру будущего экрана. С верхней части под краем ванны вначале закрепляется брус или металлический профиль к стенам, а уж затем пластиковый стартовый профиль. Для надежности и прочности всей конструкции желательно также закрепить профили и посередине экрана

Особенно это важно при использовании дешевых вариантов пластиковой вагонки, которая даже от малых механических нагрузок может деформироваться и потерять форму. Нижний профиль, как и в описанных ранее вариантах, желательно приклеить к полу с помощью герметика

Полосы пластика нарезаются с помощью обычного строительного ножа и заводятся краями в стартовый профиль. Так набирается вся поверхность экрана. В месте формирования технологического отверстия прорезается прямоугольник и вставляется специальная пластиковая дверца, которые продаются в тех же местах, что и сама вагонка.

Так как в продаже имеется невообразимое разнообразие пластиковой вагонки по цветовому оформлению, рисунку и даже фактуре, то подобрать подходящий вариант не составит труда.

Раздвижной вариант пластикового экрана под ванную

Что касается раздвижного экрана под ванную, то его создание требует либо фантазии, либо готового комплекта для монтажа из любого строительного магазина. Если второго у Вас нет — рекомендуем поискать способы реализации от народных умельцев. Один из вариантов — в видеоролике ниже.

В завершение

Как видно из представленных вариантов, лишь использование пластика позволяет собрать экран для ванны, который можно будет быстро демонтировать и собрать обратно в случае необходимости. Однако остальные способы позволяют использовать значительно большее количество облицовочных материалов для того, чтобы экран не выделялся на фоне общего дизайна интерьера, особенно когда в его составе и близко нет никакого пластика.

В любом случае хоть и установка экрана для ванны своими руками займет несколько больше времени, нежели монтаж готового покупного, но и результат будет значительно более приемлемый для соблюдения целостной картины интерьера. Кроме того собранный вручную экран обойдется дешевле и будет надежнее, чем большинство готовых, которые предлагаются к установленной ванне.

Установка

Комплектация готового изделия содержит инструкцию, как правильно установить экран под ванну. Для однотипных конструкций процесс сборки происходит примерно одинаково, независимо от того, какие имеет размеры экран под ванну. Разница может заключаться лишь в параметрах фасадов и комплектующих деталей. Экран под высокую ванну и ножки для его установки имеют дополнительный запас высоты в 5 см.

Поскольку все крепежные элементы и фурнитура входят в комплект, процесс подготовки и монтажа занимает совсем немного времени. Рассмотрим поэтапно, как установить экран под ванну.

  1. Ванну заполнить водой.
  2. На фасадную панель экрана прикрепить ручки.
  3. В отверстия, расположенные в нижней части изделии вставить ножки.
  4. Экран завести под бортик ванны.
  5. Высота экрана под ванну регулируется ножками до такого положения, чтобы плотно зафиксировать конструкцию.

Мы рассмотрели, как установить раздвижной экран под ванну, который поставляется в собранном виде. Если конструкцию необходимо собирать из отдельных элементов, процесс монтажа будет выглядеть по-другому.

  1. Горизонтальные направляющие необходимо положить на ровную поверхность.
  2. Поперек положить вертикальные элементы каркаса.
  3. Совместить отверстия для крепления и зафиксировать саморезами, не затягивая их до конца.
  4. Вставить на места фасадные панели.
  5. Теперь необходимо отрегулировать направляющие по высоте, чтобы полотно свободно двигалось, но не выпадало.
  6. Зафиксировать саморезы.

Далее процесс выполняется так же, как и в предыдущем варианте. Если в санузле есть выступающие трубы или плинтус, появляется вопрос, как поставить экран под ванну, чтобы дверцы нормально двигались и полностью закрывали свободное пространство. Для этого необходимо произвести замер выступающих элементов, отметить параметры на экране и обычным ножом вырезать из него ту часть, которая натыкается на выступ.

Дешевые заводские конструкции не отличаются высокой прочностью и жесткостью, поэтому после установки хозяева часто недовольны, что конструкция «вихляется». Есть небольшая хитрость, как крепить экран под ванну, чтобы  сделать конструкцию более прочной. В заводских экранах не предусмотрено крепление направляющих к стене. Это упущение легко исправить, и тогда даже самая дешевая панель будет прочно держаться на месте и верно служить длительное время. Для этого понадобятся 4 металлических уголка. Их крепят в торцы горизонтальных направляющих и саморезами фиксируют к стене.

Акриловые ванны отличаются разнообразием форм, и экраны, как правило, для них используют тоже акриловые. Как крепить экран к акриловой ванне зависит от конструкции экрана и комплектации ванны. Если изделие имеет прямоугольную форму, для него подойдет обычная пластиковая или МДФ панель, монтаж которой мы рассмотрели выше. Если чаша имеет фигурную форму, фасадная панель входит в комплектацию. В этом случае установка экрана на акриловую ванну выполняется в соответствии с инструкцией. Варианты монтажа могут отличаться для изделий от разных производителей. В большинстве случаев крепление экрана на акриловую ванну выполняется за счет фиксации его нижней части к каркасу, тогда как верхний край панели заводится под бортик ванны.

Как обшить низ ванны гипсокартоном

Обшивка гипсокартоном является наиболее гибким способом по формированию экрана. Вначале изготавливается каркас из металлического профиля или деревянного бруса размерами 40х40 мм. Если используется деревянный брус, он обрабатывается грунтом и антисептиком, а также защитным средством от влаги, чтобы не было образования гнили и грибка.

Каркас устанавливают с учетом того, что гипсокартон обшивается лицевым материалом. Начинается работа с того, что по примыкающей к боковой части ванны стене отмечают линию установки профиля таким образом, чтобы он был углубленным от края ванны на толщину, равную толщине обшивки. К примеру, если для обшивки экрана используется кафельная плитка, то отступают от стены на 12,6 мм, к ним добавляется 5 мм и 4-5 мм, которые являются толщиной плитки. Сумма – 21,6-23,6 мм. Линия продолжается по полу по всей длине предполагаемого экрана. Чтобы скорректировать экран, пользуются отвесом.

Получилась линия, по которой закрепляют профиль UD. Профиль, прикрепляемый к полу, дополнительно приклеивается с помощью герметика для того, чтобы вода не попадала под ванну. Затем профиль CDC устанавливают в вертикальном положении и закрепляют к опорному профилю. Необходимо соблюдать расстояние между профилями 600 мм. Рекомендуется установление дополнительных стоек в месте расположения технологического отверстия или выемки, в которой будет установлен шкафчик или выдвижной ящик.

В центре ванной формируется выступ для ног. Чтобы это сделать, профиль устанавливают не прямо, а в виде буквы «П», причем углубление под ванну должно быть примерно 15 см. В этом месте установка стоек будет также под наклоном.

Обшивка гипсокартона должна выполняться влагостойким гипсокартоном, имеющим зеленый цвет. Он нарезается необходимой длины, которая равна высоте экрана за минусом 2 см. закрепляют гипсокартон с помощью каленых черных саморезов через каждые 15 см и в центре профиля. Необходим подбор правильной длины саморезов, иначе, если они слишком длинные, вы можете включить их в акриловую ванну.

Прикрепление листов производят, отступая от пола и края ванны на 1 см. Такие условия необходимы, поскольку иначе гипсокартон будет набухать от влаги. Несмотря на свою влагостойкость, этот материал не выдерживает прямых контактов в водой, может разрушаться.

После окончания процесса обшивки ванной необходимо загрунтовать гипсокартонную поверхность и обшить ее. Для этого используется любой подходящий материал – керамическая плитка, декоративная штукатурка, влагостойкие мокрые обои, пленочный материал и другие виды обшивочных материалов.

Экран под ванну из бруса и фанеры

Простая в исполнении конструкция, которая не требует от мастера какого-то специального навыка, это каркас из бруса и дверцы из обычной, но желательно влагостойкой фанеры. Как его сделать?

ФОТО: drevesina.netПрежде чем делать каркас из бруса, нужно пропитать древесину антисептиком – это защитит конструкцию от гниения

Для каркаса экрана лучший вариант – брус с сечением 4 х 4 см.

Если нужно сделать каркасную стойку, сначала размечают контуры. Для этого от края чаши опускают отвес и прямо на полу вычерчивают линию. Чтобы экран уходил под борт купели, нужно передвинуть линию примерно на 3 см в глубину. На этом месте будет уложен нижний каркасный брус.

Для выполнения каркаса с углом, а не только по фронтальной части купели, процедуру повторяют перпендикулярно первой разметке.

ФОТО: waysi.ruНа полу брус фиксируют саморезами в дюбелях. Вертикальные стойки каркаса ставят по углам, фиксируют металлическими уголками к нижнему брусу и к верхнему

Если вы планируете самодельные раздвижные дверцы, стойки нужно ставить так, чтобы они не мешали открывать и закрывать их. Шаг между стойками должен составлять 50–60 см, на длину ванны это примерно 3–4 стойки.

На каркас из бруса уже можно устанавливать дверцы. Если вы планируете раздвижные дверцы, то для них нужно приобрести направляющие, а сами дверцы можно сделать из тонкой фанеры.

Помимо фанеры, отлично смотрятся под ванной распашные дверцы из вагонки или тонкой рейки. Тут есть несколько интересных вариантов: в форме жалюзи, филёнки, щитов – выбор тут напрямую зависит от вашего интерьера.

Любой вариант из натурального дерева нуждается в надёжной защите от влаги. Фанеру или деревянные дверцы следует обязательно обработать антисептиком, покрыть краской или морилкой и лаком.

Чтобы сделать распашные дверцы из дерева, изготавливают деревянные рамки, и на них уже монтируют ламели под наклоном для жалюзи или набивают вагонку или доску для щита.

ФОТО: loftecomarket.ruЭкраны под ванну из дерева придают интерьеру схожесть с сауной или баней. Есть смысл дополнить их полками в том же силе и сделать тумбочку под раковину

Особенности раздвижных панелей из МДФ

МДФ – это материал, который изготавливается посредством прессовки древесной стружки. Учитывая влажность ванной комнаты, экраны из МДФ изготавливаются с использованием влагостойкой пропитки. В качестве такой пропитки выступают специальные смолы.

Статья по теме:

Основные преимущества влагостойких конструкций из МДФ – практичность и довольно продолжительный эксплуатационный срок. Как и полимерные аналоги, эти изделия отличаются широким диапазоном цветовых решений. В качестве декора на них наносят различные рисунки и узоры. Для усиления влагостойких качеств поверхность МДФ плиты ламинируют пластиковыми плёнками.

Плита из этого материала имеет довольно большую массу, поэтому направляющие для неё изготавливают из прочных металлов. От экранов, выполненных из других материалов, МДФ конструкция отличается тем, что часто состоит из 3 створок. Причём средняя створка является неподвижной, а боковые открываются как в шкафах-купе. Наиболее распространённые размеры МДФ экранов под ванну: 150, 160, 170, 180 см.

При покупке раздвижного экрана из МДФ важно уточнить является ли материал влагостойким

Заводской крепеж и каркас

Предусматривая возможность закрепить акриловую ванну от сдвига в горизонтальной плоскости, производители комплектуют сантехнику металлическими скобами или полимерным крепежом аналогичной формы.

Заводская скоба для крепления борта чаши к стене.

Скобой называется изогнутая стальная полоса, одной плоскостью прилегающая к опорной поверхности, другой образующей крючок. Пластиковый крепеж формируется в экструдерах или отливается целиком.

Пластиковый заводской крепеж для ванны

Пошаговая методика монтажа к несущей конструкции выглядит следующим образом:

  • элементы каркаса крепятся к чаше саморезами снизу;
  • ванна устанавливается на место эксплуатации, борта выставляются в горизонтальной плоскости за счет регулируемых по высоте ножек;
  • производится разметка на стенах верхней кромки чаши прилегающих к ним ее сторон;
  • ванная сдвигается, замеряется высота ее борта, разметка на стенах переносится ниже на величину этого значения;
  • по линии монтируются скобы или пластиковый крепеж;
  • чаша приподнимается над крючками, надевается бортиком на них.

В штатных опорах регулируемых по высоте ножек силового каркаса акриловой ванны обычно не бывает отверстий для крепления их к полу. Самым недорогим вариантом фиксации сантехнического изделия в горизонтальной плоскости является изготовление таких отверстий, разметка после регулировки высоты, удаления ванны, сверления глухих отверстий в полу.

Если ванна устанавливается после облицовки стен кафелем, панелями ПВХ, то оставшаяся между ее бортами и стенами щель по умолчанию заделывается герметиком.

Этот материал фактически является клеящим средством с высокой адгезией к пластику, керамике. Поэтому чаша ванны гарантированно не будет шататься, даже без дополнительных мероприятий по стабилизации пространственного положения.

Материалы для изготовления экрана под ванную

Экран под ванну своими руками делают из:

  • оцинкованного профиля, обшитого листовым материалом:
    • влагостойким гипсокартоном;
    • влагостойкой или ламинированной фанерой толщиной не менее 10 мм;
    • ГВЛ (хороший выбор, так как абсолютно не боится влажности и не деформируется);
  • кирпича;
  • газобетона толщиной 50 мм;
  • пластиковых панелей и направляющих для их монтажа (этот вариант исключительно декоративный, подходит только для чугунных или стальных ванн).

Все эти конструкции, кроме последней, нуждаются в финишной отделке. Чаще всего это керамогранит или керамическая плитка, такая же, как уложена на стены ванной комнаты.

Наиболее распространенный вариант самодельного экрана для ванны — из профилей и гипсокартона. Чтобы конструкция была надежной и не прогибалась при нагрузках, профиля надо брать с толстой стенкой, можно — усиленные. Также обязательное условие — хорошее качество оцинковки. По возможности надо брать фирменные профиля, чтобы не было потом проблем — все-таки в ванной повышенная влажность — это норма.

Листовой материал для каркаса должен быть влагостойким. Это обязательное условие. И даже в этом случае перед монтажом не помешает его прогрунтовать составом, повышающим водоотталкивающие свойства. Неплохо, если этот состав еще и антибактериальный — защита от плесени и грибков не помешает.

Кирпичные экраны делают в основном под акриловые ванны — чтобы можно было часть нагрузки перенести на стенку из кирпича. Хотя, при желании, каркас из профиля можно сделать с достаточной несущей способностью — сделать двойные усиленные стойки.

Если решено делать экран под ванну из кирпича, его надо использовать керамический, красный. Силикатный лучше не брать из-за его гигроскопичности. Керамический кирпич тоже гигроскопичен, но впитывающая его способность меньше. Чтобы минимизировать возможные проблемы (раскрашивание от высокой влажности), кладку с внутренней стороны желательно покрыть слоем штукатурки. Это непросто, но при желании возможно — наносить раствор по мере возведения экрана. Особой аккуратности не требуется, главное — защитить кирпич от влаги.

Еще один вариант экрана под ванну, который можно сделать своими руками — из газобетона. Этот материал легко обрабатывается. Требуемый рельеф формируется легко, хоть острой железкой, а режется блок обычной пилой. При всем при том, блоки имеют неплохую несущую способность. Так что и этот материал может быть использован для самодельного экрана под акриловую ванную. К тому же блоки имеют большие размеры, так что складывается эта небольшая стеночка очень быстро.

Обратите внимание! На фото выше вы видите подработанный с одной стороны блок. Это сделано для того чтобы после укладки плитки она была вровень с бортиков ванной, а не выступала наружу

С этой же целью при установке блоки немного утапливают, оставляя зазор равный толщине плитки и плиточного клея.

На фото мастер держит подработанную часть направленной вниз, но при укладке блок переворачивают. В таком положении на его нижнюю часть наносится клей, который фиксирует блок к полу. Клей наносят еще на одну боковую грань и на верхнюю часть. Так обеспечивается фиксация с бортиком ванны и предыдущим блоком. Технология изготовления экрана под ванну из газобетона несложна, если есть хоть какой-то опыт кладки, справитесь.

Каркас из древесины своими руками

Деревянные конструкции отличаются прочностью, небольшим весом и простотой сооружения. К недостаткам этого варианта можно отнести невысокую устойчивость дерева к постоянному воздействию влаги. В подобных условиях эксплуатации оно начинает гнить. Чтобы оградить себя от подобных неприятностей, перед монтажом деревянный экран пропитывают антисептической жидкостью. Также есть вариант использовать для сооружения обрешетки древесину из влагостойких пород дерева. К таковым относится кедр, ольха и лиственница. Однако нужно быть готовым к высокой стоимости такого материала. Оптимальное сечение бруса для обрешетки под экран – 40х40 мм.

Перед началом работы над каркасом выполняют разметку:

  1. Дальние углы ванны (от стены) соединяют с полом посредством проведенных при помощи отвеса вертикальных линий.
  2. Сделав отступ в 25 мм, отбивают еще одну вертикальную линию, параллельную первой.
  3. От свободного угла ванны также проводят вертикальную линию. Используя в качестве точки отсчета ее пересечение с основанием, рисуют квадрат 25х25 мм.
  4. Внутренний угол квадрата соединяют по горизонтали со стенками ванны. В результате удается получить периметр для монтажа деревянных планок.

Для фиксации брусков по всему периметру ванны к полу используются саморезы. После этого монтируют угловые вертикальные направляющие, прихватывая их саморезами к стене. Они служат перемычками для укладки горизонтальных планок, скрепляемых посредством металлических уголков. Расстояние между угловыми элементами и вертикальными поперечинами не должно превышать 50-60 см.

Экран из гипсокартона под плитку в ванной. Разновидности экранов по особенностям консрукции

По этому критерию выделяют следующие группы:

Безусловно, глухие экраны смотрятся аккуратно и эстетично, но это небезопасный вариант, грозящий появлением в ванной сырости и плесени. А в квартире городского многоэтажного дома его и вовсе лучше не рассматривать.

Глухие экраны или имеющие лишь ревизионное окошко для доступа к системе слива. Как говорилось выше – это далеко не лучший вариант конструкции, особенно для ванной в квартире многоэтажки. При большом желании подобный экран допустим в ванной частного дома, где полностью отсутствует риск залить соседей снизу. Но в этом случае следует быть готовым к возможности проявления плесени из-за плохо вентилируемого пространства в условиях повышенной влажности.

Оптимальным вариантом будет конструкция, позволяющая добраться до любого уголка пространства под ванной.

Стационарные, съемные, раздвижные варианты или с полностью распахивающимися дверцами. Стационарно, скажем, может быть установлен каркас, на котором будут закреплены съемные или открывающиеся детали конструкции.

Каркас под ванну, имеющую криволинейные формы, лучше всего изготавливать из металлического профиля, на который затем фиксируются съемные детали декоративной обшивки.

Экраны могут быть прямыми или криволинейными. Прямые конструкция обустраиваются под ванну, имеющую традиционную прямоугольную форму. Более сложные же варианты придется устанавливать под современные акриловые модели, например, угловые.

Неплохим и легко реализуемым вариантом является монтаж под ванну влагонепроницаемой шторки. Шторку можно назвать самым доступным, не лишенным преимуществ способом закрыть неприглядный вид пространства.

Конструкции могут быть каркасными или же выполненными из одного материала. Для обустройства каркаса могут быть применены металлические профили или деревянный брус.

Материалы для изготовления экрана для ванны

Никто, наверное, сегодня не сомневается в существовании огромного количества строительных материалов, которые подойдут для использования во влажных условиях ванной комнаты. Итак, есть несколько вариантов оборудования ванной комнаты, которые основываются на применение материала для изготовления экрана:

  1. Экран укладывается из кирпича.
  2. Ванна обшивается с гипсокартоном, стойким к воздействию влаги, затем отделывается любыми подходящими материалами типа кафельной плитки, штукатурки, обоев и других.
  3. Ванну обшивают влагостойкими МДФ, OSB, при этом необходимо выполнение последующей отделки.
  4. Ванну обшивают пластиком.
  5. Покупают готовый экран или комплект раздвижных дверок.

Только приобретение в магазине готового экрана, либо обшивка пластиком не требует его дальнейшую отделку. Пластик является приемлемым и практичным материалом, не подверженным влиянию влаги, а также биологически нейтральным. Его легко мыть, он обладает достаточной прочностью. При повреждении одной или нескольких полос обшивки из пластика, они легко заменяются. Однако, если необходима долговечная конструкция, либо в случае, когда пластик не хочет вписываться в интерьер ванной комнаты, выбирают какой-либо вариант из оставшихся.

Из какого бы материала не был изготовлен экран на ванну, к нему предъявляются следующие требования:

  1. Для того, чтобы обеспечить свободный доступ к основным узлам канализации и проложенным коммуникациям, необходимо оставление технологического проема, закрываемого с помощью дверцы либо заглушки.
  2. Необходимо герметичное изолирование пространства возле пола, которое позволит разделить пол под ванной и пол остальной части ванной комнаты.
  3. Поскольку нельзя считать экран несущей конструкцией, недопустимо, чтобы ванна опиралась на него.

Для того, чтобы было удобно ногам, когда необходимо подойти вплотную к ванне, лучше всего сформировать в экране небольшую выемку с уклоном. Некоторыми мастерами принято, если позволяет свободное пространство под ванной или сбоку от нее, монтировать в экране дополнительный шкафчик либо выдвижной ящик, в котором можно хранить средства бытовой химии или моющие средства.

Самодельный сварной каркас

Технология изготовления:

  • составляется чертеж каркаса, соответствующий габаритам и конфигурации ванны;
  • по эскизным размерам заготавливаются отрезки профиля;
  • из 3 опорных труб с 2 горизонтальными направляющими сварочным методом формируется основа конструкции;
  • согласно разметке в установленных местах к профильным участкам привариваются регулируемые ножки для выставления ванны по горизонтали и высоте;
  • на опорном основании сваркой фиксируются вертикальные стойки, на которых закрепляются горизонтальные опоры для бортиков ванны;
  • если планируется монтаж экрана, к наружной части конструкции привариваются передние профили;
  • после выставления каркаса по уровню монтируется ванна.

Зашивка декоративными панелями проводится после проверки работы системы слива-перелива. Полиуретановый или силиконовый герметик применяют для приклеивания ванны к каркасному сооружению. Герметизация требуется и на участке примыкания бортика к стене.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
