Как сделать футбольные ворота

Изготовление

Рассмотрев чертежи конструкции, переходим к основной части и пошагово расскажем, как сделать футбольные ворота из пластиковых труб своими руками, дополнив мастер-класс фото. Процесс изготовления будет состоять из нескольких этапов – создания каркаса, плетения сетки и монтажа ворот на участке.

Каркас

Процесс изготовления пошагово:

Трубу необходимо нарезать трубу на заготовки. Требуется 4 отреза по 1 м, 4 отреза по полметра

Важно, чтобы все элементы были идентичного размера, иначе готова конструкция будет кривой.
Три отреза метровой длины соедините в П-образную конструкцию при помощи колен.
Два тройника прикрепите к нижним концам труб.
К тройникам (боковой части) прикрепите трубы длиной 0,5 м.
Полуметровые трубы соедините при помощи колен последним отрезом метровой длины.
Все места креплений требуется дополнительно зафиксировать саморезами.

Из такого же набора материалов необходимо соорудить вторую пару ворот. Конструкция должна выглядеть следующим образом (пока еще без сетки):

Готовый каркас с натянутой сеткой.

Также можно сделать ворота с дополнительными диагональными перемычками между верхней частью и нижней длинной опорой. Для этого потребуется два дополнительных отреза труб, а также 6 колен и 4 тройника.

Ворота с диагональными поперечниками.

декоративный забор своими руками

Сетка

Можно решить задачу с сеткой очень быстро – купить готовый вариант. Но в нашем мастер-классе мы рассмотрим изготовление самоделки.

Требования к материалу сетки:

  1. Прочность и надежность – основные критерии, поскольку главная задача сетки – сдерживать мяч, а иногда и падающего игрока.
  2. Устойчивость к УФ-лучам и любым атмосферным воздействиям.

Сама же сетка должна быть эластичной, прочной, соответствие параметрам ворот и выдерживать не только летящий мяч, но и футболиста в некоторых случаях. Ячейки могут быть квадратными или шестигранными, мы будем делать первый вариант, поскольку он намного проще. Размер ячеек может быть разный, обычно это см.

Итак, процесс изготовления сетки состоит из следующих этапов:

На задних стенках труб закрепите саморезы, выдерживая одинаковое расстояние между ними (4, см)

Важно фиксировать их не полностью, а оставлять пространство в несколько миллиметров между трубой и шляпкой – здесь будет проходить сетка.
Начиная с правого или левого края наматывайте веревку от верхней трубы к нижней до самого конца ворот.
Затем начните горизонтальное плетение – оно займет несколько больше времени, потому как придется вязать узелки, каждый раз пересекая вертикальные нити. В результате плетения должны получаться идентичные квадраты.
Когда задняя стенка будет готова, по такому же принципу сделайте плетение для боковых стенок и повторите всю процедуру для второй пары ворот.

Плетение сетки.

Важно! В процессе плетения не натягивайте сетку – веревки должны немного свободно свисать, иначе изделие не сможет выполнять свою основную функцию. Помимо саморезов, сетку можно крепить к каркасу при помощи пластиковых хомутов, в таком случае плести ее потребуется не на раме, а отдельно

Этот способ фиксации также удобно использовать для покупной сетки

Помимо саморезов, сетку можно крепить к каркасу при помощи пластиковых хомутов, в таком случае плести ее потребуется не на раме, а отдельно. Этот способ фиксации также удобно использовать для покупной сетки.

Вам может быть интересно: качели-гнездо своими руками

Установка ворот

Последний этап – монтаж конструкции на постоянное место. Перенесите ворота на выбранное место на даче или во дворе дома, отметьте места, в которых будет фиксироваться каркас. На отмеченных токах выкопайте углубления до 50 см. Вместо лопаты удобнее использовать бур. Далее из металлического прута необходимо сделать простые фиксаторы, как на фото ниже:

Фиксаторы для ворот из металлического прута.

К тройникам внизу конструкции нужно присоединить трубы длиной 50 см, далее вставляем всю конструкцию вместе с этими трубами в углубления, присыпаем грунтом. В остальных местах трубы, контактирующие с землей, закрепляем скобами, как показано на фото ниже.

Фиксация каркаса скобами.

Важно! Трубы, которые закапываются в грунт, не нужно дополнительно закреплять к тройникам при помощи саморезов – в таком случае конструкция будет съемной и на зиму вы сможете ее просто снять и перенести в укрытие

Готовая конструкция на участке.

Футбольные ворота детских размеров из пластиковых труб – это довольно простое изделие, которое можно смастерить своими руками. При небольших затраченных усилиях вы наверняка сможете порадовать ваших ребятишек и организовать для них отличное место для активной игры.

Видео: футбольные ворота из канализационных труб.

Обустройство деревянных ворот

Сделать качественные футбольные ворота без предварительного чертежа практически невозможно. Создавая эскиз, учитывайте свободное пространство для игры и возрастную категорию игроков. Наличие готового проекта позволяет перейти к подготовке материала и инструментов

Особое внимание уделяется методу соединения. Ввиду дешевизны, деревянные конструкции можно создавать цельные, однако при необходимости транспортировки лучше предусмотреть разборный вариант конструкции

Итак, весь процесс монтажа футбольных ворот состоит из следующих шагов:

  • Деревянный брус распиливается на отдельные элементы согласно размерам, указанным в чертеже.
  • В целях безопасности рекомендуется сделать тщательную шлифовку всех деревянных компонентов.
  • Нержавеющие болты подойдут в качестве крепежных деталей.
  • Основной каркас дополняют подкосами и подпорной доской для придания большей устойчивости. Их второе предназначение — фиксация сетки.
  • Крепление подкосов необходимо сделать под углом 45 о.

ЧИТАТЬ ТАКЖЕ: Как правильно подобрать размер трубы ПНД, Смарт Полив

Совет ! Обработка деревянной конструкции антисептическим составом предупредит повреждение древесины грибком, насекомыми и продлит общий период эксплуатации.

На заключительном этапе каркас футбольных ворот окрашивают краской, которая обеспечит их хорошую видимость в ландшафте участка. Последний штрих — крепление сетки. Как ее сделать и способы крепления будут рассмотрены ниже.

Разновидности конструкций

Прежде всего необходимо определиться с видом конструкции футбольных ворот. Их существует несколько:

  • Надувные.
  • Раскладные.
  • Цельные.
  • Мини-ворота.
  • Стационарные.

Рассмотрим особенности каждой из перечисленной конструкции ворот для футбола.

Надувные ворота

Это самый простой вариант футбольных ворот. Чтобы их установить необходимо просто их приобрести, надуть и поставить на спортивной площадке. Для таких изделий обычно используется износоустойчивый винил. Этот материал способен справляться с высокими нагрузками и активными действиями малыша. Преимущество надувных ворот в том, что ваш малыш точно не травмируется. Плюс ко всему, надувную конструкцию можно установить на красивом газоне или же в бассейне. Помимо надувного каркаса, в комплекте также идет сетка для улавливания мяча.

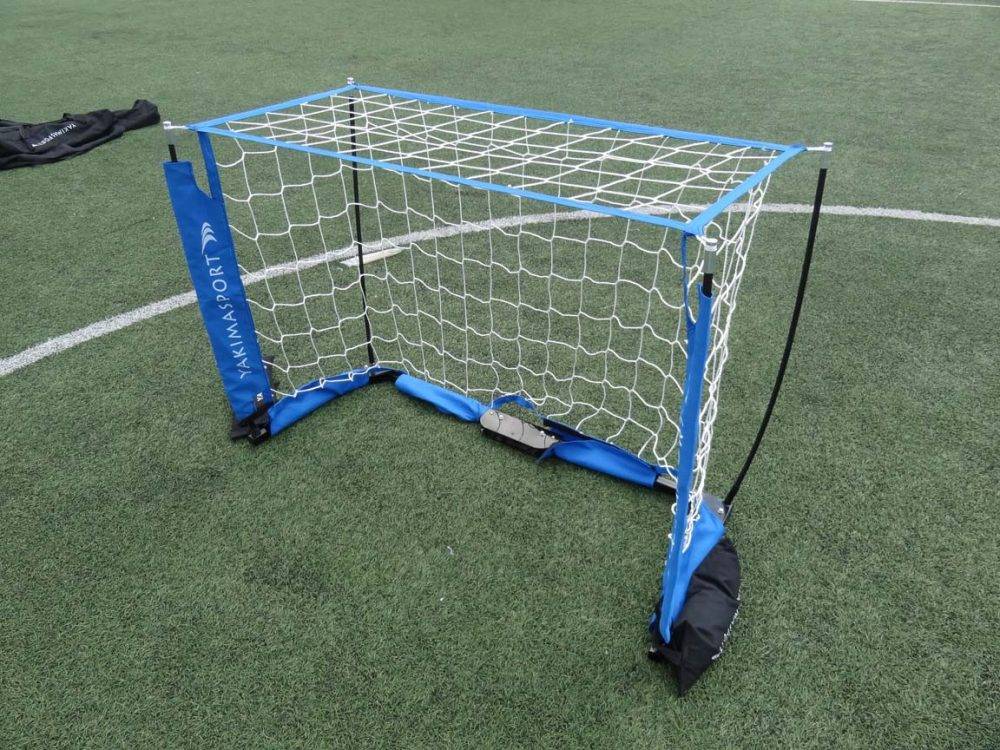

Раскладные ворота

Раскладные конструкции изготавливаются из металлической или оцинкованной трубы. Безусловно, они гораздо прочнее чем надувная конструкция. В то же время они не имеют большого веса. За счет защитного покрытия, они не будут ржаветь, а, значит, прослужат много лет. Удобство раскладных в том, что их при необходимости можно складывать и уносить. Например, вы решили сменить вид спорта и на газоне поиграть в другую игру. Если ворота постоянно стояли бы на одном месте, то так ограничивалось бы пространство.

Существует несколько технологий их сборки. Раскладные каркасы можно собирать по принципу пазов. То есть с одной стороны трубы устанавливается переходник для соединения ее со следующей. Другой вариант конструкции, это сборка каркаса при помощи болтов.

Сетка для таких ворот делается из нитки чистого полиэстера. Она отличается своей крепостью, на протяжении всего срока эксплуатации сохраняет свой внешний вид и никак не портится под воздействием влаги или ультрафиолетовых лучей.

Если выделить преимущества раскладных футбольных ворот, то здесь можно отметить следующее:

  • Конструкция каркаса получается крепкой.
  • В процессе эксплуатации не изменяет своей формы.
  • Каркас дополняется качественной сеткой.
  • Легко транспортировать.
  • Процесс сборки/разборки не занимает много времени.
  • Надежно фиксируются к газону.

Цельные ворота

В этом случае в основе каркаса используется дюраль. Также каркас оснащается сеткой, неотъемлемой частью ворот. Крепление сетки осуществляется посредством специальных клипс. Однако явный минус таких ворот – сложности при транспортировке. Для перевозки необходимо иметь прицеп к автомобилю или заказывать грузовую газель.

Мини-ворота

Это отличное решения для совсем юных и начинающих футболистов. В основе конструкции используется облегченный материал. В качестве каркаса имеется рама ворот с сеткой. Сама рама полностью цельная. Она не имеет боковые опоры. Можно найти пластмассовые ворота. Их можно легко переносить или перевозить, например, мини-ворота можно взять на природу.

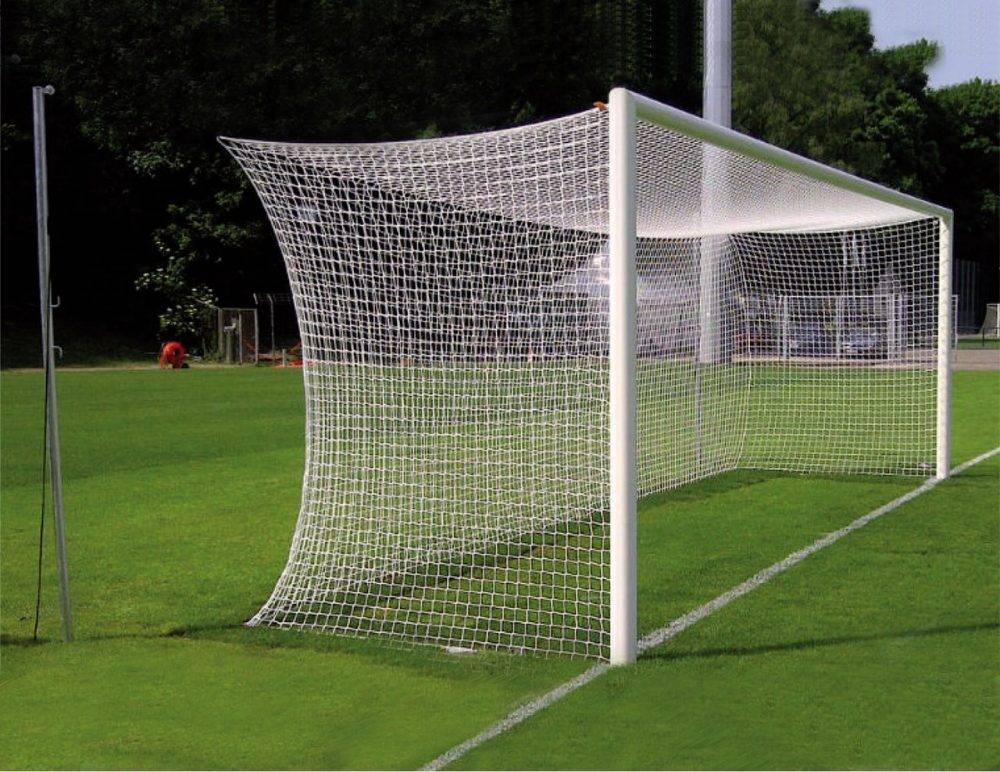

Стационарные

Этот тот вид ворот для футбола, который устанавливается на спортивной площадке на продолжительное время. Здесь есть прекрасная возможность проявить свой творческий потенциал. Стационарные ворота можно сделать своими руками. Для этого необходимо иметь следующее:

  • Полностью набор необходимого инструмента. Так, ворота можно сделать своими руками из пластиковых труб, дерева или паечных водяных труб.
  • Навыки владения теми или иными материалами. Например, сварщик, столярные работы, умение паять трубы.

Так, если вы хотите сделать стационарные ворота, то требуется заранее подумать, куда их можно поставить.

Это интересно: Потолок в ванной комнате из панелей ПВХ: описываем обстоятельно

Виды конструкций

Проще всего футбольные ворота для детей приобрести в готовом виде. Этот вариант заинтересует занятых родителей, благо ассортимент позволяет выбрать наиболее удобную конструкцию из широкого модельного ряда. Существует несколько видов детских ворот, предлагаемых производителями.

Надувные

Для надувных детских ворот используется износостойкий винил, который рассчитан на эксплуатацию в активном режиме. Важным преимуществом является легкий вес модели, не способной придавить или травмировать ребенка даже в случае падения. Помимо прямого предназначения, надувные футбольные ворота для детей могут применяться для игры с мячом в бассейне. Строение детского спортивного снаряда состоит из надувного каркаса с несколькими отсеками, который дополнен сеткой для улавливания мяча. Среди достоинств надувных детских моделей отмечается дополнение ворот мячом и комплектом для ремонта. Это позволит быстро устранить неисправность футбольного снаряда из винила, потому что даже прочный материал подвержен повреждениям.

Складные модели

Складные футбольные детские модели конструкций производятся из оцинкованной или стальной трубы. Они гораздо прочней предыдущего предложения, при этом обладают легким весом и устойчивы к процессам коррозии. Соединение элементов детской футбольной конструкции производится двумя методами:

  • может применяться пазовая система путем установки переходников на концах труб;
  • отдельные элементы скрепляются болтами с ограничителями.

При выборе размера футбольных ворот, следует учитывать возраст детей, для которых они предназначены. Наиболее ходовые модели обладают следующими габаритами:

  • длина – в районе 2 м;
  • высота – 1,5 м;
  • глубина – 0,6 м.

Сетка для детских футбольных ворот изготовлена из нитей полиэстера, среди ее достоинств значится:

  • высокая прочность;
  • длительное время сохраняет форму;
  • футбольная сетка не подвержена влиянию влажности;
  • деформация под воздействием лучей солнца отсутствует.

Детская складная модель ворот обладает следующими преимуществами:

  • не создает трудности при транспортировке в легковом автотранспорте;
  • процедура сборки и демонтажа не создает значимых трудностей;
  • благодаря специальным креплениям в виде колышков футбольные детские ворота обладают устойчивостью после фиксации каркаса на земле.

Цельные

Неразборный цельный футбольный инвентарь состоит из алюминиевого каркаса, оснащенного сеткой, крепление которой производится специальными клипсами. Подобные футбольные конструкции относятся к полупрофессиональному оборудованию и предназначены для стационарного расположения на детских площадках. Причем целевая аудитория – подросшие мальчишки.

При необходимости перевозки легковой автомобиль не справится с поставленной задачей, поэтому для перемещения футбольных ворот на значительные расстояния потребуется дополнительно позаботиться о наличии прицепа. В зависимости от возраста игроков, детские цельные ворота выпускаются различных габаритов.

Мини экземпляры

Миниатюрные модели футбольного инвентаря ориентируются на малышей, которые делают первые шаги в популярной игре. Конструкции выполняются из облегченных материалов, производители предлагают разборные или монолитные детские ворота. В основном это общая рама без боковых опор, оснащенная сеткой. Размеры мини экземпляра примерно вдвое меньше от стандартных моделей. Наиболее распространены пластиковые детские мини ворота, хотя существуют и металлические модели, стоимость которых достигает полноценного футбольного инвентаря.

Изготовление сетки

Конечно, купить можно и готовое изделие, но существуют и другие варианты обустройства футбольной конструкции защитным элементом. Наиболее простой выход – найти среди заядлых рыбаков отслужившую свой срок снасть. Но это не совсем эстетично – украшать новенькие футбольные ворота старой сеткой. Лучше идти до конца и сделать ее своими руками. Выберите наиболее удобный способ из предложенных ниже вариантов:

Умение плести рыболовную сеть, наличие челнока и деревянной пластины для набора петель позволяет сделать сетку для футбольных ворот за пару вечеров. Ширина продолговатой пластины равняется размеру квадрата (ячейки) для будущей сетки. В качестве материала подойдет бабина капроновых ниток. Преимущества способа – прочность изделия, среди недостатков отмечают сложность процесса и потребность в сопутствующих инструментах.

Игра в футбол, хорошее спортивное развлечение для детей любого возраста. Тем более, что для этой игры много не надо, ровная площадка, мяч и какое нибудь подобие ворот. Мяч придется купить, площадка найдется на участке, а небольшие легкие ворота можно сделать своими руками из ПВХ труб.
По размеру ворота скорее детские, для младшего возраста. Ребенку настоящие футбольные ворота слишком велики и непонятны. Всего и надо купить и нарезать по размеру несколько труб и затем соединить их между собой тройниками и коленами.

В этом варианте конструкции использовались трубы ПВХ диаметром 20 мм. , общей длиной примерно 6 метров.

Еще понадобятся колена 90*, шесть штук.

Тройники четыре штуки.

Размеры деталей ворот из труб.

Длина 150 мм. — 4 штуки.
Длина 450 мм. — 4 штуки.
Длина 600 мм. — 2 штуки.
Длина 780 мм. — 2 штуки.

Размеры ворот в дюймах.

Самые длинные трубы идут на задние диагональные укосы, их ставят уже в конце сборки. Сначала собираем вертикальные стойки и верхнюю перекладину из трех деталей с установленными тройниками.

Собираем нижнюю горизонтальную трубу, так же с тройниками и затем соединяем детали коленами, а задние укосы вставляем в тройники. Для прочности все соединения можно дополнительно склеить, только ворота получатся не разборные.
Если трубы входят в фитинги достаточно плотно, то детали ворот можно и не клеить. Близко к теме, самодельный .

Ворота получаются высотой 600 мм. , шириной 750 мм. , глубиной по нижней перемычке 450 мм. .
Это для маленьких детей, для школьников лучше увеличить размеры деталей в два-три раза и трубы взять большего диаметра.

Фото sixsistersstuff.com
Задник закрывается тонкой сеткой из капрона или другого материала. Сетка набрасывается на ворота сзади и прихватывается к стойкам перевязками из шпагата. Главное здесь то, что используя такую простую конструкцию, Вы сможет собрать ворота нужного размера.
Удачного отдыха и развлечений!

Здравствуйте. Сегодня мы поговорим о создании больших футбольных ворот. Ранее мы рассказали в подробностях, . Так вот, если вы хотите сделать, так скажем, настоящие футбольные ворота, вам надо уяснить, что для их создания вам понадобится достаточно много материалов, в частности труба круглого сечения. Как вы можете видеть, конструкция футбольных ворот не отличается сложностью, опорная рама соединена со створом ворот, а по краям обустроено две угловых связки.

Соединять отдельные части каркаса ворот можно разными способами. Тут мы видим комбинированный вариант. Проще всего, конечно же, сварить каркас. И еще, не забудьте про трубки, с помощью которых можно фиксировать ворота на месте. Через эти трубки вбиваются штыри.

Для фиксации сетки необходимо наварить металлических колечек. Сделать их можно из простой стальной проволоки. Здесь нет абсолютно ничего сложного.

В данном случае видно, что углы конструкции, а если быть точнее крестовины. Являют собой угловые детали, сваренные отдельно, но тут и конструкция собранная достаточно сложным способом. Мы вам советуем сделать все намного проще, сварив углы просто срезами труб.

На фото ниже продемонстрирован боковой вид футбольных ворот. Ну и само собой, собрав ворота, вам надо их покрасить. Что касается сетки, ее можно купить или сделать самостоятельно.

Совсем не обязательно делать большие ворота, хотя, конечно, тут все зависит от желания. Многие хотят играть с большими воротами.

К созданию на даче игрового поля вместо огорода мы с Женей шли долгих три года. И вот этой весной мы наконец-то порадовали сыновей — поставили двое футбольных ворот. В этом посте я расскажу о наших злоключениях с газонной травой и о том, как сделать футбольные ворота своими руками из пластиковых труб, верёвки и саморезов.

Футбольные ворота из пластиковых труб

Футбол – любимая игра миллионов людей. Один из главных ее атрибутов – ворота, которые можно установить на своем участке и наслаждаться игрой весь летний период, принимая участие в качестве игрока, или наблюдать за тем, как играют дети. В продаже имеются мобильные и стационарные футбольные ворота, но можно сделать их из пластиковых труб, например, своими руками. Это совсем не сложно.

Преимущества футбольных ворот из пластиковых труб

При выборе материала для изготовления ворот следует исходить из практичности, поэтому лучшим решением будет приобрести пластиковые трубы. Ворота из пластиковых труб имеют ряд преимуществ, в отличие от металлических и деревянных конструкций:

  • легко собираются;
  • мобильные;
  • не требуют покраски;
  • не травмоопасные.

Ворота из труб достаточно прочные, а процесс изготовления наименее трудоемкий в сравнении с другими материалами. Пластик не подвержен гниению и коррозии, поэтому изделия из этого материала можно оставлять на улице круглый год.

Футбольные ворота состоят из каркаса и сетки. Для изготовления каркаса предварительно необходимо сделать замеры и нарисовать чертеж, согласно которому осуществлять сборку. Оптимальные размеры конструкции для домашней игры в футбол:

  • ширина 130-150 мм;
  • высота 120 мм;
  • глубина 100-110 мм.

Для детских футбольных ворот своими руками можно уменьшить размеры, но главное – соблюсти пропорции, тогда они будут удобны для проведения игр.

Размеры больших ворот.

Чертеж и детали.

Для быстрого изготовления футбольных ворот лучше заранее купить все необходимые материалы и подготовить инструменты, чтобы процесс сборки не тормозился из-за отсутствия чего-либо.

Закупить необходимо следующие комплектующие для возведения конструкции:

  • полипропиленовые трубы диаметром 50 мм – 3 штуки;
  • тройник для труб – 2 штуки;
  • пластиковое колено – 4 штуки;
  • бельевая веревка;
  • саморезы;
  • толстая проволока.

При покупке труб следует исходить из размеров каркаса и на каждую величину закупить по 2 штуки, а также 2 штуки длинной 150-200 мм для закрепления конструкции на грунте.

Из инструментов необходимо следующее:

  • рулетка и карандаш;
  • лопата;
  • молоток;
  • шуруповерт.

Для изготовления двух футбольных ворот указанные материалы следует приобрести в двойном количестве.

Трубы полипропиленовые.

Тройники.

Колено.

Веревка бельевая.

Процесс сборки и установки ворот

Перед началом процесса сборки следует выбрать подходящее место для установки ворот.

Не стоит их монтировать напротив окон или бьющихся предметов, например, напольных ваз у входа в дом, или напротив места, где ставится автомобиль.

Также не желательно, чтобы мяч постоянно попадал при игре в огород, это может поломать насаждения. Оптимальным вариантом будет разместить атрибут футбола напротив забора, если он выполнен из металлической сетки.

Процесс сборки конструкции состоит из следующих этапов:

  1. Соединить две трубы, которые будут выполнять роль штанг, с третьей верхней трубой при помощи пластикового колена.
  2. К нижней части штанг присоединить тройники.
  3. Для создания глубины конструкции вставить по одной трубе в каждый тройник и при помощи еще двух колен присоединить трубу к задней нижней части конструкции.
  4. Все места соединения закрепить при помощи саморезов.

Чтобы ворота не улетали вместе с мячом, когда он в них попадает, необходимо придать им устойчивость. Для этого следует выкопать две лунки глубиной 150-200 мм.

Далее к тройникам, которые находятся в нижней части штанг, прикрепить небольшие трубы, длина которых соответствует глубине выкопанных лунок, вставить в них и хорошо утрамбовать землей. Заднюю нижнюю часть ворот также необходимо закрепить.

Для этого следует согнуть три прутка толстой проволоки, чтобы получились скобы, и вбить их в грунт молотком, прихватив в трех местах заднюю трубу, прилегающую к земле.

После того как каркас смонтирован и установлен, на него необходимо повесить сетку. Можно использовать рыболовную, но можно сплести ее самостоятельно:

  1. На всех шести сторонах конструкции отметить через каждые 10 сантиметров точки и вкрутить в них саморезы.
  2. Наматывать бельевую веревку, начиная с низа к верхней части, фиксируя ее на саморезах.
  3. После того как веревка натянута вертикально, следует выполнить горизонтальное плетение, при этом в местах пересечения с вертикальной нитью закреплять веревку при помощи узелка.

В результате должны получиться квадраты со сторонами в 10 сантиметров. При плетении веревок необходимо следить, чтобы они не были натянутыми как струна, а немного провисали.

На этом процесс изготовления и установки завершен, можно приступать к игре.

Ворота

Когда поле для мини-футбола имеет правильные размеры и четкую разметку, то остается последний штрих – установка ворот, которые монтируются по центру каждой вратарской линии. Параметры ворот:

  • высота – 2 метра;
  • расстояние между штангами – 3 метра;
  • ширина и глубина стоек – 8см.

Также важно отметить, что сетка обязательно крепится сзади ворот ко всем штангам и перекладине. При этом нижний край сетки также должен к чему-то крепиться, чтобы в итоге забитый мяч оставался в сетке и судьи, собственно, как и все остальные могли наглядно зафиксировать гол

Что касается покрытий, сегодня существует огромный выбор профессиональных покрытий, которые в свое время заменили привычный нам спортивный паркет. Понятное дело, что на профессиональные площадки стелют качественное покрытие, когда в бюджетных залах многие до сих пор играют на паркете, что, кстати, порой бывает удобнее, особенно, для старой школы игроков, которые выросли на подобном покрытии и чувствуют себя на нем комфортно.
