Как поднять гаражные ворота своими руками

Инструкция по увеличению металлических гаражных ворот

Потом уже нужно привязать остатки балки к верхнему углу ваших ворот металлической проволокой (привязывать нужно через каждые 15 сантиметров). Затем распилите болгаркой оставшуюся часть балки на три части, после чего откручивайте постепенно проволоку и снимайте аккуратно эти части. Далее нужно убрать верхний угол ворот при помощи углошлифовальной установки и круга для резки по камню и металлу.

Процесс увеличения гаражных ворот

По боковым краям ворот прикрепляем уголки при помощи сварки, которые остались от вышеуказанной процедуры. Их нужно прикрепить швеллером, который будет служить в качестве поддержки плиты вашей улучшенной конструкции ворот.

Используя оставшиеся кусочки уголка и небольшого количества подручного материала нужно увеличить каркас ворот. Так мы укрепляем саму основу ворот, ведь из-за смены конструкции меняется сила и направления нагрузки.

Затем нужно сварить все металлические листы в стык по внутренней стороне ворот. Листы лучше всего нужно сваривать постепенно, используя десяти сантиметровые пропуски между швами. Такие швы хорошо применять для достижении максимальной прочности в местах сварки. Только такого эффекта можно достигнуть, если вы будете делать небольшие, пяти сантиметровые швы.

Процесс надставки металлических листов на гаражные ворота

Теперь нам нужно заменить старый верхний засов на новый. Для этого выпиливаем старый замок, а на его место наварить остатки водопроводных труб. Делаем в швеллере отверстие для засова, а потом укрепляем этот швеллер дополнительно сваркой.

Вот собственно и все. По окончанию нужно покрасить новые ворота краской подходящего цвета. Не забудьте восстановить вентиляцию и проводку в гараже. Иначе могут возникнуть проблемы. Теперь ваши гаражные ворота достигли нормального размера, чтобы вы без проблем смогли парковать в гараже свой любимый автомобиль.

Гаражные ворота увеличены — фото

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5-6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Какие причины приводят к необходимости изменения геометрии проема или ворот

Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.

  • Возникла общая усталость используемого металла и нужна его замена.
  • Просели шарниры ворот.
  • Произошла естественная деформация конструкции по окончании монтажа.
  • Просел проем или рама, в которую установлены ворота.
  • Одна стена гаража просела несколько больше другой, что создало перекос проема для ворот.
  • Из-за жаркой, безоблачной погоды возникла тепловая деформация металлических конструкций.

Помимо этого могут возникнуть внешние причины:

  • Владелец гаража приобрел машину выше прежней, она не проходит по имеющимся габаритам.
  • В проекте была ошибка в нижнем зазоре, что затрудняет открывание ворот зимой.

Как исправить геометрию ворот

Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:

Просели петли. Причиной может быть большой вес гаражных ворот.

Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:

  1. снимается с петель створка;
  2. на ось, расположенную в нижнем шарнире, надевается шайба нужной толщины;
  3. створка возвращается на место.

Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:

  1. исправить малые перекосы створок;
  2. поднять ворота на небольшую высоту;
  3. движение створок на петлях сделать легче.
  1. обрезка нижней части болгаркой;
  2. крепление резиновой полосы, чтобы можно было убрать щель.

Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.

При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:

  1. срезать балку;
  2. обрезать металл;
  3. балку приварить на место.

Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.

Из-за деформации проема произошел перекос створок. Если проем не трогать, то наиболее просто можно определить зону перекоса. Чаще всего створки могут не смыкаться в нижней или верхней части конструкции. В этом случае:

  1. на створке, которая не позволяет воротам сомкнуться, разрезается горизонтальная балка;
  2. спиливается несколько миллиметров;
  3. с некоторым усилием, возможно с использованием домкрата, прижимается вертикальная балка рамы и сваривается.

Как увеличить высоту проема гаража

Одним из самых распространенных вариантов изменения геометрии ворот гаража является их поднятие по высоте (см. Как поднять гаражные ворота и что надо делать).

Некоторые владельцы гаражей разбирают верхнюю часть проема, уменьшают количество рядов кирпича, заново обваривают раму так, чтобы увеличить высоту. Поднять верхнюю часть ворот на 14 сантиметров или уложить 2,5 ряда кирпичей очень сложно. Это можно решить другим способом.

Инструкция выполнения работ заключается в следующем:

  • В полу гаража продалбливаются канавки 2 — 2,5 ширины шины каждая, глубина их 10 сантиметров. Одновременно понижается уровень въезда, что позволяет избежать задевания крышей автомобиля верхней рамы при выезде. Рифленым металлом, который крепится на полу, застилается дно колеи.
  • Проем гаража можно выполнить по примеру размеров другой машины. При этом следует учитывать разницу размеров по высоте шин.
  • Определяется зазор между крышей машины и верхней рамой. Он должен быть свыше семи сантиметров.
  • С двух сторон в верхней части проема выпиливаются по 60 сантиметров швеллера.

Watch this video on YouTube

  • Выбивается несколько кирпичей.
  • Обвариваются образовавшиеся П-образные конструкции швеллером, закрепленным в кирпиче.
  • Немного поднимаются нужные листы, чтобы закрыть эти отверстия.
  • Переносится гаражный засов и электропровода, размещенные в верхней части ворот.

При подготовке к изготовлению гаража сначала следует рассчитать величину проема строения и будущих ворот, с учетом возможной смены автомобиля на большие габариты. Лучше, если сразу будут устроены широкие гаражные ворота, чтобы не пришлось их в скором времени увеличивать.

Как правильно выполнять строительство гаража, увеличивать при необходимости величину проема и ворот, подскажет видео.

Хорошие ворота — безопасность вашего имущества

  1. Автомобиль должен легко заезжать в помещение.

Размеры ворот должны обеспечить нормальный заезд. Все зависит от модели вашего автомобиля. Ширина проема должна быть такой, чтобы при остановке в нем машины оставался зазор примерно в 30 см. Высота для легковой машины должна составлять от 1,70 до 2 метров, для грузовика — 2,5 метра.

  1. Ворота должны быть прочными и устойчивыми к взлому.

Ворота должны защищать ваше имущество. Защитные функции зависят от материала, из которого будет сделана конструкция. Металлические — самые надежные и прочные. Стальной оцинкованный лист шириной в 2,5 мм отлично справится с этой задачей. С помощью накладных запоров для внешних колодок и бронированных накладок на внутренний замок можно дополнительно укрепить конструкцию. Деревянные двери не очень надежные, поэтому их можно устанавливать лишь на охраняемых стоянках.

  1. Ворота должны быть стойкими к воздействию внешних факторов.

Чем плотнее полотно прилегает к раме, тем надежнее защита. Используйте вертикальные запоры для фиксации нужного положения двери. Вертикальные запоры предотвращают перекос конструкции, а также надежно держат дверь. Можно использовать уплотнитель для еще более сильного прилегания конструкции к раме.

Основные причины изменения геометрии ворот, или проёма

Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).

Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.

В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.

Увеличить проект гаражных ворот

Данный способ используется нечасто, так как является весьма трудоемким.

По высоте

Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.

Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.

В ширину

Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.

Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».

Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).

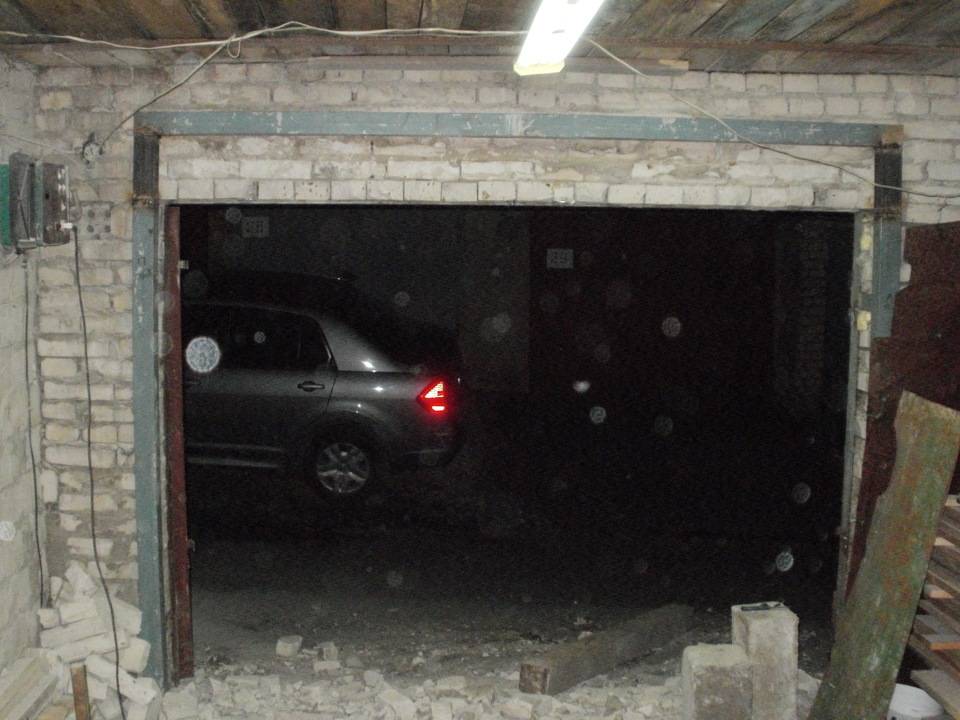

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Это интересно: Жидкое стекло и его применение

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

  • На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
  • Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
  • Самый сложный вариант – случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.

К сведению!
Упростить ситуацию может наличие бетонной перемычки над гаражными воротами. Грамотные строители таким способом при строительстве гаража переносили часть нагрузки от плит перекрытия на боковые сегменты стены.

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

  1. Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
  2. Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет!
Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Зачем поднимать ворота

Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:

  • износ петель;
  • деформация рамы;
  • неправильное проектирование;
  • нарушение целостности фундамента;
  • замена транспортного средства.

Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.

Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.

Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.

Это интересно: Дренажная система «Softrock»

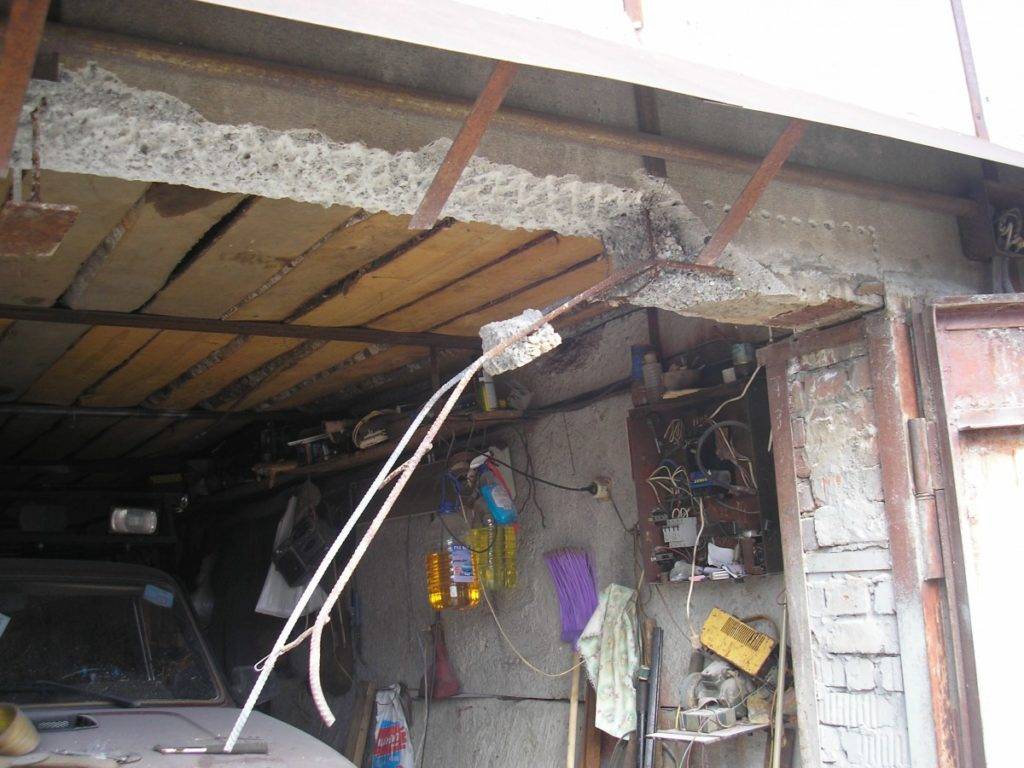

Уменьшение перемычки

Этот вариант подъема створок можно назвать одним из самых сложных и затратных по времени и силам. Но получаемый результат можно считать самым эффективным. Этот вариант еще называется подъемом рамы. Для его реализации потребуется полностью снять створки гаражных ворот. В некоторых случаях раму можно не демонтировать, но необходимо освободить ее от фиксаторов, которые удерживают ее в стене. Это могут быть металлические куски арматуры, которые загнаны в отверстия. Проще будет выполнить подъем, если в верхней части рамы в качестве перемычки применяется кирпичная кладка. В этом случае достаточно будет убрать один или несколько рядов. Все будет зависеть от требуемой высоты подъема рамы гаражных ворот.

Если над перекладиной рамы находится бетонная перемычка, тогда придется приложить больше усилий. При использовании стандартного элемента будет возможность поднять ворота примерно на 10 см. Это связано с тем, что как раз на этом уровне находится бетон, а дальше идет армирование. Потребуется перфоратор с длинным буром. Диаметр бура подбирается в 10 или 12 мм. Болгаркой отмечается линия, по которой будет осуществляться сверление. Она должна быть горизонтальной и находится непосредственно под армированием. Подряд сверлятся отверстия без большого зазора. Следующим шагом устанавливается зубило и начинается отбивание верхней части перемычки. Как только задача завершена, необходимо убрать остатки бетона и выровнять поверхность перемычки.

Следующим шагом будет подъем рамы на необходимую высоту. Если металлические фиксаторы уже срезаны, необходимо пройтись перфоратором с зубилом в тех местах, где рама забетонирована в стене. Она должна быть полностью освобождена и свободно перемещаться. Поднять раму можно двумя способами:

  • клиньями снизу;
  • домкратом сверху.

В первом случае действовать необходимо начиная от середины. В этом место подкладывается прочный лом и начинается медленный подъем. С краев начинать не стоит, т. к. раму ворот просто заклинит в проеме. После небольшого подъема, необходимо подставить деревянные распорки под раму. Далее можно переходить поочередно к левому и правому краю. Как только один из них будет поднят, то под него также подкладывается клин. Стоит понимать, что крайние точки, могут поддаваться сложнее, чем центральная. Когда удастся добиться большого зазора, в него устанавливается один или несколько подкатных домкратов.

Дальнейший подъем производится с использованием домкратов

При этом важно действовать синхронно с помощником или выполнять подъем на небольшой уровень на каждом домкрате поочередно. Не стоит пытаться сделать все быстро, т

к. раму может перекосить. Если это произошло, тогда необходимо опустить один из домкратов и постучать кувалдой по раме гаражных ворот. Операцию можно выполнить и другим образом. При невозможности поместить распорки и домкрат под порог рамы необходимо сделать это под ее верхнюю перекладину. Домкраты в этом варианте монтируются таким образом, как показано на схеме выше. Под них делаются высокие подставки из балок. Сверху на головку укладывается прокладка из доски, чтобы не было соскока. Подъем рамы ворот гаража также необходимо осуществлять равномерно.

После такой операции петли ворот переваривать в большинстве случаев не требуется, т. к. они монтируются на свое обычное место. Вопрос возникает в отношении нижней части ворот, т. к. там образуется щель, равная высоте подъема рамы. Ее можно закрыть, наварив на ворота листовой металла. Она также подойдет для образования порога, который предотвратит попадание дождевой воды внутрь помещения. Последний вариант необходим, если ворота изначально находились слишком низко.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Этапы установки гаражных ворот

Прежде всего, снимите мерки, чтобы понять размер будущих ворот. Как правило, своими руками делают распашные металлические гаражные ворота. Этот вид более простой и дешевый. Откатные ворота сделать будет сложнее и дороже, но при этом также возможно. Необходимо взять чертеж, купить готовый комплект системы для сборки. В комплект входит инструкция по установке, с помощью которой делается монтаж конструкции. Как правило, их устанавливают на дачах, в частных домовладениях, складах.

Также можно уменьшить затраты, установив автоматику самостоятельно. Взять чертеж, купить необходимые комплектующие и следовать инструкции.

Изготовить распашные ворота можно, не покупая дорогих комплектующих. В качестве материалов используют профиль, листовой металл 1-3 мм, стальной уголок.

Установить гаражные ворота можно в несколько шагов:

Шаг №1. Изготовление рамы

Рама включает в себя внешний и внутренний каркас из стального уголка, размеры которого составляют 65х65 мм. Потребуются такие инструменты:

  • Болгарка;
  • Уровень строительный;
  • Угольник;
  • Сварочный аппарат;
  • Рулетка.

Ориентируемся на высоту и ширину ворот при изготовлении рамы. Отмерьте и отрежьте заготовки для рамы из железного уголка с сечением 16-20 см. Строго по уровню сформируйте будущий каркас, используя подкладки. Затем выставите углы с помощью угольника. Проверьте, чтобы диагонали конструкции были одинаковы, и затем ее сварите.

Для того чтобы полотно плотно прилегало к поверхности каркаса, внешняя его сторона должна быть ровной. Зашлифуйте сварочные швы. Сделайте из остатков уголка рычаг, который потом приварите к углам рамы, что будет их дополнительным укреплением.

Шаг №2 Делаем каркас

Нужно сделать каркас для двух распашных створок. К каждой из них крепится железное полотно. Используйте профиль размером 60х20 мм для изготовления каркаса.

Направляющие вставьте в раму, выровняйте каждую сторону. Между ними сделайте зазор 20 мм для того, чтобы створки свободно двигались. Проверьте прямые углы каркаса, затем сварите профили. Ваш каркас готов.

Шаг №3 Обшивка

Для сварки ворот используйте оцинкованное металлическое полотно толщиной 2-3 мм. Необходимо выкроить нужный размер, при этом обязательно наложить створки друг на друга на 10-20 мм. Таким образом, правое полотно будет нахлестываться на левое.

Свариваем снизу и прикрепляем его к каркасу.

Укрепление ворот возможно путем усиления: приварите горизонтальный железный пояс на высоте одного метра.

Шаг №4 Установка

Установите на ворота гаража силовые петли. Нижнюю часть необходимо приварить к раме гаража, а верхнюю к наружной стороне. Для этого приложите к верхней части петли и створке изогнутую линию металла толщиной 0,5-0,7 см. Для более прочного соединения можете использовать вкладку из арматуры.

Для надежной фиксации положения механизма необходим засов. Для этого можно использовать конструкцию с вертикальным штифтом. Просверлите дырки в потолке и в полу. Приварите к каркасу направляющие петли. Для штыря используйте трубу диаметром 20-25 мм.

Можно также использовать зажимной способ засова конструкции.

Шаг№5 Покраска

Обязательно покрасьте полотно: это защитит его от неблагоприятных воздействий таких, как осадки, влага, повреждения. Перед покраской погрунтуйте, на поверхность нанесите несколько слоев краски для металла.

Шаг№6 Монтаж

Прежде всего, установите раму. Она должна способствовать свободному движению створок.

Установить ворота несложно. Сначала к откосам проема прикрепите наружную и внутреннюю часть рамы, используя железные штыри длиной в 15-18 см. Обварите их выступающие концы, затем зашлифуйте болгаркой и закрасьте.

Сварка ворот самостоятельно

Эти части прочно скрепите между собой металлическими перемычками толщиной 20-40 мм через каждые 60 см. Это делается для того, чтобы в ближайшее время не нужно было делать ремонт конструкции. Далее, навесьте створки на петли и проверьте, насколько легко они двигаются.

Бывают случаи, когда в процессе эксплуатации необходимо подкорректировать работу ворот, так как они по каким-либо причинам плохо функционируют.
