Дымогенератор для холодного копчения своими руками

Виды самодельных генераторов

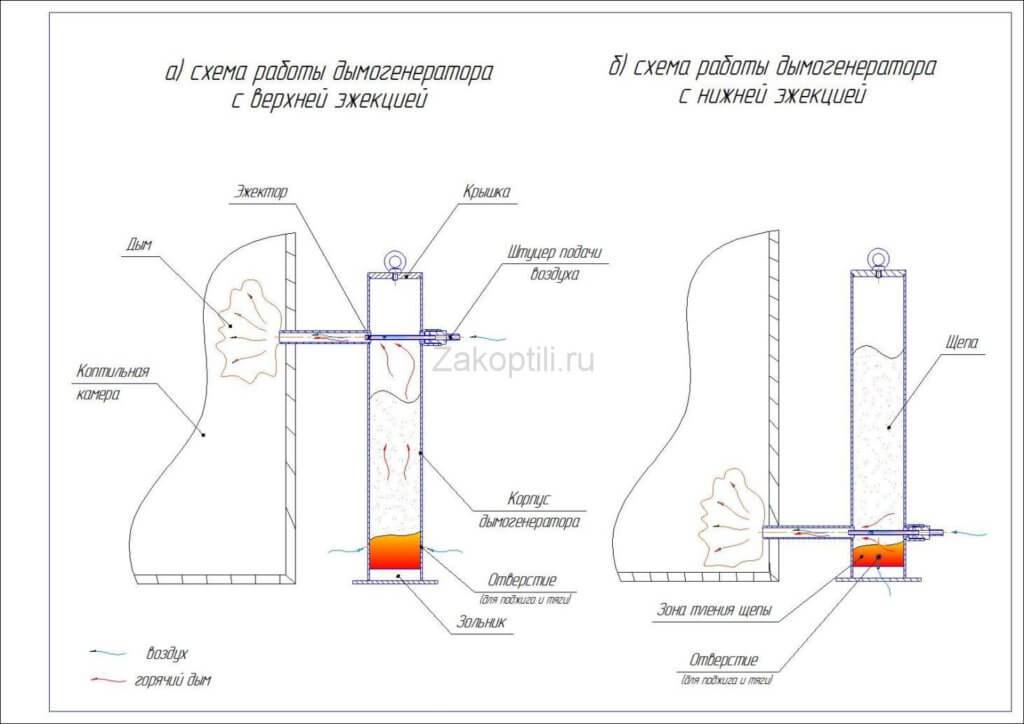

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Эжектор

Эжектор – ключевой рабочий узел дымогенератора, который устанавливается на выходе из камеры сгорания.

Он выглядит именно так, если речь идет о конструкции с верхним заборным патрубком. Если же заборная трубка находится внизу камеры сгорания, то эжектор монтируется снаружи (в верхней части дефлегматора) – на трубе, соединяющей нижний заборный патрубок и верхнюю трубу, подающую дым в коптильную камеру.

Принцип работы эжектора становится понятен, если посмотреть на рабочую схему устройства.

Основные размеры эжектора – это диаметры внешней и внутренней трубки устройства, а также расстояние, на которое внутренняя трубка (подающая чистый воздух в систему) заходит в выходную систему дымогенератора.

Размеры выходного отверстия нам уже известны – это проходной диаметр трубы ¾ дюйма. Что касается проходного диаметра внутренней трубки: 6-8 мм – оптимально.

Ratex Пользователь FORUMHOUSE

Если воздуходувка не очень мощная, то желательно трубочку для эжектора использовать с внутренним диаметром – 8…10 мм. Хотя, люди ставят и на 6 мм.

С помощью нехитрой смекалки и материалов, которые можно приобрести в любом строительном магазине, эжектор собирается в течение нескольких часов (максимум).

На какое расстояние маленькая трубка должна заходить в трубу с большим диаметром? Этот параметр имеет большое значение, ведь от него зависит уровень тяги и устойчивое тление щепы. Оптимально – тонкая трубка должна заходить в трубу ¾ дюйма на 2 см или же на 1…1,5 см от зеленой метки (смотрите фото). Перед осуществлением пробного запуска внутреннюю трубку рекомендуется делать с запасом по длине. Укоротить ее до оптимальных размеров можно по результатам эксперимента.

Трудно ли сделать дымогенератор? Плюсы и минусы самодельного устройства

Описанный агрегат имеет как положительные, так и отрицательные стороны.

Если говорить о плюсах, то к ним относятся: простота в сборке и обслуживании, эффективная работа, отсутствие каких-либо финансовых затрат на создание конструкции и поддержание агрегата.

Но у дымогенератора имеются и отрицательные стороны. Одной из них является необходимость поддерживать тление древесной щепы в постоянном режиме. Дым относительно низкой температуры не способен быстро довести продукты до готовности. Мясо и рыба должны коптиться в течение 2 суток. За меньшее время достичь готовности можно только путём повышения температуры.

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

  • Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
  • Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.

Вместо этого узла можно использовать подходящие стандартные метизы

  • Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
  • Верхняя крышка должна закрываться плотно.
  • Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
  • После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

Watch this video on YouTube

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения. За самодельным генератором нужно постоянно присматривать

Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом

За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

ОшибкиОписание
Недостаточное количество солиЕсли мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влагиНельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной солиДля сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчениемДля изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепаЕсли вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копченияПосле того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10−12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

Коптильня холодного копчения с дымогенератором своими руками

Фото: Коптильня холодного копчения с дымогенератором

Для того, чтобы правильно построить коптильню холодного типа, важно знать принцип её работы. Схема стандартной конструкции довольно простая:

  • дымогенератор (топка для коптильни) — камера, где сгорают щепки и образовывается дым, необходимый для готовки ингредиентов;
  • дымовой канал — труба, посредством нее дым остывает и подаётся в камеру готовки;
  • коптильня — место, куда закладываются продукты и выполняется сам процесс.

Чтобы соорудить самую простую стационарную коптильню, необходимо выполнить несколько действий:

Выбор места

Небольшую систему можно обустроить в частном доме или на даче. Площадка должна соответствовать нормам пожаробезопасности и быть рассчитана для прокладки трубы, соединяющей печь и коптильню, длиной от 2 до 7 метров;

Выбор габаритов

Размеры коптильни должны быть заранее продуманы исходя из предполагаемого объёма закладки. Если сделать слишком маленькую камеру, придётся готовить в несколько закладок, если слишком большую, будет повышенный расход щепки, при этом мясо не получится таким вкусным и ароматным.

Из какого дерева делают коптильню холодного копчения

Фото: Коптильня холодного копчения своими руками из дерева

Ввиду низкой температуры, необходимой для правильного процесса изготовления продуктов, шкаф для коптильни довольно неприхотлив к материалу, из которого она организовывается. Поэтому можно как возвести стационарный домик из дерева или кирпича, так и использовать уже готовые ёмкости: бочку, фанерный ящик и даже старый холодильник.

Считается, что деревянная постройка идеально подходит для рыбы или для мяса.

Список строительных материалов

Для сооружения коптильни потребуется:

  • деревянная конструкция, бочка или вагонка для коптильни;
  • жестяной лист;
  • решётка;
  • труба диаметром не менее 100 мм;
  • кирпич, ёмкость для топочной камеры;
  • соединительные детали (болты гвозди, цемент, в зависимости от выбранного материала строительства);
  • лопата и другой строительный инструмент (список зависит от материала, выбранного для организации камер системы).

Процесс строительства

После того как подготовлен инструмент, нарисованы чертежи и выбран участок, приступайте к изготовлению коптильни:

  • грунтовые работы. Выкопайте в грунте канал на глубину до 50 см, куда будет закладываться дымоход. Трубу кладите выше камеры дымогенератора. Углубление для камеры готовки сделайте глубиной до 70 см. Попадая в эту фильтрационную камеру, дым будет немного задерживаться и фильтроваться, после чего направлятся в коптильню;
  • закладка. Залейте цементом пол камеры горения, выложите кирпичную камеру из огнеупорных блоков, дымоходная труба закладывается в канал и засыпается. Далее, возведите минифундамент коптильни для домика для продуктов (он должен немного выступать над землёй);
  • утрамбуйте грунт и дождитесь высыхания кирпичной кладки;
  • приступайте к созданию самой коптильни. Если она делается из бочки или холодильника, сделайте в них нужные технологические отверстия и закрепите на организованном постаменте. Деревянная коптильня сбивается из заранее подготовленных брусков из крепких пород древесины, в домик. В крыше делаем отверстие и устанавливаем трубу для отвода отработанного дыма;
  • чтобы контролировать температуру готовки, нужно установить термометр.

Система готова к тестовой протопке, которая позволит понять правильно ли построена конструкция.

Мобильная коптильня

Фото: Рыба в коптильне холодного копчения

Изготовить коптильню можно не только для использования на открытом земельном участке. Можно собрать компактную складную конструкцию из огнетушителя, баллона или небольшого бака, которую можно использовать в гараже, или при поездке на природу. Хранить такую установку в сложенном состоянии можно даже в кладовке обычной квартиры или на балконе.

При отсутствии желания конструировать систему самостоятельно, возможно приобрести готовый вариант: электрическую или коптильню на газу, которая позволит готовить не только летом, но и дома, зимой.

Как работает дымогенератор

В обыкновенной коптильне, где сжигаются дрова, процесс занимает длительное время и запас топлива. С дымогенератором всё проще. В основе дымового процесса — медленное тление топлива. К установке подключён вентилятор «или компрессор», нагнетающий воздух. Отсюда дым попадает в коптильню, где развешиваются «или ложатся на полки» продукты. Как видите, всё просто. Зато результат работы такого устройства стоит его сборки. Так, играя со специями и топливом, можно добиться разных вкусовых качеств от одного и того же мяса. Кроме того, как уже было сказано, оно будет храниться дольше, чем обычное.

Топливо для генераторов

Некоторые покупные модели имеют электрическую или газовую топку. Однако такое копчение может довольно сильно ударить по кошельку пользователя. А вот устройство, работающее на измельчённой древесине, щадит Ваши сбережения. Во-первых, оно не требует электроэнергии; во-вторых, у многих владельцев частных домов, которые, как правило, и собирают эти генераторы, дерева полно. Впрочем, тем, у кого его нет, унывать не стоит, так как топливо можно купить в магазине. Щепа или опилки могут быть от любого дерева, кроме вечно зелёных «таких, как, например, сосна»: с таким топливом Вы только испортите мясо, сделав его горьковатым.

Немаловажен и размер измельчённого дерева: так, для более мелких опилок нужно добавить в конструкцию пружину, позволяющую проходить дыму беспрепятственно. Более крупные элементы таких усовершенствований не требуют.

Охлаждение дыма

С возникновением дыма разобрались. Но вот тем, кому хочется использовать технологию холодного копчения, этого мало. Здесь требуется понижение температуры дыма. Как этого добиться? Есть два способа:

  • водяной. Внутри генератора устанавливаются два резервуара. В одном из них циркулирует вода, другой же отвечает за охлаждение дыма, который просто соприкасается с охлаждёнными стенками;
  • воздушный. В этом случае дым прогоняется воздухом через трубу, имеющую форму змеевика. Такой способ выбирается чаще всего, поскольку отличается дешевизной и простотой конструкции.

Несколько правил безопасности

Перед тем, как обирать дымогенератор, нужно учитывать следующие пункты:

  • проводка должна выдерживать высокие температуры и находиться как можно дальше от нагревательного элемента;
  • поверхность, на которую Вы собираетесь устанавливать конструкцию, должна быть защищена от возможных возгораний;
  • при выборе материала лучше остановиться на металле, окрашенным жаростойкой краской;
  • если есть возможность, предусмотрите автоматику для отключения, чтобы агрегат внезапно не вышел из строя.

Где крепить эжектор

Этот вопрос встаёт передо всеми, кто собирает дымогенератор для холодного копчения своими руками. Можно установить основную часть агрегата как снизу контейнера, так и сверху. В первом случае эжектор работает хорошо, но с рядом минусов. Для начала, придётся ограничить камеру по высоте, иначе огонь просто тухнет. Но из-за этого уменьшается время работы генератора. Кроме того, нужно защитить трубу, в которую из-за низкого расположения может попасть щепа и закрыть ход дыму. Также при отключении компрессора подача дыма прекращается из-за отсутствия естественной тяги. Поэтому есть смысл расположить эжектор сверху, поскольку в таком случае эти недостатки исчезают.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Зольник и колосниковая решетка

Как можно увидеть на фото выше, нижняя часть камеры сгорания оснащается колосниковой сеткой или решеткой. Это обязательный элемент установки, который служит для поддержания щепы, еще не успевшей прогореть.

Поверх колосниковой решетки в корпусе камеры сгорания проделывается отверстие для розжига щепы (диаметром 8-10 мм). В процессе работы отверстие розжига будет выполнять функцию поддувала. Одинаково распространены дымогенераторы как с одним, так и с двумя (противоположными) отверстиями поддувала. Если щепа будет прогорать слишком быстро, одно из отверстий в любой момент можно закрыть.

Объем и высота зольника рассчитываются, исходя из количества пепла, образующегося в процессе работы. Как показывает практика, даже при длительном копчении пепла в зольнике скапливается очень мало: 1-2 спичечные коробки. Поэтому высота зольника может быть равна и 5-ти, и 3-м сантиметрам. Этого будет вполне достаточно для однократного копчения (для одной загрузки щепы).

Отверстие розжига, расположенное над колосником – это классический вариант конструкции дымогенератора. Кто-то располагает поддувало непосредственно в камере зольника. Принципиальных отличий в работе дымогенератора в этом случае не отмечается.

Tolyattinets

У меня отверстие для розжига находится ниже колосника. Сам зольник высотой где-то 3 см (от нижней крышки до колосника).

Раз уж зашла речь о расположении отверстий, определим правильное местоположение выходной трубы, которая будет служить для отбора дыма из камеры сгорания. С этим нам поможет опыт пользователей портала. Считается, что 5 см – это оптимальное расстояние от колосниковой решетки до центра выходного отверстия (актуально для устройств с нижним отбором дыма). В пользу обозначенного параметра говорит и успешный практический опыт, и «холодные» теоретические расчеты.

a-nry Пользователь FORUMHOUSE

В первых дымогенераторах описанной конструкции выходную трубу делали на расстоянии 50 мм от наглухо заваренного донышка. Поддувало располагалось в той же плоскости, но было развернуто на 90°. Думаю, что эта необходимость связана с накоплением золы, ведь если зола перекроет поддувало или выход, тяги не будет вовсе. По этой причине я у себя и сделал зольник.

Зольник лучше сразу делать в форме съемной нижней крышки. Впоследствии ее легко можно будет отсоединить, чтобы почистить дымогенератор.

Некоторые люди стремятся защитить выходное отверстие дымогенератора специальной сеточкой (чтобы из камеры сгорания в дымоход не попадали опилки, зола или не прогоревшая щепа). Делать этого не нужно, ведь наличие дополнительных элементов может привести к закоксовыванию отверстий или к зависанию щепы. Максимум, что можно сделать для защиты выходного отверстия – это установить над ним небольшой козырек.

a-nry

Выходное отверстие под резьбу 3/4 дюйма ничем не перекрывается. Новый ДГ сделан из нержавейки от дымохода (d=110мм, L=500мм). С двух сторон установлены крышки. В нижней крышке находится зольник и отдельное отверстие для запала. На выходное отверстие сделал внутренний «козырек» от засора мелкой фракцией. Тестовый запуск прошел на опилках: прогорело все – чисто и без зависаний.

Стальная водогазопроводная труба под резьбу ¾ дюйма – это лучший материал для системы каналов, соединяющих дымогенератор с коптильной камерой. В этом вопросе мнения пользователей FORUMHOUSE сходятся практически на 100%.

Делаем дымогенератор своими руками: пошаговая инструкция

Пример сборки дымогенератора рассмотрим на девайсе, который нужен для копчения холодного типа. Основой нашего генератора дыма выступит профильная труба сечением 10*10 см. Мы говорили, что нужна круглая труба. Но можно взять и профилированную. Дело в том, что круглая труба более доступна, а профилированная более привлекательно смотрится, когда дымогенератор собран. Какого-то принципиального влияния на процесс копчения разница в трубах не оказывает. Также круглую сложнее варить.

Итак, приступим к изготовлению дымогенератора своими руками. На расстоянии около 2-3 см от нижнего края нашей трубы с помощью болгарки делаем соответствующие пропилы (на двух противоположных сторонах трубы).

Далее мы вырезаем из металлической сетки квадрат (или круг), по размерам немного превосходящий сечение (диаметр) трубы. Вставляем сетку в трубу, закрепляем ее через пропилы. Сетка располагается со стороны днища. С противоположной стороны привариваем кусок трубы сечением 3/4 дюйма. Если у вас нет сварочного аппарата, а дымогенератор своими руками для копчения сделать очень хочется, то можно сварку заменить на винтовое соединение. Это дольше, но ничем не хуже, если винтовое соединение не будет давать утечек.

Далее строго напротив нужно приварить специальный штуцер, который необходим для подключения компрессора. Следует расположить этот штуцер таким образом, чтобы его центр точно совпал с центром приваренной ранее трубы сечением 3/4 дюйма.

Теперь понадобится труба сечением 1/2 дюйма. Трубу вставляем в приваренный штуцер. Она должна пройти через корпус и попасть в трубку сечением 3/4 дюйма, которая располагается напротив. Войти трубка должна ровно на 1 см (не больше и не меньше). Через эту трубку будет потом поступать воздух от компрессора в процессе работы. Это будет создавать тягу и стимулировать процесс горения. А регулируя мощность работы компрессора, можно регулировать интенсивность потока дыма.

Остается сделать крышку. Из листа металла вырезаем крышку (круглая или квадратная в зависимости от формы трубы). Размер крышки чуть больше, чем сама труба. В центре делаем ручку (лучше из дерева, так как дерево меньше нагревается). Чтобы сделать крышку удобной, нужно по всему ее периметру приварить полосу из металла (ширина полосы — около 1 см). Такая крышка не будет падать в процессе работы дымогенератора. Своими руками его оказалось сделать совсем не сложно.

Остается приварить четыре ножки (в районе закрепления сетки). Ножки делаются из прутков арматуры. На этом все, теперь вы знаете, как сделать дымогенератор своими руками. Можно приступать к испытаниям. Дымогенератор нужно ставить на негорючую поверхность. Если у вас остались какие-то вопросы, то фото дымогенератора для копчения, своими руками изготовленного, помогут вам все прояснить.
