Двухэтажный гараж своими руками + фото

Виды макетов и материалов для строительства

Как из гаража сделать жилое помещение? Сначала необходимо определиться с макетом.

ВНИМАНИЕ: Во время строительства четко следуйте выбранному чертежу. Отступление от макета может привести к негативным последствиям, вплоть до разрушения только что возведенной мансарды в течение короткого периода времени.. Мансарды бывают нескольких типов:

Мансарды бывают нескольких типов:

• с односкатной крышей;
• с двускатным типом крыши;
• тип ломаных линий кровли. Сюда можно отнести купольный, четырехскатный и прочие виды, ставшие популярными в последнее десятилетие.

Кроме того, мансарды подразделяются на несколько видов, исходя из особенностей конструкции гаража, над которым ведется надстройка:

1. Мансарды в один уровень с двускатным типом кровли.

   Такой вариант представляет собой простой утепленный чердак, оборудованный под жилое помещение. Преимуществом данного варианта является простота проектирования и строительства. Недостаток – ограниченность пространства, которое сокращается из-за низкого потолка.

2. Мансарды одноуровневые с ломаным типом крыши, с плоскостями, расположенными под разным углом наклона.

   Этот проект выглядит более привлекательно и дает большие возможности для дизайна интерьера. Внутреннее помещение выигрывает в площади, но недостатком здесь является трудоемкость проектировочного и строительного процессов. Как следствие, затраты на проведение работы резко возрастают.

3. Одноуровневый вид мансарды с конструкцией выноса консолей.

   Это один из современных вариантов надстройки, представляющий собой оригинальное архитектурное решение, позволяющее экономить жилое пространство. Кроме того, здесь есть возможность установки стандартных окон вертикального типа, ведь пространство не сокращается срезанным потолком.

Много здесь плюсов, но есть и один минус – трудоемкость строительства, ведь возведение каркаса требует смещения, а затем и выдвижения надстройки за границы конструкции здания. Выполнить эту работу могут только профессионалы высокого уровня.

Многоуровневый вид со смешанным типом крыши.

Данный вариант являет собой сложную конструкцию, требующую проектирования расчетов не только для помещения мансарды, но и лестницы, как одной из несущих конструкций надстройки.

Интересным моментом здесь является то, что комнаты располагаются на разных уровнях.

Многоуровневый вид лучше всего возводить при строительстве гаража. Надстройка потребует больших затрат финансов, времени и сил.

Материалы для гаража со вторым жилым этажом выбираются исходя из веса и состояния постройки.

Если Вы запланировали строительство дома с гаражом под мансарду изначально, то тут подойдут любые материалы: кирпич, камень, бетон, панели, бревно и проч.

Если постройка второго этажа в гараже осуществляется после возведения гаража, то нужно рассчитывать, какая нагрузка придется на несущую конструкцию. Чтобы не навредить стенам, лучше выбирать облегченные материалы: каркасно-щитовые, газобетон, сип и сэндвич панели, брус.

Проект № 7 – гараж с помещением под кухню или комнату с террасой

Практичным решением станет вариант гаража, совмещенного с кухней и с просторной террасой под навесом. Если потребности в дополнительном месте для приготовления пищи нет, вместо этого можно обустроить бильярдную или комнату отдыха для гостей.

Общая площадь постройки составит чуть более 86 кв.м. Довольно большая площадь, почти 22 кв.м., отводится под террасу под навесом.

• Тип стен – кирпич;
• Наружная отделка – фальшбрус;
• Кровельный материал крыши – металлочерепица.

К преимуществам данного типа гаража можно отнести наличие оконных проемов как в части, предназначенной для стоянки автомобилей, так и в смежном помещении

Обратите внимание, что в комнату можно войти как из гаража, так и с улицы. Входная дверь расположена под навесом

Въезд для автомобилей представлен двумя отдельными воротами.

К недостатку данного проекта можно отнести открытый тип крыльца. Вместо этого можно было обустроить небольшой тамбур, который отсекал бы холодный воздух от жилой части и способствовал снижению теплопотерь.

Составление проекта и сметы расходов

Трудно построить деревянный гараж своими руками, если не спроектировать конструкцию на бумаге с указанием всех размерных линий. Можно взять типовой проект, и подогнать его под существующие условия.

В смете просчитывают позиции:

• расчет и стоимость материала;
• затраты на транспортировку;
• цены аренды или приобретения оборудования;
• оплата услуг специалистов (электриков, проектантов, геодезистов).

Материалы подсчитывают согласно этапам строительства. Включают также расчистку участка, подведение коммуникаций. Составляют расходы на устройство ямы, перегородок для мастерской, покупку оконных, дверных и воротных заполнений.

Инструменты и строительные материалы

Инструменты для работы с древесиной, вдобавок понадобится шуруповерт

Для резки пиломатериалов используют дисковую циркулярную пилу, можно применять бензопилу.

Инструменты для работы:

• шуруповерт с аккумулятором, болгарка со шлифовальным кругом, дрель;
• бетономешалка с бочкой не меньше 140 л, лопаты;
• молоток, плоскогубцы, топор;
• измерительный и проверочный инструмент.

Материалы рассчитывают в зависимости от габаритов гаража. Готовят материалы фундамента – бетон или сваи. Для каркаса, перекрытия, стропил берут брусья 120 х 120, 150 х 150, 50 х 150 мм, доски 50 х 100 мм. Чаще для зашивки готовят плиты ОСБ (9 мм). На обрешетку крыши ставят доски 50 х 120 мм, а покрытие делают профлистом, металлочерепицей, ондулином. Для утепления используют плиты пенопласта, пенополистирола.

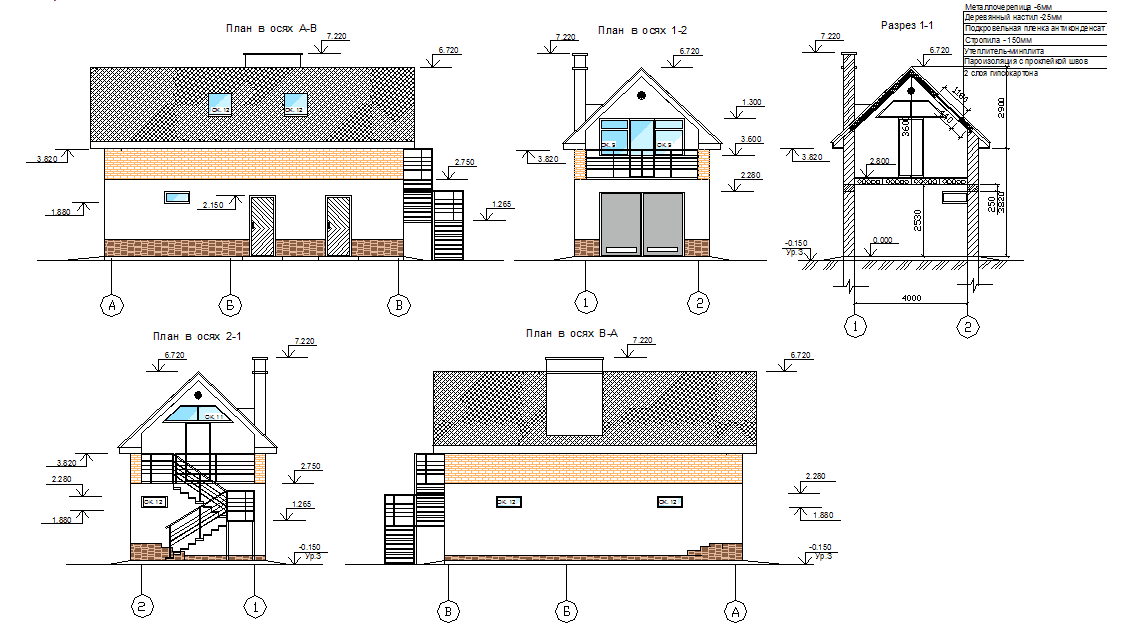

Разработка проекта

Чертеж необходим, чтобы получить разрешение на строительство

Чертежи нужны, чтобы каркас гаража был выполнен точно по размерам, при этом все узлы сходились без зазоров и перекосов.

В проект включают чертежи:

• планы фундамента, размещения стоек, установки балок перекрытия, расположения стропил;
• боковые разрезы показывают высоту фундамента, опор, уровень расположения горизонтальных и диагональных связей, отметку конька и свесов кровли.

Проект №6. Проект гаража на два автомобиля

Казалось бы, в этом проекте нет ничего особенного, никаких тебе террас, кухонь и саун, но в этом и заключается прелесть данного решения. Постройку можно назвать предельно лаконичной. Если выполнить отделку так, как это предполагает проект, то гараж станет настоящим украшением участка. Под него придется выделить территорию 7.3*10.4 м. Постройка предполагает наличие следующих зон:

• просторное место для парковки двух автомобилей. Особенностью можно считать одни большие ворота, но при желании проект можно немного изменить, предусмотрев два отдельных въезда. Дополнительной двери в гараже нет (это можно считать минусом), зато есть три окна. Кроме того, попасть в гараж можно, пройдя сквозь тамбур и подсобное помещение. Места хватит и для размещения высокого стеллажа;
• небольшое подсобное помещение на первом этаже можно приспособить под мастерскую (окна позволят организовать эффективное дневное освещение) или зону хранения;
• просторный мансардный этаж — поле для ваших экспериментов. Четыре окна, расположенных в кровле, позволят организовать тут как уютную зону отдыха, так и игровое пространство для детей.

Общая площадь — 104 м².

Металлический гараж своими руками: общая информация

Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:

1. Листовая сталь:

• с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
• горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.

Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:

• с двусторонним оцинкованным покрытием;
• с декоративным лакокрасочным покрытием (ГОСТ 30246);
• с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
• с односторонним покрытием цинк— полимер.

Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).

Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.

Как собрать металлический гараж?

Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:

• стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
• уголок 35х35;
• швеллер стальной.

Соединять все эти элементы между собой можно:

• разъёмным соединением (болтами, саморезами по металлу);
• неразъёмным соединением (точечной электросваркой).

Выбор вида соединения упростит или усложнит процесс возведения.

Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.

Почему стоит строить?

1. Построить железный гараж своими руками можно за один месяц.
2. На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.

Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка. Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений. При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.

Он долговечен. Не требует постоянного ухода.

Экономичен, в сравнении с другими строительными материалами.

На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.

Что надо учесть:

1. Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
2. Появление на внутренних стенах конденсата провоцирует процесс ржавления.
3. В условиях пожара содержимое выгорает.
4. Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.

Подходящим вариантом для дачного участка будет:

• сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
• сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
• цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.

Как сделать железный гараж на фундаменте? Одним металлом не обойтись.

Гараж каркасный

Насколько интересен этот вариант для загородного строительства. Надо отметить, что каркасные гаражи со вторым этажом встречаются не часто. Зря владельцы загородных участков на эту конструкцию обращают мало внимания. Она простая в плане строительства, легкая, так что не требует под себя большого фундамента, да и бюджет на ее возведения потребуется небольшой.

Итак, расскажем, как построить каркасный двухэтажный гараж. Сразу обозначим, что под него заливается малозаглубленный фундамент (плитный или ленточный), если в качестве элементов каркаса используют пиломатериал.

Надо сразу оговориться, что просто так без проекта такую постройку не поднять. Слишком велик риск обрушения за счет несущей способности элементов. Поэтому надо обратиться к специалистам, которые подсчитают сечения брусов и досок, используемых при сооружении каркаса гаража. Ведь на узлы первого этажа будут действовать серьезные нагрузки.

Сегодня можно приобрести готовые каркасные гаражи, которые вам подгонят под любые размеры. Очень популярны строения, изготавливаемые по финской технологии.

Что касается самого возведения, то алгоритм проводимых операций следующий:

На фундамент укладывают брусы нижней обвязки. Крепление проводят анкерами. То есть уложенный брус сверлят насквозь, высверливая и фундамент. В отверстие забивают молотком анкер, а затем верхнюю гайку закручивают до упора.

По углам и с определенным шагом по стенам устанавливают вертикальные стойки, которыми формируют первый этаж. Для них используют брусы сечением 200х200 мм. Крепление между обвязкой и стойками проводят перфорированными стальными уголками и длинными саморезами.

Укладывают верхнюю обвязку, которую крепят к стойкам точно также.

В двухэтажном строении обязательно используют стяжки. Это бруски или доски, которые устанавливают наискосок к угловым опорным стойкам гаража. Они стягивают опоры с нижней обвязкой. Таким способом добивается жесткость конструкции.

На верхнюю обвязку устанавливают стойки для формирования второго этажа. И весь процесс повторяется снова, как на первом этаже.

После чего монтируется крыша.

Что касается следующих операций, то они практически такие же, как при отделке мансардной крыши.

Снаружи по каркасу устанавливают пароизоляцию.

Затем проводят отделку снаружи, чаще вагонкой или сайдингом.

Изнутри строения между элементами каркаса укладывают утеплитель.

Поверх закрывают гидроизоляционным слоем.

Проводят отделку изнутри.

И несколько слов о варианте дом-гараж (проект: первый этаж гараж, второй дом). Сегодня это часто встречаемая конструкция загородных домов. Она удобная тем, что все служебные помещения располагаются компактно: гараж, баня, кухня, санузел. Они изолированы от жилых помещений, не мешают. Единственное требование – стопроцентная звукоизоляция перекрытий.

Сегодня архитекторы предлагают огромное разнообразие проектов этого типа, где можно найти очень экстравагантные варианты. К примеру, как на фото ниже.

Двухэтажный дом с гаражом на первом этаже

Советы и рекомендации

Строительство двухэтажного гаража является сложным процессом, который требует не только затрат времени, но и финансов. Поэтому чтобы ускорить работы и все правильно сделать, необходимо предварительно составить проект будущего здания и смету.

В том случае, если сооружение гаража будет осуществляться самостоятельно, помогут следующие рекомендации опытных специалистов:

• Дверные проемы и ворота не стоит делать слишком широкими, иначе несущая способность стен уменьшится и могут возникнуть не только проблемы в эксплуатации, но и аварийные ситуации. Если в двухэтажном гараже планируется размещать два автомобиля, то лучше всего сделать несколько входов и внутри дополнительно поставить укрепляющую перегородку.
• При проектировании нужно обязательно определить функцию второго этажа и уже исходя из этого сделать расчеты нужных строительных материалов. Если эксплуатировать жилое помещение, не оборудованное должным образом, это может привести к опасности жизни.

• В планировку гаража необходимо включить монтаж отопления, вентиляции, канализации и водопровода. Кроме этого, все проемы следует хорошо заизолировать, чтобы в жилую комнату не попадал холод, звуки и «автомобильные» запахи. Можно также верхний этаж обустроить под кладовую, а помещение для отдыха пристроить к гаражу.
• Во время установки крыши стропила укладываются в самую последнюю очередь. Чтобы уменьшить нагрузку на фундамент, желательно использовать для кровли современные материалы, которые характеризуются высокой прочностью и легким весом.

• Проведение всех внутренних коммуникаций выполняется только по завершению монтажа каркаса гаража.
• Если несущие стены сооружения построены из пено-и газоблока, то их нужно защитить от негативного воздействия внешней среды.
• Двухэтажный гараж должен красиво вписываться в общий вид земельного участка, поэтому его размеры, форма конструкции и отделка подбирается под стилевое оформление дома.

Выполняя эти простые советы, можно своими руками построить удобный и практичный гараж, который выступит не только зданием для размещения и ремонта автомобиля, но и оригинальной зоной для полноценного отдыха, где можно будет хорошо провести время в кругу друзей и семьи.

Обзов двухэтажного гаража смотрите в следующем видео.

Конструкция кровли, материалы стен верхнего этажа

Надстроенное помещение может быть не только подсобным, но и жилой мансардой. В любом случае материалы для строительства выбирают нетяжелые. Это может быть:

• деревянный брус (толщиной 70 мм);
• пеноблоки или газосиликат, шлакоблоки;
• СИП панели.

Если база строения монолитная, то подойдет кирпич, оцилиндрованное бревно или бетонные панели. При выборе учитывайте размеры гаражного блока, тип грунта и фундамента, материал изготовления стен.

Типы крыш

Исходя из того, что желают иметь в конечном варианте, разрабатывают форму крыши. Надстройка второго этажа гаражного блока может быть коробчатой или же мансардной. Исходя из этого выбирают подходящую кровлю:

1. Скатная крыша:

• односкатная. Несложная конструкция, угол наклона планируется так, чтобы снег не задерживался на плоскости;
• двускатная крыша (классическая) — «украдет» слишком много полезных метров. Чаще всего предусматривается в проектах, где верхний этаж будет использоваться в качестве нежилого чердака. Явное преимущество конструкции — простота расчетов и возведения;
• мансардная (в скаты крыши вставляются окна, что обеспечивает хорошее освещение жилой комнаты);
• двускатная асимметричная (не является типовой, потребует дополнительных расчетов, но увеличит пространство).

1. «Ломаная» крыша — плоскости проектируют под разными углами, таким образом увеличивается полезная площадь второго этажа. Крыша может иметь форму купола или несколько скатов. Трудоемка в выполнении. Кровли этого типа часто строятся в несколько уровней и имеют выносные консоли.

• вальмовая;
• полувальмовая.

Крыша постройки может быть сделана из черепицы, шифера, профнастила, поликарбоната, рубероида.

Что нужно учесть перед началом строительных работ

Нужно получить разрешительные документы для стройки

Перестроенный гараж подпадает под статус объектов жилой недвижимости, а это уже совсем другие критерии.

В плане безопасности строение обязано отвечать таким требованиям:

• Прочность. Несущие конструкции должны с запасом выдержать дополнительный вес или их нужно усиливать. Высокую крышу нужно сделать устойчивой к ветровым и снеговым нагрузкам.
• Пожарная безопасность. Необходимо использовать негорючие материалы или обрабатывать конструкции из дерева специальными пропитками и защитными экранами. Проводку следует прокладывать в стальных гофрированных каналах.

Все это должно быть показано на схеме и подтверждено расчетами. В противном случае в разрешении на строительство будет отказано.

Проект №11. Проект гаража с подвалом и мансардой

С пользой можно использовать не только пространство над гаражом, но и под ним. Данный проект предусматривает расположение на площади почти 150 м² следующих помещений:

• гараж на два автомобиля;
• небольшая крытая терраса с лестницей, ведущей на мансарду;
• большая кладовка (площадь 50 м²), расположенная на цокольном этаже;
• холл на мансардном этаже площадью почти 40 м² можно использовать под гостиную и спальню, а при необходимости организовать и небольшой кухонный уголок;
• просторный санузел площадью почти 10 м²;

• два балкона: один расположен на входе на мансардный этаж, а на второй можно попасть из холла.

При желании построить уникальный гараж или при наличии особых требований придется создавать индивидуальный проект, но проще, быстрее и дешевле использовать готовый проект, в который можно внести небольшие коррективы.

Статья написана для сайта remstroiblog.ru.

Как построить двухэтажный гараж

После того, как выбран проект гаража, можно приступать к его строительству.

Помимо этого преимуществами пеноблоков являются:

• Малый коэффициент теплопроводности, что позволяет сохранять тепло в 1,5 раза лучше, чем кирпичные стены.
• Простой и быстрый монтаж.
• Материал не горит, устойчив к влаге, что исключает его обработку пропитками и антипиренами против образования плесени и грибка.
• Длительность эксплуатации.

Недостатком материала может быть его низкое качество, которое иногда получается у отдельных производителей. Поэтому лучше, если первый этаж будет кирпичным, а второй из пеноблоков. Такой материал для строительства гаража с мансардой имеет сравнительно с другими строительными материалами небольшой вес, что позволяет не усиливать фундамент.

Этапы сооружения ленточного фундамента:

• После определения размеров строения для автомобиля делается на выбранном участке разметка.
• По полученному контуру роется глубиной примерно один метр канава, что зависит от глубины промерзания почвы. Если эта отметка находится ниже, траншею следует углубить. В противном случае оттепели могут вызвать сдвиги основания и нарушить всю постройку.
• Создается подложка, дно засыпается слоем до 20 сантиметров песком и щебенкой.
• Оборудуется опалубка, обычно из досок, на заданную проектом высоту.

Устройство опалубки для фундамента

• Фундамент усиливается стержнями из арматуры. Такая технология при сооружении основания применяется при значительной площади возводимого гаража.
• Заливается бетонная смесь.
• Бетон остается до 30 дней для затвердения.
• Выполняется гидроизоляция основания рубероидом, который укладывается на поверхность двумя слоями.

После сооружения фундамента можно начинать следующий этап строительных работ.

Как возводятся несущие стены гаража

Минимальными размерами пеноблоков для возведения несущих стен строения должны быть 60х30х20 сантиметров. При сооружении перегородок размеры материала могут быть меньших размеров.

Инструкция по возведению стен:

• Первый ряд укладки пеноблоков – самый сложный. Здесь необходимо одновременно исправлять все неровности на верхнем слое основания.
• Щели заделываются цементным раствором, неровности сглаживаются специальной дощечкой со шлифовальной поверхностью.
• Первый ряд усиливается арматурой. Для этого в блоках выбиваются канавки и в них замуровываются стержни из арматуры.

Армирование пеноблоков

• Кладка перевязывается раствором цемента, с добавлением пластификаторов.
• После поднятия стен строения на высоту 0,5 метра устанавливаются гаражные ворота.
• Каждый четвертый ряд при возведении стены, проемы окон и ворот дополнительно усиливаются арматурой.
• Оптимальная высота помещения для хранения автомобиля должна составлять 2,5 метра. На этом уровне устанавливается перекрытие под сооружение второго этажа.
• После возведения стен на определенный уровень укладывается пояс из армированного бетона.
• Делается снова опалубка.
• Перевязывается арматурными стержнями.
• Заливается бетонной смесью.

Особенности проектов двухэтажных гаражей

Составляя проект гаража 2х этажного, следует, прежде всего, определить, для каких целей строится дополнительное помещение. Обычно проекты двухэтажных гаражей мало чем отличаются от одноэтажного строения, у которого деревянная крыша.

Если планируется размещение на втором этаже мансарды с устройством стропильной системы, где не будет тяжелой мебели или других предметов с большой массой, то для такого сооружения достаточно выполнить усиление несущих стен. Если многоэтажный гараж будет с полноценным вторым этажом со стенами из камня, усиливать следует не только стены, но и основание под них.

Помимо этого:

• Второй этаж над гаражом (см. Как построить второй этаж на гараже правильно) получается очень холодным, особенно зимой, из-за того, что нижний неотапливаемый этаж существенно охлаждает потолок. А цена отопления верхнего помещения будет достаточно высокой, к тому же качественная тепловая изоляция потребуется не только полу, но и мансарде.
• При использовании гаража дополнительно в качестве мастерской появляются постоянные характерные неприятные звуки.
• Строительство гаража с жилым помещением на втором этаже потребует дополнительное устройство водопроводной системы, канализации, монтаж системы отопления, что значительно усложнит проекты гаражей двухэтажных и само строительство. Обычно помещение над гаражом используется под мастерскую, небольшой офис или как временное жилище.

Любое строительство начинается с разработки и утверждения заказчиком проекта.

При его отсутствии могут быть самые разные последствия:

• Не выдержит нагрузок фундамент.
• Отсутствует на второй этаж лестница.
• Не там выполнен проем для окна и другие неприятности, исправить которые бывает достаточно сложно.

Проект позволяет:

Познакомиться с чертежами здания со всеми видами и разрезами, с указанием материала, его количества и массы.

Чертеж двухэтажного гаража

• Точно представить, как будет выглядеть будущее сооружение, определиться с последовательностью выполнения работ.
• Выполнять надзор за проведением строительных работ, расходом материалов и средств при возведении гаража.
• Облегчить в случае смены владельца гаража оформление и узаконивание постройки.
• Проект можно разработать своими руками, но лучше заказать его специалистам. На стоимость постройки напрямую влияет выбор материала для возведения несущих стен.

Обустройство пола

Когда уже возведены стены, установлена крыша и сделана смотровая яма можно приступать к изготовлению пола гаража. Здесь следует обустроить прочный пол, так как автомобиль будет оказывать на стяжку большую нагрузку. Поэтому идеальным решением будет изготовление бетонного основания. Непосредственно в пешеходной зоне можно выполнить деревянный настил, особенно это эффективно если планируется рабочая зона и установка столов. На деревянном полу будет комфортнее находиться, чем на бетонном.

Так, грунт выравнивается и утрамбовывается. Также утрамбовывается каждый последующий слой, состоящий из:

• щебня 100–150 мм;
• песка 50–100 мм;
• гравия 50–100 мм.

Вид крыши изнутри

В завершение заливается бетонная стяжка слоем не меньше 200 мм. После этого вам останется произвести отделку стен, провести необходимые коммуникации и завести свой автомобиль в его новый, надежный и сухой «дом».

Стоит заметить, что покупка пеноблоков от общей стоимости всего проекта составляет около 30%. Большая часть денег идет на обустройство основания и кровли. Однако, даже несмотря на это, гараж из пеноблоков считается одним из самых дешевых. Если вы уже имеете опыт работы с этим строительным материалом, то пишите комментарии в конце этой статьи. Ваш опыт может помочь мастерам-новичкам.

Пошаговая инструкция строительства двухэтажного гаража

Теперь стоит рассмотреть, как построить двухэтажный гараж с нуля. Будут рассмотрены все этапы — от фундамента, до вентиляции с проводкой.

Устройство фундамента

Для гаража с комнатой на 2 машины необходим фундамент ленточного типа. Для 1 лучше выбрать монолитный. Само возведение происходит в несколько шагов:

• Сначала нанесите разметку на почву. Просто поставьте в предполагаемых углах колышки и соедините их леской.
• Теперь нужно выкопать котлован. Вообще, он должен быть чуть ниже глубины промерзания. Она индивидуально для каждого региона. Вот на этой карте можно посмотреть точку промерзания для России. Если не дойти до этой точки, то фундамент сместится во время оттепели.

• На дно засыпается песок с щебнем. Это дренажная подушка, высотой 20 сантиметров.
• Если планируется строительство двухэтажного гаража каркасного типа, то в принципе можно обойтись без армирования фундамента. Но лучше потратиться и поставить обрешетку композитной или стальной арматуры.
• По стенкам ямы ставится опалубка из досок, фанеры, пенопласта или пеноплекса.
• Пришло время заливки. Бетон можно приготовить по стандартной инструкции: часть цемента, 3 песка и 4 щебня. Заливайте основание за 1 заход. Делая ее частично, вы рискуете снизить прочность бетона.
• Когда фундамент высох, покройте его парой слоев рубероида.

Возведение стен гаража

Двухэтажный гараж своими руками надежнее и проще делать из газобетона. Он легкий, прочный и очень теплый. Даже не понадобится делать доп.утепление.

И так, постройка из блоков выглядит так:

Первый ряд необходимо выровнять по уровню, иначе остальная кладка поплывет. Проще всего воспользоваться ложковой перевязкой.

Каждый 4 ряд необходимо армировать стальной ребристой арматурой.

• Оконные и дверные проемы также армируются.
• Ворота устанавливают, когда высота стен доходит до полуметра.
• Верхние уровни также армируются толстой арматурой.

Постройка второго этажа

На верхние армированные ряды устанавливаются стропилы. В качестве перекрытия подойдет обычный ЖБ низкого класса. Особой нагрузки на них не будет.

Далее выкладываются стропилы для крыши. Проект гаража с мансардой сразу должен учитывать угол ската. В СНиП прописаны 2 типа: крутой (60 градусов) и пологий (30). Они упираются на стены, а поверх укладываются любым кровельным материалом со слоем паро-ветроизоляции.

Лестницы для двухэтажного гаража

На выбор есть 2 типа лестниц: наружная и внутренняя:

1. Наружная подойдет в том случае, если площадь слишком маленькая и не позволяет установить ее внутри. Но это гараж со вторым жилым этажом, то вряд ли она устроит. На этот случай подойдет обычная металлическая стремянка из нержавейки.
2. Внутренняя. С такой лестницей второй этаж над гаражом станет полноценным жильем. Лучше всего сделать его из натурального дерева, так как оно легче. Будет ниже нагрузка на фундамент и стены. Подробное видео о том, как сделать лестницу можно посмотреть ниже.

Вентиляция и электропроводка в надстройке

Без вентиляции проект не получится зарегистрировать, как жилое помещение. В связи с этим может последовать административный штраф. Поэтому в каждой комнате необходимо сделать обычную приточную вентиляцию

В качестве проводящего кабеля лучше взять ВВГ-Пнг 3х2. Это оптимальный провод для подключения телевизора, холодильника, электрической варочной поверхности. Штробить газобетон не стоит, так как это снизит прочность домика.

В гараже с жилым вторым этажом лучше сделать наружную проводку в самозатухающей гофре. Она не поддерживает горение, при этом легко монтируется без вызова электрика. Если нет желания прокладывать кабель в гофру, можно воспользоваться пластиковыми трубами для электрики. По надобности всегда можно добавить новую линию, без демонтажа стен и штробления. Розетки и выключатели также должны быть наружными, без врезания в материал.

Этапы строительства

Если на участке строительства залегают подвижные грунты, фундаментное основание нужно будет сделать монолитным

Чтобы фундамент вышел прочным, действуйте, соблюдая следующую последовательность операций:

• Определите периметр стен помещения, по контуру выкопайте траншею глубиной 1 м. Учтите глубину промерзания.
• Равномерно заполните дно траншеи щебеночно-песчаной смесью, обеспечив толщину слоя 20-30 см.
• Разместите армирующую обвязку из металлических прутьев в траншее. Закрепите, используя проволоку или сварку.
• Залейте бетон, дождитесь застывания.

Следующий этап, требующий внимательности и аккуратности – это возведение несущих стен. Наружные стены рекомендуется возводить, применяя пеноблоки размером 60х30х20см. Внутренние перегородки изготовьте, используя пеноблоки уменьшенных габаритов, снижая воспринимаемые фундаментом усилия. Действия выполняйте, соблюдая последовательность операций:

• уложите нижний уровень пеноблоков. Это ответственный строительный этап, так как при выполнении мероприятий следует устранить неровности верхнего слоя фундамента. Укладывайте пеноблоки, контролируя уровень кладки;
• залейте щели раствором цемента, аккуратно сгладьте все неровности правилом;

Двухэтажный гараж обязательно должен выкладываться с применением раствора, к которому добавляется пластификатор

• просверлите в пенистых блоках отверстия, введите арматурные стержни, усиливающие прочностные характеристики конструкции;
• продолжайте кладку раствором цемента, включающего пластификаторы;
• установите ворота при достижении высоты возводимых стен – 0,5 м;
• продолжайте строительство стен. Помните, что конструкцию усиливают арматурой, установленной через 4-5 рядов пеноблоков, а также в областях окон, различных проемов;
• устанавливайте перекрытие второго этажа, достигнув высоты 2,5 метра;
• по окончании работ обязательно укрепите кладку армированным бетонным поясом, обеспечивающим эксплуатационную прочность.

Фасады оформляйте, используя качественный материал – профнастил. Покрытие стен изнутри выполните пожароустойчивой штукатуркой (сухой или мокрой).

Следующий этап – возведение верхнего этажа постройки. Процесс можно разделить на несколько стадий:

• Дождитесь полного застывания бетона, займитесь перекрытием. Оно чаще всего выполняется железобетонной плитой или же деревянными балками.

• Обустройте потолок.

  Для устройства мансарды хорошо подойдет двускатная крыша со стропильным основанием

• Проведите утеплительные работы. Потолок можно утеплить двумя способами: над потолочными плитами равномерно распределить мешки, наполненные перлитом – недорогим теплоизолирующим материалом. Второй вариант – укладка листовой минваты.
• Обеспечьте полную гидроизоляцию.
• По желанию установите люк, обеспечивающий возможность выхода на крышу.

Действуя согласно инструкциям, можно быстро, без посторонней помощи построить двухэтажный гараж своими руками. Если гараж уже существует, но вы испытываете недостаток свободного пространства, можно надстроить второй этаж.

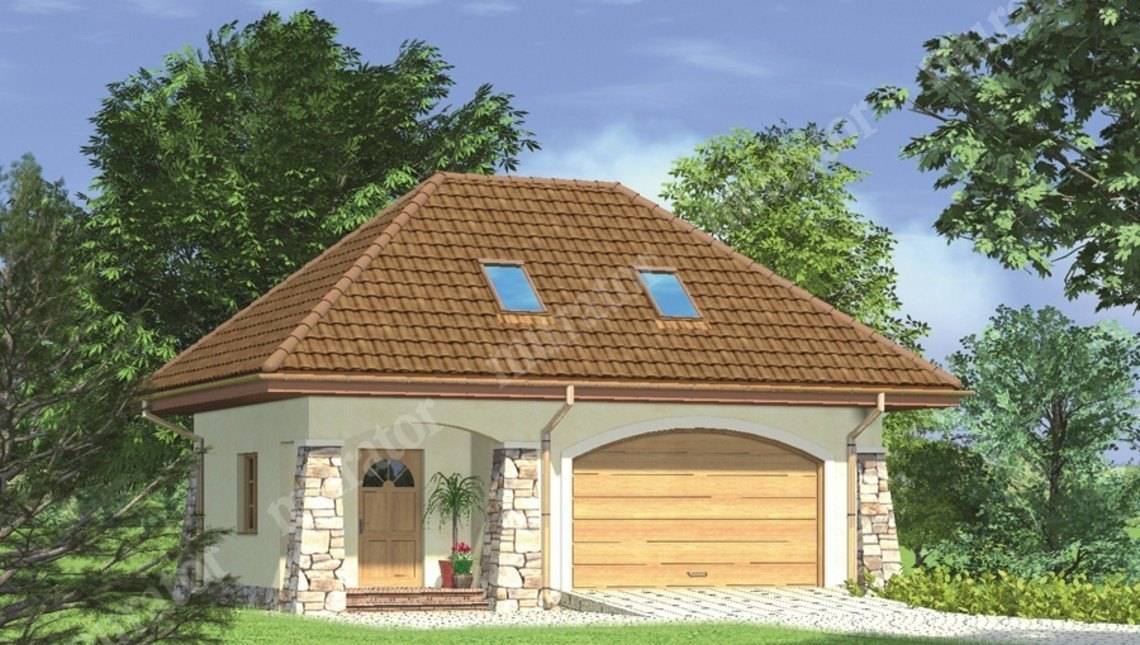

Проект №7. Проект гаража с мансардой и вторым светом

Этим проектом предусмотрено возведение по-настоящему роскошного гаража. Впрочем, назвать это здание просто гаражом язык не поворачивается. За счет наличия на мансарде полноценной жилой зоны гараж можно использовать как временное жилье, гостевой дом или же домик для охраны.

Особенности проекта:

• просторный гараж на два автомобиля с тремя окнами и отдельным входом;
• кладовая на первом этаже отлично подходит для хранения садового инвентаря или временно ненужной домашней утвари;
• на втором этаже располагается просторная студия, где можно оборудовать гостиную и спальную зону, а при необходимости – даже небольшую кухню;
• также на мансардном этаже есть место для прихожей и небольшого санузла;
• фишка проекта – балкон на мансарде, а также второй свет, за счет чего и первый, и мансардный этаж будут казаться более светлыми и просторными.

Общая площадь – 88 м2, а благодаря правильной планировке удалось разместить на этой площади массу полезных пространств.
