Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Зачистка производится непосредственно перед пайкой и до «голого» металла.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.
Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.
Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
Как сделать антенну Харченко для цифрового телевидения?
Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.
Необходимые материалы и инструменты
Для создания биквадратной антенны понадобится:
- медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
- паяльник (пайка, канифоль);
- антенный кабель, RF-штекер;
- линейка или рулетка.
В отдельных ситуациях используется:
- тонкая проволока;
- фломастер, бумага (для чертежа);
- калькулятор для проведения расчётов;
- изолента, клей;
- основа, к которой будет крепиться конструкция;
- наждачная бумага для зачистки мест пайки.
Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.
Чертежи и схемы
Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.
Ручной расчёт
Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:
- λ – длина волны (периметр ромба);
- c – скорость света, равняющаяся 3×108 метров;
- F – частота.
Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам
Если у Вас остались вопросы или есть жалобы – сообщите нам
Если у Вас остались вопросы или есть жалобы – сообщите нам
Если у Вас остались вопросы или есть жалобы – сообщите нам
Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.
Калькулятор антенны Харченко
Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.
Сборка
Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:
- согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
- спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
- припаять к антенне на месте ромбов кабель;
- жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
- прикрепить к противоположному концу кабеля RF-штекер.
Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.
Изготовление рефлектора
В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:
- расстояние между усилителем и телеантенной равняется 1/7 длины волны;
- площадь решётки превышает размер антенны на 20%.
Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.
Подключение и настройка
Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.
Тестирование
Собранную антенну необходимо проверить. Чтобы протестировать цифровое телевещание, на приставке в главном меню или телевизоре нужно запустить автонастройку каналов. Такая процедура займёт всего несколько минут.
Для поиска каналов в ручном режиме потребуется ввести их частоту. Чтобы не тратить время на осуществление полного поиска, а также при наличии уже настроенных каналов, можно облегчить этот процесс. Для этого выбираются два канала, на каждом из них устанавливается частота любого канала от разных пакетов (каждый из этих мультиплексов для вещания всех телеканалов использует один частотный диапазон).
Для тестирования изготовленного устройства достаточно убедиться в качестве телевизионной трансляции. Хорошее качество изображения будет свидетельствовать о правильности выполнения работ. В итоге будет или получена качественная картинка, или она будет полностью отсутствовать.
При появлении помех можно попробовать повернуть антенну, наблюдая за изменением качества изображения. При определении оптимального расположения телеантенны её необходимо прочно зафиксировать, но обязательно в направлении телевышки.
Антенна Харченко – универсальный и практичный прибор, обеспечивающий приём слабых сигналов. Устройство можно собрать собственноручно и использовать вместо заводской антенны с усилителем. Изготовление антенны под силу каждому человеку. Достаточно найти материал, выполнить правильные расчёты и в точности следовать полученным сведениям при изготовлении прибора.
Особенности конструкции антенны
Дециметровый вариант
Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)
Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки
Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.
Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.
Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.
Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).
В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).
Исполнение в стандарте DVB-T2
Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.
В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.
Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель
В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.
В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:
- Сделать совершенно новое приемное устройство для t2 своими руками;
- Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
- С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).
Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.
В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.
Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.
Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.
Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).
Читать также: Редукторы типы назначение устройство передаточное число
Антенна на 300 Гц
Делается антенна Харченко своими руками на 300 Гц при помощи пластины из нержавеющей стали. Длиной она подбирается около 35 см. При этом толщина металла обязана составлять не более 2.2 мм. Кабель для подключения многие специалисты рекомендуют припаивать двухпроводной. В среднем диаметр его обязан составлять 3.3 см. Вибратор в данном случае можно изготовить абсолютно самостоятельно. С этой целью рекомендуется воспользоваться проволокой диаметром 2.6 мм. Боковые стоки для антенны должны располагаться под углом в 45 градусов.
В данном случае передние секции припаиваются в последнюю очередь. Максимум их длина обязана составлять 20 см. Центральные штыри для антенны подбираются из алюминия. Однако некоторые устанавливают их из нержавеющей стали. Также следует учитывать, что матчу целесообразнее монтировать алюминиевого типа. Диаметр ее приветствуется на отметке в 3.5 см. Фидер для нее может применяться только с диэлектриком. В конце рабаты останется лишь припаять вибратор и сделать отверстия на пластине с целью закрепления антенны.
Улучшение скорости интернет-соединения антенной Харченко
Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.
Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:
- У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
- Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.
Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.
Расчет
3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.
В котором работают модемы:
- ƛmin = 300/2100 = 0.143 м = 143 мм;
- ƛmax = 300/1900 = 0.158 м = 158 мм.
Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.
В результате получается:
- 143/4 = 35.75 мм для сторон, укороченных разрывом;
- 158/4 = 39.5 мм для двух других сторон.
Сборка
Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.
Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.
Подключение
За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).
Сборка антенны для 4G модема своими руками
Следующие инструкции подразумевают размерности из представленной выше схемы вибратора антенны Харченко. Он должен ровным и плоским. Перед его изготовлением полезно зафиксировать проволоку.
Материал для сдвоенных квадратов в конструкции антенны Харченко, также называемых биквадратом, перекусывается пассатижами и выгибается по указанным размерностям. При изготовлении вибратора опытные специалисты рекомендуют сгибать оба компонента не квадратами, а ромбами, чьи поперечные углы равны 120 градусам. По словам знатоков, это понизит внутреннее сопротивление устройства.
Место соединения проволоки припаивается, в качестве основы пайки можно сразу использовать элемент крепления к высокочастотному проводу. Он пропускается через сделанную в пластиковой крышке дырку и середину клеящегося к пробке диска, который будет экраном усилителя. Крышку, которая будет между вибратором и рефлектором, можно заменить колпаком от дезодоранта или подобным предметом приемлемых размеров.
Основание вибратора
На пластиковом компоненте следует предварительно сделать разрезы крепления вибратора со стороны его размещения.
Заготовка для основания
Нюансы соединения кабеля с вибратором
Пайка кабеля к вибратору
Самодельный усилитель сигнала подключают к высокочастотному кабелю методом пайки. Это говорит в пользу меди как самого подходящего металла для вибратора, однако применение канифоли позволит оплётка не каждого высокочастотного кабеля. Проблема пайки решается размещением на проводе F-коннектора.

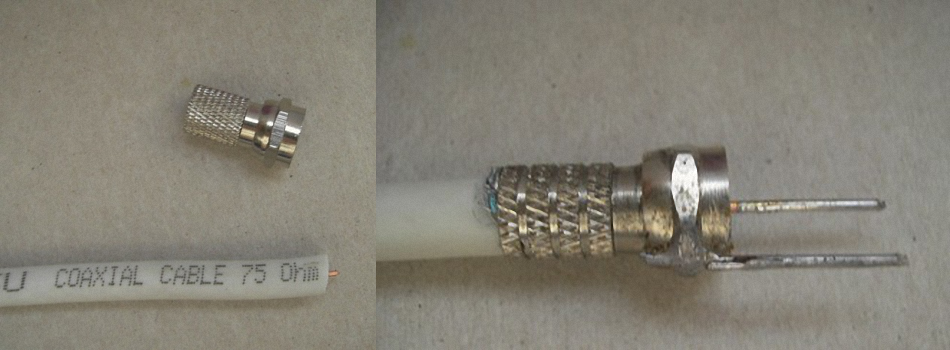

Пайка F-коннектора
Затем к нему припаивается кусок меди или штырьки из неё, после чего кабель соединяется через них с вибратором тем же способом.
Пайка F-коннектора к аибратору
Как установить рефлектор
Рефлектор из CD диска
Для более быстрого крепления к антенне, к примеру, приятного глазу диска, он смазывается клеем в центре и присоединяется к бутылочной пластиковой крышечке. Через прорезанное в ней отверстие и середину диска проходит коаксиальный провод, соединённый с вибратором, который зафиксирован в сделанных с наружной стороны крышки прорезях. Экран и вибратор должны быть строго параллельны. При надобности регулировки расстояния между ними подрезается крышечка либо крепятся добавочные основания.
Получившуюся структуру надёжно фиксируют термопластичным клеем. Далее свежеизготовленный усилитель подключают к модему, который теперь его можно настроить на максимальную производительность. В случае отсутствия у модема разъёма, требующегося для кабеля антенны, можно просто обмотать вокруг него несколько раз основную жилу усилителя.
Подключение кабеля к модему
Делаем биквадратную антенну своими руками
Временные затраты на сбор конструкции составляют максимум 1 ч. Если умеете управляться с инструментами, и есть хоть какая-то сноровка в сборе других конструкций, то получится уложиться в 30-40 минут. Элементы для сооружения часто можно найти в домашних условиях. В крайнем случае составляющие легко купить на радиорынке или в строительном магазине.
Материалы и инструменты
Основной перечень:
- проволока из меди с сечением 1,5-5 мм (алюминиевый проводник или другой материал лучше не использовать, так как на них сложно сделать пайку, а эти места прямо влияют на потери сигнала);
- коаксиальный кабель с сопротивлением 75 Ом (для цифрового телевизионного вещания), длиной 3-5 м (зависит от места размещения антенны, чем дальше установка от телевизора, тем длиннее будет кабель);
- плоскогубцы, чтобы согнуть проволоку в нужных местах, если материал толстый и руками сделать изгибы проблематично;
- материал для зачистки мест, с которыми будет соединяться кабель (напильник или наждачка);
- рулетка, сантиметр или линейка, чтобы точно измерить длину элемента;
- паяльник, материалы для легкой и качественной пайки (канифоль, олово);
- F-штекер, который монтируется на второй конец кабеля и вставляется в антенный разъем телевизора.
Если установка антенны будет выполняться на крыше частного дома, может понадобиться деревянный, пластиковый или даже металлический длинный брусок. Он будет служить в качестве матчи, на которую закрепится конструкция Харченко.
Для защиты соединений при установке снаружи зданий лучше защитить антенну от влияния влаги. Стык и места пайки проще всего обмотать изолентой. Этот вариант простой, так как изоленту в любой момент можно содрать и получить доступ к соединениям. Вариантом, который надежно закроет соединения (но намертво), выступает заливка эпоксидной смолой, силиконовым герметиком, термоклеем или лаком.
Расчет вручную
Расчет антенны для Т2 можно не выполнять, но тогда нет уверенности, что вы вообще сможете смотреть цифровые каналы. Поэтому требуется иметь точные данные, это позволит словить минимум 20 каналов в вашем регионе. Тридцать каналов (третий мультиплекс) возможно смотреть только в Москве, области и Крыму.
Выполним расчет на примере города Санкт-Петербург.
- Сначала следует узнать частоты номеров каналов, которые вещаются в регионе. Так как антенна «биквадрат» должна работать в обоих диапазонах частот, то нужно узнать частоту канала первого и второго мультиплекса. Исходя из параметров ретрансляторов на карте ЦЭТВ, первый мультиплекс (ТВК 35) вещает на частоте 586 МГц, а второй работает на частоте 666 МГц (ТВК 45).
По этой же карте вы сами можете узнать свои частоты. В строку поиска пропишите свой точный адрес и на карте кликните по своему дому.
- Определяем среднее значение. Это даст возможность выполнить антенну в промежуточном исполнении и ловить радиосигнал сразу обоих мультиплексов. Высчитываем среднее арифметическое: (586+666)/2=626 МГц. Значение будет использовать при дальнейшем расчете.
Высчитываем длину по формуле: λ = c/F, где
- λ — искомая длина волны;
- C – скорость света (3*108 м/с, что равно 300 с);
- F – средняя частота, определенная ранее (626 МГц).
Если подставить имеющиеся значения в формулу, то получим следующее:
λ = 300/626 ≈ 0,4792 м ≈ 47,92 см.
Это цифра, которая равняется длине медного проводника для изготовления одного ромба.
На практике, при изготовлении «биквадрата», такие размеры могут стать сильно большими. Разрешается взять меньшее значение, ровно в два или четыре раза.
Имеем:
- λ = 47,92 см/2 = 23,96 см;
- или λ = 47,92 см/4 = 11,98 см.
Теперь стоит рассчитать длину каждой стороны ромба. Будем использовать первоначальное значение 47,92 см.
- Значит, сторона будет равняться L = 47,92/4 = 11,98 см ≈ 12 см.
- Общая длина, необходимой для сгиба целой антенны (двух ромбов) проволоки, равна 47,92*2 = 95,84 см ≈ 96 см.
Калькулятор антенны Харченко
Вместо расчетов руками можете узнать максималньо точные размеры цифровой антенны через онлайн калькулятор ниже. Все, что необходимо сделать, указать среднюю частоту в первое поле калькулятора. Далее нажмите на кнопку «Рассчитать» и калькулятор в мновение выдаст итоговые параметры. Достоинство калькулятора в том, что выполняется полный расчет, а не только определение размера внешней стороны вибратора.
Все размеры указываются в миллиметрах. Слева на рисунке указаны нужные величины.
