Делаем запор на калитку самостоятельно

Запор на калитку с секретом своими руками

Кишечник » Симптомы » Запор на калитку с секретом своими руками

Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.

Какие запоры для ворот и калиток наиболее надёжны

Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:

  • замкам навесным;
  • винтовым конструкциям;
  • пазовым запорам;
  • накладным и врезным замкам;
  • механическим кодовым устройствам.

Замки навесные к воротам

Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.

Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки.

Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ.

Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.

Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.

Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.

Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.

Электромеханические устройства

Такие виды запоров для ворот помимо механических элементов включают электрические компоненты. Эта комбинация повышает надёжность и делает возможным беспроводное дистанционное управление. При выходе их открывают нажатием кнопки, выступающей из корпуса, а при входе ключом-таблеткой или электронной картой.

При отключении электроэнергии выйти можно, нажав кнопку, а войти с помощью обыкновенного ключа. К достоинствам следует отнести удобное пользование, хорошую защищённость от взлома, возможность подключения домофона, звуковой сигнализации и других систем безопасности.

Основными недостатками считаются зависимость от наличия электроэнергии и возможность отказов при низкой температуре и высокой влажности.

https://www.youtube.com/watch?v=nqIsJSOeCR8

Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:

  1. На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.
  2. Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.
  3. Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
  4. На каркас привариваются два кольца, по которым будет двигаться засов.
  5. Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.

Винтовая и накладная затворки

Винтовая отлично подойдет, если разместить ее снаружи двора. Монтаж не доставит хлопот. С этим видом всегда просто обращаться в эксплуатации.

Замок с основательным стержнем, на котором имеется резьба, и с мощной основой. Закрытие и открытие происходят спецключом.

Имеются некоторые нюансы, недостатки: обязательно наличие свободного места в проеме калитки, где будет выемка для ключевого стержня; этот замок просто открыть (достаточно подобрать ключ).


Собираем своими руками

Накладные затворы подойдут для любого материала калитки. Установка происходит быстро и легко. Монтируется затвор изнутри домашней территории. В случае отъезда большинство владельцев дополнительно крепят навесной замок снаружи.

Замок поворотный с пазами

Пазовый имеет довольно-таки обычный механизм. Затвор достаточно хорошо оберегает от взломов.

Рабочий принцип: проворачивая ключ, вы задействуете защелкивающий механизм замка (за счет которого происходит открытие/закрытие калитки).

Замок фиксирующий пружинный

С фиксатором представлена защелка на пружине. Она работает на конструкции, состоящей из пружины. Ее используют как дополнительную задвижку к основной. Крепят с внутренней стороны калитки.

Ригельный замок

Ригельный обладает реечной системой. Замок имеет специальную основу и ключ с неповторимыми выемками. Его проще приобрести, чем сделать самому (с заданием справится только профессионал).


Ригельный замок

Интересные вариации установки замка

Кроме общепринятых вариантов, можно установить и засовы других конструкций.

Один из вариантов – это самозапирающийся запор. Для его установки приобретается сам замок в готовом виде. Процесс инсталляции очень прост и не потребует от мастера специальных знаний.

Принцип действия такого замка следующий: когда человек берет в руку трос, он приводит в движение стержень, который, в свою очередь, сжимает стальную пружину. После этого калитку можно будет открывать – щеколда откроется. Для закрытия замка нужно всего лишь отпустить веревку, и задвижка автоматически закроется.

Существует еще один способ для установки задвижки своими руками, который очень прост в изготовлении. Чтобы сделать такое приспособление, потребуется всего лишь полчаса свободного времени. Также для этого понадобятся гвозди (2 штуки) и отрезок проволоки с диаметром от 6 до 8 мм. Гвозди следует выбирать с тем расчётом, что их размер зависит от нужной прочности фиксации задвижки.

Данный механизм работает очень просто: дверь открывается простым движением ноги.

Крепежная дуга изготавливается из гвоздя, шляпка которого убирается. Сам гвоздь крепится в раму калитки на требуемую глубину. Далее надевается проволока, а свободный конец гвоздя гнется на 180 градусов, после чего забивается до упора. При этом проволочная защелка должна иметь свободу движения.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

  • сверлят специальное отверстие для резьбового участка болта;
  • толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
  • с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
  • на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Установка запоров для откатных ворот

Засовы фиксаторы

Засов-фиксатор на ворота своими руками можно сделать из запчастей от ГАЗели или подручным материалов:

Вначале нужно присоединить к воротам 2 уголка, в середине которых есть круглое отверстие

Важно, чтобы они были на одинаковом уровне.
В земле под отверстием делается выемка, в которую будет вставляться задвижка. Для увеличения надежности можно закрепить в земле трубу большего диаметра.
Затем в верхнее отверстие вставляют трубу в форме буквы «Г», проводят через нижнее и опускают в углубление в земле.

Вертикальные запоры

Вертикальная задвижка на ворота просто и недолго устанавливается:

  1. Вначале устанавливают трубу на раме или стене возле откатывающихся створок. Они должна быть сверху и снизу закреплена в пазы, но передвигаться в них влево и вправо.
  2. Затем делают паз для рычага на самих воротах.
  3. После к трубке приваривают рычаг, диаметр которого должен помещаться в паз, установленный на воротах.

Пазовый засов с поворотным механизмом

Ещё один способ закрывания для ворот своими руками – пазовый засов с поворотным механизмом. Этапы:

  • с края ворот монтируется поворачивающаяся конструкция;
  • к поворотному механизму прикрепляется паз;
  • паз будет удерживаться фиксатором, который крепится на рамку.

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

  • вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
  • горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

  • накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
  • винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
  • ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
  • пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;
  • пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
  • врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
  • кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

  1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

    Простой засов вертикального типа на воротах

  2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.

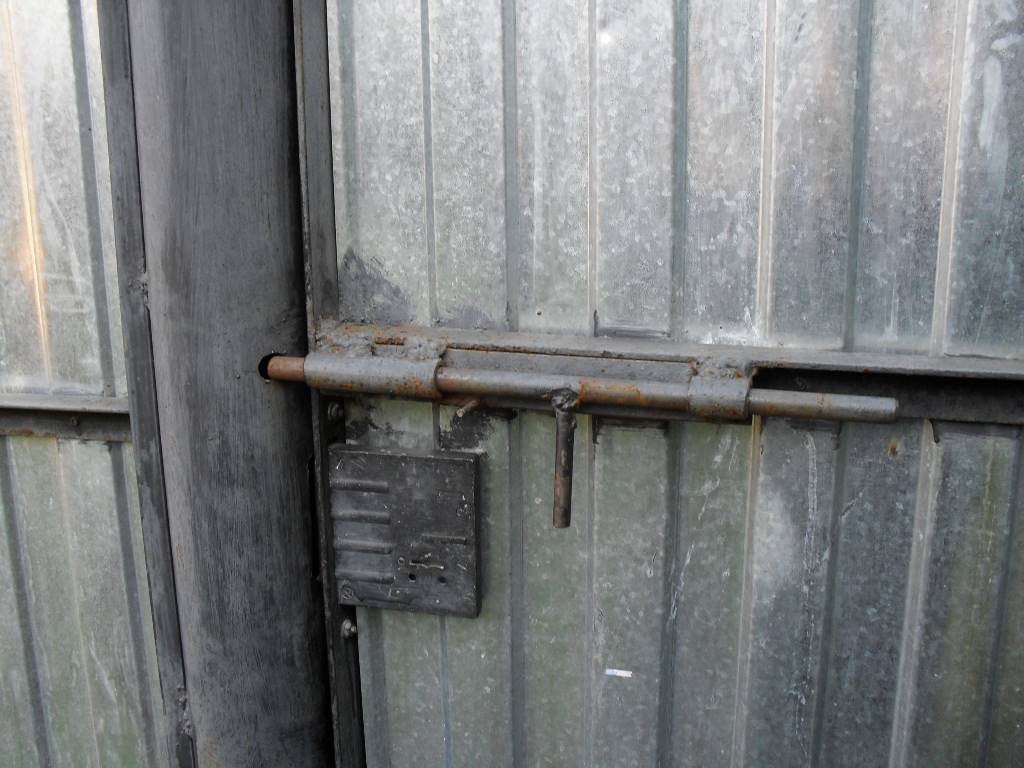

  3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.

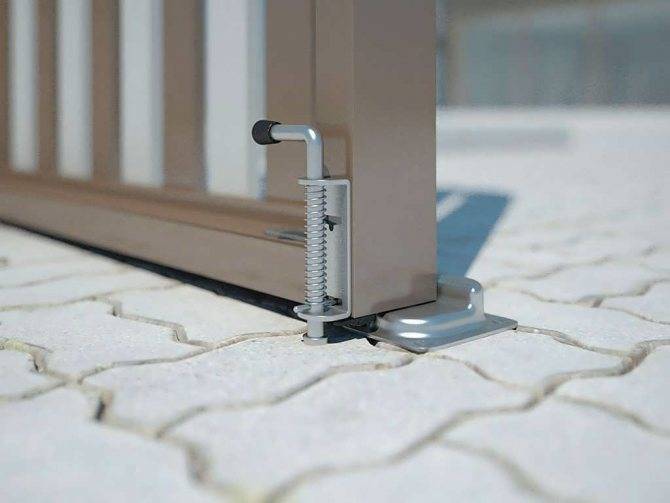

  4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

    Различные размеры засов на пружинах для ворот

  5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
  6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
  7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
  8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
  9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Щеколда в качестве запора на калитку: устройство, проверенное временем

Незаметная с первого взгляда на калитке щеколда, на самом деле, вполне эффективна в качестве запорного устройства. Ее надежность проверена временем, а непритязательность конструкции, не предполагающей использования ключей, делают устройство универсальным. Совсем несложная в изготовлении щеколда на калитку своими руками к месту будет на полотне калитки, двери или непосредственно на раме. При скрытом способе ее устанавливают изнутри, в том месте, где калитка открывается.

Все просто:

  • в заданной точке полуметровый кусок дюймовой трубы вбивается в землю;
  • над ним щеколда в виде железного элемента (прута) с отверстием под бечевку или трос фиксируется на калитке;
  • тросик, протянутый от калитки в удобное для пользователя место, в случае необходимости натягивается, щеколда приподнимается.

Своего рода шпингалет нужного размера, изготовленный из обрезка металлической трубы небольшого диаметра, устанавливается в удобном месте. Он сможет стать удобным запором, плотно фиксирующим полотно калитки.

В трубный корпус, закрепленный в нескольких местах, вставляется металлическая сердцевина (прут) выполненная в «Г» — образной форме. Если приложить усилия и потянуть за короткую, перпендикулярно отогнутую «ручку», длинная часть прута свободно перемещаться по металлическому корпусу. Отрезок хода стержня регулируется, с одной стороны, изгибом ручки, с другой металлической проушиной (или скобой), закрепленной на опорном столбе, на уровне «салазок» для прута. В положении «закрыто» металлическая сердцевина должна полностью входить в скобу на столбе.

Пружинный засов

Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.

Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.

Для работы понадобятся болгарка, сварка и дрель.

В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

  • электромагниты;
  • механические;
  • защелки;
  • моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.

Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Особенности и разновидности автоматических

Следующие виды можно отнести к разряду автоматических и полуавтоматических. Разберем каждый вид подробно.

«Английский механизм»

Автоматические запоры имеют совершенно другое устройство и механизм срабатывания. Конструктивно они представляют собой классический английский замок, в котором выдвигание щеколды происходит автоматически.

Как это происходит?

В механизме автоматического засова есть такой элемент, как рычажок или «флажок», когда он вдавливается элементом косяка или обналички, то происходит срабатывание выдвижных штифтов – они и фиксируют калитку в закрытом положении.

Для того чтобы отвести засов, необходимо вручную сдвинуть его в исходное положение.

Поворотный механизм с храповым колесиком и кнопкой

Вторая разновидность – поворотный механизм, который отводится автоматически, а подается вручную с помощью поворотного колесика. В его устройстве есть специфический элемент, который называется «храповик» или «храповое колесо» — это колесико, но с зубцами, как на шестеренке, а по граням зубцов проложена упругая металлическая лента.

Этот элемент обеспечивает возврат засова в исходное положение, после его взвода. Взвод начинается в момент подачи засова на закрытие, а приводится в действие нажатием кнопки. Кнопка высвобождает ленту храповика, и язычок отводится назад.

Также существует множество разновидностей, которые оснащаются автоматическими и дистанционными системами управления. Принцип их работы основан на возникновении ЭДС и замыкании контактов.

В техническом смысле эти запорные механизмы являются наиболее сложными, их производят на специальных заводах и фабриках. Сделать их самостоятельно крайне сложно, так как для этого необходимо знать методологию заводской сборки, уметь изготавливать и обрабатывать сложные конструктивные элементы, а также собирать их в корпус.

Кроме запора на калитке должна быть смонтирована и ручка. Как сделать ручку на калитку?

  • Ее можно изготовить из дерева и смонтировать над замком.
  • Также можно применять пластик или иной любой материал, который обладает мягкостью для ручной обработки.

Ручка закрепляется на саморезы, для чего посередине ручки или по краям делаются отливы под крепеж. Ручка должна быть надежной, крепкой и не отрываться при резком закрывании калитки.

Вертушка из доски

Вероятно, деревянная вертушка – один из древнейших запоров. Небольшие по размерам вертушки устанавливают на калитки, для запирания ворот используются доски подлиннее.

Представленный на фото механизм подходит для одностворчатых ворот. Также можно запереть калитку изнутри.

Для двустворчатых ворот подойдет вертушка, изготовленная по данной схеме. В данном случае длинная доска вращается вокруг оси в ее центре. Болт крепления находится на краю створки. При вращении балка заходит в кронштейны на створках ворот и фиксируется в горизонтальном положении.

Одна петля обращена вверх, другая – вниз. Петли проще всего изготовить из такой же доски. Для этого нужно отрезать два кусочка, длина которых равна ширине доски. Два других куска должны быть в два раза длиннее. Короткие детали используются в качестве подкладок, на которые установлены длинные заготовки. Сборку удобно выполнить саморезами.

Закрепленная по центру доска может самопроизвольно повернуться при сильном ветре, ворота откроются. Чтобы этого не происходило, балку следует зафиксировать. Например, можно просверлить сквозное отверстие в балке и воротах, в которое установить фиксатор из толстой проволоки.

Еще можно добавить длинную и тонкую деревянную вертушку над левым по схеме упором. Вертушка висит на расположенной сверху оси и балка ворот упирается в ее нижний конец. Если фиксирующую вертушку отвести влево, балка сможет вращаться.

Виды запорных конструкций

Модели самодельных и покупных запоров настолько многочисленны, что определиться с выбором бывает непросто. Выбрать разновидность накладного запора помогает предназначение устройства: от работы механизма зависит и способ его применения в дверце забора или на воротах.

По направлению монтажа

Установка запорного элемента может производиться вертикально и горизонтально. Поэтому все конструкции подразделяют по направлению их монтажа:

  1. Вертикальные задвижки ставят на ворота, чтобы предотвратить их открывание снаружи. Чаще всего такие запоры располагают парами: вверху и внизу створки. При закрывании стержень механизма входит в отверстие на верхней и нижней перекладине короба ворот. Садовые калитки оснастить такой задвижкой сложнее — они не имеют верхней планки. Но и врезанную в ворота дверцу закрывать на подобную задвижку неудобно: ее нельзя закрыть и открыть снаружи. Но для фиксации калиток на ночь можно использовать такой запор только в их нижней части.
  2. Горизонтальные конструкции ставят так, что запорный стержень перемещается параллельно земле и закрывает калитку, удерживая ее сбоку. Для фиксации засова применяется скоба или ушко на боковой стойке короба, с противоположной петлям стороны. Подобные конструкции иногда делают так, чтобы их можно было открыть или закрыть снаружи. К горизонтальному типу относят и вертушки, и щеколды, которые фиксируют дверь сбоку, но при открывании перемещаются в вертикальной плоскости.

По функционированию механизма

В магазинах хозтоваров можно приобрести и простые, и сложные механизмы, установка которых иногда требует помощи специалиста. К ним относят электромагнитные замки и кодовые устройства, которые отпирают только при помощи магнитного ключа или набором комбинации цифр. Их невозможно сделать самостоятельно и даже при установке или ремонте рекомендуется вызывать мастера.

Более простые механические устройства делят на следующие разновидности:

  1. Замки с ригелями. Накладные или врезные конструкции, которые открываются ключом или поворотной ручкой. При этом в движение приводится сложный механизм, который сдвигает запорные стержни. Они фиксируются в скобе или выемке на коробе дверцы. Установить такие замки можно своими руками.
  2. Сдвижные конструкции (шпингалеты). Изготавливаются из плоской или круглой в сечении подвижной части, кожуха для нее с выемками для фиксации в открытом или закрытом положении и скобы для установки на боковине короба. Последняя деталь служит для удержания двери на месте в закрытом положении.
  3. Вертушки. Устанавливаются на коробе и имеют вид небольшого крутящегося бруска. При приведении его в горизонтальное положение торцевая часть заходит на боковину калитки на 3-4 см и фиксирует ее, прижимая к раме. Для открывания брусок переводят в вертикальное положение.
  4. Шлагбаумы. Отличаются от вертушек тем, что закреплены не посередине, а ближе к 1 торцу и установлены на створке. Для запирания нужна открытая сверху скоба, в которую заходит щеколда. Открыть такой запор можно снаружи, прикрепив к подвижной части шнур или поворотную ручку.
  5. Крючки. Несложный внутренний запор, изготавливаемый из жесткой проволоки. Для фиксации калитки язычок крюка опускают в отверстие кольца. Подвижную часть крепят как на коробе, так и на створке. Колечко для фиксации ставят на противоположной части притвора.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
