Домашнее производство пеллет

Как сделать гранулятор для пеллет своими руками

Грануляторы для пеллет своими руками многие умельцы изготавливают без проблем. Но собирается он не из расходного бросового материала. Матрицу, ролики и другие элементы конструкции придется или заказывать для изготовления, или покупать готовые.

Просто в самом начале надо выбрать тип конструкции станка. То есть это или подвижная матрица и неподвижные ролики, или наоборот: матрица статична, валки двигаются. Оба варианта требуют инженерного подхода. И здесь нельзя сказать, какое из предложений проще и дешевле. Но оба варианта работают эффективно.

Кроме выше обозначенных деталей потребуется электродвигатель, редуктор, два шкива разного диаметра и ремень клиновой.

Тип редуктора выбирается с учетом того, в какой плоскости будет располагаться ведомый вал: горизонтально или вертикально. Если вертикально, то электродвигатель и редуктор собираются на раме в последовательном порядке. То есть один за другим. При этом их валы располагаются в одном направлении. И соединяются эти два элемента вертикально и напрямую без промежуточных деталей. В данном случае без шкивов и ремня.

Такую же конструкцию можно использовать, установив мотор и редуктор горизонтально. Но в таком случае надо выбрать последний с двумя выходящими из него валами, расположенными перпендикулярно друг другу.

Третий вариант – с использованием промежуточных деталей. Здесь двигатель и редуктор устанавливаются на раме рядом друг с другом вертикально. Передача вращения производится посредством ремня и шкивов. Последние можно заменить звездочками, то есть создать цепную передачу. Этот вариант удобен тем, что если грамотно рассчитать передаточное число промежуточных элементов, можно не устанавливать редуктор.

Внимание! Оптимальное передаточное число равно «6». Не меньше.. В качестве редуктора подойдет задний мост от автомобиля

Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя

В качестве редуктора подойдет задний мост от автомобиля. Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя.

Теперь о матрице и роликах. Своими руками их не сделать. Придется обращаться к токарю. Или приобретать готовые детали. Чем толще матрица, тем она прочнее, будет выдерживать большие нагрузки и дольше прослужит. Оно дорогое, плюс – большой вес.

Ролики должны быть по ширине такими, чтобы они помещались на поверхности матрицы, свободно перемещаясь по ней. Для них подбирается поперечина, которая соединяется с валом редуктора. Она должна быть прочной, потому что основные нагрузки ложатся именно на нее.

Последний элемент гранулятора – корпус. Самый простой вариант – труба с толстой стенкой. Ее внутренний диаметр и будет внешним диаметром матрицы. То есть заказывать у токаря надо будет с указанием этого размера. То же самое касается валиков.

Собрать грануляторы для опилок своими руками можно, учитывая не сложность конструкции, а стоимость деталей и узлов. И если какие-то можно найти на свалке, то такие как матрица, придется покупать дорого. Но в любом случае это обойдется дешевле, чем заводской станок. Правда, гарантии надежности и качества здесь никто не даст.

Принцип работы валковых дробилок — область применения

Какие бывают молотковые дробилки — как устроены, схема

Как устроен пылесос и что с его помощью можно делать

Как сделать выгребную яму с бетонными кольцами своими руками

Пылесос работает, но перестает всасывать пыль — почему происходит

Всё о переработке и утилизации отходов пенопласта

Как сделать станок для пеллет

Здесь подразумевается пресс – гранулятор, который превращает сырье в небольшие цилиндрические изделия. Главный элемент этой установки – стальная матрица с отверстиями, сквозь которые продавливается высушенная масса опилок. По способу прессования станки делятся на 3 группы:

  1. Высокопроизводительный пресс с матрицей в виде плоского кольца. Внутри него установлены 2 или 3 катка, вдавливающие сырье в прессовальные отверстия, как показано ниже на схеме.
  2. С матрицей в виде плоской плиты круглой формы. Два катка, закрепленные на общей оси, продавливают опилочную массу, подаваемую сверху.
  3. Шнековые агрегаты – экструдеры. Принцип работы схож с бытовой мясорубкой, где смесь проталкивается через матричные отверстия шнеком.

Невзирая на высокую производительность, первый тип станков не подойдет для прессования пеллет своими руками. Причина – сложность изготовления установки. Но если вы планируете делать бизнес на этом топливе, то такой пресс даст хорошую рентабельность, поскольку способен гранулировать разнообразные отходы в больших количествах.

Чтобы сделать второй тип пресса, вам понадобятся следующие детали и элементы:

  • плоская матрица из закаленной высокоуглеродистой стали с отверстиями Ø6 мм;
  • катки из такого же металла с прорезями (показаны ниже на чертеже);
  • вал и 2 подшипника для установки катков;
  • корпус из стальной трубы;
  • вертикальный вал, передающий вращение от редуктора матрице;
  • редуктор (можно от заднего моста легкового авто);
  • электродвигатель мощностью не менее 4 кВт.

Трудность заключается в том, что матрица и катки делаются на металлообрабатывающем производстве, располагающем токарным, фрезерным и шлифовальным оборудованием плюс необходима печь для закалки. О нюансах изготовления самодельных деталей и марках применяемых сталей рассказано в следующем видео:

Эту же проблему придется решать, если вы задумали своими руками собрать шнековый гранулятор для пеллет. Только здесь потребуется выточить дорогостоящий шнек, а вместо закалки выполнить цементацию поверхности, иначе он разломится в процессе работы.

Чтобы собрать прессовальный станок, нужно сварить раму из профильной трубы или уголков, куда впоследствии закрепляется двигатель с редуктором, а в верхней части – корпус самого гранулятора. Вал электродвигателя и хвостовик редуктора соединяются ременной передачей с таким расчетом, чтобы матрица вращалась со скоростью не больше 100 об/мин. Подробнее о процессе сборки рассказывается в видеоматериале:

Гранулятор с самодельной матрицей

Если вы решились изготовить и матрицу, и гранулятор своими руками, чертежи и рекомендации, приведенные ниже, помогут вам справиться с этой задачей.

Изготовление матрицы

В домашних условиях проще сделать плоскую матрицу. Для этого понадобится приобрести диск-заготовку или вырезать ее из металла толщиной более 2 см. Диаметр зависит от того, на какую производительность вы рассчитываете. Гранулятор с матрицей диаметром 50 см способен перерабатывать до 300 кг топлива или кормов в час. Но учитывайте, что для такого устройства требуется мощный двигатель – не менее 25 кВт.

Точно по центру заготовки высверливают отверстие с пазом для фиксации матрицы на вращающем вале. На диске в несколько рядов с помощью специальной фрезы проделывают отверстия для прессования пеллет, оптимальный диаметр для них – 8-10 мм. Они обязательно должны быть конусообразной, сужающейся к низу, формы.

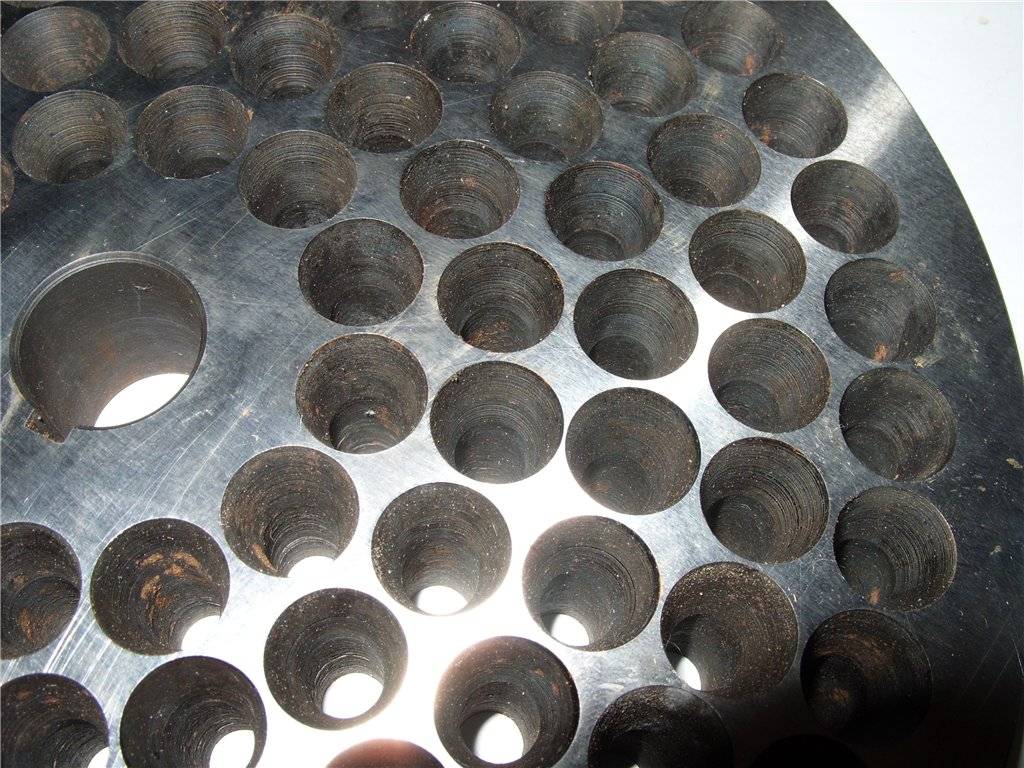

Прессовочные отверстия плоской матрицы

Подбор роликов для катков

Также, чтобы сделать гранулятор эффективным, следует позаботиться о мощных зубчатых роликах. Их ширина должна равняться рабочей поверхности матричного диска. Подходящие ролики насаживают на вертикальный вал через подшипники и прижимают к матрице, затягивая сверху гайку большого диаметра.

Цилиндрический корпус

Корпусом для устройства служит обрезок трубы соответствующего матрице диаметра или листовой металл, сваренный так, чтобы получился цилиндр. Для удобства технического обслуживания его рекомендуется сделать разборным, с болтовыми креплениями по бокам. В нижней части располагается редуктор и квадратное окно для выхода пеллет, а в верхней – матрица с катками и отверстие для закладки сырья.

Корпус в разрезе

Матрица должна свободно входить в корпус, но зазор между ней и стенками делают минимальным. Для надежного соединения двух частей цилиндра по бокам к нему приваривают ушки, внутрь которых вкручиваются болты. В завершение гранулятор закрепляют на станине и подключают к двигателю. Готовую конструкцию проверяют и, убедившись, что все функционирует, окрашивают корпус краской по металлу. Изготовление самодельного устройства окончено.

Сделав гранулятор для пеллет своими руками, вы решите проблему утилизации ненужных древесных отходов и последующего компактного хранения топлива для камина, бани или отопительного котла. Кроме того, такой механизм значительно облегчит жизнь фермерам, упростив переработку кормов для животных. Делать ли гранулятор самостоятельно «от и до» или собрать его из готовых деталей – решать вам, но перед началом работ стоит трезво оценить свои силы и составить чертеж будущего устройства. Желаем удачи!

Устройство и принцип действия гранулятора из мясорубки

Чтобы понять, как работает самодельный гранулятор, для начала нужно рассмотреть принцип действия и устройство заводского прибора. Он состоит из нескольких основных частей:

  • бункера, в который засыпают сырье — зерно и продукты с высоким содержанием белка;
  • подающего механизма, за счет которого смесь продвигается внутри гранулятора;
  • матрицы — диска с отверстиями для формирования пеллет;
  • ножа, отрезающего на выходе утрамбованные гранулы;
  • приемного бункера, в который высыпается готовый комбикорм.

При использовании гранулятора смесь сырья погружают в бункер, включают устройство, и будущий корм плотным потоком продвигается к матрице. После того как масса выходит из отверстий, нож автоматически обрезает ее. Небольшие продолговатые пеллеты падают в подставленную емкость.

Промышленные грануляторы способны обрабатывать, в том числе твердые корма и производят в среднем около 200 кг готовой смеси за час. Пользоваться ими очень удобно, но есть недостаток, стоят такие устройства дорого. При ограниченных финансах собрать гранулятор лучше своими руками, основой для него может послужить старая металлическая мясорубка механического типа. Возможности агрегата будут ограничены, и обрабатывать в нем получится только мягкие корма, но и такое устройство принесет большую пользу в хозяйстве.


В верхней части гранулятора из мясорубки можно прикрепить воронку для удобной загрузки сырья

Самодельный гранулятор состоит из нескольких частей:

  • металлического корпуса мясорубки, выполняющего роль приемного бункера;
  • шнека, подталкивающего кормовую смесь к выходному отверстию;
  • покупной или самодельной матрицы — стального диска с просверленными частыми отверстиями;
  • ножа для отсекания готовых гранул;
  • шкива с ременной передачей — при включении он передает вращение на шнек мясорубки;
  • двигателя 220 В, он необходим для приведения всей конструкции в работу;
  • наружной емкости для приема готовых пеллет.

Устройство самодельного гранулятора практически полностью повторяет схему заводского прибора. Разница заключается в габаритах — домашний агрегат из мясорубки намного меньше. Кроме того, сборка у самодельного устройства менее надежная, а двигатель не такой мощный. Именно по этой причине для трамбования твердых кормов мясорубка не подойдет.

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.


Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

  • 1-й вариант – с помощью специальных роликов;
  • 2-й вариант – посредством шнека.

Ролики могут быть:

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Переделка мясорубки в гранулятор

Изготовить аппарат на основе мясорубки несложно, следует:

  1. Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
  2. Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

  • не перерабатывает корма высокой твёрдости;
  • не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

  1. Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
  2. Вымерить размер сечения ведущего вала.
  3. Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
  4. Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

  • ширина роликов должна соответствовать диаметру матрицы;
  • вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

  • сжимается;
  • пластифицируется;
  • гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

  • повышает производительность и качество механической переработки комбикорма;
  • облегчает грануляцию пластичных материалов, например торфов;
  • осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Переделка мясорубки в гранулятор

Если у вас есть ненужная мясорубка, но необходим гранулятор кормов – можете просто переделать мясорубку. Для осуществления данной цели вам понадобится подготовить следующие элементы:

  • матрица;
  • каркас;
  • электрический двигатель;
  • ремень;
  • шнек;
  • 2 шкива.

Цены на электродвигатель промышленный

Электродвигатель промышленный

Использовать можно старый корпус мясорубки. Но его необходимо немного видоизменить – срезать внутренние грани. К свободной части мясорубки прикрепляется толстая матрица с просверленными отверстиями. Устанавливается шнек, способствующий продавливанию загружаемого сырья сквозь конусообразные отверстия в матрице. С одной стороны шнек пропиливают под ввертыш. А снаружи на шнеке крепятся ножи, предназначением которых является дальнейшее дробление гранул на выходе.

Далее на мясорубке закрепляются 2 шкива, шнек, двигатель и ремень. Но последний должен быть обязательно без зубцов. Так как в случае засорения гранулятора на каком-либо и его участков, ремень будет проскакивать, что поможет уберечь собранный самостоятельно аппарат от перегорания и т.п.

Привод и ремень

Мясорубка

Гранулятор в действии

Видео — Шнек

Всегда помните о том, что в самодельно изготовленный гранулятор можно помещать лишь то сырье, которое было высушено в специально предназначенной сушке и подроблено в специальной дробилке. Но не забывайте о том, что процесс гранулирования будет действительно удачным лишь тогда, когда загружаемое в агрегат сырье обладает влажностью от 10% до 12%.

https://youtube.com/watch?v=iG1eCMj130g

План расходов

Мини производство пеллет требует внушительных инвестиций на старте: только в оборудование цеха необходимо вложить около 3,7 млн. рублей

Предпринимателю также придется уделить внимание вопросу ремонта помещения (в особенности заливке полов и установке вентиляционной системы), разместить рекламу на соответствующих носителях и изготовить собственный сайт, предназначенный для информирования покупателей

Начальные расходы

Статья
Сумма, руб.
Регистрация ИП800
Открытие расчетного счета2000
Изготовление печати500
Ремонтные работы150000
Закупка и монтаж оборудования3682800
Маркетинговые расходы20000
Итого:
3856100

При определении величины расходов, связанных с покупкой сырья, нужно учесть, что насыпная плотность опилок при влажности 8–15% составляет 220–420 кг/м³, а итоговая плотность пеллет достигает 1147 кг/м³. Поскольку в технологическом процессе не используются добавки, можно предположить, что для производства одного килограмма готовой продукции следует взять один килограмм материала: Соответственно, необходимый для получения тонны пеллет объем опилок оценивается в 2,73–5,2 м³.

Суммарное энергопотребление оборудования для производства пеллет из опилок составляет 110 кВт в час. Таким образом, дневной расход электроэнергии при работе в две смены можно принять равным 1760 кВт, а ежемесячный — 38720 кВт.

Ежемесячные расходы

Статья
Кол-во
Цена, руб.
Сумма, руб.
Закупка опилок704 м³150105600
Расход топлива на сушку, 10 л/ч3520 л2795040
Расход топлива погрузчиком, 1,5 л/ч528 л2714256
Электроэнергия38720 кВт4154880
Арендная плата450 м²18081000
Расход ГСМ на транспортировку, 15 л/день330 л278910
Упаковка биг-бэг 1000 кг17620536080
Маркетинговые расходы10000
Административные расходы5000
ФОТ245700
Итого:
756466

О том, как правильно выбрать технологическую линию и организовать собственное производство пеллет, видео материал расскажет более подробно:

Как составить бизнес-план по изготовлению пеллет

Составление бизнес-плана, ответственный процесс, требующий полноценного исследования и, во многом, индивидуальный. Важными факторами при составлении плана станут уровень конкуренции в регионе, близость источников сырья и наличие потенциальных клиентов.

Следует ориентироваться на 3-месячную окупаемость для домашнего производства и годовую окупаемость для предприятия средних масштабов. Однако, даже если итоговые подсчеты окажутся менее оптимистичными, гораздо важнее ожидания самого предпринимателя от бизнеса и цели, которые он ставит перед собой в долгосрочной перспективе.

Производство пеллет и топливных брикетов в домашних условиях

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой:

  1. Делаем матрицу. Если ее делать своими руками, то потребуется дисковая заготовка толщиной от 20 мм, если она будет меньше, то матрица быстро будет деформироваться. А вот диаметр может быть разным, от него зависит производительность оборудования. Например, если диаметр составит 50 мм, а двигатель порядка 30 кВт, то можно будет получить до 350 килограмм пеллет в течение часа. А если объемы ожидаются меньшие, то хватит матрицы и до 30 см в диаметре. В центре диска нужно просверлить отверстие по диаметру вала редуктора, далее выполняется паз для жесткой посадки. А отверстия для прессования и выхода гранул должны иметь форму конуса.
  2. Ролики или шестеренки для катков нужно выбирать таким образом, чтобы ширина сопоставлялась с рабочей зоной матрицы. Наденьте на вал шестерню, затем он закрепляться муфтой перпендикулярно оси выходного вала редуктора.
  3. В зависимости от размера матрицы нужно сварить цилиндрический корпус оборудования на основе листового металла или трубы. Корпус включает две части: в верхнюю загружается сырье, а затем после прохождения сквозь систему роликов и матрицы в готовом виде гранулы переходят в нижнюю часть корпуса, затем по лотку они высыпаются в емкость. А матрица должна свободно внутри верхней части корпуса передвигаться с минимальным зазором. Внизу корпуса проделывается отверстие для выхода пеллет, к нему приваривают лоток на основе листового материала или труб.
  4. Выходной вал редуктора должен размещаться внизу корпуса конструкции посредством подшипников и муфты.
  5. Чтобы было удобно чистить и обслуживать корпус, верх и низ корпуса должен быть разъемными и соединяться на болты посредством приваренных ушек. В корпус ставят матрицу и ролики.
  6. Гранулятор ставят на раму на основе швеллера или уголка и жестко на ней закрепляют. Затем крепится электродвигатель и его выходной вал присоединяют к редуктору.
  7. С внешней стороны раму и остальные детали красят краской по металлу. Далее, подключается двигатель и выполняется пробный запуск.

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Какие инструменты и материалы потребуются

Для изготовления шнекового гранулятора из мясорубки понадобится подготовить:

  • верстак или станину, на которую будет установлен агрегат;
  • токарный станок для обработки металла;
  • болгарку;
  • сварочный аппарат;
  • металлическую механическую мясорубку — советскую или современную;
  • двигатель на 220 или 380 В;
  • нож для нарезания пеллет;
  • два шкива с размерами 1 к 2 — для монтажа на двигатель и на шнековый механизм;
  • ремень для соединения мотора с мясорубкой;
  • сверлильный станок;
  • металлическую болванку для изготовления матрицы.

Важно! Также потребуются крепежные элементы — болты и гайки, при помощи которых нож, диск с отверстиями, шнек и шкивы будут соединены друг с другом
