Самоделки для строителя: вторая жизнь сломанного бура

Дюбеля для бетона и для кирпича: параметры и нюансы монтажа

Перед тем, как забить молотком или при помощи перфоратора гвоздь в стену, необходимо правильно выбрать дюбель с учетом типа основания поверхности. Для бетонных и кирпичных стен выбирают разные крепления и использовать неподходящие изделия для одного из материалов не стоит.

Дюбель-гвозди для кирпичной кладки отличаются размером и механизмом двойного распора. Изделие может быть сделанным из металла или пластика, надежность крепления обеспечивает за счет того, что как минимум один распорный элемент оказывается не в полости кирпича, а в твердой его части. Распорная втулка дюбеля разжимается, когда в него вкручивается шуруп или резьбовая шпилька.

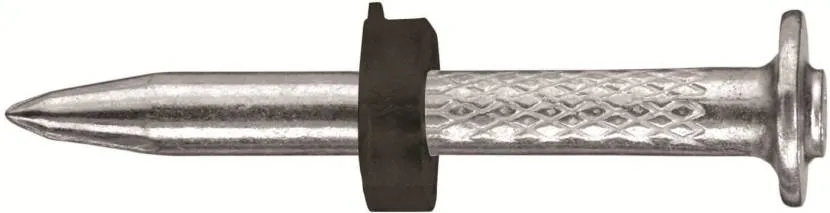

Дюбель для вбивания в бетон другой, он работает только с твердыми полнотелыми поверхностями, забивается с натягом в сделанное заранее отверстие. Если же такой дюбель попытаться закрепить в кирпиче, в котором внутри есть воздушные полости, часть крепежа может попасть в полость и разрушить отверстие.

Забивать дюбель в кирпичной кладке сложнее, чем в бетоне, поэтому процедуру стоит рассмотреть подробнее. Для работ понадобятся дрель или перфоратор, сверло, клей для керамической плитки, набор резиновых шпателей.

Основные этапы забивания дюбель-гвоздя в кирпич (обычный метод):

  • Сверление посадочного отверстия дрелью или перфоратором, выбрав сверло соответствующего диаметра.
  • Очистка отверстия.
  • Развести плиточный клей, заполнить массой при помощи шпателя отверстие для дюбеля, протолкнув его туда аккуратно. Далее вставляют дюбель до упора, ждут 24 часов, пока высохнет клей.
  • Теперь можно вкручивать резьбовой элемент (шуруп или шпильку).
  • Данный метод подходит для монтажа дюбелей в любом пористом материале – кирпич, пенобетон, газобетон.

Особенности демонтажных работ

Во время ремонтных работ часто выравниваются строительные конструкции. Для качественного выполнения процесса предварительно удаляются ранее установленные дюбеля. Для их демонтажа используют обычный шуруп или другой метиз подходящего диаметра. Его вворачивают в крепеж на 2/3 длины или более. Все зависит от инструмента, который дополнительно используется в работе. Затем метиз выдергивают вместе с пластмассовым крепежным элементом.


Для вытаскивания дюбеля из стены используют подходящий метиз Источник bau-meister.ru

Иногда возникает ситуация, когда в пластиковом крепежном элементе остается обломок металлического метиза. Для его удаления используют паяльник. Им сначала нагревают пластмассовый дюбель, а потом плоскогубцами вытаскивают обломок стального крепежа.

Когда дюбель посажен очень плотно, иногда его не вытаскивают. Крепеж просто обрезают по плоскости конструкции, а отверстие замазывают прочной смесью.

Если требуется убрать металлический специальный гвоздь с конструкции, сначала метиз расшатывают ударами молотка. После этого используют гвоздодер для его окончательного демонтажа.

В крайнем случае, рядом с дюбель-гвоздем высверливают отверстие. Оно позволяет легче расшатать метиз. Можно также использовать болгарку, чтобы просто срезать специальный стальной гвоздь.


Торчащий специальный металлический гвоздь можно обрезать болгаркой Источник mcmahons.ie

Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

  • Двухлопастной;
  • В виде полудисков;
  • Винтообразной;
  • Шнекообразной;
  • Многоярусной;
  • Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура:

Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
Плуг-формировщик. Он располагается в нижней зоне

Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной

Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Принцип работы “бабы”

Для поднятия и опускания конструкции нужны ручки – их делают из двух стальных прутов, согнутых на концах под прямым углом. Пруты приваривают вертикально по сторонам трубы так, чтобы они выступали за нижний край примерно на полметра. Согнутые части обматывают изолентой для большего комфорта. В отдельных случаях приваривают не две, а четыре ручки.

Готовую конструкцию одевают на столб, за ручки приподнимают на полметра и с усилием опускают обратно.

Забивание столбов самодельным устройством

Поскольку “баба” получается весьма тяжелой, необходимо закрепить ее на треноге, чтобы поднимать не вручную, а с помощью блока и троса. Тренога устанавливается над столбом, к ней крепится блок. Сверху на устройство приваривают прочный крючок из металлического прута, после чего продевают сквозь крючок и блок стальной трос.

Трос также можно заменить металлической цепью или прочным канатом. С помощью этого приспособления поднимать “бабу” гораздо удобнее. При таком способе заглубления опора вбивается строго по вертикали и не требует подпорок.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор. Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Бабка для забивания труб своими руками

Многим садоводам хочется иметь собственную колонку у себя на загородном участке, чтобы не приходилось каждый раз куда-либо бегать за водой. Для установки водонапорной колонки следует сначала сделать скважины и забить трубу в нее. Попробуем разобраться более подробно…

Как забить трубу?

Трубы в землю забиваются разными способами, и самый простой, но достаточно сложный – при помощи кувалды. Чтобы это сделать, следует воткнуть в землю трубу и бить по ней кувалдой, загоняя на нужную глубину. Разумеется, чем глубже будет входить труба, тем сложнее это будет делать. Данным методом можно забивать трубы на глубину не более 3-4 метров.

Для забивания трубы можно использовать штангу виде металлического прута диаметром 16-22 мм. Этот прут можно наращивать по мере заглубления, поэтому использовать его можно для больших глубин. Этим прутом наносят удары по концу трубы, а на всю поверхность оказывается растягивающая нагрузка, упрощающая процесс.

Третий способ заключен в использовании специальной бабки. Бабка для забивания труб представляет собой особое приспособление, которое оказывает ударную нагрузку на ствол трубы. Бабки бывают с проставкой и отверстием. Для работы нужно использовать подбабок – цанговое соединение, устанавливаемое в любой части трубы, которую требуется загнать в землю

Приспособление для заточки ножей

Без ножа на кухне не обходится ни один дом. Правильную заточку без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Вариант домашнего устройства для заточки лезвий

Для каждого ножика необходимо соблюдать определенный угол заточки:

  1. Бритва и скальпель требуют угол в 10-15⁰.
  2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
  3. Классические многофункциональные ножи – 25-30⁰.
  4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
  5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

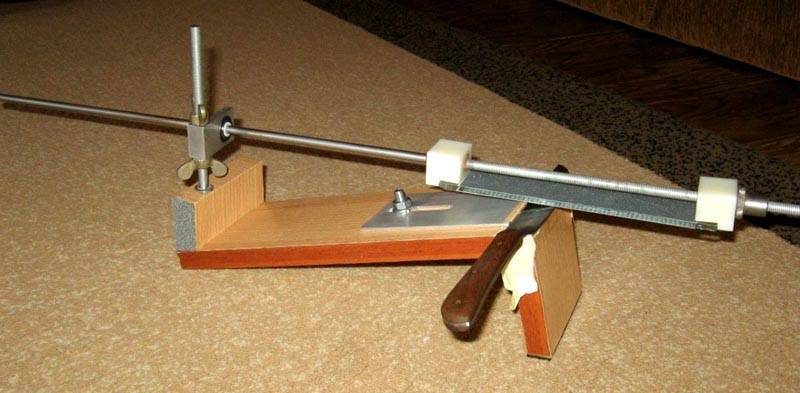

Таким способом можно регулировать угол заточки

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило из двигателей от стиральных машин своими руками.

Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от стиральной машины приготовьте:

  • сам мотор;
  • металл для кожуха с толщиной от 2 до 2,5 мм;
  • трубочка для фланца;
  • камень для заточки;
  • гайки;
  • пусковой механизм;
  • кабель для подключения к электросети;
  • уголок из металла или брус из дерева для станины.

Существуют несложные заточные станки своими руками без двигателей. Например, можно сделать приспособление из брусков. Для этого приготовьте два абразивных бруска одинакового размера и камень для заточки.

Легкий вариант точила от «самоделкиных»

Ход работы по созданию такого простого приспособления будет следующим:

Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

Материалы для работы

  • К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
  • В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Вариант готового точила

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Приспособление для заточки сверла по металлу

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Удобный вариант для повседневного использования

Развернутый чертеж

Готовый домашний станок

Другой удобный вариант

Инструменты

Перечень инструментов, необходимых для вытягивания дюбеля зависит от материала, из которого он изготовлен. В процессе работы вам может понадобиться:

  • саморез или штопор,
  • стамеска, молоток,
  • пассатижи,
  • гвоздодер,
  • нож или шило,
  • паяльник,
  • «болгарка»,
  • пробойник или электродрель.

Такой маленький дюбель и столько инструмента надо для его извлечения из стены! На самом деле, представленный выше список относится ко всем видам дюбелей. Поэтому, в процессе работы, вы будете использовать именно тот инструмент, который необходим для вытягивания именно тех дюбелей, которые прочно засели в ваших стенах или потолках. Пожалуй, давайте перейдём к самому процессу извлечения дюбеля.

Вертолет

Такая самоделка относится к сложным и поэтому в жизнь на сегодня не воплощена. Она — в мечтах энтузиастов, в придуманных историях. Одна из них утверждает, что еще в СССР заключенный, разбирающийся в механике, сделал вертолет с двигателем от бензопилы и смог убежать из колонии.

Изготовление самодельного вертолета требует, в отличие от снегохода, лодочного мотора, велосипеда, болгарки и даже снегоуборщика, более сложных инженерных расчетов. Они же показывают, что один, даже мощный, двигатель не способен поднять в воздух такой летательный аппарат. Требуется как минимум 4 мотора, причем форсированных и работающих согласованно на максимально возможных оборотах. А реализовать это с двигателями от бензопил на практике затруднительно.

Ямобур

Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.

Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:

  • ими можно бурить только относительно неглубокие ямы небольшого диаметра;
  • для работы на твердых грунтах они не подходят.

Конструктивно самодельные приспособления состоят из трех частей:

  • перфоратора;
  • обычного земляного шнека;
  • переходника либо редуктора.

Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.

Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт

Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен

Бурение выполняют двумя способами:

  • непрерывным;
  • с периодическим доставанием грунта.

В первом случае понадобится более мощный инструмент (с большим крутящим моментом).

Алгоритм изготовления самодельного бура

Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:

  • угловая шлифовальная машина;
  • сварочный аппарат с соответствующей используемому металлу маркой электродов;
  • дрель электрическая;
  • ненужный перфораторный бур;
  • металлическая арматура либо прут для изготовления штанги;
  • материал для режущей части;
  • кабель и розетки, чтобы сделать простейший удлинитель.

Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:

  • отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
  • к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
  • отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
  • приваривают отрезанный фрагмент к трубке.

Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.

Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.

Работа созданным устройством показана в видеоролике.

Изготовление режущей части

В качестве ножей применяют:

  • диски от циркулярных пил подходящего диаметра;
  • готовые шнеки от заводских мотобуров либо сельхозтехники;
  • металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.

Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.

Конструкция режущей части должна отвечать таким параметрам:

  • быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
  • нужно, чтобы угол между лопастями равнялся 25-30 градусов;
  • передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.

По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

  • Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
  • Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
  • В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
  • Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

  • Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
  • Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
  • Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Гравер

Для того чтобы сделать гравер (бормашину) из шуруповерта без аккумулятора или с батареей можно воспользоваться специальным переходником, который продается в строительном магазине. Также потребуется бита, диаметр которой должен совпадать с отверстием переходника.

Чтобы изготовить гравер из старого шуруповерта с рабочим моторчиком потребуется:

  • разобрать корпус шуруповерта и извлечь из него все внутренности.
  • снять редуктор с мотора так, чтобы не повредить вал;
  • закрепить на валу насадка под биту.

Для защиты руки от тока, которым может «ударить» мотор его можно обмотать изолентой или сделать защитный кожух из резины (силикона).

Гравер из мотора от старого шуруповерта

Как забить дюбель-гвоздь в бетонную стену

Необходимость забить гвоздь в стену появляется не только там, где проводят ремонт. Вбить гвоздь может понадобиться для крепления зеркал, картин, фото в рамках, навесной мебели, электрических приборов, техники и т.д.

Любое стандартное крепление предполагает наличие двух элементов: дюбель из пластмассы и металлический саморез. Независимо от назначения крепежа, оба элементы важны, так как хорошо дополняют друг друга: в дюбеле без самореза нет смысла, а саморез без дюбеля просто легко вылетит из твердого основания, так как его там ничего не будет держать. Саморез закручивают в мягкий пластик и такой крепеж получается надежным и прочным.

Перед тем, как вбить гвоздь в бетонную стену без дрели или с использованием специального инструмента, необходимо точно разметить стену. Для этого выбирают подходящее место, ставят крестик карандашом. Из листа плотной бумаги нужно сделать кулек, прикрепить его к стене на несколько сантиметров ниже отметки малярным скотчем – такая простая конструкция защитит от распространения пыли по всему помещению.

Далее необходимо просверлить отверстие в стене перфоратором с буром нужного размера. Для кирпичной стены лучше выбрать мощную дрель. Инструмент устанавливают строго перпендикулярно основанию, бурят отверстие нужной глубины, чтобы удалось полностью утопить дюбель в материале. Если забурить недостаточно, дюбель будет торчать, если сильно – пластиковый ограничитель при забивании может порваться или сильно провалиться.

Получив отверстие нужного диаметра, следует аккуратно вбивать дюбель в стену заподлицо с поверхностью, потом вкрутить саморез, оставив нужную длину для того, чтобы можно было использовать крепеж.

Настольный сверлильный станок

Чтобы сделать из дрели настольный сверлильный станок можно приобрести заводское крепление, которое продается строительных магазинах. Оно сделано так, что инструмент нужно просто вставить в разъем и завинтить крепления.

Чтобы сделать сверлильный станок из старой дрели или шуруповерта нужно:

  • разобрать корпус шуруповерта и вытащить оттуда все внутренности;
  • сделать 2 хомута с разным диаметром отверстий: один будет крепится на сам мотор, а второй на редуктор. Хомуты должны иметь в своем корпусе дополнительное небольшое отверстие, в которое нужно поместить втулки из фторопласта.
  • вставить в втулки направляющий прут диаметром 10-12 мм из металла. Для него можно использовать деталь из старого принтера;
  • просверлить на хомутах по 2 отверстия слева и справа;
  • закрепить в них металлические трубки с осью внутри;
  • сделать 2 бобышки из капролона, в которых нужно просверлить отверстие, но не по центру, а с небольшим смещение в сторону, чтобы получились эксцентрики;
  • помощью еще одного хомута и прутка с резьбой бобышки крепятся на основном несущем стержне и устанавливаются в такое положение, чтобы люфт минимизировать люфт вала.

Пример крепления шуруповерта

Для изготовления рукояти требуется:

  • взять деревянные брусочки: 1 длинный (30-40 см) и 1 короткий (10-15 см). на одном конце большой полосы необходимо сделать накладку из кусочка дерева;
  • просверлить на этом краю рукоятки отверстие, диаметр которого будет совпадать с втулкой, на которую крепятся бобышки.
  • на расстоянии в 10 см от этого отверстия просверлить еще одно;
  • в короткой детали сделать 2 отверстия по краям. С помощью первого на нужно закрепить 2 бруска между собой так, чтобы соединение было подвижным. Второе отверстие требуется для монтажа короткой детали на хомут, закрепленный на редукторе.
  • сделать пружинный механизм из металлического уголка, на который приварено 2 коротких болта.

Пример креплений рабочей конструкции из металла

  • закрепить его на нижней части хомута тем креплением, которым фиксировалась ограничительная стойка;
  • пружины надеть петлями на шурупы, которые необходимо вкрутить в длинную часть ручки между краем и фиксатором короткой детали;
  • собрать удерживающую стойку для всего станка. Ее можно сделать из деревянных брусков или сварить между собой металлические уголки.

Идея данной самоделки подойдет для тех, у кого нет средств на полноценный станок, но есть необходимость в таком устройстве. С помощью этой конструкции не получится просверливать металлические детали, так как не будет хватать жесткости и прилагаемого веса. Такой станок подойдет для работ по дереву или сверления толстых слоев бумаги (для прошивки дипломов и самодельных книг).

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

  • Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
  • Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
  • Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

Нейлеры по бетону, металлу, кирпичу

Давление воздуха в 5–6 бар, позволяет вбивать гвозди не только в древесину, но и в более твёрдые материалы. Уверен многие из вас сталкивались с пороховыми монтажными пистолетами на строительных объектах. Для каждого забивания требуется отдельный патрон стоящий от 2. 50 рублей в зависимости от модели. При забивании гвоздей нейлером, расходуется только электричество для работы компрессора — 1–2 киловатта в час. nbsp;подборе компрессора вы можете прочитать здесь.

Превосходят по эффективности пневматические гвоздезабивные пистолеты и крепление с помощью дюбелей. Из самых очевидных плюсов:

  • скорость работы — гвоздь завивается одним движением,
  • отсутствие пыли – не всегда и везде критично, но бонус приятный,
  • крепление прочнее – дюбель держится в отверстие хуже, чем гвоздь,
  • удобство в работе – магазин нейлера вмещает 50–80 гвоздей. Крепление металла к металлу и метала к бетону стоит выделить отдельно. Одно нажатие на курок и вуаля. Без замены свёрл или перезарядки газового пистолета.

    В нашем магазине вы всегда можете найти не только сам инструмент, но и огромное количество расходки к нему. Наши менеджеры умеют не только принимать и отправлять заказы, но и грамотно консультировать по необходимым вопросам. Если же у Вас есть желание сначала немного почитать про мат часть, то вы можете ознакомиться с часто задаваемыми вопросами.

Косилка

Чаще всего газонокосилку из бензопилы своими руками делают роторного типа. Выглядит она в виде небольшой тележки, на которой смонтированы все агрегаты, детали. Делают ее сварной, используя металлические трубы или полосы. Снизу устанавливают колеса, размер которых должен позволять приспособлению без затруднений перемещаться по любой поверхности.

Есть варианты сенокосилок своими руками из бензопилы, укомплектованные 2, 3 или 4 колесами. Газонокосилка из бензопилы в 2-колесном исполнении обладает лучшей маневренностью, поэтому получила большее распространение. В ней устраивают специальный кожух, который предотвращает соприкосновение работающего агрегата с землей.

Чтобы сделать газонокосилку, с бензопилы вначале демонтируют штурвал и шину. Мотор на раме располагают так, чтобы вал был снизу. Тележку снабжают ручками, которые делают из труб. На них крепят штурвал мотопилы, удлиняют тросик, которым управляется дроссельная заслонка карбюратора.

Дальше для косилки из бензопилы изготавливают узел, которым скашивается трава:

  1. Вначале к звездочке мотора приваривают отрезок трубы длиной 80 см и диаметром 50 мм.
  2. Внутри нее располагают другую трубу, которая меньше первой в диаметре на 8 мм.
  3. Соединяют трубы между собой болтами М6. Трубчатая конструкция позволяет регулировать высоту среза травы.
  4. На конце широкой трубы приваривают металлический диск толщиной 4 мм и диаметром 18 см.
  5. К диску крепят ножи-лезвия, изготовленные из старой ножовки. Их ширина — 3 см, длина — 12. Соединение выполняют болтами М6 неплотно, что позволяет предохранить лезвия от поломки при встрече с камнями.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
