Качественная снегоуборочная машина своими руками: реализация проекта с разумными затратами

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Виды снегоуборочных машин, какой лучше –бензиновый или электрический

Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.

Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.

Самоходная модель

Электрический снегоуборщик

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на загородных участках оптимальный вариант подключения – обычная розетка.

ПлюсыМинусы
Компактные размеры, удобные для пользования и хранения.Нельзя очищать участки с большим снежным покровом. Толщина снега не должна превышать 30 см.
Используются для ежедневной уборки снега, который только что выпал.Нельзя очищать наледь.
Высокая маневренность.Размеры участка для чистки определяются длиною питающего кабеля.
Не выбрасывает угарные газы.Трудность в использовании заключается не только в том, что приходится толкать сам прибор, но и снежную массу, которая скапливается перед приемным устройством аппарата.

Электрический тип

Бензиновые самоходные снегоуборочные машины

В основе их используется бензиновый двигатель, чаще от бензопилы или триммера.

ПлюсыМинусы
Высокая мощностьСложная комплектация
Возможность очищать толстый снежный покровБольшие габаритные размеры
Можно очищать наледьБольшой вес аппарата
Неограниченные возможность перемещения, неограниченные питающим кабелем
Передвигаются самостоятельно, человек не испытывает нагрузокСложность ремонта
Высокая проходимость прибора, которому не страшны никакие сугробы

Бензиновый

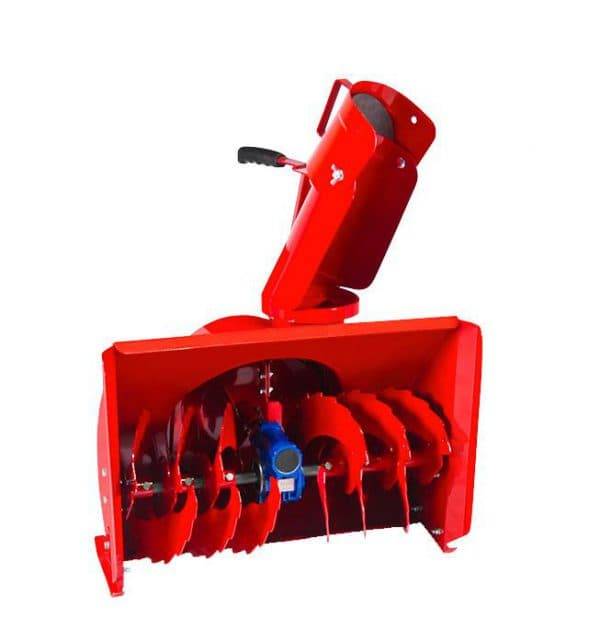

Снегоуборщик к мотоблоку

Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть мотоблок, которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.

Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.

Снегоуборщик к мотоблоку, как отдельная единица

Изготовление шнека из металла

Шнек состоит из двух лопаток в центре и четырех лопастей, по две с каждой стороны. Конечный диаметр шнека 300 мм, ориентировочная ширина ковша 600-640 мм, ширина лопаток – 120 мм.

На форуме step139 подробно объясняет, как делать расчеты.

У него получилось, что для готовой спиральной лопасти диаметром 300 мм и шириной 220 мм с шириной рабочей части лопасти 70 мм нужно вырезать рассеченное кольцо с наружным диаметром 324 мм и растянуть его на 220 мм. Из кольца нужно было высечь сегмент с хордой 47,5 мм.

Это была самая сложная часть работы: кольца выпиливались из металлического листа толщиной 2 мм – болгаркой и лобзиком по металлу и растягивались до нужного размера.

step139Пользователь FORUMHOUSE

Для большей жесткости шнека оставил перемычку в средней части кольца. Длина перемычки 150 мм от торца до внешнего круга и на 10 мм в торце выбрана полуокружность под вал (диаметр вала 20 мм). Если у кого-то диаметр вала будет другой, то соответственно и полуокружность пилите под свой вал.

Лопатки сделать было несложно.

step139Пользователь FORUMHOUSE

Я отрезал болгаркой прямоугольник 1600х300 мм и толщиной 2 мм. Разметил центр и как на эскизе просверлил, поэтапно меняя сверла, два отверстия диаметром 20 мм. После этого пластину разрезал пополам. У каждой половины загнул края по 20 мм, поочередно зажимая их (края) в тисках.

Боковые пластины: два уголка 40х40 длинной 300 мм

Сборка шнека: step139приварил лопатки перпендикулярно относительно вала, отмерил 220 мм и приварил две боковые пластины.

Пластины надо варить перпендикулярно валу и на одной оси с лопатками.

Струбцинами зажимал лопасти к лопаткам и пластинам и все это проваривал. Центральная перемычка каждой лопасти должна плотно прижаться к валу, а перемычки у каждой пары лопастей должны разместиться строго друг напротив друга и на расстоянии 110 мм от боковых пластин и лопаток.

Дальше был вырезан и приварен к валу диск для венца задней звезды от мотоцикла «Минск» (большая ведомая звезда).

Вот как выглядит шнек с подшипниками:

Остальные этапы изготовления «изумрудного снегопера» потребовали меньше времени и сил: был сделан кожух ковша, патрубок, труба для выброса снега, рама, установлен двигатель и остальные элементы.

Длина патрубка в самой короткой части составила 120 мм – достаточно, чтобы закрепить на нем трубу для выброса снега. Мастер старался делать выброс как можно короче.

На длинных трубах теряется энергия и скорость. Смысл трубы – задать направление выброса.

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Снегоуборщик из культиватора

  • В первую очередь нужно сделать раму машины. Для этого лучше всего сварить между собой металлические уголки. Труба, имеющая диаметр около 2 см, может использоваться в качестве ручки. Из трубы также можно сделать вал шнека. При этом главное, чтобы изделие обладало диаметром не менее 4 см;
  • Посередине трубы потребуется сделать сквозной разрез – он будет использоваться для монтажа стальной пластины, имеющей размеры 17×27 см. Эта пластина будет играть роль своеобразной лопатки, которая отбрасывает снежные массы при помощи вращательных действий вала;
  • Снег не сразу попадает в место расположения лопатки, так как для этого потребуется двухзаходный шнек. Для его изготовления можно взять боковую часть старой покрышки, или транспортерную ленту, толщиной 1 см. Возьмите не более 50 см ленты и лобзиком вырежьте из нее 4 кольца, диаметром 28 см каждое;
  • К несущей части конструкции следует прикрепить платформу для мотора от культиватора. Для этого приварите к трубе 2 уголка и установите конструкцию перпендикулярно к пластине;
  • Далее необходимо установить в вал закрытые подшипники. Немного пропилите концы вала и несколько раз постучите их молотком. Если аккуратно выполнить эту процедуру, то диаметр вала станет немного меньше. Вы также должны заранее подготовить свободное место для монтажа шпонки. Для этого нужно проделать паз с одной из сторон вала;
  • Чтобы агрегат максимально быстро и плавно передвигался по снегу, его лучше оставить без колес. Вместо них советуем установить лыжи. Их тоже можно сделать самостоятельно, вырезав детали из деревянных брусков;
  • К нижней поверхности каждой из лыж нужно прикрепить пластиковую планку. Это прибавит плавности хода. Вы также можете сэкономить, используя вместо планок металлические коробы от электрической проводки;
  • Отбрасывание снежных масс осуществляется посредством поворотного желоба. Для его изготовления лучше всего взять канализационную трубу, диаметром от 16 мм и больше;
  • Для фиксации поворотного желоба на основании нужно подсоединить трубу небольшого диаметра к шнеку, после чего приварить к конструкции сам желоб;
  • К желобу потребуется приварить небольшой кусок канализационной трубы, которая будет служить регулятором направления выброса снежных масс;
  • При соединении всех элементов конструкции обязательно проследите, чтобы ширина шнековой лопатки была немного меньше диаметра желоба. Так вам удастся обеспечить быстрый вывод снега без его задержки в рабочем отверстии;
  • Для придания агрегату эстетичного внешнего вида, его внешние элементы можно покрасить. Краска также защитить машину от воздействия коррозии.

Как сделать снегоочиститель своими руками

Давайте же подробнее рассмотрим приведенные выше типы снегоуборщиков. Основной частью шнековых снегоуборщиков является шнек, такой же как в мясорубке.

У одноступенчатого самодельного снегоочистителя — один винт, состоящий из спирально расположенных ножей. Спиральные ножи делятся на две части и сходятся в центре, в котором расположены метательные лопатки. Ковш снегоуборщика срезает слой снега, который попадает во вращающиеся ножи. Они измельчают снег и продвигают его к центральной части корпуса. Лопатки, расположенные в центре корпуса подбрасывают снег прямо в сопло ковша снегоуборщика. Соответственно, чем быстрее вращаются лопатки, тем дальше выбрасывается снег. Ножи шнека могут быть с гладкой кромкой, либо с зубчатой. Гладкая кромка предназначена для уборки свежевыпавшего снега, зубчатая для заледенелого.

Двухступенчатые снегоуборщики являются модернизацией. Кроме шнека в их конструкции присутствует ротор с двумя или более лопастями, который предназначен для лучшего выброса снега.

Снегоуборщик роторного типа состоит из круглого корпуса и направляющих лопаток. Через рукав в верхней части снег выбрасывается наружу.

В центральной части установлен ротор с лопатками. Его вращает бензиновый или электрический двигатель. Вращающиеся лопатки ротора захватывают снег, перемалывают его и выбрасывают через рукав.

Так какие-же приспособления могут понадобиться для изготовления самодельного снегоуборщика?

Для начала нужно определиться с типом двигателя – электрический или бензиновый? А также колесный снегоуборщик или гусеничный? Кстати, следует помнить, что двигатель бензопилы имеет слишком маленькую мощность, поэтому он не подойдет для очистки от сильно смерзшегося снега и льда.

Итак, электрический двигатель отличается своей бесшумностью, экономичностью и простотой в обслуживании. Он также не требует никаких расходных материалов. Единственный недостаток электрического двигателя это наличие кабеля, необходимого для работы. Также можно использовать аккумуляторы, но нужно понимать, что время работы очистителя будет зависеть от их ёмкости. Если же вы используете кабели, радиус работ будет ограничен длиной кабеля.

Бензиновые снегоочистители – мощные и шумные. Они легко справятся с промерзлым снегом и даже льдом. Агрегаты, оснащенные бензиновыми двигателями также не зависят от электросети поэтому более мобильны. Из этого следует, что вы не ограничены никакими радиусами работы и можете чистить снег где угодно.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:


Схема 1

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

  • размельчение снега;
  • добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.


Схема 2

Схема подготовки моделирования:

  • Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
  • Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
  • Понадобиться кровельное железо;
  • Пригодится фанера (толщ.10 мм);
  • Полудюймовая труба;
  • Стальной уголок;
  • Труба взять размером ѕ дюйма;
  • Стальная пластина должна быть равной 120*270 мм;
  • Кондуктор для сверления отверстий;
  • Ось задних колёс.
  • Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Более полная информация на приведенных видео:

Меры предосторожности

Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:

  • Надеть тёплую одежду и обуть нескользкую обувь.
  • Использовать защитные наушники, перчатки и очки.
  • Не направлять поток снега в сторону людей или машин.
  • Если снегоуборщик электрический, то не стоит забывать о кабеле.

Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.

Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

Создание рамы и шнека

Шнеку и раме нужно уделить особое внимание, особенно если они создаются самостоятельно. Они являются важными частями для снегоотбрасывателя

Для их изготовления нужно использовать:

  1. Лист из металла или короб из железа для создания корпуса.
  2. Стальные уголки 50х50 мм. Они будут использоваться для сборки рамы. Необходимо 2 штуки.
  3. Фанера толщиной 10 мм для боковых панелей.
  4. Труба из металла для ручки длиной 0,5 дюйма.
  5. Труба на ¾ дюйма для вала.

Чтобы сделать вал, трубу потребуется выпилить насквозь. Это нужно для крепежа лопаты 120х270 мм — она будет откидывать снег в сторону.

Труба оснащается не только лопатой, но и кольцами из резины в количестве 4 штук. Их диаметр должен составлять 28 см. Они вырезаются из резины при помощи электролобзика. Подшипники размещаются на трубе.

Чтобы происходил выброса снега, нужно использовать трубу диаметром 160 мм. Её нужно хорошо прикрепить на трубе такого же диаметра, а после разместить на корпусе шнека. Пошаговая инструкция:

  1. Вырезать четыре диска из железа.
  2. Диски разделить на 2 части, каждую из них согнуть по спирали.
  3. Дисковые заготовки сварить в спираль на трубе. Это нужно сделать с двух сторон.
  4. К краям трубы прикрепить подшипники.
  5. Раму сделать из заранее подготовленных стальных уголков. Их нужно сварить вместе.
  6. Конструкцию прикрепить к платформе, на которую установить двигатель.

Выводы

Подводя итоги, можно отметить как плюсы создания мото-снегоуборочника, так и минусы.

Приведём несколько минусов:

  • Перед тем, как собрать снегоуборочник, нужно потратить время на то, чтобы разобраться в его структуре.
  • Необходимо наличие определённых инструментов.
  • Необходимо обладать техническими навыками.

А теперь о плюсах:

  • это значительно дешевле, чем покупать цельный заводской аппарат;
  • самодельная сборка облегчает понимание принципа работы аппарата и его создатель может эксплуатировать его, как вздумается не переживая о поломке;
  • самодельное устройство удобнее хранить, благодаря своей компактности.

Своими руками можно сделать снегоуборщик и из бензопилы. Читайте тут как именно.
