Делаем ворота из профлиста своими руками: от устройства к деталям и реализации

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

Внешний вид конструкции с элементами ковки

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

Монтаж калитки

Устройство калитки из металлопрофиля своими руками происходит так же, как в случае с воротами. Сначала проводятся расчеты. Затем установка опорных столбов и их декоративное оформление.

Далее измеряются и нарезаются заготовки в соответствии с выбранным способом сварки. Сборка, установка фурнитуры и финишное покрытие изделия.

Рама и фурнитура калитки

Без сварочного аппарата не обходится ни одна стройка.

Сборка каркаса для ворот и калитки происходит с использованием сварочного аппарата. Точечное соединение исключается. Иначе для воды будет открытый доступ внутрь профильной трубы. Поэтому правильно будет сделать сплошной шов.

Обшитая профнастилом калитка легкая по весу, поэтому достаточно установки одной перемычки. При необходимости их количество можно увеличить. Но при этом должно быть заранее учтено — выдержит ли такую нагрузку опорный столб. Или же можно дополнительно смонтировать верхнюю стационарную перегородку.

Установка калитки на опорные столбы

Для ворот из профнастила чаще используют три петли на каждую створку. Для калитки достаточно двух. В отличие от ворот калитку устанавливают нижним краем на расстоянии в 10 см от земли.

На второй столб следует сделать ограничитель. Иначе он называется отбойником. Когда все необходимые работы будут закончены, калитку навешивают на петли.

Обшивка двери и ее дизайн

Разрабатывается дизайн калитки из профнастила на этапе проектирования. Обшивка может быть фигурной и двусторонней. В зависимости от выбранного варианта используются разные замки. Для фигурного выреза сверху устанавливается соответствующая стационарная перекладина.

Установить калитку и ворота с использованием металлопрофиля и профнастила можно самостоятельно. Для этого нет необходимости в специальной технике и оборудовании. Помощь профессионалов также можно исключить.

Кроме этого, такой вариант оформления ограждений можно устроить по доступной цене. Результат является прочным и долговечным. При необходимости материал можно неоднократно перекрашивать.

Пошаговая инструкция монтажа

Прежде чем приступать к монтажу конструкцию нужно забетонировать столбы. Для этого размечаем место установки. Если ворота из профнастила с калиткой – понадобится 3 опоры.

Пошаговая инструкция установки опор:

Выкапываем ямы в местах, где будут столбы для ворот. Глубина отверстия – до 1,2 м, диаметр – 0,5 м.Важно! Глубина ямы должна превышать глубину промерзания грунта. Она должна соответствовать 30-35% высоты наземной части

Учитываем, что запас между нижним краем ворот и поверхностью земли должен составлять 20-30 см.
Обрабатываем ту часть профильной трубы, которая будет находиться в земле: зачищаем ржавчину, грунтуем, красим, оборачиваем в рубероид.
Засыпаем в яму гравий (щебень). Высота слоя 10-15 см. Тщательно утрамбовываем.
Готовим бетонный раствор. Массовые пропорции:цемент М400 – 10 кг;песок карьерный или речной, не очень мелкий – 20-23 кг;мелкий щебень (размер фракций 5-10) – 40-43 кг;вода – 5 литров.
Тщательно перемешиваем сухие составляющие. Затем постепенно добавляем воду. Получается смесь, по консистенции похожая на густую сметану. Пропорции воды можно менять, ее должно быть 40-50% от массы цемента.
Вставляем в углубление опорные столбы. Чтобы обеспечить их надежное вертикальное положение можно установить распорки из металлического уголка, арматуры либо зафиксировать при помощи битого на крупные куски кирпича.
Заливаем в яму бетон до самого верха. На верх трубы ставим заглушку чтобы внутрь не попадала влага.

Это важно! Каркас створок нельзя навешивать на столбы до тех пор, пока бетон не высохнет. Для этого понадобится минимум 3-4 дня

Если бетон не наберет прочности, то после устройства каркаса ворот столбы могут дать крен.

Пока раствор высыхает можно заняться сборкой самой конструкции. Для этого нужно выделить свободное пространство где будет удобно проводить сварочные работы. Поверхность должна быть идеально ровной.

Пошаговая инструкция по сборке каркаса

1. Делаем заготовки из уголка по размерам, соответствующим длине и ширине створки. Лучше, если угол среза будет 45 градусов хотя и проще собирать каркас ворот встык. Углы должны быть строго прямыми, проверяем это при помощи угольника.

2. Свариваем раму по технологии дуговой сварки.

3. Усиливаем надежность углов. С этой целью нужно приварить косынки в форме треугольника с прямым углом и сторонами по 10 см. Косынки вырезаем из листовой стали или тонкостенного профиля.

4. Укрепляем раму, придаем ей жесткость. Для этого к ней привариваются дополнительные перемычки. Одна горизонтальная обустраивается по центру. Она должна разделить рамку на два одинаковых прямоугольника. Далее приваривается диагональная перекладина от нижнего угла к верхнему.

5. Зачищаем все сварные швы используя болгарку.

6. Устанавливаем на каркас фурнитуру. Это накладные замки, задвижки, нижние и верхние стопы и так далее.

7. Красим трубу, чтобы защитить металл от коррозии.

8. Привариваем петли к каркасу. Расстояние от нижнего или верхнего края не должно быть больше 30-40 см. Используются крупные гаражные петли. Сварной шов выполняется по всей длине крепежного края. Смазываем петли специальной смазкой, которая не боится влаги и низких температур.

9. Обшиваем каркас профнастилом по внутреннему периметру при помощи саморезов. Под каждый саморез нужно подложить резиновую прокладку. Окрашиваем головку самореза в тот же цвет, что и профлист, можно сразу купить цветные шурупы. Саморезы вкручиваются по периметру рамки, в горизонтальные и вертикальные перемычки. Выдерживается такое расстояние между саморезами – 80-110 мм. Вместо шестигранных шурупов можно использовать специальные заклепки.

10. После того как установлены опоры и произведена обшивка каркаса можно приступать к навешиванию створок. Процесс непростой и требует определенной сноровки. Для удобства нужно соорудить небольшую подставку из досок или кирпичей между опорными столбами. Ставим створку на подставку и выравниваем по всем плоскостям. Для проверки горизонта и вертикали используем строительный или лазерный уровень.

11. Ставим метки на опорных столбах в местах расположения петель. Привариваем соединительные элементы и навешиваем створки. Убираем подставку.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

6 этап – установка петель для распашных ворот из профнастила

Для установки ворот используются гаражные петли (навесы).

Как правильно приварить петли на ворота из профнастила?

Сначала петля приваривается на опорную стойку, затем на
каркас ворот на расстоянии 200-300 мм от края рамы створки

Обратите внимание,
место установки петли влияет на положение двери в открытом состоянии. Если
нужно, чтобы ворота открывались в обе стороны, петлю приваривают к опоре встык.
Если только в одну – петлю накладывают на раму

Чтобы створка не доставала до
забора, устанавливают ограничитель.

Приваривание петель для распашных ворот из профнастилаУстановка петель для ворот из профлиста

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Материалы для обшивки калитки

Для заполнения каркаса могут использоваться любые варианты строительного сырья. Главное, чтобы столбы и каркас выдержали будущую нагрузку, а готовое полотно красиво смотрелось на фоне забора.

Разберем характеристики, особенности применения наиболее популярных типов.

Профилированное железо (профнастил)

Самый востребованный материал, которым принято обшивать каркас забора. Продается профнастил разных цветов, толщины и типа профиля. У листов длительный срок службы. Цветное покрытие не выгорает на солнце. Защитный слой предотвращает образования ржавчины на поверхности. Листы удобно резать, устанавливать и крепить листы, благодаря их небольшому весу. К каркасу профнастил фиксируется саморезами через 1‒2 волны.

Статья: как сделать откатные ворота своими руками

Цветной покрытие листов может быть, как с одной, так и с двух сторон. Второй вариант обойдется дороже, но материал будет выглядеть одинаково красиво как с улицы, так и со двора.

Для каркаса калитки из профнастила лучше брать трубу 60*30 мм.

Доска

При отсутствии под рукой деревообрабатывающих инструментов будет проще сразу купить обрезную доску нужной длины и ширины. Есть в продаже пиломатериал, который в производственных условиях пропитывают антисептиком, но цена на него существенно выше, чем на обычную доску.

Брать доску нужно сухую, иначе ее поведет, а с ней начнет деформироваться и вся калитка. Если сырье покупалось не пропитанное антисептиками, то перед монтажом его нужно обработать, особенно хорошо стоит пройти нижнюю часть, которая будет соприкасаться или находиться рядом с грунтом

При выборе защитного состава необходимо обращать внимание на то, окрашивает ли он дерево. Поскольку, если планируется калитку просто покрыть бесцветным лаком, то стоит искать другой антисептик

Деревянная калитка хорошо сочетается с пролетами из штакетника, столбами из кирпича и секциями из реек в виде шахматки. Она отлично дополнит габион. В качестве оригинального способа отделки такой калитки можно выбрать резьбу, оформив узорами верх двери, боковины или середину. В продаже есть готовые резные элементы, которые фиксируют к полотну на клей или саморезы.

Повесить деревянное полотно на петли даже самому не сложно.

Но при всех преимуществах доски как материала для обшивки срок ее службы ограничен до 10 лет.

Штакетник (деревянный, металлический)

Выбор цветов не ограничен. Спросом пользуется имитация натурального дерева. Евроштакетник от деревянного можно отличить только вблизи.

Для обшивки калитки предварительно сваривают каркас из профильных труб, сверху которого с зазорами или вплотную крепят планки металлоштакетника.

Полезная статья на тему: «Как выбрать евроштакетник для забора».

Любителям природных экологичных материалов придется по душе штакетник из дерева. Для обшивки входной двери используются обычные планки или украшенные резными деталями. Калитка получится легкой и аккуратной.

Сетка

На загородных участках, дачах каркас входной двери часто обшивают сеткой-рабицей, сварной или просто полимерной. Такой забор ставится скорее, чтобы показать границы участка, чем для защиты. Материал обойдется дешево, но все происходящее во дворе будет полностью просматриваться.

К калитке металлическая, полимерная сетка крепится сваркой к рамке или специальными хомутами.

Пользователи часто ищут:

  • Разновидности сеток для забора
  • Установка забора из габионов

Листовая сталь, железо

Красиво дополнял сплошное полотно кованые элементы. Лист нужного размера приваривают к каркасу, затем калитку из металла навешивают на петли. Металл проходят антикоррозийной грунтовкой, окрашивают в понравившийся цвет.

Арматура (металлические прутья)

В качестве материала для заполнения калитки могут использоваться прутья арматуры. Их просто приваривают с одинаковым шагом к каркасу. Швы зачищают, проходят антикоррозийной грунтовкой. Такое прозрачное дверное полотно становится дополнением автоматическим воротам на роликах, откатным механизмом.

Поликарбонат

Используется в качестве основы двери. Сверху поликарбоната монтируют кованые элементы, которые на цветном фоне смотрятся очень эффектно, плюс выступают усилением. Просто обшить каркас поликарбонатом рискованно ‒ материал хрупкий, при малейшем ударе может остаться трещина или вмятина.

Ковка

Для отделки калитки может использоваться как горячая (художественная), так и холодная ковка. Последний вариант более дешевый. Элементы холодной ковки можно сделать самому на специальном станке или купить набор готовых заводских завитушек и приварить к полотну.

Статья: как сделать калитку для кованого забора

Калитка, украшенная изогнутыми узорами, смотрится очень эффектно.

Выбор материала

Не знаю, то ли я хороший оратор, то ли мои аргументы действительно показались Николаю весомыми, но уже через полтора часа после разговора мы вдвоем стояли на металлобазе и выбирали для ворот нужный материал.

Начали с профнастила. Может показаться, что можно легко запутаться в многообразии этого листового материала, но это только на первый взгляд. На самом же деле все объяснения даны уже в самой маркировке.

Например, вам может встретиться вот такая абра-кадабра:

С21–0,7–1000–15 000

Первая буква в ней означает, что материал стеновой (С), тогда как буквой «Н» маркируют кровельное железо, а сочетанием «НС» листы универсальные, которые в равной степени подойдут и для обшивки кровли и для изготовления калитки.

Следующие следом цифры указывают на высоту волны в миллиметрах. Чем выше этот показатель – тем жёстче предоставленный товар. Но ненужно быть максималистами и выбирать для ворот листы с подъёмом гофра в 75 мм. Все равно никакой нагрузки они нести не будут, а выглядят слишком уж рельефные листы не слишком красиво.

Последующее, как правило, дробное значение отвечает за толщину металла. В нашем случае это 0,7мм, хотя могло быть и на две десятых меньше.

Потом идет полезная ширина листа (1000 мм) и его длинна (1500 мм).

Сами мы приобрели металл с маркировкой

С18-0,5-1092-16 000

Этот довольно качественный листовой материал способный выдерживать значительные ветровые нагрузки. Но самое главное для меня была высота волны. По задумке она должны была находиться в пределах двух сантиметров.

Кроме этого был закуплен профиль сечениями 40×40, 40×20 и 20×20 мм. А также, две пары гаражных петель размером 26×128 мм, кровельные саморезы, прут непериодической арматуры, полтора метровый отрезок трубы с ровно таким же как у прута внутренним диаметром и шесть метров профильной трубы сечением 80×80 мм.

«Расходники», по типу абразивных кругов или электродов я не считаю, все-таки кое-какие запасы такого добра имелись и дома.

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

От разметки до опор

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Конструкции ворот

По способу открывания, ворота из профильной трубы и профнастила могут быть откатными или распашными. Единое полотно откатных ворот сдвигается в сторону вдоль линии установленного ограждения участка. Перемещение такой конструкции может осуществляться вручную, но чаще для этого устанавливается механический привод с электродвигателем.

Основное достоинство откатных ворот заключается в том, что для их открытия не требуется наличие свободного места со стороны улицы или двора. Однако, при больших размерах полотна, необходимо усиление всей конструкции или установка специальных элементов, чтобы дальняя от несущей опоры сторона не проседала вниз под собственным весом.

Распашные конструкции

Это более простые ворота из профнастила с калиткой, состоящие из 1 или 2 поворотных полотен, каждое из которых установлено на отдельном опорном столбе. Калитка для прохода людей может быть смонтирована отдельно или располагаться на поверхности одной из створок.

Вариант ворот с укосинами.Вариант ворот с верхней перемычкой и перекладинами.

Благодаря простому устройству, распашные ворота из профнастила можно изготовить своими руками и выполнить их монтаж самостоятельно.

Стапель

Если предполагается делать сдвижные ворота, а вы в этом деле новичок, то для полного успеха вам нужен простейший временный стапель: «пропеллер» или «восьмерка» створки сведут на нет всю работу, а если ворота распашные, то, может быть, они и закроются, но вид у них будет смехотворный. Стапель потом может пригодиться для других работ, напр. изготовления стропил, стеновых рам и т.п.

Сделать стапель не так уж сложно, см. рис:

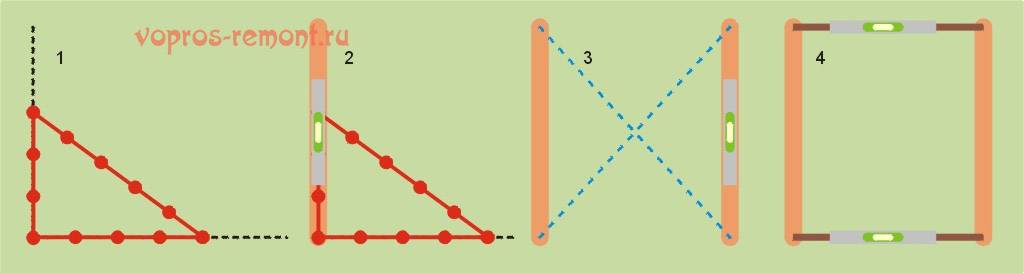

Разметка стапеля

  • На ровном участке отбиваем по шнуру базовую линию, а от нее перпендикуляр.
  • Проверяем перпендикулярность «магическим треугольником», со сторонами 3:4:5 любых, но точно равных друг другу отрезков, поз. 1 на рис. «Магический треугольник» можно сделать из любого нерастяжимого шнура.
  • По перпендикуляру ставим первую скамейку стапеля из бруса 100х100, ровной трубы, швеллера и т.п.; ее горизонтальность выверяем уровнем (поз.2). Если стапель предназначен для постоянного использования, то его скамейки ставим на столбики, а горизонтальности добиваемся за счет подсыпки в ямах под них.
  • Снова проверяем перпендикулярность скамейки, тоже поз. 2.
  • Устанавливаем вторую скамейку, как и первую. Они должны соответствовать сторонам прямоугольника, что проверяется как обычно, диагоналями (поз. 3 на рис.)
  • Дополнительно с помощью ровной рейки – правила – и уровня, проверяем концы скамеек на «пропеллер», т.е. перекос монтажной плоскости, поз. 4.
  • Ставим точно так же третью, и, если нужно, следующие скамейки.
  • Если стапель стационарный, бетонируем столбики скамеек и, пока бетон не застыл, еще раз проверяем все пары скамеек на «пропеллер» и аккуратно подправляем «уехавшие».
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
