Водоснабжение бани

Нагрев от печи

Газовые

Чтобы экономно нагревать воду для бани, можно воспользоваться несколькими способами. Каждый из них имеет определенные нюансы.

Предлагаем ознакомиться: Размер печки для сауны

Через теплообменник

Нагрев через теплообменник:

1. Изготавливается кирпичная печь с двумя стенками.
2. Между стенками устанавливается толстостенная труба, согнутая в виде зигзага. Чем больше изгибов, тем лучше.
3. Через один край трубы подается холодный поток воды, через другой вытекает горячая.

Если печь металлическая, можно использовать разные виды теплообменников:

• внутренний;
• внешний;
• закрепленный на дымоходе.

В комплекте с современными металлическими печами часто присутствует бак для воды, который бывает двух видов:

1. Встроенный — емкость расположена над топочной камерой внутри корпуса печи. Преимущество — быстрый нагрев. Недостаток — маленький объем.
2. Навесной — может располагаться рядом с дымоходом или боковой стороной печи. Может быть любого объема.

Их изготавливают на производстве. Через центральную часть емкости проходит дымовая труба. Она сильно нагревается во время горения дров, отдает тепло.

Крепления для такого бака изготавливаются из высокопрочной стали. Они должны выдерживать большую нагрузку, не изменять формы при сильном нагреве.

Классификация систем водоснабжения

Зависимо от времени использования системы водоснабжения делится на зимние, летние. Каждая из них имеет особенности.

Зимняя

Это универсальные трубопроводы, через которые жидкость будет поступать в баню независимо от температуры окружающей среды.

Преимущества:

• постоянная подача жидкости;
• не нужно постоянно отключать, включать систему;
• трубы устойчивы к воздействию температур.

Недостатки:

• трудоемкие земельные работы;
• высокая цена.

Летняя

Это временные трубопроводы. Большинство владельцев частных участков со временем меняют их на зимние системы. Преимущества:

1. Не нужно рыть траншеи. Прокладывается на поверхности земли.
2. Допустимо использовать шланги из толстой резины.
3. Можно проложить вокруг построек на территории участка.

Недостатки:

• на зиму необходимо демонтировать шланги, складывать их в теплое помещение;
• зимой использовать жидкость нельзя;
• от заморозков шланги могут порваться.

Летние трубопроводы подходит для временного водоснабжения.

Чем прогреть воду в бане

Без горячей воды в бане оставаться нельзя, особенно, если речь идет о зимнем периоде использования постройки. При близком размещении объектов на участке может быть подведена вода из дома в баню, но при этом трубопровод придется закрыть в оболочку из вспененного полиуретана, который в данном случае является теплоизоляционным материалом. Более популярным является вариант с оборудованием автономной нагревательной системе в самой бане.

Горячее водоснабжение проще всего обеспечить путем установки дровяной печи, которая будет и парилку прогревать, и воду в трубопроводе. В саму печь монтируется бак из нержавеющей стали, а снаружи конструкция покрывается кирпичной кладкой. Таким образом, вода будет быстро прогреваться и сохранять высокую температуру на протяжении долгого времени.

Однако на сегодняшний день в ассортименте строительных магазинов имеются более эффективные нагреватели для воды:

• проточный газовый котел имеет повышенное КПД и способен прогреть любые объемы воды, но для его содержания потребуется потратить много денежных средств, что вызвано дороговизной сжигаемого газа;
• практичнее выглядят электрические бойлеры накопительного типа. Подбирать емкость такой установки нужно с учетом потенциального количества посетителей в бане. К примеру, на 3-4 человека будет достаточно 80-100 литров воды.

Схемы и чертежи подключения воды

Водопровод состоит из трех частей, их диаметр одинаков:

1. Основная. Тянется от дома до бани (20 м) в траншее глубиной 0,5 м.
2. Ввод в подвал дома для подключения к питающему трубопроводу.
3. Ввод в баню для пользования.

Основной участок горизонтальный, вводы вертикальные.

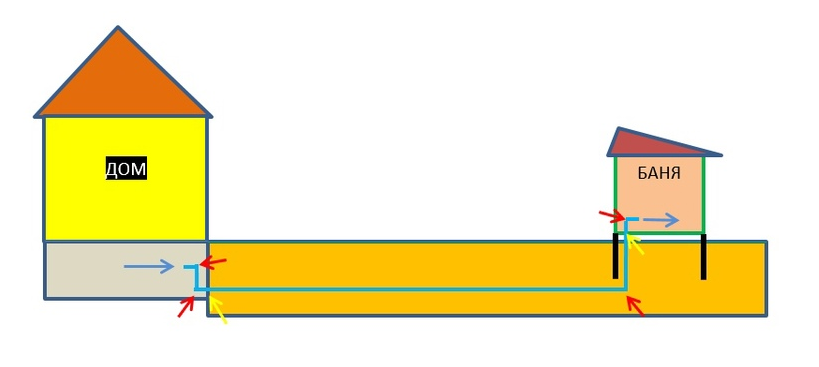

Набросал примерную схему. Ввод в баню предусмотрен снизу, через пол. Вертикальные участки присоединяются, внизу к горизонтальной трубе, через фитинги (отводы 90°), а верху, через такие же отводы, монтируются шаровые краны.

В подвале дома через кран поступает вода из центрального водопровода, а в бане от крана идет внутренняя разводка. Зазоры в местах прохождения труб через фундамент дома и пол бани заполняются монтажной пеной для уплотнения и утепления.

Красные стрелки указывают на места установки соединительных фитингов, желтые — на места утепления монтажной пеной.

Греющий кабель крепится к внешней поверхности трубы стяжными хомутами с шагом 30 см. Поверх надевается термафлекс и также стягивается хомутами. Трубопровод по всей подземной части располагается в деревянном коробе для защиты от механических воздействий.

Плеть водопровода с греющим кабелем.

Водоснабжение бани зимой

Выше уже упоминались некоторые особенности системы водоснабжения, если она монтируется в бане, которую планируется использовать и в холодное время года. Когда дом и баня объединены в единую систему водоснабжения – проблем не возникает и достаточно просто составить грамотную схему подачи воды.

Этого же нельзя сказать про водопровод в бане без отопления зимой, поскольку постоянное воздействие низких температур приводит к промерзанию системы.

Чтобы защитить систему водоснабжения, необходимо следовать следующим правилам:

• трубы должны размещаться под землей ниже уровня промерзания грунта. Для средних широт данное значение достигает 1,5 метра, а значит, трубы должны быть вкопаны минимум на 1,7 метра;
• использовать при укладке лучше всего пенопропиленовые трубы с дополнительным утеплением из любых влагостойких материалов. Дополнительной защитой от промерзания будет специальная подкладка и присыпка из теплоизоляционного материала;
• при отсутствии отопления внутри бани необходимо оборудовать систему байпасом, чтобы можно было на зиму сливать воду из трубопровода;
• если же водопровод используется круглый год, то система должна быть оснащена манометром и обратным клапаном. Устанавливаются данные элементы на входе в баню прямо перед разводкой труб.

траншея для прокладки труб

Как устроено водоснабжение бани, которую используют круглый год? Если схема водоснабжения и отопления дома и бани едина, проблем не возникает. Сложнее, когда баня не отапливается и зимой промерзает.

Трубы водоснабжения бани закапываются в землю на глубину, превышающую промерзание грунта. В средней полосе глубина промерзания составляет около 1,5 метров, следовательно, трубы укладываем на 1,7 – 1,8 м. Лучшие трубы для таких работ из пенопропилена, дополнительно утепленного влагостойким материалом.

Если помещение не отапливается, необходимо озаботиться о полном сливе воды из системы после посещения бани. Ведь в трескучие морозы температура в ней практически сравняется с уличной.

Дополнительно система водоснабжения бани, используемой круглогодично, оснащается датчиком давления (манометром), а также обратным клапаном. Они устанавливаются при входе трубы водоснабжения в помещение перед разводкой.

Водонагреватели

Современные водонагреватели можно разделить на три группы зависимо от типа топлива:

• дровяные;
• газовые;
• электрические.

Электрические

Известно два вида электронагревателей для воды:

1. Проточные — компактные устройства, которые быстро нагревают протекающую через них жидкость. Могут быстро подавать горячую жидкость. Зимой медленно нагревают воду, она может не успевать нагреться до оптимальной температуры, литься из крана или душа холодной.
2. Накопительные электронагреватели — бойлеры. Не подходят для маленьких помещений, поскольку занимают много места. Если баня редко топится зимой, жидкость внутри системы может замерзнуть. Это приведет к порче бойлера.

Чтобы в накопительном электронагревателе не замерзала вода, можно:

1. Установить бойлер и включить минимальный температурный режим. Недостаток — лишние затраты электричества.
2. После каждого использования сливать из устройства всю жидкость.

Лучше установить бойлер в помещениях с постоянным отоплением.

Дровяные

Если нет электричества, газа, получит горячую жидкость можно единственным способом — используя дровяной нагреватель. Он состоит из четырех элементов:

• металлического корпуса;
• камеры для сгорания твердого топлива;
• дымохода для отвода газов;
• емкости с жидкостью, расположенной над топкой.

Топить дровяную печь можно разными видами дров. Необходимо регулярно чистить дымоход, топочную камеру от сажи, золы.

Газовые

Газовый нагреватель — проточная колонка, которая работает от природного или сжиженного газа. Это экономичное оборудование, которое одинаково эффективно работает зимой, летом.

Недостатки газовых колонок:

• дорогой и сложный монтаж;
• для подключения к центральной системе газоснабжения нужно оформить множество бумаг.

Насосная станция

Как провести воду в баню? Откуда лучше осуществлять забор воды: из колодца или скважины? По большей части последний вопрос непринципиален. Оба варианта не отличаются абсолютной комфортностью. Идеальным решением имеющейся задачи может стать обустройство полноценной насосной станции.

Это трудоемкий процесс, который отнимет массу сил и времени, но вода в бане, доме и прочих строениях, расположенных на приусадебном участке, будет всегда. Принцип работы насосной станции прост:

• Вода перекачивается из скважины или колодца в специальную емкость, объем которой рассчитывается исходя из индивидуальных потребностей. Как правило, вполне достаточно бака вместимостью 300–500 литров.
• Далее вода поступает в то место, где был открыт кран. За перераспределение воды отвечает разводка, монтаж которой осуществляется на усмотрение хозяина дома.
• Когда уровень воды в емкости опускается до критической отметки, срабатывает помпа, восполняя потерю.

https://youtube.com/watch?v=5rJvlAuuP_0

Емкость для воды и насос требуется устанавливать в помещении, где температура не снижается до минусовых значений. Бак должен быть установлен таким образом, чтобы его нижняя часть была выше любого из кранов, имеющихся в системе. Идеальным решением может стать чердак дома или бани.

Насос можно установить под полом или в любом другом месте. Если есть возможность, то лучше смастерить для помпы отдельное помещение, чтобы издаваемый ей при работе шум не действовал на нервы.

Утановка полиэтиленовых кессонов

В качестве колодца для обслуживания скважины сегодня мы все больше и больше применяем кессоны изготовленные из полиэтилена низкого давления серии “Термит”.

Самыми важными отличиями этих сооружений являются корозийная стойкость и абсолютная герметичность. Благодаря этим свойствам, особенно герметичности, появилась возможность устанавливат еще более удобные и надежные системы. В прежних кессон состоял из ж/б колец, поэтому из-за недостаточной герметичности все электрооборудование приходилось устанавливать в одном из строений, как правило в главном доме, поэтому для того чтобы подать воду в баню, приходилось натапливать дом, запускать систему водоснабжения и только после этого вода подавалась в баню. Сегодня с появлением полиэтиленовых кессонов появилась возможность осущесвлять водоснабжение строений в любых вариациях.

Водопровод в баню из колодца

Водоснабжение организуется с помощью насоса, опущенного в шахту. На расстоянии от поверхности, которое превышает на 0,5 м глубину промерзания почвы, в стенке пробивают отверстие, чтобы через него в траншею завести трубу. Параллельно в гофрированном рукаве укладывают кабель электропитания для помпы.

Для неглубоких колодцев нужны дополнительные меры. Они промерзают через стенки, поэтому устраивают наружную теплоизоляцию. Используют материалы, устойчивые к влаге — пенопласт, полистирол, вспененный полиуретан. Бывает достаточно утеплить оголовок, зашить досками. Если вода находится на глубине 2-3 м, утепляют первое колодезное кольцо в земле. Выкапывают вокруг траншею, оборачивают листами теплоизоляционного материала или засыпают керамзит. Сверху закрывают глинистым грунтом.

Подключение водопровода из колодца в баню.

Подключение водопровода от дома к бане

Ситуация значительно упрощается, если помещение парилки находится рядом с отапливаемым домом. В этом случае водопровод к бане можно проложить без особых ухищрений и перестраховок.

В качестве материала можно использовать полипропиленовые трубы, лучше всего марки «Стаби», армированные толстой алюминиевой фольгой. В доме трубу зимнего водопровода подключают к системе горячего водоснабжения. Можно подсоединить и к выводу холодной воды, но в этом случае для обогрева магистрали нужно будет одеть на соединительную муфту греющий элемент. Теплопроводности фольги будет достаточно, чтобы подведенное к трубе тепло распространялось на 5-7 м длины водопровода.

Для прокладки магистрали достаточно вырыть между домом и баней траншею глубиной 60-70 см, засыпать ее насыпной теплоизоляцией. Пластиковую трубу одевают в двухслойную полипропиленовую теплоизоляцию, укладывают на подушку и засыпают глинистым грунтом.

Если расстояние между баней и домом более 7 м, то нужно будет использовать саморегулирующийся греющий кабель. Пластиковую магистраль предварительно обтягивают металлической фольгой, далее спиралью наматывают кабель на 24 В, после чего одевается «чулок» теплоизоляции и укладывается в подготовленную траншею.

Понятно, что греть трубу зимнего водопровода в бане придется круглые сутки, поэтому для обеспечения пожаробезопасности для электрообогрева потребуется сделать отдельный понижающий трансформатор с автоматом защиты.

Обустройство водопровода от скважины до бани

Вторым по популярности способом является водоснабжение бани из скважины. Схема обустройства водопровода для бани мало чем отличается от системы для обычного жилого дома, но есть и свои хитрости.

Если в бане построена полноценная система канализации с отводом грязной воды в септик, то скважину под водопровод можно пробить и под зданием бани. Понятно, что в этом случае потребуется делать полноценный МЗЛ-фундамент с утеплением опорной ленты и отмостки.

Если скважина вынесена за переделы строения, то шахту придется оборудовать теплым кирпичным кессоном с двойным люком. Чтобы не заморозить вентильную арматуру водопровода, на оголовке скважины входной люк дополняют теплой створкой из пенопласта или пенополистирола толщиной в 70 мм. Стены кессона до самого дна можно утеплить ППС или ППУ.

Для сброса воды из водопровода на выводной магистрали погружного насоса устанавливают дренажный вентиль с коротким коленом-переходником, соединяющим трубу с шахтой скважины. Чтоб слить остатки воды, скопившейся в водопроводе в бане, достаточно открыть вентиль на 5-10 минут и не забыть закрыть его обратно.

Многие хозяева устанавливают дистанционно управляемые электроклапаны, чтобы не опускаться в кессон после каждой помывки в бане. Это удобно, но на практике ручные вентили оказываются надежнее.

Наиболее распространенные схемы подключения труб в бане

Кроме материала и климатических условий, для прокладки зимнего водопровода потребуется учесть способ подачи воды для бани. Как правило, воду для парилки и помывочного отделения на даче можно подвести тремя способами:

• От централизованной системы водоснабжения;
• От скважины, пробуренной на удалении в 15-20 м от бани;
• Забирать воду из колодца, расположенного на небольшом удалении от здания бани.

Подключение зимнего водопровода для бани во всех случаях несколько отличается от системы водоснабжения дачи или жилого дома из-за отсутствия постоянного отопления помещения. Наиболее сложным считается подключение зимнего водопровода к централизованной линии водоснабжения дачного поселка.

Насосная станция

Далее собрали насосную станцию, выложу тут ее общий вид.

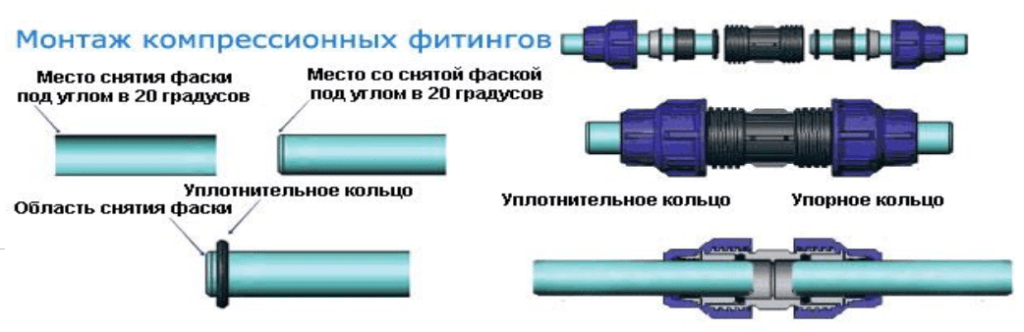

Для начала мы смонтировали трубу подачи холодной воды в водонагреватель, с тройником для отбора холодной воды. Для этого к водонагревателю прикрутили вот такой вот сгон (1) с возможностью слива воды, и добавили футорку (2) под нашу резьбу на тройнике от ПНД труб. Далее, там где выходит горячая вода поставили (3) тоже сгон (не знаю может не так называется). У каждого водогрея свои диаметры, поэтому не вижу смысла указывать наши, тем более я их не помню, трубы тоже делают разные, мы например около двух лет использовали металлопластик, и только недавно переделали на полипропиленовые (ниже на фото).

После монтажа ПНД трубы (1), и всасывающего шланга (2) с обратным клапаном на конце который в бочке, получили вот такую конструкцию. Синими стрелками показано движение холодной воды, под давлением.

https://youtube.com/watch?v=0y8dwyKQqsE

Водопровод в бане – описание, устройство

По принципу строения водоснабжение бани не чем не отличается от дачного водопровода, по завершению банных процедур вода из него сливается в канализационную сеть и частично в колодец источника воды. При этом так же как парилка является приложением дома, так и водопровод бани является частью системы дачного водоснабжения.

В отличии от водоснабжения на даче например из колодца, где по мимо прокладки трубопроводов устанавливается различное водонапорное оборудование, банное водоснабжение это всего лишь система трубопроводов включающая некоторые емкостные приборы (водонагреватели, устройства фильтрации поступающей воды), подключемая и полностью зависимая от основной ее части подающей воду в жилой дом.

Устройство, так называемый распределитель потоков, устанавливается в месте разветвления подземных трубопроводов. В зависимости от вида источника воды распределитель может быть установлен в колодце или в случае когда источником является скважина, в кессоне.

Подача и слив воды из банного водопровода могут осуществляться при помощи обычных вентилей и кранов или же дистанционно, не выходя из бани, нажатием определенных клавиш. Мы устанавливаем распределительные узлы как механические, так и с сервоприводом. Зимой вторые более удобны, ведь управление ими происходит в отапливаемом помещении. Подача воды с последующим ее сливом осуществляется при помощи нажатия всего лишь пары клавиш.

Горячее водоснабжение бани

• Горячая вода в баню подается из дома по водопроводу в любом количестве и когда угодно. Если дом имеет хорошо организованное горячее водоснабжение круглый год, будет рациональным подключение бани к общей системе.
• Автономный способ. Он требует установки водяного нагревателя. Его тип, вид и марку нужно выбирать, учитывая оптимальные для использования источники энергии. Практичны и удобны накопительные нагреватели фирм Gorenje и Electrolux. Для них требуется всего одна надежная розетка. Конкуренцию таким нагревателям составляют проточные аналогичные устройства, но для полноценной работы, особенно в зимний период, проточные нагреватели должны обладать соответствующей мощностью и использовать трехфазное подключение.
• Горячее водоснабжение может осуществляться при помощи электрических, газовых котлов, которые бывают проточными и накопительными.
• Горячую воду можно получить от ее нагрева в баке от печи-каменки.

Горячее водоснабжение бани

• Горячая вода в баню подается из дома по водопроводу в любом количестве и когда угодно. Если дом имеет хорошо организованное горячее водоснабжение круглый год, будет рациональным подключение бани к общей системе.
• Автономный способ. Он требует установки водяного нагревателя. Его тип, вид и марку нужно выбирать, учитывая оптимальные для использования источники энергии. Практичны и удобны накопительные нагреватели фирм Gorenje и Electrolux. Для них требуется всего одна надежная розетка. Конкуренцию таким нагревателям составляют проточные аналогичные устройства, но для полноценной работы, особенно в зимний период, проточные нагреватели должны обладать соответствующей мощностью и использовать трехфазное подключение.
• Горячее водоснабжение может осуществляться при помощи электрических, газовых котлов, которые бывают проточными и накопительными.
• Горячую воду можно получить от ее нагрева в баке от печи-каменки.

Нюансы выбора труб

Начинать закупку труб для оснастки системы водоснабжения в бане нужно с определения того, насколько интенсивно будет использоваться данный объект. Если речь идет о посещении бани лишь в теплое время года, то обойтись можно простыми гибкими шлангами с дополнительным армированием. Простота их монтажа обуславливается тем, что для соединения используются лишь специальные переходники. Такую систему водопровода можно даже не опускать на большую глубину, а в зимний период просто свернуть и спрятать под крышей дома или в сарае.

Если же предполагается использовать баню на даче зимой, то придется потратить больше сил и энергии

В первую очередь стоит обратить внимание на то, что глубинный насос должен быть подключен к трубе с диаметром до 3,2 сантиметра. Остальные участки трубопровода могут быть уложены из труб до 2,5 сантиметров в диаметре.

Создается водопровод в бане зимой из следующих видов труб:

• металлопластиковые – просты в установке и эффективны в эксплуатации, но при соединении участков между собой используют резиновые прокладки, которые в уличных условиях, да еще и при постоянных температурных перепадах, быстро теряют свою эластичность, что приводит к образованию течей;
• полимерные – отлично гнутся, а также их характеристики позволяют осуществлять прокладку под землей. Хороши для подведения горячего водоснабжения;
• полипропиленовые – самые лучшие, если рассмотреть эксплуатационные характеристики, но монтаж усложняется тем, что нужно использовать специальный паяльник. Также для соединения используются специальные переходники, обеспечивающие максимальную герметичность на стыках. Существует два варианта армирования таких труб: стекловолоконное и фольгированное. И тот и тот идеально подходят для оборудования системы водоснабжения в бане.

Колодец, как источник водоснабжения бани

Колодцы издревле используются в качестве источника воды для бани. Можно провести водопровод из уже существующего колодца или при необходимости выстроить новый. Это недорогой, надежный и самый простой вариант подачи воды в парную. Минусы колодезного водоснабжения бани:

• качество воды в колодце не гарантированно, особенно грязной она может быть в периоды паводков или сильных ливней;
• возможны перепады уровня воды.

Стенки колодца лучше делать из бетонных колец с креплениями шип-паз, которые в случае движения грунтов не допустят деформации. Соединения колец дополнительно герметизируют, чтобы вода из верхних слоев не проникала в колодец. Дно засыпают щебенкой и прокладывают геотекстилем — получается своеобразный фильтр.

абиссинский колодец относится к типу трубчатых или буровых

Если колодца на участке нет, а проблема водоснабжения бани актуальна, можно оборудовать абиссинский колодец.

Он представляет собой трубу, которая вбивается в землю до водоносного слоя. Такая система водоснабжения бани хороша, если водоносный слой залегает в почве не глубже 12 метров.

Основная хитрость в правильном изготовлении трубы. Ее нижний конец должен представлять собой копье. Выше копья просверливается несколько рядов отверстий, которые играют роль фильтра.

Труба наращивается сверху постепенно, по мере вбивания очередного участка до тех пор, пока уровень воды в трубе не составит 0,7 — 1 метра. Наверху устанавливается насос, если же глубина колодца более 7 метров, насос для водоснабжения бани из колодца нужен погружной.

Отличия зимнего и летнего водопровода

Чтобы воды в бане было достаточно, а водопровод исправно работал, его монтаж надо выполнять с учетом климатических условий. Если баня расположена на дачном участке и используется исключительно в летний период, то достаточно взять обыкновенный насос и шланг. Чтобы последний не повредился в процессе эксплуатации, его можно слегка прикопать – на глубину 30–50 сантиметров.

Перед консервацией бани на зиму насос необходимо убрать, а шланг можно оставить в земле. По правилам монтажа водопровода точка забора должна находиться ниже, чем место, в которое вода перекачивается. Вся жидкость стечет из шланга вниз, и замерзать в нем будет нечему.

Водоснабжение бани зимой – это более сложный процесс. Главными условиями монтажа водопровода являются размещение труб на достаточной глубине и их утепление, при условии пролегания близко к поверхности.

Для бани, которая эксплуатируется не только по своему прямому назначению и отапливается в зимний период, монтаж водопровода значительно упрощен. В противном случае необходимо продумать системы слива воды из теплообменной системы и прочих емкостей.

Отопление бани

Система отопления работает по принципу теплообменника. Если баня имеет небольшие размеры и включает в себя несколько помещений (парная, предбанник и душевая комната), то для ее обогрева вполне хватит теплообменной системы. Если же баня состоит из двух этажей, на которых расположены гостиные, комнаты отдыха и т. д., то придется обустраивать полноценное водяное отопление.

Как сделать отопление в бане? Все просто:

• Для начала требуется установить котел. Лучше всего это сделать в парилке, так как к нему можно присоединить каменку.
• От котла требуется отвести трубу. Ее диаметр равен 0,75 дюйма. Она должна проходить по всем помещениям и возвращаться к отопительному устройству.
• Система отопления должна быть оснащена сливным краном, который устанавливается в самой низкой точке. Кран нужен, чтобы не замерз котел, вернее вода, находящаяся в системе, если будет временно приостановлено отопление. Неподалеку от крана должна находиться канализация, в которую при необходимости можно слить воду.

https://youtube.com/watch?v=ch0X55ttLsQ

Чтобы помещение нагревалось быстрей, трубопровод системы отопления нужно оснастить насосом, за счет работы которого циркуляция воды ускоряется в десятки раз. Насос не позволит замерзнуть воде, если печь по какой-либо причине не была своевременно растоплена.
