Тёплый пол водяной: рациональный обогрев
Действительно, мало какая из существующих систем обогрева жилых и промышленных зданий готова конкурировать с тёплым водяным полом. Объяснить преимущество тёплых полов на воде несложно.
Так, для традиционных широко распространенных тепловых систем, построенных на базе радиаторов отопления, фанкойлов, конвекторов, характерным технологическим принципом является эффект конвекции.
Конвекционный способ отопления имеет существенный минус — неравномерное распределение тепловых потоков, когда воздух, нагретый радиаторами, преимущественно скапливаются в области потолка помещения.
Нижняя часть жилых комнат при этом находится в области слабо прогретого воздуха. Напольная же часть и вовсе остаётся холодной, что для зимнего сезона неприемлемо. С точки зрения физиологической привычки организма, такой подход к обогреву помещений сложно назвать идеальным.
Совсем иное дело – тёплый пол водяной на трубах PE-RT, исключающий эффект конвекции. Внедрение такой конструкции в жилом доме кардинально перестраивает распределение тепловых воздушных потоков. Именно этим проектом достигается идеальное условие распределения температуры и как следствие – идеальное условие комфорта жилища.
На уровне тёплого пола средняя температура достигает 22°С, а область помещения на уровне центра окна прогревается до 18-20°С.
Тёплые полы водяные в доме обеспечивают лучшее распределение воздушных потоков. Это скрытая конструкция, а потому безопасная для детей. Преимуществ тёплых полов масса
- равномерный прогрев внутреннего объёма помещения,
- повышенная степень гигиеничности жилья,
- лучшие условия безопасности для детей,
- экономия энергоресурса за счёт автоматической регуляции,
- продолжительный срок службы.
Какие трубы предпочтительней
Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.
Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.
Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.
Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.
Способы укладки
Самые распространенные способы укладки:
Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.
Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.
Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.
Двойная змейка
Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.
Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д .
Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.
Этот способ среди многих специалистов считается самым надежным и легким в монтаже.
А пользователям он дает ровное распределение тепла и, следовательно, комфорт.
Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.
Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».
Способы можно совмещать.
Верный шаг
От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.
Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.
- Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
- Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.
Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.
При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.
Смесь для заливки стяжки
Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.
Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.
В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.
От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.
Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:
- Цемент – 1 часть.
- Песок мелкозернистый – 4 части.
- Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
- Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.
Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.
Трубы и кабеля закрепляют жесткими хомутами.
Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).
Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.
Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.
Заливку одного участка производят оперативно и в один прием.
Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.
Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:
- Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
Рекомендуемая влажность воздуха – 60-85%.
Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.
При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.
Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.
Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.
Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:
Устройство водяного теплого пола своими руками
Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.
Водяной теплый пол включает в себя следующие элементы:
- Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
- Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
- Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
- Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
- Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.
Преимущества и недостатки системы
- высокая энергетическая эффективность;
- надежность;
- длительный, не менее 50 лет, срок службы.
ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.
Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.
Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.
Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.
При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция
К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.
Виды напольных покрытий
В связке с системами водяного теплого пола могут работать практически все виды напольных покрытий:
кафельная плитка
Обычно она ощущается как холодное и нередко слегка влажное полотно, но совместная работа с теплым полом превращает ее в приятное и весьма комфортное покрытие;
ламинат
Он склонен поглощать тепловую энергию, но в небольших пределах. Если используется специальный вид материала, подготовленный к укладке на теплый пол, в помещении будет достигнута комфортная и уютная обстановка;
линолеум
Необходимо приобретать специализированный материал с соответствующей маркировкой, иначе возможны изменения структуры, размеров, усыхание полотна;
ковролин
Он поглощает тепловую энергию, поэтому придется несколько усилить режим функционирования теплового контура.
При укладке водяного теплого пола на деревянное основание возможно использование любого финишного покрытия. Единственным условием будет правильно выполненный монтаж и достаточно плотная укладка всех элементов пирога теплого пола.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Как сделать водяной теплый пол
Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.
Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.
Подготовка основания
Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.
Укладка полиэтиленовой пленки
Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.
Укладка пенополистирола
Шаг 4. По периметру помещения крепится лента демпферная.
Крепление демпферной ленты
Шаг 5. Укладывается армирующая сетка.
Укладка армирующей сетки

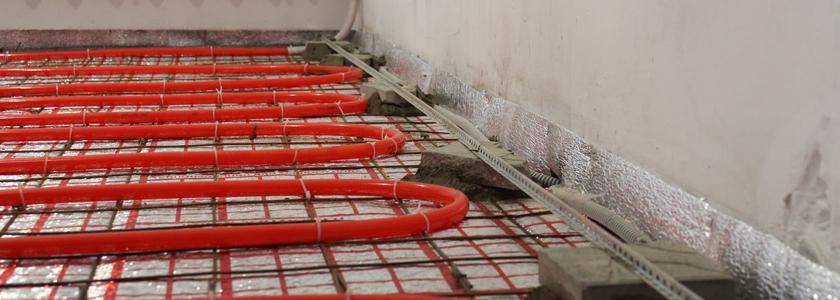

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.
Укладка трубы водяного теплого пола
Все готово
Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.
Пластиковые хомуты
Шаг 8. Производится вывод подачи и «обратки» из системы.
Вывод подачи и «обратки» из системы
Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.
Устройство цементной стяжки
На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.
Видео – Укладка кабельного нагревателя
Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.
Монтаж теплого водяного пола своими руками
Самостоятельный монтаж теплого пола подразумевает укладку труб, их подключение и укладку покрытия.
Укладка труб
При укладке теплого водяного пола под плитку расстояние между трубами пола сокращайте до 10 см ближе к стенам, в центре увеличивайте до 20-30 см. Чем ближе петли друг к другу, тем теплее поверхность. Изгибайте трубы так, чтобы избежать заломов. Диаметр изгиба — не меньше 8 диаметров трубы. При использовании трубы диаметром 15 мм радиус изгиба не меньше 6 см (диаметр 12 см). Используйте схему, при которой входная и выходная труба находятся на расстоянии 10 см и закручены улиткой. Такая схема легка в укладке и обеспечивает равномерный обогрев.
Видео — монтаж труб водяного теплого пола:
Сделайте выступающие концы труб длинной 20-30 см. Это облегчит подключение к коллекторам.
Подключение труб к котлу
Для подключения используйте коллекторы из трубы диаметром 20-30 мм. Если котел имеет встроенный циркуляционный насос, то установка дополнительного не нужна. Если водонагревательный агрегат рассчитан на работу с системой естественной циркуляции теплоносителя, установите отопительный насос. Заполните ее водой под давлением в два раза больше рабочего (3-5 атмосфер). Проверьте все стыки на утечку. Смонтируйте элементы управления – вентили, датчики температуры как указано на схеме в инструкции.
Подключение кабеля или мата теплого пола к системе управления
Благодаря терморегулятору мощность, подаваемая на нагревательные элементы каждой комнаты, различна. Полы подключаются к терморегулятору своей комнаты, который присоединяется к электросети. При подключении соблюдайте требования, прописанные в инструкции к нагревателям и регулятору. Не пытайтесь импровизировать или улучшать работу системы самостоятельно.
Стяжка + наклеиваемые элементы
Уложив ленточный нагреватель, кабель или трубу, положите поверх них армирующую сетку из стальной или стеклопластиковой арматуры диаметром 8-12 мм. Установите по уровню маяки. Для них используйте алюминиевые или деревянные рейки и профили. Закрепляйте маяки с помощью густого гипса. Дождавшись высыхания гипса, проверьте уровень маяков. Толщина стяжки 3-5 см.
Видео — как сделать стяжку водяного теплого пола:
Перед заливкой бетона прогрейте нагревательные элементы теплого пола и не выключайте их в течение 10 часов. Это необходимо для того, чтобы бетон не порвало во время работы пола.
Время застывания стяжки – 25-28 дней. После застывания наклейте плитку. Теплый водяной пол под плитку предпочтительней укладки под паркет, ламинат или массив. Клей для них размягчается под действием высоких температур и выделяет ядовитые вещества. Исключение составляет плавающий пол, собираемый без клея.
Стяжка + наливной пол
Фанера + наклеиваемые элементы
Такая комбинация применяется при использовании отопительных матов и укладке на них паркета, ламината или массивной доски.
Раскроите фанеру так, чтобы зазоры между соседними листами не превышали 2 мм. С помощью саморезов прикрепите фанеру к направляющим. Прошлифуйте фанеру с помощью шлифовальной машинки или вручную, с помощью наждачной бумаги. Пропылесосьте и настелите покрытие, закрепив клеем или строительным степлером.
Система теплый пол по эффективности и экономичности на 30-40 процентов превосходит традиционные электрические и водяные конвекционные системы отопления. Монтаж такой системы сложней и стоимость оборудования и материалов выше, чем традиционных.
Ошибки в монтаже выводят из строя нагревательные элементы и приводят к аварии, пожару и травмам.
Технология монтажа теплых полов имеет много нюансов, несоблюдение которых ухудшит работу. Если вы непрофессиональный строитель, не разбирающийся в заливке бетона, настилке полов и монтаже водяного и электрического оборудования, обратитесь к профессионалам.
Видео — 15 ошибок, которые часто допускают при монтаже теплого водяного пола:
Кабельные электрополы
Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.
Подготовительные работы
Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.
Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:
- от стен – минимум 50 мм;
- от других нагревательных приборов (включая печи, камины) – не менее 100 мм.
Теплоизоляция, монтаж кабеля
Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.
Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.
Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.
Системы водяного пола
В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:
- значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
- толщину бетонной стяжки над трубным разветвлением (10-15 см);
- сложности с регулировкой температуры при эксплуатации;
- в случае протечки – трудность диагностики и дорогостоящий ремонт.
При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).
Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.
Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:
- тщательное выравнивание геометрической горизонтали пола;
- укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
- монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.
Укладка труб и отопительной системы
Трубопроводы теплого пола бывают:
- медными;
- металлопластиковыми.
Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.
На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.
Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.
Варианты укладки труб водяного пола
Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.
После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.
Пошаговая инструкция
Подготовительные работы перед монтажом системы
Для правильного монтажа «пирога» тёплого водяного пола из полипропиленовых труб, следует провести подготовительные работы. Поэтапно, действия выглядят так:
- Удаляется старое половое покрытие и демонтируется стяжка.
- Проводится оценка основания, при обнаружении трещин их необходимо заделать. Но предварительно, следует очистить поверхность от бетонной крошки и произвести грунтовку. Если черновой пол не подлежит реконструкции, требуется залить тонкий слой выравнивающей стяжки.
- Устанавливается коллекторной шкаф, на стене или в специально оборудованной нише, на расстоянии 1 метра от пола. Это необходимо сделать до укладки «пирога» пола, так как процесс монтажа достаточно грязный.
- Укладывается гидроизоляционный слой, подойдёт толстый полиэтилен, он способен удержать влагу. Плёнку нужно стелить с заходом на стены — 10 см. Если площадь помещения большая, и кладётся несколько полос плёнки, то они стелются внахлёст, а соединять их между собой можно скотчем.
- По периметру проклеивается демпферная лента, чтобы при нагревании бетонная стяжка не трескалась.
- Монтируется теплоизоляция. Возможно, стелить различный материал — рулонный или листовой. При выборе пенополистирольных экструдированных плит не должно быть зазоров между ними, поэтому следует укладывать материал в два слоя. Для большей герметичности, стыки можно сшивать монтажной пеной.
- Стелется фольгированная подложка, она необходима для отражения тепловых лучей. Тепло направляется вверх, тем самым нагревая пол и воздух в комнате. Соединение материала осуществляется при помощи скотча. Если теплоизоляционный материал с фольгированным слоем, то данная подложка не нужна.
- Размещается армирующая сетка для придания прочности конструкции, к ней также может крепиться трубопровод.
Строгое соблюдение всех правил по проведению данных работ, способствует эффективной работе системы.
Комплектующие
По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:
- Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
- Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
- Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
- Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.
Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.
Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.
Делаем финишную стяжку
Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.
И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки
А это верный путь к повреждению труб с водой.
Финишная стяжка пола
Подготовительные работы для правильного монтажа
Теплые полы различаются на электрические и водяные. В первом случае под стяжку укладываются нагревательные маты либо кабель, а во втором – трубы с теплоносителем. При самостоятельном исполнении в отечественных домах обычно делают системы с водой, нагреваемой в котле на том или ином топливе. Такой вариант более дешев, прост в устройстве и исключает проблемы с короткими замыканиями.
Прежде чем приступать к монтажу теплого пола, необходимо подготовить черновое основание под ним. Оно должно быть ровным и чистым. Небольшие выступы и углубления допустимы, но не более 1 см в высоту.
Подготовка полового покрытия
Если основание неровное или под уклоном, то оно подлежит выравниванию раствором из ЦПС либо при помощи песка. Главная задача здесь – сделать ровную поверхность под укладку пирога «теплого пола» при дальнейшем монтаже всей системы. Это и гидроизоляционные пленки и теплоизоляция из плит ЭППС. Первые не должны порваться из-за какого-либо камешка, а вторые сломаться на излом при нагрузках сверху из-за оставленной снизу неровности.
Теплый пол
