Строительство фундамента дома. Виды фундаментов

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Буронабивные

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

На этой схеме показана вся вышеописанная «идеология» СЛФ:

1. Сваи;
2. Ленточный пояс;
3. Песчаная подушка;
4. Арматурный каркас;
5. Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

• Одиночный (каждая свая имеет свою опору);
• Ленточный (опоры равномерно размещены по периметру здания);
• Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
• Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
• Полями (расположение в рядном или шахматном порядке).

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

№6. Свайный фундамент для частного дома

Свайный фундамент состоит из системы свай, длинных заостренных столбов, которые вбиваются или ввинчиваются в грунт прямо или под наклоном. Большая длина таких элементов позволяет использовать их на участках со слабым и рыхлым грунтом, ведь они устанавливаются на такую глубину, чтобы опираться на более сильные и плотные слои почвы, которые не промерзают зимой. Такой принцип позволяет использовать свайный фундамент даже в самых сложных условиях. Сверху сваи связываются бетонной плитой или балкой – ростверком. Данный тип фундамента используется для возведения деревянных, каркасных, щитовых и других нетяжелых домов, а также заборов на болотистых и торфянистых почвах.

Сваи могут быть изготовлены из таких материалов:

• дерево. Применяются для поддержки легких деревянных домов, изготавливаются из обработанной по специальной технологии сосны;
• железобетон – самый прочный материал, который подойдет для возведения более-менее тяжелых конструкций;
• металл также обладает высокими прочностями характеристиками и не уступает железобетону;

• комбинированные сваи, обычно сочетают металл и бетон – такие прочнейшие основания подходят даже для самых сложных болотистых почв.

По технологии установки сваи бывают:

• забивные – это, как правило, железобетонные сваи с заостренным концом, которые погружаются в грунт с помощью специальных ударных установок. Не подходят, если поблизости есть строения, так как ударная волна может повредить их;
• буронабивные предполагают подготовку скважины, обустройство в ней каркаса из арматуры и заливку ее бетоном;
• винтовые сваи – это полые металлические стержни с лопастями на одном конце, могут устанавливаться вручную или ввинчиваться специализированной техникой. Подходят для грунтов любой плотности;

• вдавливаемые сваи устанавливаются специальными гидравлическими насосами, в частном строительстве применяется редко, так как ударной волной могут деформироваться соседние здания.

Среди главных преимуществ свайного фундамента:

• возможность установки на любом типе почвы, нет зависимости от уровня грунтовых вод;
• снижение количества расходуемого бетона;
• уменьшение количества земляных работ;
• относительная быстрота монтажа.

Недостатки:

• необходимость использования специализированной техники для транспортировки и установки свай;

• относительно высокая стоимость.

Обзор свайного фундамента

Перейдем к заключительному типу – свайному фундаменту. Он конструктивно состоит из отдельных свай, которые перекрываются бетонными или железобетонными плитами или ростверком. Строительство подобного сооружения будет достаточно трудоемкой операцией и в связи с этим в индивидуальных стройках применяется достаточно редко.

Свайный фундамент идеально подойдет для строительства на слабых грунтах, когда требуется передача большой нагрузки. Благодаря сваям нагрузка от сооружения будет передаваться на плотные слои, находящиеся на глубине. Сваи могут погружаться в готовом виде или делаться непосредственно в грунте. Все виды свай для строительства разделяются на:

• Бетонные;
• Стальные;
• Железобетонные;
• Деревянные;
• Комбинированные.

По типу поведения в почве существует разделение на сваи-стойки, обладают прочной почвой под собой и на него передают давление и висячие сваи, применяемые в случае расположения плотных грунтов на большой глубине.

Самыми дешевыми будут деревянные сваи. Однако, если деревянные сваи будут установлены во влажных почвах, то они быстро подвергаются гниению. Их срок эксплуатации будет не более 10 лет. А самыми долговечными являются железобетонные, которые прослужат более 150 лет.

Достоинства:

• Малая усадка;
• Экономичность при возведении;
• Может применяться на грунте, который обладает малой несущей способностью.

Основным недостатком устройства свайных фундаментов для частного дома будет потребность в специальном оборудовании при его возведении.

Не будет секретом, что фундамент является основой будущего здания и несет на себе всю нагрузку. В связи с этим от соблюдения правил и точности возведения, а также от качества используемых материалов будет зависеть срок службы всего сооружения. Поэтому изучите внимательно, какие фундаменты бывают и выберите для себя наиболее оптимальный.

Советуем почитать:

• Виды гидроизоляции фундамента;
• Дефекты и повреждения фундамента

https://youtube.com/watch?v=e9GNu8MtWzE

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Строится на сухих устойчивых песчаных почвах с низким уровнем грунтовых вод. Оптимальный вариант для деревянных домов из бруса, бревен в один этаж, бань, массивных беседок.

Бывает:

• монолитный;

• столбчатый;

• сборный.

Лента проходит по периметру здания под несущими стенами. Заглубляется на 60 см в грунт.

Плюсы:

• низкие затраты на строительство;
• надежность покрытия;
• не надо привлекать спецтехнику;
• большой выбор видов материала для создания.

Минусы:

Нельзя применять под капитальные строения в несколько этажей, возводить на пучинистом, промерзшем грунте.

Технология возведения

Наиболее простой в создании монолитный фундамент. Его под силу сделать одному или вдвоем, без использования спецтехники.

Для заливки берут бетон марки от М200 и выше. Арматурный каркас вяжут из прутьев D12– D16.

Все строительные работы аналогичны возведению заглубленной ленты, за исключением глубины траншеи. Ее делают не больше полуметра.

Кроме того, нужно учесть несколько советов:

1. Внутри опалубки размечают предельный уровень заливки бетона, проверяя ровность строительным уровнем.
2. При высоте основания более 30 см армирование выполняют в несколько слоев.
3. Поверхность ленты выравнивают, посыпают через сито сухим цементом. Эта мера предотвратит появление трещин при высыхании фундамента.

Процесс застывания фундамента

Ленточный фундамент

Этот вид основания пользуется большой популярностью для дачных построек и невысоких частных домов. Конструктивно – это железобетонная лента, повторяющая периметр постройки. Создание ленточного фундамента потребует довольно много массивных, трудоемких работ, а также большого расхода строительного материала. Но как правило, индивидуальные постройки предполагают наличие подвальных хозяйственных помещений и гаражей, а для их реализации потребуется именно ленточный тип фундамента.

Устройство ленточного фундамента

Фундамент заглубляют на 20 см ниже точки промерзания грунта. Не стоит опускаться ниже 60–70 см от уровня земли планируемой застройки. На таком фундаменте можно возводить кирпичные, шлако- или керамзитобетонные дома, а также блочные конструкции.

Монтаж ленточного фундамента может отличаться. Есть несколько способов его устройства:

• монолитный;
• сборный;
• мелкозаглубленный;
• полнозаглубленный.

Самым распространенным на данный момент видом фундамента является ленточный фундамент

Монолитное основание

Чтобы точно спроектировать размер траншеи, вам необходимо знать характеристику грунта, насколько глубоко проходят грунтовые реки и точку промерзания земли. Вы можете заказать проект устройства основания в проектно-строительной компании вашего города. Если вы планируете строить многоэтажный коттедж или частный дом, то расчетные работы лучше доверить квалифицированным специалистам. Расчет основания для гаража или бани можно провести самостоятельно.

Технология устройства монолитного ленточного фундамента заключается в том, что по контуру будущей постройки создается траншея. Ее ширина зависит от толщины несущих стен (где-то 40–80 см). Траншею вырывают немного шире для того, чтобы можно было установить опалубку. Дно ямы нужно постоянно проверять и замерять уровнем.

Подготовленную траншею засыпают слоем речного песка для правильного распределения основания дома. Песчаную прослойку делают поэтапно, заливая каждый слой водой и утрамбовывая его, пока ширина прослойки не достигнет 15 см.

Заливать ленточный монолитный фундамент следует бетоном из:

• цемента;
• крупного песка;
• гравия.

Пропорция этих материалов составляет 1:2:2,5 – марка такого бетона имеет номер 200. Заливать основание лучше сразу, так как, проводя работы порционно, вы формируете неоднородную заливку.

Он может быть монолитным или сборным

Сборное основание

Технология сборного ленточного фундамента заключается в соединении заводских блоков в единое основание. Для него также нужна траншея, в которую помещаются части фундамента, соединяющиеся потом проволочной вязкой, а соединительные швы заливают цементом.

Минусом такой технологии есть ограниченность форм. Вы можете заложить сборное основание только для дома правильной геометрической формы: размер стены может быть кратным размеру заводского блока. Нецелесообразно пытаться разрезать бетонные блоки – это обойдется вам недешево, и нет гарантии, что размер будет точно соблюден.

Мелкозаглубленное основание

Ленточный малозаглубленный фундамент – это железобетонная лента, установленная на песчаную подушку, по всему периметру дома. Такой фундамент можно использовать при постройке одноэтажных домов. Показатели заглубленности фундамента не превышают 70 см.

Важным моментом в реализации такого основания, является установка прочного армированного пояса. Чтобы несущие стены конструкции обладали достаточной прочностью, железобетонный армопояс должен быть замкнутым и не иметь разрывов по всей длине.

Существует два варианта ленточных фундаментов по глубине заложения: мелкозаглубленные и заглубленные

Чтобы фундамент долго оставался надежным, следует создать вокруг дома отмостку около 50 см. Она будет защищать периметр дома от дождевых вод и возможного промерзания.

Полнозаглубленное основание

Ленточный полнозаглубенный фундамент – это более прочная конструкция, способная выдержать здание в несколько этажей. Основание устанавливается на 20–30 см глубже линии промерзания земли. Полнозаглубенные фундаменты не боятся грунтовых вод и устойчивы к температурным перепадам.

Расчет фундамента для возведения частного дома

При разработке проекта необходимо правильно рассчитать габариты и вес всех материалов, из которых будет сделано основание. От надежности фундамента зависят все последующие работы и долговечность сооружения.

Площадь

Размер поверхности основания, подошвы под дом, рассчитывается по установленной формуле

S > Yn * F/(Yc* Ro), где:

• Yn — постоянная величина, отражающая запас прочности (равна 1,2);
• F — нагрузка дома согласно расчетам;
• Ro — сопротивление грунта под подошвой фундамента;
• Yc — коэффициент, указывающий на зависимость всего строения от состава грунта.

Глубина

При расчете этой величины необходимо учитывать множество факторов.

Основные из них:

• ровность поверхности закладки фундамента;
• геологические характеристики почвы;
• климат региона, где происходит застройка;
• глубина промерзания грунта;
• особенности конструкции дома (наличие подвала, подземного гаража, погреба и т. д.).

Вес дома

Вычисляя этот параметр, необходимо знать удельную массу материалов, из которых изготовлены элементы сооружения (полы, потолки, перекрытия, окна, двери), и их общую площадь. Перемножают полученные величины, добавляют вес основания и различные дополнительные нагрузки (эксплуатационные и сезонные).

Фундамент для дома из пеноблоков

Современные строители используют различные виды фундаментов под пеноблочный дом. Выбор зависит от того, какой марки пеноблоки по степени плотности будут использоваться при строительстве. Чем выше плотность блока, тем большую нагрузку он сможет выдерживать. Следует помнить, что могут потеряться теплоизоляционные свойства, поэтому не стоит изначально отдавать предпочтение монтажу из облегченного варианта фундамента. Самый распространенный тип основания для коттеджей из пеноблоков – ленточный: этот вариант идеален как для обустройства строений с несущими стенами из пеноблока, так и для возведения каркасной конструкции.

Популярны виды фундаментов под пеноблочный дом на основе армированной бетонной плиты, которая заглубляется в землю на расстояние до трех метров. Сначала фундамент помещается в котлован, затем туда укладывается дренаж на основе песка и щебня. Дренажные слои сначала тщательно утрамбовываются, только после этого можно заниматься заливкой бетонной плиты, которая дополнительно армируется сеткой большого диаметра. При монтаже вертикальной армированной части фундамента устанавливается опалубка. Толщина наружных стен должна быть не меньше 40 см толщиной. Если грунт имеет хорошую несущую способность, может использоваться столбчатый фундамент. Однако недостаток такого вида фундамента – отсутствие подвала.

При выборе фундамента под дом из пеноблоков следует учитывать несколько факторов:

1. Особенности грунта (состав, глубину промерзания, уровень грунтовых вод).
2. Вес будущей конструкции.
3. Наличие или отсутствие подвала.
4. Сроки возведения.
5. Сооружение основания своими руками или с привлечением специалистов.

Для чего нужен фундамент

Фундаментом, как известно, называется заглублённая в грунт часть здания, служащая основанием для его стен и колонн. Он необходим для того, чтобы обеспечить постройке опирание на стабильную основу, к которой верхний слой почвы отнести никак нельзя. Поверхность земли только в засушливую летнюю погоду кажется прочной и надёжной, но стоит пройти средней силы дождю, как она тут же из-за обилия влаги становится зыбкой, превращаясь в грязь. Ещё хуже обстоят дела весной, когда происходит таяние выпавшего за зиму снега.

Гораздо более надёжным является так называемый подстилающий слой, который, в отличие от плодородного гумуса, обычно образован сочетанием глины и песка либо скальными породами. Залегает он не так уж глубоко — всего в 30–70 см от поверхности. Однако в подавляющем большинстве случаев фундамент приходится погружать несколько глубже. На то есть две причины: силы морозного пучения и глубокое залегание слоёв с достаточной несущей способностью.

Силы морозного пучения

Как известно, вода при замерзании расширяется, причём сила, с которой лёд стремится увеличиться в объёме, достаточно велика. Каждому наверняка приходилось если не наблюдать лично, то хотя бы слышать о том, что происходит с наполненной доверху стеклянной бутылкой, помещённой в морозильник.

Силы морозного пучения способны разорвать железобетонную ленту

Если расположенный под фундаментом грунт будет содержать воду, и при этом температура зимой в нём опустится ниже 0 C, то та же сила, которая разрывает бутылку в морозильнике, начнёт воздействовать на постройку снизу. В строительной геологии эта сила называется «силой морозного пучения». Её вполне хватит на то, чтобы даже самое крупное здание понемногу выдавить из грунта, причём из-за неравномерности воздействия оно будет перекашиваться и деформироваться.

Следовательно, если грунту присуща способность удерживать воду, фундамент нужно погружать ниже той глубины, на которую земля промерзает зимой (её так и называют — глубина промерзания). Такой фундамент называется заглублённым. Эта самая способность выражена тем сильнее, чем большей является доля глинистых включений в грунте. Скальный же грунт, как и песок, наоборот, проявляет дренирующие свойства, то есть воду не задерживает. Соответственно, на таком основании можно ограничиться глубиной заложения в 0,5–0,7 м. В этом случае говорят о мелкозаглублённом фундаменте.

Понимая весь этот механизм, несложно догадаться о способах уменьшения глубины заложения фундамента. Их два:

1. Извлечь пучинистый грунт до глубины промерзания и заменить его песком.

2. Утеплить прилегающий к дому периметр, уменьшив тем самым глубину промерзания грунта. О том, как это сделать, будет рассказано в разделе о ремонте фундаментов.

Глубокое залегание слоёв с достаточной несущей способностью

Случается, что верхние слои грунта имеют очень низкую прочность. Даже при относительно небольших нагрузках они сильно сжимаются, что может привести к существенным перекосам с последующим разрушением здания. В подобной ситуации приходится внедрять фундамент достаточно глубоко, чтобы добраться до основания с более высокой несущей способностью. Она зависит от множества параметров и измеряется в кг/см2.

Кроме глубины заложения у фундамента есть ещё одна важная характеристика — площадь подошвы. Чем больше она будет, тем меньшим будет удельное давление на грунт, то есть нагрузка в пересчёте на единицу площади. Как было сказано, грунт имеет ту или иную несущую способность, и фундамент нужно проектировать таким образом, чтобы производимое им удельное давление этой способности не превышало.

К примеру, если постройка весит 5 т, а несущая способность грунта составляет 2,5 кг/см2, то площадь подошвы фундамента должна быть не менее Smin = 5000 / 2.5 = 2000 см2.

Как определить глубину заложения фундамента?

При строительстве фундамента очень важно правильно определить его глубину заложения. В первую очередь, глубина заложения фундамента зависит от специфики рельефа

Если же в здании подвальное помещение не предусмотрено, тогда глубина заложения зависит от предполагаемых подземных коммуникаций, а также от характера и величины нагрузок. Исходя из всего вышесказанного, фундаменты подразделяют на мелкозаглубленные (малозаглубленные) и заглубленные (профильные).

Профильные фундаменты устанавливаются ниже уровня промерзания грунта, определяемого специалистами. Малозаглубленные бетонные фундаменты устанавливаются на глубине порядка 50 см. Так, заглубленные фундаменты применяются для возведения тяжелых зданий из кирпича либо из дерева, облицованного кирпичом. Соответственно, и стоимость профильного фундамента может быть сравнима со стоимостью строительства самого дома. Малозаглубленные фундаменты оптимально устанавливать для строительства легких щитовых и каркасных деревянных домиков, гаражей, а также различного рода хозяйственных построек.

Один из способов определить оптимальную глубину заложения фундаменты вы можете посмотреть в наглядном видео ниже.

Выбор материала

Перед началом возведения фундамента следует объективно оценить вес строительной конструкции, который он должен будет выдерживать, и, исходя из этого, выбрать соответствующий вид фундамента и материалы, а также рассчитать их необходимое количество. Сделать это можно с помощью специальных программ, приложений и онлайн-калькуляторов для расчетов.

Однако составить калькуляцию, в которой были бы отражены 100% всех возможных затрат, вряд ли получится. Каждая методика расчета базируется на своем определенном количестве вводимых данных и, в итоге, дает собственные окончательные цифры. При этом всех особенностей места выполнения постройки и ее конструкции ни одна из них объективно оценить не способна.

Расчет столбчатого фундамента

Более точный расчет могут сделать специалисты архитектурных организаций, имеющие опыт работы в регионе. Но если хочется сэкономить и построить столбчатый фундамент своими руками, придется проводить самостоятельный расчет с помощью калькуляторов и полагаться на полученные данные. Сделав его и составив примерную смету, закупив необходимые материалы, можно начинать работу.

Ленточный фундамент

Такой каркас имеет вид замкнутого контура по всему периметру будущего здания

Такой каркас имеет вид замкнутого контура по всему периметру будущего здания. Ленточный каркас в зависимости от массы здания и уровня промерзания грунта может быть заглубленным (1,2 м толщиной), среднезаглубленным (0,8 м) и мелкозаглубленным (0,5 м). Для средней полосы России чаще всего применяют второй вариант ленточного каркаса.

Стоит отметить, что ленточное основание может быть как монолитным (заливается в опалубку с обязательным армированием бетона), так и сборным (изготавливается из отдельных блоков). В первом случае фундамент является более надёжным. Кроме того, ленточное основание можно выложить и из природного камня (бута). В этом случае основание ничуть не теряет своей несущей способности и прочности.

Подготовительные работы

Разметка столбчатого фундамента

На чертежах, составляемых до начала непосредственных строительных работ, определяется схема расположения столбов фундамента. Как правило, это места наибольших нагрузок по углам будущего здания, в точках пересечения несущих стен и под простенками.

Имея все нужные чертежи и располагая необходимыми материалами, можно приступать к подготовке территории. Начинают работу с очистки участка от мусора, после чего от периметра будущего здания отсчитывают 2 м и помечают отступ. Это будет участок, с которого необходимо снять примерно 30 см верхнего слоя почвы, чтобы не допустить прорастания на нем растений. На дно образовавшегося котлована засыпают слой гравия или обычного песка.

Следующий этап подготовительных работ – разметка, заключающаяся в переносе чертежа на участок. Углы будущего строения отмечают колышками с закрепленными на них деревянными планками, к которым привязывают веревку и очерчивают ей границы будущей постройки.

Правильность углов проверяют измерением диагоналей.

Как гидроизолировать?

Виды гидроизоляции фундамента могут быть самыми разными. Чаще всего изоляция прокладывается горизонтально и вертикально. Горизонтальная гидроизоляция выполняется с использованием рубероида, стеклоэласта, рубитекса, гидростеклоизола. Главное требование к материалам – стойкость к гниению. Способы укладки следующие:

• Прокладка по самому низу перекрытия подвала (если он будет обустраиваться).
• Если подвал не предусмотрен, то гидроизоляция укладывается в несколько слоев по обрезу основания.

Вертикальная влагозащитная изоляция может выполняться несколькими способами. При таком варианте укладка материалов чаще всего ведется на внутренней и внешней стороне фундамента. Обязательно используется специальная защита на основе цементной смеси, в которую добавлены активные компоненты и кварцевый песок. Смеси вступают в реакцию с бетоном, благодаря чему материал кристаллизируется на поверхности основания. Такой способ хорош тем, что позволяет сделать основание цельным и герметичным.

Вертикальная гидроизоляция может выполняться обмазочными смесями или основой из мастики, смешанной с битумом. Часто применяются полимеры и резиновые компоненты. Все эти материалы должны быть эластичными, чтобы после застывания поверхность не трескалась. Если грунт отличается сложностью, применяется изоляция экранного типа. В таком случае используются панели на основе бетонитовой глины, геотекстильные мембраны или прижимная стена из кирпича. Хорошая изоляция предотвращает доступ влаги к основанию коттеджа.

Эффективной и надежной является обклеиваемая гидроизоляция, которая предполагает использование рулонных или пленочных материалов. Они крепятся на внешней стороне основания.

Фундамент на сваях: что особенного?

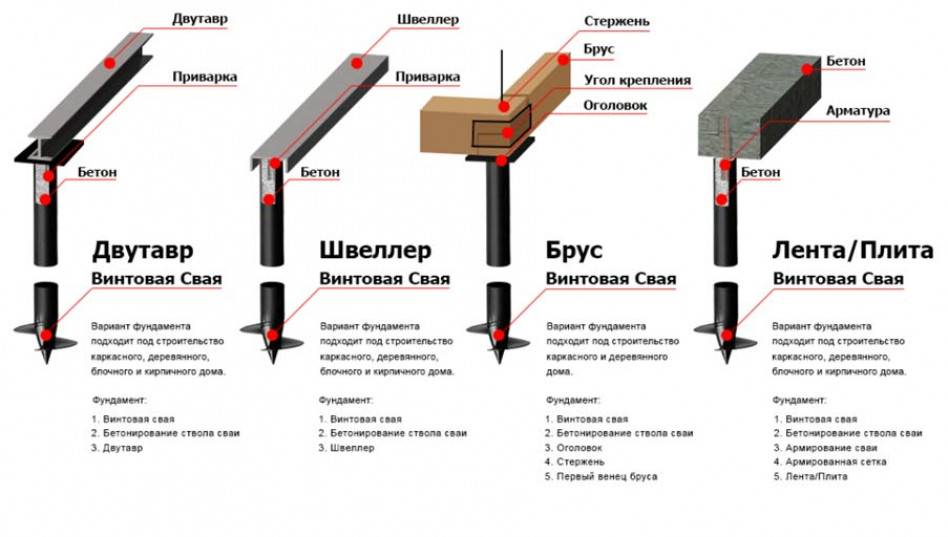

Винтовые сваи – это самое оптимальное решение для экстремальных условий, то есть для возведения объектов в ограниченных пространствах или на участках с большим уклоном, промерзшим грунтом или на болотистой местности. Разнообразные виды свайных фундаментов сегодня широко применяются в гражданском строительстве. Кроме того, сваи используются при монтаже мостов, линий электропередач, маяков и причалов. По способу заглубления в грунт различают следующие виды свай:

• забивные сваи из железобетона, дерева, стали, которые погружаются в грунт без его выемки специальными инструментами – молотами, вибропогружателями;
• сваи-оболочки из железобетона, которые заглубляются с применением выемки грунта и заполняются бетонной смесью (частично или полностью);
• набивные сваи из бетона, железобетона, которые монтируются посредством укладки бетонной смеси в скважины после принудительного вытеснения грунта;
• буровые сваи из железобетона, монтаж которых ведется через заполнение пробуренных скважин бетонной смесью или установку в них элементов из железобетона;
• винтовые.

В зависимости от особенностей взаимодействия элементов с грунтом, сваи могут быть в виде стоек или висячими. Первый тип предполагает опору на скальные и малосжимаемые грунты. Висячие элементы опираются на сжимаемые грунты, которые передают нагрузку на основание. Следует подробнее поговорить об этом типе опор.

Фото видов фундамента

Также рекомендуем просмотреть:

• Кирпичный фундамент
• Ленточный фундамент
• Фундамент для бани
• Гидроизоляция фундамента
• Устройство фундамента
• Плитный фундамент
• Глубина фундамента
• Свайный фундамент
• Расчет фундамента
• Утепление фундамента
• Опалубка для фундамента
• Заливка фундамента
• Фундамент для дома
• Монолитный фундамент
• Цоколь фундамента
• Какой фундамент лучше
• Фундамент своими руками
• Бетонный фундамент
• Высота фундамента
• Арматура для фундамента
• Фундамент под забор
• Винтовой фундамент
• Фундамент из блоков

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

• Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
• Соответствие нагрузок от здания на грунт его сопротивлению.
• Устойчивость к воздействию касательных сил морозного пучения.
• Стойкость к воздействию грунтовых вод.
• Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

№3. Ленточный фундамент для частного дома

Самым распространенным видом фундамента при строительстве частного дома считается ленточный. Он представляет собой ленту или раму из бетона, которую прокладывают под несущими стенами. Под бетоном формируют песчано-гравийную подушку, которая позволяет более равномерно распределять нагрузку на почву и освобождает от необходимости проводить более серьезную подготовку грунта перед закладкой фундамента. Песчано-гравийная подушка играет роль дренажа и защищает от воздействия грунтовых вод. Фундамент требует работ по гидроизоляции и утеплению.

К основным преимуществам ленточного фундамента относят:

• возможность выдерживать приличные нагрузки, поэтому его используют при возведении как относительно легких деревянных домов, так и 2- и 3-этажных кирпичных построек;
• возможность использовать такой фундамент для обустройства подвального помещения;
• форма ленточного фундамента может быть любой (исключение – сборные конструкции);
• минимальное количество земляных работ.

Минусы:

• трудоемкость работ;

• необходимость специализированной техники (как минимум, бетономешалки, а для обустройства сборной конструкции – подъемного крана).

Ленточный фундамент бывает двух принципиально разных видов:

• монолитный;
• сборный.

Монолитный ленточный фундамент формируют путем обустройства опалубки, монтажа арматуры и заливания песчано-бетонной или бутобетонной смеси. Он может быть любой формы, а за счет целостности обеспечивается отличные тепло-, гидроизоляционные качества, а также прочность.

Сборный ленточный фундамент создают из готовых заводских железобетонных блоков, что значительно упрощает и ускоряет монтаж. Отдельные детали скрепляются цементом с армированием, конструкция уступает по прочности монолитной, а главный ее минус – недостаточная гидроизоляция в местах стыка блоков, что в районах с повышенным уровнем грунтовых вод и в болотистых местностях может привести к преждевременному разрешению такого основания.  Намного реже сборные фундаменты обустраивают из кирпича, но срок их службы меньше, чем у бетонных.

Отдельно стоит выделить прерывистый ленточный фундамент, который закладывают не сплошной линией, а отельными участками, но четко под несущими элементами. Такая конструкция позволяет неплохо сэкономить при возведении облегченных построек.

В тех случаях, когда под ленточным фундаментом располагается слабый грунт, его основание необходимо расширить, и делают это за счет формирования уступов, получая в итоге ступенчатую конструкцию: на широкую часть (подошву) будет возлагаться основная нагрузка. Возможно также формирование фундамента в форме трапеции: нижняя широкая часть станет основной опорой. Если грунтовые воды расположены на небольшой глубине, рекомендуется использовать бетон специальных марок и дополнительно защищать его битумной мастикой.

Как понятно из сказанного выше, ленточный фундамент можно возводить из таких материалов:

• железобетонные конструкции обеспечивают наибольшую прочность и долговечность, относительно дешевые, но требуют больших временных затрат;
• бутобетонные конструкции отличаются наличием в растворе бетона крупных частиц гравия, кирпича, валунов. Обходятся недорого, способны выдерживать приличные нагрузки;

• кирпичный фундамент – фактически обычная кирпичная кладка, но заглубленная в землю. Используется такое основание тогда, когда нет возможности обустроить монолитный бетонный фундамент, может выдерживать вес домов до пяти этажей.

По глубине залегания фундаменты делят на:

• мелкозаглубленные (глубина 50-70 см) – вариант для слабопучинистых почв, т.е. тех, что мало подвержены морозному пучению;
• глубокозаглубленные закладываются на глубине на 20-30 см ниже уровня промерзания почвы. Используются для возведения тяжелых конструкций и в местах со сложной почвой.
