Оборудование для системы видеонаблюдения
Как правило, система видеонаблюдения для частного дома состоит из нескольких функциональных элементов: камеры, видеорегистратор, жесткий диск, необходимые кабели для соединения камер и видеорегистратора в одну систему. Так же необходимым атрибутом системы является монитор для просмотра изображения с камер, либо компьютер с подключенной платой видеозахвата. Для комфортного просмотра изображения с нескольких камер желательно использовать монитор с хорошей диагональю экрана.
Необходимое оборудование для создания системы видеонаблюдения
Камеры. Для обеспечения наблюдения за большой территорией потребуется и большое количество наружных камер, которые защищены специальным пыле-, влагонепроницаемым корпусом. Для внутренних камер защитного корпуса не требуется. Обычно для слежения за всем периметром участка хватает 8-16 видеокамер. Камеры видеонаблюдения для частного дома лучше выбирать межу IP и аналоговыми AHD, с высоким разрешением, так как картинку они дают более четкую и детальную по сравнению со старыми аналоговыми. Дешевые устаревшие аналоговые системы будут выдавать размытую, туманную картинку, когда как IP и AHD камеры способны выдавать четкое изображение как днем, так и ночью при наличии ИК подсветки.
На камерах подробно мы останавливаться не будем, так как у нас на сайте есть отдельная статья о том, на что обратить внимание при выборе камер для видеонаблюдения
Коаксиальный кабель с проводом питания
Кабель. При выборе кабеля для подключения аналоговых камер обычно отдают предпочтение коаксиальному кабелю, т. к. он способен осуществлять передачу видеосигнала с наименьшими потерями. Но при этом возникает необходимость прокладки отдельных коммуникаций для питания. Впрочем, это решается при помощи комбинированного кабеля, который состоит из коаксиального, и дополнительного провода для осуществления питания. При подключении IP камер используется UTP кабель, аналогичный тому, по которому ваш компьютер подключен к сети интернет.
Блоки питания. Оборудование для систем видеонаблюдения обеспечивается питанием при помощи специальных блоков, которые идут в комплекте, один блок питания (12V) может обеспечивать электричеством до 4 камер. При установке большего количества камер возникает необходимость в использовании нескольких БП.
В случае наружной установки камер, необходимо позаботиться о дополнительной защите от атмосферных воздействий самого БП, поместив его в герметичный кожух (наружные камеры, как правило, уже имеют защитный корпус).
Видеорегистратор. Для подключения большого количества камер потребуется многоканальный видеорегистратор – при покупке обязательно уточняйте у продавца, какое количество камер можно подключить к приобретаемой модели.
Жесткий диск. Так же при выборе оборудования для видеонаблюдения обязательно необходимо приобрести жесткий диск для временного хранения информации с камер. Выбирайте диск с запасом, скажем 1 Тб памяти должно хватить с лихвой для записи от 2 недель до 1 месяца непрерывного видео с 2-4 камер. Перед тем, как установить диск в систему, проверьте его в обязательном порядке на битые и переназначенные сектора, подключив к компьютеру.

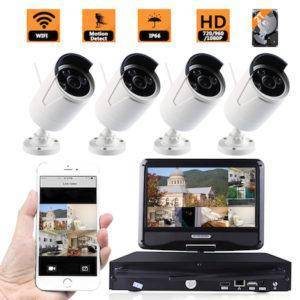

Существуют готовые комплекты видеонаблюдения для дома и дачи, которые избавляют вас от необходимости выбора всех частей системы по отдельности. О них вы можете узнать из этой статьи на нашем сайте.
Необходимые характеристики для выбора камеры
Чувствительность задается наименьшим отверстием диафрагмы, принимающим сигнал размера 1 В на отладочной таблице, при освещенности 2 тыс. ЛК с температурой 3 тыс.200° К. Эту характеристику иногда путают с минимальной освещенностью, которая характеризуется наименьшим показателем света для распознавания изображения.
Динамический диапазон показывает отношение наибольшего сигнала к среднему квадрату величины экспозиционного фона. Повышение вилки ведет к более четкому распознаванию темных объектов. Разрешение камеры дает представление о количестве линий в кадре экрана. В качестве характеристики дается разрешавшая способность по горизонтали, а вертикальный показатель берется на уровне ¾.
Скорость записи или частота показывает число кадров, которое система воспринимает за секунду.
Использование ПО для ретрансляции
Как частный случай организации удалённого наблюдения можно рассмотреть применение стороннего ПО для вещания. При этом способе на находящийся в одной с камерой сети (или имеющий сетевой доступ к устройству) ПК устанавливается специальная программа для вещания. Она забирает с камеры видеопоток, при необходимости преобразует его и передает его во внешний источник.
Такова, например, программа OBS Studio. С ее помощью можно перехватывать изображение с IP- и вебкамер. Программное обеспечение содержит несколько предустановок для трансляции на YouTube, в инстаграм, Twitch.tv и прочие проекты, на которые можно заходить и просматривать трансляцию в реальном времени. Доступно указание собственного потокового сервера: таким образом, у пользователя есть возможность создать веб-сервис для собственных нужд, передавать на него видео и заходить для просмотра через интернет со смартфона.
Для работы OBS Studio источник сигнала должен поддерживать протокол RTSP. Его поддержку заявляет большая часть сетевых камер, за исключением некоторых дешевых решений китайских noname производителей.
Программа бесплатна и при этом весьма функциональна. Для максимальной скорости работы встроенного кодировщика и качества видео желательно иметь современный ПК с мощным процессором и достаточным объемом оперативной памяти, а также канал связи с хорошей пропускной способностью.
Видеонаблюдение для частного дома: состав системы
После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:
- Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
- Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
- Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
- Блок питания камер (подбирается в зависимости от потребления электроэнергии).
Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.
Кроме того, нужны будут некоторые материалы для монтажа:
- Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
- Кабель для подключения питания (ШВВП или ПВС).
- Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).
Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.
Дополнительные элементы системы
Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.
Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.
Проводная или беспроводная
Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.
Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.
Самостоятельная настройка видеокамер IP
Довольно часто требуется выполнить подключение камер системы видеонаблюдения через IP без использования проводов. Для этого понадобится роутер, который нужно заранее подключить к компьютеру.
Если камеры разобраны, в них нужно вкрутить приемные антенны и подключить к сети 220 вольт. О нормальном подключении свидетельствует индикаторная лампочка зеленого цвета, а сама камера несколько раз повернется в разные стороны. После того как она остановится можно приступать к настройкам:
- Включение компьютера-меню ПУСК-Все программы-Стандартные-Выполнить или (Win+R).
- В открывшейся строке ввести cmd и нажать ОК, появится консоль, в ней набрать ipconfig и нажать Enter. Появится информация о сетевых подключениях.
- В разделе «Подключение по локальной сети» найти строчку «IPv4-адрес», запомнить значение IP и маски подсети. Чтобы не записывать информацию, данную консоль можно не закрывать.
- Далее нужно устанавливать программное обеспечение для IP-камеры и запускать установленную программу. В интерфейсе в нужные поля вводится IP и маска подсети.
- Маска набирается без изменений, а IP формируется на основе уже имеющегося. Три первые группы цифр остаются без изменений, а последняя выбирается произвольно, исключая те значения, которые уже заняты другими камерами. Все настройки, внесенные в поля, сохраняются. Логин-пароль для камер может быть в документации или по умолчанию admin/admin.
- Камеры перезагружаются. Найти поле «Inner access» и возле него нажать «Open». При попытке открытия рекомендуется браузер Internet Explorer.
- Нажать «Настройки» и войти в параметры роутера, отсканировать доступные сети, выбрать свою и ввести пароль. Если сеть не обнаружилась, ее название указывается вручную. В сетевых настройках проверяется IP и маска. После сохранения изменений компьютеры и камеры перезагружаются.
- При новом запуске в браузере вводится IP камеры с добавлением символа :82, означающего порт. Если настройки выполнены правильно, начнется трансляция изображения.
Видеонаблюдение в подъезде
IP видеонаблюдение
Аналоговое видеонаблюдение
Скрытое видеонаблюдение
Настройка видеонаблюдения
Камера видеонаблюдения к телевизору
Как установить на дачном участке видеонаблюдение?
Для многих дачников актуален вопрос, как сделать видеонаблюдение на территории дачи и в самом доме. При этом нужно, чтобы камеры записывали и передавали информацию в режиме реального времени с минимальными вложениями средств.
Чтобы установить видеонаблюдение своими руками дома или на даче, необходимо приобрести все необходимое оборудование, включая аналоговые камеры, роутер, обычный или DVR видеорегистратор. Стоимость видеорегистратора зависит от количества разъемов под камеры. Чем больше необходимо использовать видеокамер для наблюдения за дачей, тем дороже будет стоить система.
Видеонаблюдение для дачи своими руками осуществляется с расстановки камер по своим местам. После этого нужно подключить их к блоку питания. Если устанавливаются аналоговые камеры, то следует подключить провода к видеорегистратору. После загрузки видеорегистратора к нему подключается компьютер или ноутбук, чтобы контролировать события. Через монитор можно подключиться к локальной сети и настроить оптимальные параметры записи.
Чтобы обеспечить видеонаблюдение через интернет, необходимо подключить видеорегистратор к Wi-Fi роутеру или сетевому кабелю. К видеокамере прилагается подробная инструкция, в которой описаны условия и правила эксплуатации, а также порядок настройки изображения.
Чтобы установить скрытое видеонаблюдение, потребуется найти труднодоступные и укромные места, в которых камеры не будут заметны для посторонних лиц. Если видеокамера будет на виду, то злоумышленники могут ее повредить. Для организации скрытого видеонаблюдения можно приобрести мини камеры с внутренним накопителем. Их стоимость не завышена и варьируется в пределах 2-4 тыс. руб. Если использовать компактные камеры, то злоумышленники не догадаются об их наличии на даче.
Правила прокладки энергонесущих и информационных кабелей
После того, как было подобрано оборудование и составлена схема его расположения, необходимо осуществить разметку кабельных трасс. В идеале, провода, используемые для передачи данных, не должны приближаться к линиям бытовой электросети ближе 35-50 см, а тем более располагаться параллельно с ними.
Таблица типов кабеля, использующегося в системах видеонаблюдения и граничные показатели расстояния
Провода для камер и другого оборудования расположенного на улице необходимо обязательно занулять на корпус устройства. А в случае воздушной прокладки кабеля на расстояние более 50 м он нуждается в заземлении с применением специальных средств молниезащиты.
Монтаж основного оборудования
Камеры должны быть расположены таким образом, чтобы контролировать следующие зоны:
- весь периметр ограждения, в особенности место входа и въезда;
- внутреннее пространство прилегающей к дому территории;
- места проникновения в помещения: окна, двери.
При этом желательно, чтобы углы обзора видеокамер взаимно прикрывались. Таким образом, осуществляется контроль целостности периферийной аппаратуры системы видеонаблюдения.
Традиционные места расположения видеокамер на дачном участке следующие:
- столбы линий электропередач расположенные, как непосредственно сама участке, так и вблизи него;
- колонны, карнизы, декоративные и несущие элементы фасада возле главного входа;
- углы и стены дома, от которых открывается наилучший обзор контролируемой территории.
Некоторые специалисты рекомендуют располагать видеорегистратор, средства связи и блок бесперебойного питания в защищенном металлическом шкафу или стенной нише с крепкой дверью. Смысл такого решения состоит в сохранении работоспособности основных узлов достаточно долго, чтобы они смогли послать сигнал тревоги владельцу.
Дополнительные элементы
Дополнительным оборудованием, как правило, подразумеваются различные усилители сигнала. Что касается кабельных трасс, то рекомендуется применять следующие устройства:
ИллюстрацияТип усилителяДлина кабельной трассы, м
| НЧ-усилители | 150-200 | |
| Пассивные приемопередатчики (для витой пары) | 200-300 | |
| Активные приемопередатчики (для витой пары) | Более 300 |
Правильный монтаж
Процедура установки видеонаблюдения должна выполняться по определенным правилам монтажа. Кроме надежности крепления камер и прочих компонентов, также учтите эстетический внешний вид. Лучше всего выполнять подобные работы во время ремонта.
В общем плане процедура будет выглядеть следующим образом:
- сначала необходимо определиться с местом монтажа камеры. Как правило, от этого выбирается способ крепления камеры. Практически любые имеющиеся в продаже устройства снабжены кронштейном, который сначала монтируется к плоскости стены, а затем на него устанавливается сама камера;
- продумывается система прокладки кабеля к роутеру и блоку питания. Рекомендуется располагать источник рядом возле роутера, чтобы не путаться в длинах кабелей;
- для видеонаблюдения с установкой камер в домашних условиях лучше выбирать устройства с беспроводным интерфейсом. Так потребуется намного меньше проводов, путь прокладки будет более простым;
- необходимо подключиться к камере. Если используются устройства IP, то для этого достаточно ввести адрес необходимой камеры и получить доступ к изображению в онлайн режиме.
Главным преимуществом современной системы видеоконтроля является то, что таким образом можно организовать удаленное видеонаблюдение через мобильный телефон. Просто в браузере вводится IP-адрес. Видео сохраняется на карту памяти или на сервере, но тогда придется создать аккаунт.
За обслуживание своей системы видеонаблюдения, а, именно, сохранения всех данных, необходимо платить. Для этого компания предлагает определенный тарифный план, а многие и вовсе предлагают заключить договор с установкой системы под ключ.
Если планируется все же выполнить монтаж своими руками от и до, то поможет это руководство по установке видеонаблюдения. В инструкции расписаны наиболее важные этапы.
Прокладываем кабель
Чтобы не делать ошибок, с которыми сталкиваются многие новички, лучше заранее проработать схему подключения видеонаблюдения для дома. Наличие детального плана под рукой позволит ускорить работу.
При этом все зависит от конкретного типа устройств видео-захвата:
- если это IP-камера, то необходимо подключить кабель UTP или FTP с экраном и розеткой RJ45. Подключается он в одной из 4-х гнезд на роутере;
- необходимо установить большее количество камер, то следует применять коммутатор;
- камера поддерживает технологию PoE, то ее должен поддерживать и коммутатор. Подключить такое устройство сразу к роутеру не получится;
- если камера снабжена WiFi, то потребуется только проложить провод питания.
Прокладка кабеля должна выполняться в коробе, что эстетически выглядит привлекательно. Рекомендуется еще на этапе выполнения ремонта продумать схему прокладки с подключением всех камер. Что позволит сделать это скрытно, а возле места, где будет размещено устройство, установить розетку с коннектором определенного типа.
Помните, при прокладке кабеля следует аккуратно обращаться с ним и избегать заломов и изгибов с острым углом. Соблюдайте минимально допустимый радиус.
Монтируем камеры
На следующем этапе выполняется монтаж камер видеонаблюдения и своими руками это под силу осуществить. Сложность может состоять только в том, как аккуратно и точно просверлить крепежные отверстия под устройство. Если установка выполняется снаружи, то прочность крепления имеет значение.
Ставим видеорегистратор и подключаем системы
Если используются IP-камеры, то такое устройство, как видеорегистратор, не потребуется. Запись чаще всего ведется на карту памяти, которая встроена в нее. Если ее нет, то тогда требуется компьютер, на жесткий диск которого будет вестись запись. Можно использовать даже рабочий ПК, потому что особой нагрузки на него создаваться не будет.
Так или иначе, с помощью мобильного телефона сможете организовать удаленное видеонаблюдение в режиме реального времени и сохранять видео в память смартфона. Очень удобно, когда требуется контролировать большие по площади объекты с установкой камер системы видеонаблюдения на улице и на большом расстоянии друг от друга.
Выполняем настройку оборудования
Процедура настройки системы видеонаблюдения заключается в калибровке параметров изображения, принимаемого с IP камер. Если используется специализированная программа на ПК, то также можно изменять интервалы съемки, включения и выключения, управлять положением камеры и прочее.
Если не используется отдельный компьютер, то необходимо подключиться к видеосерверу, но тогда придется платить абонентскую плату за обслуживание ваших камер. Точнее, она будет взиматься за резервирование данных и предоставление доступа к файлам в любой момент времени.
ИНСТРУКЦИЯ ПО НАСТРОЙКЕ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ
Что касается камер, то их настройка сводится:
- к ориентации с целью обеспечения оптимальной зоны обзора;
- настройке фокусного расстояния и резкости при использовании вариофокального объектива.
При настройке IP камер может потребоваться изменение сетевых настроек (IP адреса, маски подсети, адреса шлюза). Также возможна настройка потоков передачи данных, средств видеоаналитики на стороне камеры, например, детектора движения, а также беспроводного WiFi подключения (при использовании беспроводного подключения).
Для начинающих это может оказаться сложным. Поэтому я всегда рекомендую по возможности использовать аналоговые системы.
Настройка видеорегистратора.
Достаточно подробная инструкция по настройке регистратора приведена на этой странице. Там же есть ссылка на видео материал.
Основные настройки, которые предстоит выполнить:
- дата и время;
- режим записи;
- детектор движения.
Не забудьте про необходимость правильно определить требуемую емкость жесткого диска для создания видеоархива.
Установка видеокамер по периметру
Обычно коттеджи обнесены заборами, разве что исключения бывают в коттеджных посёлках с общим ограждением, но их не так много. Да и это понятно: частную жизнь редко кто выставляет напоказ. Тут присутствуют точно такие же требования к установке камер, как и к периметру здания. Правда, видеокамеры не всегда можно спрятать под защиту крыши, но это не проблема для современных камер со степенью защиты IP67. В некоторых ситуациях стоит предусмотреть наличие козырька на корпусе камеры.
Установка видеокамер вдоль забора со стороны, выходящей на улицу, не рекомендуется, так как если она захватит что-то, что можно отнести к нарушению частной жизни, могут возникнуть проблемы с законодательством. Это касается и всех высоко поднятых камер, если они захватывают часть соседского участка. Нужно стараться, чтобы ваше видеонаблюдение никому не давало повода использовать его против вас.
Конечно, совсем без камер снаружи не обойтись. Подъезды к воротам и подходы к калиткам должны быть под контролем. Так же это касается гаража, если его ворота выходят напрямую на улицу, а не через ваш участок.
Кстати, перед установкой камер видеонаблюдения за пределами своего участка настоятельно рекомендуется изучить законность монтажа систем видеонаблюдения.
Установка и выбор видеорегистратора
Фото видеорегистратора.
В качестве умного наблюдателя выбираем цифровой видеорегистратор.
Чтобы обезопасить данные, которые будут храниться на этом устройстве, можно установить два видеорегистратора в разных помещениях, к каждому из которых будет подключено по четыре камеры.
Видеорегистратор работает полностью автономно очень продолжительное время (почти всегда), т.е. его можно установить в помещение, которое всегда закрыто. Если злоумышленник увидит камеры, то возможно у него возникнет желание изъять записи с видеокамер. Проще всего сделать это, похитив видеорегистратор. Да, но вряд ли нарушитель заподозрит, что где-то есть ещё один видеорегистратор.
Каждая внутренняя или обычная наружная камера обойдётся примерно в 40$ — 60$. Если нужно более-менее сносно видеть лица людей, то камеры должны иметь разрешение не менее 700 твл.
Каждый регистратор обойдётся примерно в 120$ — 140$. Лучше не использовать беспроводные камеры, т.к. возможны разнообразные помехи от посторонних устройств и сетей.
Видеорегистратор желательно подбирать с запасом возможностей, так сказать, на вырост. Возможно, через некоторое время возникнет желание добавить несколько камер или увеличить время непрерывной записи. Это следует иметь в виду. Разница по количеству подключённых видеокамер не сильно увеличивает стоимость видеорегистратора.
Чем больше жестких дисков большого объёма можно установить в видеорегистратор, тем дольше это устройство сможет сохранять запись со всех видеокамер. Например, в среднем качестве записи с четырёх камер типовой регистратор с двумя накопителями по 2 Тб. позволяет хранить непрерывные записи почти за два месяца это немало.
Конечно, если видеорегистратор пишет изображение с камер только при появлении движения в кадре, то время записи значительно увеличивается.
Итак, камеры подключаем по четыре штуки на каждый из двух видеорегистраторов.
Важно обеспечить нашему оборудованию надёжное и непрерывное питание. Для этого рядом с каждым видеорегистратором устанавливается специальный блок бесперебойного питания, точнее два: один бесперебойник для четырёх камер, второй для самого видеорегистратора
Такая защита обеспечит работу минимум на 2-3 часа после отключения электричества.
Для удобства настроек и возможного обслуживания к каждому видеорегистратору желательно подключить отдельный монитор. Тратить лишние средства на это нет смысла. В любом офисе есть старые пузатые мониторы, которыми уже никто не пользуется. Такого монитора вполне достаточно для настройки системы видеонаблюдения.
Ещё один очень важный момент — если мы хотим иметь возможность в любое время, из любой точки земного шара подключиться к нашей замечательной системе видеонаблюдения, то следует подключить и наш канал Интернета в здании к источнику бесперебойного питания. Это обеспечит постоянную и надёжную связь с внешним миром, т.е. с нами, где бы мы ни находились.
