Вентиляция в ванной комнате и туалете: организация воздухообмена, схемы, установка вентилятора, фото, видео

Типы вентиляции

Различают два основных типа вентиляции. Первый тип – это естественная вентиляция (природная). Второй тип – это механическая вентиляция (принудительная). У каждого типа вентиляции есть свои особенности. Начнем с особенностей естественного вентилирования помещения.

Природный воздухообмен в жилых зданиях основан на разнице давления внутри помещения и на улице. Кроме этого принципа, в основу положены также воздействия ветра на здание. Температура в жилом помещении выше уличной, а это означает, что кислород в доме имеет более легкую структуру. Это заставляет его подниматься по шахтам вентиляции и выходить на улицу.

В жилом помещении происходит разрежение воздуха, оно затягивает свежий поток воздуха с улицы через специальные отверстия в конструкции дома. Поступившие воздушные массы имеют более тяжелую структуру, поэтому располагаются внизу помещений. Они воздействуют на легкий теплый воздух, и он (легкий теплый воздух) вытесняется из комнат наружу.

Ветер является ускорителем для такого воздушного обмена. С возрастанием разницы в температуре в помещении и на улице скорость воздушного обмена также растет. Этот же эффект наблюдается при повышении влажности вне дома.

Раньше организация такой вентиляции не требовалась, потому как она образовывалась сама. Местами поступления уличного воздуха в том случае являлись негерметичные окна, двери, а также пористые стены. Но современные материалы и технологии строительства полностью убирают эти дефекты. Именно по этой причине в наше время очень актуально организовывать приток свежего уличного воздуха через специальные клапаны, которые монтируются или в окна, или в стены здания.

Отработанный кислород в помещении в таком случае уходит через вертикальные вентиляционные каналы дома, их располагают обычно в кухне и санузле. Именно по ним воздух выводится наружу. Дополнительно проветривание можно устраивать с помощью открывания не некоторое время форточек окон.

Экономичность. По сути, нет никаких дополнительных трат на покупку дополнительного оборудования.
Отсутствие аварий. Система простая, ломаться нечему, а также нет перебоев из-за отключения электроэнергии.
Надежность. Нет никакого регулярного технического обслуживания системы.
Работа системы бесшумна.
Есть возможность сочетания системы с очисткой воздуха и его кондиционированием.

Главный недостаток такой системы – это слабый воздухообмен. Это будет приводить к конденсату, накоплению неприятных запахов, образованию плесени, грибков и прочего. Все это грозит не только медленным разрушением дома, но и подрывает здоровье людей, которые проживают в таких условиях.
Естественная система циркуляции воздуха никак не регулирует объем удаляемого и подаваемого воздуха. Переработанный воздух или не успевает вовремя выводиться наружу, или же удаляется слишком быстро, а это потеря тепла в помещении.
В летнее время, когда образуется почти равенство температур как внутри помещения, так и снаружи, пропадает тяга воздуха, а это сводит движение воздуха в системе к нулю. Дома становится душно.

Природная (естественная) циркуляция в современном домостроении почти не применяется. Если она встречается, то только в сочетании с механической (принудительной) системой.

Система не зависит от колебания уличных температур, силы ветра и прочего.
Система позволяет подготавливать воздух, который попадает в помещение. Его можно сделать комфортным, предварительно подогреть или охладить, также есть возможность увлажнять и осушать воздушные массы и дополнительно их очищать.

Недостатки у принудительной схемы вентиляции также можно найти:

Дороговизна. Обустройство системы очень затратное, также сюда добавятся дополнительные траты на электропотребление системы.
Требуется регулярное эксплуатационное профилактическое обслуживание.

Вентиляция для частного дома

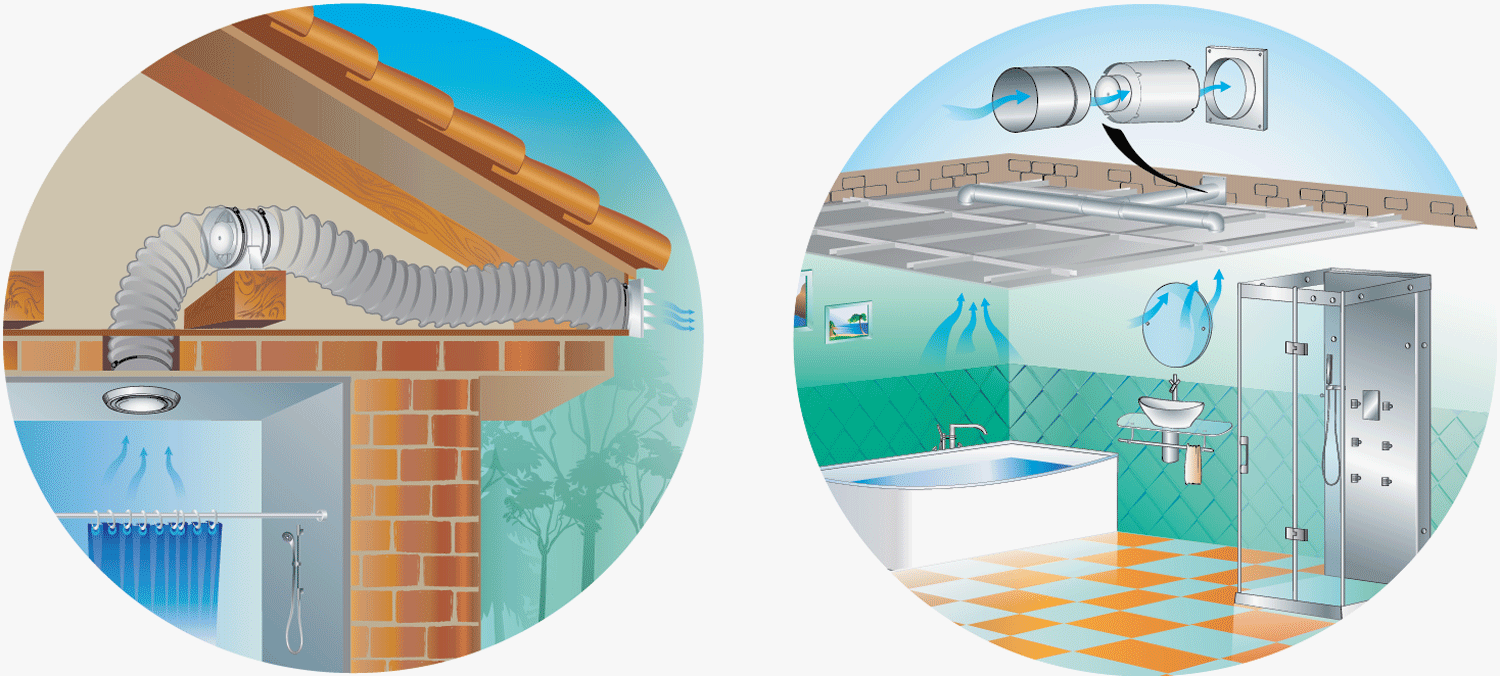

При наличии в частном доме навесного потолка или потолка, отделанного фальш-панелями, устанавливайте вентиляцию во время ремонта. Если отверстие для вентиляции находится ниже потолка, сделайте отверстие с решёткой для выведения влаги из комнаты.

Если вентиляция находится под потолком, установите между основным потолком и навесным пару решёток для отвода влаги. Нелишним будет также проделать над дверью небольшую щель для вентиляции – это поможет продлить “жизнь” вашего потолка.

Вентиляция для ванной в частном доме

Не забывайте ухаживать за вашей вентиляцией. Так, например, вентилятор вместе с решёткой надо почаще мыть, по причине того, что на них оседает много пыли. Если вентилятор стал неисправен, проверьте, не образовалась ли на нём коррозия из-за высокой влажности.

Как проверить, работает ли вентиляция

В старых домах часто нарушается работа вентиляционных шахт: со временем они засоряются и перестают выполнять свои функции. Поэтому сначала нужно проверить состояние вентканала. Если он забит чем-либо, снизится эффективность не только естественной, но и принудительной вентиляции.

Узнать, в рабочем ли состоянии вентиляция в ванной комнате, просто:

В квартире приоткрывают форточки и дверь в ванную комнату.
Берут марлю, салфетку или носовой платок и прикладывают к отверстию вентиляционного канала.
При качественной работе воздуховода ткань или бумага будет сама держаться возле отверстия. Чем плотнее прижимается платок или салфетка, тем лучше тяга в шахте. Если они не держатся, падают, значит, что-то с каналом не так, нужно выяснять причину, почему вентиляция не работает.

Можно провести и другой тест, он также весьма прост и показателен:

также приоткрывают форточки и двери;
зажигают свечу и подносят к выходу шахты;
если огонек наклоняется в сторону отверстия, то тяга есть, если он горит, не шелохнувшись, то воздух стоит на месте.

Затем опыты следует повторить с закрытыми форточками и дверями. Если и в этом случае огонек отклоняется или листок прилипает к отверстию, значит, тяга хорошая, сильная. В этом случае вряд ли возникнет необходимость в установке принудительной вентиляции. Если тяга отсутствует, то не помешает установить дополнительный вентилятор.

Для чего нужна вентиляция?

Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.

Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.

Разновидности вентиляторов для туалета и ванной

Вентиляция в ванной и туалете может обустраиваться при помощи вентиляторов различных типов. При этом такая принудительная вытяжка будет работать по приточно-вытяжному принципу, и классифицироваться по типу электрического вентилятора.

Осевой вентилятор нагнетает воздушные потоки за счёт специальных лопаток. Такое вытяжное устройство монтируется в форточку или стену, выходящую на улицу. В вентиляционных каналах такие устройства не используют, проще говоря, в квартире они не применяются, а устанавливается только в домах частного сектора.
Центробежно-осевой вентилятор – это механизм с максимальным уровнем производительности и минимальным уровнем шума. Такая принудительная вытяжка, достаточно качественная, но её стоимость не всегда оправдана.
Центробежный радиальный механизм имеет спиралевидный корпус, но уровень производимых шумов достаточно высок. Поэтому, даже учитывая высокую производительность и длительный эксплуатационный ресурс, именно по причине высокого шума такой вентилятор создаёт дискомфорт обитателям дома.
Диаметральные вытяжные системы – это оборудование, работающее за счёт барабанного колеса. Показатели производительности такой вентиляции недостаточно высоки, но для санузла вполне хватает.

Также принудительные системы вентиляции в ванной и туалете могут различаться по способу установки.

Канальные вытяжные устройства – это вентиляторы, монтаж которых выполняется непосредственно в воздуховоде с дальнейшим подключением к сети переменного тока. Такие устройства обладают большой производительностью и достаточно демократичной стоимостью.
Радиальный вентилятор монтируется только на месте выхода из воздуховода. При этом такая принудительная вытяжка должна иметь не только большую мощность, но и эстетически привлекательный вид, вписывающийся в общий дизайн интерьера туалета и ванной комнаты. Именно поэтому цена такого устройства несколько выше вентиляции монтируемой в воздуховоде.

Для санузла в стандартных квартирах многоэтажных домов ещё на стадии возведения строения сооружается вентиляционная система, работающая за счёт естественного отвода и притока воздуха, но она в большинстве случаев не успевает справляться с неприятными запахами.

Именно по этой причине желательно в туалете на месте стандартной вентиляционной решётки устанавливать вентилятор. При этом оборудование можно подключить таким образом, что оно будет включаться и отключаться совместно с лампочкой освещения, что очень удобно в туалете. Однако в ванной комнате лучше оснащать вентиляцию таймером или датчиком уровня влажности.

Как установить вытяжку в ванной своими руками

Вентиляция в ванной комнате устанавливается довольно просто. Монтаж можно сделать самостоятельно, без помощи специалистов. Для этого понадобится базовый набор инструментов, некоторые строительные материалы.

Последовательность действий при установке настенной вытяжки:

Проверить работу вентканала.
Снять лицевую панель устройства.
Закрепить механизм внутри вентиляционного отверстия. При необходимости изменить размер проема, увеличив его или уменьшив.
Подключить провода устройства к электропитанию. Спрятать их на месте швов между плиткой, или закрыть пластиковым декоративным коробом.
Проверить работу вытяжки.
Прикрепить лицевую панель к механизму (лучше использовать жидкие гвозди, крепежные элементы, предусмотренные src=»https://foundmaster.ru/wp-content/uploads/2017/05/stena.jpg» class=»aligncenter» width=»800″ height=»647″ Вытяжка в ванной комнате на боковой стене в вентшахту

Как видно, схема вентиляции в ванной довольна проста.

Как сделать вентиляцию в ванной с подвесным потолком:

Устанавливаются воздуховоды от вентканала до места выхода вентилятора, надежно закрепляются, герметизируются.
Во время монтажа потолочной конструкции на панелях намечаются, просверливаются проемы для решеток, вытяжки, креплений.
Снимается лицевая панель, устройство закрепляется внутри потолочного проема.
Устанавливаются вентрешетки для проветривания потолка.
Трубопровод присоединяется к вентилятору.
Затем производится подключение к электросети.
Механизм закрывается декоративной панелью.
Проверяется работа вытяжки.
Завершающая сборка потолка.

Потолочная вытяжка ванной комнате Важно помнить, что подвесная конструкция также нуждается в постоянном проветривании. Вентиляция в ванной и туалете строится немного по-другому

Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом

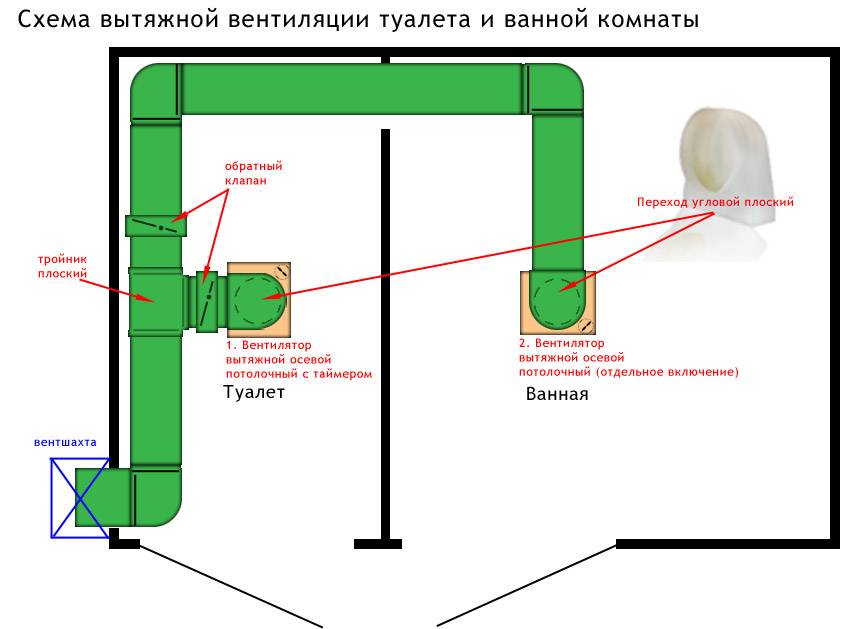

Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом.

При наличии хорошей тяги, достаточно внутри смежной стены установить решетку, а вентилятор поставить внутри проема вентканала (схема настенной установки описана выше).

Когда воздухоотводной силы недостаточно, рекомендуется воспользоваться вариантами:

Устанавливается два вентилятора: первый внутри смежной стены, второй внутри проема воздушного канала.
Над подвесным потолком туалета прокладывается воздухоотвод от вентканала к ванне. Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.

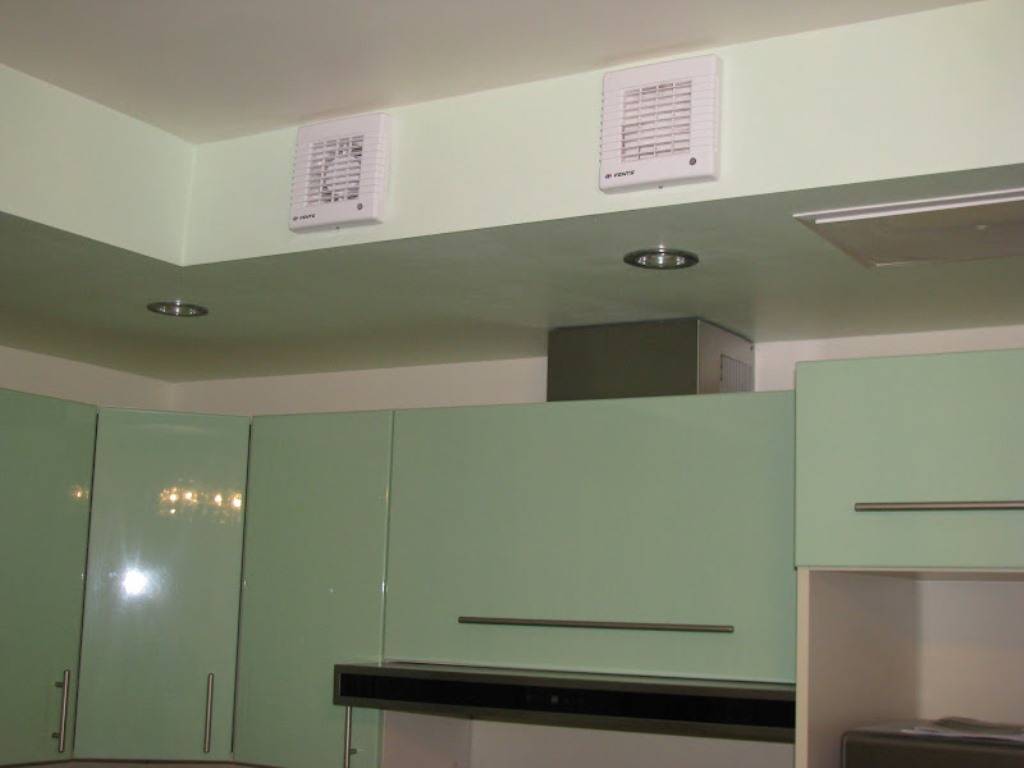

Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки

Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
При кубатуре 12 м3 можно уже использовать 3 конфорки.
И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования

Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
В плитке делаем надрез, куда пропустим провод электропитания.
Вставляем дюбеля.
Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
Устанавливаем на место, закручиваем болты.
Подключаем провода.
Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

Разновидности вентиляционных систем

Все вентиляционные системы, в каком бы помещении они ни устанавливались, разделяются на две большие категории, в соответствии с принципом действия:

естественная. Такой подход изначально практикуется во всех многоквартирных домах. Для этого обустраиваются вентиляционные шахты с выходами в помещениях, где потребность в интенсивном воздухообмене наиболее высока: прежде всего, речь идет о кухне и санузле. Именно здесь средоточие повышенной влажности и различных запахов. Принцип действия естественной вентиляции основан на разнице в давлении. Схема воздухообмена выглядит следующим образом: свежий воздух поступает в жилые комнаты через открытое окно или дверь, оттуда идет в кухню или туалет, а затем отработанные воздушные массы втягиваются в вентиляционное отверстие и выходят на улицу. У такого подхода есть несколько очевидных минусов. Во-первых, интенсивность естественного воздухообмена не слишком высока и часто оказывается недостаточной — особенно в том случае, когда нужно побыстрее избавиться, например, от неприятного запаха. Во-вторых, необходимо постоянно обеспечивать приток свежего воздуха. Учитывая, что современные квартиры зачастую оснащены герметичными стеклопакетами, поступление воздушных масс возможно только при открытом окне. Зимой, например, это довольно неудобно, так как приводит к падению температуры в жилых помещениях,
принудительная. Принцип действия основан на применении специальных устройств, которые обеспечивают движение воздуха в любых условиях и позволяют не зависеть от давления и прочих факторов, необходимых для естественной вентиляции. Использование такой системы является более эффективным, чем описанной в предыдущем пункте. В качестве недостатков можно назвать лишь два момента: необходимость проводить процедуру монтажа, а также зависимость от электроэнергии, без которой оборудование просто не будет работать.

Работа принудительной вентиляционной системы обеспечивается на счет вентилятора, который устанавливается либо на выходном отверстии шахты, либо входит в конструкцию соответствующего оборудования. В зависимости от типа устройства, вентиляция с его использованием делится на три разновидности:

вытяжная. Отработанный воздух втягивается в шахту с помощью вентилятора, а затем выводится на улицу. Именно такой тип наиболее распространен для использования в ванных, туалетах и кухнях,
приточная. В данном случае вентилятор устанавливается в те места, которые могут служить источником свежего воздуха — например, в оконный проем. Вывод воздушных масс осуществляется естественным путем через каналы вентиляции. Такой способ не отличается особой эффективностью, поэтому используется довольно редко,
приточно-вытяжная. В соответствии с названием, вентиляторы такой системы отвечают как за вывод, так и за поступление воздуха. Конечно, подобный подход является самым эффективным, так как позволяет избежать зависимости от разницы давлений и прочих факторов. Но для небольших квартир и домов использовать его нет особого смысла, так как объем воздуха в них не так уж велик. А вот для больших строений такой метод незаменим.

Монтаж вентиляции своими руками

Перед установкой системы выполняют подготовительные работы. Нужно сравнить размер патрубка вентилятора с диаметром шахты. При несовпадении параметров устанавливают переходную манжету. Шахту маленького диаметра рассверливают.

Определение места для установки

Для повышения эффективности системы проветривания нужно правильно определить место ее монтажа. Вытяжку рекомендуется размещать в верхней части стены. Это позволит быстро удалять горячий воздух из помещения. В нижнюю часть дверного полотна встраивают решетку.

Диагностика состояния вентиляционного канала

При ведении ремонтных работ в ванной комнате в первую очередь определяют проходимость вентиляционных каналов. Для проверки тяги к отверстию подносят бумажную полоску, горящую спичку или зажигалку. Если огонь наклоняется в сторону шахты, система функционирует правильно.

Выбор схемы подключения прибора

Для ванной комнаты в типовой квартире естественного проветривания недостаточно. Единственным исключением считаются помещения, в которых есть окна. Самой распространенной схемой установки вентилятора является подключение к электрическому выключателю. Пока включен свет, вытяжка будет работать.

Тонкости установки вентилятора

Вентилятор устанавливают так:

Удаляют лицевую панель. Места соприкосновения корпуса со стеной обрабатывают полимерным клеем или герметиком. Эти способы крепления подходят для монтажа легких пластиковых вытяжек.
Вставляют вентилятор в шахту таким образом, чтобы мотор и рабочее колесо вошли в канал. Корпус прижимают к стене, дожидаясь схватывания клеевого состава.
Устанавливают противомоскитную сетку. Это предотвратит попадание в помещение пыли и насекомых. Лицевую панель закрепляют саморезами.
Прокладывают проводку, подключают прибор к электрической сети.

Схема подключения вентилятора к электрической сети.

Распространенные ошибки при монтаже

При отсутствии соответствующих навыков человек при установке системы может допустить ошибки:

неправильное конструирование воздуховодов, препятствующее движению воздушных масс;
нарушение герметичности соединений;
прокладка вентиляционных труб в жилых комнатах, при которой шум работающей аппаратуры доставляет неудобства жильцам.

При неправильном выполнении расчетов система будет функционировать некорректно. Ее придется демонтировать и построить заново.

Подготовка к монтажным работам

Приступая к обустройству вентиляции из ванной через туалет, проводят подготовительные мероприятия. Первым делом необходимо проверить, совпадет ли сечение вытяжного устройства с размером шахты. Слишком большие вентиляционные отверстия оснащают дополнительными вставками из пластика или гофры. Внутрь оставшихся зазоров задувают монтажную пену. Маленькие окошка расширяют, используя для этого перфоратор или ударную дрель.

Для организации эффективной принудительной системы в санузле необходимо не просто закупить достаточно мощное оборудование, но также максимально правильно рассчитать место его расположения. Учитывая тот факт, что система занимается выводом наружу горячего влажного воздуха, вентилятор размещают вверху стены напротив двери

Также важно обеспечить достаточный приток воздуха. Для этого нижнюю область двери оснащают специальной решеткой

Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу. Через эту щель свежие потоки смогут поступать из коридора в санузел.

Если предполагается установка вентиляции в ванной через стену, обязательным мероприятием является диагностика воздушных каналов. В эту процедуру входит проверка тяги. Для этого вход в шахту закрывают бумажным листом: если он прилипает к решетке и держится, состояние канала считается удовлетворительным. Вместо бумаги иногда применяют горящую спичку или зажигалку, делая необходимые выводы по колебанию пламени.

Оборудование и материалы для монтажа

Сделать вытяжку в ванной комнате можно только при наличии специальных материалов, инструментов и приспособлений. Для самого простого варианта обустройства необходимо подготовить такие материалы и оборудование:

Вид материала или приспособления	Рекомендации относительно выбора
Воздуховоды	Воздуховод представляет собой короб из пластика или металла. В зависимости от параметров комнаты выбирается размер самого изделия.
Внешний и внутренний вентилятор	Вытяжки для ванной обычно оборудуют минимум 1 вентилятором, но желательно устанавливать 2 и больше. Вентиляторы подключаются к электросети и работают в автоматическом режиме.
Наружные решетки для забора воздуха	Это обычая пластмассовая решетка, которая фиксируется на выходе вентиляционного канала в комнате и улице. Защищает систему от попадания инородных тел и препятствует засорению канала.
Крепежи разного формата	Набор и количество крепежей зависит от того, как будет проводиться монтаж всех составляющих вентиляции.
Кабель, выключатели	Работа вентиляторов обязательно должна регулироваться с помощью выключателей, так как система не может работать без перерыва. Кабель необходим для подключения самого вентилятора к сети.
Поворотные колена	Если в системе будут присутствовать повороты, то придется использовать эти элементы. Поворотные колена бывают двух видов: вертикальные и горизонтальные.
Соединительные муфты	Элементы, которые соединяют части воздуховодов. Могут пригодиться для монтажа прямых участков.
Обратный клапан	Приспособление необходимо для предотвращения попадания воздуха из канала обратно в помещение.

Дополнительно стоит купить гигрометр или таймер, которые автоматизируют работу вытяжки. Достаточно в обустройстве системы использовать один из представленных вариантов оборудования.

Вентиляция в ванной и туалете
