Вентиляторы для вытяжки в ванной комнате

Устройство вытяжной системы в ванной комнате

Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями.

Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.

Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.

Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.

Бесшумный вентилятор для ванной с обратным клапаном: основные типы и особенности установки

Для вертикально устроенной вентиляционной системы в многоэтажном доме характерно явление «возврата» отработанного воздуха. При этом неприятные запахи, иногда вкупе с мелким мусором, из каналов проникают в помещение.

Чтобы предотвратить подобное явление, необходимо установить в ванной комнате вытяжной вентилятор с обратным клапаном. При этом различные модели такого вентилятора могут быть снабжены дополнительными датчиками (влажности и/или движения) или таймером.

Существует два типа вентиляторов для ванных комнат: осевые и канальные.

Обратный клапан в вентиляторе предотвращает возврат отработанного воздуха обратно в помещение

Осевые вентиляторы

Вентилятор с механизмом осевого принципа – это небольшой пропеллер с лопастями, которые при вращении затягивают влажный воздух, выводя его в шахту. Такие приборы подходят для санузлов небольшого объёма (до 15 кубических метров), не связанных одной вентиляционной шахтой с другими помещениями. Они обеспечивают неплохое качество вентиляции, отличаются невысокой стоимостью, но более шумные, чем вентиляторы канального типа.

Схема подключения вентилятора со встроенным автоматическим таймером

Канальные вентиляторы

Вытяжной канальный вентилятор – более совершенное устройство, представляющее собой турбину с улиткой, помещенную в пластиковый корпус. Такой вентилятор активно засасывает воздух внутрь, быстро и качественно проветривая помещение. Предназначен для ванных комнат большой площади (свыше 15 квадратных метров), совмещённых санузлов, при забитости каналов естественной вентиляции.

Канальные вентиляторы ценятся за высокую производительность, надёжность и бесшумность в работе. Единственным их недостатком является относительно высокая стоимость.

Отсутствие надлежащей вентиляции в ванной комнате приводит к возникновению плесени и грибка

Особенности установки

Устанавливать вентиляционное устройство с обратным клапаном лучше всего в воздуховодном канале вытяжки ванной комнаты или на входе в вытяжной шлюз. Эти отверстия, как правило, находятся в стене или на потолке в углу напротив входной двери.

Накладная модель вентилятора с осевым механизмом закрепляется непосредственно перед вентиляционным отверстием.

Шаги 1 и 2: подготовка вентиляционного отверстия и установка корпуса вентилятора

Если же используется канальное вентиляционное устройство, то его вставляют в отверстие и закрывают декоративной решёткой. Следует отметить, что канальный вентилятор практически бесшумный при эксплуатации за счёт того, что его двигатель расположен в вентиляционном отверстии.

Шаги 3 и 4: обустройство вентиляционного канала и монтаж воздуховода

Для подключения установленного прибора к электросети прокладывают кабель от ближайшей распределительной коробки (чаще всего той, что над дверью в ванную комнату). При этом необходимо соблюдать правила электрификации помещений с повышенной влажностью, помещая кабель в специальный защитный канал и скрывая его за подвесным потолком, настенными панелями или под слоем штукатурки.

Шаги 5 и 6: подключение вентилятора к электросети и установка декоративной решетки

Бесшумный вытяжной вентилятор – это простое, но эффективное устройство, способствующее понижению влажности воздуха, увеличению интенсивности воздухообмена и повышению комфортности в ванной комнате. Современные вентиляторы просты в установке и надёжны в эксплуатации, оснащены системами автоматического включения и выключения, а сочетание практичности с эстетичным внешним оформлением позволит использовать их в любом интерьере.

Основные разновидности вытяжных вентиляторов

Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.

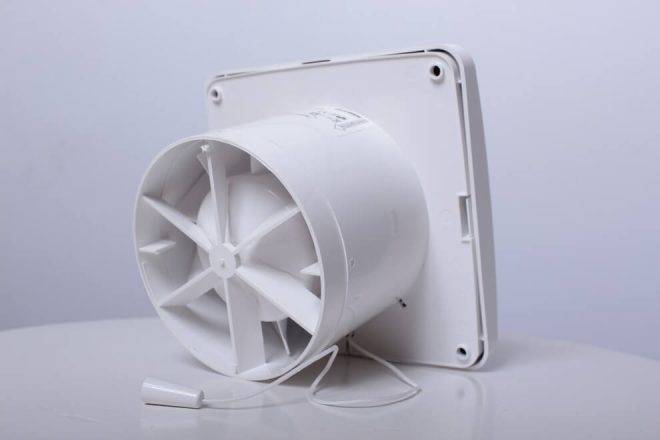

Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась

Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером

В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.

Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.

Как выбрать вытяжной вентилятор для ванной

Основные технические характеристики, которыми руководствуются при выборе вентилятора для ванной: мощность, производительность, воздухообмен и уровень шума. Учитывают также соотношение качества, функционала и стоимости устройства.

Производительность

Этот показатель зависит от двух факторов: объема помещения и количества смен воздуха в единицу времени (за 1 час). Производительность электровентилятора рассчитывается как произведение этих цифр. Объем помещения рассчитывают, умножив его площадь на высоту, округлив полученный результат в большую сторону. Кратность обмена воздуха, в соответствии со строительными нормами, колеблется от 6 до 8. Если ванной комнатой пользуются от 1 до 3 человек, кратность берется равной 6, если больше — то 8. Специалисты советуют выбирать вентилятор таким образом, чтобы производительность, заявленная компанией-производителем, была несколько больше расчетной. В среднем часовая производительность составляет от 95 до 100 м3.

Уровень шума

При работе вентиляционного устройства возникает шум двух видов:

  • аэродинамический;
  • механический.

Последний проникает в помещение, распространяясь по воздуховоду. Источником аэродинамического шума является вибрация конструкционных элементов: самого воздуховода и стенок защитного кожуха. Если уровень шума превышает 35 дБ, он оказывает раздражающее действие. Поэтому выбирать вентилятор нужно так, чтобы уровень шума не превышал 30 дБ. Если вы планируете включать устройство в ночное время, то шум не должен быть более 25 дБ. Решить проблему можно, используя при обустройстве ванной комнаты звукоизоляторы.

Безопасность

Еще один важный фактор при выборе — степень защищенности прибора от влаги. Попадание воды на незащищенные комплектующие чревато коротким замыканием и возгоранием проводки. Чтобы избежать этого, необходимо искать именно вентиляторы, предназначенные для ванных (это можно понять по соответствующей маркировке). Кроме того, самое распространенное рабочее напряжение безопасных вентиляторов — 24 В. Даже при коротком замыкании жизнь человека, находящегося в этот момент в ванной, будет вне опасности.

Функционал

Если вы все еще не определились, какую марку электровентилятора нужно приобрести, обратите внимание на функционал устройства. Различают 2 типа вытяжек для ванной: стандартные и автоматизированные

Принцип работы стандартных устройств предельно простой: вытяжка начинает работать одновременно с включением света. Это удобно, но не слишком практично. Такой вентилятор не успевает удалить всю влагу за малый промежуток времени.

Автоматизированные устройства более функциональны. При этом, они более совершенны, поскольку оснащены специальными таймерами. Вытяжка продолжает работать около получаса после того, как купающийся выходит из ванной, затем отключается. Если прибор оснащен датчиком влажности, он автоматически включится, если ее уровень превышает заданный предел. Отключение происходит через заданный временной промежуток.

Способ установки

Различают встраиваемые, накладные и потолочные устройства. Особенно востребован встраиваемый вариант. Такие устройства малозаметны, функциональны и легко встраиваются в вентиляционный канал.

Диаметр

Его величина колеблется от 80 до 200 мм. Диаметр стандартных воздухообменников кратен 20. Желательно выбирать устройство меньшего диаметра, чтобы не пришлось разбивать стену. Нужно выбрать гофру подходящего размера, разместить в ней вентилятор, а оставшуюся пустоту залить строительной пеной.

Тип вентилятора

Осевые электровентиляторы (с циркуляцией воздуха вдоль оси) больше подходят для бытового применения. Приборы центробежного типа более мощные и предназначены для производственных помещений.

Виды вытяжных вентиляторов

Перед покупкой вентиляционного оборудования нужно ознакомиться существующими разновидностями, достоинствами и недостатками каждого варианта.

Осевые

Такие приборы состоят из корпуса, в котором вращается колесо с крыльчаткой. Лопасти обычно закрепляются на оси электродвигателя, именно поэтому приборы получили название осевые. При вращении колеса лопасти захватывают воздух и проталкивают его по направлению оси.

Вентилятор для вытяжки на кухню оснащается коллектором, который повышает производительность прибора. Осевые устройства отличаются хорошим кпд, они способны перекачивать до 100 м3 час, но при этом имеют небольшой напор. Прибор шумит во время работы, интенсивность звука до 50 дб.

Центробежные

Эти вентиляторы отличаются от предыдущего подвида спиралевидной формой лопастей. Во время работы двигателя потоки воздуха выталкиваются в нужном направлении за счёт центробежной силы. Особенностью прибора считается перпендикулярное направление потока относительно втягиваемого воздуха. В быту такие конструкции применяются крайне редко.

Диагональные

Диагональные модели вентиляторов отличаются высокой продуктивностью. Поступивший во входное отверстие прибора воздух движется по направлению оси прибора, затем смещается под углом в 45 градусов. Благодаря таким особенностям увеличивается интенсивность прибора и продуктивность. Диагональная модель считается бесшумным бытовым вытяжным вентилятором, также она отличается небольшими габаритными размерами.

Безлопастные

Эти приборы появились на рынке сравнительно недавно, они характеризируются другим принципом работы. Для подачи воздуха здесь используется турбина, которая направляет поток через диафрагму в специальную рамку. Усиление втягивания возможно благодаря использованию умножителя.

В приборе установлен специальный механизм, который даёт возможность регулировать скорость потока до 90 км/час. Такие устройства имеют высокий уровень безопасности, они бесшумны и экономны.

Советы по установке

После того, как вы уже определились с моделью вытяжки для ванной комнаты (санузла), отвечающей расчетным требованиям по мощности, шуму и функциональности, необходимо прочитать некоторые полезные рекомендации по установке агрегата.

  1. Вытяжка для ванной комнаты должна располагаться как можно выше и ближе к потолку. Располагать ее требуется подальше от двери, в идеале – напротив входа. В таком случае правильная циркуляция воздуха обеспечена.
  2. Если аппарат не входит в вентиляционный канал, его необходимо расширить, используя обыкновенное зубило и молоток. Арматуру можно срезать болгаркой.
  3. Прибор можно закрепить в окне канала с помощью жидких гвоздей или прикрутить шурупами, предварительно просверлив отверстия перфоратором и забив в них пластиковые дюбели.
  4. При правильной установке вытяжных вентиляторов задняя часть прибора с обратным клапаном должна быть полностью скрыта, а декоративная передняя панель плотно прилегать к стене.
  5. Для хорошего прилегания корпуса к стене можно использовать герметик (силиконовый), проложив его тонким слоем под основание. Плотное прилегание избавит прибор от лишних колебаний, и уровень шума будет уменьшен.
  6. При подключении к сети вытяжки воздуха прибор должен иметь отдельный выключатель. Часто аппарат подключается параллельно с одноклавишным выключателем света, но иногда этот способ бывает неудобным. Для этой цели лучше установить двухклавишный.
  7. В завершении, остается прикрепить декоративную решетку, которая чаще всего монтируется с помощью защелок.

Благодаря применению вытяжных устройств решается проблема, связанная с повышенной влажностью в санузле, ванной или на кухне (вентиляция с вытяжкой на кухне может иметь очищающие фильтры). Установка кухонной вытяжки также имеет свои нюансы, так же как и ее подключение. Принудительная циркуляция улучшает воздухообмен в доме или квартире, создавая здоровый микроклимат в целом. Если вы все сделали правильно, следуя рекомендациям, появление и размножение опасных для здоровья домочадцев грибков будет невозможно.
