Инструкция по монтажу настенного кондиционера самостоятельно

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

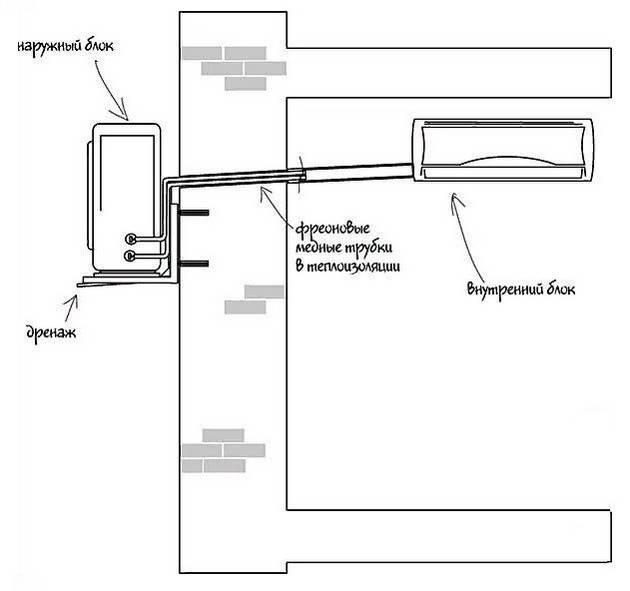

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

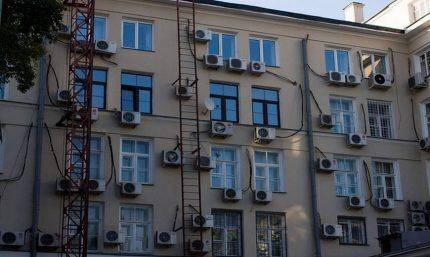

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Инструмент, комплектующие и расходный материал

При монтаже понадобятся:

  • бесшовные медные трубы из толстой мягкой меди, специально выпускаемые для сборки холодильных установок. Поскольку прокладки в соединениях использовать нельзя, их роль играет мягкая медь.
  • две трубки разного диаметра (толстая — для газообразного фреона, тонкая — для жидкого), какого именно — указано в инструкции к конкретному кондиционеру. Длина каждой трубы равняется длине трассы плюс небольшой запас. Пыль и влага чрезвычайно вредны компрессору, поэтому транспортировать и хранить трубы следует с заглушенными концами. Заглушки соответствующих диаметров придется купить отдельно;
  • теплоизоляционный материал для медных трубок. Он представляет собой двухметровые трубки из технического каучука, внутренним диаметром совпадающие с внешним диаметром медных труб. Каждой из медных труб нужна изоляция соответствующего диаметра. Лучше купить с небольшим запасом и оставить обрезки, чем приостанавливать работу и бежать в магазин докупать изоляцию;
  • четырехжильный межблочный кабель диаметром 1,5 мм., 1,5 мм., или 2,5мм. Длина кабеля равняется длине трассы с некоторым запасом;
  • трёхжильный кабель сечением 1,5 мм., или 2,5 мм. в зависимости от мощности системы. К одному концу прикручивается вилка с заземлением, другой подводится к клеммам питания внутреннего блока;
  • гофрированный шланг из ПВХ диаметром 16 милиметров. Его подключают к дренажному стоку внутреннего блока для отвода конденсата. Длина шланга рассчитывается путём прибавления небольшого запаса (чуть меньше метра) к длине трассы. Если дренаж планируется вести к канализации, то при расчете его длины нужно учитывать все повороты. Кроме того, потребуется специальный капельный сифон, оборудованный запахозапирающим клапаном и обеспечивающий разрыв струи. К ливневой канализации кондиционер подключать нельзя из-за опасности затопления помещения в дождь. Если отвод дренажа в канализацию кажется вам слишком сложным, лучше вывести шланг вместе с трассой, как это в большинстве случаев и делается;
  • монтажные кронштейны для крепления конденсатора (если система ими не укомплектована). Блок достаточно тяжёлый и кронштейны должны не только выдерживать его вес, но и справляться с ветровыми нагрузками. Покупать их следует в специализированном магазине, торгующем кондиционерами и комплектующими. Устанавливая конденсатор на первом этаже, рекомендуется прикрыть его специальными антивандальными решетчатками. При расположении конденсатора в зоне попадания прямых солнечных лучей (независимо от высоты) необходим солнцезащитный навес;
  • короб для прокладки кабелей и труб. Для всех коммуникаций подойдёт сечение 60х60 или 50х80 мм. Если дренаж планируется отводить отдельно, то для шланга лучше купить отдельный короб соответствующего сечения (16х16 мм). Короба не только придают коммуникация эстетичный вид, но и предохраняют от механических повреждений;
  • болты, гайки, анкеры, дюбели, изолента, металлизированный скотч, стяжные хомуты, заглушки для медных труб.

Что касается инструментов, то некоторых из них под рукой может не оказаться. В этом случае придётся либо купить их в магазинах Ростова-на-Дону, либо всё-таки доверить работу специалистам. Итак, вам понадобятся:

  • перфоратор и бур диаметром 55 мм, чтобы бурить наружную стену дома. В отверстие такого диаметра легко пройдут все коммуникации, хотя их можно вывести и через отдельные отверстия меньших диаметров;
  • дрель или маленький перфоратор, чтобы сверлить отверстия под мелкий крепёж и вворачивать дюбеля;
  • уровень, чтобы контролировать горизонтальность креплений блоков;
  • страховочный трос, чтобы придерживать внешний блок при его установке на верхних этажах. При установке конденсатора на глухой стене многоэтажки потребуется альпинистское снаряжение и навыки обращения с ним. Если помещение находится на первом этаже, конденсатор ставится на высоте двух метров при помощи обычной стремянки;
  • инструмент для работы с медными трубами: труборез, трубогиб, риммер, вальцовка;
  • разводные ключи (не менее двух штук), отвёртки, а также шестигранники под сервисные клапаны конденсаторного блока;
  • вакуумный насос, вакуумный коллектор и шланги к ним;
  • бокорезы, чтобы оголять концы проводов.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

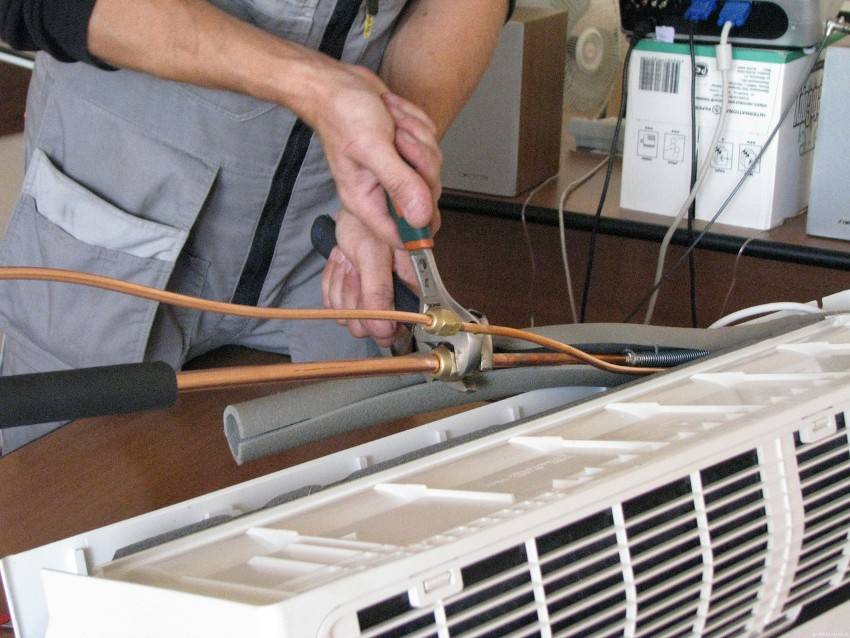

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Из чего состоит сплит-система

Сплит-система состоит из двух блоков — внутреннего, который располагается в помещении, и внешнего, уличного. Во внешнем блоке находятся:

  • вентилятор для обеспечения циркуляции воздуха через воздушный теплообменник;
  • конденсатор, где охлаждается и конденсируется фреон;
  • компрессор для сжатия фреона и нагнетания его в холодильный контур;
  • блок автоматики.

Во внутреннем блоке сплит-системы находятся:

  • система фильтров грубой и тонкой очистки;
  • вентилятор для обеспечения циркуляции охлажденного воздуха в помещении;
  • воздушный теплообменник для охлаждения воздуха;
  • жалюзи для регулировки направления воздушного потока.

Где лучше располагать внутренний блок

Внутренний блок следует размещать в помещении таким образом, чтобы струя воздуха не была направлена непосредственно на людей. В противном случае использование кондиционера во время жары провоцирует простудные заболевания.

Установка внутреннего и внешнего блоков и прокладка трассы

Трассой называются фреоновые и электрические коммуникации, которые прокладываются между блоками. Фреон подается по медным трубам, покрытым теплоизоляцией, которые подключаются к блокам при помощи штуцерных конических соединений. Подсоединение возможно осуществить только силами квалифицированных специалистов и с применением специализированного инструмента.

Если установка сплит-системы проводится на этапе ремонта в помещении, коммуникации прокладывают в стенах, которые специально для этого штробируют

Важно при этом не замуровать в стену какие-либо стыки трубок и проводов, к ним должен быть обеспечен доступ. Если в помещении уже был сделан ремонт, коммуникации прокладываются в коробе поверх стены

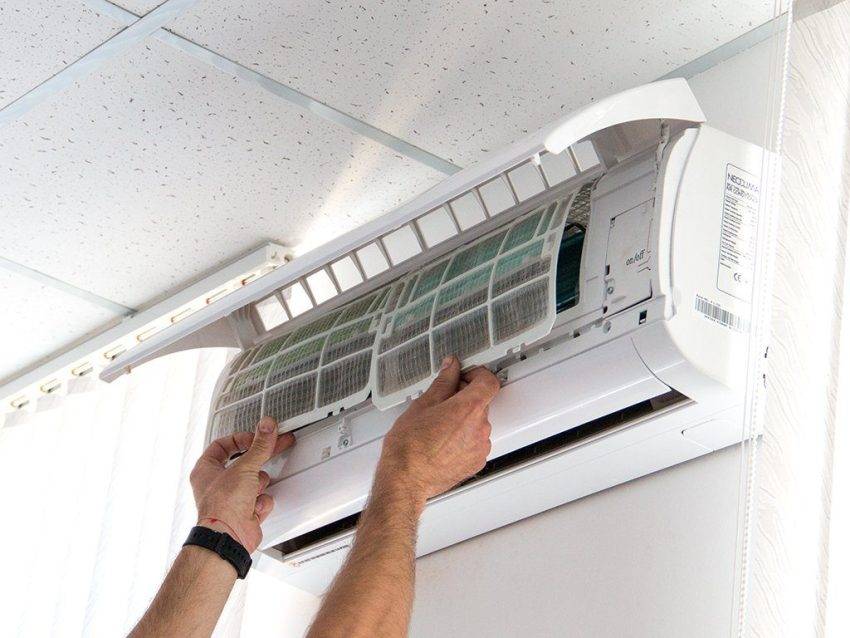

Установка внутреннего блока

Внутренний блок размещают в помещении таким образом, чтобы охлажденная воздушная струя не встречала на своем пути никаких препятствий. Циркуляция воздуха в помещении должна быть свободной.

Установка внешнего блока

Внешний блок устанавливается таким образом, чтобы исключить его повреждение падающими сосульками, заливанием дождем или заваливанием снегом. Возможна установка внешнего блока на незастекленном балконе. Место установки внешнего блока должно обеспечивать удобство осмотра и проведения техобслуживания.

Где установить кондиционер, решить довольно просто. Как установить — более сложный вопрос, даже если у вас есть схема установки кондиционера. Установка кондиционера своими руками невозможна принципиально, а профессиональная установка обойдется в сумму от $170 до $250. Иногда встречаются предложения по установке сплит-систем и за $100. Однако, это крайне сомнительная экономия, которая может привести к выходу кондиционера из строя — об этом говорит статистика. До 80% поломок кондиционеров в Москве и Санкт-Петербурге происходит из-за того, что не соблюдаются правила установки кондиционера.

Кстати!

Распространено мнение, что лучше всего монтировать сплит-систему с привлечением промышленных альпинистов. Этот подход может сослужить вам плохую службу, поскольку привлекать альпинистов тогда придется и далее — для любого ремонта и обслуживания. Если возможно осуществить монтаж внешнего блока через окно или с привлечением автовышки, выбирайте именно эти варианты.

Знать основные принципы установки кондиционера полезно, чтобы понимать, что именно делают монтажники, и правильно сформулировать вопросы к ним. Самостоятельный монтаж климатического оборудования чреват ошибками, которые обойдутся дороже, чем профессиональные работы.

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

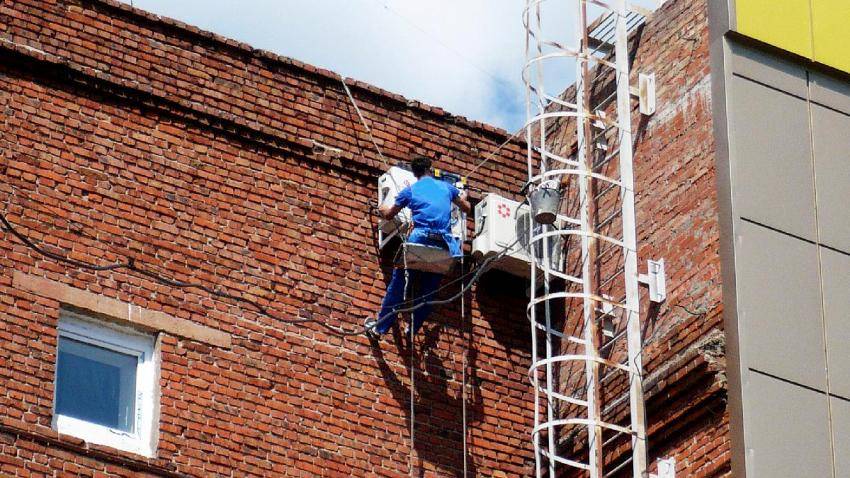

Монтаж можно осуществлять исключительно при наличии необходимой страховки
