Установка напольного кондиционера: устройство, выбор, правила, схемы, подключение

Соблюдение санитарных норм при эксплуатации напольного кондиционера

Так как оба вида мобильного (напольного) кондиционера оснащены поддоном для воды, требуется определенное соблюдение санитарных норм при эксплуатации. В нем собирается конденсат, поскольку дренажная трубка не выводится, как это делается в стационаром. Также он служит емкостью. Из нее закачивается вода в испаритель с помощью помпы.

В воде поддона может скапливаться пыль и различные микроорганизмы, споры и цисты, поскольку к нему есть доступ воздуха. Согласитесь, среда для их размножения довольно благоприятная. Были случаи, когда на дне замечали не только грязную воду, но и слизь, и жижу после долива воды или её выливания.

Работникам Санинстанции лучше этого не видеть, а вам не разводить, поэтому всякий раз, когда вы выливаете воду с поддона или наливаете, обрабатывайте его дезинфицирующим средством, указанным в инструкции производителя или обычной «Белизной», если поддон сделан из нержавейки. После его промойте водой. Так вы сохраните нужные нормы санитарного состояния.

Этапы монтажа мобильного моноблока

Перед тем как начать монтаж, необходимо продумать четкий план действий или нарисовать схему. Производители советуют устанавливать моноблок рядом с окном, чтобы снизить сопротивление потоку воздуха снаружи. Так же нужно избегать переломов на шланге воздухоотвода.

Изготавливаем оконную вставку

Для начала производим все размеры (желательно несколько раз), а конкретно – проем окна. Затем необходимо определить диаметр воздухоотвода. Дальше, с помощью ножа или пилы по металлу вырезаем вставку, в соответствии с размерами. У нас получается прямоугольник из пластика или оргстекла. В нем мы прорезаем отверстие меньше на 3-4 мм диаметра гофрированной трубы воздухоотвода. Это нужно для надежной фиксации трубы.

Герметичность

Не нужно объяснять, что этот процесс очень важный, так как вставленный лист оргстекла – это единственная преграда для плохих погодных условий. Для надежной герметизации лучше всего использовать резиновую самоклеющуюся ленту, герметик или на крайний случай монтажную пену. Все это можно приобрести на любом рынке или строительном магазине.

Установка оконной вставки

Открываем окно и фиксируем его в открытом положении, чтобы не двигалось. Затем с помощью резиновой ленты или герметика крепим вставку из оргстекла к оконной раме.

Монтаж мобильного моноблока

Перед тем как включать моноблок, он должен постоять в вертикальном положении два-три часа. Вот и весь монтаж моноблока. Как вы заметили – в установке нет ничего сложного. Но наличие минимального слесарского опыта и навыка требуется все равно.

Соединение и подключение межблочных кабелей кондиционера своими руками

После установки кондиционера необходимо проложить межблочный кабель от внутреннего блока к внешнему, а другой провод – протянуть от внутреннего блока к выводам электрической системы. Межблочный кабель используют в основном с 4-5 жилами разного цвета для предотвращения ошибок в соединении обоих блоков. Сечение выбирается 2,5 мм2.

Суть подключения в общих чертах заключается в следующем:

  • снять переднюю панель и защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов, вставить в клеммы и затянуть шурупами;
  • зафиксировать кабель на выходе из блока;
  • закрыть модуль крышкой.

После подключения обоих блоков следует внимательно проверить правильность выполненной работы. Далее идет тестирование собранной схемы и кратковременный пуск системы.

В остальном схема подключения кондиционера к бытовой электросети индивидуальна для каждой модели, также как и в случае мощных трехфазных сплит-систем. В связи с этим подробности подключения следует уточнять в прилагаемой инструкции.

Монтаж мобильного кондиционера

Напольный вариант

Монтаж напольного мобильного оборудования намного проще, в отличие от других видов климатических устройств. Но если говорят что: «мобильное напольное оборудование вообще не нуждается в монтаже» — это также неправильно. Просто мобильные устройства могут быть нескольких типов — сплит-системы или моноблочные конструкции. И в этих устройствах компрессор находится в блоке, который ставится внутри комнаты. При этом у сплит-системы вентилятор и конденсатор находится во внешнем блоке, и подключены они между собой тонкой трубкой, в которой и находится система с хладагентом.

Во время установки мобильного устройства своими руками, необходимо соблюдать определенные нюансы монтажа:

  • не подсоединяйте оборудование к электросети с помощью адаптера либо удлинителя;
  • кондиционер необходимо подсоединять лишь к розетке, которая имеет заземление;
  • нельзя заземлять климатическое оборудование с помощью газового трубопровода;
  • не включайте устройство, если снята защитная решетка или панель внутреннего блока;
  • после монтажа оборудования к штепселю необходимо обеспечить простой доступ;
  • не ставьте предохранитель в нейтральное положение либо на заземляющий кабель, в противном случае произойдет «шок» кондиционера;
  • не должно находиться препятствий воздухооборота около оборудования, дистанция от устройства до каких-либо предметов обязана быть не меньше полметра;
  • запрещается устанавливать напольный кондиционер в помещении ванной, а также за пределами жилого помещения.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

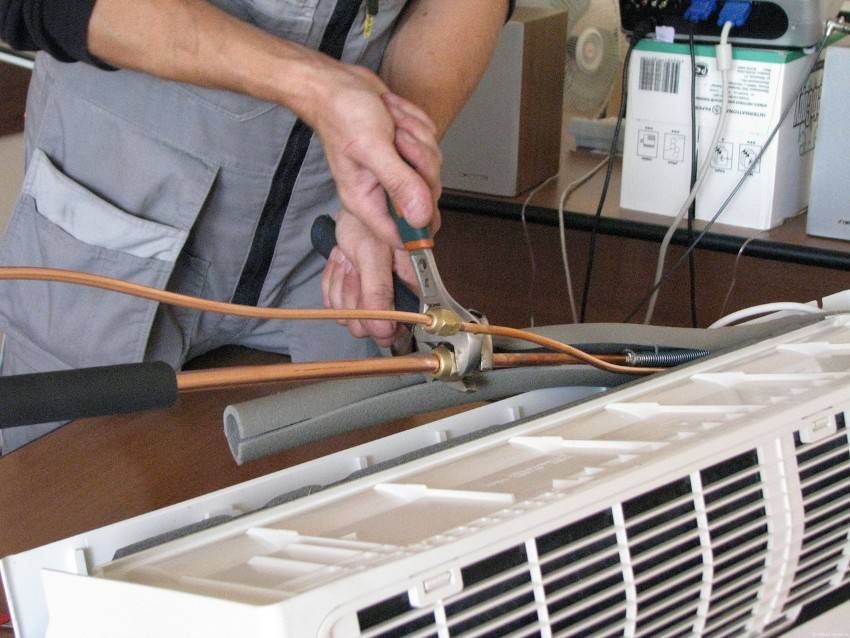

Медные трубки подключаются к внутреннему блоку кондиционера

Лучшие бренды

Выбирая климатическое оборудование для дома, обращать внимание нужно не только на технические параметры устройств, но и на производителя. Будьте в курсе! Лучшими брендами названы:

Будьте в курсе! Лучшими брендами названы:

  1. Ballu – международная торговая марка, под которой производится надежная техника промышленного и бытового назначения.
  2. Electrolux – шведская компания, являющаяся ведущим мировым производителем оборудования для комфортной жизни.
  3. Zanussi – проверенный итальянский бренд, специализирующийся на разработке инновационной бытовой техники.
  4. Timberk – шведский разработчик, предоставляющий широкий ассортимент климатических устройств.
  5. Hyundai – южнокорейская торговая марка, чья техника славится долговечностью и надежностью.

Правила установки наружного блока кондиционера

Устройство наружного блока

Прежде чем приступать к монтажу наружного блока, нужно убедиться, что прочности балконного ограждения либо стены достаточно для того чтобы выдержать вес изделие. Наиболее мощные модели весят до 60 кг и даже более. В среднем же бытовые наружные блоки весят 10-15 кг и обычно никаких проблем с их размещением не возникает. Стена и все используемые крепежные элементы должны иметь минимум двукратный запас прочности.

Правила установки наружного блока кондиционера

Довольно часто в современном жилищном строительстве используется газобетон. Это отличный материал с высокими теплоизоляционными свойствами, однако, большой прочностью он, к сожалению, похвастать не может. В случае если внешние стены вашего дома построены именно из газобетона, от монтажа кондиционера непосредственно на стену следует воздерживаться.

Не рекомендуется вешать блок и на вентилируемый фасад, т.к. в процессе его работы может создаваться довольно сильная вибрация и шум. В описанных ситуациях установку блока следует осуществлять с использованием специальногодемпфирующего уплотнителя, предварительно закрепляющегося на стене. Сам же кондиционер редко производит шум больше 25-30 Дб, поэтому в домах со стенами из более плотного, чем газобетон материала никаких неудобств обычно не возникает.

По возможности кондиционер должен быть установлен в таком месте, чтобы его со всех сторон обдувал ветер, но и одновременно с этим обеспечивалась его защита от атмосферных осадков и прочих негативных воздействий.Оптимальный вариант – размещение блока под предварительно установленным навесом или хотя бы на балконе. Жители верхних этажей многоквартирных домов могут установить наружный блок кондиционера на крыше

Важно лишь следить за тем, чтобы магистраль имела длину в сумме не превышающую 15-20 м. В противном случае в системе будут отмечаться существенные потери холода, а кондиционер будет потреблять электричество впустую. Установка наружного блока на стену здания

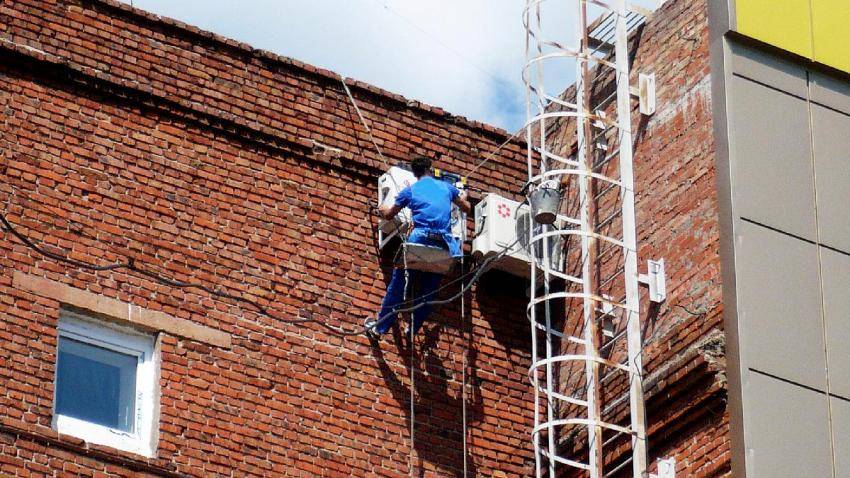

Установка наружного блока на стену здания

Позаботьтесь о правильном обустройстве стока конденсированной влаги. Правила требуют, чтобы данная трубка была подключена к канализации. Однако это требование практически никогда не выполняется, и влага капает попросту на землю под окном. В такой ситуации нужно побеспокоиться хотя бы о том, чтобы вода не капала на прохожих.

Правила требуют, чтобы расстояние между наружным блоком и поверхностью стены составляло не менее 10 см.Проблема в том, что компрессор должен в достаточной мере обдуваться со всех сторон. Если же его установить ближе, чем на 10 см к стене, летом обдув будет недостаточным, что приведет к поломке агрегата.

Монтаж можно осуществлять исключительно при наличии необходимой страховки

Принцип работы

Кондиционер для дома состоит из компрессора, теплообменников (конденсатора и испарителя), фильтров и вентилятора. Все эти части связаны между собой трубами, где циркулирует хладагент.

Холодильный агент – обычно фреон – это химическое вещество, которое циркулирует по трубкам холодильного контура кондиционера и переносит тепло и холод из одной части устройства в другую. В холодильном контуре он может быть в газообразном или жидком состоянии в зависимости от того, в какой части кондиционера он находится.

На фото: Принцип работы напольного кондиционера

Фреон перемещается внутри оборудования и запускает охлаждение. Стадии его движения:

  • Внутри компрессора происходит сжатие газообразного холодильного агента;
  • Далее холодильный агент подается в конденсатор, где переходит в жидкое состояние;
  • После конденсатора фреон поступает в дросселирующее устройство, где резко происходит понижение давления и температуры холодильного агента;
  • И уже холодный и жидкий фреон поступает в испаритель, где под действием воздуха из помещения он кипит, превращаясь в газообразный. При этом воздух в помещении охлаждается;
  • Газообразный фреон из испарителя вновь поступает в компрессор и цикл повторяется.

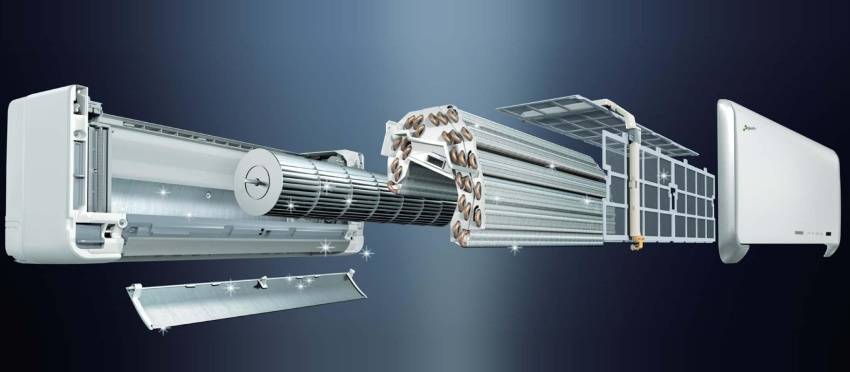

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера

Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

Внутренний блок состоит из следующих компонентов:

  • передней панели;
  • фильтров грубой и тонкой очистки;
  • испарителя;
  • вентилятора;
  • горизонтальных и вертикальных жалюзи;
  • индикаторной панели;
  • платы управления;
  • поддона для сбора конденсата;
  • штуцерных соединений.

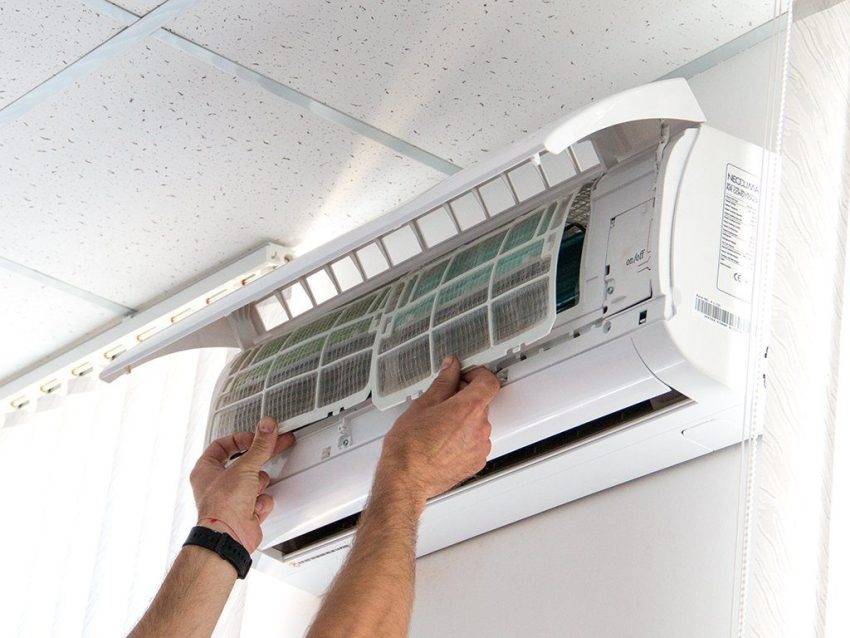

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

Система кондиционера обязательно должна вписываться в дизайн интерьера

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов

Требования

Необходимо помнить, что электрическая схема подключения кондиционера, используемого в быту, существенно отличается от аналогичного подключения полупромышленных моделей, которые устанавливаются в офисах. Домашние имеют только однофазное подключение.

  • прямое подключение через розетку;
  • отдельное проведение провода к электрощиту.

Первый вариант идеально подходит для всех бытовых устройств — они повсеместно только таким способом вводятся в эксплуатацию. Подключение любой системы кондиционирования осуществляется в несколько приемов, которые необходимо соблюдать неукоснительно, когда вы решили все сделать самостоятельно.

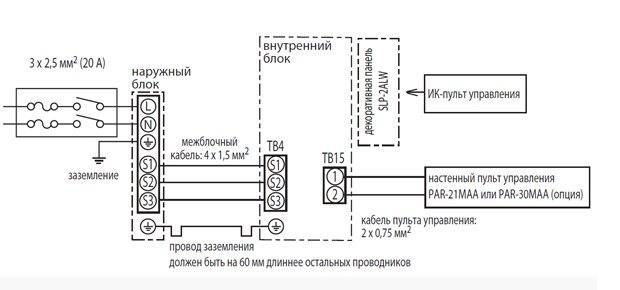

Схема подключения кондиционера к электросети

На рисунке показана схема подключения кондиционера к электросети, а также различные подсоединения между модулями системы, кроме этого, вам обязательно понадобится принципиальная электрическая схема кондиционера приобретенной модели.

Выбор напольного (мобильного) кондиционера

При выборе мобильного (напольного) кондиционера нужно знать, что они подразделяются на две группы — закрытого и открытого цикла.

Для квартиры лучше приобретать оборудование закрытого цикла. Они имеют более громоздкие воздуховоды, но по стоимости дешевле «истинно мобильных». Да и устанавливать их будет проще.

При покупке необходимо определить, для комнаты какого размера вам необходим кондиционер. Не стоит выбирать мощные модели для небольшого жилого пространства.

Хорошо подумайте также о том, нужны ли вам дополнительные функции кондиционера, такие как увлажнение воздуха или режим нагрева.

Подумайте об удобстве

Если вы планируете держать оборудование не только в одной комнате, то стоит обратить внимание на модели напольных видов с ручками и колесами

Управление кондиционером может быть максимально удобным, если к прибору прилагается пульт.

Уровень шума у разных моделей также может различаться. Не забудьте посмотреть инструкцию. Если в ней написано, что он составляет свыше 50 децибел, то такой прибор лучше не приобретать.

Напольные (мобильные) кондиционеры с закрытым циклом

Устройство кондиционера с закрытым циклом

Принцип работы мобильного кондиционера закрытого типа иллюстрирует хорошо известный рисунок, см. справа. Он такой же, как у стационарного сплита или бытового холодильника:

  1. Легкокипящий хладоагент (фреон, хладон) через узкое сопло – инжектор – под давлением поступает в испаритель.
  2. Хладоагент испаряется, поглощая очень много тепла.
  3. Вентилятор гонит при этом через радиатор испарителя воздух, который интенсивно охлаждается и выбрасывается наружу.
  4. Компрессор высасывает из испарителя пары хладоагента и накачивает их в конденсатор, создавая значительное давление пара.
  5. Второй вентилятор гонит воздух через радиатор конденсатора.
  6. Пары хладоагента в конденсаторе охлаждаются ниже критической температуры и сгущаются в жидкость под давлением.
  7. Жидкий хладоагент по трубопроводу поступает через инжектор (капилляр) в испаритель, и цикл повторяется.

В стационарных сплитах испаритель – это внутренний блок, а конденсатор – наружный. Разница на вид небольшая, но для понимания дальнейшего существенная, поэтому нам удобнее рассматривать закрытый мобильный кондиционер по упрощенной схеме согласно рис. справа:

Схема кондиционера с закрытым циклом

  • Обрабатываемый воздух поступает в холодный контур через патрубок 1 (воздухозаборник), где от него отнимается тепло.
  • Обработанный воздух охлажденным выбрасывается обратно в помещение через окно 4.
  • Тепло, отобранное у обрабатываемого воздуха, передается в горячий контур.
  • В горячем контуре это тепло передается поступающему в него по патрубку 3 (техническому воздухозаборнику) техническому воздуху.
  • С техническим воздухом избыточное тепло выбрасывается наружу через патрубок 2 – выхлопное сопло.

Здесь уже видна существенная разница между стационарной сплит-системой и мобильным «кондюком» – в стационаре холодный и горячий контуры всегда разделены, и смешивание обрабатываемого воздуха с техническим исключено. В мобильном же – вполне возможно. Незнание этого обстоятельства или пренебрежение им и приводят чаще всего к снижению эффективности закрытых «мобильников». Чтобы «тумба» или «чемодан» холодили как следует и не доводили до истерики счетчик, при их установке нужно соблюдать определенные правила, до которых мы и дойдем далее.

Напольные (мобильные) кондиционеры с открытым циклом

В кондиционере с открытым циклом насос нагнетает в микропористую пластину чистую воду. Общая поверхность пор мембраны огромна – у пластинки размером с книгу она может составлять многие квадратные метры.

Через эту же пластину вентилятор прогоняет воздух. Хотя вода вовсе не легкокипящая жидкость, но вследствие большой поверхности, которую она облипает, испаряется ее немало. А теплота испарения воды очень велика, и воздух интенсивно охлаждается.

У воды есть еще одно аномальное свойство – очень большое, для такой текучей жидкости, поверхностное натяжение. Объема же у тончайшей водяной пленки мизер; это практически чистая двумерная поверхность. Поэтому поток воздуха не сдувает воду и выходит наружу не пересыщенный влагой, а только охлажденный.

Подключить мобильный кондиционер с открытым циклом не сложнее, чем чайник: вилку вставляют в розетку, и все. Электричество расходуется только на подачу воды и воздуха, поэтому на первый взгляд может показаться, что эти устройства нарушают все законы природы: при потребляемой электрической мощности в 0,85 кВт тепловая будет 2,5 кВт. На самом деле чего-то из ничего не бывает, и закон сохранения энергии тут соблюдается, но с тонкостями, о которых мы еще поговорим.

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант – ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.

Преимущества изготовления стеклопакетов с отверстием под кондиционер в МосРемОкно

Обратившись в компанию по ремонту окон МосРемОкно вы получите:

  • долгосрочную гарантию на все виды работ и материалы, которые были использованы;
  • гибкие цены;
  • оплата заказа удобным для вас способом;
  • работа напрямую с поставщиками и доставка для каждого объекта качественных и доступных материалов от производителя;
  • всё будет выполнено в оговоренный срок. Как правило, это занимает не больше 5 дней. Срочные заказы можем выполнить в течении суток;
  • все работы выполняются специалистами с многолетним опытом в данной сфере;

Высокая квалификация и большой опыт наших мастеров позволяют осуществить изготовление любых стеклопакетов, независимо от производителя, размеров и места расположения окон.

Чтобы сделать заказ, просто позвоните нам по номеру +7 (495) 774-73-04. Также вы можете воспользоваться обратной связью на сайте и оставить нам свою заявку. В кратчайший сроки с вами свяжется наш специалист, который ответит на все ваши вопросы и оформит заявку. После этого мастер прибудет по адресу, чтобы снять замер. Мы изготовим стеклопакет и установим его в самый сжатый срок.

«МосРемОкно» предлагает свои профессиональные услуги по изготовлению специализированных стеклопакетов с отверстием под напольные кондиционеры.

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».


Схема чиллер-фанкойл 2

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
