Сборка и монтаж сифона в ванной и на кухне: инструкция и схемы

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
Подсоединяем перелив

Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Подключение сифона к канализационной системе

Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.

Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.

Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.

Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.

Но, к сожалению, у гофры имеется серьезный недостаток – она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

Подсоединяем раковину

Сборка гидрозатвора

Как подсоединить раковину к канализации своими руками? Дальнейший шаг – сборка гидрозатвора – чаще всего, производители снабжают этот прибор инструкцией в форме картинки. Если он имеет колбообразное строение, последовательность будет следующей. Сначала его примеряют к месту монтажа с целью установить соответствие параметров и делают необходимые отметки.

Затем контролируют, насколько надежным является крепление нижней пробки. Ее необходимо открутить и определить, сохранена ли целостность находящегося под ней уплотнителя. Такая контролирующая операция очень важна, поскольку именно на эту деталь оказывается постоянное давление при пользовании трубопроводом.

В не слишком качественных соединениях нередко присутствуют
такие дефекты, как заусеницы. От них следует избавиться, иначе возникает риск
повреждения уплотняющей прокладки.

Гидрозатворный стакан

Удостоверившись в том, что все детали исправны, собирают
гидрозатворный стакан. Для этого прежде всего прикручивается нижняя часть.
Излив снабжается уплотнительными кольцами и затяжными гайками, затем помещается
в предназначенное для него отверстие в верхнем «этаже» корпуса и фиксируется
здесь гайкой. Необходимо следить за тем, чтобы крепеж не был излишне перетянут:
в противном случае имеется риск повреждения крепления.

Сборка перелива

Нюансы сборки перелива зависят от его конструктивных особенностей. Сегодня производители обычно предоставляют телескопическую трубку-перелив: ее размер несложно отрегулировать для достижения точного соответствия высоты водоотвода заданным монтажным параметрам умывальника.

Гофрированный шланг

Иной вариант – гофрированный шланг: его растягивают до нужной длины и монтируют к соединительным точкам. Соединительные стыки уплотняют идущими в комплекте или дополнительно приобретенными прокладками. Закручивание резьбовых частей должно осуществляться без перетягивания.

Монтаж сливного оборудования

Далее выполняется монтаж сливного оборудования. Перед тем как подключить сифон к водопроводу и трубопроводу канализации, сначала в предварительно очищенное и обезжиренное сточное отверстие чаши сантехнического прибора устанавливается решетка, служащая при эксплуатации фильтром.

Как собрать сифон

Верхний раструб отводной трубки снабжается уплотнительным
кольцом и присоединяется к отверстию в нижней части рукомойника. Крепление
раструба фиксируется к решетке при посредстве длинного винта. После этого
другой конец патрубка заводится в гидрозатворную колбу.

Присоединение водоотвода к стоку большего диаметра обычно
выполняется с использованием специальной манжеты: этот метод гарантирует
плотное прилегание всех частей, отсутствие даже минимального зазора и
предотвращает проникновение зловонных газов в помещение.

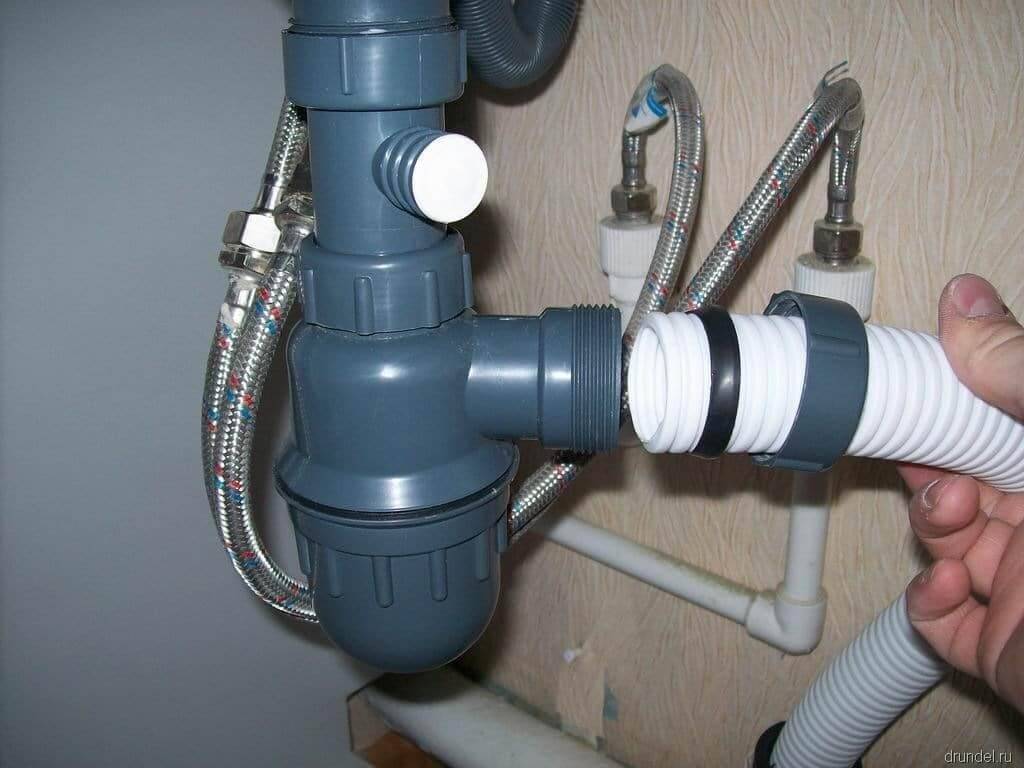

Подключение сифона к канализации

Кухня

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

Кухонные сифоны

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

Инструкция по установке сифона на кухне

• Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
• В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
• Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
• Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
• Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
• Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

• Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
• Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
• Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
• В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
• Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
• Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

О клапане

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

Когда лучше поменять сифон?

Необходимо заметить, что ремонтные работы рекомендуется проводить во время протекания воды из сифона, возникновения неприятных газов из канализации в квартире (лучше всего сразу поменять сифон). Если появилась течь на соединении с раковиной, непременно обмажьте суриковой замазкой.

Если протекает нижняя пробка, следует прикрутить ее как можно плотнее. Кроме того, разборка и ремонт сифона производят в сопровождении очистки деталей от старого герметика, обеспечивая тем самым последующую качественную его сборку. Выполнить эту работу вам поможет схема.

Качество материалов и грамотная последовательная сборка позволяют провести успешный монтаж и установку сифона для мойки или ванны.

Последние статьи

Виниловые музыкальные носители, как считается, уже давно стали частью истории, так как с момента их появления сменилось уже несколько поколений подобных изделий. Казалось бы, в век, когда безнадёжно…

«Колесо» – шинный гипермаркет с лучшими условиями

Время от времени любой водитель вынужден тратиться на шины, и в большинстве случаев люди стремятся найти лучшие цены, не поступаясь при этом качеством. Впрочем, в сегодняшние непростые времена…

«Оконный Центр»: качественные металлопластиковые окна в Днепре

Пластиковые окна стали гораздо доступнее, чем ещё несколько лет назад. Сказывается и то, что себестоимость изготовления значительно снизилась по причине технологического роста, и то, что высокая…

Казино Rox: список главных преимуществ

Поиски оптимального места для азартных игр является весьма непростой задачей даже для более или менее опытного игрока. Что уж говорить о новичках, которые вообще мало разбираются в азартной тематике…

Что делает заборы из профнастила и металлического штакетника такими популярными

Профнастил и металлический штакетних в настоящее время стали весьма популярными строительными материалами, использующимися в самых разных направлениях. Речь идёт не только об отделке стен или кровли…

Рокс Казино: секреты успешной игры

Азартные игры в интернете всего за несколько лет вышли на совершенно новый уровень развития. Сегодня это действительно высококлассные развлечения, которые наверняка придутся по душе людям с самыми…

Очистка сифона в случае засора

При наличии небольших засоров можно прочистить санитарно технический прибор даже без снятия или разборки сифона. В данном случае под фильтрующий элемент устанавливают ведро или другую ёмкость, а затем откручивают отстойник. Обычно в этой части изделия скапливается жир и различные отходы, которые считаются основной причиной образования засора. После очистки прибора от накопившейся грязи устанавливают прокладку и закручивают крышку отстойника. Далее нужно включить краны и проверить насколько хорошо уходит вода.

Если жидкость быстро стекает в канализацию проблему можно считать решённой, если нет, необходима полная разборка и чистка сифона. На начальной стадии работ под раковину устанавливают вместительную ёмкость, например ведро. Далее откручивают отстойник и дожидаются стекания жидкости. Теперь необходимо открутить гофру и проверить этот элемент на наличие загрязнений (трубы промывают горячей водой). После этого полностью разбирают сифон, откручивают защитную сеточку. После этого промывают все детали тёплой водой с моющим веществом. Особенно стойкие загрязнения смывают под напором жидкости.

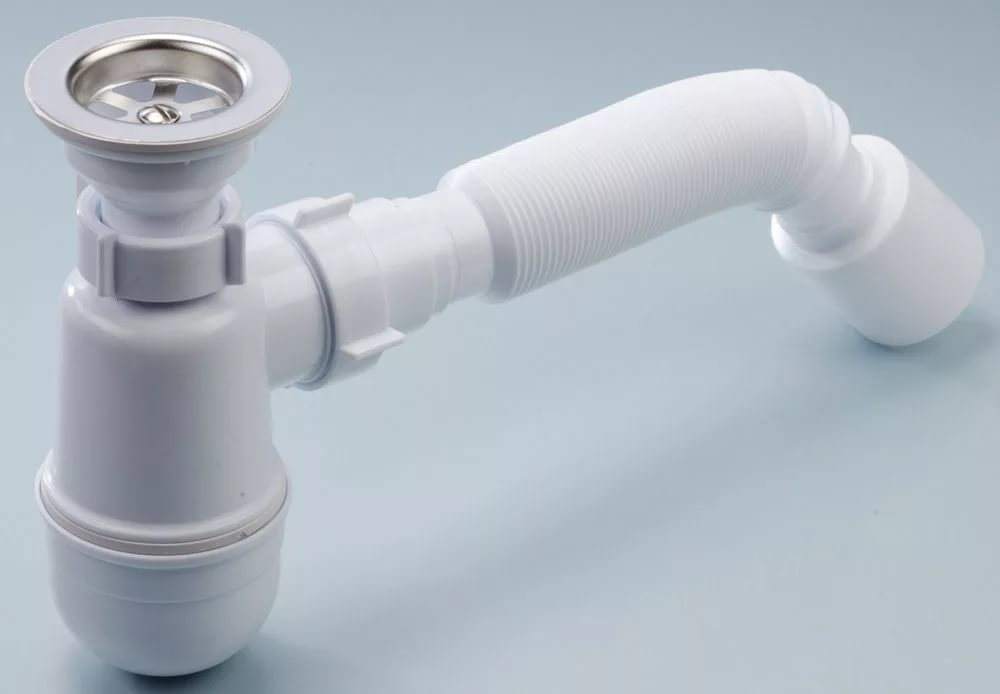

Устройство сифона

Рассматриваемый прибор состоит из следующих деталей:

• Металлическая или пластмассовая защитная решётка. Подобный элемент устанавливается в сливном отверстии ванной, хотя может использоваться и для мойки. Рассматриваемый элемент предназначен для задержки крупных отходов.
• Прокладка из резины толщиной от 3 до 5 миллиметров. Устанавливается между корпусом санитарно технического прибора и выходным патрубком.
• Выпускной патрубок – это словное отверстие посудомоечной или стиральной машины, а также отвод смесителя с донным клапаном.
• Резиновая прокладка выпускного патрубка.
• Пластиковая гайка выходного патрубка.
• Резиновая или пластиковая пробка для закупорки слива санитарно технических приборов.
• Металлический винт диаметром от 6 до 8 миллиметров используется для фиксации решётки. Подобный элемент изготавливается из нержавейки или обработанной никелем и хромом стали.
• Корпус сифона коленного или бутылочного типа.
• Латунная гайка.
• Гайка из пластика, используемая для крепления гофры.
• Резиновые прокладки «под конус» в количестве две штуки.
• Крышка поддона сифона.
• Отвод в канализационную систему. Эта деталь закрепляется в боковой части сифона.
• Специальная гайка, фиксирующая пластиковый резиновый переходник.
• Плоская прокладка из резины. Этот элемент используется для герметизации корпуса с крышкой сифона.
• Гофрированная трубка или гибкий шланг, соединяющий фильтр с канализационной системой.

Классификация сифонов по конструкции слива

Современный рынок предлагает огромный выбор сифонов различных форм и размеров. В зависимости от того, каким образом сделан слив, различают следующие типы конструкций:

• Полуавтоматический;
• Классический;
• Автоматический.

Механические

Классический вариант наиболее популярен, именно его сейчас можно найти практически в любом доме. Это как раз тот случай, когда для набора воды в ванную пробка вставляется в сливное отверстие, для выпускания воды она вытаскивается.

Полуавтоматические

Но инженерная мысль не стоит на месте, поэтому сейчас появились также полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. С ее помощью можно управлять процессами слива и перелива воды. В данном случае сливной и переливной блоки соединяются с внешней стороны ванны. Чаще всего в качестве ручки выступает крышка переливного отверстия. У ручки полуавтоматического сифона всего 2 позиции. Первая – когда перелив закрыт, а слив открыт. В таком положении вода будет набираться в ванную. Вторая – когда открыт слив и закрыт перелив. Тогда производится выпускание воды из ванной

Автоматические

Это новая, не так давно появившаяся модель сифонов. Она считается наиболее функциональной. Здесь процедура слива практически полностью автоматизирована. Сама конструкция схожа с полуавтоматическим сифоном. Но у этом модели процесс открывания и закрывания стока управляется при помощи заглушки, находящейся в устье слива. Если на заглушку надавить – она закрывается – работает, как пробка, вставляющаяся в слив в классической модели. Если надавить еще раз – открывается.

Автоматический сифон для ванны

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

• отвертка;
• ножовка;
• рулетка;
• наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
3. Поставить винт и закрутить отверткой.
4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

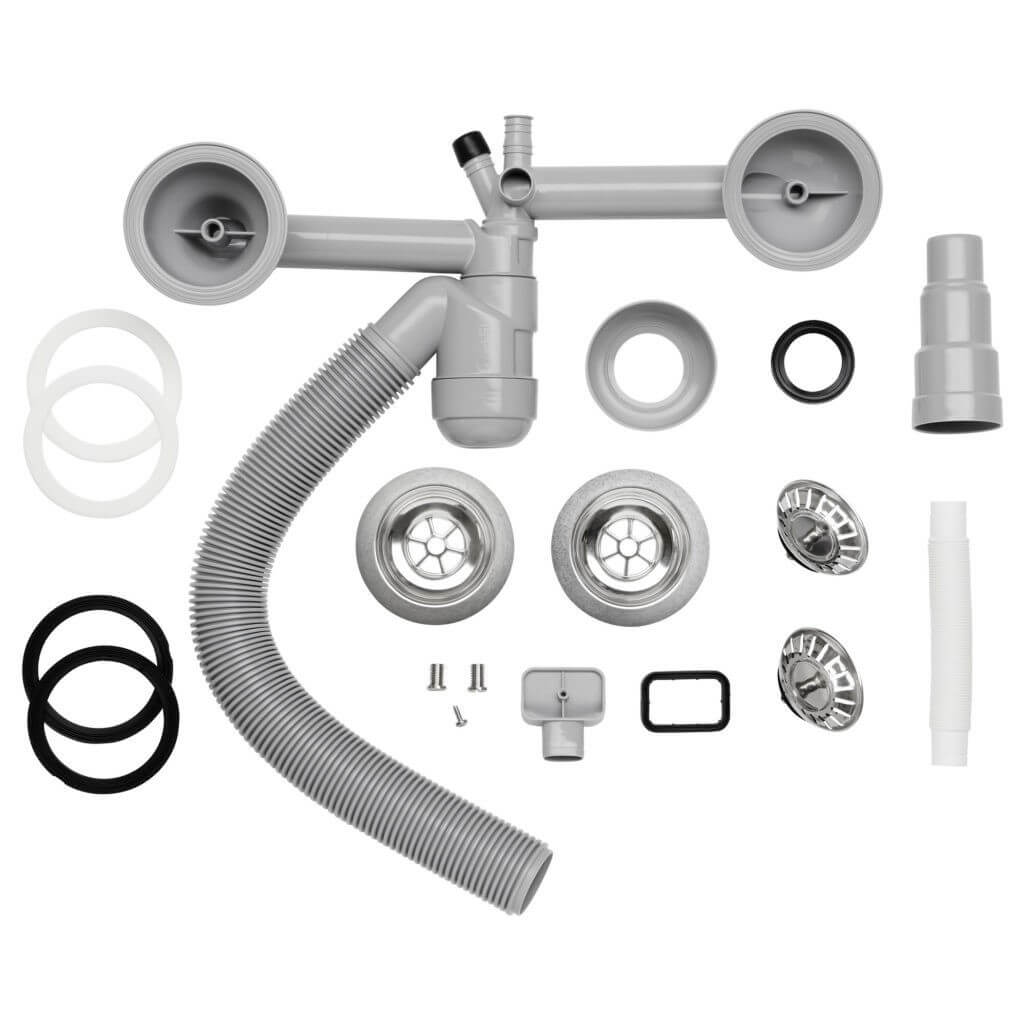

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Как убрать запах из раковины на кухне механическим способом

Такие методы годятся только в том случае, если причиной неприятного запаха стал засор. Вантузом, сантехническим тросом или дачным шлангом можно достаточно легко устранить нарушенную проходимость в раковине на кухне. В тяжелых случаях будет проще разобрать и промыть сифон, если конструкцией раковины на кухне предусмотрена такая возможность.

Вантуз

Лучше всего использовать маленькие вантузы, предназначенные специально для работы с засорами на кухне и в умывальниках. Чтобы исправить непроходимость труб, потребуется расположить вантуз вокруг сливного отверстия. В раковину набрать воду в таком количестве, чтобы она закрывала на 2/3 резиновую часть конструкции. Далее совершать несколько возвратно-поступательных движений конусом вантуза, не отрывая его краев от раковины.

Сантехнический трос

Запах канализации, вызванный налетом на внутренних стенках коммуникаций, убрать не получится. Основная цель использования сантехнического троса – пробивка механических засоров на кухне. Чтобы воспользоваться тросом, необходимо погрузить его в слив и вращать специальную рукоятку. При обнаружении засора можно либо попытаться протолкнуть его дальше в трубу, либо вытащить с помощью реверса.

Дачный шланг

При использовании шланга необходимо снять сетку, задерживающую мусор в сливе раковины, а затем поместить туда шланг. Участок вокруг него необходимо заткнуть, чтобы вода не поднималась в саму раковину. Далее подают воду под напором, который вымывает с внутренней поверхности трубы все загрязнения, ставшие причиной неприятного запаха.

Особенность такого шланга – конусообразная насадка, усиливающая напор воды.

Разбор и промывка сифона

Проще всего это сделать, если сифон пластиковый. Достаточно открутить «стаканчик» против часовой стрелки, вылить его содержимое в унитаз и прополоскать теплой водой с моющим средством. В случае с металлическими или медными трубами потребуется помощь квалифицированного сантехника.

Выбор материала изготовления сифона

Большинство предлагаемых сегодня в магазинах моделей изготавливаются из металла и пластика. Эти модели отличаются друг от друга своими особенностями, преимуществами и недостатками.

Пластиковые конструкции ценятся потребителями из-за доступной цены, тем более, если речь идёт о моделях, выполненных из полиэтилена. Чаще всего они имеют простое устройство и минимальное количество соединений. Более дорогими в этой категории считаются конструкции из полипропилена, однако, это неудивительно, учитывая их увеличенную прочность и длительный срок службы.

Ещё положительным качеством полипропилена следует назвать повышенную устойчивость к высоким температурам. Из-за него специалисты советуют выбирать эти изделия владельцам, которые планируют подключать стиральную машину с функцией кипячения.

В процессе эксплуатации пластикового изделия может возникнуть такая неприятность, как течь. Однако, эту проблему довольно легко решить, если подтянуть резьбовые соединения.

Металлические сифоны для кухонной раковины являются более дорогим предложением в отличие от полимерных моделей. Подобная разница в цене объясняется увеличенным сроком службы. Чаще всего металлические изделия выполняются из бронзы или латуни. Их преимуществом является не подверженность процессам окисления, а также коррозии.

Альтернативой перечисленным устройствам являются модели из нержавеющей стали, однако, они стоят заметно дороже своих основных конкурентов, поэтому не получили должного распространения.

Если вы хотите, чтобы даже такая деталь вашей мойки, как сифон, выглядела привлекательно, то вам стоит обратить внимание на модели с хромированным покрытием. Но учтите, что за такое сантехническое изделие вам придётся заплатить максимальную цену

Инструменты для установки сифона своими руками

В принципе справиться с задачей по монтажу сифона для раковины на кухне с переливом или другими функциями, может, каждый владелец, своими силами. Хотя здесь не помешает наличие минимальных навыков в сфере работы с сантехникой и минимальный набор инструментов.

Однако, всё это можно найти в любом хозяйстве, поэтому выполнить демонтаж старого устройства и установку нового можно без больших проблем. Из инструментов, которые потребуются для выполнения этой работы, можно назвать следующие:

• отвёртка;
• ножовка;
• рулетка;
• наждачная бумага.

В некоторых случаях может потребоваться обрезка трубы, поэтому вам необходимо будет подготовить и строительные ножницы.

Демонтаж

Прежде чем вы начнёте собирать новый сифон для кухонной мойки, вам придётся снять старый. С этим вас у проблем не возникнет: необходимо взять отвёртку и выкрутить винт, который держит сливное отверстие в центре решётки.

Справившись с этой задачей, вам будет очень просто вытащить сифон. Если ваш сифон был установлен достаточно давно, то гайка и винт могут прикипеть друг к другу. Из-за этого у вас могут возникнуть большие трудности с откручиванием сифона.

В этом случае поступают следующим образом: нужно отсоединить нижнюю часть сифона и покрутить патрубок. Если же это не помогло, специалисты советуют воспользоваться специальными растворителями.

Как выбрать сливное устройство?

Изделие устроено просто, и его легко разобрать, чтобы проверить отсутствие брака. В нем не должно быть дефектов на поверхности и в резьбовых соединениях. Прокладки применяются эластичные и смазанные силиконовым герметиком.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Быстрая и правильная установка гофры на унитаз

Цена

Цена может существенно отличаться. Простой пластиковый сифон любой модификации можно купить за 100–300 руб. За изделие с хромовым покрытием либо с дополнительными отводами придется заплатить от 400 до 1000 руб. Цена на латунные устройства начинается от 1000 руб. и может достигать 15 тыс. руб. Самые дорогие – хромированные сифоны бутылочного типа, изготовленные из латуни или стали.

Размеры и выбор вида устройства

Сифоны имеют стандартные размеры и, как правило, совместимы с любыми раковинами. Сечение отводов зависит от объема сливаемой воды. При покупке нужно не забыть проверить комплектность и соответствие диаметру старого сливного устройства.

Советы по выбору типа сифона:

Изделие с разборной колбой рекомендовано для кухни: его легко очистить от пищевых остатков. Бутылочный сифон со сливом в виде гофры, как на фото, монтируется проще остальных.

• Сложнее подобрать трубный слив, поскольку он имеет жесткую конструкцию: его патрубки нужно точно совместить с отверстиями раковины и канализационного лежака.
• При наличии проблем со свободным местом или неудобным расположением труб спасет положение сифон-гофра.
• Для кухонной мойки лучше брать слив с ровными стенками, поскольку гофры быстро забиваются загрязнениями.
• Если под мойкой совсем нет места, следует выбрать специальный плоский сифон.

Как установить сифон на мойку с переливом на кухне

Схема монтажа системы для раковины с переливом немного сложнее. В данном случае у чаши сверху предусмотрено отверстие с гидроклапаном, в которое стекает вода, когда она переполняется. Такая система используется со всеми разновидностями систем. Лишняя вода по специальному патрубку отводится в корпус колбы либо в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело

При покупке важно учесть длину патрубка — ее должно хватить чтобы дотянуться от гидроклапана до сливного отверстия. Если она окажется слишком длинной, не факт, что излишек спрятать будет просто

Подобрать правильную длину по типоразмеру чаши помогут продавцы. Их помощь не понадобится, если купить сборную телескопическую трубку или гофрированный шланг.

Клапан оснащен прокладками, однако перед установкой поверхность необходимо тщательно очистить и обезжирить. Крепление производится с помощью прижимной гайки.

Ванна

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

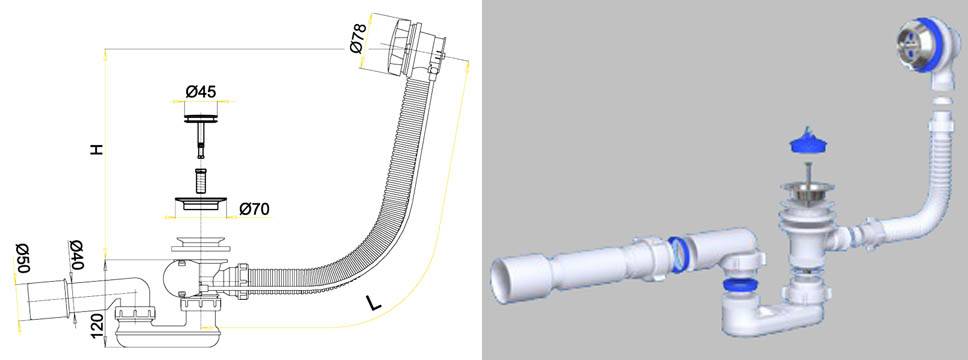

Инструкция по установке сифона с гофрированным переливом на ванну

Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
Подсоединяем перелив

Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Пошаговая инструкция по сборке сифона

Собрать сифон для ванны гораздо проще, чем могло бы показаться на первый взгляд. Чаще всего в комплекте идёт специальная инструкция от компании-производителя, где расписан процесс сборки и установки сифона на ванну или же хотя бы приведена картинка полностью собранного изделия.

Классический и полуавтоматический сифоны для ванны собираются примерно одинаково, но есть и некоторые различия. Если менять существующий сифон под ванной, то, прежде всего, необходимо зачистить старые места крепления и поверхности соединения, иначе в новом сифоне будут протекать прокладки.

Самостоятельная сборка сифона – задачи довольно простая, он состоит из нескольких этапов:

на первом этапе необходимо подсоединить нижний сливной патрубок к ванной. Для этого берётся патрубок, в него ставится прокладка, а затем он со стороны днища подсоединяется к сливному отверстию. На противоположной стороне отверстия для слива необходимо установить защитную решетку и наживить ее при помощи винта;
следующим этапом необходимо убедиться, что прокладки не перекосились. Это делается для предупреждения течи в полностью собранной модели. Если всё в порядке, то надо затянуть винт, придерживая рукой нижний патрубок и можно переходить к следующему этапу;
теперь ставится верхний патрубок, он также затягивают винтом. Перед закреплением патрубок стоит слегка развернуть в направлении от стены к двери. Это упростит соединение со сливной гофрированной трубкой. Оба патрубка соединяются гофрированной трубкой, в случае достаточной длинны ее изгибают. Обрезать данный элемент нельзя. Если в комплекте с сифоном шла гайка, то она насаживается на гофру первой. Затем надевается прокладки и после этого осуществляется соединение;
далее необходимо проверить изгиб, предназначенный для образования гидрозатвора. Для этого тщательно осматривают всю конструкцию, с целью убедиться, что прокладки прилегают плотно, а в местах соединений нет каких-либо дефектов. В противном случае гидрозатвор не будет герметичен и в помещение смогут проникать неприятные запахи. «Колено» (сгиб) сифонов практически всегда состоит из накидной гайки и плоской либо конусной резинки с гайкой и гофрированной трубки;
на последнем этапе собранная конструкция подсоединяется к стоку канализации

Здесь важно учитывать, что к чугунным трубам сифон крепится с применением специальной уплотнительной манжеты, а пластиковые трубы можно соединять между собой напрямую.

Сборка сифона для ванны

Разновидности

Двойные сифоны, как и обычные экземпляры, могут быть нескольких видов, в зависимости от формы их исполнения. В данном случае присутствует стандартная классификация, по которой сифоны для двойных моек могут иметь:

• бутылочную форму;
• трубную форму.

Наиболее востребована для установки на кухне бутылочная форма, поскольку она обладает рядом неоспоримых преимуществ. Бутылочная форма представляет собой трубу, содержащую колбу. Данная колба служит отстойником для воды. В случае с двойным сифоном такая колба находится либо посередине между отделениями моек, либо в стороне, в зависимости от исполнения. Так, бутылочная форма может иметь один или два уровня.

Для двухуровневой системы характерно подключение к сливам моек двух труб, которые будут объединяться в колбу посередине между мойками. Далее от колбы пойдет одна труба, соединяющаяся с канализацией.

Сифон к двойной мойке

Система, состоящая из одного уровня, предполагает нахождение сифона непосредственно под одной из частей мойки. От слива второй мойки будет отходить труба, которая под углом будет соединяться с трубой, отходящей от первой мойки.

Сифон бутылочной формы довольно легко прочищать, поскольку он имеет небольшое открывающееся отверстие, через которое можно быстро убрать скопившуюся грязь. В данном случае нет нужды производить полный демонтаж системы.

Трубная форма, как и в первом случае, может быть двух уровней. Отличие заключается лишь в том, что вместо колбы труба имеет изгиб. Иными словами, трубный вид представляет собой трубу S/U-образной формы. Именно в этом изгибе скапливается вода. Стоит отметить, что производить прочистку такого сифона куда сложнее, так как придется разбираться всю систему.

Помимо этого, такие виды сифонов для двойных моек могут быть оснащены переливами, что позволит хозяйке не беспокоиться о возможности попадания воды на пол. В случае с наличием системы перелива, конструкция сифона несколько усложняется.
