Самостоятельный монтаж раздвижной двери-купе в 6 шагов

Варианты монтажа

Независимо от системы раздвижных дверей, способы установки могут быть:

Двери-купе. На стене закрепляются направляющие, по которым катается полотно.

Двери-купе. Направляющая монтируется на стене над верным проемом

  • Кассетные. В стене делают специальную нишу, в которую прячется дверное полотно. Их еще иногда называют !выдвижные». Кассетная раздвижная межкомнатная дверь: полотно прячется в стенную нишу
  • Каскадные. Состоят из одного неподвижного полотна и нескольких подвижных. Подвижные, при необходимости, сдвигаются и прячутся за неподвижной частью.

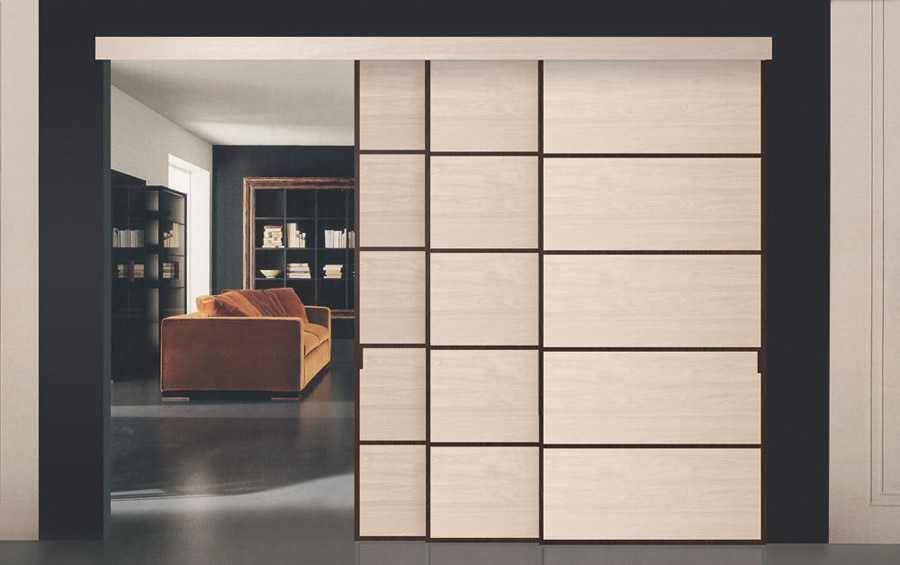

Каскадные сдвижные двери: одна створка тянет другую

Самый простой вариант монтажа — двери-купе. Их можно устанавливать самостоятельно, причем не только на стадии ремонта, но и после него

Важно только чтобы проем был ровным, а стена имела нормальную несущую способность. Недостаток такой системы в том, что вплотную к стене в том месте, куда откатывается дверь, ничего не поставишь

Есть и еще один: очень низкая звукоизоляция. Объяснить это просто: если взглянуть с торца, по бокам остается зазор в несколько миллиметров. Он необходим, чтобы полотно не «шаркало» по стене. И через него отлично проникают все звуки, становясь лишь немного тише.

Кассетные двери хороши тем, что в открытом состоянии полотно находится в нише стены и не мешает. Второй плюс — по периметру проема можно устанавливать уплотнители, которые дают гораздо более высокие показатели по звукоизоляции. Минус монтажа раздвижной двери в нише — его можно делать только на стадии ремонта. Второй недостаток: чтобы сделать пенал под раздвижные двери, обычно ставят фальшстену, а это — сворованные сантиметры площади.

Каскадные — одна из разновидностей дверей-купе. Просто имеет большее количество направляющих: по числу подвижных дверных полотен. Монтаж, пожалуй, самый сложный: много деталей и требуется высокая точность установки. Системы относятся к категории элитных, и на установке экономят редко: ремонт обойдется дороже.

Материалы для изготовления двери-купе

Надежность конструкции будет зависеть и от качества материалов, из которых она изготовлена, поэтому на этот пункт следует обратить особое внимание. Раздвижная система представляет собой механизм, который состоит из направляющих, рельс и роликов

Он может изготавливаться из различных материалов:

Раздвижная система представляет собой механизм, который состоит из направляющих, рельс и роликов. Он может изготавливаться из различных материалов:

  1. Сталь. Именно такие прочные механизмы лучшим образом подходят для установки тяжелых межкомнатных дверей. Они надежно фиксируют полотно, не деформируются при нагрузке. Единственным недостатком является заметный шум при движении дверей.
  2. Алюминий. Направляющие из этого металла следует выбирать только в том случае, если вы планируете установить невесомое полотно. Из преимуществ такого механизма можно отметить бесшумное перемещение полотен.
  3. Пластик. Механизм из такого материала используют только для простых навесных дверей.

    Рекомендуется использовать только прочные, стальные направляющие

Таблица №3. Наиболее популярные материалы для изготовления дверного полотна.

МатериалОписание
ДревесинаИз натурального массива обычно изготавливают раздвижные двери, которые лучшим образом подойдут под классический интерьер. При этом следует учитывать, что полотно будет иметь большую массу, поэтому и крепления должны быть максимально прочными. Кроме того, в случае самостоятельного изготовления двери из натурального дерева, необходимо позаботиться о защите конструкции от грибка с помощью специальной обработки.
МДФ или ДСПТакие материалы часто используют для изготовления дверей, ведь они значительно дешевле натуральной древесины, но при этом имеют хорошую устойчивость к температурным перепадам и влажности. Тем не менее, следует отметить, что МДФ намного легче поддается распиливанию — именно из такого материала можно вырезать конструкцию любой формы. К тому же, он безопасен с точки зрения экологии по сравнению с ДСП. Чаще всего мастера предпочитают выбирать ламинированные полотна, ведь такую дверь не потребуется грунтовать, окрашивать. ДСП категорически не рекомендуется использовать для раздвижных дверей детской комнаты, ведь в составе этого материала имеются ядовитые синтетические смолы.
ОргстеклоВ данном случае речь идет не о стандартном стекле, а особом органическом материале, который имеет устойчивость к механическим повреждениям. Такие двери имеют необычный внешний вид — они могут быть матовыми, глянцевыми, с различными узорами и без них. Конечно, такое полотно скорее выполняет функцию декорации, нежели защищает от шума или посторонних взглядов. Отличной заменой стеклянной конструкции являются полотна из поликарбоната. Этот материал тоже имеет необычный внешний вид, при этом он достаточно прочный. Еще одним очевидным плюсом поликарбоната считают огромное разнообразие расцветок.

Стеклянные двери часто используют дизайнеры для создания респектабельных интерьеров

При наличии желания и возможностей можно комбинировать перечисленные материалы. Некоторые мастера предпочитают устанавливать в деревянные двери стекла или же зеркала.

Как устроена кассетная раздвижная система?

По принципу работы кассетные межкомнатные двери ничем не отличаются от конструкций, предусматривающих откат створки за стену. Механизмом служат ролики и направляющие рельсы. Основное отличие — возможность спрятать дверное полотно внутри стены. Такая конструкция называется кассетой или пеналом. Выполнена она в форме плоского короба, заменяющего часть стены. Кроме створки, внутри кассеты спрятаны направляющие рельсы и роликовая система.

Польза от пенала для раздвижных дверей – это создание свободного пространства внутри стены, откатывающаяся в кассету створка не мешает устанавливать мебель вплотную к межкомнатной перегородке. Пенал защищает дверное полотно от загрязнений, царапания домашними животными и других повреждений.

Для нормальной работы откатной двери требуется толщина стены, соответствующая параметрам кассеты. Конструкция должна образовать нишу, не выступающую за плоскость простенка. В раздвижной системе учитывают толщину створки и боковых стоек пенала, а также зазоры между элементами для свободного движения полотна. Ширина кассеты всегда делается в два раза больше дверного проёма. Половина, предназначенная для отката полотна, прячется за фальшстеной из гипсокартона.

Что представляет собой раздвижная дверь

Конструкции, называемые раздвижными и откатными, а также дверями-купе (по аналогии с используемой в поездах системой), предназначены для зонирования помещений. При этом можно особенно не задумываться о высоте комнаты.

Раздвижная дверь межкомнатная одностворчатая

Раздвижные одностворчатые модели состоят из одного полотна и монтажной фурнитуры, выполненной из металла. Для передвижения конструкции предназначены ролики, на которых фиксируется дверь. Они перемещаются по закрепленной над проемом направляющей.

Межкомнатные одностворчатые раздвижные двери

Чем объясняется популярность откатных дверей:

  • главное преимущество раздвижной конструкции — возможность сэкономить пространство около проема, наличие которого обычно требуется для того, чтобы была возможность открыть или закрыть распашную дверь;
  • створка может иметь различные размеры: ширину — до 1500 мм; высоту — до 3 м;
  • несмотря на принцип движения полотна по направляющим, есть возможность обойтись без порога, что облегчает перемещение между комнатами, а также повышает эстетичность интерьера;

Одностворчатая раздвижная дверь-пенал

  • полотна раздвижной двери производятся из разных материалов, используются разнообразные приемы декоративной отделки;
  • откатные двери представляют собой эффектный интерьерный элемент, они отлично гармонируют с различными стилевыми концепциями, начиная от классических и заканчивая современными.

Раздвижные межкомнатные двери бывают двух типов — одностворчатые и двухстворчатые

Установить дверь-купе можно для отделения детской комнаты, гостиной или спальни. Часто такие конструкции применяют для того, чтобы отгородить кухню от столовой. Хорошим вариантом станет раздвижная система для гардеробной или кладовки. Обычно одностворчатая модель является оптимальным решением для малогабаритного жилья.

Межкомнатные одностворчатые двери-купе

Цены на межкомнатные одностворчатые двери-купе

Межкомнатные одностворчатые двери-купе

Наряду с многочисленными преимуществами, откатные модели обладают и определенными минусами:

  • из-за недостаточно плотного прилегания полотна к стене (при его передвижении вдоль стены должен быть обеспечен небольшой зазор, который предотвращает касание дверью) не получается добиться хорошего уровня звуко- и светоизоляции;
  • если створка передвигается вдоль стены, нет возможности разместить предметы интерьера непосредственно около нее;
  • при перемещении полотна может быть слышен шум, что особенно неприятно при монтаже такой системы в спальне, а также может раздражать чутко спящих пожилых людей;
  • раздвижные дверные конструкции нуждаются в периодическом обслуживании, а также контроле состояния фурнитуры и бережной эксплуатации.

Широкие межкомнатные двери

Не стоит забывать и о том, что стоимость механизмов, необходимых для монтажа дверей-купе, несколько выше, чем стандартных креплений (петель) для распашных моделей, что, в том числе, выливается в более высокую итоговую цену изделий. Хозяевам, для кого важным аспектом выбора способа проведения ремонтных и отделочных работ является их бюджетность, такой метод устройства дверных проемов вряд ли подойдет.

Варианты отделки межкомнатной двери

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей

Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

Преимущества и недостатки

Говоря о сильных и слабых сторонах раздвижных дверей, следует быть очень осторожным. Появление на рынке более совершенных моделей с одной стороны добавляет плюсов к их характеристике, с другой, нивелирует или убирает полностью некоторые минусы.

По состоянию на начало 2020 года, у системы раздвижных дверей следующие преимущества перед распашными:

  • экономится полезная площадь помещения за счет ликвидации зоны, необходимой для открытия классических дверей;
  • больший срок эксплуатации из-за отсутствия диагональной нагрузки — распашная дверь постоянно стремится принять форму ромба;
  • оригинально, модно, стильно — такие характеристики дают возможность творческим людям реализовать самые необычные дизайнерские идеи;
  • гармонично вписываются в любой стиль интерьера;
  • высокая безопасность: не могут самопроизвольно распахнуться при порыве сквозняка — конструкция дверей полностью исключает такую возможность; нельзя прищемить пальцы, что особенно актуально для семей с маленькими детьми; отсутствует опасность разбить лоб об полуоткрытую дверь ночью, а детям во время игр и беготни;
  • открываются легко и бесшумно;
  • позволяют разграничить помещение на несколько зон, что интересно для квартир-студий;
  • поддаются автоматизации;
  • отсутствуют так называемые «глухие зоны», куда при распашных дверях ничего нельзя поставить или положить;
  • можно закрыть проем любой ширины.

Есть и недостатки:

  • высокая цена комплекта — фурнитура, механизм, само полотно стоят значительно дороже, чем у распашных дверей;
  • запахи и звуки свободно распространяются по всей квартире;
  • высокая стоимость монтажа — проблема решается установкой системы самостоятельно;
  • сложность ремонта — через несколько лет после установки в продаже можно не найти аналогичных колесиков. Поэтому при заказе дверей лучше сразу заказать дополнительный комплект роликов;
  • нельзя поставить вместо входных дверей.

Установка раздвижной двери своими руками

Прежде чем начать работу прочтите всю инструкцию от начал аи до конца, тогда у вас не возник нет непредвиденных ситуаций и необходимости срочно что-то переделывать. А для того, чтобы быть готовым к работе нужно запастись инструментом. Что же понадобится нам в процессе, чем мы воспользуемся?

  • шуруповёртом (его можно заменить на электродрель)
  • перфоратором
  • отверткой крестовой

Фото с сайта normdom.ru

Какие материалы будут нужны для отделки?

  • наличники
  • саморезы
  • ручки дверные – 2 штуки
  • гвозди
  • доборы – 2 штуки
  • стойка, чтобы дверь примыкала плотнее
  • фурнитура: ролики, крепежи
  • направляющая планка из металла, лучше, если это будет алюминий
  • брус из сухого дерева, который будет больше самой двери в два раза

Фото с сайта remontset.ru

Если вы купили уже готовую комплектацию, установка сильно упрощается и точно не займет много времени и не отнимет силы, ведь фурнитура, которую предусмотрел производитель уже находится в комплекте.

А вот если вам хочется проявить себя и создать раздвижную дверь по своим проектам, комплектацию будем подбирать дольше и придется учиться на своих ошибках. Но мы постараемся обезопасить вас от оплошностей. Если будете следовать инструкции, которую мы создали, скорее всего сможете обойти многие острые углы и выполнить работу качественно и быстро.

Какая фурнитура применяется для сборки мебели

Это очень важный вопрос, ведь каждый метиз имеет свои технические параметры и требует специальной технологии фиксации. Большое количество проблем со сборкой шкафов появляется именно из-за того, что метизы использовались без учета этих особенностей.

Виды мебельных крепежей

Таблица. Виды метизов для шкафов-купе.

Наименование крепежаКраткое описание
КонфирматыВторое название евровинт. Используется для упрощенного соединения большинства элементов мебели. Вкручивается в предварительно подготовленные отверстия, глубина зависит от длины метиза. Недостаток – соединяемая деталь имеет сквозное отверстие, что оказывает негативное влияние на внешний вид мебели.
МинификсыСамое надежное и сложное соединение. Состоит из двух деталей: корпуса (эксцентрика) и соединительного болта с круглой головкой. Недостаток – для соединения надо использовать специальное сверло Форстнера, все отверстия следует делать с максимальной точностью. Преимущества – лицевая сторона деталей не повреждается, есть возможность разборки/сборки мебели без ухудшения прочности соединения. Дело в том, что все резьбовые соединения в мебельных плитах намного уменьшают прочность после каждого выкручивания: плиты ДСП осыпаются, диаметр отверстия увеличивается, резьба больше не может надежно удерживать метиз.
ШкантыТрадиционное соединение, которое используется много столетий для крепления элементов мебели. Лицевые поверхности не повреждаются, прочность мебельных соединений отвечает существующим требованиям. Недостаток – соединение одноразовое, поскольку садится на клей и при разборке полностью разрушается.
Угловые стяжкиМогут быть пластиковыми и металлическими. Эти крепежи предназначены для фиксации деталей мебели под прямым углом друг к другу. Фиксируются саморезами, позволяют регулировать положение элементов после сборки. Отлично заменяют сложные метизы. Недостаток – угловые стяжки необходимо устанавливать только с внутренней стороны мебели, их невозможно спрятать.
Межсекционные стяжкиПрименяются во время сборки сложных шкафов, соединяют между собой несколько отдельных автономных секций. В простых двухдверных шкафах купе используются редко.

Комплектующие шкафа-купе

Монтирование подвесной конструкции поэтапно

Когда дверное полотно окажется приобретенным или изготовленным самостоятельно, на него закрепятся все элементы конструкции, кроме стекла. Эта деталь устанавливается при завершении монтажа.

Шаг первый. Чтобы врезать ручки, панель размечают с двух сторон. После этого вырезают отверстия. Следует тщательно разметить место расположения ручек. Для этого от края двери нужно отступить на 3-5 см и прочертить вертикальную линию, используя уголок.

Шаг второй. Дальше потребуется определиться с высотой и шириной отверстия, которое планируется вырезать. После измерения дна ручки эти размеры переносят на дверное полотно с учетом вертикальной линии, прочерченной ранее.

Получается прямоугольник. На него прикладывается ручка, ее положение очерчивают карандашом. В результате удается определиться с ровным и правильным размещением ручки. Также эти действия помогают скруглить края прямоугольника с учетом нужного радиуса.

Шаг третий. Скругленные края высверливаются. С этой целью используется круглое сверло-коронка выбранного диаметра. Таким инструментом высверливают 2 отверстия по бокам очерченной формы.

Древесина, что останется, изымается посредством использования молотка и стамески. Эта работа потребует особой аккуратности.

Когда два таких отверстия будут готовы, в полотне закрепляют ручки с двух сторон.

Шаг четвертый. С торца полотна крепят подвесную пластину, имеющую роликовую конструкцию. Подвесные пластины различаются по своим конструкциям. Есть такие, где ролики прикручивают к подвесной пластине. В других же ролики вставляются сбоку, где есть специальный паз.

Саму подвесную пластину прикрепляют саморезами с пресс-шайбами. Учитывается, что от края должно отводиться определенное расстояние.

Шаг пятый. Теперь ролики крепят на низ двери. Конструкции этого элемента также варьируют.

Крепление направляющей рельсы

Шаг шестой. Пришло время заняться монтажом направляющих рельсов, по ним будут ходить ролики. Эти направляющие крепят на стену и пол. Но они могут крепиться только лишь на стену, всё зависит от приобретенной системы.

Опорой становится доска, выровненная идеально. Ее ширина та же, что и нижней направляющей. Под крепления высверливаются отверстия и в полу, и в самой опорной доске — насквозь.

Шаг седьмой. В верхней части опорной доски крепят нижний рельс. По этому элементу будет ходить ролик, который установят на нижнем торце конструкции. Рельс представлен одной или двумя колеями, это зависит от особенностей системы двери купе.

Подвесной механизм

Шаг восьмой. Дверь не должна выскакивать за пределы рельса. Поэтому устанавливают стопор. Сделать это несложно. Здесь главное – выбрать элемент нужной ширины. Стопор проталкивается в колею рельса. Верхние пластины изогнуты и пружинят. Они упираются в рельсовую колею – в ее верхнюю часть.

Отмечается образование зазора между верхними пластинами. Ролик направляется внутрь колеи и наезжает на изогнутую часть стопора. После этого он попадает в пространство, образовавшееся между этими элементами. Вторая изогнутая часть препятствует дальнейшему продвижению ролика, чтобы он не выскочил за пределы рельса. Вот так удается фиксировать на одном месте дверное полотно.

Стопор рельса

Дверь купе легко открывается. Человек прилагает незначительное усилие, чтобы открыть дверь, и она свободным ходом отъезжает по направляющей.

Шаг девятый. Наконец можно заняться монтажом верхнего рельса. Его крепят на брус, что заблаговременно прикреплен к стене анкерными деталями.

Верхний рельс прикручивают саморезами к брусу. В этот рельс будет устанавливаться дверь с подвесной системой. А еще в комплект двери может входить доводчик. Эта деталь не позволит двери произвольно оставаться в открытом состоянии.

Шаг десятый. Чтобы ролики в металлической конструкции ходили более тихо, закрепляется резиновый уплотнитель.

Установка направляющих рельсов шкафа-купе

Шаг одиннадцатый. Когда направляющие рельсов окажутся закрепленными, дверное полотно навешивают на подвесную систему. Сперва в верхнюю направляющую сквозь боковое отверстие заводят верхние ролики. После этого слегка приподнимают дверное полотно, чтобы в колею рельса, расположенного внизу, установить опорные ролики.

Шаг двенадцатый. При наличии двух створок, поначалу монтируют любую из них, затем следующую. После этого прикручивается ограничитель движения.

Установка уплотнителя

Завершающие действия. Устанавливаются или наличники, или маскировочный короб.

Цены на двери купе

Видео: Как собрать двери купе своими руками
