Как сделать универсальный ключ из велосипедной цепи

Зачем нужен съёмник для фильтра

Конструкция и технология замены фильтра продумана донельзя и, казалось бы, довольно проста. С появлением фильтров в неразборном корпусе можно сменить масло, фильтр и даже не запачкать рук. Но не все так гладко. Очень часто случается, что уплотнительная прокладка намертво прикипает и к корпусу фильтра, и к блоку цилиндров. Тогда голыми руками крепко за фильтр ухватиться не получается, особенно в тех автомобилях, в которых под капотом дефицит свободного пространства.

И начинается — сбитые пальцы, два часа потерянного времени, праздник замены масла рухнул. Для этого, точнее, чтобы автомобиль приносил радость и при замене расходников, многие пользуются фирменными съёмниками для фильтрующего элемента, а некоторые пытаются смастерить съёмник масляного фильтра своими руками.

Пошаговая инструкция с учетом вида замка

В целях безопасности рекомендуется хранить запасной комплект ключей. Если замок с кодом, следует записать комбинацию чисел в блокнот или сохранить в смартфоне. Тросовые модели разрезают болторезом, механические можно открыть шпилькой.

Кодовый

Кодовые замки — самое популярное средство для защиты велосипедов от угона. К сожалению, именно с ними чаще всего возникают проблемы. Владельцы просто забывают заветные цифры. Самые простые модели имеют 3 окошка для чисел, поэтому количество доступных комбинаций — 1000. Алгоритм действий в этом случае будет следующим:

  • если забыл код владелец байка, колесики нужно повернуть в положение 000;
  • затем необходимо потянуть за кончики троса;
  • в замке появится небольшой зазор, если пара соседних цифр подобрана верно;
  • завершающий этап — подобрать код, поочередно набирая разные комбинации, пока замок не откроется полностью.

Кодовый замок на велосипеде может издавать негромкие щелчки, когда выбрано правильное число. Кроме того, в этот момент зубчики запирающего механизма смещаются, что можно ощутить при прикосновении к изделию.

Популярные кодовые велосипедные замки Cyclotech практичны в использовании, имеют 4-значный пароль, рассчитанный на 10 тысяч комбинаций. Чтобы вскрыть такое устройство, нужно установить на первом тумблере число в пределах 0–99, каждое подбирают, ориентируясь на специальную метку. После достижения 3-го уровня диск поворачивают против часовой стрелки, пока нужные цифры не совпадут с отметкой. После этого модель должна открыться, желательно перекодировать изделие.

Кодовый замок получится открыть путем подбора числовых комбинаций

С ключом

Секрет популярности тросовых замков от велосипеда заключается в доступной стоимости, однако, их нельзя назвать надежными. Открыть такое устройство можно за пару минут даже без ключа. Действовать необходимо по инструкции:

  • в замочную скважину помещают половинку ножниц, отвертку, нож либо другое аналогичное приспособление;
  • лезвие прокручивают вместе с личиной, прилагая физические усилия;
  • открыть замок можно всего за пару секунд.

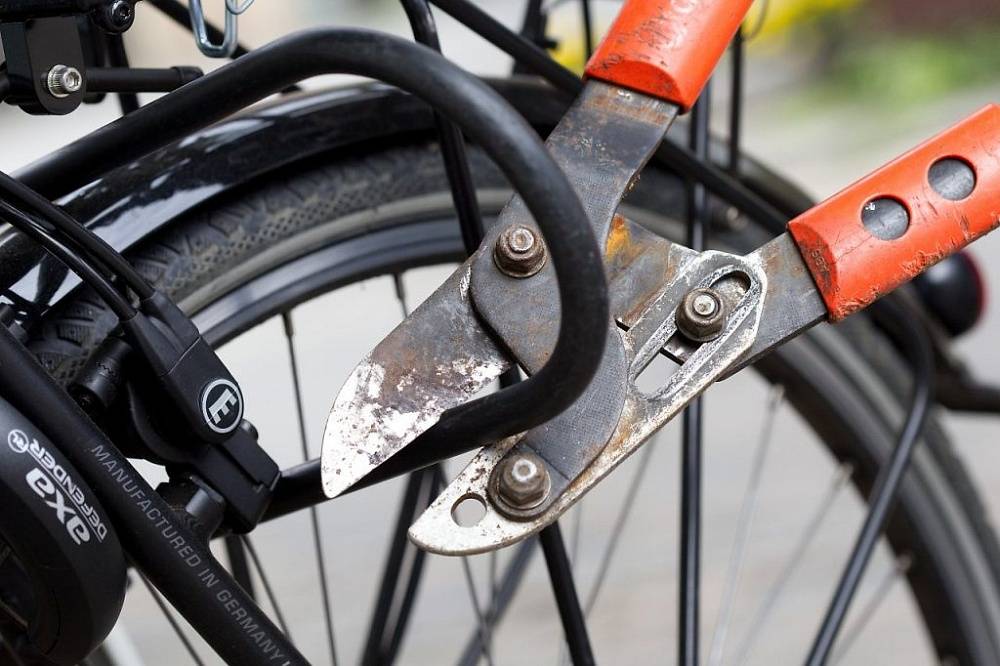

Тросовый замок можно срезать либо открыть путем прокручивания личины ножницами или отверткой

«Невскрываемый»

С таким замком тоже не стоит ожидать, что любимый велосипед останется в целости и сохранности, несмотря на громкое название. Для вскрытия потребуются отмычка и твердый предмет размером примерно с кулак. Действия выполняют пошагово:

  1. Отмычку вставляют в скважину.
  2. Твердым предметом необходимо ударить по отмычке. Делать это нужно так, чтобы нагрузка соответствовала направлению вращения цилиндра.

После ударов по замку происходит быстрое открывание механизма. Вся процедура занимание меньше минуты. Надежностью подобные модели не отличаются.

Forever Lock открывается посредством сильных ударов по замку твердым предметом

Как обслуживать кассету

Как и любой узел велосипеда, кассета нуждается в обслуживании. Очистка от загрязнений, замена пришедших в негодность деталей сделают езду на велосипеде более комфортной и безопасной, а также продлят срок службы самого узла и цепи, на которую переносятся загрязнения

Особенно важно обслуживание разборной кассеты. Для обслуживания кассеты ее необходимо снять

Для этого нужны специальный съемник, соответствующий типу втулки, ключ, желательно разводной или под размер съемника, и так называемый хлыст из рукоятки и куска велосипедной цепи, его можно изготовить самостоятельно

Для обслуживания кассеты ее необходимо снять. Для этого нужны специальный съемник, соответствующий типу втулки, ключ, желательно разводной или под размер съемника, и так называемый хлыст из рукоятки и куска велосипедной цепи, его можно изготовить самостоятельно.

Могут также понадобится средство от прикипания деталей и смазка.

Съему кассеты предшествует съем заднего колеса и осторожное удаление оси эксцентрика Съемник устанавливается так, чтоб его шлицы вошли в пазы втулки Цепь хлыста набрасывается на большую звезду, чтоб звенья цепи плотно сели на ее зубья, а рукоять располагалась справа Зафиксировав колесо с помощью хлыста, можно приступать к откручиванию стопорного кольца с помощью разводного ключа и съемника. При этом рукояти хлыста и ключа должны образовывать тупой угол, чуть меньше развернутого. Съемник откручивается против часовой стрелки, в то же время нужно слегка тянуть хлыст по часовой стрелке

Если зубья звездочки сильно изношены, цепь хлыста может соскальзывать, в этом случае ее придется перекинуть на другую звезду Открутив стопорное кольцо, его откладывают в сторону, и по порядку раскладывают звездочки и промежуточные шайбы. Если шайбы слиплись со звездочками, их аккуратно разделяют с помощью отвертки Звездочки и втулка очищаются и осматриваются, если выявлены повреждения деталей, их придется заменить Смазывать звездочки и втулку специалисты не рекомендуют, чтоб не вызвать налипание пыли и песка. Смазать нужно только внутреннюю поверхность стопорного кольца, чтоб в следующий раз оно проще откручивалось Основание кассеты устанавливается на втулку, чтоб совместились пазы и шлицы. Очищенные, сухие звездочки последовательно нанизываются на корпус втулки, чередуясь с шайбами-разделителями, либо крепятся к основе, которая затем будет надеваться на втулку (зависит от конструкции кассеты) В кассетах на 10-11 скоростей при закручивании стопорного кольца обычно приходится прижимать верхнюю звездочку. Перед тем, как туго затянуть стопорное кольцо, нужно убедиться, что звездочки встали параллельно друг другу, покрутить колесо Съемник закручивается до упора разводным ключом по часовой стрелке, перед установкой колеса необходимо еще раз проверить правильность сборки

Съемник откручивается против часовой стрелки, в то же время нужно слегка тянуть хлыст по часовой стрелке. Если зубья звездочки сильно изношены, цепь хлыста может соскальзывать, в этом случае ее придется перекинуть на другую звезду Открутив стопорное кольцо, его откладывают в сторону, и по порядку раскладывают звездочки и промежуточные шайбы. Если шайбы слиплись со звездочками, их аккуратно разделяют с помощью отвертки Звездочки и втулка очищаются и осматриваются, если выявлены повреждения деталей, их придется заменить Смазывать звездочки и втулку специалисты не рекомендуют, чтоб не вызвать налипание пыли и песка. Смазать нужно только внутреннюю поверхность стопорного кольца, чтоб в следующий раз оно проще откручивалось Основание кассеты устанавливается на втулку, чтоб совместились пазы и шлицы. Очищенные, сухие звездочки последовательно нанизываются на корпус втулки, чередуясь с шайбами-разделителями, либо крепятся к основе, которая затем будет надеваться на втулку (зависит от конструкции кассеты) В кассетах на 10-11 скоростей при закручивании стопорного кольца обычно приходится прижимать верхнюю звездочку. Перед тем, как туго затянуть стопорное кольцо, нужно убедиться, что звездочки встали параллельно друг другу, покрутить колесо Съемник закручивается до упора разводным ключом по часовой стрелке, перед установкой колеса необходимо еще раз проверить правильность сборки

Для горных велосипедов верхнее число диапазона должно быть большим, чем для шоссейного, чем сложнее маршрут, тем больший диапазон и большее число звезд требуется. Различаются кассеты также материалом, конструкцией, от этого зависит их цена. При выборе кассеты нужно ориентироваться на тип велосипеда, стиль катания и маршруты поездок. Ресурс кассеты составляет в среднем 10-15 тыс. км, при этом она нуждается в уходе, очистке от загрязнений.

Съемник масляного фильтра: покупать, или сделать своими руками

После окончания гарантийного срока, большинство водителей переходят на самостоятельное обслуживание автомобилей. Замена масла не представляет особой сложности, за исключением извлечения масляного фильтра. На сервисных станциях применяют специальный съемник, который можно приобрести в автомагазинах.

Приспособление может быть универсальным, либо рассчитано на определенные модели фильтрующих картриджей. Но раз вы решили сэкономить на техническом обслуживании, зачем покупать лишние инструменты? Можно изготовить съемник масляного фильтра своими руками. Тем более, что пользоваться им приходится от силы 1 раз в год.

Зачем вообще нужен съемник?

Если имеется нормальный доступ, открутить масляный фильтр можно руками.

Но такое удобное расположение есть далеко не в каждом автомобиле. Кроме того, фильтрующий картридж обычно покрыт масляно-пылевым налетом, и проскальзывает в руке.

Посадочное место (резьбовой фланец) при работе двигателя подвержено температурным нагрузкам. Слой масла закоксовывается, и превращается в клей-герметик. При откручивании фильтра рука может соскользнуть, и вы получите травму.

К тому же работа проводится в узком пространстве, не всегда возможен визуальный контроль. Для уверенного захвата корпуса фильтра, придуман специальный инструмент, который позволяет приложить достаточное усилие.

Накидной жесткий съемник (чашка)

Выполнен в виде торцевой головки большого диаметра, с посадочным местом под рукоятку с квадратом. Съемник чашка повторяет форму масляного фильтра поэтому не повреждает корпус, но подходит только к определенным моделям, совместимость зависит от размеров корпуса фильтра.

Съемник типа «краб»

Представляет собой планшайбу с шестеренчатым механизмом. Г- образные рычаги синхронно поворачиваются к центру, обеспечивая плотный захват корпуса масляного фильтра. Приспособление универсальное, но при работе повреждает лакокрасочное покрытие картриджа.

Обжимной съемник ленточный

Охватывает цилиндр с помощью стальной ленты. Механизм затяжки бывает рычажным или винтовым. С помощью такого съемника можно открутить любой фильтр, но у приспособления есть серьезный недостаток: фрикционных свойств ленты недостаточно, чтобы сдвинуть с прикипевшей резьбы сильно зажатый фильтрующий картридж.

Обжимной съемник жесткий

Инструмент накидного типа, охват масляного фильтра производится сегментными зубчатыми зажимами. Имеет ограничения по рабочему диаметру.

Цепной съемник масляного фильтра

Работает по принципу ленточного, но в качестве фиксирующего элемента используется цепь. Инструмент универсальный: регулируя длину цепи, можно снять фильтр любого диаметра.

Ременной съемник

Ремень переменной длины обжимается вокруг масляного фильтра с помощью зубчатого рычага. Абсолютно универсальный съемник, с хорошими фрикционными свойствами. Ограничение только по усилию (зависит от прочности ремня).

Простой съемник для масляного фильтра своими руками

Самая доступная конструкция для самостоятельного изготовления – съемник из ремня. Это может быть старый кожаный брючной ремень, или ручейковый с навесного оборудования двигателя. Скорее всего, универсальный инструмент вам не понадобится, поэтому чертеж рисуем после замеров диаметра масляного фильтра.

Рукоять – рычаг изготавливается из твердого дерева, текстолита или металла. Главное – правильно рассчитать упорно-натяжную поверхность. Рычаг должен затягивать ремень и служить опорой при повороте фильтра.

Еще более простой вариант изготавливается из широкого кожаного ремня. В середине делается продольная просечка. Ремень складывается пополам вокруг шпильки – прута диаметром 6-10 мм.

Ремень оборачивается вокруг фильтра, в просечку вставляется рычаг: мощная отвертка или монтировка. Приложив усилие к рычагу в направлении вращения, вы одновременно затягиваете ремень.  Простой ременной съемник можно изготовить своими руками из нейлоновой киперной ленты (или парашютной стропы). Берем квадратную профтрубу, прорезаем на одном конце паз для ленты. Вставляем ленту, фиксируем стельным кольцом (отпиливаем кусочек круглой трубы).

Ключи трубные накидные (ГОСТ (9733-74)

Примечание. Обозначение ключа проставляют на торце накидной скобы. Пример условного обозначения ключа трубного накидного для труб диаметром 20-63мм и фосфатным покрытием с промасливанием: Ключ 7813-0012 Хим. Фос. прм. ГОСТ 19733-74

Одновременно мелкие зубья щек упираются в наружную поверхность трубы. Поворачивая ключ за свободную часть рукоятки добиваемся равномерного захвата трубы цепью. Возникает своеобразное трещоточное устройство. Не отсоединяя ключа от трубы, а только ослабляя натяжение цепи и меняя место «вгрызания» мелких зубьев щек, вращаем трубу рукояткой. Применение такого ключа намного ускоряет работу особенно в тесных помещениях.

Рис. 45. Ключ трубный цепной: 1 – крупный зуб щеки; 2 – подвеска; 3 – рукоятка; 4 – пластина внутренняя; 5 – ось; 6 – пластина наружная; 7 – гайка; 8 – болт; 9 – щека

С точки зрения Техники безопасности к цепным ключам предъявляют особые требования, ибо цепь – самый слабый элемент ключа. ГОСТ 19826-74Е предусмотрены следующие требования.

1. Труба должна захватываться ключом с максимально возможным натягом цепи.

2. Ключ в процессе эксплуатации должен находиться в положении, исключающем возможность выпадания цепи из гнезд щек.

3. При эксплуатации ключей нельзя пользоваться дополнительными рычагами.

Следовательно, само собой разумеется, что, пользуясь ключом, можно рассчитывать только на свою силу, силу своих рук. Неподчинившегося последнему 3-му указанию ждет разрыв цепи и травма. Для устранения проскальзывания цепи и зубьев щек труба в месте контакта должна быть протерта, без следов жира, жидкой грязи и т. п.

Эти ключи применяют для зажима труб диаметром 10-114мм в зависимости от модификации ключа (табл. 5).

Рис. 46. Щека трубного цепного ключа

При износе или сминании мелких зубьев щеки ключа можно перевернуть, открутив гайки 7. и вынув болты 8. Щеки (рис. 46) изготовляют из стали У7 или У8. Твердость зубьев на расстоянии от вершины не менее удвоенной их высоты равна 53,5-59,0 HRC3. Следовательно, зубья можно восстанавливать полотном ножовки или напильником. Рукоятку (рис. 47) ключа изготовляют из стали 45.

При отсутствии в хозяйстве каких-либо трубных ключей и наличии велосипедной цепи или не очень громоздкой цепи от другого механизма реально изобрести нужный ключ. Щеки попробуйте сконструировать составными, учитывая двойной ряд зубьев. Для рукоятки примените тРУбу, а раздвоенную часть выпилите и просверлите. Соединить трубу и раздвоенную часть можно с помощью резьбы или сваркой. Для сведения сообщаю, что щеки и рукоятки изготовляют в соответствии с ГОСТ 19826-74Е (табл. 6 и 7).

Если ременной вариант себя не оправдал – делаем цепной

Для изготовления своими руками цепного съемника понадобится отрезок полудюймовой или дюймовой б/у трубы с непроржавевшими, неповрежденными стенками и резьбой на одном конце. Длина куска должна быть не меньше высоты фильтра. Подбираем подходящую заглушку для трубы, чтобы накручивалась на ее резьбу. Еще понадобится велосипедная цепь.

Велосипедная цепь и труба

Просверливаем по центру заглушки отверстие диаметром 9 мм. С помощью треугольного напильника придаем ему своими руками квадратную форму. Обработку проводим до тех пор, пока размеры отверстия не станут подходить под ключ-трещотку, а точнее – под его концевик. Последний должен входить в полученный проем заглушки достаточно плотно, почти без люфта. Накручиваем заглушку на конец трубы и очень плотно затягиваем. Чтобы она при использовании съемника не открутилась, ее рекомендуется прихватить к трубе с помощью сварки.

В крайнем случае можно попробовать смять металл в конце резьбы, используя тупое зубило и молоток, но только аккуратно, чтобы не деформировать трубу. Делаем на трубе разметку для сверления отверстий под цепь. Для надежного обхватывания фильтра достаточно 2 ее отрезков, установленных на съемнике напротив противоположных концов очистителя. Но можно сделать и 3-е отверстие, между 2-мя крайними, под еще 1-у цепь. В этом случае съемник станет более универсальным, так как позволит откручивать фильтры с различными размерами по высоте.

Самодельный аппарат для надежного обхватывания фильтра

Продев сквозь одно из просверленных отверстий трубы цепь, накидываем ее вокруг фильтра петлей, примеряясь, какой длины отрезки понадобятся. Отмеряем столько, чтобы съемник в разжатом состоянии свободно одевался на очиститель. Можно даже сделать некоторый запас цепи по длине под фильтры, диаметр которых больше, чем у установленного на автомобиле. Но надо учитывать, что с таким съемником будет менее удобно работать. По отмеренной длине разбираем цепь на отдельные фрагменты – выдавливаем штифты и разъединяем в этом месте звенья.

Продев полученные отрезки через отверстия в трубе, делаем из них петли – соединяем звенья концов и запрессовываем штифты. Чтобы открутить фильтр, накидываем на него петли съемника и, при необходимости, когда цепи оказываются длинноваты, вручную поворачиваем трубу против часовой стрелки, выбирая тем самым слабину. Затем вставляем в заглушку ключ-трещотку и уже с его помощью начинаем демонтировать очиститель.

Решив самостоятельно поменять масло в своем автомобиле, многие автовладельцы сталкиваются с неожиданным препятствием — масляный фильтр никак не хочет откручиваться от руки.

Все усложняет круглая форма корпуса фильтрующего элемента, за которую невозможно нормально ухватиться. Хорошо, если поблизости есть автомагазин, где продаются специальные съемники разных видов (они бывают цепные, винтовые, торцевые, ременные и т.п.), но как быть, если возможности приобрести ключ нет, а снять фильтр нужно позарез?

На самом деле все гораздо проще, чем может показаться на первый взгляд: существует несколько простых способов снять масляный фильтр без ключа. О них мы подробно расскажем в данной статье.

Какими бывают съемники

Практически все съемники имеют одно и то же конструктивное сходство – это матовая рукоятка, как правило, изготовленная из пластической массы и хромированное основание. Среди различий можно отметить то, что съемники могут быть универсальными или теми, которые в состоянии открутить только какой-то конкретный размер фильтра, чаще всего, круглой формы.

Основная масса съемников позволяет демонтировать фильтрующие элементы с двигателей внутреннего сгорания или же корпуса фильтрующих элементов, со сменной вставкой. Исходя из вышеперечисленных особенностей, можно выделить следующие основные виды и типы съемников:

  • Ременный
  • Ленточный
  • Краб
  • Со специальными регулируемыми захватами
  • Цепной
  • Клещевой или серповидный

Если производить сравнение, то напрашивается вывод, что съемник с регулируемым захватом будет самым лучшим и рациональным. На самом деле, это не так. Дело в том, что такой съемник рассчитан на определенный диапазон размеров, к которому фильтр другого автомобиля попросту не подходит, во-вторых, из-за большого количества регулировочных приспособлений для него, подобраться из-за которых удается не всегда. Ведь подкапотное пространство очень узкое и не всегда позволяет установить на элементы длинные инструменты.

Где можно использовать подобный универсальный ключ

Такой инструмент можно применять во многих работах. Если длина цепи позволяет, его можно использовать для откручивания масляного фильтра в автомобиле. Да и вообще, его удобно применять в труднодоступных местах, где нет возможности работать газовым или разводным ключом.

Есть другой вариант изготовления подобного инструмента, где к гайке приваривается только одна сторона цепи. На обратном конце гайки приваривается крюк, за который будет цепляться цепь. При этом здесь используется цепь длиннее. Это позволяет регулировать диаметр окружности в зависимости от необходимости.

Но даже простейший вариант универсального инструмента, рассмотренный сегодня, позволяет выполнять различные работы, недоступные обычному ключу. А начать проверку работоспособности приспособления можно с той же рамы велосипеда, с которой была снята цепь. К примеру, можно попробовать открутить гайку каретки педалей.

ФОТО: YouTube.comКлюч идеально подгоняется под гайку, при этом максимально плотно зажимает её

Интересно, что удалось даже немного затянуть гайку каретки, несмотря на то, что велосипед долгое время пролежал на сыром чердаке.

Ещё одно преимущество ключа

Иногда бывает невозможно открутить пластиковые детали, например, при замене фильтрующего элемента для воды. Понятно, что газовый ключ здесь явно не помощник – давление просто раздавит пластик. А вот нашим приспособлением это сделать можно за счёт равномерного распределения давления по всей окружности пластиковой крышки.

Вообще, подобный инструмент очень удобен в использовании. При этом с его помощью можно открутить даже небольшие гайки. А вот для откручивания более крупных, и особенно прикипевших деталей, самодельный ключ придётся усиливать, делать более мощным.

ФОТО: YouTube.comТаким универсальным инструментом легко откручивать даже хрупкие пластиковые детали

Можно ли выкрутить без ключа

Если у владельца отсутствует специальный инструмент, то каретка разбирается подручными средствами:

  1. Разводным или газовым ключом или специальными клещами. Чашка зажимается губками с усилием, а затем предпринимается попытка прокручивания детали. Для снижения силы трения в резьбу предварительно заливается раствор WD-40. Затем по аналогичной методике из стакана извлекается корпус с шарикоподшипниками и валом. Способ подходит для снятия кареток Hollowtech 2 или аналогов, имеющих гайки с внешними выемками.

  2. Стальным слесарным зубилом. Наконечник упирается в паз гайки, а затем по инструменту наносятся легкие удары молотком. Резьба предварительно очищается от загрязнений и обрабатывается составом с повышенной проникающей способностью (WD-40).

Обе методики приводят к деформации чашки и корпуса каретки. Повторно использовать деталь невозможно. При неаккуратной работе возможно повреждение внешней части рамы или смятие кромки стакана: в этом случае возникнут сложности при установке нового узла.

Если у владельца нет съемника, то рекомендуется отдать велосипед в специализированный сервисный центр или приобрести инструмент, поскольку корректно завернуть чашку и кожух подручными приспособлениями невозможно.

Разводным ключом пользуемся с осторожностью.

Конструкция и способ применения съемника «чашка»

Этот тип съемников выпускают под фильтры всех размеров, но каждый отдельный инструмент предназначен для откручивания очистителей только какого-то одного диаметра. Поэтому при покупке чашки надо быть особенно внимательным. Этот ключ должен идеально подходить к устанавливаемым на двигателе автомобиля фильтрам. Даже разница в несколько миллиметров превратит чашку в бесполезный аксессуар.

Владельцы автомастерских приобретают сразу целые наборы этих съемников, включающие в себя до 30 ключей для фильтров различных диаметров. Такие комплекты поставляются вместе с чемоданчиком, в котором чашки удобно разложены по номерам типоразмеров.

Набор ключей «чашка» для снятия очистителей масла

Съемники масляного фильтра «чашка» в своем «донце» имеют квадратное отверстие под наконечник торцевого ключа. Некоторые производители дополнительно изготавливают «донце» шестигранным – под накидной инструмент. Многие съемники, в первую очередь их наборы, поставляются с наконечником под отверстие «чашки», на который одевается ключ, а некоторые – в комплекте со всем необходимым инструментом, включая накидной и торцевой.

Съемник «чашку» одевают на ребристый верх фильтра широкой открытой частью, на внутренней окружности которой есть грани. Они по количеству и размерам должны совпадать с имеющимися на очистителе. В противном случае съемник сядет неплотно, и откручивание фильтра будет затруднено или станет невозможным. «Чашка» считается наиболее удобным инструментом. Она сама по себе компактна и с ней, как правило, легче «подлезть» к фильтру. Причем правильно подобранная «чашка» никогда не проскальзывает относительно окружности корпуса фильтра, что иногда случается с некоторыми другими видами съемников.

Как сделать ключ из велосипедной цепи

Сегодня сделаем очень простую и полезную самоделку, которая пригодится автовладельцам. Это будет универсальный ключ для снятия масляного фильтра. Сделаем его из велосипедной цепи. Мы имеем старый велосипед, с которого нужно снять цепь. Подключим болгарку и отпилим. Также для самоделки понадобится кусок трубы, который будет использован в качестве ручки. Для начала проверим два сквозных отверстия. Можно даже пробить гвоздем. Задача сделать как можно быстро, просто и из подручного материала. Понадобится гвоздь, он выступит в качестве фиксатора.

Цепь немного укротим. Оставим приблизительно 30 см.

Как работает приспособление? Берем цепь. Вставляем в импровизированную рукоятку. Загоняем гвоздь между звеньями, чтобы фиксировать цепь. Простой ключ станет идеальным помощником при обслуживании вашего автомобиля. Посмотрим, как он работает. Масляный фильтр на ваз 2114. В интернете можно купить устройство, которое надевается с помощью ключа, легко откручивается. Но чтобы не тратить деньги, достаточно сделать этот интересный ключ. Мы подобрали цепь под нужный размер фильтра. Вставили в металлическую трубку и зафиксировали гвоздиком. Не надо никакой сварки, суматохи. Всё делается легко и просто. Хоть масляный фильтр и располагается практически под двигателем, удобно залезть и повернуть рукоятку, тащить против часовой стрелки. Фильтр пойдёт вместе с ней. Гость можно загнуть, обмотать изолентой, чтобы удобно держать.

Prokaznik Show.

Простой самодельный универсальный ключ из велосипедной цепи: фото пошагового изготовления самоделки своими руками.

Самый простой универсальный гаечный ключ можно сделать за несколько минут, ключ очень хорошо крутит гайки несмотря на свою простую конструкцию. Самоделка всегда пригодится для работ в гараже, поэтому рекомендуем сделать её и пользоваться.

Для изготовления ключа понадобится отрезок квадратной трубы 25 х 25 мм, длинной 30 см, (использовать желательно именно трубу с квадратным сечением) и кусок мотоциклетной или велосипедной цепи длинной около полуметра или чуть больше.

Берём цепь, прикладываем к наружному краю трубы 2 — 3 звена и привариваем сварочным аппаратом.

Ну вот и всё, универсальный гаечный ключ готов к использованию.

Просовываем цепь в трубу и накидываем на гайку, можем крутить.

Цепь плотно обжимает гайку по всей поверхности и не слизывает грани гайки.

В этом видео, автор подробно показывает как сделать универсальный ключ из велосипедной цепи.

Написал в заголовке «универсальный гаечный ключ» и круто засомневался. Какой это ключ, когда речь идет о самой настоящей всемогущей отмычке-открывашке-крутилке, которую можно изготовить за пару минут из старой и никому ненужной велосипедной цепи. Имея такое самодельное приспособление, можно больше не гуглить и не яндексить что-то типа «универсальный гаечный ключ купить». У вас под руками окажется поистине всемогущий инструмент, если возьмете в руки ржавую цепь и решитесь приложить совсем немного усилий.

Итак, поехали. Сначала расскажем, как делается эта приспособа, а потом на нескольких примерах покажем, как она способна сворачивать горы.

Съемник/ключ для автомобильного масляного фильтра

Всем привет. В сегодняшнем обзоре речь пойдет об универсальном съемнике (ключе) для автомобильных масляных фильтров. Покупался данный ключ мою на Aliexpress в преддверии предстоящего планового ТО автомобиля. Данный товар может быть интересен тем, кто пытается что-то делать с машиной собственными руками, тем же, кто ездит для замены масла на СТО — читать дальше особого смысла нет.

Итак, причиной совершения данной покупки стало расположение фильтра. В моей машине он находится снизу и расположен так, что хорошего доступа к нему нет. С одной стороны он закрыт подрамником, а с другой — картером двигателя. Так что использовать проверенный годами метод с использованием кожаного ремня тут не получится. Именно это и побудило меня к поискам нужного съемника.


После непродолжительных поисков на Aliexpress был найден подходящий лот. На момент совершения покупки стоил он несколько дороже $2,22 против сегодняшних $2,17. Отправил его продавец без полноценного трека, но посылка отслеживалась на территории Китая. Эту информацию каждый желающий может посмотреть здесь.

В пути посылка провела примерно месяц, после чего была благополучно получена в моем почтовом отделении.

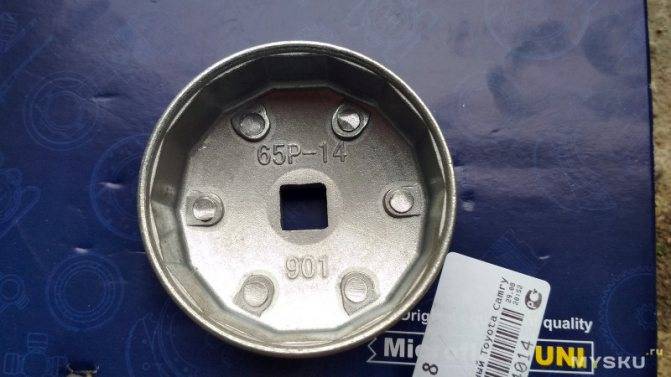

Внешне съемник совершенно ничем не отличается от того, что можно увидеть на страничке продавца.


К качеству изготовления претензий у меня нет, литье выполнено достаточно неплохо. Все ровное, выглядит аккуратно. Материал изготовления — нечто очень сильно напоминающее алюминий. Съемник легкий, но в то же время достаточно прочный (пришлось сбивать его со снятого фильтра — следов на съемнике не осталось). Он может быть использован как в связке с обычным воротком, так и с трещоткой. Может быть одета головка на 26, или в отверстие вставлен стандартный удлинитель из набора инструментов.


Размер отверстия 14*14 миллиметров, так что стандартные воротки подходят отлично.


Внутренний диаметр съемника 64 миллиметра.


К слову, на внутренней части съемника имеются надписи, указывающие на его размеры: 65P-14. Что означает «901» мне, к сожалению, не известно.


В принципе, больше ничего интересного во внешнем виде съемника нет, а значит можно переходить к его практическим испытаниям. К сожалению, из-за того, что все руки у меня были в масле, фото процесса нет, но есть фотография результата:


На старый фильтр «Mahle OC 217» ключ подошел идеально. С его снятием и установкой нового проблем не возникло, да и времени ушло очень мало. Но тут следует помнить о том, что корпус фильтра должен быть соответствующей формы (под ключ). В противном случае данный съемник никак не поможет.

Подводя итог всему, что тут было написано, могу сказать, что данный съемник пригодится тем, кто сам обслуживает свой автомобиль. Если фильтр находится сбоку или к нему имеется свободный доступ, то можно обойтись и без данного ключа. Есть куча разных вариантов. Но если вокруг фильтра свободного места мало (как в моем случае), то съемник очень даже выручает. Конечно, можно было бы пробить корпус отверткой или придумать еще что-нибудь, но на это ушло бы гораздо больше времени, да и отработанного масла вытекло бы куда больше. Так что покупкой я остался доволен. Потратив $2 на покупку, можно начинать экономить на поездках на СТО, которые берут за замену масла $5-10. К слову, у нас за нечто подобное просят 55 белорусских рублей (около $28)!!!

На этом все

Спасибо за внимание и потраченное время

Вид 2: Замок цепи с 2-мя симметричными частями

Самый распространенный и удобный вид замков. Устанавливаются практически на всех современных многоскоростных велосипедных цепях. С этими замками часто случаются сложности при снятии. Когда я снимал такой замок руками в первый раз, то разбил руки в кровь, но замок так и остался на месте. Чаще всего встречается на цепях KMC, Sram, FSA. Что удивительно, Shimano такие замки не использует. Используются практически под любое количество скоростей от 1 до 11.

Как установить замок цепи с 2-мя симметричными частями

Поставить замок очень просто. Его не нужно защелкивать, так как мы это сделаем как только надавим первый раз на педаль. Но можете попробовать потянуть цепь в разные стороны, чтобы услышать щелчок замка. Главное, убедиться, что все части замка вошли друг в друга.

Как снять замок цепи с 2-мя симметричными частями

Чтобы снять симметричный замок, вам потребуются обычные плоскогубцы. Загибаем цепь так, чтобы она напоминала букву «П», где вершина буквы и есть наш замок. В этом положении нам нужно надавить на замок плоскогубцами наискосок (по диагонали), чтобы сдвинуть две части замка (прижимать плоскогубцами со сторон, где из щечки выходит пин). Метод работает идеально! И руки целы, и времени занимает 15 секунд.

Подробнее смотрите на видео:

Есть еще способ снятия с помощью рук , веревки или тросика — это когда пины обматывают веревкой и потом стягивают, но обычно «тугие» замки такими способами не открываются.

Делаем универсальный гаечный ключ: минимум слов и максимум фото

Для изготовления этого фантастически простого инструмента потребуются:

  • ненужная велосипедная цепь;
  • деревянный брусок такой толщины, которая позволяет свободно ухватить его рукой;
  • достаточно длинный винт с гайкой;
  • сверло диаметром, соответствующим размерам винта.

От деревянного бруска отмеряем кусок длиной, слегка превосходящей ширину ладони.

Аккуратно отрезаем отмеренный кусок.

В 2-3 см от края намечаем место для крепления цепи.

Подбираем сверло диаметром, соответствующим размеру винта.

Высверливаем сквозное отверстие, в которое свободно войдет винт и вставляем его туда. Затем берем цепь, из которой будет изготовлен наш ключ гаечный универсальный, и находим в ней разборное звено, позволяющее разомкнуть ее.

Шилом снимаем стопорящую накладку, разбираем разборное звено, а затем раскрываем цепь.

Одно из крайних звеньев раскрытой цепи надеваем на хвостик винта.

Звено фиксируем с помощью гайки, которую затем хорошенько зажимаем.

И вот наш универсальный гаечный ключ, купить который мы только что намеревались, уже готов. А теперь посмотрим, как работает наш чудо-инструмент и как им пользоваться.
