Водопровод в квартире: устройство, замена, прокладка, подключение

Процедура демонтажа коммуникаций

Для выполнения демонтажа необходим точный алгоритм действий. Только соблюдая последовательность, можно качественно выполнить работу.

Обрезка и снятие труб

Нужно отсоединить все устройства сети — краны, сливной бачок, ванну, унитаз, отопительный котел. Потребуется разобрать старые коммуникации на отдельные части.


Чтобы сделать демонтаж, нужно разобрать старые коммуникации.

Канализационные трубы крупных диаметров уплотняются в разводных стаканах. Удалить их с помощью простого инструмента не получится, придется обрезать болгаркой.

Замена запорных кранов и сливной системы

Замена трубопровода предусматривает перекрытие водоснабжения. Если отключить весь стояк, то воды не будет во всех квартирах подъезда, присоединенных к нему.

Запорный кран, перекрывающий воду в помещении, следует менять сразу после демонтажа старой системы. Для этого нужно предварительно перекрыть стояк. После монтажа вентиля на помещение требуется его перекрыть, подать воду.

Извлечение дюбелей и прокладка штроб

Перед монтажом нужно извлечь из стены дюбели, которые служили держателями для старых компонентов. Если прокладка предусмотрена закрытого типа, то потребуется прокладывать штробы

Причем неважно, какого типа схема водоснабжения — параллельная или последовательная. Нужно обеспечить доступ к запорному крану, чтобы можно было перекрыть воду


Перед монтажом придется прокладывать штробы.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

ГМС, колбовый фильтр и аквастоп

ГМС, или гидромагнитная система, давно используется в промышленности для подготовки воды к фильтрации. В быту это устройство, не вдаваясь в подробности, переводит примеси в воде в тонкую взвесь, которая далее оседает в фильтре в виде шлама и периодически удаляется. ГМС абсолютно безвредна, не требует электропитания и ухода в процессе эксплуатации, но обязательно требует установки счетчика воды в антимагнитном исполнении (такие дороже) и, после себя по току воды, комбинированного колбового фильтра.

Колбовый фильтр состоит из трех последовательно соединенных секций: в первой собирается шлам, вторая удаляет хлор, в третьей происходит тонкая очистка воды и ее умягчение

Последнее (воду из крана давно уже никто не пьет) особенно важно для бойлера стиральной машины

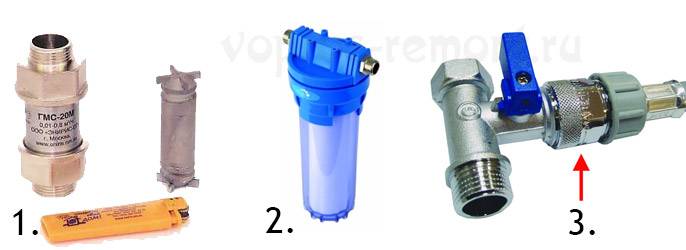

ГМС (1), магистральный колбовый фильтр (2) и авквастоп (3)

ГМС с колбами стоят немало, однако хорошо берегут не только технику, но и здоровье. Жалуйся или нет, возмущайся – не возмущайся, а питьевая вода прочно держится в десятке самых дефицитных ресурсов мира, и глобальных программ, способных вывести ее качество на уровень хотя бы середины прошлого века, нет и не предвидится. В общем, спасение утопающих – дело рук самих утопающих.

Аквастоп тоже полезное устройство, тоже не требует электропитания и ухода, но функция его другая. При резком усилении тока (прорыве) воды аквастоп срабатывает и его клапан отсекает всю квартиру от стояка. Аквастопы бывают разных систем, в том числе и электродинамические, так что антимагнитный счетчик при установке аквастопа тоже нужен.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Коллекторная разводка – что это такое?

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к Коллекторная разводка трубраспределителю (коллектору).

Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам.

Трубы

В настоящее время для устройства внутреннего водоснабжения используют различные виды трубопроводов:

  1. Металлический трубопровод. Обладает достаточной прочностью и долговечностью.Соединения трубы имеют резьбовые (муфты, сгоны), или сварные. В современном строительстве используются редко по причине высокой стоимости, большого веса и высокой трудоемкости монтажа.
  2. Полипропилен. Полипропиленовая труба из толстого, прочного пластика отвечает всем требованиям современных систем водоснабжения и отопления.Трубы надежно соединяются методом спайки, при помощи специального сварочного аппарата с набором насадок под разный диаметр. Разнообразие фитингов и элементов позволяет собирать от простых систем до достаточно сложных.Срок службы трубы при правильном подборе и монтаже составит более 50 лет. Трубы подходят для скрытого монтажа, так как прочность мест сварки такая же, как и на сплошных участках.

Важный момент: при монтаже полипропиленовых труб следует учитывать коэффициент теплового расширения, особенно для носителей горячей воды.

здесь

Металлопластик: установка

Один из простейших способов обустройства домашнего водоснабжения. Композитные трубки хорошо держат давление, легко гнутся при сборке, надёжно соединяются, если не были нарушены правила монтажа. Самые ходовые диаметры – 16 и 20 мм. Хорошо будет смотреться и открытая, и закрытая проводка. Рекомендуется использование коллекторной схемы.

Что понадобится?

  1. Материалы: специальные фитинги, крепёж для труб (хомуты, стяжки), лён и герметик.
  2. Инструмент:
  • труборез и трубогиб для металлопластиковых изделий;
  • специальные пресс-клещи;
  • разводной и шведский (газовый) ключи.

Как собрать трубопровод своими руками?

Сборка (как и в других случаях) начинается с создания схемы. Рекомендуется при планировании предусмотреть как можно меньшее количество тройников и переходников

Они уменьшают напор воды.
Важно тщательно просчитать длины всех элементов (отрезков труб). Произвести их нарезание и подготовку к монтажу: сгибание и зачистку торцов

При помощи калибра подровнять кончики заготовок.
При помощи цанговый или компрессионных фитингов соединить системы в единое целое.


Так выглядит соединение

Отличия монтажа:

  • с использованием цанг: на трубку надевается сначала накидная гайка с резьбой, а потом разрезное колечко. Всё это вставляется в фитинг и крепко затягивается;
  • с применением компрессионных фитингов: здесь роль колечка играет более широкая разрезная втулка. Она также ставится после гайки. При фиксации в штуцере необходимо приложить усилие;
  • пуш-фитинги: для создания соединения не понадобится инструмент. Трубка вставляется в элемент, происходит её фиксация. Препятствие протечкам достигается благодаря давлению воды, которое воздействует на клин и надёжно поджимает края трубки;
  • пресс-фитинги используются для создания постоянных соединений (без возможности разборки). Труба должна быть ровно обрезана и откалибрована. На неё надевают специальную гильзу, а внутрь вставляют фитинг. При помощи клещей обжимают всё вместе.

    Сборка пресс-фитингов

При сборке резьбовых соединений нужно использовать ленту-фум или лён.

Схема

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

  • места установки, а также размеры сантехники;
  • точную длину и положение всех труб;
  • места поворотов, а также углов изгиба труб;
  • где будут находиться водяные фильтры и счетчики;
  • максимально возможный в каждом месте диаметр коммуникаций;
  • количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

  • правильно сделанное соединение получается монолитным;
  • нет заужения диаметров трубопровода в местах пайки;
  • высокая ремонтопригодность;
  • длительный срок эксплуатации;
  • легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Выбор инструментов и демонтаж старого водопровода

Специалисты советуют приобретать все материалы с небольшим запасом (приблизительно 10%), чтобы восполнить переведённый материал во время прокладки водопроводной системы. Расход материалов формируется в зависимости от схемы разводки и от варианта монтажа.

Демонтажные работы стоит начинать только после приобретения всех необходимых инструментов и материалов. В случае если планируется не только замена водопроводной коммуникации, но и общего стояка, необходимо поставить в известность соответствующую инстанцию.

Как правило, для разводки воды выбирают современные полимерные трубы. Рассмотрим, какие инструменты понадобятся в такой ситуации:

  • паяльное оборудование;
  • ножовка или ножницы для труб.
  • дрель для выполнения отверстий под крепежи;
  • болгарка.

Для скрытой прокладки труб в стенах потребуется дополнительное оборудование, а именно — штроборез. Этот инструмент необходим для организации каналов в стене.

Разработка схемы водоразбора

Схема водопровода в квартире нужна в первую очередь для себя, чтобы не запутаться, не просчитаться и потом точно знать, где что – особого разрешения на эту работу не требуется. Но при регистрации счетчика инспектор водоканала может попросить взглянуть на схему, так что вычертить нужно правильно.

Полная схема водразбора частного дома

Полная схема по всем правилам – работа серьезная и для знающего специалиста; к примеру – на большом рисунке схема водоснабжения частного дома с летней кухней, необходимая, чтобы проект был утвержден. Но для замены труб в квартире так утруждаться не нужно, достаточно, чтобы на схеме было ясно видно и понятно:

  1. Трубы горячей и холодной воды, их тип и диаметр просвета.
  2. Приборы учета.
  3. Аварийные клапаны и сливы.
  4. Запорная арматура.
  5. Точки разбора с указанием потребителей.
  6. Резервные ветви и устройства.
  7. Направление тока воды.

Чтобы все это было понятно не только себе, или себе спустя год, определенные правила при вычерчивании нужно соблюдать. Разберем на примерах, см. рис. Слева – более-менее сойдет, но с замечаниями, справа – неправильно:

Упрощенные схемы водоразбора с ОШИБКАМИ

  • Схема справа выполнена в изометрии – для красоты, что ли? Пересечения труб ее запутывают, а представления о реальном расположении точек разбора она не дает: стиралка с бойлером выходят под полом.
  • Там же слишком много стрелок-указателей тока там, где и так ясно, куда течет, что тоже запутывает схему.
  • Там же – нечетко и не по правилам изображена запорная арматура с приборами учета.
  • Там же – не указаны тип и диаметр труб.
  • Там же – кто, где и когда видел, чтобы вода в бойлер подавалась сверху, а унитаз смывался через отлив?
  • Зато на схеме слева даже не специалисту ясно, что бойлер (6) – резервный. Замечание будет: «А где обратный клапан на горячую? Без него при прекращении подачи котел свою в горячий стояк погонит, если вентиль (10) не перекрыть». Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример произвольно, не по правилам оформления проектно-конструкторской документации, но совершенно понятно и без излишеств выполненной схемы водоразбора показан на следующем рисунке. Это еще и пример параллельного водоразбора; где гребенки, понятно.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

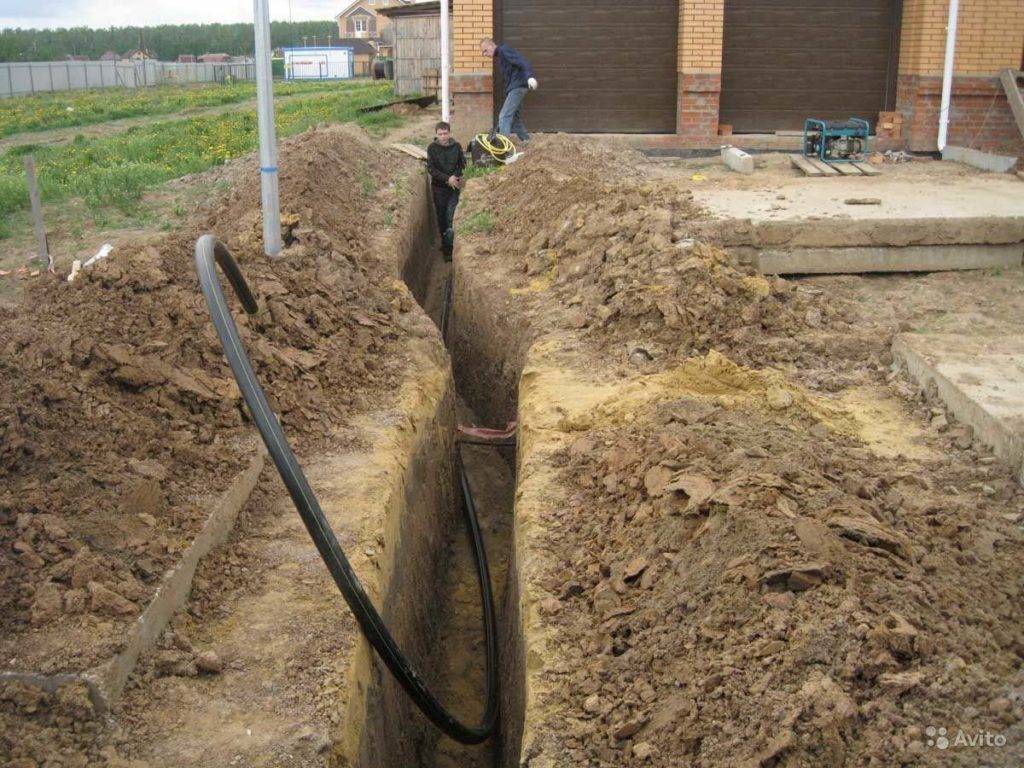

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

  • Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
  • Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

  • Пенопластовый утеплитель;
  • Стекловата;
  • Полистирольная «скорлупа»;
  • Базальтовая вата в цилиндрах.
  • Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Инструмент, материалы, демонтаж старого

Специальные инструменты для сборки квартирных трубопроводов описаны выше походу изложения. Для закупки материалов, ясное дело, понадобится расчет метража, номенклатуры и количества по месту. Демонтаж старых труб делается обычными способами. Его лучше делать после установки и регистрации водомера, чтобы надолго не отключать воду на этажи.

Дадим лишь один совет: не берите вентили с рычагом. Он выполнен из силумина или пластика и имеет свойство обламываться в самый неподходящий момент, как раз тогда, когда нужно срочно перекрыть. Берите шаровые вентили с рукояткой-«бабочкой». Круглые рифленые рукояти тоже не ломаются, но мокрые или потные руки по ним скользят.

Способы прокладки труб

узел водоснабжения в квартире

Разводку воды в квартире можно сделать своими руками, оставив ее открытой, или замуровать в штробах. Первый способ менее затратный по времени и стоимости – подходят трубы из любого материала, для крепления к стенам используют простые клипсы, а стыки всегда доступны для обслуживания.

Но открытые участки трубопровода могут портить дизайн, поэтому часто их прячут в стены или полы. Скрытая прокладка имеет ряд условий, которые влияют на выбор труб. Они должны быть с невысоким коэффициентом теплового расширения, либо иметь возможность свободно деформироваться при нагревании.

Нужно обеспечивать свободный доступ к стыкам для профилактического осмотра и ремонта, замены сантехники. Практичнее всего замуровывать трубы без стыков.

Убедиться в том, что трубы допустимо прокладывать скрытым способом, нужно перед покупкой, изучив приложенный сертификат.

Лучше всего помещать в стены армированные изделия, имеющие коэффициент расширения в 5 раз меньший, чем неармированные. Дополнительно их помещают в защитные чехлы или сантехнические гофры. Так компенсируются температурные деформации на ветках ГВС и предотвращается появление конденсата на участках ХВС.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

  1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
  2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
  3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
  4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
  5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
  6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Составление схемы разводки водопровода: что учитывать

Схема прокладки — это проект поступления горячей и холодной воды от центрального стояка к точкам разбора. Количество потребителей у каждого домовладельца разное. Упрощенный вариант включает раковину, умывальник, ванну и унитаз в туалете.

Схема разводки водопровода.

Планировки помещений последних лет предусматривают наличие 2 санузлов, что создает дополнительную нагрузку на систему водоснабжения. Кухня все чаще оборудуется посудомоечной и стиральной машиной, ванная — душевой кабиной с различным уровнем комфорта.

Прокладка может выполняться 2 способами: открытым и закрытым. В случае протечки или поломки прибора найти дефектный участок при скрытой проводке можно по наличию мокрого пятна на поверхности стен, а устранить без схемы разводки будет проблематично. Это одна из ключевых причин, по которой не стоит отказываться от составления исполнительной карты сантехнических работ.

Что для этого нужно знать:

  1. Материал трубопровода (сталь, пластик, медь, металлопластик).
  2. Размеры входного патрубка.
  3. Тип разводки и способы подключения (фитинговый, сварка, пайка и др.).
  4. Величина рабочего напора на входе в квартиру (понадобится при выборе материала).
  5. Для полимерных систем — количество соединений.
  6. Наличие мест пересечения с электропроводкой и возможные способы обхода.
  7. Точное место установки и тип бытового прибора.

Что сантехники называют точкой

Монтаж водопровода оценивают количеством точек подключения. Причем мнения о значении этого термина у заказчика и сантехника разные.

В широком понимании — это число бытовых приборов плюс запорная арматура. По мнению слесаря, к этому нужно добавить подвод холодной и горячей воды, а также врезку канализации, т. е., чтобы установить умывальник в сметном расчете, необходимо предусмотреть подсоединение 3 точек. Причем сборка самого прибора (корпус) оплачивается отдельно.

Типы трубных разводок

Разводка водопровода в квартире в зависимости от количества приборов может быть выполнена несколькими способами:

  • коллекторным;
  • тройниковым, или последовательным;
  • комбинированным (совмещенным).

Коллекторная схема предусматривает подачу воды через специально оборудованный распределитель. К нему через запорную арматуру подключают каждый из установленных приборов.

Коллекторная схема обеспечивает подачу воды с помощью специального распределителя.

Последовательная проводка осуществляется с помощью общей трубы, проложенной внизу по периметру помещения, а от нее через тройник отдельными сегментами подсоединяют сантехнику.

Комбинированный способ — это когда унитаз и умывальник в туалете подключают последовательно, а ванну, душ, стиральную машину — через коллектор.

Коллекторная разводка

По своей конструкции коллектор — это отрезок трубы, один конец которой подсоединен к стояку, а другой заканчивается шаровым краном для стравливания воздуха. По всей длине прибора установлены запорные краны, которыми в процессе эксплуатации можно выборочно начинать или прекращать поступление воды.

Применение коллекторной разводки позволяет получить следующие преимущества:

  1. Компактное расположение системы управления подачей.
  2. Постоянное давление в сети.
  3. В случае аварийной ситуации возможность отключения только одного прибора.

Тройниковая разводка

Тройниковый способ используют при малом количестве потребителей и открытой схеме прокладки. От стояка через коренной кран подключают трубу, от которой последовательно через отводы подсоединяют сантехническое оборудование.

Тройниковый способ применяется при небольшом количестве потребителей и открытой схеме прокладки.

Преимущества:

  • низкая себестоимость;
  • простота монтажа и возможность сборки конструкции своими руками;
  • компактность в сравнении с коллекторной системой.

Что еще нужно учесть

Помимо схемы и типа разводки, при прокладке водоснабжения необходимо определиться с трубами, из которых будет собрана магистраль. В зависимости от материального потенциала заказчика выбор материала можно осуществить в пользу металлопластиковых или полипропиленовых конструкций.

Оборудование домашнего водопровода из полимерных компонентов позволит избежать высокой трудоемкости и большого количества инструмента, необходимого при работе с металлическими профилями.

Если остановились на пластике, то помимо труб нужно рассчитать и приобрести необходимое количество соединений. Каждый из материалов предусматривает свой способ стыковки секций. Наиболее доступный метод для самостоятельной сборки — это соединение профилей и подключение приборов с помощью фитингов.

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Порядок замены

Замена водопровода производится в определенной последовательности. Работа «на глазок» и «по ходу дела» в непрофессиональном исполнении нередко заканчивается протечкой. План производства работ примерно таков:

  1. Выбор материала новых труб.
  2. Выбор схемы разводки горячей и холодной воды.
  3. Разработка схемы водоснабжения квартиры.
  4. Расчет диаметра труб по выбранным материалу и схеме.
  5. Подготовка монтажного инструмента.
  6. Закупка материалов.
  7. Сборка отборно-учетных узлов, монтаж их на стояки и регистрация.
  8. Демонтаж старых труб и сантехнических приборов.
  9. Подключение ГМС и аквастопа, если предусмотрено.
  10. Подключение колбового фильтра (с ГМС обязателен).
  11. Монтаж труб водопроводов горячей и холодной воды.
  12. Установка и подключение сантехники, прежней или новой.
  13. Пробная подача воды; устранение выявленных дефектов.
  14. Установка и подключение бойлера.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
