Удаление воздушной пробки спускниками
Спустить воздух из батареи отопления, а заодно и из труб, помогут автоматические или ручные спускники (краны Маевского). Сегодня они монтируются на все радиаторы, так как завоздушенность может проявить себя где угодно, даже если соблюдаются все нормативы и правила проведения монтажных работ. Стоит воздушный кран для радиаторов недорого, а пользы от него много – он позволит в любой момент прогнать образовавшийся воздушный затор.
Для того чтобы спустить воздух из батареи с помощью крана Маевского, необходимо определить место возникновения воздушной пробки. Делается это на ощупь, нужно просто ощупать отопительные приборы после запуска котла. Там, где вы обнаружите холодные участки, располагаются пробки, мешающие работе отопления – именно их нам и нужно удалить с помощью крана Маевского.
После того как будет определена локация пробки, необходимо повернуть кран и добиться выхода обнаруженного там скопления воздуха. Не забудьте подставить ведро или таз, чтобы не залить полы. Сигналом того, что вся воздушная пробка благополучно вышла, является струйка воды, сочащаяся из-под клапана. Пока вода пузыриться, это значит, что воздушные массы все еще выходят. Аналогичную процедуру проводим и на других батареях, где обнаружены пробки.
Проще всего установить на батареях отопления автоматические спускники воздуха. Их основные преимущества:
- Самостоятельная работа, не требующая вмешательства человека;
- Компактное исполнение – они не испортят интерьер;
- Надежность – будучи исправными, они не подведут.
Автоматические спускники позволяют спустить даже самые небольшие количества воздуха. То есть, они не допускают его накопления. А ведь накопившиеся воздушные массы не только препятствуют работе отопления, но и приводят к образованию коррозии.
Как выгнать воздух из системы?
Проще всего и если система сделана правильно, подойти к клапану, открыть его, выпустить воздух до момента, пока пойдет вода, и закрыть. Так делаю я в своей системе уже более десяти лет и меня все устраивает.
Это кран Маевского. Ему за это изобретение, наверное, Нобелевскую премию надо дать!
Действовать с этим клапаном нужно следующим образом. Одной рукой держим белую часть, ибо она будет болтаться и вода забрызгает наши стены. Второй рукой мы откручиваем винтик посередине. А как же мы держим кружку, в которую вода будет сливаться? Правильно! Третьей рукой!
Это усовершенствованный кран (см мои претензии к стандартному)
Заметьте, нет никакой гарантии того, что после накручивания, дырочка будет смотреть строго вниз. Но все равно лучше, чем обычный. Интересно, если стандартный кран выдумал гений Маевский, то кто этот кран выдумал? А вот, кстати, Маевский – это неизвестный герой. Кто-то придумал – и пошло.
Если система самотечная и в ней нет клапанов для спуска воздуха, но есть уклоны, то нужно ждать, когда воздух выйдет сам через расширительный бачок. При этом циркуляции в системе быть не должно. Система должна быть холодная. Ждать можно долго. Можно и день, и три дня, и неделю. Все зависит от длины магистралей, от диаметра труб и от крутизны уклонов. Такое ожидание характерно еще и при заливке системы сверху. Другими словами, если ваша система работает, но плохо, и вы хотели бы, чтобы пузыри вышли сами, то вам надо выключить котел, выключить мотор, если он есть, и дать системе остыть. Греющаяся система имеет циркуляцию и эта циркуляция будет мешать выходу воздуха на тех участках, где циркуляция и выход пузырей идут в разных направлениях.
Автоматические воздухоотводчики надо ставить в самых высоких точках отопления. Они не должны включаться в группу безопасности. Сейчас появились такие странные группы безопасности типа трезубцев. На одном зубе манометр, на другом аварийный клапан, на третьем воздухоотводчик. Я считаю этот трезубец глупым и наглым ходом по вытаскиванию из нас лишних денег. Воздухоотводчик на этом трезубце лишний. Его включили для того, чтобы денег лишних с нас срубить. На выходе из котла воздуха не бывает. Воздух скапливается в самых верхних точках. А котел этой верхней точкой не является. Котел – это, можно сказать, продолжение обратки. А в обратке воздуха не бывает.
Воздухотоводчик лишний, но зато какая красивая деталь!
Можно ли выгнать воздух сильным напором воды?
Теоретически можно, на практике очень трудно. Для этого нужен мощный насос с большим давлением (больше двух атмосфер). Выгнать таким образом можно воздух только из открытой системы. Еще в системе не должно быть слишком много ветвей, или те ветви, которые не прогоняются, надо закрыть. Обычно при этом методе сильно переливается расширительный бачок. Нужно большой опыт и искусство, чтобы этим методом пользоваться.
Изгнание воздуха сливом воды
А вот это самый популярный способ “прокачки” самотечных систем. Сливается большой объем воды снизу с одновременной заливкой сверху. Пузырь, таким образом, сдвигается, разбивается и выводится из того места, где он застрял. Этот метод олицетворяется с мучениями русского (не знаю, как у других народов) народа с самотечным открытым отоплением.
Надеюсь на успешное решение проблем воздушных пробок в вашем отоплении.Дмитрий Белкин.
Статья создана 14.09.2015
Как бороться с воздушными пробками
Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.
Как спустить воздух в многоэтажном доме

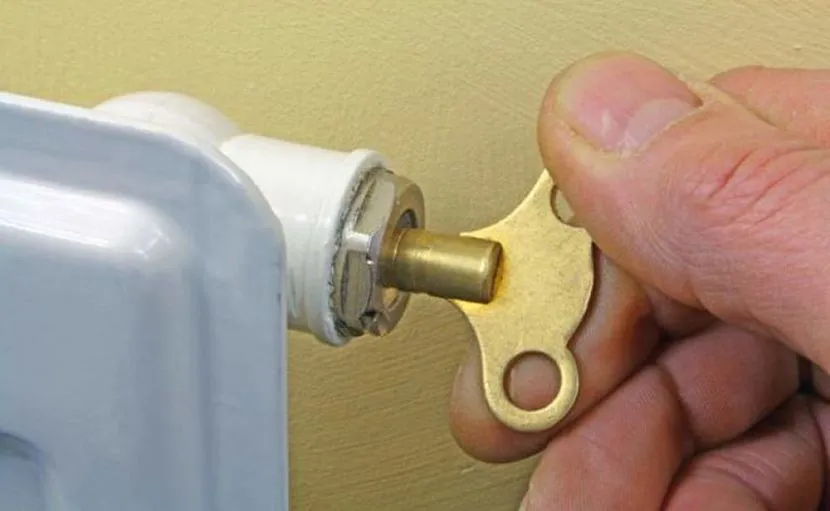

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru
В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.
При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.
Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru
Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.
Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

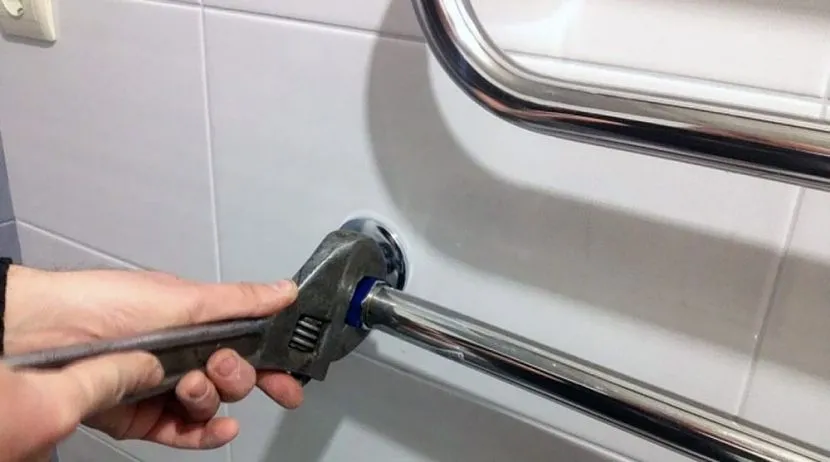

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru
Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.
Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.
Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.
Стравливание воздуха из общедомового контура
Если у вас нет возможности самостоятельно спустить воздух в домашнем контуре отопления, то сделать это могут, и должны, работники коммунальной службы. Вообще это выполняют ещё на стадии запуска полностью или частично сброшенного контура. Одну задвижку оставляют закрытой, а вторую открывают. Через сбросник, со стороны отопительного контура, соединённый с канализацией происходит слив теплоносителя. О том, что из системы вышел воздух можно судить по равномерному, без воздушных пузырей, водному потоку в сбросе.
ФОТО: i2.wp.comВоздух можно стравить из общедомовой системы в подвале
Как стравить воздух, если нет запорной арматуры
Жилой фонд в основном состоит из домов ещё «советской» постройки, а соответственно и радиаторы отопления в них установлены с того времени. В таких батареях не предусмотрены воздухоотводчики, а просто установлена заглушка. Вот через неё мы и будем стравливать воздух из отопительной системы. Чтобы всё прошло нормально и безопасно, следует действовать по следующему алгоритму:
- Перед выполнением всех работ по развоздушиванию отопительной системы сначала перекрыть стояк подачи теплоносителя.
- Приготовить ведро, тряпки, разводной ключ, паклю или ФУМ-ленту, а также WD-40 или растворитель.
- Поставить ёмкость под заглушку и обмотать ветошью батарею вокруг неё, чтобы уменьшить напор воды.
- Как правило, заглушки на радиаторе отопления закрашиваются с остальным обогревательным элементом. Поэтому нужно обработать стык преобразователем ржавчины ВД-40 или растворителем.
- После нанесения преобразователя нужно подождать 15–20 минут и попробовать открутить заглушку разводным ключом. Не стоит прикладывать больших усилий, чтобы не сорвать резьбу, и нельзя выкручивать заглушку полностью, достаточно будет отвернуть её на 1–2 оборота.
- Поскольку резьба может быть лево- или правосторонней, поэтому заглушку следует проворачивать в разных направлениях.
- Постепенно откручивая заглушку радиатора отопления необходимо прислушиваться – не пошёл ли воздух. Дополнительно можно подставить руку, чтобы ощутить воздушный поток из батареи.
- После того как стравится воздух, должна пойти вода. Следует спустить 5–10 литров жидкости, затем для улучшения герметичности обмотать ФУМ-лентой или паклей заглушку против резьбы и плотно закрутить её обратно.
ФОТО: vdome.clubРазвоздушивание путём откручивания заглушки на чугунной батарее
Развоздушивание отопительной системы частного дома
Не во всех частных домах установлены радиаторы отопления с кранами Маевского. Поэтому для стравливания воздуха можно воспользоваться спуском через расширительный бак закрытого или открытого типа, который является обязательным элементом каждой отопительной системы. Первый тип расширительного бачка прост в эксплуатации, а завоздушивание, как правило, является следствием снижения уровня жидкости в нём. Чтобы устранить проблему, достаточно добавить в ёмкость недостающее количество теплоносителя.
ФОТО: avtonomnoeteplo.ruДля удаления воздушного пузыря в системе отопления иногда достаточно долить жидкость в расширительный бак
Если у вас установлен расширительный бак закрытого типа, то спускать воздух придётся через радиаторы отопления. Однако перед этим нужно заполнять систему теплоносителем до тех пор, пока из контрольной трубы, выходящей из бачка, не выльется не менее 10 л жидкости. После этого снова запускаем отопление. Если развоздушить систему таким способом не удалось, то придётся стравливать воздух через радиаторы.
Стравливание воздуха из стальных радиаторов
Развоздушить стальные батареи советского образца можно посредством использования самонарезающего винта. Для этого нужно обмотать саморез у головки ФУМ-лентой и при помощи дрели или шуруповёрта закрутить его в стенку радиатора отопления. После, нужно вывернуть винт на 2–3 оборота, стравить воздух и затянуть обратно до упора. Чтобы не срезать резьбу, воспользуйтесь трещёткой на шуруповёрте. Стоит помнить, что это временная мера и после окончания отопительного сезона нужно обязательно установить на место винта кран Маевского или автоматический воздухоотводчик.
ФОТО: avatars.mds.yandex.netИногда помочь может обычный саморез
Сценарий 1: многоквартирный дом, нижний розлив
Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.
Нижний розлив: подача и обратка отопления проложены по подвалу.
Решение 1: запуск элеватора на сброс
Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.
Для этого он перепускается на сброс:
- Одна из домовых задвижек открывается, вторая остается закрытой;
- Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.
О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.
Решение 2: воздушники
В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.
Воздушник вполне может выглядеть вот так.
Сброс воздуха из стояка выглядит так:
- Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
- Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
- Дождитесь, пока воздух не сменится водой;
- Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.
Таинство стравливания воздуха.
Несколько важных моментов:
- Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
- Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;
Выкручивать воздушник можно только при сброшенных стояках.
Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;
Латунный воздушник образца 70-80 годов.
Решение 3: перепускание стояка на сброс
Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?
Парные стояки можно попытаться перепустить из подвала.
Для этого:
- Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;
Идеально. Оба парных стояка укомплектованы сбросниками.
- Перекрываем вентиля на обоих стояках;
- Откручиваем заглушку на одном из них;
- Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
- Полностью открываем установленный сбросник;
- Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.
Тонкости есть и здесь:
Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;
Разводка с холостым стояком обратки.
- Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
- Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.
Спуск воздуха из отопительной сети
Теперь разберемся, как убрать завоздушенность системы отопления. Чтобы можно было спускать воздух из отопительной сети, на этапе монтажа устанавливаются специальные приспособления и краны.
Воздушный сепаратор
Сепаратор предназначен не для спуска воздуха, а для выделения из теплоносителя растворенного кислорода. При нагревании воды кислород образует мелкие пузырьки. Сепаратор можно установить в любой точке сети. При прохождении теплового носителя через это приспособление растворенный кислород преобразуется в мелкие пузырьки, которые собираются и выводятся из контура.
Воздушный сепаратор является составным элементом сепараторного узла. Он монтируется в подвале многоэтажного дома. Усовершенствованные сепараторы выводят из теплоносителя воздух и очищают его от различных примесей и загрязняющих частиц. Эти приспособления чаще устанавливаются в домах с централизованными отопительными сетями.
Кран Маевского
Арматура устанавливается на отопительные приборы специально для развоздушивания контура. Достаточно просто открыть кран и стравить воздух.
Краны Маевского имеют штуцер. При его открывании обеспечивается доступ в отопительные сети. Поскольку пробки собираются в верхней точки сети или радиатора, этот кран устанавливается только на верхний патрубок. В многоэтажках краны Маевского монтируют на приборы, установленные в квартирах на последнем этаже.
Чаще эту разновидность арматуры используют в системах открытого типа с естественной циркуляцией, но и контуры с принудительным током теплоносителя не застрахованы от образования воздушных пробок. Краны защищают от снижения эффективности обогрева многоквартирного дома.
Для использования устройства не нужно привлекать специалистов. Чтобы провести спуск воздуха, под кран на пол подставляют ведро или таз. Вместо этого можно надеть на кран шланг подходящей длины и опустить один его конец в раковину или ванную. Это делают потому, что вместе с воздушными пробками выходит некоторое количество теплового носителя.
Автоматический воздухоотводчик
Эти устройства предназначены для спуска воздуха в автоматическом режиме (без участия человека).
Принцип работы автоматического воздухоотводчика следующий:
- Внутри прибора есть специальный поплавок, соединенный со штоком. Последнее устройство поджимается специальной пружиной.
- При заполнении корпуса воздухоотводчика теплоносителем поплавок оказывает давление на шток, перекрывающий поступление воздуха в отопительные сети. То есть при прохождении теплоносителем поплавка исключено завоздушивание системы.
- Если в корпус попадает воздушная пробка, которая движется по сети вместе с жидкостью, то шток открывает отверстие, и воздух выходит из контура.
Подобный принцип работы используется во всех автоматических воздухоотводчиках. При условии правильного монтажа устройство долго и исправно работает.
Но иногда даже такие простые и надежные конструкции дают сбой в работе:
- Если в сети циркулирует тепловой носитель низкого качества, то на штоке откладывается солевой налет. Из-за этого устройство неплотно закрывает проход, что вызывает протечки. Для решения проблемы достаточно снять крышку и тщательно очистить шток от налета.
- Иногда наблюдается подтекание теплоносителя в месте крепления крышки к корпусу. Такое бывает, если резиновая прокладка износилась. Для устранения течи просто замените прокладку.
Теперь вы знаете, как устранить завоздушивание системы отопления с помощью специальных приспособлений. Но иногда бывают такие ситуации, когда выявить место формирования воздушной пробки невозможно.
В этом случае воздух стравливают в процессе эксплуатации сети следующим образом:
- Если повысить температуру воды и давление в сети, то воздушные пробки перемещаются к месту, где их проще обнаружить и стравить с помощью специальных приспособлений.
- Сантехники с опытом работы могут ударами по трубопроводам выгнать пробку. Но этот способ могут использовать только опытные специалисты, потому что необходимо знать, где и как ударить по трубе. Более того, эта методика не всегда помогает решить проблему.
Если автономный отопительный контур часто завоздушивается, то проблему можно решить установкой автоматического воздухоотводчика. Некоторые разновидности систем нуждаются в обязательном монтаже кранов Маевского на каждый радиатор. Благодаря регулярному стравливанию воздуха отопительная система будет эффективно и бесперебойно работать.
