Особенности и схема изготовления бойлера косвенного нагрева своими руками
По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды в бойлере происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.
Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:
Принципиальная схема работы бойлера:
Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.
Варианты изготовления приборов своими руками
Предлагаем несколько простых для самостоятельного производства проектов, которые при желании можно сделать из металлических деталей с помощью сварки и электроинструмента.
Обзор теплообменника из газового баллона
Если установить самодельное устройство на буржуйку, эффективность обогрева в помещении вырастет на 30-40%. Чем меньше по площади гараж или мастерская, тем выше продуктивность работы прибора.
Предлагаем рассмотреть вариант, который идеально подходит для маленьких печей типа «буржуйка», активно применяющихся для отопления гаражей.
В целом из газового баллона получается довольно аккуратный и производительный теплообменник для печи, обогревающей небольшое помещение. Чтобы еще больше увеличить эффективность обогрева без кардинального изменения конструкции, на трубы можно установить вентиляторы, а количество труб увеличить до 4-5.
Фотообзор экономайзера Ферингер
В качестве образца для изготовления могут выступать заводские модели популярных производителей. Например, компания Ферингер, известная выпуском печей, предлагает готовые дымоходы, которые по своей сути являются теплообменниками.
Рассмотрим модели несложной конструкции. Все детали, из которых они состоят, можно сделать самостоятельно.
Главная идея, которую можно взять от передовых моделей Ферингер, – использование четырех труб вместо одной. Если печь уже установлена в гараже или подсобке, часть дымохода убираем, устанавливаем вместо нее четырехтрубный экономайзер – и температура в помещении сразу повышается на несколько градусов.
Самодельный воздушный конвектор
Предложенная модель полностью выполнена из стальных деталей. Это теплообменник, который по габаритам примерно в 1,5 раза объемнее дымохода.
Он представляет собой барабан с трубками, расположенными перпендикулярно дымоотводной трубе. Нержавеющая сталь выбрана не зря – она с легкостью переносит высокие температуры, хорошо чистится и не прогорает.
Для работы потребуются:
- стальная труба диаметром 30 мм (для изготовления 8 одинаковых отрезков);
- фрагмент трубы 50 мм (для центрального канала);
- металлический лист толщиной 2 мм (для изготовления 2-х круглых пластин и кожуха);
- банку из-под краски объемом 20 л (для переходника на дымоход).
Также необходимо приготовить инструмент для резки и сварки металла.
Это один из лучших вариантов воздушного теплообменника на дымоход печки для гаража или подсобки. Конструкцию можно упростить, вместо трубок приварив металлические перегородки, однако принцип действия останется тем же: нагретый воздух из дымохода будет дополнительным источником тепла для помещения.
Процессу изготовления непосредственно дымохода для печки-буржуйки посвящена рекомендуемая нами статья. Дымовую трубу сразу в ходе изготовления лучше снабдить теплообменником.
Виды устройств для дымохода
Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов. Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.
Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.
Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.
Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна
Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.
Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу
Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.
Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса
Трубы, проходящие сквозь топку.
Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более
При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.
Недостатки жидкостных теплообменников
К недостаткам описываемых устройств можно отнести:
Сложность изготовления и проведения расчетов
Перед проведением работ по созданию устройства важно учитывать площадь дома и другие параметры, которые могут влиять на эффективность работы системы.
Необходимость в постоянном слежении за такими параметрами системы, как давление теплоносителя и температура.
Увеличенный расход жидкости, связанный с испарением ее из расширительного бака. При этом в зимнее время, если дом пустует, жидкость необходимо полностью сливать.
Но следует отметить, что изготовить жидкостный теплообменник может практически любой человек, обладающий знаниями физики на школьном уровне
Но перед изготовлением устройства важно составить чертеж всей конструкции, в котором будут отображены размеры всех элементов.. При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить
Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.
При использовании жидкостного устройства следует помнить, что если дом не используется в зимнее время, жидкость необходимо полностью слить. Если этого не сделать, она превратится в лед, что может привести к разрушению труб и радиаторов. Если же теплообменник устанавливается в доме, который используется круглый год, об этом недостатке можно забыть.
Установка теплообменника на банную печь
Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

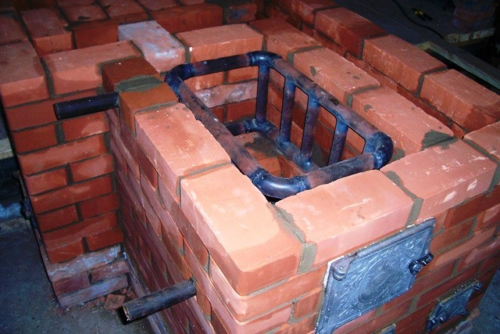

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.
Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.
Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.
Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.
Важно! Коробчатые и регистровые теплообменники устанавливают внутри банной печи так, чтобы уменьшить контакт поверхности металла с наиболее горячей частью фронта горения.
Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.
Схема подключения теплообменника для бани
Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:
- Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний – для отвода кипятка;
- Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.
Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.
Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.
Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.
Как подключить теплообменник к банному баку
Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.
Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см
Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.
Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.
Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30о. Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.
На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.
Монтаж печи с теплообменником – особенности проведения работ
Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.
- Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
- Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
- В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
- Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
- Дымоход выводят через обустроенное в крыше отверстие.
- Все места стыков качественно герметизируют.
Принцип работы
При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.
Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.
Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:
- Змеевик.
- Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
- Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.
Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.
У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.
Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:
- Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
- Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
- Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.
Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.
Принцип работы и конструкция
В настоящее время имеются разные варианты теплообменников для дымохода, конструкция и принцип работы которых, в общем похожи. Теплообменник состоит из полого корпуса с входными и выходными патрубками. В кожухе монтируется «тормозной» механизм, предназначающийся для отработанных газов. Как правило, это система установленных на осях клапанов с вырезами. Заслонки могут поворачиваться, создавая при этом зигзагообразный дымоход разной длины. Настройка клапанов дает возможность устанавливать наиболее эффективное соотношение теплообмена и тяги в дымоходе, при этом, не нарушая норм безопасности при эксплуатации. Есть и более простые модели теплообменников, без системы регулируемых клапанов.
Разновидности
Главная функция теплообменной конструкции — перенос тепла от дымохода к прогреваемому помещению
Важное условие — температура на его поверхности не должна снижаться, иначе будет образовываться вредоносный конденсат, который влечет за собой скопление нагара на внутренних поверхностях трубы
Большую сложность при изготовлении теплообменной системы составляет необходимость сохранения температурного баланса. В особенности с такой проблемой сталкиваются владельцы парилок, стремящиеся сделать все своими руками.
Классификация зависимо от конструктивных особенностей:
- Работающие на водяном носителе. Перенос тепла осуществляется при помощи естественной циркуляции воды по замкнутой системе.
- Теплоноситель — воздух. Прогретые воздушные массы под давлением вынуждены двигаться в определенном направлении.
На выбор конструкции влияют особенности банного помещения, печного устройства
В банях, саунах, лучше устанавливать два разных теплообменных устройства. На выходе из печной топки всегда держится самая высокая температура, поэтому в этом месте следует использовать водяной агрегат для сохранности тепла. Чуть выше можно установить воздушный конвектор. При таком комбинированном монтаже КПД системы увеличивается на 20–30 %.
Воздушный
Конструктивно устройство представляет собой цилиндр с полой внутренностью. Подключается он непосредственно к системе, обеспечивающей отопление. Для соединения используются специальные патрубки. Внутри цилиндра монтируется тормозное устройство, предназначенное для замедления движения газов, образовавшихся при сгорании топлива. Чаще в качестве «тормозов» используются заслонки, в которых проделывают небольшие отверстия для свободного движения воздушных потоков. Среди покупных моделей рекуператоров часто встречаются экземпляры с ручной регулировкой уровня тяги.
В основе работы воздушного теплообменника лежит принцип конвенции. В нижней части делается специальное отверстие. Проходя через него, низкотемпературные воздушные массы попадают в корпусную часть. Под воздействие высоких температур дымоходной трубы они быстро нагреваются, затем возвращаются в протопленное помещение. Уже через несколько минут в помещении ощущается заметное потепление. Преимущество воздушной конструкции — повышение производительности банной печи.
Самой простым вариантом воздушного обменника тепловой энергии является гофрированная труба. Ею оборачивают дымоотводную наружную поверхность. Воздушные масса гофры достигает высоких температур очень быстро. Изделие достаточно просто направлять в нужное помещение. Чтобы увеличить теплоотдачу, гофрированную трубу оборачивают в пищевую фольгу.
Водяной
Наиболее популярный тип водяного теплообменника — змеевик, внутри которого находится вода. Принцип работы основан на его постоянном контакте с дымоходной поверхностью. Трубки небольшой толщины, длиной не более 3–4 м вставляются в корпусную часть теплообменника, стыки изолируются ватой на основе базальта. Чаще змеевик изготавливают из меди, что обеспечивает высокий уровень теплопроводности. Трубка подключается к системе отопления, затем устанавливается на дымоход. Вверху помещается бачок для накопления жидкости, расширившейся под воздействием высоких температур.
Принцип работы водяного теплообменного агрегата:
- Высокие температуры, образовавшиеся внутри дымоходного канала, нагревают трубопроводную жидкость.
- Вода начинает двигаться по змеевику, попадая в отопительный радиатор.
- Происходит вытеснение низкотемпературной жидкости.
- Процесс повторяется заново, как только холодная субстанция вновь окажется в рекуператоре.
Главным достоинством такой конструкции является высокая продуктивность. Недостатки:
- Сложный монтаж. При установке нужно постоянно контролировать давление в отопительной системе.
- Сезонное использование. Зимой применять жидкостные конструкции нежелательно, поскольку теплоноситель может замерзнуть.
- Уменьшение тяги при низких температурах дымохода. Для получения нужного количества тепловой энергии потребуется повышение расхода топлива.
Варианты устройства и принцип работы теплообменных приспособлений
Выбор будет зависеть от того, проектируется ли печь с возможностью последующей установки теплообменника либо все работы придется начинать с нуля. В первом случае целесообразен вариант водяного теплообменника, устанавливаемого рядом с обычной нагревательной печью. Такой теплообменник будет включать в себя:
- Собственно корпус аппарата.
- Накопительный бак.
- Верхний и нижний отводы из рабочего пространства печи.
- Сливные краны теплообменника и системы.
Принцип работы теплообменника, обеспечивающего горячее водоснабжение и подключающегося к печи
Теплообменник на дымоход воздушного типа будет иметь совсем другую структуру:
- Корпус, снабженный входным и выходным патрубками.
- Система поворотных заслонок, которая будет регулировать скорость и давление отводимых продуктов сгорания.
- Элементы крепления корпуса в дымоходе.
Наличие поворотных заслонок, хотя и потребует более внимательного управления теплообменником во время его функционирования, взамен позволит увеличивать эффективность теплоотдачи уходящими газами вследствие направленного изменения путей их перемещения по дымоходу.
Выбор материалов для теплообменника
Поскольку дымовые газы, проходящие по дымоходу, имеют температуру до 300-350°С, то использование для изготовления корпуса обычной стали не годится. Долговечны теплообменники из нержавеющей стали (наиболее популярна марка 08Х18Н10 или AISI 304). Если финансовые возможности не позволяют сделать такой выбор, можно обойтись и оцинкованной сталью.
Теплообменник из нержавеющей стали под горячую воду подсоединяется к баку, размещаемому на стене
Однако при температурах более 200-250°С долговечность корпуса начнет уменьшаться. Более того, при дальнейшем повышении температур цинковое покрытие начинает интенсивно испаряться и в некоторых случаях может подсасываться внутрь жилых помещений, что очень опасно для здоровья.
Вместе с тем, второй вариант будет весьма целесообразен, если печь установлена в загородном доме и не предназначена для долговременного использования.
Способы установки теплообменника в дымоходе
Проще всего монтировать корпус под имеющиеся размеры дымохода, когда печь не работает. Внутри дымового канала монтируется корпус, с таким расчетом, чтобы уменьшение проходного отверстия не превысило 40%. Конечно, при этом возрастает тяга и более интенсивно протекает теплообмен, но и управлять таким процессом окажется намного сложнее.
Можно также прикреплять теплообменник и к печи, а потом обложить огнестойким кирпичом. Поскольку особых нагрузок на аппарат нет, то и кладку кирпича обычно производят «на ребро». Эффективность теплообменника будет зависеть от стенок корпуса — при увеличении их толщины аппарат разогревается медленнее, но зато затем работает более стабильно. В этом случае также снижаются потери на образование конденсата.
Схема монтажа теплообменника показывает особенности установки труб и заполнения бака водой
Стадии монтажа теплообменника своими руками
Внутри дымохода прокладывается змеевик из тонкостенных медных труб (менее удачный вариант — трубы из нержавеющей стали), по которым впоследствии будет прокачиваться воздух. Шаг труб выполняют таким, чтобы расстояние между осями смежных витков были не менее четырех-пяти диаметров трубы. При больших значениях происходят ненужные потери тепла, а при меньших увеличивается расход медных труб и проявляется эффект экранирования, следствием которого является перегрев трубопроводов.
На видео показано изготовление теплообменника на дымоход своими руками
Примеры установленных теплообменников в бане, ванной, деревянном доме
Гофровые насадки — самая простая конструкция теплообменника
Еще более конструктивно просто (хотя и менее привлекательно) теплообменник для целей отопления можно соорудить из гофровых стальных труб. Ими просто обвивают наружную поверхность дымохода, а для последующего перенаправления горячего воздуха в другие помещения дома можно использовать имеющуюся систему внутренней вентиляции. Теплосъем увеличится, если гофровые насадки сверху покрыть теплоизолирующим фольговым материалом.
Теплообменник из гофротрубы как можно ближе прикладывается к дымоходу и изолируется фольгой для съема и сохранения максимального количества тепла
Водяной теплообменник замкнутого типа
Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.
В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.
Самодельный змеевик
Самодельный водяной теплообменник
Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.
Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:
- Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
- Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
- Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
- Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.
Регистровый теплообменник

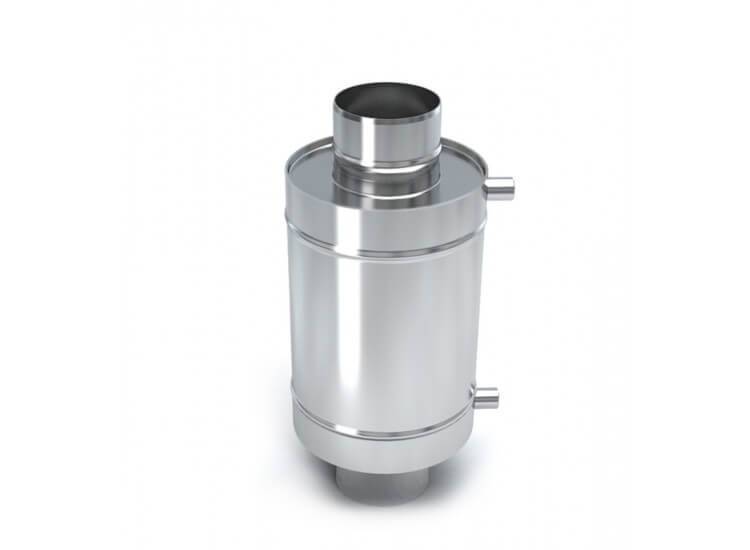

Заводской теплообменник
Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.
Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:
- Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
- Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.
Внутреннее устройство теплообменника
