Промежуточные варианты
Разумеется, шатровыми и вальмовыми крышами не исчерпывается все разнообразие видов кровли с несколькими скатами. Довольно интересными могут быть следующие нестандартные решения:
- Полувальмовые. Такая крыша объединяет в себе признаки двухскатной и вальмовой. Со стороны фронтона в верхней ее части присутствуют с двух сторон вальмы. Дополнительные скаты отлично справляются с атмосферными осадками и воздействием ветра, а на уровне вальм можно обустроить мансарду с окнами. Однако такой комбинированный вариант довольно сложен в проектировании и монтаже.
- Многощипцовые крыши. Такая конструкция считается одной из наиболее сложных в производстве. Она представляет собой несколько двойных скатов, состыкованных вместе в коньке. Обычно их используют в домах сложной планировки, с неодинаковыми по площади или высоте участками здания. Вариативность такой кровли практически бесконечна – тут может сочетаться как четыре одинаковых ската, так и огромное множество разных как по форме, так и по размеру. В такой кровле риск застаивания снега или воды сведен к минимуму, а многосоставная форма прекрасно противостоит воздействию ветра.
- Мансардная, или ломаная щипцовая. В ней имеется двухуровневая система скатов, излом, который делит кровлю на две части – верхний скат с пологим уклоном и нижний, с почти вертикальным. Плюсы такой конструкции – возможность устроить под ней просторную мансарду, минусы – плохая устойчивость к ветрам из-за большой площади.
- Бубновая. Ее скаты представляют собой ромбы, сложенные из двух одинаковых по размеру частей. Является вариантом классической четырехскатной крыши и хорошо подходит для квадратных зданий.
- Комбинированная. Такие крыши сочетают различные типы стропильных систем на разных своих участках. Одна часть может иметь два ската, другая иметь мансардную структуру и т.д. Обычно они используются в сложных домах с различной этажностью или нестандартной формой.
Виды крыш
Как говорилось выше, существует несколько видов крыш. Выбирая подходящий для конкретного строения вариант, стоит рассмотреть некоторые их них, чтобы знать, что они из себя представляют.
Различные типы крыш …
На сегодняшний день в строительной практике устраивают следующие основные виды крыш: двускатные, односкатные, двускатные с откосом, шатровые, мансардные, вальмовые четырехскатные, полувальмовые, многоскатные.
… от самый простых, до весьма сложных
Односкатная крыша
Этот вариант обычно применяется для покрытия гаражей или хозяйственных построек, но иногда такую крышу устраивают и для жилых частных домов.
Подобную конструкцию можно назвать одной из самых простых из всех существующих, особенно в тех случаях, когда уклон ската совсем небольшой. Если же в планах обустроить под крышей еще одно помещение, то конструкция несколько усложняется. Но тем не менее это вид крыш самый экономный по расходу кровельного покрытия и пиломатериала.
Двускатная крыша
Двускатный вариант крыши считается традиционным для жилых домов, дачных домиков и устанавливается чаще всех остальных видов. Видимо, это связано с тем, что такую крышу можно устроить при любой конструкции строения. Уклон скатов будет зависеть от расстояния между наружными стенами и расположения несущих стен внутри дома.

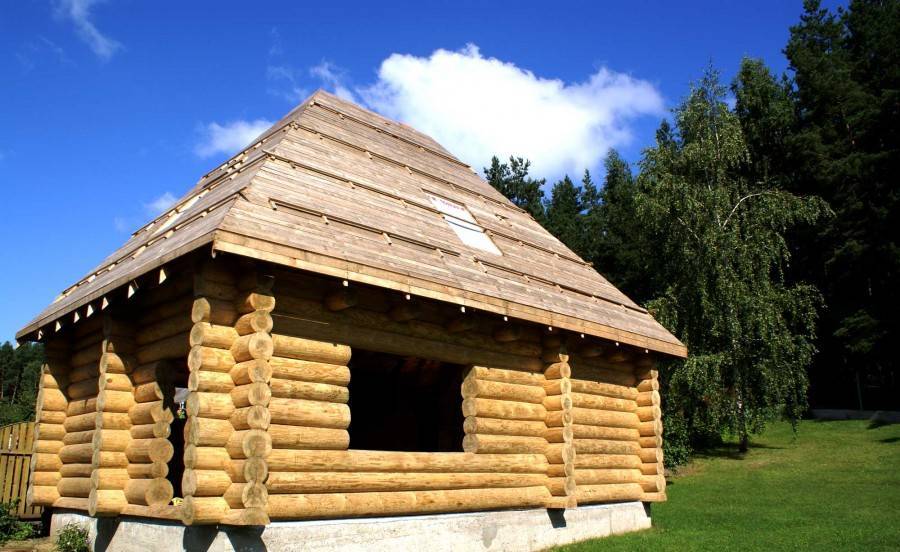

Шатровая крыша
Это достаточно сложная конструкция, которая почти не применяется в последнее время. Однако, если решено выбрать именно ее, то лучше применять для устройства балочно-затяжную систему с подкосами и стойками.
Крыша состоит из четырех равнобедренных треугольников — их вершины сходятся в одной точке. Шатровая крыша напоминает четырехгранную пирамиду или шатер, отсюда и пошло ее название.
Двускатная крыша со скосом
Такая крыша устраивается по схеме двускатной крыши, но имеет скосы разных уклонов в фасадной части.

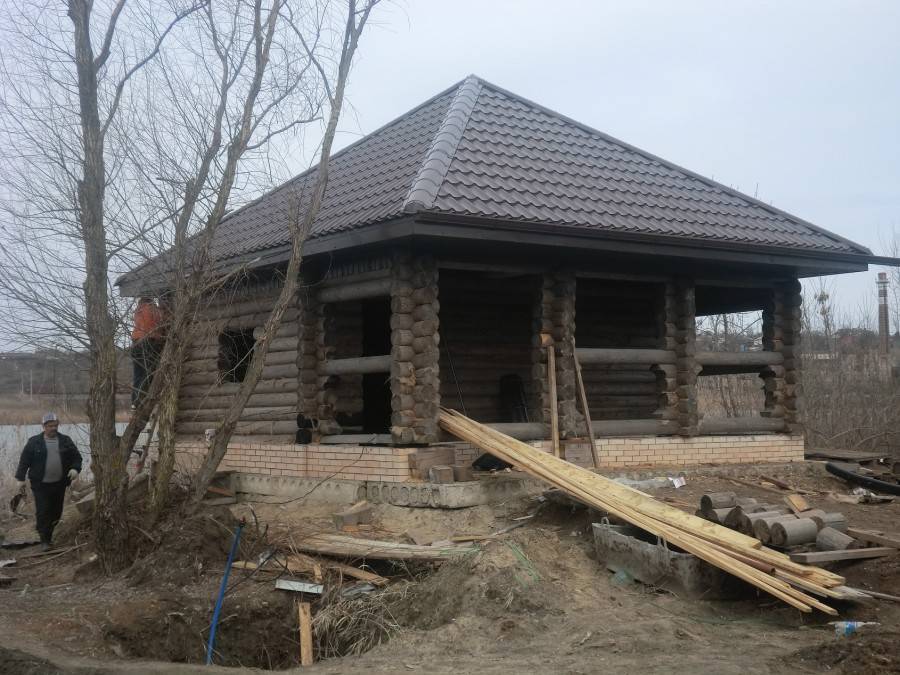

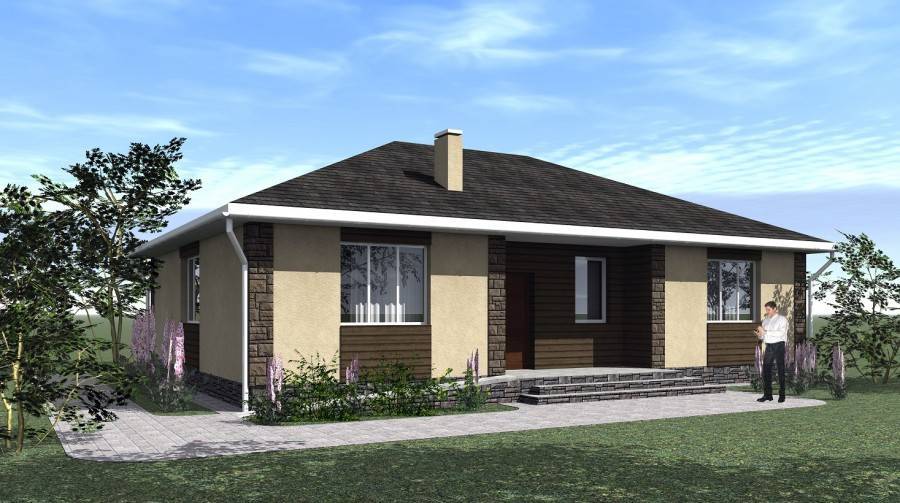

Вальмовая или четырехскатная крыша
Эта конструкция несколько напоминает шатровый вариант крыши, но, в отличие от него, в ней присутствует конек. Крыша довольно сложна в устройстве, и чаще всего для ее постройки используют схему с двойными затяжками и балками.

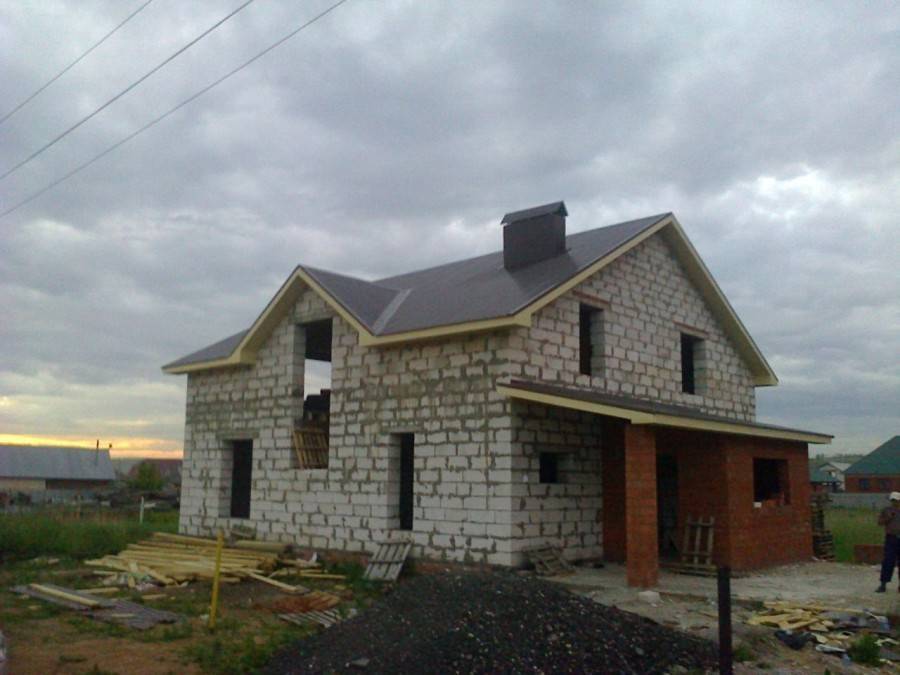

Полувальмовая крыша
Эта конструкция в последние годы почти не используется, так как достаточно сложна в устройстве. Если ее выбирают, то в основном устраивают по стропильной схеме с затяжками.

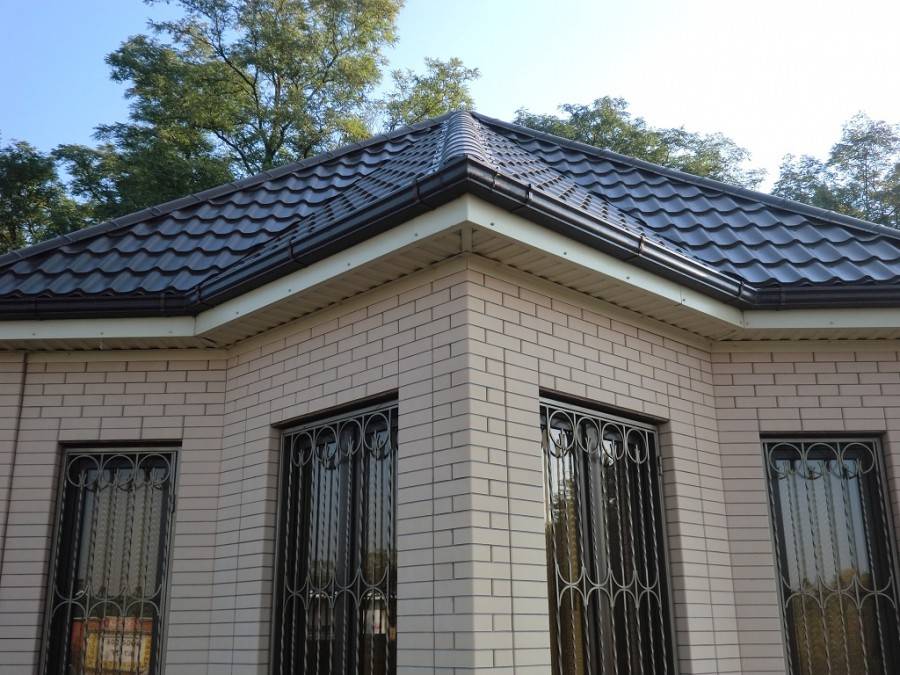

Многоскатная крыша
Подобную крышу устраивают в домах со сложными планировками, или же если к основному зданию сделана пристройка. Конструкция многоскатной крыши — достаточно сложная, и ее применяют лишь в крайних случаях.
Мансардная крыша
Мансардную крышу простой в исполнении не назовешь …
Благодаря тому, что такая конструкция позволяет решить сразу две задачи – получить дополнительную комнату одновременно с надежной кровлей, мансардный вариант можно назвать одним из самых популярных после двухскатного типа.
… но при определенных условиях жилую мансарду можно расположить и под обычной двускатной крышей
Уклон крыши
Очень важно сделать правильный уклон крыши — от этого будет зависеть долговечность не только покрывающей дом конструкции, но и всего здания. В регионах с холодными зимами и большим количеством снега уклон играет особо важную роль, так как если он будет недостаточным, то на поверхности будут собираться сугробы, которые при таянии могут просто провалить кровлю
Именно поэтому уклон рекомендовано делать не менее 40 ÷ 45 градусов.
Кроме места расположения строения, на выбор уклона крыши влияет и кровельный материал. Так, если для покрытия планируется использование черепицы или шифера, то уклон не должен быть меньше 25 градусов, иначе на стыках вода может просачиваться в чердачное помещение, так как будет маленькая интенсивность стекания воды.
Виды стропильных систем
Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог
Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж
При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.
Висячие стропильные конструкции
Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.
Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.
виды популярных стропильных систем
Системы с наслонными стропилами
Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.
Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов.
Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.
Некоторые особенности вальмовой крыши
При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.
Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия – четырехскатная крыша.
Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.
Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.
В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название – диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.
Таким образом, основными элементами вальмовой стропильной системы являются:
- Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
- Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
- Нарожники – элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.
Монтаж вальмовой кровли по безраспорной системе
Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе
Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил
В данном случае будут использоваться шестиметровые стропила сечением 15х15.
Вначале подготавливаются все необходимые материалы
Макет из двух стропил
Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.
Сооружение опалубки
Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.
Застывание бетонной смеси
Цены на цемент и основы смесей
Цемент и основы смесей
Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.
Укладка гидроизоляции
Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.
В мауэрлатном брусе сверлятся отверстия
Установка бруса по периметру
Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.
Закручены гайки
Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.
Сначала требуется установить подконьковый брус посередине крыши
Все соединения производятся при помощи металлических уголков
Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции
Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.
Установка диагональных стропил
Еще одно фото процесса
Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил
Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки
Шаг между стропилами здесь – 60 см.
Монтаж остальных рядовых стропил
Создается выпил в области касания стропилины и мауэрлата
Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.
Нарожники нужно прибивать к диагональным стропилам
Результат проделанной работы
Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.
По оставшимся двум скатам тоже нужно установить стропила-нарожники
Готовая стропильная система
Цены на строительные леса
Строительные леса
Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.
Теперь можно монтировать защитные мембраны
Видео – Стропильная система вальмовой крыши
Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.
Это интересно: Утепление крыши изнутри своими руками, виды утеплителей и технология — читаем по пунктам
Как сделать самому
Для тех, кто желает узнать, как сделать четырехскатную крышу самостоятельно, необходимо приготовиться к продолжительным замерам, расчетам и схемам. Коротко алгоритм возведения настила можно представить следующей последовательностью.
Шаг 1 – Наметить план
- Для этого необходимо:
- Замерить периметр дома.
- Нанести все проведенные замеры на бумагу.
- В двух проекциях начертить план, указав расположение всех ключевых элементов.
- Продумать дизайн.
- Сделать окончательный расчет.
Шаг 2 – Подготовить материалы
На средний дом с четырехскатной крышей используется брусья сечением 10 на 15 см или 15 на 12 см или аналогичные железобетонные балки.
Шаг 3 – Построить
Четырехскатная крыша своими руками строится так:
- На стены выкладывается брус, строится коробка.
- Укладывается гидроизоляция.
- Фиксируются лежни.
- Кладутся перекрытия.
- Закрепляются опорные балки с шагом до двух метров.
- Каждый элемент надежно фиксируются уголками.
- На стойки укладывается прогон.
- На стропильную систему укладывается черепица по направлению снизу вверх.
Если разобраться, то с возведением крыши с четырьмя скатами справится каждый домовладелец, умеющий считать, измерять и обращаться со строительными инструментами. Главное, не скупиться на материалах, чтобы надежная четырехскатная конструкция прослужила долго.
Сборка стропильной системы
Имея на руках чертеж стропильной системы, можно начинать работы по сборке. Так как в качестве материала используют в основном натуральную древесину, не будет лишним обработать ее антисептиком глубокого проникновения для защиты от влажности и бактерий. Кровельные мастера обращают на ряд особенностей, которые стоит учитывать при монтаже стропильной системе четырехскатной крыши:
Выполнять работы по сборке крыши в одиночку тяжело даже очень опытному работнику в связи с большой длиной и весом стропильных ног и стоек.
Так как некоторые элементы стропильной системы имеют большую длину, в частности диагональные стропила, пиломатериалы стандартных размеров не подойдут для их изготовления. Эту проблему решают с помощью составных стропильных ног из двух или даже трех частей.
- Если длины стропил не хватает для формирования свеса, их надставляют кобылками, изготовленными из досок меньшего сечения.
Грамотно рассчитанная и качественно собранная стропильная система – основа долгой эксплуатации четырехскатной крыши, которая станет надежной защитой от непогоды, в независимости шатровая она или вальмовая!
Характеристики четырехскатной вальмовой крыши
Внешне конструкция вальмовой крыши представлена в виде четырехскатной кровли, в основе которой – боковые прямоугольные скаты для закрытия части кровельного пространства и треугольные или вальмовые скаты, устанавливаемые с торцов.
В целом, вся крыша состоит из двух частей:
- Кровельного покрытия, укладываемого поверх всей конструкции четырехскатной крыши и защищающего ее от проникновения влаги. Для его изготовления применяют гибкую черепицу, профнастил, металлочерепицу и другие материалы.
- Основания – обрешетки, собранной из пересекающихся и стыкующихся балок и стропил, как и у шатровой крыши.
Вальмовая четырехскатная крыша собирается из следующих элементов:
- Скатов – наклонно расположенных над всеми другими элементами плоскостей.
- Ребер (горизонтальных и наклонных) – места пересечения скатов. Если скаты пересекаются горизонтально, то это место называется коньком.
- Разжелобков и ендов – углов, образуемых в местах пересечений скатов.
- Карнизных свесов – краев кровельной конструкции, выходящих горизонтально за пределы стен здания. Если же края выступают наклонно, то речь идет о фронтонных свесах.
- Водостоков – элементов, выводящих дождевую воду.
Монтаж четырёхскатной крыши
Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.
Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
- Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
- Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
- Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.
Монтаж кровельного покрытия
Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:
- гибкая черепица монтируется при уклоне на 8−18 градусов;
- асбестоцементные материалы монтируются при 14−16 градусах;
- металлическая черепица монтируется при уклоне на 30−60 градусов.
Кроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.
В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.
Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.
Преимущества и недостатки использования четырехскатных крыш
Даже поверхностный взгляд на четырехскатную систему крыши подсказывает, что такая стропильная система каркаса из двух пар симметричных скатов будет выглядеть намного изящнее и симпатичнее, чем упрощенный дизайн двухскатной конструкции.
- Использование вместо фронтонов крыши двух дополнительных противолежащих скатов снижает ветровую нагрузку на всю конструкцию стропильной системы;
- Установка двух дополнительных наклонных поверхностей дает возможность удалять и сбрасывать с кровельного пирога любое количество дождевой воды, снега и льда, наиболее опасного вида влаги – водного конденсата;
- Использование крыши четырехскатной системы позволяет снизить потери тепла за счет уменьшения общей площади кровельных и фронтонных поверхностей.
Крышу в четыре ската можно смело считать более удачным решением в сравнении с двух и односкатными конструкциями, несмотря на повышенные требования к стропильной системе, качеству изготовления отдельных элементов и точности сборочных работ.
Важно! Крышу в четыре ската нельзя строить «на глазок» и методом подгонки, поэтому, перед тем как делать стропила на крышу, размеры стропильных балок четырехскатной системы обязательно просчитывают по таблицам и проверяют по длинам и углам стыковки, прежде чем выполнять запилы и сборку. Четырехскатная стропильная система представляет собой сбалансированную конструкцию, в которой нагрузки, приходящиеся на каркас крыши от кровельного пирога, снега и ветра, взаимно компенсируются, как в карточном домике
Если попытаться собрать каркас без тщательной проектной подготовки, вместо максимальной прочности и устойчивости можно получить аварийный объект
Четырехскатная стропильная система представляет собой сбалансированную конструкцию, в которой нагрузки, приходящиеся на каркас крыши от кровельного пирога, снега и ветра, взаимно компенсируются, как в карточном домике. Если попытаться собрать каркас без тщательной проектной подготовки, вместо максимальной прочности и устойчивости можно получить аварийный объект.
Недостатков у четырехскатной стропильной системы тоже хватает. Чаще всего проблемы возникают из-за необходимости предпринимать дополнительные меры по защите стыков на линии сопряжения скатов. Кроме того, потребуется на 30% больше кровельного материала, утеплителя и дорогостоящего длинномерного бруса.
Это интересно: Пароизоляция для крыши — виды и эффективность использования
Способы монтажа мансардной крыши
Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.
Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить
Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.
Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.
Как построить мансардную крышу традиционным способом?
Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.
Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин
Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.
Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.
С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.
Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.
Стропила могут быть соединены при помощи мобильного строительного пресса
С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.
Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.
Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.
Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП
