Как штробить стены под электропроводку: технология для непрофессионала

Какие стены бывают в домах, и какой инструмент выбрать для конкретного случая

Перед рассмотрением технологии разберемся, какие бывают стены в домах/квартирах и приведем рекомендации по применяемому инструменту.

Выделим основные моменты:

1. Древесина. Стены из этого материала требуют особого внимания при создании штробы, ведь от правильности работы зависит пожаробезопасность и защита проводов от случайного повреждения. Для работы можно использовать циркулярную пилу или ручной фрезер. Лучшее решение — вообще отказаться от штробления в дереве, отдав предпочтение наружной проводке или применению кабель-каналов, изготовленных «под дерево».
2. Бетон. Плиты из этого материала трудно поддаются воздействию, поэтому лучшее решение — применение штробореза. В качестве альтернативы допускается применение болгарки или перфоратора, но в таком случае на изготовление штробы в стене пойдет больше времени и усилий.
3. Газобетон. Это мягкий материал, поэтому с его штроблением редко возникают трудности. Лучше всего использовать штроборез, предназначенный для газобетона. Можно задействовать самодельный инструмент в виде изогнутой трубки из металла с ручной на одной стороне и выступом для углублений на второй. Если такой девайс отсутствует, допускается применение УШМ или циркулярки, но в таком случае в помещении будет много пыли.
4. Кирпич. Штробление кирпичной стены нельзя назвать легким занятием, ведь материал обладает стойкостью к механическим воздействиям. При этом проводка в кирпиче делается в редких случаях. Как правило, по кирпичной стене укладывается кабель, после чего он закрывается слоем штукатурки. Последняя имеет толщину не меньше 30 мм, чего достаточно для кабелей 3х4 или 3х2,5 кв. мм. Если вам все-таки необходимо штробить кирпичную стену, можно использовать тот же инструмент, что и для бетонной стены.
5. Монолит. Монолитные плиты требуют такого же подхода, как и бетон с кирпичом. Здесь лучше использовать штроборез, а в крайних случаях подойдет ударный перфоратор или болгарка. Помните, что при выполнении работы будет много пыли, поэтому применение очков и респиратор.

От правильности выбора инструмента зависит не только время изготовления штробы, но и ее качество. Если есть возможность купить или арендовать штроборез, сделайте это.

Применение обычного зубила и молотка может подойти только для штукатурки, но даже здесь работа занимает больше времени и требует огромных усилий (особенно, если речь идет о прокладке проводки всего дома или квартиры).

Большее подробно про то, чем штробить стены, выполненные из разных материалов, мы расскажем дальше.

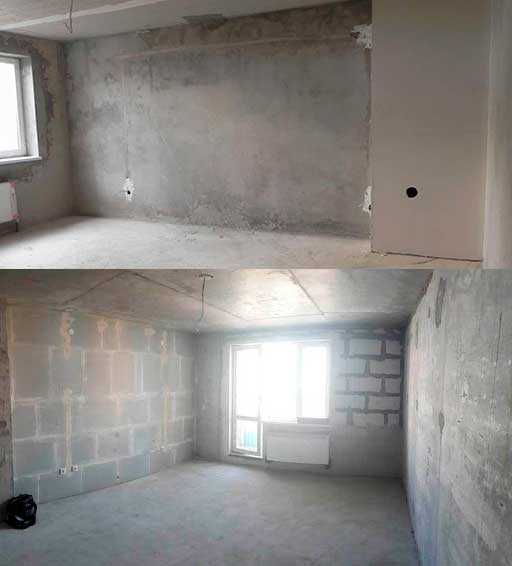

Подготовительный этап

Прежде чем взяться за инструмент, надо нарисовать план разводки и педантично продумать расположение всех необходимых выходов проводки, выключателей, розеток и точек освещения. Схема нужна для того, чтобы впоследствии при проведении поточного ремонта не повредить уже скрытые коммуникации. Её рисуют специальным карандашом прямо на плоскости, а потом фотографируют или переносят на бумагу, и сохраняют до следующего ремонта. Параллельные каналы, как правило, вырезают над полом или под потолком, а перпендикулярные проводят непосредственно к запланированным точкам подключения и выходам проводов. При этом надо расположить штробы так, чтобы новая проводка не пересеклась со старой. Глубину канала определяет толщина кабеля, но она не может быть меньше 3–4 см. Чтобы защитить помещение от пыли, завесьте двери старыми простынями, а вещи затяните плёнкой.

Важно! Старую проводку перед началом работ надо обесточить, а трубы водоснабжения перекрыть. Для поиска скрытой проводки используйте специальный детектор.

Инструменты для прокладки штроб

Молоток

Молоток и стамеску можно смело отнести к классическим инструментам. Но их можно использовать для работ не на каждой поверхности. Рыхлая и мягкая поверхность стен будет в самый раз, а вот использовать эти инструменты для штробления бетонной или кирпичной поверхности крайне сложно и трудоемко.

К недостаткам таких инструментов можно отнести высокие затраты труда, рабочего времени. В окончательном результате штроба получается не ровная и разной глубины, что усложняет прокладку кабелей.

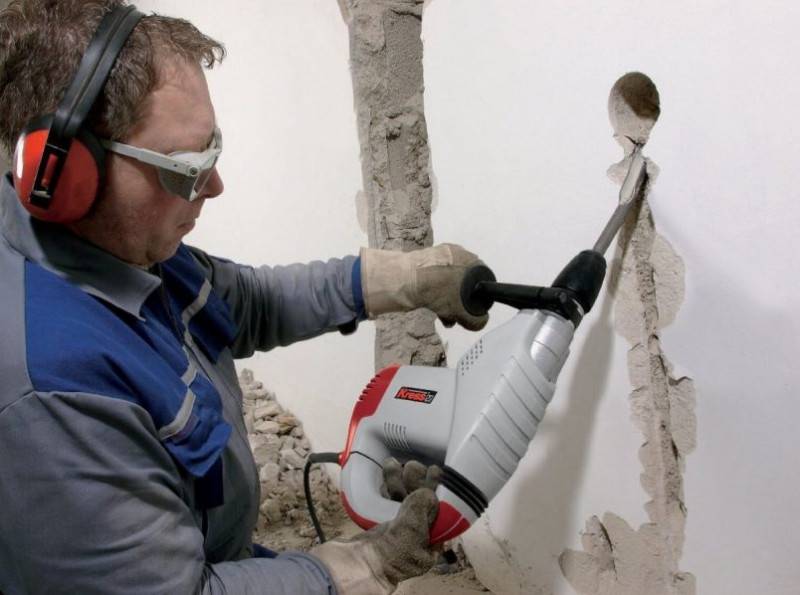

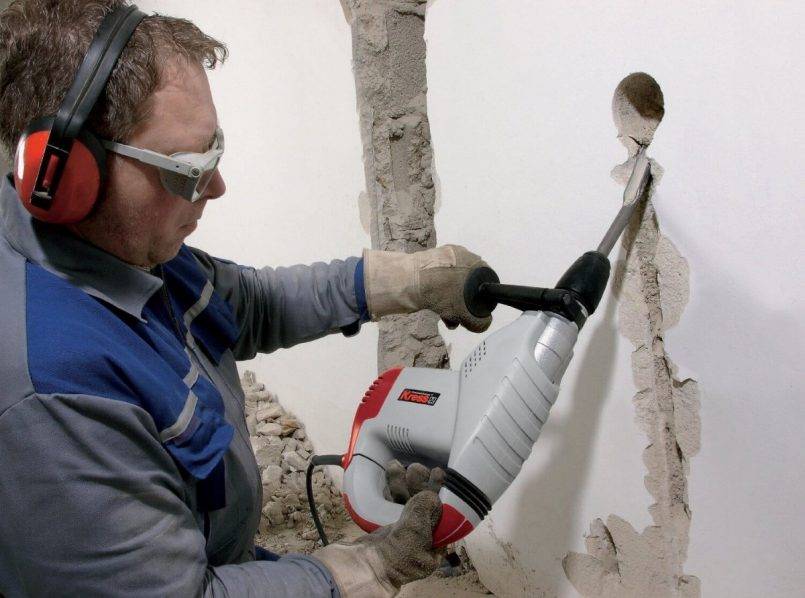

Перфоратор

Перфоратор, оснащенный специальной насадкой способен проложить штробы в стене любой плотности, будь то бетон или кирпич.

Болгарка

Штробление стен болгаркой с алмазным диском, является более удачным вариантом. Она прокладывает штробу высокого качества за короткий промежуток времени. Это продуктивный и довольно простой вид работ, но все же недостатки есть. Во время работы, болгарка вырабатывает огромное количество пыли, которая очень вредна для человека.

Штроборез

Самым наилучшим вариантом для прокладки штроб под проводку, по праву считается штроборез. Он комплектуется сменными дисками и устройством для улавливания пыли. Единственным его недостатком, является высокая цена.

Выбираем инструмент для штробления стен

Когда встает вопрос о том, какой инструмент для штробления стен под проводку использовать, домашние мастера обычно вспоминают дедовские способы. Они предполагают применение:

• зубила;
• молотка;
• шлямбура.

Эти методы хоть и являются доступными и простыми, а также дешевыми, но не всегда применимы по той причине, что штробы получаются неровными, а работа — монотонной, сложной и долгой. Штробление стен перфоратором под проводку позволяет справиться с задачей гораздо быстрее. Особенно актуален данный подход, если стены покрыты штукатуркой, а декоративный слой толстый настолько, чтобы в нем можно было спрятать все проводки.

Но работы в любом случае будут предусматривать выполнение нескольких операций. Во-первых, вы должны будете проделать множество отверстий, которые после соединяются механическим способом с помощью молотка и зубила, позволяющие удалить перемычки. Если хотите упростить работу, можно использовать специальную насадку. Но даже в этом случае завершить процесс в один подход вряд ли получится.

Что подойдет из арсенала домашнего мастера

Штробление стен под электропроводку можно осуществить электрической дрелью. Она, пожалуй, есть у каждого мужчины. Запаситесь оснасткой в виде сверла для работы по бетону. С его помощью тоже нужно будет проделать множество отверстий, удалив между ними перемычки.

Если в наличии старая модель инструмента, она может иметь лишь один режим — сверление. Если это так, осилить бетон будет довольно сложно. Для того чтобы упростить работы, можно пользоваться пробойником с таким же диаметром. Если же дрель приобретена недавно, то она может иметь функцию удара, а упростит работу специальная кнопка переключения между режимами.

Простой электроинструмент в помощь ручному труду

На болгарку для штробления стен сегодня тоже продаются специальные диски. Углошлифовальная машина — один из тех инструментов, которые часто можно встретить в арсенале домашнего мастера. Борозды в результате получаются довольно узкими, а их ширина равна соответствующей характеристике диска. Оценив масштабность работ и стоимость услуг профессионалов, вы можете принять решение приобрести такое оборудование, наиболее простые модели из которого обходятся в 1500 руб.

Используя болгарку, вы должны будете приобрести алмазные или абразивные диски, последние из которых обходятся дешевле, но одного из них будет достаточно лишь на 10 м максимум. Глубина штробы при этом составит около 7 см, но это верно лишь для ячеистых бетонов. Что касается длины для каждого из материалов, в железобетоне и кирпиче максимальная длина штробы в погонных метрах может составить около 3 м. Если же приобрести алмазный диск, который обходится значительно дороже, его будет достаточно для нескольких сотен метров борозды.

Профессиональное оборудование для быстрого монтажа

Штроборез позволяет не только быстро сделать углубление для проводки, но и оставляет рабочее место в полной чистоте. Оборудование имеет защитный кожух, который полностью защищает от пыли. В инструменте есть два режущих параллельно расположенных диска, расстояние между которыми можно регулировать.

Удобно для мастера еще и то, что глубина пропила тоже может изменяться в зависимости от условий. Работать таким инструментом максимально удобно, ведь он имеет две ручки, с помощью которых агрегат можно надежно удерживать в руках, не подвергая себя нагрузкам и риску травмирования.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен

Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Способы устройства штробы под электропроводку

Существует несколько способов устройства штробы, каждый из них имеет свои плюсы и минусы.

1.1 Штробление с использованием специального инструмента:

Для устройства штробы профессионалы используют штроборез

Это очень удобный инструмент, который позволяет выполнять большие объёмы работ в короткие сроки, но самое важное, на мой взгляд, это то, что им можно работать практически без пыли. К профессиональному штроборезу можно подсоединить промышленный пылесос, что позволяет сохранить чистоту в помещении

Казалось бы, какие могут быть минусы у этого способа? Ответ прост – наличие самого инструмента. Штроборез довольно дорогой инструмент и если вы решили делать ремонт дома самостоятельно, то приобретать такую вещь для разовых работ нерационально. Есть вариант взять такой инструмент в аренду на необходимый период, но это вопрос только вашего кошелька.

1.2 Штробление с использованием УШМ и перфоратора:

УШМ – угловая шлифовальная машинка или просто «болгарка». Для устройства штробы вам необходимо оснастить её специальным диском по бетону. Суть метода заключается в том, что на стене с помощью УШМ делается два параллельных пропила. Расстояние между пропилами и их глубина зависят от количества и размера кабелей, которые вы хотите проложить в стене. Например, если вы закладываете кабель ВВГ 3х2,5, то достаточно будет пропила глубиной 10 мм и расстояние между пропилами – 15 мм. Затем, когда пропилы сделаны, берём перфоратор, оснащённый насадкой-зубилом и выдалбливаем бетон (или кирпич) между пропилами, штроба готова.

На УШМ используем специальный диск

Делаем два параллельных пропила с помощью УШМ

Выдалбливаем бетон между пропилами с помощью перфоратора, оснащённого зубилом

Огромным минусом данного метода является то, что при пилении болгаркой образуется очень большое количество пыли. Если вы производите ремонт не в пустом помещении, то есть там есть мебель, то обязательно укройте её целлофаном, а всю цифровую и бытовую технику необходимо перенести в другое помещение, также на дверной проём можно повесить влажную ткань (например, старую простынь или штору), что будет препятствовать распространению пыли.

Такой метод устройства штробы очень распространён. Так как инструмент, который используется довольно легко найти. Также плюсом является то, что он относительно бесшумный, если такой термин вообще применим при устройстве штроб.

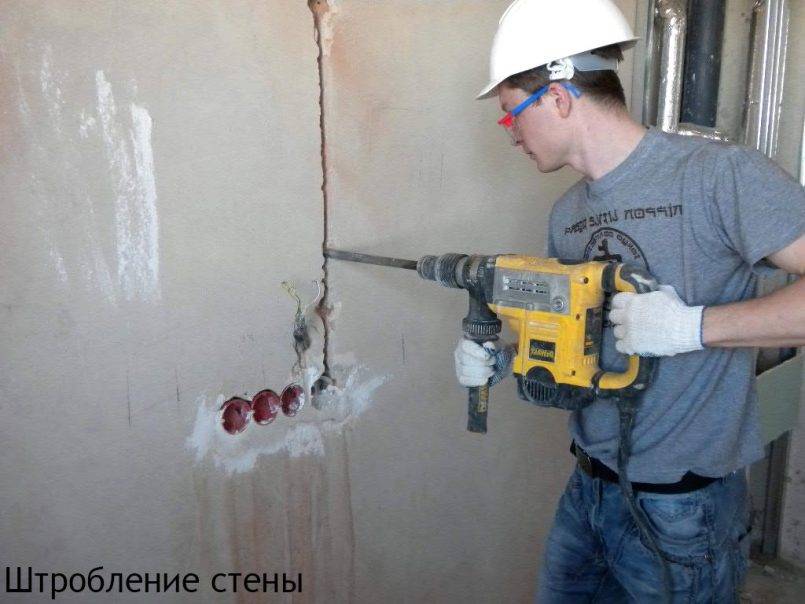

1.3 Штробление с использованием только перфоратора:

Предыдущий способ я назвал относительно бесшумным… относительно именно данного метода. Этот метод используется, если вы окончательно решили испортить отношения с соседями. Сделать штробу с помощью перфоратора можно несколькими способами:

1) Если штроба устраивается в «мягком» материале (например, красный кирпич), то штробу можно устраивать с использованием перфоратора, оснащённого зубилом в режиме «отбойного молотка»

2) Если же материал более прочный, то сначала буром просверливаем отверстия по ходу штробы, а затем соединяем эти отверстия с использованием зубила или пики. Также можно насверлить отверстия по обе стороны от штробы с интервалом 20-30 мм, а затем выдолбить бетон (или кирпич) между отверстиями, этот способ по своей сути схож с методом №2.

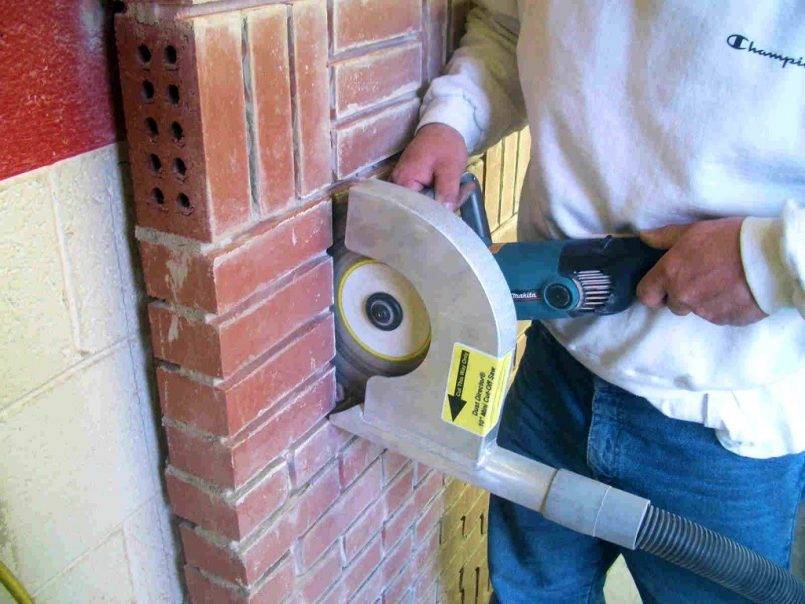

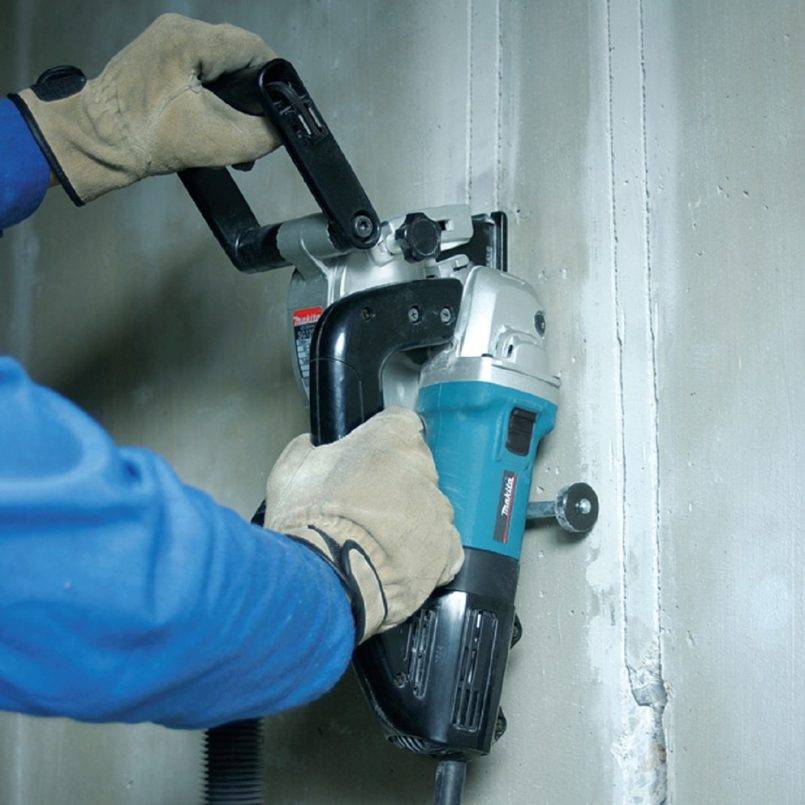

Штроборез

Этим электрическим инструментом можно профессионально выполнять борозды отличного качества в любых минеральных основаниях: от кирпича до пенобетона. Многие считают, что штроборез – это разновидность болгарки. Однако, он имеет ряд конструктивных особенностей, позволяющих проводить работы в 2 раза быстрее и с минимальным уровнем запыленности.

Отличия от болгарки:

1. Имеет два параллельных пильных диска с алмазным напылением, глубину пила можно задать самостоятельно.
2. Устойчивость и точность инструмента обеспечиваются салазками с направляющими роликами.
3. Защиту поверхности от повреждения дисками и безопасность работника обеспечивает система погружения: при извлечении режущих элементов из бороздок, подпружиненные салазки опускаются, и диски становятся недоступными для контакта.
4. Пылепоглощение происходит в защитном кожухе и по патрубку передается в сборник промышленного пылесоса.

Принцип работы бороздодела несложен и заключается в том, что оператор выставляет необходимую глубину канавки на дисках и ведёт аппарат по намеченной линии. Затем стамеской убирается внутренняя часть желоба. Линии получаются идеально ровные. Покупать этот инструмент в личное пользование дороговато, поэтому лучше пригласить профессионала.

Чем заделать штробу

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

• Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
• Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
• Дождаться полного высыхания грунтовки.
• Перед финальной стадией заделывания необходимо борозду смочить водой.
• Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Техника штробления и порядок работ

Перейдем непосредственно к процессу штробления. Порядок работ следующий.

После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.

Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.

После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.

Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.

После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.

Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.

Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах – газоблок, пенобетон.

Единственный совет – использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.

Порядок работ и правила расположения штроб

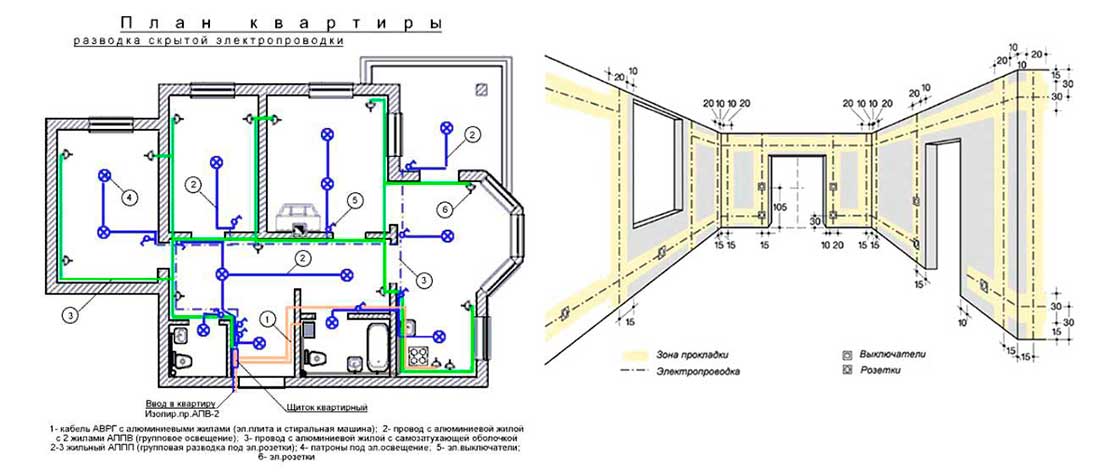

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).

• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.

• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.

• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

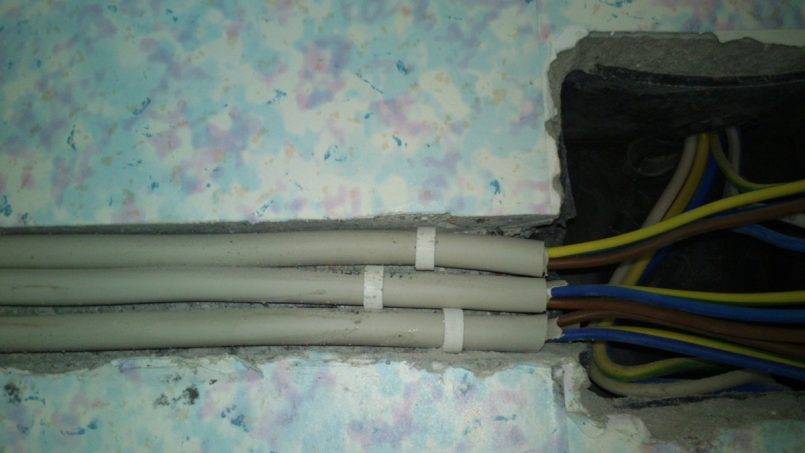

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

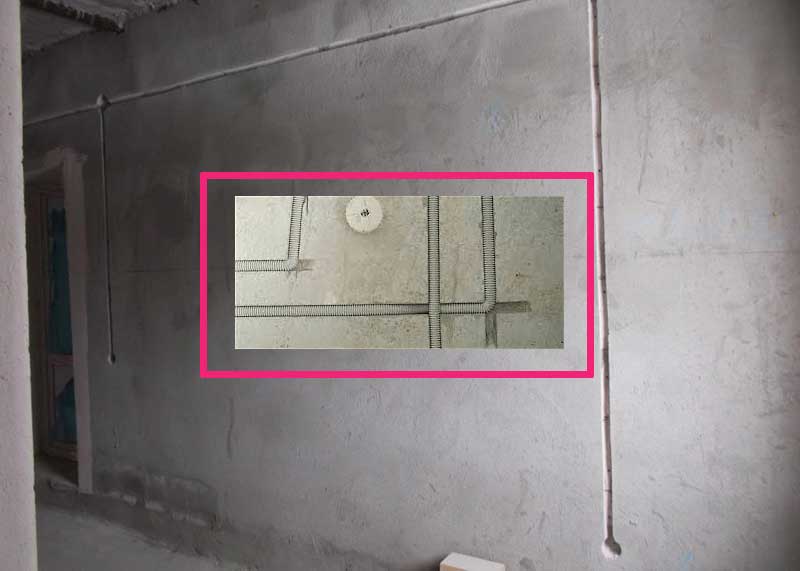

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.

• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.
