Столбчатый фундамент своими руками: типы, строительство, конструкция, устройство

Фундамент стаканного типа – его особенности, преимущества и сфера применения

Стаканный фундамент предназначен для равномерного распределения большого веса постройки в точке опоры. Используют его при строительстве зданий и сооружений с опорой на колонны. Таким образом, такой фундамент подходит для:

коровников, птичников, конюшен и других животноводческих объектов;
ангаров, складов и торговых помещений;
развлекательных и спортивных учреждений;
сотовых вышек и линий электропередач;
подземных паркингов и гаражей.

При этом колонны могут быть как железобетонные, так и металлические.

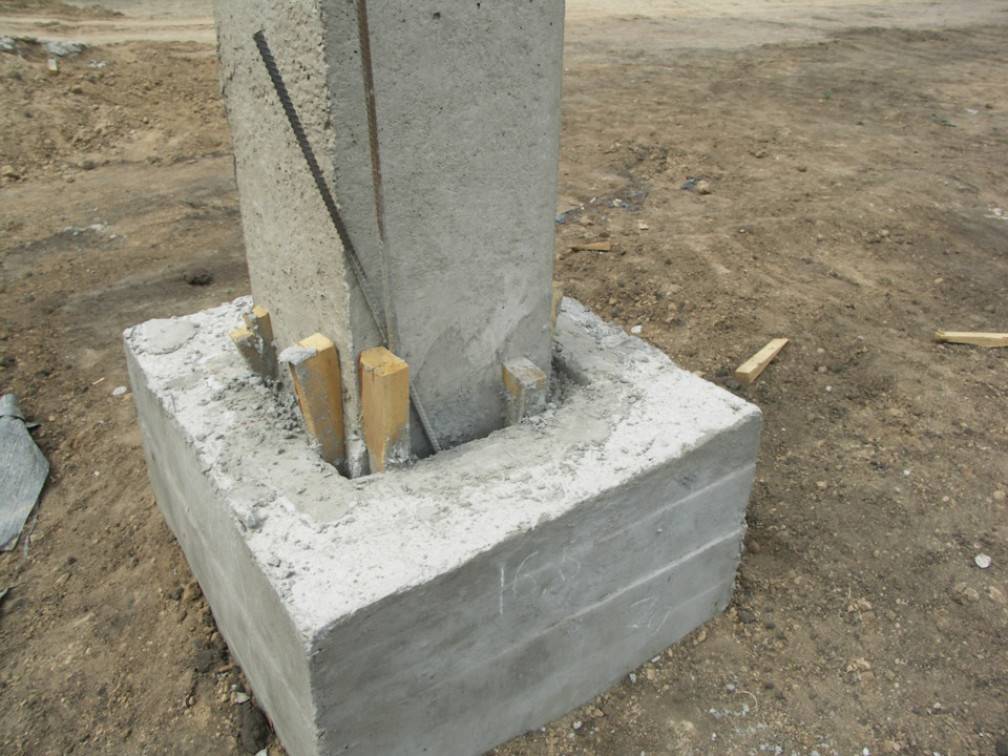

В первом случае колонна вставляется в специальную нишу и заливается бетонным раствором, во втором – фиксируется за предварительно вмурованные в фундаментный блок анкеры.

Плюсы и минусы стаканного фундамента

Этот тип фундамента характеризуется несомненными преимуществами:

высокая прочность фундамента, позволяющая выдерживать повышенные нагрузки;
широкий спектр применения – от многоярусных подземных гаражей до машинных залов в атомной энергетике;
возможность строить длинные каркасные здания на сыпучей почве склонной к расслоениям в горизонтальной плоскости;
обеспечение надежности строений в сейсмически активных зонах;
сокращение земляных работ – в зависимости от проекта, котлованы выкапываются только по контуру опор или, в некоторых случаях, дополнительно по периметру здания.

Важно помнить, что преимущества использования основания стаканного типа проявляются только при соблюдении всех строительных стандартов и нормативов:

Недостатки у подобного типа фундамента тоже есть:

не подходит для пучинистых и болотистых почв – только для плотных грунтов с глубоким заложением грунтовых вод;
использование тяжелой техники – без стрелового крана и экскаватора не обойтись;
высокая цена – в основном, за счет аренды техники;
скорость возведения – для заливки и застывания монолитных стаканов на месте понадобится около двух месяцев, изготовление же заводских блоков занимает месяц, а их установка еще неделю.

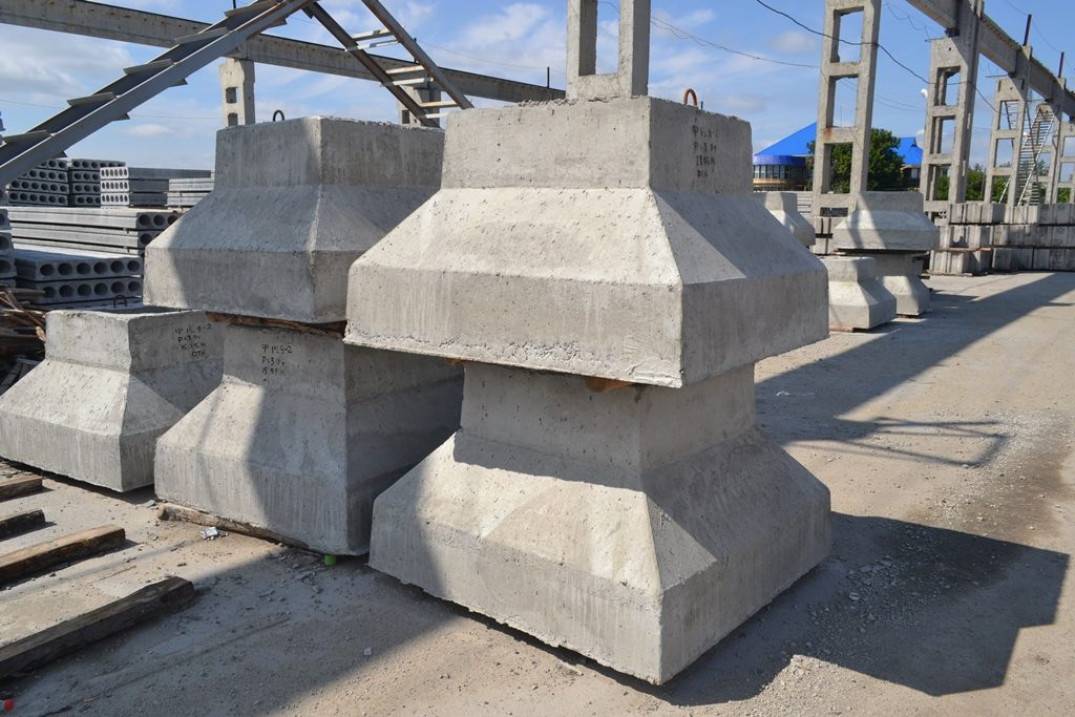

Конечно, выглядят заводские «стаканы» лучше, а если заказывать их заранее, то собрать весь фундамент можно за две недели.

Но с доставкой тяжелых железобетонных блоков могут быть проблемы, так что нужно предварительно озаботиться засыпкой подъездных путей щебенкой. Иначе после дождей фуры могут не доехать.

Можно ли использовать в частном строительстве?

Как уже упоминалось, для строительства загородного дома такой фундамент не подходит – из-за дороговизны. Но если заливать «стаканы» небольшого размера сразу же на месте, можно добиться существенной экономии благодаря сокращению затрат на материалы. К тому же не понадобится кран, так как колонны тоже можно делать монолитными, а котлованы небольшой глубины легко выкапываются вручную.

Несомненное преимущество фундамента стаканного типа в частном строительстве – возможность строить на участках с большим перепадом высоты без выравнивания площадки. И, в отличие от фундамента из свай, такое основание подходит для грунтов без боковой поддержки – песчаных и супесчаных.

Если же по периметру между колоннами залить ленту, можно обустроить полноценный цокольный этаж.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба. Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

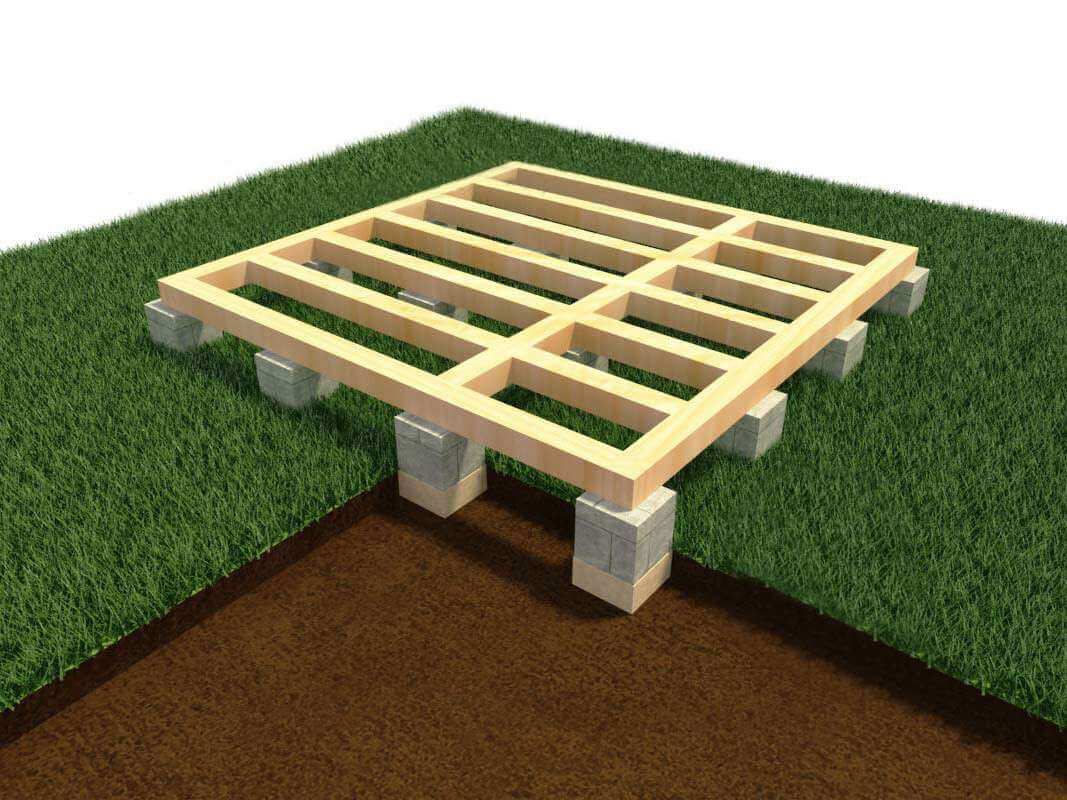

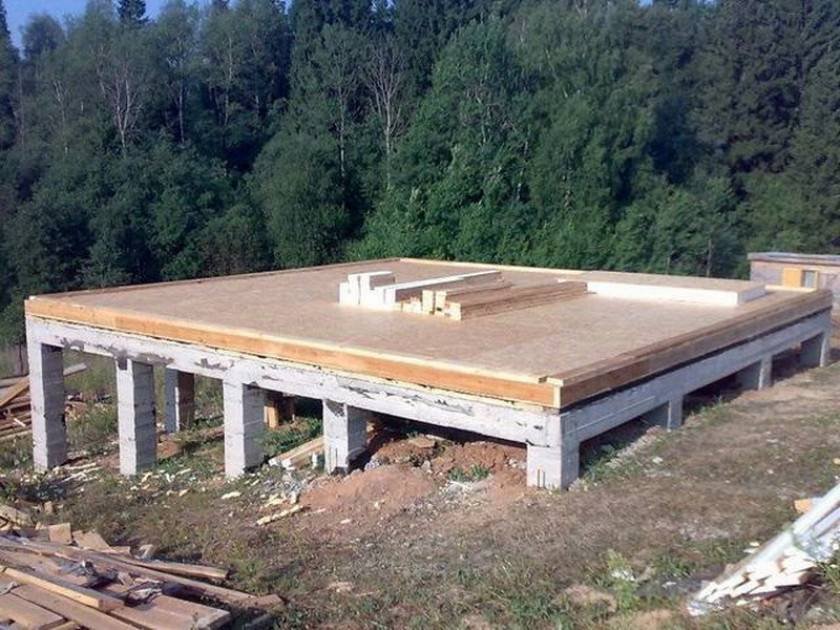

Возведение ростверка

Цели установки ростверка:

равномерно распределить нагрузку на столбчатые опоры;
связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
стальные балки. Обычно используют двутавр и швеллер;
монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

произвести проектирование,
сделать расчёты,
подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

S – искомая величина площади опоры;
RO – расчётное сопротивление грунта;
F – общая масса домостроения;
KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

шанцевый инструмент,
ручной или механизированный бур,
болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

шнур,
молоток,
реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
Делают разметку участка, согласно плану.
Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
В места установки столбов вбивают колышки или отрезки арматуры.
Буром просверливают отверстия на заданную глубину.
Подготовленные отрезки труб опускают в скважины.
В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

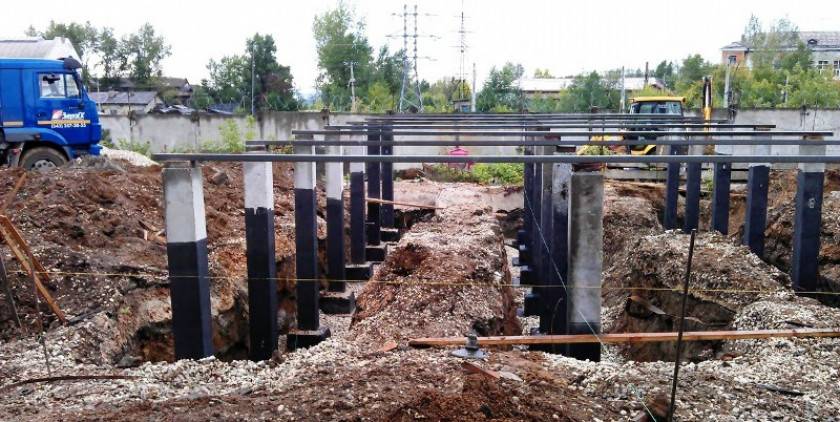

Для металлических опор:

Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
Внешнюю поверхность столбов покрывают битумной мастикой.
Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
Сетки заливают бетоном на высоту заведённых краёв плёнки.
Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

Для пластиковых столбов:

ПВХ трубы нарезают ножовкой на отрезки нужной длины.
В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Обустройство фундамента из труб ПВХ своими руками

Наиболее простым в сооружении и недорогим считается столбчатый фундамент, который делают с применением пластиковой трубной продукции. Для этой цели подойдут канализационные поливинилхлоридные трубы, длина которых составляет 200 сантиметров, а размер внутреннего диаметра –20 сантиметров. Если вы не знаете, как ровно отрезать трубу, стоит прочесть дополнительную информацию. Также потребуется металлическая арматура – на каждую из опор нужно 4 двухметровых отрезка диаметром – 8 –10 миллиметров. Последовательность проведения монтажных работ:

Сначала необходимо пробурить нужное количество скважин с расширенным дном диаметром около 21 сантиметра.
Потом в ямы помещают подушку из гравия и песка.
Опоры из труб с одной стороны закрывают пробкой, чтобы не допустить проникновение грунтовых вод внутрь. Затем трубу фиксируют на подушке.
Внутрь опор помещают 4 арматурных стержня и выполняют заливку бетоном.

При выборе фундамента для будущего строения необходимо учитывать достоинства выбранной конструкции: устойчивость, сопротивляемость подвижным грунтам, прочность. Однако большую роль играют и такие качества, как стоимость материала и возможность самостоятельного возведения. Для экономии семейного бюджета можно построить трубчатый фундамент своими руками, но даже простой и доступный вариант требует теоретической подготовки и навыков земельных работ.

Способы укрепления асбестовых, металлических или пластиковых труб в грунте имеют некоторые различия.

Этап 4. Расчет армирования столбчатых фундаментов.

На данном этапе определяются марка бетона, его объем, количество необходимой арматуры, её вес, диаметр и класс, а так же расположение внутри фундамента. Поскольку расчет всех параметров столбчатого фундамента очень сложен, лучше всего обратиться к онлайн калькулятору, их сейчас достаточно в сети Интернет.

Остался ещё один вопрос – стоимость столбчатого фундамента.
Для расчета укрупненной стоимости нам необходимо определить состав работ и перечень необходимых материалов.

Состав работ:

Разработка грунта – (котлован под каждый фундамент) – 2,1(глубина) х 1,6(длина) х 1,6(ширина) = 5,38м3 умножаем на 12 шт общее кол-во фундаментов 5,38 х 12 = 64,5 м 3
Устройство песчаного (щебеночного) основания – 0,3м (толщина) х 1,6(длина) х 1,6(ширина) х 12 шт (кол-во) = 9,2м3
Устройство опалубки – 0,75(ширина плиты) * 4(поверхности) * 0,2(высота плиты) * 12 шт (кол-во) + 0,5(ширина столба) * 4(поверхности) * 2,0(высота столба) * 12 шт = 108,0 + 48,0 = 156 м.кв.
Устройство арматурного каркаса – можно взять данные из калькулятора, можно взять усредненный показатель 45 кг/м3 бетона. ((0,75*0,75*0,2)+(0,5*0,5*2,0))*12 х 45 кг = 0,6125*12*45=330,75 кг
Укладка бетонной смеси – 0,6125*12=7,35м3;
Распалубливание – 156 м.кв.

Перечень материалов:

Песок(щебень) – 9,2 * 1,3 (коэфф. уплотнения) = 11,96м3;
Щиты опалубки – 156 м.кв.;
Арматура – 0,33 тн.;
Бетон – 7,35 х 1,02 = 7,50 м 3;

Далее, в зависимости от региона, где Вы собираетесь строить определяете рыночные расценки на работы и материалы.
Сводим все данные в таблицу №2. и получаем смету:

Таблица 2. Смета.

Если разделить всю сумму на объем фундамента, то мы получим усредненный показатель 20 040 руб./м3
Мы рассмотрели ещё один тип фундаментов – столбчатый фундамент, ознакомились с его расчетом и даже посчитали стоимость. В следующих статьях мы рассмотрим остальные типы фундаментов.

Как рассчитать столбчатый-ленточный фундамент

Для правильных расчётов столбчатого фундамента понадобиться следующие данные:

сведения о грунте (делаем анализ строительной площади);
глубине промерзания;
общая масса сооружения (суммируйте массу стен, перекрытий, кровли);
вес ленты.

Знание параметров поможет определить габариты, расположение и количество столбов.

Пример расчёта столбчатого фундамента.

Геологические изыскания делают специальные инстанции. Не стоит пренебрегать этим пунктом. Поэтому если нет возможности обратиться к профессионалам изучите грунт самостоятельно. Понадобиться сделать несколько шурфов или ям глубиной 50 см. Определяем тип грунта и проверяем на отсутствие водонасыщенных слоёв.

Тип грунта понадобится для расчётов.

Таблица №2. Масса конструкции

Тип конструкции	Вес
Каркасные стены толщиной 150 мм с утеплителем	30-50 кг/м2
Перекрытие по деревянным балкам утепленные материалом плотностью до 200 кг/м3	100-150 кг/м2
Собственный вес фундамента из железобетонна	2500 кг/м3
Кровля с несущими конструкциями
Металлическая	40-60 кг/м2
Керамическая	80-120 кг/м2
Гибкая черепица	50-70 кг/м2

Таблица №3. Коэффициент надёжности по нагрузке

Тип конструкции	Коэффициент надежности по нагрузке
Деревянные	1,1
Железобетонные плотность более 1600 кг/м3	1,3
Изоляционные слои, засыпки, стяжки изготавливаемые в заводских условиях	1,2
Изоляционные слои, засыпки, стяжки изготавливаемые на строительной площадке	1,3

Таблица №4. Расчётного сопротивления грунта

Тип грунта	Ro на глубине 1,5 м и более, кг/см2	Ro у поверхности земли кг/см2
Галечный с глиной	4,5	3
Гравийный с глиной	4,0	2,7
Крупнозернистый песок	6,0	4,0
Песок средней крупности	5,0	3,33
Мелкозернистый песок	4,0	2,7
Пылеватый песрк	2,0	1,33
Супесь или суглинок	3,5	2,33
Глина	6,0	4,0
Насыпной грунт с уплотнением или просадочный	1,5	1,0
Насыпной грунт без уплотнения	1,0	0,67

Для примера возьмём каркасный дом в два этажа размером — 6 на 6 м. Площадью — 100 м квадратных и толщиной стен — 150 мм. Металлическая кровля с деревянными стропилами и уклоном 25 градусов, площадь которой 40 м квадратных. Перекрытия деревянными балками — 72 м2. Грунт — гравийный с глиной и снеговой район 4.

Для расчёта собственного веса фундамента:

принимаем ширину 0,4 м;
примерно берём 1 столб через каждые 2 метра: 24/2=12 (шт.).

По СП «Строительная климатология» глубина промерзания грунта — 1,8 м. Безопасность строения зависит от заглубления, для этого опоры заглубляем ниже глубины промерзания на 0,2 м и выше земли на 0,5 м. Наше значение — 2,5 м.

Таблица № 5. Расчёт нагрузки

Наименование	Решение	Равно (кг)
от стен	100м250 кг/м21,1	5500
от перекрытий	72м2150кг1,1	11800
от кровли	40м260кг/м21,1	2640
масса всех столбов	1,32,5м0,4м12шт2500 кг/м3	15600
полезная долговременная нагрузка	150кг/м272м21,2	12960
снеговая нагрузка	240кг/м21,440м,2	13440
Сумма всех значений	5500+11800+2640+15600+12960+13440	61940

Решение

Определяем площадь основания для всех столбов, по формуле: S=P/Ro

P — общий вес конструкции, кг;

Ro — сопротивление грунта, кг/см2.

S = 61940/4,0 кг/см2 = 15485 (см2)

Площадь одной опоры = 40*40 = 1600 см2

Количество опор = 15485/1600 = 9,67 (шт). Округляем до 10.

Виды опорно-столбчатых оснований

Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:

Условия эксплуатации.
Сроки строительства.
Параметры будущего строения.
Финансовые возможности владельца.

Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:

кирпича,
фундаментных блоков,
стальных труб рассчитанного диаметра,
труб из асбеста,
бетона,
натурального камня,
деревянных бревен.

Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания. Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.

Каждый материал накладывает на производство работ свои особенности.

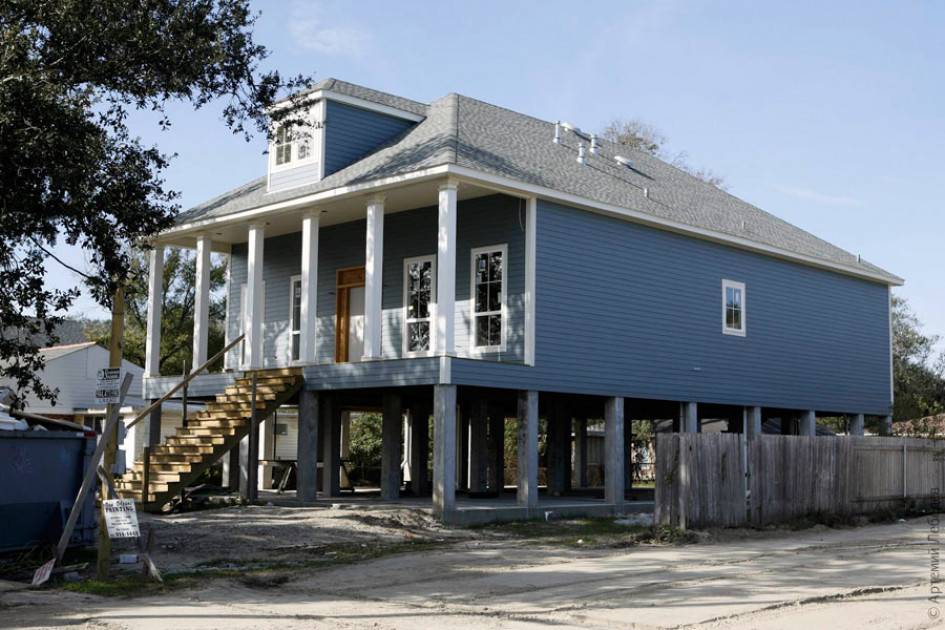

Различные варианты исполнения опорно столбчатого основания

Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:

тщательно обработать поверхность труб специальными антикоррозийными средствами,
толщина трубки должна быть не менее 4 мм,
не допускается использование бывших в употреблении материалов – только новые трубы.

Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.

Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.

Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки

Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний

Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.

Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.

Опорно-столбчатый фундамент из бетонных блоков

Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.

Опорно столбчатое основание из бетонных блоков

При строительстве небольших зданий, порядок выполнения работы следующий:

Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.
Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.
Делаются ямы в точках расположения столбов. Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.
В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.
После этого делают опорные площадки для увеличения площади опоры каждого столба.

После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.

Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.

Монтаж фундамента

Монтаж фундаментов стаканного типа под металлические колонны выполняется специалистами, которые выполняют все требования, что установлены государственными стандартами для этого вида работ. Какие инструменты необходимы для монтажа фундамента такого типа?

В традиционный набор инструментов входит болгарка, нивелир, сварочный аппарат, перфоратор, рулетка, строительный уровень.

Подготовка для работы предусматривает тщательное выравнивание поверхности. Это делается для того, чтобы не произошло смещения балок. После этого роются ямы, которые необходимо уплотнить с помощью гравия. Только после трамбовки грунта можно ставить блоки. Для достижения максимальной точности в установке элементов всей системы, используются специальные геодезические инструменты.

Напоминаем, что установка фундамента стаканного типа может проводиться только на грунте, который имеет стойкость к проседанию, ведь основная задача такой конструкции – равномерное распределение нагрузки по всей поверхности. Чтобы правильно рассчитать нагрузку всего строения на землю, необходимо знать массу всего строения и площадь опоры. Только после этого можно узнать общее давление здания на поверхность.

Масса здания включает в себя все его составные части, в том числе и сами колонны и перекрытия.

Монтаж фундамента выполняется с учетом показателей морозоустойчивости и прочности сжатия. Только так можно избежать деформации и трещин строения в будущем.

Производство таких фундаментных стаканов достаточно сложное, особенно, если учитывать армирование и опалубку. Но, по мнению специалистов, это существенно сокращает денежные расходы при выполнении монтажа

Особенное внимание необходимо обратить на транспортировку и складирование таких фундаментов. Их необходимо перевозить на специальных прокладках, сделанных из древесины

Фундаменты прочно закрепляются для предотвращения смещений во время перевозки.

Такие фундаменты хранятся на деревянных прокладках. Расстояние между рядами – не меньше одного метра!

Еще по этой теме на нашем сайте:

Азы бетонных работ — что такое бетономешалкаБетономешалки бывают разными: мобильными, стационарными, профессиональными, бытовыми, выделяют также бетономешалки принудительного действия и гравитационного. Однако вне зависимости от своих характеристик, любая бетономешалка позволяет существенно облегчить.

Как рассчитать количество бетона на фундаментПрежде чем приступить к работам по возведению строения, потребуется определить габариты фундамента, количество бетона и расход основных материалов. Помимо определения количественных показателей, нужно будет знать.

Расчет фундамента по онлайн калькуляторуВозведение любого здания начинается с устройства фундамента. Качественные характеристики играют огромную роль в дальнейших этапах строительства и эксплуатации дома. Для уточнения необходимых параметров, материалов и.

Зависимость выбора фундамента от характеристик грунта и особенностей грунтовых вод

Рассмотрим возможность строительства фундамента из труб. Следует учитывать, что это отнюдь не универсальный фундамент (исключая свайный с винтовыми сваями). В случае сложных грунтов и большого веса постройки такой фундамент не подойдёт, нужно строить более сложные разновидности — монолитный плитный, монолитный ленточный, ленту из блоков, монолитный свайный. Поэтому, чтобы иметь абсолютную уверенность в правильности выбора фундамента из труб, нужно заказать геодезическое обследование своего участка. Оно будет включать заключение о грунтах, об их послойном расположении, о глубине грунтовых вод, глубине промерзания почвы и о наличии внутри почвы водяных «линз».

Геодезические исследования непременно должны предшествовать проектированию будущего строения и сопровождать его по мере продвижения

Грунты и их комбинации

Классификация грунтов представлена в справочниках; например, в учебнике «Грунты. Фундаменты. Характеристики грунтов. Выбор оптимального фундамента»:

Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
Нескальные грунты:
несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Разные грунты, которые могут встретиться на вашем участке

Зная этот перечень, можно приблизительно определить тип своего грунта и самостоятельно: садовым буром просверлить шурф и изучить образцы земли с разной глубины.

В результате геодезических работ вы получите полную информацию о состоянии вашего участка

Если смоченный водой образец грунта можно вымесить, как тесто, то ваш грунт — суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней — песок.

Чтобы определить вид грунта, нужно поместить образец в стакан с водой

Если у вас на участке хороший, устойчивый грунт — массив скалы, нетронутый песчаник, или осадочные породы, или же песок, или плотные суглинистые почвы, то фундамент из труб вполне годится для любой нетяжёлой постройки типа каркасного дома, веранды, беседки, сарая. А фундамент из винтовых свай пригоден для любой постройки на любых почвах.

Глубина промерзания грунта

Глубина промерзания в средней полосе России около одного метра, но возможны и отклонения. Нижняя точка подошвы любого заглублённого фундамента должна находиться ниже точки замерзания грунта. К трубам (кроме винтовых свай) это чаще всего не относится.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

Уровень грунтовых вод

Это важнейшая характеристика почв, и от неё тоже напрямую зависит требуемый тип фундамента.

Уровень грунтовых вод на участке оказывает огромное влияние на выбор типа фундамента

Фундамент из труб (исключая свайный из винтовых свай) применим лишь при невысоком уровне грунтовых вод. Если этот уровень высокий, то нужно рассматривать другие типы фундаментов

Однако показатель уровня вод важно учитывать вместе с глубиной промерзания. Если вода в холодное время года расположена на глубине ниже двух метров относительно точки промерзания почвы (можно обозначить глубину промерзания как Z), а грунт довольно плотный (глина, песок), то глубину промерзания можно не учитывать

Этапы работ

Весь процесс возведения столбчатого фундамента состоит из нескольких обязательных последовательных этапов.

Подготовка Участок расчищается и выравнивается. Проводится разметка, снимается дерновой слой. Необходимо соблюдать горизонтальность и точность углов при помощи измерительных строительных инструментов.
Земляные работы Согласно разметке выкапываются котлованы под столбы (тумбы). На дно котлована засыпается подушка из смеси щебня и песка высотой 20 см. Максимально уплотняется. Для гидроизоляции можно использовать рубероид. Кусок, соответствующий габаритам котлована, укладывается поверх засыпки.

Кладка Тумбы выкладываются стандартным способом с перевязкой швов. В качестве связки можно применить обычный цементный раствор, но лучше воспользоваться готовыми клеевыми смесями. Они обладают лучшими показателями прочности, морозоустойчивости, пластичности и долговечности. Середина конструкции заполняется раствором, в который вставляется арматура сечением 10 – 12 мм. Это позволит увеличить прочность столбов в случае деформации. Над поверхностью земли тумба возвышается на 30 – 40 см

Очень важно, чтобы все столбы были на одном уровне.
Доводка После затвердевания проводится гидроизоляция столбов при помощи рубероида или подобного материала. Все полости и пустоты тщательно засыпаются грунтом.
Ростверк Для повышения прочности и долговечности вся конструкция скрепляется ростверком

Он может быть деревянным или железобетонным. Деревянные балки монтируются между собой пазовым креплением с опорой на столбы. Для железобетонного варианта выполняется опалубка, варится арматурный пояс жесткости, устанавливается внутри опалубки, заливается бетонным раствором.

Отзывы об арболитовых блоках – делаем и используем.

Преимущества керамзитобетонных блоков. Выбираем материал для строительства.

Виды и этапы строительства столбчатых фундаментов
