Элементы гелиосистемы
Модули коллекторов можно установить на горизонтальной или вертикальной плоскости, закрепить на крыше или встроить в нее. Для этого понадобятся различного рода крепежные элементы, поставляемые производителями отдельно. Однотипные модули допускают возможность соединения в «батарею»
При монтаже особое внимание следует уделить расположению модулей. Понятно, что максимально эффективная работа будет в том случае, если солнечные лучи падают на поверхность строго перпендикулярно
Сделать следящее устройство, разворачивающее модули, в принципе возможно, такие разработки есть, но на практике эти решения почти не применяются: стоимость аппаратуры окажется выше цены всей гелиосистемы. Следует учесть и то, что Солнце зимой поднимается ниже, чем летом, а значит, оптимальный угол наклона модулей различается. В северных районах их можно поставить вертикально и улавливать лучи, отраженные от снежного наста. Если для работы достаточно одного—пяти модулей, их обычно соединяют последовательно, один за другим. При одновременной установке большого количества модулей возможно параллельное соединение отдельных частей системы с целью уменьшения потерь на сопротивление протеканию теплоносителя. Сами по себе солнечные коллекторы — всего лишь часть системы, причем не самая дорогая. Для обеспечения горячей водой необходим теплоизолированный накопительный бак с устройствами контроля и управления.
В одноконтурных системах в коллектор поступает та вода, которая в дальнейшем расходуется из бака. Преимущества — простота, высокий КПД, недостатки — повышенные требования к чистоте и жесткости воды, образование накипи и коррозия от растворенного в воде кислорода. К тому же зимой вода может замерзнуть, повредив установку.
В двухконтурных системах используется отдельный контур теплоносителя, который передает энергию воде с помощью теплообменника, обычно змеевика, встроенного в бак. В качестве теплоносителя, как правило, используют специальные антифризы с низкой температурой замерзания. Преимущества — высокая надежность и долговечность системы, высокая коррозионная стойкость и отсутствие выпадения солей в контуре. Недостаток — немного уменьшается эффективность работы и требуется периодическая, раз в пять—семь лет, замена антифриза.
Помимо этого, различают системы с естественной циркуляцией (термосифонные), когда горячий теплоноситель поднимается в бак, располагающийся выше коллектора, и системы с принудительной циркуляцией, у которых в контур встраивается небольшой насос. Также по типу заполнения теплоносителем различают системы постоянного заполнения и самоопорожняющиеся. В первом случае (при двухконтурной системе) в конструкцию вводится мембранный бак, компенсирующий тепловое расширение, и клапан для удаления воздуха из системы. В самоопорожняющихся коллекторах объем контура больше объема теплоносителя. При отключении насоса гелиоконтура жидкость из коллектора сливается в бак. Такой тип системы особенно удобен при периодическом проживании: теплоноситель служит дольше. За работой системы в целом следит контроллер, управляющий циркуляционными насосами и нагревательными элементами. Часто большинство элементов системы собраны с баком воедино, что упрощает монтаж и техническое обслуживание. На коллекторе и внутри бака устанавливают датчики температуры. Система включается, когда температура теплоносителя в коллекторе начинает превышать температуру воды в баке. Понятно, что, если теплоноситель холоднее воды, включать циркуляцию бессмысленно. Иногда предусматриваются и другие датчики, измеряющие температуру в помещении и на улице. В современных установках контроллер — сложное электронное устройство, позволяющее работать по различным программам. Чтобы получить больше тепла и не зависеть от солнечной погоды, баки оснащают системами дополнительного подогрева: тэном, а иногда и еще несколькими контурами, которые могут работать от котла или теплового насоса. Тут есть еще одно интересное преимущество. Днем основной приток энергии придет от коллектора, а ночью, возможно, потребуется дополнительный электроподогрев. При использовании многотарифного счетчика горячая вода будет доступна в любое время суток, а затраты на электричество существенно снизятся.
Принцип действия
Для отопления жилого дома или иного объекта могут быть использованы все виды солнечных коллекторов, однако принцип их работы, вне зависимости от конструкции и вида теплоносителя, является единым.
Принцип работы солнечного коллектора основан на способности материалов поглощать энергию солнца в видимом и невидимом, человеческому глазу, диапазонах, в связи с чем, внутри данного материала, начинаются физические процессы, молекулы начинают быстрее двигаться, материал (вещество) – нагревается. Тепло выделяемое материалами, на которые воздействуют солнечные лучи, передается теплоносителя для последующего использования.
Требование к помещению и найм персонала
И если для сборки панелей из отдельных деталей вам не потребуется больших площадей, то в случае с полноценным предприятием без аренды цеха не обойтись. Тут тоже предстоят вложения, поскольку площадь необходимо тщательно подготовить, чтобы технология осуществлялась по всем правилам. Потребуются – вентиляционные системы, отопление, водоснабжение, трехфазное электричество, обеззараживающие установки. В цехе должна соблюдаться чистота, поскольку предстоит вести высокоточную техническую работу. Потребуется площадь не менее 300 м2.
Гибкие солнечные панели должны выпускаться под четким надзором специалиста. Помимо рабочего персонала, пригласите на производство квалифицированных сотрудников, имеющих опыт в работах со сложной техникой. А вот найти специалистов, которые уже работали в подобных цехах в России, будет практически нереально – если только приглашать людей из-за границы.
Как сделать своими руками
Наиболее простой, но тем не менее эффективный вариант, это плоский солнечный коллектор, в котором в качестве теплоносителя используется вода.
Из имеющихся под рукой материалов, изготавливается корпус устройства. Это может быть дерево, профильный черный или цветной металл. Размеры каркаса определяются местом установки солнечного коллектора, его назначением и наличием требуемых материалов.
Во внутреннее пространство корпуса укладывается утеплитель, поверх которого укладывается медная трубка. Для создания большей поглощающей площади, трубку укладывают в форме змеевика. Чтобы увеличить КПД устройства, под трубку можно положить слой фольги (на схеме не показано), это позволит снизить тепловые потери в нижнюю сторону устройства и увеличит температуру во внутреннем пространстве корпуса.
С наружной стороны корпус закрывается защитным стеклом, щели герметизируются. В местах ввода и выхода труб, монтируются патрубки холодной и горячей воды.
Изготовленной таким образом устройство, можно использовать для горячего водоснабжения летнего душа и подогрева воды в бассейне, для этого патрубки коллектора подключаются к выбранным системам, после чего устройство готово к работе.
Изготовление своими руками
Процесс изготовления солнечного обогревателя своими руками довольно увлекательный, а готовая конструкция принесёт много пользы хозяину. Благодаря такому устройству можно решить проблему обогрева помещений, нагрева воды и других важных хозяйственных задач.
Материалы для самостоятельного производства
В качестве примера можно привести процесс создания отопительного устройства, которое будет поставлять нагретую воду в систему. Самым дешёвым вариантом производства солнечного коллектора является использование в качестве основных материалов деревянного бруска и фанеры, а также плит ДСП. Как альтернативу можно использовать алюминиевые профили и металлические листы, но они обойдутся дороже.
Все материалы должны быть влагоустойчивыми, то есть отвечать требованиям использования на открытом воздухе. Качественно изготовленный и установленный солнечный коллектор может служить от 20 до 30 лет. В связи с этим материалы должны иметь необходимые характеристики эксплуатации для применения на протяжении всего срока. Если корпус создан из дерева или плит ДСП, тогда для продления срока службы его пропитывают водно-полимерными эмульсиями и лаком.
Обзор: Самодельная солнечная панель (батарея).
Обустройство теплоизоляции
Чтобы уменьшить потери тепла, на дно короба укладывается изоляционный материал. Для него можно использовать пенопласт, минеральную вату и т. п. Современная промышленность предоставляет большой выбор различных утеплителей. Например, хорошим вариантом станет использование фольги. Она не только предотвратит потерю тепла, но и будет отражать солнечные лучи, а значит, увеличит нагрев теплоносителя.
В случае использования пенопласта или полистирола для утепления можно вырезать для трубок канавки и монтировать их таким образом. Как правило, абсорбер фиксируется к днищу корпуса и укладывается по изоляционному материалу.
Теплоприемник коллектора
Теплоприемником солнечного коллектора выступает абсорбирующий элемент. Он представляет собой систему, состоящую из трубок, по которым движется теплоноситель, и других деталей, производящихся обычно из листов меди.
Лучшим материалом для трубчатой части является медь. Но домашние умельцы изобрели более дешёвый вариант – полипропиленовые шланги
, которые скручиваются в спиральную форму. Для подсоединения к системе на входе и выходе применяются фитинги.
Подручные материалы и средства разрешается использовать различные, то есть практически любые, которые есть в хозяйстве. Тепловой коллектор своими руками можно изготовить из старого холодильника, полипропиленовых и полиэтиленовых труб, панельных радиаторов из стали и других подручных средств. Важным фактором при выборе теплообменника является теплопроводность материала, из которого он изготовлен.
Идеальным вариантом для создания самодельного водяного коллектора является медь. Она имеет самую высокую теплопроводность. Но использование медных трубок вместо полипропиленовых не означает, что устройство будет выдавать намного больше тёплой воды. На равных условиях медные трубки будут на 15-25% эффективнее, чем установка полипропиленовых аналогов. Поэтому применение пластика тоже является целесообразным, к тому же он намного дешевле меди.
При использовании меди или полипропилена необходимо делать все соединения (резьбовые и сварные) герметичными. Возможное расположение труб – параллельное или в виде змеевика. Верх основной конструкции с трубками закрывается стеклом. При форме в виде змеевика уменьшается количество соединений и, соответственно, возможное образование утечек, а также обеспечивается равномерное движение теплоносителя по трубкам.
При изготовлении классического варианта можно использовать закалённое стекло или оргстекло, поликарбонатные материалы и т. п. Хорошей альтернативой станет применение полиэтилена.
Важно учитывать, что использование аналогов (рифлёных и матовых поверхностей) способствует уменьшению пропускной способности света. В заводских моделях применяют для этого специальное солярное стекло
Оно имеет немного железа в своём составе, что обеспечивает низкую теплопотерю.
Каким должен быть самодельный солнечный коллектор?
Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.
Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.
Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.
Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.
Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.
Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.
Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.
Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.
Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.
Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.
Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.
Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.
Коллектор Станилова
Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.
Конструкция коллектора
Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.
На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.
Материалы и детали для изготовления
Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:
- стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
- рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
- доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
- прокатный уголок;
- соединительная муфта;
- трубы для сборки радиатора;
- хомуты для крепления радиатора;
- лист оцинкованного железа;
- приёмная и выпускная труба радиатора;
- бак объемом 200−300 литров;
- аквакамера;
- теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).
Этапы работ
Этапы изготовления коллектора Станилова своими руками:
- Из досок сколачивается контейнер, дно которого укрепляется брусьями.
- На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
- После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
- Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
- Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
- Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
- Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
- После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
- Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

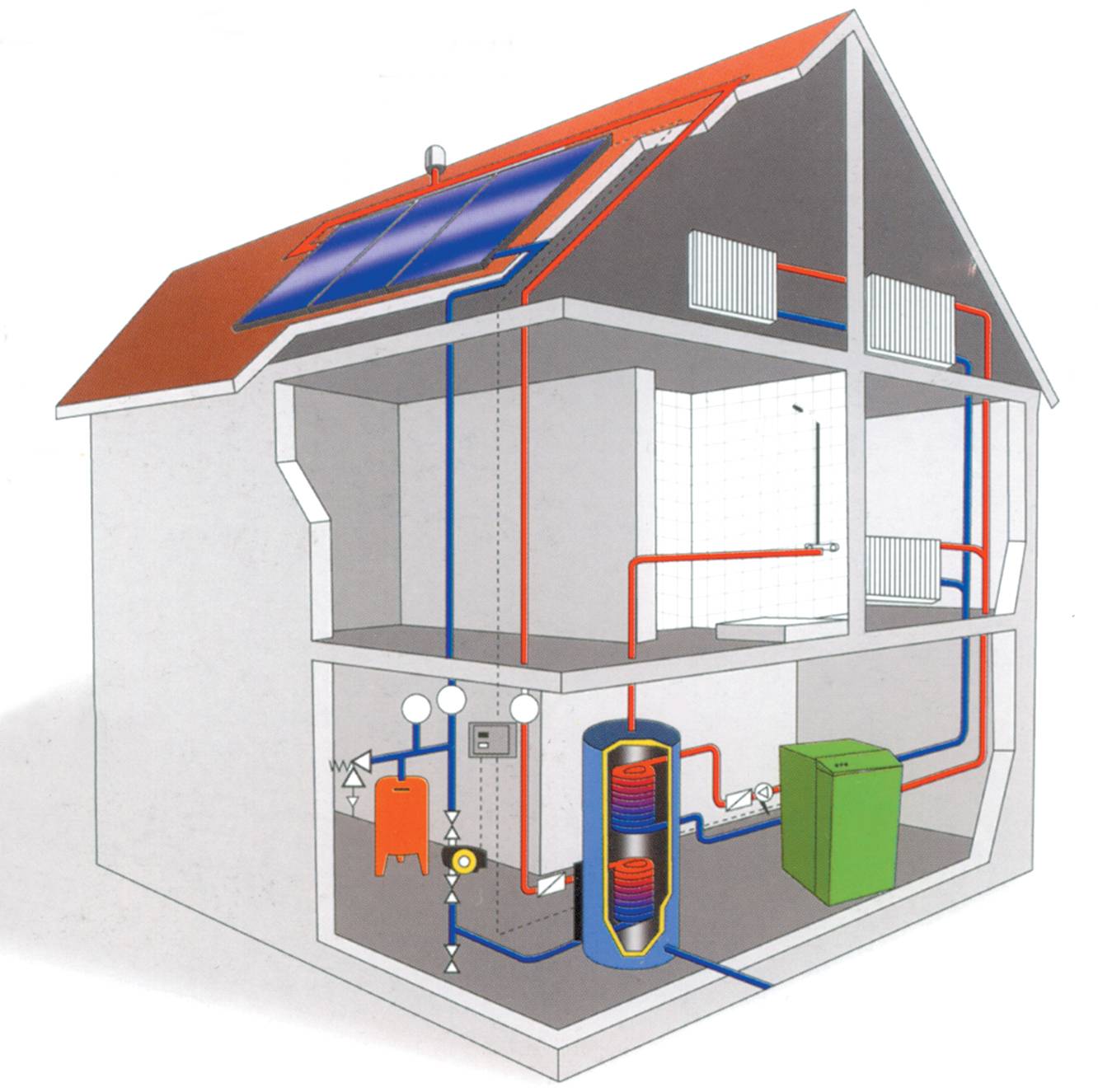

Солнечные системы теплоснабжения.
Используя отдельные коллекторы, собирается тепловой блок требуемой мощности. При увеличении площади покрытия возможен практически бесконечный рост производительности таких солнечных батарей.
Нагретый теплоноситель из коллекторов закачивается в бак – гидроаккумулятор, из которого производится забор горячей воды потребителями. При коротком отопительном контуре возможна естественная циркуляция воды в магистрали, что дополнительно повышает общий КПД системы. В более сложных системах циркуляционные потоки создаёт насос.
Традиционное солнечное теплоснабжение реализуется в двух вариантах систем:
• Одноконтурные системы, в которых вода непосредственно из коллекторов поступает в тепловую магистраль;
• Двухконтурные системы, где в контуре коллекторов циркулирует теплоноситель, отдающий в теплообменнике энергию водяному контуру.
Двухконтурные системы солнечного теплоснабжения хороши тем, что в условиях низких температур расположенный вне здания первый контур с коллекторами может быть заполнен незамерзающей жидкостью. В этом случае ночные холода системе не страшны.
1 Конструкция и принцип работы
Отопление дома с помощью преобразования солнечной энергии в электрическую используется, как правило, в качестве дополнительного источника тепла, а не основного. С другой стороны, если установить конструкцию большой мощности, а все приборы в доме переоборудовать под электричество, тогда можно обойтись только солнечным коллектором.
Но стоит помнить, что отопление с помощью солнечных коллекторов без дополнительных источников тепла возможно только в южных регионах. При этом панелей должно быть достаточно много. Их необходимо располагать таким образом, чтобы на них не падала тень (например, от деревьев). Размещать панели следует лицевой стороной в направлении, максимально освещаемом солнцем на протяжении всего дня.
Хоть сегодня существует много разновидностей таких устройств, принцип работы у всех одинаковый. Любая схема забирает солнечную энергию и передаёт её потребителю, представляя собой контур с последовательным расположением приборов. Комплектующими, производящими электроэнергию, являются солнечные батареи или коллекторы.
Коллектор состоит из трубок, которые последовательно соединены со входным и выходным отверстием. Также они могут располагаться в виде змеевика. Внутри трубок находится техническая вода или смесь воды и антифриза. Иногда они наполняются просто воздушным потоком. Циркуляция осуществляется благодаря физическим явлениям, таким как испарение, изменение агрегатного состояния, давление и плотность.
Если система будет эксплуатироваться только осенью и весной, то в качестве теплоносителя можно использовать воду. Но в зимнее время её необходимо заменить на смесь антифриза и воды. В классических конструкциях роль теплоносителя играет воздух, который движется по каналам. Их можно сделать из обычного профлиста.
Если коллектор необходимо устанавливать для обогрева небольшого здания, которое не подключено к автономной системе отопления частного дома или централизованным сетям, то подойдёт простая система с одним контуром и нагревательным элементом в её начале. Схема простая, но целесообразность её установки оспаривается, так как работать она будет только солнечным летом. Однако для её функционирования не потребуются циркуляционные насосы и дополнительные нагреватели.
При двух контурах всё гораздо сложнее, но количество дней, когда станет активно вырабатываться электроэнергия, увеличивается в несколько раз. При этом коллектор будет обрабатывать только один контур. Большая часть нагрузки возлагается на одно устройство, которое работает на электроэнергии или другом виде топлива.
2 Классификация по температурным показателям
Гелиосистемы классифицируются по различным критериям
Но в приборах, которые можно изготовить самостоятельно, следует обратить внимание на вид теплоносителя. Такие системы можно разделить на два типа:
- использование различных жидкостей;
- воздушные конструкции.
Первые применяются чаще всего. Они более производительные и позволяют напрямую подключить коллектор к отопительной системе. Также распространена классификация по температуре, в пределах которой может работать устройство:
- 1. Работающие в низкотемпературном диапазоне. Такие устройства способны нагреть теплоноситель максимум до 50 градусов. Применяются они для подогрева воды в душевых кабинах, ваннах, на кухне, для полива огорода, а также для повышения комфорта в осенний и весенний период.
- 2. Среднетемпературный диапазон. Могут разогреть теплоноситель до 80 градусов. Они зачастую используются для обеспечения работы отопительного оборудования в частных домах.
- 3. Высокотемпературные. Используются в производительных цехах и других коммерческих зданиях. Способны нагревать теплоноситель до 200—300 градусов.
Последний вид гелиосистем работает благодаря очень сложному принципу передачи солнечной энергии. Оборудованию требуется много места. Если разместить его на загородной даче, тогда оно займет преобладающую часть участка. Для производства энергии понадобится специальное оборудование, поэтому сделать такую солнечную систему самостоятельно будет практически невозможно.
Установка коллектора
Сложность эксплуатации солнечной системы в том, что эффективность зависит от высоты солнца над горизонтом, времени года и суток, наличия облачности, влажности и температуры окружающего воздуха. Солнечный коллектор для отопления помещения в горизонтальной плоскости должен быть ориентирован строго на юг. Отклонения в сторону запада или востока допускаются в пределах 40°. При этом эффективность установки снизится примерно до 20 %. Важную роль играет угол наклона, который должен составлять от 35 до 45°.
Самым разумным вариантом является на стадии проектирования нового жилища предусмотреть, что на крышу будет установлен солнечный коллектор. Цена на подобное оборудование значительно выше, чем на привычное паровое отопление. Но затраты с лихвой оправдаются последующей эксплуатацией. Срок окупаемости, если дом утеплен в соответствии со всеми нормами и правилами, в среднем составляет пять лет.
В быту и на работе
Применение гелиоустановок решает проблемы с отоплением при ограниченном доступе к газу или электричеству, при недостаточной мощности центрального электроснабжения; в качестве вспомогательной системы отопления, горячего водоснабжения дома, коттеджа, дачи, бассейна позволяет сэкономить значительные средства владельцам. Область применения самая различная:
- отопление производственных помещений;
- отопление и горячее водоснабжение жилых зданий, предназначенных для постоянного и временного проживания.
- отопление учреждений здравоохранения, туристических баз, спортивных комплексов, небольших автономных магазинов.
- обогрев открытых и закрытых бассейнов;
- отопление и горячее водоснабжение временных жилых и рабочих помещений.
Солнечный коллектор из змеевика холодильника
Солнечный коллектор своими руками можно смастерить из обычного змеевика, снятого со старого холодильника. Для работы потребуется подготовить:
- Непосредственно змеевик
- Рейки и фольга для каркаса
- Бочка или бак для воды
- Резиновый коврик
- Запорная арматура (вентили, труб и т. д.)
- Стекло
Промыв змеевик от фреона, необходимо сбить вокруг реечный каркас. Его точные размеры будут зависеть от размера рабочего узла, который был демонтирован с холодильника. Коврик необходимо подогнать под рейки, среди которых змеевик должен свободно располагаться.
На резиновый коврик (дно каркаса) укладывается фольгирующий слой. Затем змеевик фиксируют при помощи винтовых хомутов. В стенках проделываются отверстия, через которые будут проходить трубы. Повысить продуктивность можно за счет герметизации стыков герметикам.
Дно также укрепляется рейками. Сверху монтируется стекло и фиксируют при помощи скотча. Чтобы не волноваться, можно вырезать несколько алюминиевых пластинок и сделать из них прижимы.
Видео о техническом устройстве и испытании солнечного коллектора:
В заключении
Такое сооружение, как солнечный коллектор своими руками, может существенно повысить уровень комфорта в загородном доме или на даче. Пусть незначительно, но оно снижает траты на потребляемую энергию, вырабатываемую классическими источниками энергии.
Общий принцип водонагрева
Существуют различные виды гелиоколлекторов, однако в водонагревательных установках все они работают по одной схеме. Солнечные лучи нагревают теплоноситель, который по тонким трубкам поступает в заполненный водой бак. Трубки с теплоносителем проходят через весь внутренний объем бака и нагревают находящуюся в нем воду. В дальнейшем эта вода расходуется на бытовые нужды (отопление, ГВС и т.д.). Температура воды в баке контролируется специальными датчиками, при ее охлаждении ниже заданного минимума автоматически включается резервный подогрев (обычно – газовый или электрокотел).
Такова общая схема работы всех солнечных водонагревательных установок. Что же касается работы плоских и вакуумных коллекторов, то, несмотря на единый принцип действия (нагрев теплоносителя от солнца и последующую отдачу тепла), в их работе много различий.
