Сливной бачок унитаза: устройство, установка, регулировка, ремонт своими руками

Проблема #3: ликвидация внутренних течей

Как починить бачок, если вода течет в чашу унитаза? Для начала стоит проверить правильность настройки переливной трубки. Ее нужно немного приподнять и посмотреть, переливается ли вода в трубку.

Если да, то нужно отремонтировать клапан поплавка. Если нет – нужно подкорректировать рычаг.

Проблемы с клапаном могут возникнуть из-за мусора. Его нужно просто удалить из-под резинки.

Если же износилась резина, ее можно просто перевернуть другой стороной, но лучше сразу поменять. Если клапан сломался, придется его поменять на новый.

Предлагаем видеоинструкцию по замене арматуры сливного бачка:

Выход из строя рычага спуска воды

Причиной выхода из рабочего состояния рычага спуска воды является повреждение тяги. Для устранения проблемы, неисправный механизм следует заменить на новый.

Рассмотрим последовательность замены рычага.

Перекрыть подачу воды и спустить жидкость с бачка унитаза.
Снять крышку со сливной емкости, из которой необходимо открутить кнопку спуска.
Отсоединить подводку.
Демонтировать сливную колонку, начиная с верхней части.
Открутить крепеж бачка.
Установить новый механизм, изготовленный из толстой проволоки.

Если рычаг спуска срабатывает только после многократного нажатия на него, как правило, причиной поломки является износ мембраны сифона, которую необходимо заменить.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

С одной кнопкой.
Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Установка смывного бачка

Работа перекрывающего клапана регулируется при помощи поплавка, для уменьшения уровня воды следует подогнуть поплавочное колено.

Потребуются:

болты;
прокладки;
силиконовый клей.

Прежде чем начать устройство полки для унитаза, необходимо резиновую манжету, которая находится на патрубке полки, надеть на раструб унитаза, а затем прикрепить и ее. Установка бачка производится на полку унитаза, после чего он прихватывается крепящими винтами, то есть болтами. После этого можно приступить к сборке его деталей, также все внутренние части можно собрать заранее. Между ним и полочкой укладываются овальные прокладки, которые следует промазать силиконовым клеем с двух сторон. Затем все нужно выдержать в течение 20 минут, пока не засохнет клей, и слить воду, чтобы проверить, не просачивается ли вода между полкой и бачком. В том случае, если она протекает, необходимо снять бачок и в местах протечки нанести снова клей. В конце осуществляется его установка на место.

Если внутренние детали нужно собрать после монтажа на полку унитаза, то необходимо сначала подключить муфту подводки водопровода к нему и прикрутить к ней поплавковый клапан. Затем нужно вкрутить трубку перелива воды и привинтить спускной механизм, то есть рычаг спуска воды.

Сливной бачок устанавливается на полку унитаза, после чего стягивается болтами.

После этого следует вставить седло и спускной вертикальный клапан, к которому нужно присоединить рычаг спуска воды через тягу. Далее необходимо закрепить его и отрегулировать скрутку поплавкового колена, как было описано выше, до нужного уровня. Затем бачок устанавливается на полку унитаза, фиксируется перелив в седло, которое нужно отрегулировать. В конце необходимо зафиксировать прокладку слива в унитаз и закрепить бачок с помощью фиксаторов к унитазу.

Поплавковый клапан имеет большое значение в механизме бачка, так как с помощью него происходит автоматическое поступление, а также прекращение подачи воды. Вся его работа регулируется положением поплавка. Чтобы регулировать уровень воды, нужно подогнуть или разогнуть скрутку поплавкового колена. Это необходимо для того, чтобы поплавок не смог низко опуститься и не стал цепляться за другие детали. Для экономичного расхода воды, то есть для уменьшения ее количества в бачке, нужно колено скрутки рычага с поплавком подогнуть в направлении дна смывного бачка. Сам клапан обязан полностью перекрыть поступление воды, когда она достигнет уровня на 20 мм ниже перелива.

Из чего изготавливается арматура для унитаза

Чем дороже система, тем лучше. Может не сработать, если приобрести подделку известного бренда. Отечественный продукт, может быть более качественным, а по стоимости дешевле. Арматура чаще всего выполняется из полимеров.

Не поддается подделке арматура, выполненная из бронзы и соединений латуни. Ее считают надежной. Конечно, цена бронзового механизма выше, чем из пластика. Стоит один раз настроить его, и он не будет давать сбоя в работе долгое время. При подаче воды в бачок снизу клапаны спуска и запора воды находятся очень близко

Важно установить и настроить работу арматуры без соприкосновения между собой подвижных частей

Когда проблема связана с чашей

Проблемы, связанные с поломкой самой чаши унитаза, возникают крайне редко. Обычно неприятная ситуация возникает вследствие неправильной фиксации корпуса к стене или полу, в результате чего и протекает унитаз. Когда конструкция собрана (особенно при выборе встроенной в стену ) достаточно сложно решить возникшую проблему, поэтому следует позаботиться о правильном монтаже еще на этапе установки, иначе придется разбирать сложную конструкцию, оценивая состояние прокладок и качество соединений.

В ряде случаев, чтобы устранить течь в унитазе, все же нужно в первую очередь внимательно осмотреть бачок, так как постоянное образование лужи на полу может объясняться недостаточно плотным прилеганием груши, повреждением седла вследствие коррозионных процессов, неправильной регулировкой клапанов или нарушением плотности гаечного соединения. В ряде случаев достаточно простой замены прокладки или изношенной манжеты на новые элементы или подтягивания разболтавшейся гайки в основании перелива, для чего предварительно снимают бачок. Для максимальной надежности дополнительно накладывают фиксирующий хомут.

Если в унитазе постоянно течет вода, но ремонт не проводится сразу после обнаружения неисправности, на стенках может сформироваться известковый налет. Устранить неприглядное образование позволяет смесь из воды и лимонной кислоты, которую наносят на загрязненные места и оставляют на ночь. Аналогичные действия можно выполнить для чистки самого бачка.

При условии грамотно проведенного ремонта бак и сама чаша унитаза будут исправно работать в течение длительного периода времени, не требуя полной замены сантехнического устройства. Ремонт собственными силами является экономным и простым вариантом, поэтому стоит досконально изучить проблему и решить ее одним из предложенных выше способов.

Сантехнические устройства стали настолько обыденными в наших квартирах, домах, офисных помещениях, что их наличие воспринимается как должное.

А ведь каких-то пятьдесят лет назад большинство россиян и не предполагало, что «отхожее место» может быть обустроено внутри дома или квартиры – практически повсеместно пользовались отдельно стоящими сарайчиками, установленными над выгребными ямами.

И сегодня неполадки в работе сантехники приводят в ужас обывателей – ведь без нормально функционирующего унитаза сводятся на нет преимущества квартир.

Одной их самых частых неисправностей бачка унитаза является постоянный набор воды, происходящий из-за того, что вода из бачка унитаза протекает в унитаз или на пол помещения санузла (подробнее о такой ситуации читайте ). Естественно, подобное положение дел никого не может устраивать, потому что приводит к таким последствиям:

Неоправданно высокий расход воды. Этот природный ресурс становится с каждым годом все дороже, а с учетом повсеместной установки счетчиков расхода воды постоянный ее расход приводит к непомерно высоким счетам за коммунальные услуги.
Постоянный шум в туалетной комнате. С учетом акустических особенностей наших квартир и тонких простенков, не отличающихся качественной звукоизоляцией, звук текущей воды никак не способствует хорошему расположению духа жильцов, особенно в ночное время, когда снижается общий уровень шума.
Неисправность бачка унитаза грозит затоплением санузла со всеми вытекающими (в прямом смысле слова) последствиями, приводящими к необходимости выполнения ремонта напольного покрытия и, в случае низкокачественной гидроизоляции межэтажного перекрытия, нижележащего соседского помещения.

Несколько основных способов монтажа сливного бачка

Осуществить монтаж сливного бачка самостоятельно без вмешательства сантехника вполне возможно, тем более для этого есть несколько основных вариантов.

Довольно часто его устанавливают прямо на унитаз. Если возникает необходимость в замене только сливного бачка, то в такой ситуации используется специальная уплотнительная резинка, она имеет отличную герметичность. Если же осуществляется замена всего санузла, то нужно установить сливной бак на унитаз, установленный ранее, а прикрепить его можно с помощью болтов. Главное при монтаже подобного бачка не перетянуть болты, чтобы не возникли трещины. И использовать специальные шайбы в качестве прослойки.
Также есть некий способ установки сливного бачка над унитазом, в итоге просто надо добавить водосточную трубу определенного размера. Вообще, подобное крепление не так часто используют в сантехнических работах, потому что считается, что это сооружение не совсем отвечает наружным стандартам.
Лучше всего будет смотреться застенная или же встроенная сливная система. Главный плюс в том, что устанавливается она так, что ее совсем не видно, виднеется только кнопка слива для поступления воды. Кроме того, намного больше становится свободного пространства, да и сам внешний вид ванной комнаты более привлекательный. У встроенного сливного бачка есть специальные установочные ушки, а также отверстия для водосточных труб. Эта система полностью скрывается в стенках ванной комнаты. В наружном пространстве остается только один главный элемент – кнопка для сливания воды. Там, где вмонтирована кнопка для слива, осуществляется и ремонт сливной системы.

Ремонт поплавка унитаза

Причин, по которым постоянно протекает вода достаточно много. Возможно сместился либо перекосился рычаг поплавка. Для того, чтобы привести его в исправное состояние нужно поставить его в правильное положение. В основном он расположен на 2,5 см ниже трубы, через которую подается вода. При необходимости его необходимо отрегулировать, как на изображении ниже.

Регулировка поплавка унитаза

Также для решения проблемы с течью воды можно обратить внимание на поплавок, размещенный внутри бачка. Если при осмотре обнаружено, что внутри него есть вода, или видно его повреждение, это означает, что он стал слишком тяжелым и, соответственно, вода протекает

Отремонтировать поплавок можно следующим образом:

1. Снять поплавок;

2. Полностью вылить из него воду;

3. Надежно заделать образовавшееся отверстие;

4. Поставить поплавок на прежнее место.

Для заделывания отверстия на поплавке можно использовать разогретый пластик либо обычный полиэтиленовый пакет, который необходимо надежно зафиксировать на поплавке. Однако такое заделывание дырок позволит только временно использовать поплавок, ведь со временем эта проблема даст о себе знать. Поэтому в ближайшее время советуется приобрести новый поплавок и поставить его вместо старого.

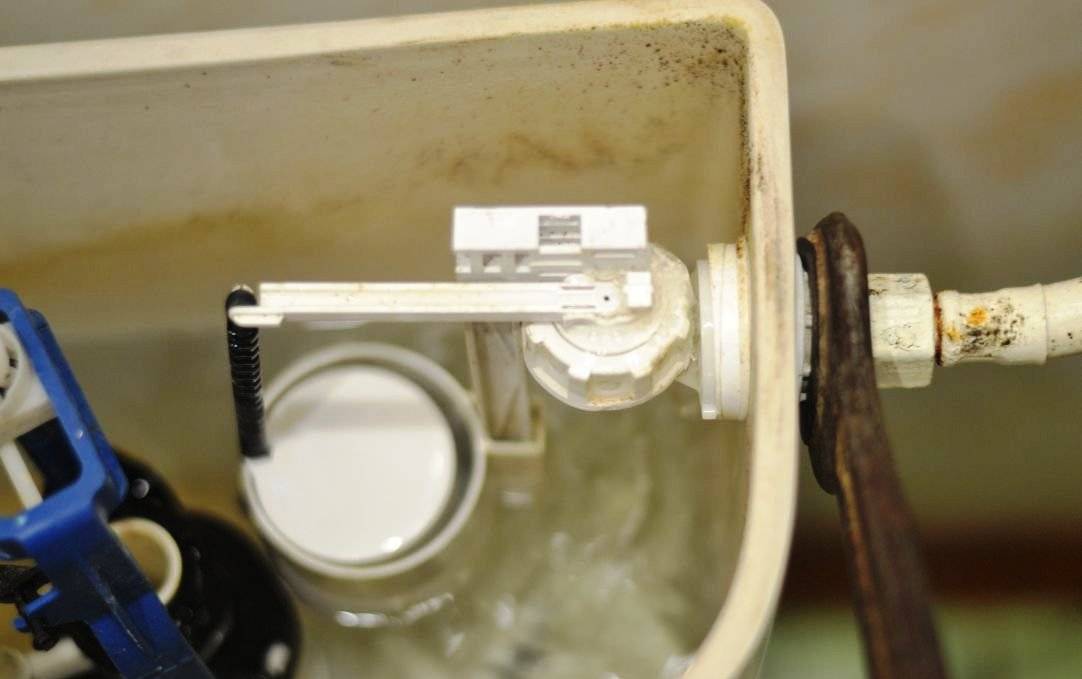

Поплавок сливного бачка

Исходя из выше сказанного, самое главное найти причину поломки, далее или отремонтировать, или заменить на новую деталь

При установке нового механизма важно его правильно отрегулировать. При большом желании все эти работы можно осуществить без специалиста

Проблема #1: вода не поступает в бачок

Как можно починить сливной бачок унитаза, если в него перестала поступать вода? Это несложно. В первую очередь проверяют подводящий шланг. Его отсоединяют от бачка и один конец опускают в какую-либо емкость.

Если вода не течет, можно просто купить и установить новый шланг.

Чаще всего проблема кроется в засорении узкой части клапана. Для ремонта достаточно опустошить бачок, перекрыть воду и открутить узел, состоящий из клапана, рычага и поплавка.

Когда детали будут сняты, откроется отверстие, через которое заполняется емкость. Оно очень часто бывает засорено. Прочистить его можно с помощью обычной иглы или проволоки.

Чтобы провести полную очистку, нужно снять вентиль со входного патрубка и смыть водой остатки грязи.

Иногда причиной поломки становится крошечный кусочек окалины, попавший в шланг, или грязь. Его можно попробовать промыть или прочистить

Ремонт системы слива унитаза

Система слива воды унитаза одно из немногих устройств, надежность которого практически не зависит от цены. Более того, дешёвые простенькие модели нередко работают дольше.

Тем не менее, со временем даже эти надежные устройства выходят из строя, и вода начинает подтекать, либо, что бывает реже, не поступает в бачок.

Причины поломок и необходимости ремонта системы слива унитаза разные. Из основных:

Деформация элементов механизма из-за старения пластика.
Ржавление и окисление металлических деталей (при наличии).
Известковый налет. Постепенно нарастая, он начинает препятствовать работе деталей, снижать герметичность примыкания пробок и прокладок, забивает отверстия подачи воды.
Механическая поломка детали в связи с «усталостью» материала или случайным её повреждением при установке, обслуживании или регулировке.

Многие проблемы со сливом унитаза устраняются чисткой и регулировкой механизмов

Нередко поломка происходит в новом или относительно новом механизме. Такое бывает — при установке или регулировке сломался шток, рычаг, лопнуло крепление.

Увы, но выполнить полноценный ремонт системы слива унитаза получится вряд-ли. Лучше всего приобрести точно такой же механизм, заменить поломанную деталь, а остальные припрятать на будущее.

Заменить новым лучше всего и устройство, которое проработало лет восемь и больше, не вникая особо, что там сломалось.

Связываться с ремонтом в этом случае имеет смысл, если приобрести новый механизм в ближайшее время не получится, или под рукой есть похожий.

В подающем кране течь может быть вызвана износом мембраны. Попробуйте просто перевернуть ее другой стороной. Некоторые модели (обычно рычажные) такое допускают.

Если же возраст механизма три-пять лет, явных механических поломок не наблюдается, устранить проблему обычно несложно.

Иногда достаточно опустить поплавок подачи воды, подтянуть гайки, поставить на место перекосившийся рычажок.

Иногда достаточно немного подтянуть гайку или подрегулировать поплавок сливной системы унитаза, чтобы устранить течь

Если поверхностная регулировка не помогла, снимаем и разбираем проблемный узел

Протираем детали от грязи, осторожно очищаем от известковых отложений все детали

Особое внимание уделяем клапанам и гнездам, куда они прилегают

Очищаем и проверяем, как двигаются шарниры рычагов.

Чистку и осмотр механизма желательно выполнять хотя бы раз в пару лет, независимо от того насколько хорошо он работает.

Замена сливного механизма

Вариант 1

Если у вас новый бачок с импортной арматурой, замена сливного механизма проста до неприличия. Он представляет собой цельную конструкцию, которая для замены не требует демонтажа бачка.

Выпуск, седло и манжета между бачком и полочкой останутся старыми: комплекты этого типа совместимы друг с другом.

Перекройте воду на бачок.
Снимите кнопку слива и крышку.
Поверните сливной механизм по часовой стрелке на несколько градусов и потяните его вверх.
Очистите выпуск и седло, к которому прижимается прокладка, от отложений и мелкого мусора.
Установите новый сливной механизм и поворотом против часовой стрелки зафиксируйте его.
Включите подачу воды и убедитесь, что механизм полностью перекрывает слив в закрытом состоянии.

К слову, ситуация, когда необходима полная замена узла — редкость. В большинстве случаев проблема с утечкой воды решается очисткой седла или заменой кольцевой прокладки. Операция занимает не больше минуты и не требует каких-то особых навыков.

Вариант 2

У отечественных комплектов с отдельной полочкой замена механизма слива куда сложнее.

Нет, все операции интуитивно понятны; но объем работы по полной замене узла займет гораздо больше времени.

Перекрываем воду на бачок.
Крышка для бачка унитаза демонтируется после того, как откручена гайка под ручкой слива.
Затем отключаем от заливного клапана гибкую подводку.
Откручиваем болты, удерживающие полочку и, зачастую, сиденье с крышкой. Полиэтиленовые болты с гайками легко отвернутся руками; если при установке комплекта были использованы латунные или оцинкованные болты, придется вооружиться пассатижами и разводным ключом. Стальные болты без антикоррозионной защиты и вовсе придется пилить ножовочным полотном.
Подав бачок назад, вытаскиваем выпуск полочки из конической манжеты. Будьте готовы заменить эту манжету: резина со временем утрачивает эластичность, и соединение после сборки может потечь.
Кладем конструкцию на ровную поверхность и последовательно раскручиваем все болты. Разумеется, избегая перекосов, строго попарно. Стальные болты, если какая-то добрая душа осчастливила ими владельца унитаза при сборке, придется спилить.
Отделив полочку и сняв механизм слива, тщательно удаляем весь мусор и отложения вокруг отверстий.

Монтируем новый механизм, не забыв установить под латунное седло прокладку. Относительно болтов действуют уже известные нам правила: они стягиваются строго попарно, по одному — два оборота за раз и без избыточных усилий.
Крепим полочку. Овальную прокладку под ней лучше заменить: она наверняка перестала быть эластичной. В крайнем случае, выручит нанесенный на обе ее стороны .
Проверяем конструкцию на герметичность: затыкаем выпуск полочки тряпкой и наполняем бачок при поднятой груше водой.
Если нет, проверяем герметичность слива: наполняем бачок уже при опущенной груше.
Если все в порядке, можно устанавливать бачок на место. Коническая манжета натягивается на выпуск полочки и закатывается к ней широким раструбом. После того, как болты крепления полочки закручены, раскатываем манжету на раструб унитаза.
Подключаем гибкую подводку и включаем воду.
После того, как все оборудование прошло проверку работоспособности, устанавливается и фиксируется гайкой крышка бачка для унитаза.

Основные типы конструкций сливного оборудования

Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

Читать далее: Какие трубы для водяного теплого пола лучше? Сравниваем 4 варианта!

Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску).

Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива.

На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

Поплавки, перекрывающие подачу воды через систему рычагов.

Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом. Прежде всего, они зависят от вида механизмов наполнения и водоотведения

Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения

Рычажные

Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта. Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску).

Кнопочные

Поплавки, перекрывающие подачу воды через систему рычагов.
