Изобретение графа или сэндвич трубы для дымоходов

Монтаж дымохода из сэндвич труб своими руками: порядок действий

Рассмотрим, как собрать дымоход из сэндвич труб своими руками.

Присоединив к котлу обычную трубу (без утеплителя), начинаем наращивать сэндвич-дымоход.

Перед соединением двух деталей их внутренние трубы нужно на 100 – 150 мм выдвинуть из теплоизоляции – так работать будет удобнее. Внутри более широкая часть (раструб) обмазывается термоустойчивым герметиком.

Соединив детали, раструб нужно обжать хомутом, после чего теплоизоляция с кожухом надвигается на прежнее место.

После установки тройника с конденсатосборником под ним к стене крепится опорный кронштейн. Он будет удерживать вес всей вертикальной части дымохода.
Отверстия в стене или перекрытии проходят таким образом:

1. Края отверстия изолируют минеральной ватой.
2. Далее устанавливают разделку, имеющую вид гильзы.
3. Труба дымохода заводится в разделку строго по центру. Фиксировать ее нужно так, чтобы оставалась возможность свободного удлинения при нагреве.
4. С двух сторон отверстие обшивается стальным листом на подкладке из минераловатного картона.

Для прохода через крышу используется крышная разделка. Ее исполнение будет зависеть от угла наклона кровли – это нужно учитывать при заказе дымохода. На трубу одевается фартук, края которого на более высокой стороне заводятся под кровельное покрытие, а на низкой стороне – укладываются поверх него. Места прилегания фартука к кровельному материалу и трубе промазываются герметиком.

Также необходимо будет установить секцию снегозадержателя. Судя по названию, этот элемент предотвращает повреждение дымохода при сходе снега.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

1. Из шлаков.
2. Стекловолокно.
3. Каменная вата.

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
2. Выдерживает нагрев до 620 градусов по Цельсию.
3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

• плит;
• матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

• стены;
• стропила;
• брус;
• потолки.

Лучшие комплекты для системы дымохода

Многие покупатели предпочитают приобретать готовые комплекты, которые включают в себя сразу все элементы, необходимые для монтажа дымохода.

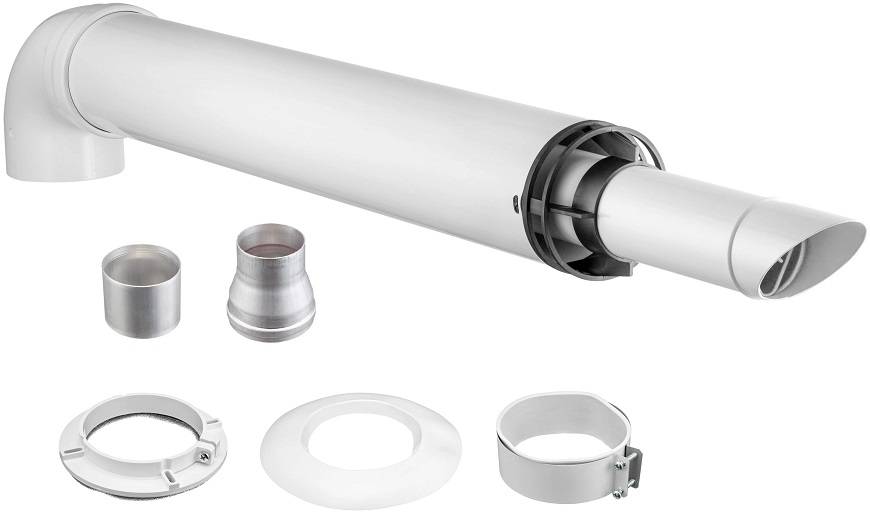

Vaillant (303 209) – комплект для горизонтального прохода через стену или крышу

Vaillant
Мне нравитсяНе нравится

Коаксиальный дымоход, который одновременно выполняет две функции – отводит отработанные газы и обеспечивает приток воздуха в систему. Дымоход выполнен из нержавеющей стали с покрытием оцинковкой.

В комплект входят:

• трубы для отвода продуктов сгорания и притока воздуха;
• внешние и внутренние розетки;
• уплотнители;
• крепежи.

Плюсы и минусы

доступная цена;
качественная сталь;
диаметр 80/125 мм;
достойная комплектация.

приходится докупать некоторые элементы;
продаётся не везде.

Средняя стоимость – 12 500 р.

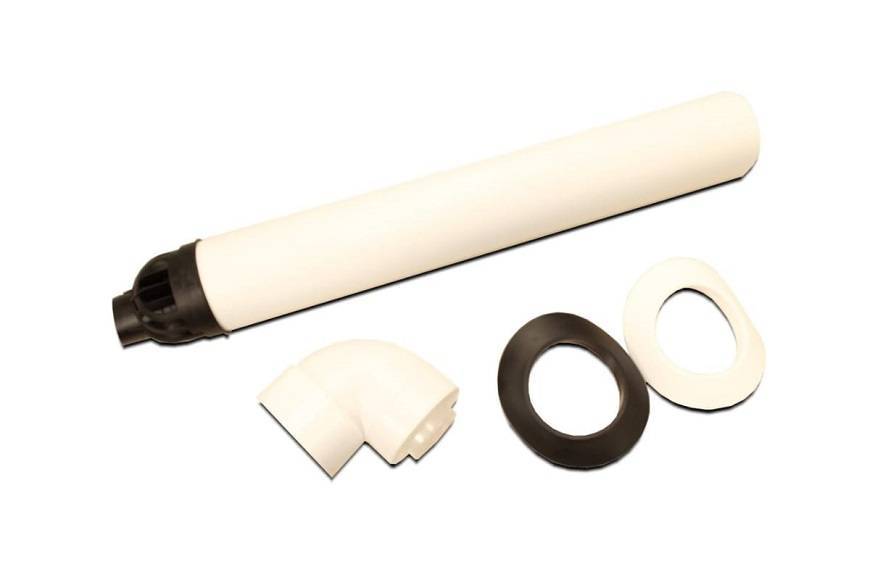

Wolf DN60/100- комплект концентрического горизонтального дымохода через стену

Wolf DN60/100
Мне нравитсяНе нравится

Немецкий бренд выпускает качественные и прочные дымоходы. Комплект сертифицирован и соответствует всем стандартам качества. Отводная труба выполнена из нержавеющей стали, приточная из полипропилена. Данный комплект подходит только для котлов той же марки.

В комплект входят все необходимые трубы, хомуты, угловые элементы.

Плюсы и минусы

высокое качество;
доступная цена;
удобные крепления;
годовая гарантия от производителя;
легко найти в магазинах.

несовместимость с другим оборудованием;
не подходит для самостоятельного монтажа.

В среднем стоимость комплекта – 9 000 рублей.

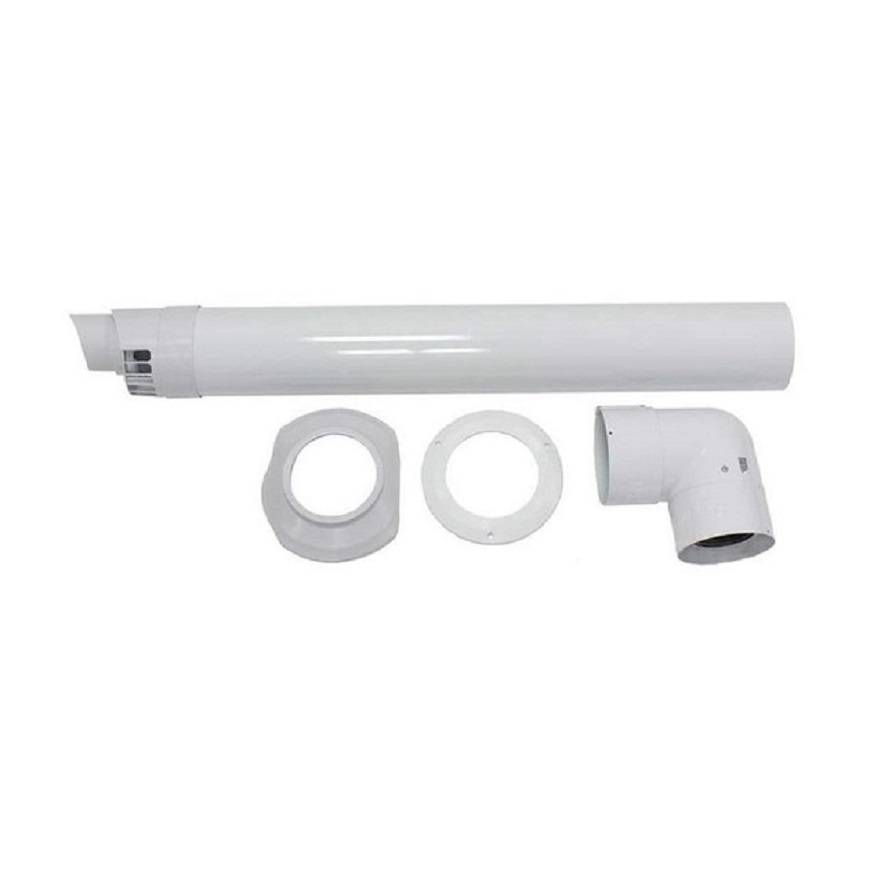

Ariston Комплект дымохода 3318000 60/100, совместимый с отопительным котлом

Ariston Комплект дымохода
Мне нравится1Не нравится

Коаксиальный дымоход, сделанный из алюминия и термостойкого пластика. Он позиционируется как универсальный и подходит к котлам разных типов – газовые и конденсационные. Трубы могут быть расположены как внутри, так и снаружи здания. Дымоход выдерживает температуру до 110 градусов тепла.

В комплект входят:

• трубы;
• поворотное колено;
• хомуты;
• розетки.

Плюсы и минусы

доступная цена;
актуальность для котлов настенных и напольных;
гарантия на 2 года;
выбор диаметров трубы;
устойчивость к коррозии.

недолговечная система;
одного комплекта не хватает для обустройства дымохода.

Цена комплекта – 5 000 рублей.

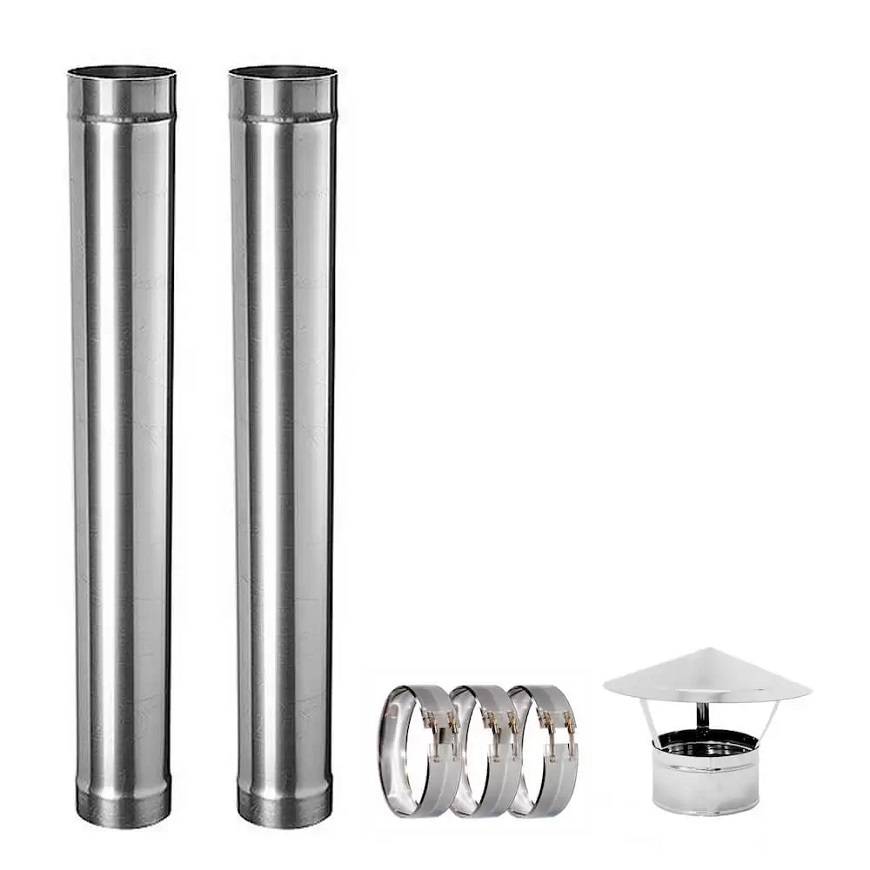

Комплект дымохода нерж 1 мм Ф-115 мм KOLUNDROV

Комплект дымохода нерж KOLUNDROV
Мне нравитсяНе нравится

Этот вариант позиционируется как оптимальный для дачной или садовой печи. Он сделан из нержавеющей стали и выдерживает температуру в 600 градусов. В комплект входят:

• трубы;
• хомуты;
• зонтик.

Дымоход устойчив к коррозии и отличается надёжными сварочными швами.

Плюсы и минусы

доступная цена;
устойчивость к механическим повреждениям;
простая сборка.

ограниченный диапазон применения
не имеет изоляции.

Стоимость комплекта – 4500 рублей.

Итоговая таблица рейтинга

Ariston Комплект дымохода 3318000 60/100, совместимый с отопительным котлом
1

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)
1

Ferrum 115 мм 0,8 мм

Феникс 120 мм 1 мм (для бани)

Гамарт сэндвич-труба

Vaillant (303 209) – комплект для горизонтального прохода через стену или крышу

Wolf DN60/100

Комплект дымохода нерж 1 мм Ф-115 мм KOLUNDROV

Устройство

Все трубы сэндвич имеют различные технические характеристики, но главное требование к созданию дымохода из сэндвич труб – это абсолютная герметичность. Причем это требование относится как к конструкциям, устанавливаемым для бань, так и к тем устройствам, которые монтируют непосредственно на кровлю строения.

Также стоит отметить, что некоторые варианты таких дымоходов могут иметь вывод через стену. Единственное, что следует учитывать при установке дымохода это количество элементов устройства и их тип. Читайте обзор дымоходов из нержавеющей стали .

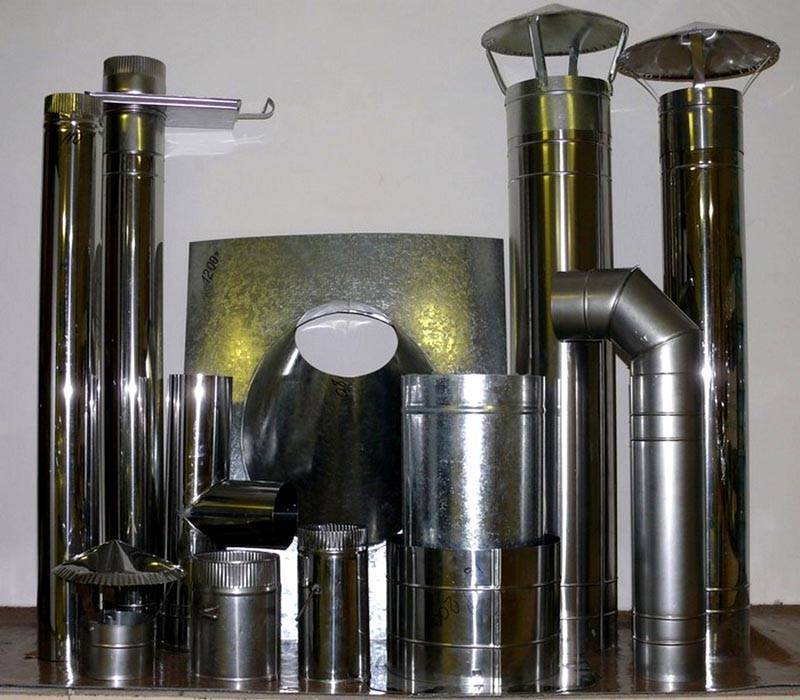

Стандартный сэндвич дымоход будет состоять из множества элементов. Более подробно изучить их можно по схеме, представленной ниже.

Устройство сэндвич дымохода на фото.

Внимание! Перед тем как монтировать сэндвич дымоход на деревянное строение, необходимо сделать в стене отверстие соответствующего размера. Затем гидроизолировать его и только после можно будет проводить, и скреплять соединительный элемент между внешней и внутренней частью

Конструкционные элементы и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по возведению сэндвич дымоходов.

Производителями дымоходов разработано более двадцати различных элементов для облегчения проведения монтажа

Главными элементами конструкции дымоходного канала являются:

• Прямые участки трубы. Отрезки диаметром 80—600 мм, длиной до 1 м. Идеальная конструкция дымохода — прямая, но на практике достичь этого сложно.
• Колени и тройники. Используются, если необходимо вывести дымоход сквозь стену, наружу здания, или обойти конструкционные элементы дома — балки, стропила. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют очищать дымоход в труднодоступных местах. Их устанавливают и укрепляют кронштейнами, чтобы они не несли на себе вес вышерасположенной конструкции.
• Проходной патрубок. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
• Кровельная разделка. Представляет собой металлический конус, который крепится на крышу под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожарную безопасность. Вместо него может использоваться специальный уплотнитель из силикона, который служит лучшей защитой от протекания.

Кроме вышеперечисленных элементов, существует еще масса приспособлений для проведения монтажа дымохода из сэндвич труб, а также его дальнейшей эксплуатации.

Дымоход закрепляют кронштейнами через каждые два метра. Крепеж для фиксации хомутов на стене подбирают в соответствии с материалом, из которого она сложена

Сборка сэндвич-дымохода своими руками

Дымоход можно установить, не имея опыта в стройке. До начала монтажа необходимо выбрать тип сборки:

• По дыму, когда нижние секции встают внутрь верхних. Для легких печей и каминов из чугуна.
• По конденсату, где в нижний элемент вставляется идущий выше. Применяется в газовых котлах.

Варианты сборки дымохода

Монтаж через кровлю начинается с отопительного прибора. Стены за дымоходом изолируются силикатом кальция или минеритом. Порядок сборки следующий:

Нижний элемент из-за воздействия высоких температур устанавливается из оцинкованной стали и после соединения с котлом для предупреждения нагрева закрывается хомутом.
Производится сборка звеньев, начиная с того, которое имеет меньший диаметр

На этом шаге важно проконтролировать отсутствие препятствий для отхождения конденсата. Трубы внутри помещения собираются верхней трубой наружу, а со стороны улицы сборка проходит, монтируя верхнюю трубу внутрь.
Соединяются наружные и внутренние трубы

Стык усиливается при помощи обмотки цинковым хомутом и затягивается.
Готовая дымовая труба герметизируется составом, выдерживающим 1000С.

Схема сборки дымохода

При прохождении перекрытий особая роль уделяется противопожарной безопасности. Для трубы должно быть подготовлено отверстие 70 х 70 и заполнено негорючей базальтовой ватой. При прохождении через кровлю специальными элементами типа мастер флэш герметизируются места стыков с дымоходом.

При сборке по стене дома устраивается и укрепляется деревянными брусками отверстие в месте перехода на улицу. Сначала монтируется кронштейн, а после него тройник. Стена закрывается сначала фанерой, потом асбестом и металлическим листом, который покрывается лаком для защиты от ржавчины.

Какой дымоход лучше купить: советы специалиста

Какой дымоход лучше купить: советы специалиста

Трудно назвать один единственный идеальный дымоход, который будет актуальным во всех случаях. Поэтому эксперты рекомендуют опираться на особенности эксплуатации изделия. В этом контексте можно указать несколько достойных вариантов:

• Дымок d115 – целесообразно ставить на дачах и в банях;
• Феррум ф160 – идеально подходит для небольшого частного дома;
• Vaillant – этот вариант будет прекрасным решением для отопительных котлов турбированного типа;
• Offen Klr O-Block – интересное и эффективное решение для мансард;
• Schiedel UNI – дорогостоящий вариант для коттеджей площадью выше 100 квадратов.

Разновидности

В продаже имеются разные виды сэндвич труб, обладающие собственными специфическими особенностями и рабочими качествами. Они отличаются по размерам и прочим показателям, как техническим, так и геометрическим.

В первую очередь, следует разделить сэндвич дымоходы по материалу:

• оцинкованная сталь;
• нержавеющая сталь.

Дымоходы из оцинкованной стали обладают меньшими возможностями по сравнению с нержавеющими моделями. Они довольно быстро ржавеют, обладают высоким коэффициентом теплового расширения (соединения быстро выходят из строя). Соответственно, у сэндвич труб из оцинковки значительно короче срок службы и не столь привлекателен внешний вид.

Монтаж дымохода из сэндвич труб

По типу монтажа:

• вертикальные (внутренние);
• боковые (наружные).

Сетчатая банная каменка

Вертикальные дымоходы выводятся из печи и сразу же поднимаются вверх. Они проходят сквозь перекрытие и кровлю, для чего приходится делать соответствующие отверстия и затем изолировать их с помощью разных материалов и методик. Сэндвич труба отличается безопасностью, но участки прохода в любом случае положено тщательно изолировать — этого требуют нормы СНиП и правила пожарной безопасности.

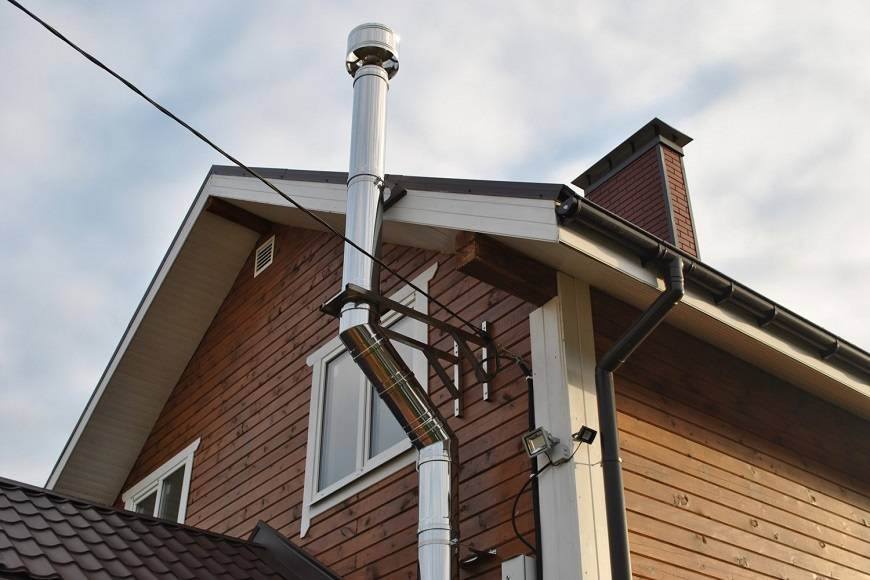

Боковые дымоходы отличаются от вертикальных — их выводят через стену на улицу (для этого используется специальный горизонтальный отвод), после чего через колено поднимают вертикально вверх. Такая труба удобна при осмотре соединений — с улицы она видна практически полностью и хорошо освещена. Нет нужды лезть на темный чердак и рассматривать соединения, потом подниматься на кровлю и снова проверять состояние верхней части дымохода.

Боковой дымоход в бане

По типу сборки:

• по дыму;
• по конденсату.

Первый вариант — когда верхняя труба соединительным элементом надевается на нижнюю часть. Выход дыма производится так, что неплотности соединений не вызовут его проникновения наружу. Однако в таких условиях конденсат, стекающий по внутренней поверхности, может попасть в щель и намочить теплоизолятор. От этого минвата теряет свои рабочие качества.

Способы соединения труб «по дыму» и «по конденсату»

Размеры сэндвич труб определяются по диаметру внутреннего элемента. Наибольшей популярностью пользуются модели 100-120 мм. Толщина теплоизолятора может составлять от 2 до 10 см. Чем она больше, тем меньше риск избыточного нагрева труб. Однако, с возрастанием толщины теплоизолятора увеличивается вес дымохода.

Диаметр сэндвич трубы

На снимке представлен сэендвич тройник к дымоходу.

В соответствии с показателем выделяемой теплоэнергии, трубы для дымоотводящих конструкций могут иметь различные диаметры:

• дымоход сэндвичи 115 – этот вариант сэндвича подойдет для создания конструкции одностенного дымохода;
• дымоход сэндвич 120 – этот вид сэндвич дымоходов предназначается для устройства двустенных дымоотводящих конструкций вертикального типа;
• дымоход сэндвич 150х250 – этот тип дымоходов может выдерживать высокие технические нагрузки. Толщина стали составляет около 3,5 мм;
• сэндвич дымоходы 160 — площадь сечения такой трубы составит около 0,5 мм. Сталь в большинстве своем оцинкована. Предназначен для перехода от одностенного до двустенного устройства;
• сэндвич трубы для дымоходов оцинковка 210х150 – данный вид сэндвич труб имеет толщину в 0,5 мм и выдерживает максимальный температурный режим в 90С;
• сэндвич дымоходы оцинковка 300 мм – этот вариант дымоотводящей конструкции будет обладать повышенными техническими характеристиками. Имеет высокий уровень износостойкости и прочности.

В любом случае, прежде чем остановить выбор на каком-либо виде устройства, необходимо тщательно все рассчитать. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Чтобы дымоход служил долго

Выбирайте трубу, подходящую для вашего отопительного оборудования. Для газового котла подойдет труба с тонкими стенками (0,5 мм), для твердотопливного котла, печи, камина — со стенками от 0,5 мм.

Монтаж дымохода необходимо выполнить по всем правилам, чтобы внутрь не попал кислород и не вызвал возгорание сажи.

Чистите дымоход перед отопительным сезоном и после. Стальная труба загрязняется намного меньше кирпичной, но регулярный осмотр дымохода и чистка помогут заметить поломки и устранить их вовремя.

За расчетами высоты трубы лучше обращаться к профессиональным инженерам. Они помогут выбрать лучшую конфигурацию для вашего дома. Если бюджет сильно ограничен, монтаж дымохода можно сделать самостоятельно, но четко следуя инструкции производителя.

Изображения: Pixabay

Какой сэндвич-дымоход лучше

Станки для резки

Для изготовления изделий из стали необходимо осуществлять ее подрезку. Для этого чаще всего применяют лазерные станки или гильотины. Для небольшого производства последний вариант более предпочтителен. Их стоимость доступная. К тому же, они занимают немного пространства.

Для работы ручной гильотины не нужно подключать электросеть. Аппарат работает за счет применения физической силы. Он удобен для нарезки листов толщиной до 1.5 мм.

Хорошим выбором будет пневматическая модель гильотины. Такие аппараты оборудованы специальным пневматическим приводом. В случае, если вы переходите на массовое производство сэндвич труб будет разумным приобрести механическую модель. Электрические аналоги подойдут для работы с листами, толщина которых не превышает десяти миллиметров.

Механические модели характеризуются определенным функционалом, облегчающим выполнение производственных задач.

Хорошая гильотина должна обладать:

• контролем за гидроприжимами;
• конвейером для приема готовых изделий;
• комплексом поддержки.

Пересечение стены и перекрытий

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

1. В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).
2. Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
3. Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
4. В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
5. С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

• За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
• Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
• Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
• Возможность вывести дымоход через потолок или через стену
• За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
• Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
• Простая и лёгкая установка дымоходов
• Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

• Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
• Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
• Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

1. Проводится на схеме линия от верхней точки трубы до точки конька.
2. Проводится от конька линия параллельно горизонту.
3. Угол между двумя линиями составляет порядка 10 гр.

Монтаж пошагово:

1. Профнастил устанавливается в отдалении от трубы.
2. Раздельный блок устанавливается не менее чем на 16 см
3. Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
4. Монтируется снятый перед этим лист и фиксируется.
5. Стыки и швы заделываются герметиком.
6. Вокруг трубы оборачивается минеральная вата и фиксируется.
7. Ставится «зонт» для дымохода.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Цены на сэндвич трубы для дымоходов

Купить сэндвич трубу для дымохода достаточно просто, это изделие не является дефицитом и представлено в специализированных магазинах в ассортименте. Но, при приобретении этих изделий и других элементов для устройства дымохода необходимо учитывать, что качественное сертифицированное изделие прослужит гораздо дольше чем выполненное с нарушениями технологии процесса. Приобретать арматуру для обустройства систем дымоотвода следует напрямую у производителя или у его официальных представителей на рынке. Это гарантирует долговременную службу дымохода и его надёжность. Кроме того в специализированных магазинах предлагают и широкий ассортимент сопутствующих товаров: переходов, оголовков, конденсаторов, тройников и отводов, всего что нужно для монтажа дымохода.

Для того чтобы судить дорого или дёшево, стоит оценить составляющие факторы цены сэндвич трубы для дымохода из нержавейки, а также работы по монтажу дымохода:

Материал, понятно что качественная нержавеющая сталь не может стоить дёшево, поэтому в случае низкой цены изделия есть вероятность того что использована низкосортные материалы, сталь, низкокачественный утеплитель, в итоге прогары и порча элементов конструкции;
Производительность труда, квалифицированный труд стоит дорого, неважно производство это, или монтажные работы, по этой причине стоит критично отнестись к необычно низким ценам на рынке, неквалифицированный труд – это некачественные швы, неточности в размерах, высыпающийся утеплитель и плохая герметизация;

Понятно, что использование дешёвой рабочей силы и низкокачественных стройматериалов при строительстве дома грозит переделками.

Вывод сэндвича на кровлю

Кратко о анализе цен, на рынке утеплённых изделий для дымохода представлены в тремя ведущими производителями, это компания «Смирнов», НЭСТ и Ferrum. Цены на изделия у них сравнительно равны.

Производитель	Высота изделия, L = 1 метр
Внутренний диаметр	Толщина металла, внутр.	Защитная оболочка, металл	Цена, руб.
НЭСТ	120	0,5 AISI 321	AISI 321	1800
НЭСТ	120	0,5 AISI 321	Ст.08, оцинкованная	1360
«Смирнов»	120	0,5 нерж.	Нерж.	1550
«Смирнов»	120	0,5 нерж.	Оцинкованная сталь	1100
Ferrum	120	0,5 нерж.	Нерж.	1576
Ferrum	120	0,5 нерж.	Оцинкованная сталь	1260

сэндвич труба

Как видим, цены на рынке примерно равны, технические различия между продукцией этих брендов минимальны.

Готовые к установке модули

Стоимость монтажа дымоходов из сэндвич труб зависит от региона и квалификации работников-монтажников.

Сэндвич-трубы и материалы для установки

Сэндвич-трубы представляют собой надёжные, удобные в применении и монтаже модульные строительные материалы, предназначенные для устройства дымоходов. Преимущества такого дымохода: лёгкость монтажа, невысокий вес, доступность и надёжность, кроме того простота в эксплуатации. Недостаток только один – это цена.

Установленная труба из нержавейки
