Устройство и принцип действия самовсасывающих насосов

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

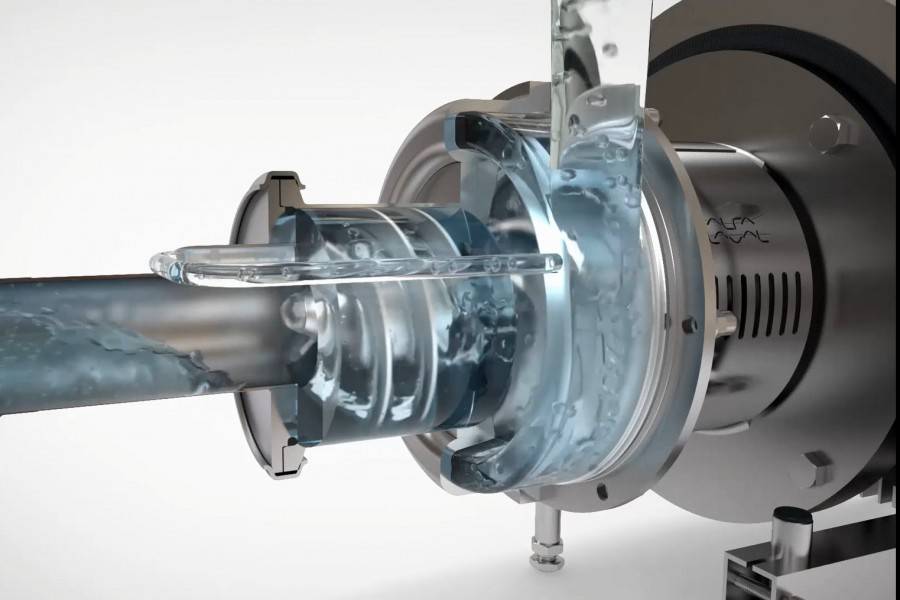

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

Название	Мощность	Напор	Максимальная глубина всасывания	Производительность	Материал корпуса	Подсоединительные размеры	Цена
Калибр НБЦ-380	380 Вт	25 м	9 м	28 л/мин	чугун	1 дюйм	32$
Metabo P 3300 G	900 Вт	45 м	8 м	55 л/мин	чугун (приводной вал из нержавеющей стали)	1 дюйм	87$
ЗУБР ЗНС-600	600 Вт	35 м	8 м	50 л/мин	пластик	1 дюйм	71$
Elitech НС 400В	400Вт	35 м	8 м	40 л/мин	чугун	25 мм	42$
PATRIOT QB70	750 Вт	65 м	8 м	60 л/мин	пластик	1 дюйм	58$
Джилекс Джамбо 70/50 Ч 3700	1100 Вт	50 м	9 м (втроенный эжектор)	70 л/мин	чугун	1 дюйм	122$
БЕЛАМОС XI 13	1200 Вт	50 м	8 м	65 л/мин	нержавеющая сталь	1 дюйм	125$
БЕЛАМОС XA 06	600 Вт	33 м	8 м	47 л/мин	чугун	1 дюйм	75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

Название	Мощность	Напор (высота подъема)	Производительность	Глубина всасывания	Материал корпуса	Цена
LEO XKSm 60-1	370 Вт	40 м	40 л/мин	9 м	чугун	24$
LEO XKSm 80-1	750 Вт	70 м	60 л/мин	9 м	чугун	89$
AKO QB 60	370 Вт	30 м	28 л/мин	8 м	чугун	47$
AKO QB 70	550 Вт	45 м	40 л/мин	8 м	чугун	68 $
Pedrollo РКm 60	370 Вт	40 м	40 л/мин	8 м	чугун	77$
Pedrollo РК 65	500 Вт	55 м	50 л/мин	8 м	чугун	124$

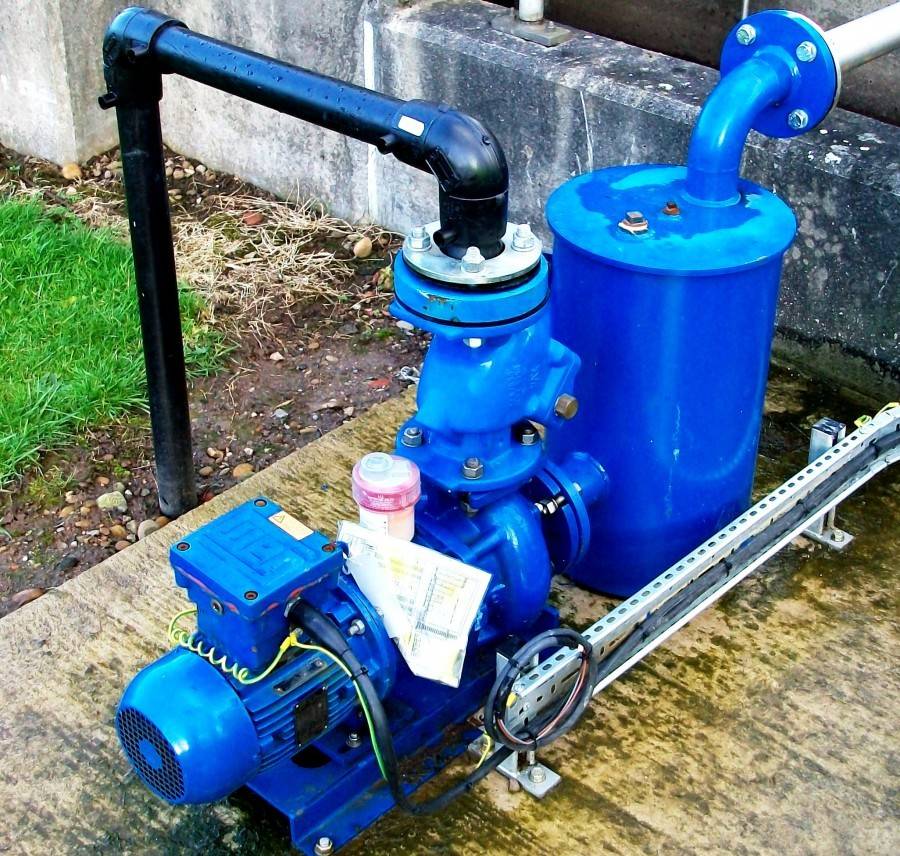

Перекачка грязной воды

Часты случаи, когда нужно перекачивать грязную воду. В подобных ситуациях подойдет самовсасывающий насос для грязной воды, выполняющий следующие функции:

перекачка сточных вод;

откачивание жидкости из колодцев, котлованов, подвалов, дренажных систем;

подача воды для полива (в том числе из открытого водоема);

удаление воды из здания в случае аварии.

По своей конструкции такие насосы могут быть и погружными, и поверхностными. В первом случае устройству не нужно дополнительных рукавов для работы, так как оно устанавливается на дно источника. В свою очередь погружные устройства могут быть дренажными, скважинными, фекальными, колодезными.

Самовсасывающие насосы: устройство и виды

Самовсасывающие насосы качают воду с глубины 8-9 метров, сами при этом находятся на поверхности. Вода поднимается за счет того, что в центральной части корпуса, за счет движения колес с лопастями, создается область низкого давления. Стремясь ее заполнить, вода поднимается вверх. Вот и получается, что насос всасывает воду.

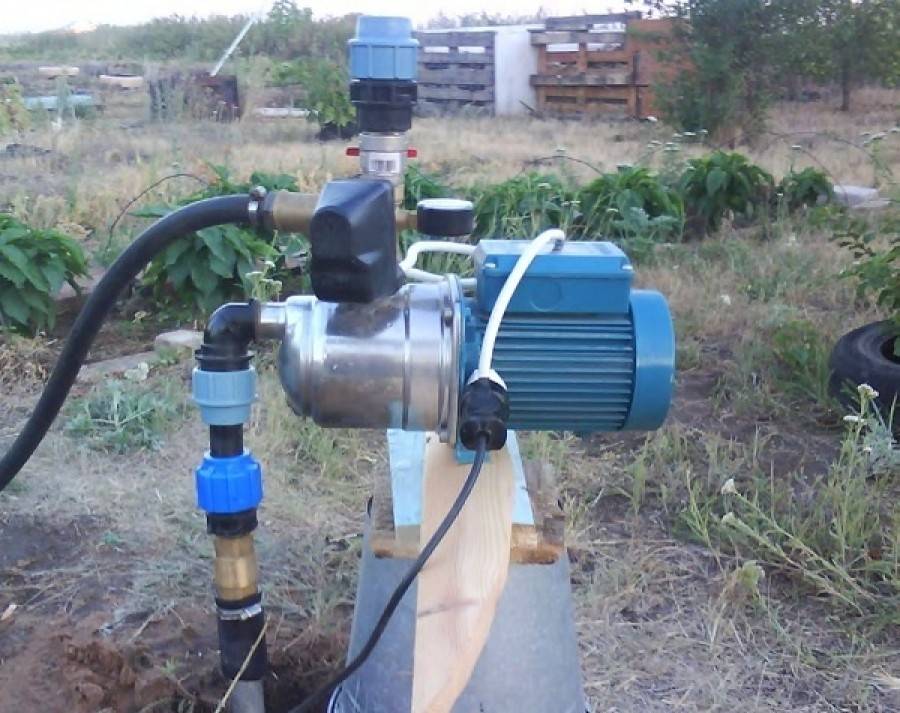

Внешний вид самовсасывающего насоса

Как и любой другой насос, самовсасывающий состоит из двигателя и рабочей камеры, в которой находится нагнетательный механизм. Валы насоса и двигателя соединяются через муфту, надежность соединения и герметичность определяется типом уплотнителя.Уплотнители бывают двух типов:

• сальниковый — более дешевый и менее надежный;
• торцевой уплотнитель — более надежный, но дорогой.

Есть модели самовсасывающих насосов с магнитными муфтами. Они уплотнения не требуют, так как сквозных соединений не имеют. Это на сегодняшний день самая надежная конструкция, но и самая дорогая тоже.

Устройство и принцип работы

Как было упомянуто выше, основной рабочий элемент данного типа устройств – это колесо (крыльчатка) с лопатками, которые выступают в роли лопастей. Лопасти по направлению к оси колеса располагаются радиально или наклонно. Сама по себе крыльчатка является стальным диском, по его внешней окружности вырезаны ямки, которые и формируют лопасти.

Колесо с лопастями вращается внутри цилиндрического корпуса, при этом расстояние от торца лопатки до стенки минимально. Принцип действия вихревого насоса заключается в том, что вода всасывается во входное отверстие и закручивается в вихрь благодаря крыльчатке. При небольших энергозатратах мощность потока увеличивается в разы, и жидкость с большим давлением выбрасывается из выходного патрубка.

В вихревом насосе есть специальный отливной канал, который соединяет выходной патрубок с входным отверстием, при этом между собой они разделены специальной перегородкой. Она перекрывает минимум две лопасти, и между ней и колесом расстояние составляет не более 0,2 мм. Таким образом, движение перекачиваемой воды и крыльчатки создает центробежную силу, что и усиливает напор. За счет такой конструкции удалось добиться не только повышение давления на выходе, но и обеспечить возможность перекачивать газожидкостные вещества.

Погружное оборудование для водоснабжения дома

Лучший насос для воды для дома или дачи, где проживают подолгу, – погружной. Он хорошо подходит, если планируется монтаж системы водоснабжения от глубокой скважины (свыше 9-10 м). Все погружные модели снабжены автоматической защитой от «сухого хода».

Устанавливать погружной насос можно, если он не будет касаться дна, а высота водного слоя над ним будет не менее 1 м. Это необходимо по нескольким причинам. Во-первых, чтобы двигатель нормально охлаждался, должно быть достаточное количество воды. Во-вторых, уровень воды в скважине или колодце не стабилен. Он может изменяться в зависимости от сезона

Важно, чтобы при этом насос не оказался слишком близко к зеркалу воды, иначе могут возникнуть сложности с водоснабжением. Насос не должен достигать дна на 2-6 м, чтобы грязь и песчинки со дна не попадали во входной патрубок

Использование в бытовых условиях

Применять винтовые погружные насосы для добычи воды из частных скважин стали давно. С их помощью снижают загазованность воды. Если ведется газовая разработка, то агрегаты используют для обезвоживания полезного природного ископаемого. Винтовые погружные устройства применяют для добычи теплых вод из глубоких недр при создании альтернативного отопления, насосы такого типа легко избавляют владельца скважины от различных механических примесей в воде, при этом не выходят из строя. Использование именно этого типа оборудования предопределено следующими показателями:

• насосы работают тихо, что отличает их от вибрационного оборудования или центробежных агрегатов;
• оборудование показывает высокий коэффициент полезного действия;
• структура воды сохраняется в отличие от центробежного оборудования;
• только одна движущая деталь в конструкции увеличивает срок работы в бытовых условиях.

Читать также: Что можно сварить из железа

В системах автономного водоснабжения, а также функционирования систем для перекачки различных жидкостей используются различные виды насосного оборудования. Для скважин и колодцев в частном секторе чаще всего использую погружные модели, к которым относится и винтовой насос для скважины. Этот вид оборудования находит широкое применение не только в быту, но и в промышленности благодаря своей простой и практически безотказной конструкции.

Деление по способу создания вакуумной камеры

Механизм работы этого типа устройств основывается на реакции вытеснения. Процесс откачки осуществляется под действием изменения размеров рабочей камеры. Величина образующегося вакуума напрямую зависит от степени герметичности рабочей камеры.

Величина вакуума может подвергаться регулировке. За счет этого давление в отдельных местах системы может увеличиваться, либо же, напротив, уменьшаться.

Вакуумные насосы в большинстве конфигураций имеют форму цилиндра, внутри которого встроен оснащенный рабочим колесом вал или импеллер

Вал – ведущий рабочий инструмент механизма. Оснащенное лопастями рабочее колесо выполняет вращательные движения. Под действием движущихся по кругу лопастей осуществляется захват находящейся в рабочей камере жидкости. По мере вращения формируется центробежная сила. Она же и приводит к формированию жидкостного кольца. Образующееся внутри кольца незаполненное пространство и представляет собой вакуум.

В зависимости от способов, с помощью которых создается вакуумная камера, насосы высокого давления для воды бывают центробежные, вибрационные и вихревые.

Устройства центробежного типа

Центробежные насосные насосы – самый распространенный вид перекачивающих устройств, способных обеспечивать высокое давление в системе. Они перекачивают воду за счет вращения закрепленного внутри спиралеобразного корпуса рабочего колеса. Рабочее колесо представляет собой два скрепленных диска, между которыми зафиксированы лопасти в направлении противоположном потоку поступаемой жидкости.

Центробежные станции оснащаются гидробаками, обеспечивающими запас воды на случай нехватки и перепадов давления, и устройствами автоматического управления

В процессе вращения формируется центробежная сила, которая и стимулирует вытеснение потоков воды из центра камеры, откидывая ее в дальние участки. За счет этого уровень давления в центре вращающегося рабочего колеса понижается, а вода начинает поступать во внутренности корпуса.

Центробежные приборы в большинстве исполнений снабжаются гидроаккумуляторами. С напорными трубопроводами они соединяются с помощью патрубков разных диаметров.

Если объема гидробака насосной станции недостаточно, она может быть применена как агрегат, поставляющий воду в накопительную емкость

Оборудование центробежного типа способно обеспечивать бесперебойную подачу воду при высоком напоре. Единственное условие эксплуатации – при запускании агрегата необходимо заполнение корпуса водой. У центробежной разновидности есть ограничения: качать воду они не могут с глубины более 8 м, но в качестве дополнения в системе повышения давления из нескольких насосов и накопителей вполне пригодны.

Галерея изображений

Фото из

Напорный насос для чистой воды

Напорный насос для повышения давления

Техническое оснащение напорных насосов

Правила эксплуатации напорного насоса

Вибрационные электромагнитные насосы

Принцип работы вибрационных насосов основан на способности магнита за счет действия переменного тока поочередно притягивать к себе, а затем отпускать тандем якорь-поршень. Изменение полярности якорь совершает чередующиеся движения. В течение одной секунды положение якоря может меняться несколько десятков раз.

Благодаря отсутствию в электромагнитных устройствах вибрационного типа вращающихся деталей они считаются самыми надежными и долговечными

В результате вибрационных колебаний вода сначала всасывается в рабочую камеру, а затем выталкивается через клапан в напорный патрубок. Вибрационный агрегат может работать в паре центробежным собратом или нагнетать запас воды в накопительную емкость.

Вихревые модели помп

В полости корпуса таких агрегатов расположен плоский диск, оснащенный радиально зафиксированными лопатками. Вращение колеса с периферическими лопатками и создает вакуум.

Под действием вращения диска жидкость попадает в специально обустроенную полость корпуса, а затем, пройдя сквозь камеру, выталкивается наружу

Вихревые устройства славятся высокой силой всасывания. Им не страшно присутствие в воде воздушных пузырьков. Но они уязвимы к наличию в жидкости взвешенных частиц и потому имеют ограниченную область применения. Поскольку вихревые устройства быстро ломаются при перекачивании грязных вод, их не рекомендуется использовать при обустройстве песчаных скважин и колодцев.

Типы погружных насосов для скважин различной глубины

Для обустройства различных видов АСВ предоставляется широкое количество разновидностей насосов. Они отличаются между собой конструктивными особенностями (хотя в основном имеют общую базу), принципом действия. При выборе необходимого насосного агрегата нужно учитывать как технические характеристики, так и непосредственно тип необходимого насоса.

Существуют следующие виды глубинных насосов для скважин:

агрегаты с вибрационным воздействием;

Принцип действия такого насосного элемента заключается в использовании витков электрической катушки. Через нее проходит переменный ток, последний создает переменное магнитное поле в сердечнике катушки.

Далее, в ход вступает металлический якорь(МЯ). В зависимости от движения магнитного поля он притягивается или отталкивается. Следствием этого действия является поступательное движение определенной частотности.

МЯ при помощи штока соединен с эластичной мембраной и поршнем. Последний размещен в специальной камере, где он и совершает движение, приводя насос к перекачке воды. Принцип снабжения водой заключается в том, что при нахождении поршня внизу жидкость всасывается в рабочую камеру через патрубок, а когда вверху – вода поршнем выталкивается в транспортную (напорную) магистраль.

Одной из главных особенностей вибрационного насоса является отсутствие электродвигателя и узлов вращения. За счет этого устройство отличается повышенной надежностью и долговечностью. Но при этом есть обратная сторона медали – ограниченная производительность. Такие насосы не могу создавать большой напор. Также вибрационный насос восприимчив к наличию примесей в перекачиваемой жидкости.

Преимущества агрегатов заключаются в следующем:

• незначительный вес – поэтому для его транспортировки и установки не нужно использовать габаритное оборудование;
• невысокую стоимость агрегата.

Важно: Вибрационное воздействие устройства создает волны. Они могут привести к разрушению незащищенных частей скважины

Из-за этого водоем может залить. Поэтому этот факт необходимо учитывать при проектировке АСВ.

Центробежный тип погружных насосов для скважин

Особенность конструкционного исполнения заключается в наличии колеса (К). Оно же является и основным рабочим элементом. На внешней части К располагаются лопатки, которые отвечают за перемещения перекачиваемой жидкости через внутреннюю камеру агрегата на большой скорости.

На перекачиваемую жидкость воздействует центробежная сила (ЦС), которая выталкивает ее по напорному патрубку. За счет отбрасывания воды в центре рабочей камеры формируется разреженный воздух. Он способствует продолжению работы – обеспечивает дальнейшее всасывание жидкой среды.

Совет: Для улучшения технических характеристик центробежные насосы можно оснастить дополнительными рабочими колесами. За счет этого значительно вырастет производительность и создаваемый напор.

Насосы такого типа являются наиболее распространенными. Широкая востребованность обусловлена возможностью многофункционального применения:

• их можно задействовать для перекачки воды;
• насосы эффективно справляются с задачей дренажной системы.

За счет высоких технических характеристик создается значительный напор. При этом погружные насосы центробежного типа практически не создают шум. В отличие от вибрационных они не провоцируют возникновение волн, разрушающих стенки скважины.

Винтовой тип погружных насосов для скважин

Такой вид агрегатов используется редко. Главное назначение насосов этого типа является перекачки вязких жидкостей или аналогичных сред, имеющий значительное количество примесей различных типов. Поэтому их, как правило, используют при обустройстве канализационных и дренажных систем.

Из конструктивных особенностей стоит отметить, наличие винтовых узлов (винтов и шнеков). Они вращаются на приводном валу, перемещая перекачиваемую среду с входного патрубка в транспортный (он же магистральный или напорный). Касательно преимуществ, то стоит отметить возможность поднятия жидкости с глубины свыше 50 метров. Но при этом в процессе эксплуатации создается повышенное трение, которое приводит к более интенсивному износу всех внутренних компонентов. Поэтому винтовые (они же шнековые) требуют регулярное и частое техническое обслуживание.

Насос для молочных ферм ГНВ2 25 30 с

Нержавеющее исполнение корпуса и внутреннего рабочего колеса позволяет эффективно использовать данный аппарат для транспортировки молока и жидких пищевых растворов.

Особенности:

• примитивность конструкции, что обуславливает ее долговечность и легкость в обслуживании;
• удобство мытья – корпус можно собрать и собрать после промывки даже неопытному пользователю;
• малогабаритность;
• горизонтальная локализация устройства.

Технические параметры:

• Максимальная t оС – 90;
• Мотор – 5500 Вт;
• Крутящий момент рабочего колеса – 3 тыс. об./мин;
• Производительность – 0,42 м3/мин;
• Напор (м) – 30;
• Масса – 55 кг.

Вихревой насос

Рабочим колесом вихревого насоса является диск с небольшими расположенными по радиусу перегородками, называемые импеллерами. Основа крепко держится за свободную часть рабочего колеса, а в области боковых перегородок остаётся свободное расстояние.

При помощи центробежной силы вода прижимается к стенке и спустя некоторое время процесс возобновляется. Вода в сальниках затягивается в вихри. Отсюда и берет начало название насоса.

Давление производимое вихревым насосом значительно выше того, что производит центробежный. Вихревые механизмы отлично справляются со своей работой при высоком давлении и если нужно значительно сократить расходы.

Такие насосы могут перекачивать даже смесь воды и воздуха. А значит перед началом работ насос не нужно закачивать воду. Минусом таких насосов является низкий КПД, всего около 50 %.

Классификация по типу установки – погружные или поверхностные насосы

Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.

Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.

Конструкция погружного насоса имеет определенные особенности:

• оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
• двигатель и корпус турбины соединены между собой;
• механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.

Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.

Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования

Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.

Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.

Погружные насосы устанавливают в следующих местах:

• глубокие колодцы;
• подвальные помещения с рисками затопления;
• в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
• в местах с ограниченным пространством;
• сельскохозяйственные постройки;
• трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.

Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.

В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости

В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.

Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.

Методы использования

Насосы, работающие по центробежному принципу, могут использоваться для установки как на поверхности, так и непосредственно в воде. Производители выпускают модели обоих типов. Специалисты рекомендуют поверхностные модели для обеспечения временного (сезонного) водоснабжения. Они просты в обслуживании и монтаже.

А погружные агрегаты считаются идеальным оборудованием для автономной водопроводной системы (в том числе используются для работы в скважинах глубиной до 30 метров). Также они незаменимы для многочасового полива, осушения бассейна или затопленного подвального помещения.

Что учесть при установке и подключении насоса

Несмотря на имеющиеся конструктивные различия, подбор, монтаж и ввод в эксплуатацию самовсасывающих насосов осуществляется аналогично

Очень важно, чтобы агрегат был установлен в помещении или приямке, хорошо защищённом от затопления и низких температур

Высота всасывания жидкости насосом ограничена, и чтобы её обеспечить по максимуму, нужно учесть кое-какие нюансы:

• При динамическом уровне воды в водозаборе до 5м подающий трубопровод должен иметь такой же условный проход, что и всасывающий патрубок.
• Подъём воды с отметки более пяти метров требует увеличения диаметра трубы на один типоразмер.
• Всасывающая труба должна быть как можно более короткой, прямой, без поворотов и пережимов.
• Подающий трубопровод должен быть не строго вертикальным, и иметь небольшой наклон в сторону насоса. Все соединения требуют качественной герметизации.
• Следует избегать попадания в систему воздуха, поэтому труба должна быть погружена в толщу воды не менее чем на 40 см. К тому, же расход воды не должен превысить скорость естественного притока воды (дебит водозабора).
• Во избежание засорения водоприёмной части насоса на подающую трубу устанавливается сетчатый фильтр с обратным клапаном.
• Для удобства обслуживания системы на всасывающем и напорном трубопроводах ставят запорную арматуру.
• Чтобы проще было регулировать расход воды и уменьшить количество запусков и отключений двигателя насоса, в сеть внедряют гидроаккумулятор.

Когда подключение производится своими руками, то инструкция производителя должна быть основным документом, которым следует руководствоваться. И если вы всё сделали правильно, насос будет работать стабильно, не создавая своему владельцу проблем.

Особенности самовсасывающего насоса

• Насос данного типа обладает определенным отверстием в корпусе, которое необходимо для заливки. Для удержания жидкости в камере применяются клапаны обратного вида или отсечные заслонки. Отметить стоит наличие насосов с встроенными задвижками, которые могут обеспечить перезалив самостоятельно.
• Конструкция данного варианта создана таким образом, что необходимый для заливки объем воды сохраняется внутри даже при отключении от трубы питания.
• Самовсасывающие модели необходимо ограждать от морозов, во избежание поломки. А наличие сетчатого фильтра позволяет уберечь от попадания твердых частиц и мусора.
• Производить перезаливку необходимо максимально быстро, дабы вода в рабочей камере не успела испариться. В связи с этим предпочтительны варианты с длинной линией всасывания. А подъем самовсасывающих насосов обладает маленькой подъемной высотой (максимум 9 метров).
• Несмотря на то, что воздух в данном варианте насоса удаляется самостоятельно, некоторое его попадание может мешать корректной работе. В связи с этим необходимо обеспечить герметичность всех соединений и труб.

Самовсасывающий насос может быть как объемным, так и динамическим.

В бытовых условиях наиболее часто применяются следующие варианты объемного типа:

• Винтовые.
• Шланговые.
• Шестеренные.

А среди динамических стоит выделить следующие виды:

• Центробежные.
• Вихревые.
• Со встроенным энжектором.
• Водокольцевые.

Особенности конструкции

Скважинные насосы изготавливаются в нескольких вариантах. Это могут быть как погружные устройства, так и приспособления со специальным трансмиссионным валом. У многоблочных погружных насосов мотор устанавливается во внутренней части корпуса. Трансмиссионные насосы отличаются высокой мощностью. Они могут поднимать воду даже со 125 метров объемом 1200 кубометров в час. Мотор в таких агрегатах установлен на поверхности в области устья водозабора. Он соединен с насосным узлом при помощи трансмиссионного вала. Насосная составляющая укомплектована чугунными секциями, скрепленными друг с другом при помощи специальных шпилек. В каждой секции устанавливается вал и центробежное колесо, нагнетающее давление. Все секции объединяются при помощи специальной защитной сетки, через которую в мотор направляется вода.

Подобная конструкция дает возможность регулировать количество рабочих ступеней насосной станции, определяя при этом минимальный достаточный напор. Насосный узел может соединяться при помощи фланца с самим трубопроводом. Такой фланец устанавливается на верхней чугунной секции. Трансмиссионный вал устанавливается во внутренней части защитных трубных конструкций, которые заполняются смазочными материалами. Такие трубы собираются последовательно, отдельными секциями, по мере опускания в скважину. Погружные насосы могут иметь определенные отличия в том, что их валы плотно скреплены с осями в моторах. Поэтому нет никакой необходимости монтировать трансмиссионный вал большой длины.

Такое устройство может монтироваться и успешно эксплуатироваться даже в искривленном стволе скважины. Также не требует большой площади помещение, оборудованное под скважину. Винтовые насосы реально отличаются наибольшей продолжительностью эксплуатационного периода. Основной отличительной особенностью этих устройств является отсутствие вибрации.

Приборы и арматура

Для нормальной работы центробежного насоса нужны дополнительные узлы и приборы:

• Приёмный обратный клапан. Способствует сохранению воды в проточной части, если перекачивается вода – оснащается сеткой для грубой очистки.
• Задвижка на всасывающем патрубке.
• Кран для выпуска воздуха при наполнении водой рабочей камеры.
• Обратный клапан на напорной трубе, препятствующий ходу воды в корпус при работе другого агрегата.
• Задвижка на выходной трубе для запуска и контроля напора воды.
• Вакуумметр, измеряющий степень разрежения на входе в проточную камеру.
• Манометр для измерения напора.
• Предохранительный клапан для защиты от гидроудара.
• Приборы автоматического контроля (комплектуются при работе в составе производственного комплекса оборудования различного назначения).

Классификация по типу всасывания

По этому параметру выделяют две категории насоса: самовсасывающий и нормальновсасывающий. Отличаются они своей реакцией на попадание воздуха в систему.

Насос нормального всасывания выключается при попадании воздуха. Поток воды в системе движется самотеком. Аппарат не может работать, если воды нет. Поэтому при попадании воздуха сработает механизм, который отключит работу в режиме «сухой ход». Нюанс заключается в том, что в подобной ситуации аппарат необходимо повторно перезапустить.

Насос самовсасывающий отличается тем, что воздух, который попал в систему, удалится в автоматическом режиме. Присутствие человека не обязательно. Достигается такая функция за счет специальной конструкции прибора. Воздух выходит сквозь вантус, который расположен в верхней части аппарата. Там же установлен обратный клапан, который защитит от попадания воздуха внутрь. В современных моделях имеется специальная встроенная задвижка, благодаря которой устройство самостоятельно производит перезаливку. Поэтому контролировать работу системы нет необходимости.
