Самодельный автомобильный сабвуфер
Наверно многие автолюбители мечтают о хорошем звуке в своём автомобиле… Именно для этого я решил вам помочь и написал статью о том как можно сделать самому автомобильный сабвуфер. Его главный плюс состоит в том, что его себестоимость будет значительно ниже, чем если вы приобретёте саб в магазине… Ита-а-ак…(Ян Арлазоров) берем два низкочастотных динамика, при этом один из них может быть неисправным (обмотка, например, горелая), но оба должны быть одинаковые по размерам, в идеале однотипные, я брал 75ГДН. Также нужно иметь хорошую доску толщиной 1.5-2см, размером по ширине не уже габаритов динамической головки с запасом в две толщины доски, также понадобится рейка около 30X30мм, клей обувной, но я думаю можно взять и «момент», брать эпоксидку думаю не стоит, т.к. она не эластична (мне так кажется, хотя можно попробовать) , саморезы, два винта с гайками длиной 4-5см. Ну и конечно ножовку, линейку, карандаш, две прямые руки, отвертку, паяльник, дрель, пассатижи, низкочастотный генератор (я использовал встроенный в цифровой тестер, он выдает около 50Гц, но можно попробовать использовать просто запись с крутым dram’n’bass ). Вроде не забыл ничего… хотя…
Делаем короб длиной около метра и внутренним размером, таким, чтобы в него четко входила динамическая головка, собираем саморезами на клей.
Далее крепеж динамика, из рейки делаем четыре брусочка и крепим их также клеем и саморезами.
Теперь делаем электрические контакты. Припаиваем провода (можно и просто прижать шайбами) к болтам. Сверлим два отверстия в корпусе (как на рисунке) под эти болты и прикручиваем их гайками резьбой наружу, а проводами внутрь корпуса.
Теперь дело за динамической головкой. Берем хорошую (рабочую) и припаиваем к ней недавно упоминавшиеся провода. На соответствующих болтах можно пометить полярность головки, хотя это и необязательно. Далее крепим головку к уже сделанному креплению из брусков внутри корпуса через резиновые шайбы (я использовал водопроводные прокладки) большими шурупами.
Затем герметизируем динамик в корпусе при помощи, например, пластилина (так делал я), но можно придумать и что-либо лучшее…
Подключаем к клеммам усилитель на вход которого подаем низкочастотный сигнал и начинаем медленно двигать пассивную динамическую головку внутрь корпуса, внимательно слушая звук, стараемся поймать максимум громкости. Пропустили? Вытягиваем немного за подготовленные петельки и снова стараемся найти максимум. Чтобы динамик не падал в корпусе, прикрепим временно к нему брусочки из рейки шурупами.
Вот мы нашли наилучшее положение. Теперь помечаем это место, вытаскиваем динамик, крепим крепеж (брусочки) динамика также на клей и саморезы, отпиливаем излишки корпуса. Аналогично первому закрепляем этот динамик, герметизируем пластилином или чем-то еще (замазкой оконной, например . Можно внутрь натолкать ваты, как обычно делают, но по моему звук становится хуже.
Теперь для подключения к усилителю нужен низкочастотный фильтр (его кстати можно поставить внутрь корпуса, но у меня для сабвуфера стоит отдельный усилитель с низкочастотным фильтром с полосой до 1200Гц), можно взять например от колонок С90 (мой первый вариант).
Вот в пинципе и все… Можно покрасить, заморить, залачить и обтянуть бока тканью. Усилитель можно встроить вовнутрь, хотя я не знаю как при этом решить вопрос с охлаждением — система то закрытая и не вентилируется. Не пробовал еще отделывать стенки изнутри мягким, по моему может стать лучше.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Где установить: в багажнике или под сиденьем
Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:
- по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
- в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
- в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
- на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
- на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.
Фотогалерея: основные места для размещения устройства в автомобиле
- Оптимальный вариант расположения сабвуфера в автомобиле — багажник вашего авто
- Качество звучания сабвуфера, расположенного под передним сиденьем, будет несколько ниже
- Одно из самых простых и практичных мест для сабвуфера — задняя полка автомобиля
При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.
Какой нужен динамик?
Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.
Параметры
Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом
При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами
Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.
Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.
https://youtube.com/watch?v=vBpwXG5wHvA
Размеры
Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:
- Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
- Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
- Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
- Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.
Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.
Как правильно установить и подключить сабвуфер в машине
Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:
- предохранитель;
- провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
- конденсатор;
- кусачки;
- изолента;
- пластиковые хомуты;
- комплект гаечных ключей.
Подключение проводов производится по следующей схеме:
- Изначально провод сабвуфера выводится к усилителю.
- От усиливающего устройства провод подводится к автомагнитоле.
- Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
- Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.
Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы
Видео: подключение и настройка сабвуфера
Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.
Как сделать сабвуфер
Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.
Что нам понадобится, чтобы сделать сабвуфер:
- Фанера, толщиной не меньше 20 мм
- Герметик и пистолет для него
- Ткань или ковролин
- Шурупы и саморезы
- Электролобзик и шуруповерт
- Степлер, скобы к нему, клей
- Наждачная бумага
- Пространство
Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.
- Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
- Затем, электролобзиком разрезаем по нанесенным линиям
- Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
- После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
- Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное
И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.
Прямоугольный короб из фанеры
Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.
Набор инструментов остается тем же, как и для цилиндрического короба.
- Используя ту же программу speakershop, рассчитываем объем будущего короба
- Расчерчиваем листы фанеры и распиливаем его
- После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
- Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
- После этого, можно вставить боковые части и прикрепить их саморезами
- Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
- Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
- Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
- Можно вставлять фазоинвертор и усилитель. Работа окончена
Как сделать сабвуфер своими руками в автомобиль? Дело довольно простое. если разобраться в его назначении и комплектующих. Сабвуфер — это такая акустическая система, при которой воспроизводятся низкие частоты в диапазоне звука 20-120Гц. Он необходим для создания полного объемного звучания, особенно актуального для танцевальной и рок-музыки. Среднестатистическая акустическая система не способна воспроизвести этот диапазон, так как человеческим ухом он не распознается в полной мере.
Мы слышим басы, чувствуем вибрации, в общем — для автомобиля это самое оно, установить можно в любом месте. Однако, рекомендуем использовать багажное место, там и места вдовольи мешать никому не будет. Размеры будущего сабвуфера определяются динамиками, которые вы подобрали. Как правило, они имеют довольно большой диаметр.
Сделать самодельный сабвуфер для авто не сложно: собрать коробку и установить в нее динамик, главное в этом деле — подобрать динамик. Мы советуем прислушаться к этой информации. Она поможет достичь качества звука и труды будут не напрасными.
Изготовление сабвуфера своими руками включает в себя такие этапы:
- определение с динамиком;
- расчет и проектирование коробки для сабвуфера;
- изготовление такого короба;
- декоративное оформление изделия;
- установка в автомобиль.

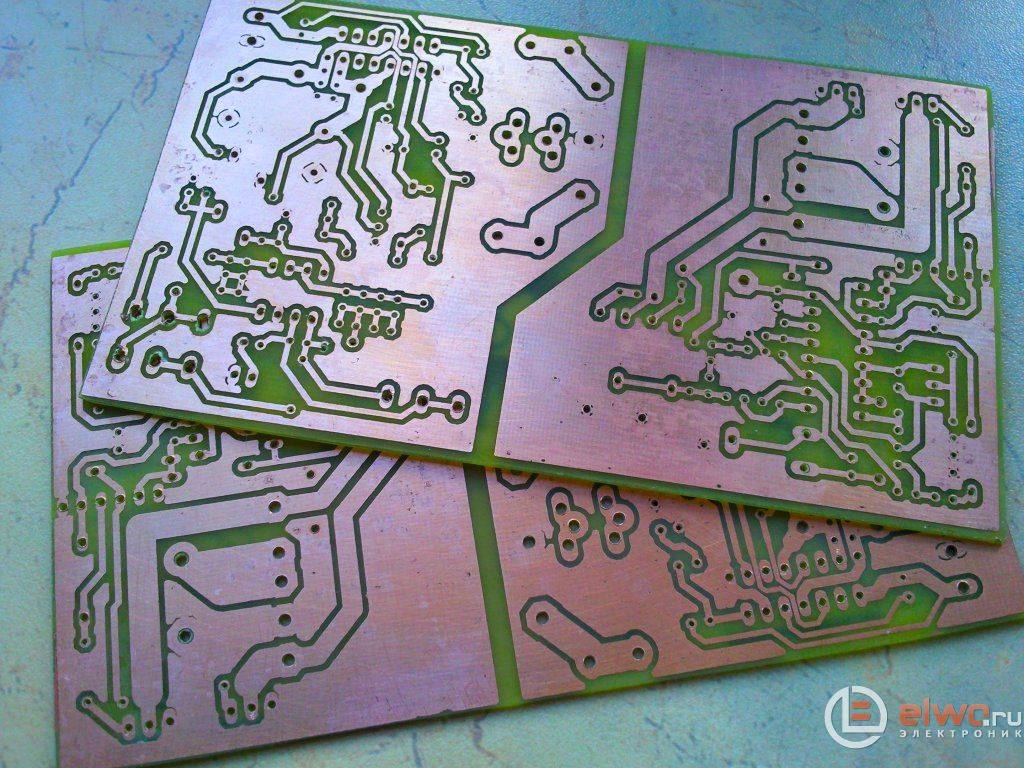

Преобразователь питания УМЗЧ сабвуфера
Этот конвертер на основе TL494 (KA7500) драйвера. Есть защита от перенапряжения – отключение, если напряжение превышает 15 вольт на вход. Защита от недонапряжения будет беречь от сильного разряда батареи – драйвер будет отключен, если напряжение упадает до 9 В. Токовая защита заботиться о транзисторах выхода и общей безопасности всей схемы. Зеленый диод означает нормальную работу, красный диод – одна из защит отключила драйвер. Схема плавного пуска позволяет медленно запустить преобразователь несмотря на большие емкости на выходе.

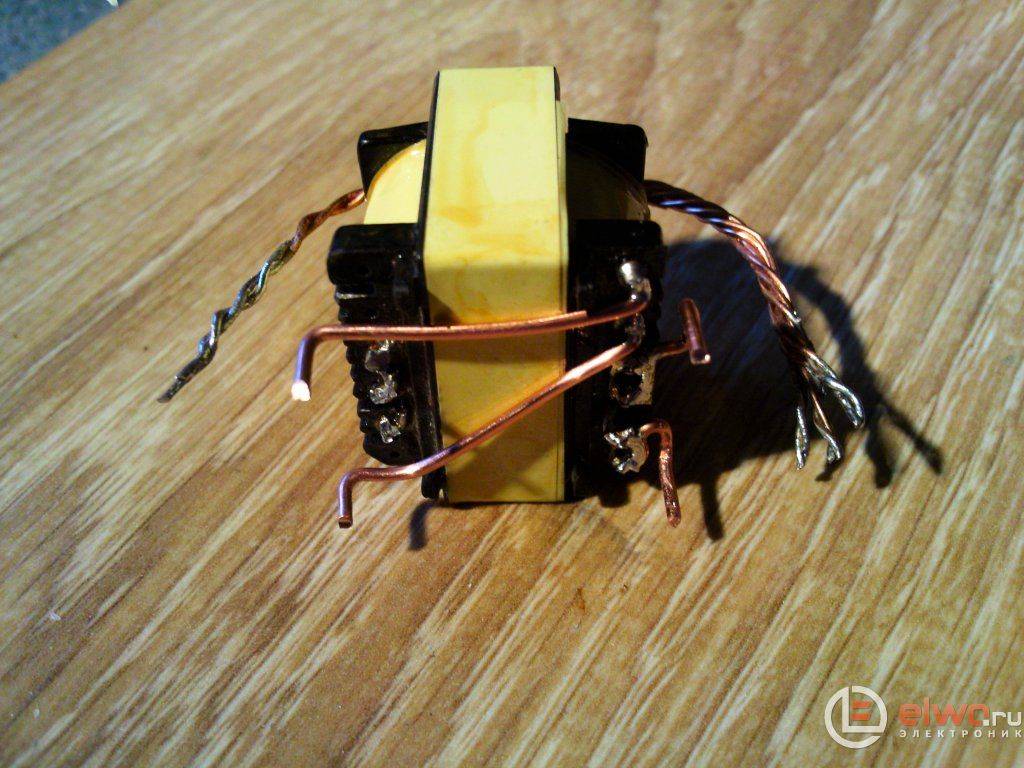

Трансформатор вы можете сделать свой собственный или взять один из блока ATX (в блоке питания компьютера). Используйте 5V и 12V линии, будет коэфициент трансформации – 2,4x. Это означает, что, если мы подадим 14 В аккумуляторного напряжения по 5 В линии, мы получаем в 2,4x больше напряжения на 12 В линии – примерно +/-33 В, чтобы питать микросхему усилителя. Это очень хорошее и простое решение. Частота переключения – 50 кГц. Изменить её можно путем установки конденсатора на pin5 TL494. Например 1nF даст частоту около 50 кГц, 1,5nF – 30 кГц.
Вы можете заменить полевые IRFZ44N на другие транзисторы, нужно только обеспечить более 100 Вт выходной мощности, а IRFZ44N до 300 ватт.
Делаем короб для сабвуфера своими руками: пошаговая инструкция
12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье
Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот
Какими бывают короба для сабвуфера?
Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:
- Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
- Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
- Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
- Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.
Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.
К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

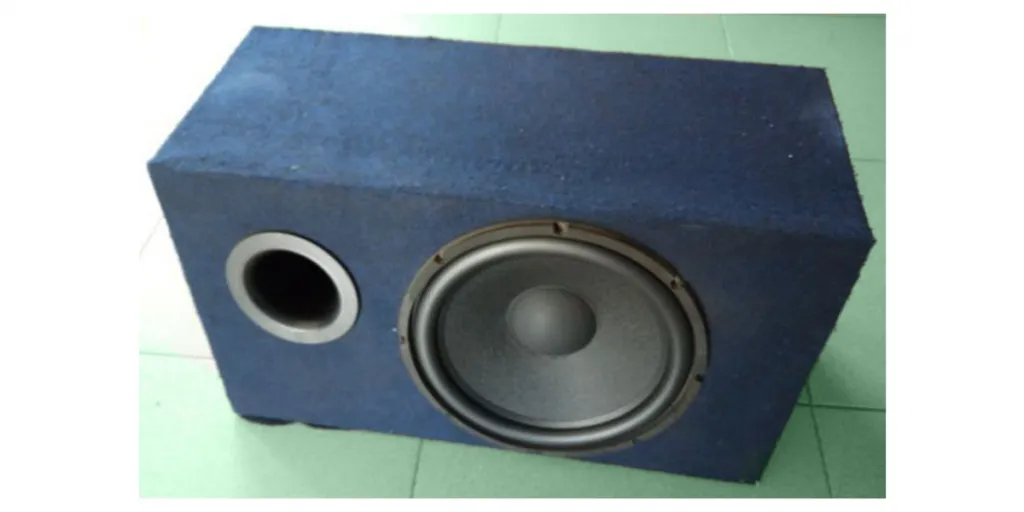

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.
Как сделать короб для сабвуфера
Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.
Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.
Как рассчитать короб
Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.
Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.
Как собрать
Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.
- Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
- Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
- Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
- Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.
Чертежи
Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:
- Ширина – 700мм;
- Высота – 450мм;
- Глубина – 260мм;
- Передняя и задняя панели – 700/450мм;
- Левая и правая панели – 450/260мм;
- Верхняя и нижняя панели – 750/260мм.
Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.
Как подобрать динамики
После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:
- Частота резонанса;
- Добротность;
- Эквивалентный объем.
Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.
Как установить
Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:
Внутреннюю обшивку автомобиля;
Плоскость пола багажного отсека;
- Отдельное место, габариты которого соответствуют размерам системы;
- Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.
Чертежи под 15 сабвуфер на трубе
Низкочастотная колонка с фазоинвертором в виде отрезка полой трубы проще в изготовлении, чем звуковая система со щелевым фазоинвертором. Чертёж сабвуфера 15 дюймов не содержит сложных деталей. Все элементы корпуса вырезаются из толстой фанеры или МДФ толщиной 18-25 мм. В передней стенке вырезается отверстие под громкоговоритель. Второе отверстие под цилиндрический порт может быть сделано в передней или верхней стенке, в зависимости от конструктивных особенностей колонки. Можно купить готовую колонку промышленного образца, но практика показывает, что самодельное устройство часто имеет лучшие характеристики, чем фирменный образец. В качестве трубы для самодельной акустической системы используются канализационные трубы из полипропилена. Они тёмно-серого цвета и выпускаются нескольких размеров. Размер порта вычисляется в зависимости от типа динамика. Настройка порта фазоинвертора заключается в изменении длины трубы.Чем короче цилиндр, тем выше частота.
Для выполнения расчётов и настройки порта удобно использовать программу «Bass Port». Частота настройки цилиндрического фазоинвертора зависит от требований к колонке и музыкальных вкусов. Если выбрать частоту в 25-30 Гц, то это даст глубокие и насыщенные басы. Самая распространённая полоса это 30-35 Гц. Она подойдёт для качественного воспроизведения музыки любых жанров. Для «чёрной» музыки и стиля электропоп, используется настройка на 35-42 Гц. Выше, низкочастотную систему, как правило, не настраивают. Для проверки качества воспроизведения используют низкочастотные треки в диапазоне от 25 до 60 Гц. Их можно загрузить из интернета, подать на вход автомобильного усилителя и транслировать через колонку.
Глубина
Для различного рода духовых органов в специально отремонтированных для музыкальных инструментов залах существенное влияние на то, каким будет тембр звука, оказывает подбас. Именно для звуков природы и различных техногенных катаклизмов, вроде неожиданных взрывов характерны достаточно сильные подбасовые составляющие.
Стоит отметить, что большинство людей подбасы или не слышат вообще, или же слышат, но не достаточно хорошо. К примеру, если осуществить отфильтровку принципиально разных по характеру имеющихся звуков ядерного взрыва и сильного урагана, вроде торнадо в тропиках от всего, за исключением подбасов, то со стопроцентной уверенностью можно сказать о том, что вряд ли кому-либо из слушателей удастся понять, что же на самом деле происходит.
