Ролики для откатных ворот своими руками

Особенности конструкции и принцип действия

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

• Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
• Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
• Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Ролики для открытия ворот своими руками

Все детали собираются по инструкции, прилагаемой к роликам

Ролики для откатных ворот собирают своими руками по эскизу и точно следуя пошаговой инструкции от производителя. Работа это кропотливая, но выполнимая.

Для изготовления нужны:

• комплектующие для фурнитуры;
• опорные трубы;
• электродрель;
• стальные уголки;
• гаечный ключ, набор сверл.

Может понадобиться электропривод и аксессуары к нему.

Сборка ворот на роликах

Сборка роликовых ворот

Начинают работы после установок опорных боковых столбов и изготовления полотна. Собирают ролики по инструкции. В большинстве случаев это готовая деталь.

1. К нижнему краю рамы створки приваривают направляющую.
2. Колеса вставляют в паз профиля и закрепляют, равномерно размещая по длине полотна. Прежде чем закрепить их намертво, полотно вставляют в швеллер и проверяют, насколько свободно двигается створка.
3. В верхней части опорных столбов высверливают отверстия и ставят кронштейн, а на него приваривают поддерживающий ролик. Он снижает вибрацию и раскачивание полотна при движении.
4. Устанавливают накатывающий ролик. На конец швеллера крепят заглушки.
5. В крайних допустимых положениях створки монтируют нижние уловители. Можно продублировать их верхними, но последние призваны, скорее, обеспечить более плавный ход, чем ограничить его.
6. Полотно устанавливают в паз балки и проверяют вертикальность положения и плавность хода. При затруднениях положение полотна корректируют, изменяя положение колесиков. Для этого используют гаечный ключ.

Монтаж раздвижных ворот довольно сложен. Функциональность их сильно зависит от качества фурнитуры и от правильности ее установки, так что эту работу нужно делать тщательно.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

1. Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
2. Поликарбонат. Материал для тех, кто хочет легкие ворота.
3. Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
4. Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
5. Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
6. Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

1. Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
2. Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
3. Если забор закрывается профнастилом, то его уйдет около 8 м2.
4. Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
5. 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
6. Для фундамента приобретается арматура 20 м сечением 10-15 мм.
7. Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

• лопаты: совковая и штыковая;
• бетономешалка;
• сварочное оборудование;
• шуруповерт (клепочник);
• рулетка;
• молоток;
• болгарка;
• маркер.

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов

Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.
Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

• Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
• Откатные ворота забирают пространство у забора.
• Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Негативные качества

1. Требуется дополнительная площадь.
2. Стоимость постройки и дополнительные комплектующие, например, электрический мотор, перемещающий ворота.

Что необходимо, чтобы создать гаражные откатные ворота своими руками

Данные элементы — основная составляющая всего механизма откатных ворот. Состоит вся конструкция из:

• верхних роликов откатных ворот;
• опор;
• концевых роликов;
• специальных рельсов или швеллеров;
• улавливателей;
• заглушек.

Вышеперечисленные детали – это необходимость для изготовления роликового механизма. Необходимо уделить направляющему рельсу, по которому движутся ролики. Он должен иметь достаточную степень жесткости, чтобы не деформировался в процессе эксплуатации

Важно, чтобы вся конструкция не вышла из строя. Сталь должна быть толще, чем показатель в три с половиной миллиметра

Весь вес сдвижных ворот держат на себе поддерживающие роликовые каретки. Они обычно изготовлены из качественных подшипников. Если качество плохое, то они очень быстро истираются и могут даже рассыпаться, что приведет к нарушению всей конструкции ворот. Для опорных роликов применяются усиленные подшипники. Подобный подход продлит время работы ворот.

Хорошая фиксация элементов без люфтов. Верхние ролики откатных ворот лучше сделать из резины. Пластик менее надежный материал и причиняет вред краске.

Концевой ролик снимает нагрузку с основных роликов.

Заглушки предохраняют от атмосферных осадков

Как правильно установить каретку с роликами

Так как главной частью двигательного механизма откатных ворот является каретка с роликами, обратите особое внимание на их установку. Именно от этого будет зависеть правильность и плавность работы вашей конструкции

Для крепления роликов советуем придерживаться таких рекомендаций:

1. В опорном (несущем) швеллере просверлить или сделать сваркой 4 отверстия с каждого края для фиксации каретки. Чтобы определить их местоположение, наденьте ролики на направляющую балку или примените уровень.
2. Чтобы определить расстояние, на котором крепятся каретки друг от друга, ориентируйтесь на глубину введения заглушки и концевого ролика в балку. Каретки устанавливаются строго по одной линии.
3. Установите в отверстия болты, а их головки обварите.
4. Под пластину с роликами прикрутите гайки, чтобы регулировать ее высоту. Также это поможет избежать перекосов во время бетонирования.
5. Далее можно крепить швеллер к фундаментным закладным.

Рекомендуется не экономить средства при выборе роликовой конструкции. Используйте металлические детали.

Их производят на спецстанках, где они подвергаются центрированию. Поэтому такие ролики работают слаженно и направленно.

Пластиковые изделия не подвергаются подобному процессу, поэтому их работа несбалансированна. И часто можно услышать их биение друг о друга внутри конструкции.

Выбор материалов

Тележки, или роликовые каретки переносят нагрузку от створки на фундамент. Благодаря этим элементам возможно передвижение профиля с рамой вдоль проема. Каждая каретка содержит по 8 роликов. Они могут изготавливаться как из металла, так и из полимеров. Заводские каретки отличаются более высоким качеством, чем самодельные. Однако если правильно изготовить их своими руками, такие элементы способны служить длительное время.

Материалы, необходимые для создания каретки:

• Для выполнения роликов следует найти подшипники генератора от жигулей. Их внутренний диаметр должен составлять 14-40 мм. Это условие необходимо соблюсти, чтобы подшипник непросто заходил в трубу, но и свободно по ней передвигался.
• Оси кареток изготавливаются из шпилек М18. Их требуется разрезать на части необходимой длины.
• Кроме того, нужно подготовить стальную пластину толщиной больше 8 мм. Из нее будет изготовлено основание каретки. Металл меньшей толщины лучше не использовать. В этом случае деталь не выдержит нагрузки от конструкции. При отсутствии в хозяйстве такой стали можно соединить несколько пластин друг с другом.

Изготавливается каретка довольно просто – сначала металлические пластины нужно разметить, а при помощи болгарки – обрезать лишние куски.

Далее выполняются такие действия:

• Высверливаются отверстия для установки подшипников. В случае с тонким металлом пластины следует сварить вместе, а швы – тщательно зачистить.
• Отверстия для крепления подшипников должны быть диаметром, совпадающим с диаметром оси – 18 мм. При сверлении металла для охлаждения используют масло.
• Оси нужно примерить к отверстиям, а затем – обрезать до нужного размера.
• После необходимо одеть шайбы на оси, потом – подшипники и хорошо зафиксировать их.
• Подшипники нужно обязательно набить смазочным материалом. Для этого нужно подготовить металлические цилиндры со станками не меньше 5 мм. Если ворота увесистые, стоит подготовить детали с толщиной стенок от 1 см.

Необходимо подготовить два подшипника под диаметр цилиндра и установить их в него. По краям выполняется сварочный шов – чтобы исключить выпадение подшипников.

Внутрь подшипников следует поместить круглый прут и также приварить края. Кроме того, к пруту приваривают пластины в форме трапеций, которые впоследствии необходимо скрепить квадратом из металла. Теперь работу по созданию роликов можно считать завершенной.

Что входит в комплект роликовой системы?

Свободное перемещение полотна раздвижных ворот было бы невозможным без специальных деталей. С их помощью створка не только получает возможность двигаться, но и перемещается достаточно плавно. Такими деталями, входящими в комплект монтируемых ворот, являются:

• Направляющие балки, закрепляемые на уровне дорожного полотна. Такие балки имеют специальную форму и способны обеспечить определенное положение конструкции в процессе ее перемещения;
• Регулируемые ролики (две пары) и скобы, входящие в состав металлического основания, удерживающие ворота в строго заданном вертикальном положении, исключающие их раскачивание, крен или падение;
• Концевые ролики, благодаря наличию которых ворота заезжают в улавливатель очень плавно. Комплектуются не обслуживаемым подшипниковым узлом, который способен длительное время работать без какого либо вмешательства;
• Улавливающий портал, положение которого регулируется по высоте. Его размещают внизу и вверху створки. В процессе эксплуатации ворот улавливающим порталом воспринимается часть нагрузки, возникающая из-за большого веса створки;
• Резиновая заглушка, основное назначение которой заключается в том, чтобы защитить направляющую балку от возможного попадания мусора и снега;
• Роликоподшипники, типоразмер и количество которых в каждой конкретном случае индивидуально.

Схема роликового комплекта

Основу откатных ворот составляют каретки. Их, с учетом функционального назначения еще называют опорами. Каретки ворот требуют предельно точной и качественной установки на направляющую или несущую балку. В процессе установки ворот пространственное положение балок тщательно выверяется во всех плоскостях и относительно друг друга.

Состав роликового комплекта

Конструктивное исполнение концевых или накатных роликов предполагает наличие защитной крышки, выступающей в роли резиновой заглушки. В процессе эксплуатации откатных ворот каркас с обшивкой должен беспрепятственно перемещаться по консольным блокам. При этом недопустим крен, падение или раскачивание движущейся створки.

Концевые ролики

Конструкция может управлять вручную или автоматически. В первом случае для того, чтобы створка ворот начала двигаться, необходимо начать вращать специальную ручку, находящуюся на стойке каркаса. Во втором случае конструкция приводится в движение путем нажатия кнопки, запускающей электрический привод.

Механизм, обеспечивающий автоматическое открытие ворот

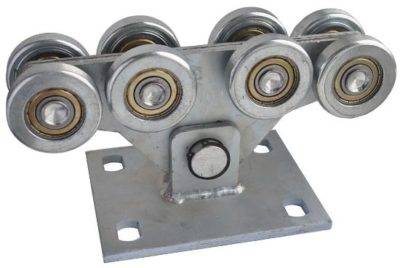

Конструктивные особенности каретки

В качестве основы для опорных роликов используется стальная плита, на которой установлены усиленные подшипники закрытого типа. Для смазки последних используются составы, способные сохранить оптимальную вязкость даже при достаточно низкой температуре.

Подшипниковый узел каретки

В состав тележки входит восемь роликов, соединенных попарно. Во время движения створки они перемещаются вдоль опорной плиты. Благодаря наличию восьми крутящихся роликов количество точек соприкосновения с направляющей балки регулируется самостоятельно. Конструктивное исполнение каретки предполагает, что в процессе эксплуатации ворот с поверхностью рельсы одновременно соприкасаются минимум шесть роликов.

Ролики в направляющей

Основание каретки ворот может быть большим или маленьким. От его размеров зависит удобство их крепления. Откатные ворота следует воспринимать как цельно выполненное изделие, закрепляемое на платформе с помощью стопорного кольца, имеющего подходящую конфигурацию и размер. Их конструктивное исполнение предполагает наличие 4 – 6 технологических отверстий, позволяющих надежно прикрепить платформу к подготовленному фундаменту. Если размер основания небольшой, ее основание можно приварить к закладным, установленным в бетоне. Направляющая балка и тележка с роликами, воспринимая нагрузку, создаваемую весом створки заграждающей конструкции, способны обеспечить ее тихое и плавное движение.

Технологические отверстия каретки

Выбор деталей для механизма отката

Детали для откатного механизма ворот

Для сдвижных ворот потребуется:

• Швеллер – служит направляющей для рельсовых моделей.
• Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
• Роликовые опоры – пластины, на которые монтируют подшипники.
• Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
• Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
• Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.
• Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.

Как выбрать комплектующие

Ролики должны соответствовать весу ворот

Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:

Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4

Важно правильно подобрать количество, а не размер.
Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
Накатной ролик должен быть металлическим

Пластиковый слишком легко и быстро изнашивается.
Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.

Электропривод подбирают по мощности.

Расчёт материала и подготовка инструментов

Обычно проём для ворот составляет 4 м, а при изготовлении дверного полотна используют профилированные листы, поэтому перед началом строительных работ нужно приготовить следующее:

• закладной швеллер шириной 40 см и длиной ½ ширины ворот;
• 15 м железных прутьев (арматура);
• 10 м2 стенового профнастила;
• профильная труба размером 60×60 мм и длиной не менее 5 м или кирпичи (для столбов);
• труба 60×30 мм длиной 20 м;
• труба 40×20 мм длиной 20 м;
• жидкий бетон М250 с добавлением щебня;
• песок;
• красящая эмульсия, грунтовка и растворитель (по одной банке);
• упаковка электродов;
• кронштейн;
• 200 штук заклёпок и анкеры со шпильками или набор саморезов (если столбы будут металлическими).

Необходимые инструменты

При работе с перечисленными материалами будут нужны некоторые инструменты:

• шлифовальная машинка с диском для резки металлических изделий;
• аппарат для сварки;
• шуруповёрт;
• дрель;
• бетономешалка (для постоянного перемешивания жидкого бетона);
• лопата;
• топор;
• молоток;
• строительный уровень, пластмассовая лента с делением на сантиметры и отвес.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

• Combi Arialdo и Flatelli Comunello из Италии.
• Ролтэк и Doorhan из России.
• Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Плюсы и минусы

Плюсами таких ворот являются:

• возможность проезда любого транспорта (высота ничем не ограничена);
• процесс открытия происходит вдоль линии забора, на котором установлены ворота, что значительно экономит площадь на участке;
• для того чтобы их распахнуть, нужно задействовать минимум усилий, в отличие от распашных;
• хорошая взломостойкость (могут выдержать таран мощного грузового автомобиля);
• меньшее влияние парусности;
• требующаяся автоматика стоит значительно меньше распашной;
• престижность владения такими воротами.

• цена, которая включает в себя недешевое фирменное оборудование и специальный фундамент;
• тяжеловесность и громоздкость конструкции (длина ворот должна быть больше длины проема на 30-50%, а вес больше распашных в два-три раза);
• наличие свободного места вдоль забора (как правило, 5-8 метров).

Как установить забор из сетки рабицы своими руками — видео инструкции, советы и мастер-класс вы найдете в нашей статье.

Полезное и красивое растений йошта: посадка и уход за растением, его размножение и способы использования в ландшафтном дизайне.

Устройство конструкции

Конструкция откатных ворот включает набор важных составляющих, каждая из которых выполняет определенные функции:

• Рама – основной «скелет». Для нее необходимы трубы, которые крепятся к уголку.
• Полотно – внешняя часть ворот. Профлист является самым часто выбираемым и экономичным вариантом. Для престижа и создания эффекта дороговизны профлист дополняют художественной ковкой.
• Направляющий рельс – массивный швеллер. Его расположение допускается как вверху, так и внизу полотна и рамы. К рельсу монтируется система роликов.

• Ролики – средство передвижения полотна. Они обеспечивают свободное перемещение конструкции. Ролики держат на себе вес полотна и рамы.
• Подставка роликовой системы. Она выполняет функцию стабилизации откатных ворот.
• Улавливатели и доводчики являются фиксаторами ворот в закрытом состоянии.
• Автоматика требуется, если выбран тип системы с автоматическим управлением.

В любых вариантах вес ворот держат на себе опорные роликовые каретки

При устройстве конструкции уделите особое внимание качеству этой составляющей. Частой причиной разрушения механической системы являются некачественные подшипники

Концевик и нижний улавливатель действуют вместе. Концевой механизм снижает нагрузку на колесные пары.

Схема работы предполагает, что заглушки устанавливаются в самом конце. Они играют роль защитника рельса от дождя и снега. Чтобы собрать механические откатные ворота, этих элементов должно быть достаточно. Набор деталей и узлов конструкции подбирается в зависимости от веса полотна.

Масса сдвижных ворот взаимосвязана с параметрами проема для въезда автотранспорта. Они высчитываются по габаритам въезжающего автомобиля. Между опорной конструкцией и крайними точками авто необходимо учесть расстояние до 0,3 метров.

Это интересно: Способы размножения вейгелы

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
  Подвесная конструкция
• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

Откатные ворота на рельсе

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
