Разводка водопровода в квартире и доме

Какие трубы подойдут

Сегодня трубы, использующиеся для разводки сантехники в ванной комнате, могут быть изготовлены из таких материалов как:

  • нержавеющая сталь;
  • медь;
  • металлопластик;
  • полипропилен;
  • сшитый полиэтилен.

Виды труб Большая часть людей предпочитает использовать трубы из полипропилена или пластика. Для горячей воды подходит металлопластиковый трубопровод

А если принять во внимание срок службы, то полотенцесушитель из стали в этом плане лучше, чем латунный


Современные канализационные трубы делаются из пластика с разной толщиной стенок и разным диаметром

Стальные трубы используются крайне редко, так как их монтаж своими руками сложен и они дороги в цене. Медные трубы обладают высокой коррозионной стойкостью и прочностью. Но монтаж такого трубопровода своими руками требует использование специального оборудования.

Металлопластиковые трубы уже лучше, так как хорошо противостоят коррозии, довольно гибкие, но, тем не менее, надежные. Соединять такие трубы следует при помощи специальных фитингов, которые дороги в цене. Если разводка будет выполнена с ошибками, то это чревато расслоением труб.

Металлопластиковые трубы наиболее популярны

У полипропиленовых труб имеются свои недостатки. Один из них заключается в высоком коэффициенте температурного расширения. Многие достоинства от предыдущих материалов вобрали в себя трубы из сшитого полиэтилена. Но есть и весомые недостатки – это высокая стоимость и необходимость использования дорого особого инструмента.

Составляем предварительную схему

Первый этап любых строительных работ – планирование. Составьте план помещения, включив в него все сантехнические устройства, бытовую технику, продумайте расположение мебели и определитесь, сколько свободного пространства потребуется, чтобы открыть дверь.

Укажите на схеме размеры помещения и габариты всех элементов внутри него. Так вы сможете наиболее точно рассчитать необходимое месторасположение труб подачи и отвода воды, а также канализации. В случае, когда санузел является раздельным, разводка туалета и ванной выполняется одновременно, так как эти комнаты будут подключены к единой системе.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА — СВОИМИ РУКАМИ!!!

Расчет

Прежде чем приступать к расчёту:

  1. Определите количество веток системы пола, согласно подготовленной схеме.
  2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
  3. Определите способ регулировки и процесс контроля в гребёнке.
  4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

  1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
  2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
  3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
  4. Кронштейны — необходимы для крепления прибора к стене.
  5. Сливной кран — через него будет сливаться теплоноситель.
  6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

  1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

  1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

  1. Припаиваем к нижнему выходу тройника муфту с краном.

  1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

  1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
  2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

  1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

  1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Разработайте схему расположения объектов и трубопроводов

Все элементы разводки труб в вашей ванной будут единой системой, и вам предстоит так согласовать их меж собой, чтобы обеспечить наилучшее функционирование каждого из них. Продумайте и нарисуйте на бумаге, где у вас будут располагаться сантехнические изделия и как рациональнее подвести к ним трубопроводы.

Разводка водопроводных труб может выполняться двумя способами:

  • тройниковым, когда все объекты потребления воды последовательно подсоединяются к одной магистрали;
  • коллекторным, когда к каждому из объектов подводятся отдельные трубы.

Тройниковая схема разводки позволяет сэкономить материалы за счет последовательного подключения к магистрали

Тройниковая (или последовательная) схема лучше подходит для применения в квартире, чем в коттедже. Здесь, при небольшом количестве сантехнических объектов, посредством тройников легче согласовать потребление воды в различных точках системы.

Коллекторная схема обеспечивает во всех точках стабильное давление, а также дает возможность ремонтировать отдельные участки без полного отключения водопроводной системы. Трубы подводятся к приборам от коллектора, который имеет столько выводов, сколько требуется для конкретных условий.

Коллекторная схема разводки способна обеспечить равномерное и бесперебойное распределение воды

При любом варианте, самостоятельная разводка канализационных труб в уборной должна у вас иметь лаконичный вид. Допустимы перехлесты холодного и горячего трубопроводов только в исключительно случаях.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Важные правила разводки магистрали в ванной

Прокладка труб в ванной и в туалете не должна проводиться произвольно. Существует ряд определенных требований и рекомендаций, благодаря которым можно будет добиться высокой эффективности работающей системы. Таковыми являются:

  • Наличие запорного крана на входе в коммуникацию для внезапного отключения воды в квартире в случае аварийной ситуации;
  • Максимальная надежность и герметичность системы;
  • Бесперебойная транспортировка воды ко всем объектам в ванной и туалете и беспрепятственный отвод стоков по трубе канализации;
  • Эстетичность и безопасность системы водопровода также стоят на первом месте.

Стоимость работ по разводке труб в Москве и Подмосковье

Профессионалы компании San-Remo произведут разводку водоснабжения полипропиленовыми, металлопластиковыми, медными трубами, определив оптимальную схему в каждом случае. Наши специалисты используют только качественные краны, трубы и фитинги от проверенных производителей, что вкупе с грамотным монтажом, позволит избежать протечек и других неприятных ситуаций.

Разводка труб (стоимость за точку) у нас – начинается от 700 рублей. Высчитав количество потребителей, можно прикинуть примерную сумму. Если требуется замена труб, отслуживших срок, стоимость работ увеличивается. Точную цену назовет мастер, после осмотра.

Запоминаем основные правила

  1. При скрытом способе монтажа разводки штробирование несущих стен категорически запрещено.
  2. Пытайтесь добиться минимального количества соединений и изгибов труб.

Магистрали холодной и горячей воды пересекаются только в исключительных случаях, когда другой способ монтажа невозможен.
Следите за углом наклона канализационных труб – 3 мм на погонный метр для труб сечением 50 мм, и 2 мм – для труб сечением 110 мм.
Подключение сантехнических приборов к канализации рекомендуется производить с помощью гофрированных шлангов.

Выполняйте разводку труб внимательно, тщательно соблюдая все правила, и не экономьте на комплектующих. Тогда вы сможете избежать перебоев в работе водопроводной системы, и ваша ванная превратится из помещения для гигиенических процедур в уютную комнату для отдыха и релаксации.

Первый этап разводки труб в ванной

Замена канализации начинается первоначально с планирования. Требуется составит четкий план комнаты, на котором будет отмечено место расположения старых сантехнических устройств, трубы водоснабжения и водоотведения. В том числе, указывается место, где стоит бытовая техника.

Перед началом разводки труб следует составить подробный план ванной комнаты, где будут отмечены бытовые приборы, трубы и другие устройства

Помимо этого, создается аналогичный план, на котором отмечается обновленный вид ванной комнаты. В нем нужно отметить, то где расположена проводка, водопровод и нужно сделать будущее место расположения сантехники и бытовых приборов.

Обязательно нужно выбрать варианты того, как будет прокладываться водопровод.

Он может быть вида:

  • Открытого;
  • Скрытого.

Наружная подводка труб является менее сложной и не слишком дорогой. Стоит заметить, что наличие труб на виду существенно портит эстетичность комнаты. Чтобы максимально улучшить интерьер в комнате, стоит сделать размещение водопроводных труб как можно ниже и спрятать за сантехническим оборудованием.

Скрытая прокладка водяных труб никак не повлияет на то, как выглядит ванная комната в квартире, однако придется проводить штробирование стен, чтобы скрыть в них коммуникацию. Выполнение монтажа требует немало времени, сил и материалов, а скрывается вся разводка, стыки, четверник за отделкой в стене.

Как правильно составить схему

При правильно скомпонованной разводке вода распределяется между краном, душем, бачком унитаза, биде, стиральной машиной и т.д. При этом каждый прибор получает достаточное количество жидкости. Разводка воды должна быть изображена на чертеже. Там же указывается типы соединений, методы прокладки, особенности монтажа и прочее.

Перед составлением схемы разводки нужно определиться с материалами из которых будут состоять трубы:

  • Пластик;
  • Металлопластик;
  • Медь;
  • Сталь.

При самостоятельной разработке схемы водоснабжения квартиры приходится отталкиваться от общепринятых норм и правил. Лучше, когда за дело берутся специалисты. В этом случае помимо графического отображения документ содержит важную информацию:

  • перечень, маркировку и количество всех бытовых сантехнических средств;
  • сведения о материалах труб, диаметре, длине;
  • целевого назначения трубопровода и направление движения потока;
  • список необходимых запорно-регулирующих устройств;
  • расположение защитных и измерительных приборов.

Но это не означает, что качество и информативность схемы водопровода квартиры, разработанной собственными руками, будет ниже. Все зависит от внимательности и аккуратности.

Что сантехники называют точкой

Сантехники используют термин «точка», когда обозначают подвод к сантехническому прибору или отвод. Составляя смету, в ней должно быть конкретно расписано, сколько денег будет стоить подключение каждой точки.

Нужно понимать, что подключить душ с гидромассажем или джакузи намного сложнее, чем обычную раковину или унитаз. «Точка» может быть двойной, если для ее функционирования необходимо подвести холодную и горячую воду.

Работники отвечают за прокладку труб, подключение и запуск системы. Благоустройство в стандартный комплекс услуг не входит. Цена прокладки трубопровода также зависит от сложности работ.

Возможные ошибки

Открытые концы труб во время монтажа закрывают заглушками, а перед стыковкой их проверяют на предмет засорения. Так предотвращается попадание мусора внутрь трубопровода, который может вызвать повреждения сантехники или брак в ее работе.

Для пайки соединений пластиковых труб важно не допускать попадания на свариваемые участки грязи или воды – посторонние вещества снижают прочность стыка. Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга

Это улучшит условия обслуживания и ремонт сетей

Между кранами, вентилями и другой арматурой надо оставлять достаточно места, чтобы установленные на них барашки и поворотные рычаги не мешали вращению. Одновременно с разводкой стоит проектировать трассу канализации таким образом, чтобы соответствующие стояки не перекрывали друг друга. Это улучшит условия обслуживания и ремонт сетей.

Мне нравитсяНе нравится

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

  • выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
  • выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

  • для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
  • умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
  • к биде подключается горячая и холодная вода, а также канализация;
  • к унитазу подводится только холодная вода и канализация;
  • если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

  1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
  2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
  3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

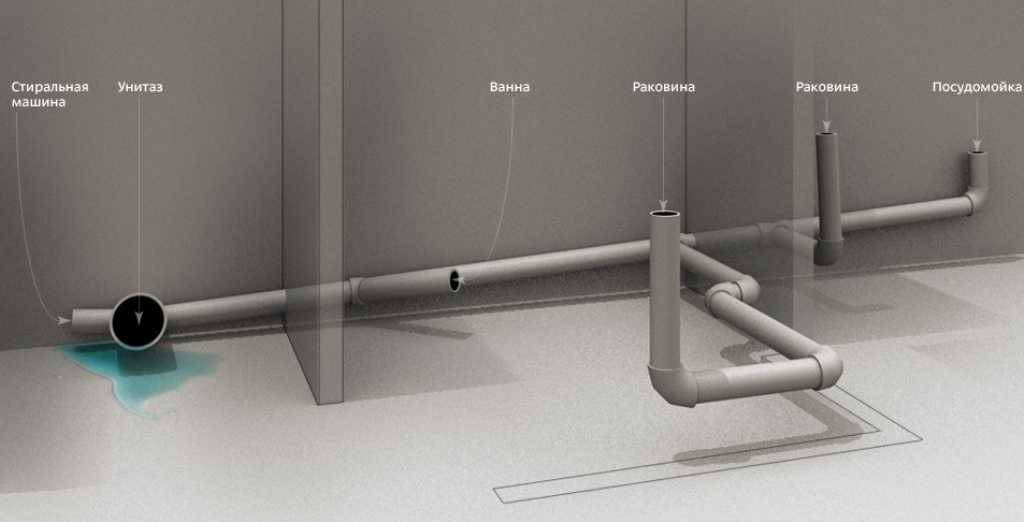

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

За и против

При определении конструкции помещения необходимо учесть преимущества и недостатки каждой из схем. Для проживания в одиночку или для семьи из 2 человек подойдет совмещенная конструкция. Но при увеличении числа людей рекомендуется установить в помещении легкую или капитальную разделительную перегородку, что расширит возможности санузла.


Совмещенный санузел — вид сверху.

Совмещенный санузел

Совмещенный блок имеет недостатки:

  • плохую вентиляцию, недостаток устраняют использованием дополнительных воздуховодов и электрического вентилятора;
  • неудобную планировку, затрудняющую установку душевой кабины или стиральной машины.

Раздельный санузел

Преимущества помещения с дополнительной переборкой:

  • возможность одновременного использования санузла 2 членами семьи;
  • улучшение условий вентиляции.

Какие понадобятся материалы и во сколько они обойдутся

Обращайте внимание при выборе труб на такие характеристики, как экологическая безвредность, способность выдерживать давление и температуру, сочетаемость с магистральным трубопроводом. Не забывайте учитывать и поправку на их стоимость

  • Металлические трубы:
    • стальные — продолжают оставаться популярными благодаря прочности и теплопроводности;
    • медные — долговечные и абсолютно надежные, но стоят дороже.
  • Пластиковые трубы:
    • полиэтиленовые — прочные, эластичные, но не выносят горячей воды;
    • поливинилхлоридные — неприемлемы для питьевой воды из-за того, что могут выделять токсичные вещества;
    • полипропиленовые — наиболее подходящий по всем параметрам вариант в условиях ванной комнаты, долговечны, пригодны для горячей воды.

Металлопластиковые трубы способны совмещать легкость пластиковых материалов с прочностью металла. Их рекомендуется применять при разводке коллекторным способом.
