Коллектор (смесительный узел) для водяного теплого пола

Семь самых популярных моделей

ИллюстрацииРекомендации
Модель №1: LUXOR.

Итальянская торговая марка LUXOR выпускает надежное латунное оборудование.

  • Количество выводов на коллекторах колеблется от 2, до 11, но самые популярные модели на 4 контура и на 6 контуров;
  • Регулировка может быть как ручной, так и автоматической;
  • Максимум по температуре 80ºС;
  • Максимальное рабочее давление 6 атм;
  • Цена зависит от количества контуров и находится в пределах 12,5–25 тыс. руб.
Модель №2: GIACOMINI.

Еще один яркий представитель итальянского качества.

  • Гребенка и основные узлы латунные;
  • Количество контуров — от 2 до 11;
  • Резьба на коллекторе внутренняя;
  • Может работать с теплоносителем до 95ºС;
  • Максимум по давлению 6 атм;
  • Цена – 14,3–35 тыс. руб.
Модель №3: АРС.

Эти коллекторы турецко-итальянского производства отличаются прекрасным качеством на фоне приемлемой цены, такое оборудование можно назвать золотой серединой.

  • Материал корпуса — латунь;
  • Количество контуров от 2 до 10, на фото показана трехконтурная гребенка;
  • Работает с теплоносителем до 80ºС;
  • Есть модели с расходомерами и без расходомеров;
  • Возможна ручная и автоматическая регулировка;
  • Цена – от 1,5 до 8 тыс. руб.
Модель №4: FADO.

Сама фирма итальянская, но сейчас они начали сотрудничество с APC и продукция может заявляться как совместное производство.

  • Корпус гребенок из нержавеющей стали;
  • Количество контуров от 2 до 12;
  • Температура теплоносителя до 80ºС;
  • Резьба на гребенках внутренняя;
  • Цена – 3,2–15 тыс. руб.
Модель №5: BIANCHI.

Технические характеристики итальянского коллектора BIANCHI схожи с его итальянским собратом от GIACOMINI. Разница лишь в количестве контуров и цене.

Здесь гребенки идут от 2 до 10 выводов, а цена колеблется в пределах 9–22 тыс. руб.

Модель №6: Valtec.

Итальянская торговая марка Valtec одна из самых популярных на нашем рынке.

  • Материал гребенок – нержавеющая сталь;
  • Количество контуров 2–12;
  • Температура теплоносителя – до 97ºС.
  • Верхний предел давления – 10 атм;
  • Цена – 6–15 тыс. руб.
Модель №7: Caleffi.

Итальянский производитель Caleffi работает в секторе элитных товаров. Гребенки идут латунные, стальные и полимерные, характеристики здесь одни из самых высоких, но и цена доходит до 43 тыс. руб.

Какой способ выбрать?

Важно обратить внимание на особенности ваших технических условий

Выбор варианта подключения — задача, которую обычно решают путем сопоставления технических возможностей и эффективности работы системы. Если имеется собственный отопительный котел, оптимальным вариантом становится схема с узлом смешивания. Если котла нет, удобнее всего использовать теплообменник с нагревом от сети ЦО. Можно питать теплый пол напрямую от котла, если он выдает теплоноситель с низкой температурой.

В любом случае, главным критерием выбора становится надежность и стабильность работы ВТП. Остаться зимой без отопления дома в нашей стране — крайне нежелательная ситуация, поэтому, следует выбирать наиболее работоспособный вариант. Кроме этого, рекомендуется иметь дополнительный вариант обогрева дома, на случай проблем с основным отопительным контуром.

Вопросы

Можно ли использовать разные варианты подключения в рамках одной системы теплого пола?

С точки зрения конструкции системы, такой вариант невозможен. Однако, в разных помещениях могут действовать отдельные петли теплого пола, подключенные к разным источникам. Здесь могут быть реализованы разные варианты подключения, например, в одной комнате используется питание от радиатора, а во второй — от котла через смесительный узел.

Какой размер теплообменника должен быть при использовании схемы с гидравлической развязкой?

Размер емкости должен соответствовать величине змеевиков и обеспечивать качественную передачу тепловой энергии. Здесь теплопотери не должны присутствовать, так как перепад температур при передаче и так достаточно велик. Размер выбирают еще и с учетом давления и температуры теплоносителя в системе ЦО — чем выше показатели, тем больше может быть размер емкости.

Нужен ли отдельный циркуляционный насос при прямом подключении к котлу?

Это зависит от общей длины трубопровода (во всех петлях). Если обслуживается малая площадь и эксплуатируются 1-2 петли, можно обойтись собственным циркуляционным насосом котла. Однако, если котел не имеет насоса (это типично для атмосферных газовых котлов), понадобится установка отдельного циркуляционного насоса на обратной линии.

Какое подключение позволяет обслуживать максимальное количество петель?

Наибольшую производительность можно получить от смесительного узла с усиливающим циркуляционным насосом. Однако, в этом вопросе имеют большое значение мощность котла и другие особенности системы.

Какой тип подключения наиболее надежен, если ВТП является единственным вариантом обогрева дома?

Специалисты считают, что наибольшей надежностью и стабильностью отличаются системы с использованием узла смешивания и подачей теплоносителя от собственного котла. Однако, ограничиваться только ВТП настоятельно не рекомендуется — обязательно нужны резервные отопительные мощности.

Подключение теплого пола к коллекторному устройству

Предварительно составляют схему подключения с указанием размеров труб, мест их прокладки и соединения с деталями отопления. Понадобится дополнительно рассчитать пропускную способность гребенок и подобрать их диаметр

Важно правильно выбрать место монтажа коллектора. Лучше отдать предпочтение участку, к которому всегда есть свободный доступ с точкой подключения, которая расположена выше других системных элементов

Дополнительно ставят систему защиты, состоящую из байпаса и воздушного клапана как минимум на расстоянии вытянутой руки. После полноценного монтажа коллектора к нему нужно подключать все трубопроводы от теплого напольного покрытия. Затем проверяют герметичность, качество, а также надежность всех стыков

Запускать систему первый раз стоит до начала монтажа основного покрытия, важно проверить качество нагрева для всех магистралей, осмотреть трубы на уровень протечек. Только после этого приступают к монтированию финишного покрытия

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C.

Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода.

На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод.

Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры.

Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами.

Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола.

Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой.

В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Основные схемы

Есть несколько вариантов схем подключения смесительных узлов теплового пола. Чаще всего пользуются стандартной, имеющей трехклапанный или двухклапанный узел. Разберемся, как подсоединить узел подмеса для теплого пола своими руками.

  1. Используем двухходовой клапан. Для сборки потребуются:
  • шаровые запорные краны для перекрывания воды,
  • фильтр косого типа – элемент необязательный, но помогает продлить срок эксплуатации системы, защищая трубы о попадания в них твердых частиц,
  • термометр – отслеживает работу узла, требуется для балансировки смесительного узла,
  • однотрубный клапан двухходовой,
  • термоголовка, вмонтированная в клапан,
  • балансировочный клапан или сантехнический вентиль – для очной настройки системы,
  • насосная установка, перемещающая тепловой носитель.

Система работает просто – вода перемещается через фильтр и термометр, достигает клапана. Здесь сила пока уменьшается, термоголовка срабатывает на температурный режим, подавая сигналы для открытия или закрытия. Насос во время работы создает разреженную зону, в которую подается поток холодной воды. После смешивания тепловой носитель получает необходимый температурный режим.

  1. Вариант с трехходовым клапаном. От первой схемы узла подмеса теплого пола  его принцип работы почти не отличается, но особенности имеет. Во время работы в открытом состоянии находятся два клапана, что придает процессу стабильность. Необходимо устанавливать клапан, в который потоки подаются перпендикулярно. Если в работе насоса происходит сбой, задействуется обратный клапан, выполняющий роль стабилизатора любых нарушений в системе. Правда, монтируют его редко.
  2. Схема с термостатическим клапаном. В этом случае оба потока воды смешиваются по одной оси. Клапан отличается особой формой и определенной схемой направления водных потоков. Компактный вариант, в котором роль байпаса выполняет клапан.
  3. Схема параллельного подключения. Отличается некоторыми достоинствами, довольно компактна, применяется на объектах с небольшой площадью прогрева. Правда, производительность оставляет желать лучшего, балансировка схемы выполняется сложно.
  4. С трехходовым клапаном. Отличается от предыдущей наличием трехходового термоклапана, установленного над насосом.

При обустройстве теплого пола можно использовать любой вариант. Здесь все зависит от ваших возможностей и наличия необходимых элементов.

Наст ройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

  • удаляют с вентиля колпачок, служащий для его защиты;
  • закрывают вентиль до отказа – для этого используют шестигранный ключ;
  • определяют для данного контура количество оборотов;
  • отворачивают вентиль на это число;
  • аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) – это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) – 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол – это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь – 0,6м/с.

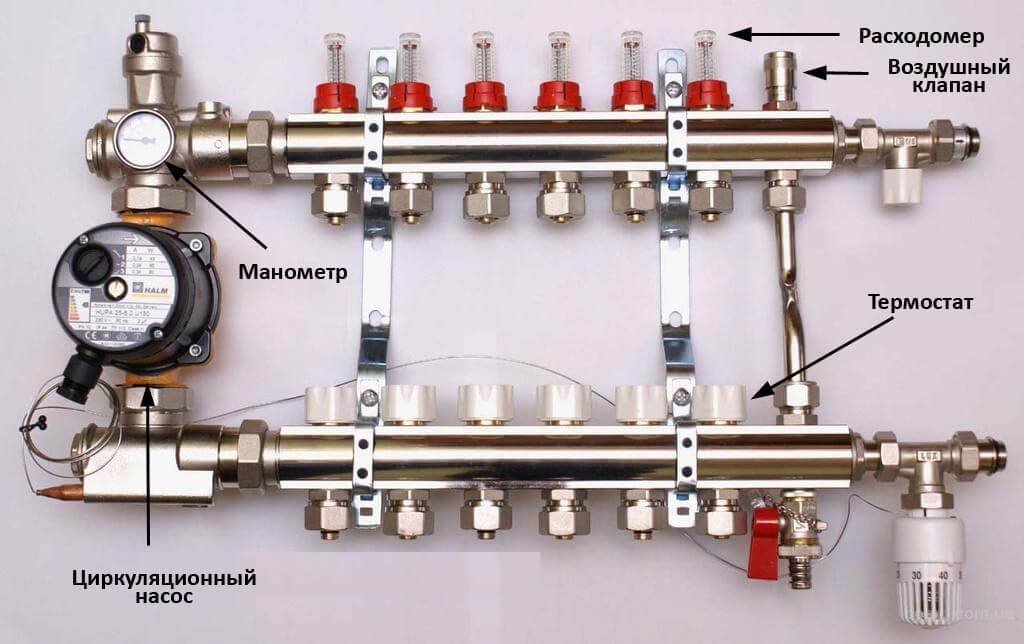

Элементы коллектора и для чего они нужны

Кроме непосредственно гребенок теплого пола коллекторный узел может включать в себя следующие элементы:

  • Узел подмеса с трехходовым краном;
  • Клапаны регулировки расхода;
  • Циркуляционный насос;
  • Если есть необходимость, то отдельные гребенки для радиаторного отопления;
  • Группа автоматизации или установки параметров.

Подогретый теплоноситель подается в смесительный узел, который входит в состав коллекторной группы. Он необходим для смешения горячего и холодного теплоносителя (из обратки) для поддержания необходимой температуры в контуре теплого пола. О нем мы говорили в одной из предыдущей статей, изучить о нем информацию можно здесь . Гребенка же производит распределение теплоносителя по отдельным контурам и управление подачей.

Как уже говорилось выше и рассматривалось ранее, постоянное перемещение теплоносителя обеспечивается за счет работы циркуляционного насоса.

Коллектор для теплого пола может быть приобретен как полностью готовый, так и по отдельности каждый из элементов.

Помимо прочего коллекторный узел должен включать в себя измерительные приборы давления и температуры для осуществления контроля и регулировки этих параметров. По рекомендациям температуру в контурах теплого пола необходимо поддерживать не выше 55⁰С, но из практики можно сказать, что современные металлопластиковые трубы для теплого пола способны выдержать температуру до 90⁰С.

После того, как коллекторный шкаф со всем оборудованием установлен, необходимо провести опрессовку всех контуров для поиска возможных дефектов. Мы рассматривали ранее этот процесс, поэтому не будем углубляться в его особенности и советуем посмотреть профильную статью.

Коллектор как элемент отопительной системы

Вентили необходимо подключить к коллектору. Он представляет собой отрезок трубы, имеющий несколько выходов с одной стороны. Вход коллектора нужно соединить с вентилем. При помощи специальных фитингов выполняют подключение коллектора теплого пола к металлопластиковым отопительным контурам системы теплоснабжения.


У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух. Подобным образом обустраивают конструкцию водяного теплого пола обеих трубопроводов – как подающего направления, так и возвратного. По этой причине, когда устанавливается коллектор для теплого пола своими руками или бригадой специалистов, гребенку и другие необходимые детали приобретают в паре.

Виды, технические характеристики, отличия

На сегодняшний день, существует несколько видов сервомоторов. Наиболее используемые механизмы можно представить по способу их действия следующим списком:

  • механические;
  • электронные;
  • электротермические;
  • дистанционные.

Механические

Самый простой прибор для управления. Он не представляет сложный механизм. Для регулировки степени нагрева нужного контура достаточно будет повернуть рукой головку прибора на возвратной гребёнке влево или вправо соответственно для увеличения или уменьшения нагрева петли тёплого пола. Устанавливать ручной вентиль целесообразно там, где система отопления состоит из 2 – 3 контуров и особая автоматика не требуется.

Последующая настройка не требуется так, как регулировка происходит автоматически. Одним из достоинств механического приспособления является невысокая стоимость и долгий срок службы. К недостаткам можно отнести то, что отсутствует возможность программирования работы сервопривода коллектора для тёплого пола. Поэтому, покидая жилище, хозяин должен устанавливать необходимый температурный режим вручную.

Электронные

Электронные модели оснащены жидкокристаллическими дисплеями, на которых отображаются этапы работы сервоприводов.

Это можно делать, как автоматически, так и вручную.

Электротермические

Приборы данного вида являются двухпозиционными исполнительными механизмами в автоматизированных системах тёплых полов. На корпусе сервопривода расположены два светодиода. Зелёный свет горит при подаче напряжения на привод, синий индикатор загорается, когда клапан открыт. Если питание отключено, оба индикатора гаснут.

Дистанционный

Главным отличием от других моделей дистанционный сервопривод можно программировать онлайн. Сервопривод имеет два датчика, которые отслеживают изменения температуры снаружи и внутри помещения. Дистанционные приборы имеют 9 режимов эксплуатации. Помимо этого, регуляторы способны выдавать информацию на дисплей термостата о количестве потреблённой электроэнергии.

Кроме этого, существуют приводы закрытого и открытого типа. Первые находятся в закрытом положении по умолчанию, а вторые практически всегда открыты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
