Как рассчитать количество секций радиатора

Как рассчитать отопление в частном доме

Чтобы создать комфорт в условиях нестандартного жилья или частного дома требуется более точный расчет. Принцип расчета соответствует предыдущему с учетом дополнительных характеристик, но является более подробным, где они раскрываются шире.

Как рассчитать количество радиаторов в частном доме? Для этого используется формула определения количества тепла, необходимого для отопления каждой комнаты:

где:

  • S — площадь помещения, м2;
  • K1 — учет способа остекления проемов (для двойного стеклопакета — 1,0; тройного — 0,85);
  • K2 — учет наличия теплоизоляции (кирпичная кладка — 1; с дополнительной современной теплоизоляцией — 0,85);
  • K3 — количество стен, сообщающихся с внешней средой (1ст. — 1,1; 2ст. — 1,2);
  • K4 — самая низкая температура снаружи (-10ºС — 0,7; -20ºС — 1,1);
  • K5 — учет наличия отопления сверху (наличие отапливаемого помещения — 0,8; не отапливаемый чердак — 1,0);
  • K6 — отношение площади окон к полу (0,1 — 0,8; 0,3 — 1,1); K7 — высота потолков (2,5 м — 1; 3 м — 1,05).

Даже уточненный расчет радиаторов отопления дает только приблизительные рекомендации. В любом случае следует брать радиаторы с числом секций на 1-2 шт. больше. На каждый прибор ставится регулирующий кран, с помощью которого можно обеспечить возможность изменения температуры в помещении.

Например, самой подходящей температурой внешней среды для человеческого организма считается 21ºС. Для сна лучше подходит 18ºС.

Кухня и готовка

В процессе приготовления пищи на кухне также следует прикрыть кран на радиаторе, так как от дополнительных источников тепла температура поднимается.

Соседние помещения без двери

При отсутствии двери, когда рядом два помещения, процесс теплообмена будет общим. В некоторых случаях для обоих помещений делают сразу объединенный расчет. Современные конструкции радиаторов дают возможность после надставить дополнительные секции.

Однако, если батарея расположена симметрично под окном, подобная реконструкция ухудшит интерьер комнаты.

В этом случае придется устанавливать декоративную решетку, чтобы скрыть смещение батареи относительно окна.

Замена батареи

При замене радиатора следует определить, достаточно ли будет мощности существующего котла.

Если его приобретали в расчете на старую систему, то вполне возможно что на новой он не сможет создать необходимую температуру теплоносителя или будет работать с перегрузкой. Обычно для частного отопления приобретают котел с расчетом, чтобы он работал на 70% мощности.

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Методы оценки теплоотдачи

Перед тем как приобрести батареи отопления рассмотрим способы, рассчитать количество их элементов.

Первый метод строится исходя из площади помещения. Строительные нормативы (СНиП) гласят, что для нормального обогрева 1 кв. м. требуется 100 Вт. тепловой мощности. Измерив длину, ширину комнаты, и перемножив эти два значения, получим площадь помещения (S).

Чтобы вычислить общую мощность (Q), подставим в формулу, Q=S*100 Вт., наше значение. В паспорте к радиаторам отопления указывается теплоотдача одного элемента (q1). Благодаря этой информации узнаем необходимое их количество. Для этого разделим Q на q1.

Второй способ более точен. Также его следует использовать при высоте потолка от 3-х метров. Его отличие заключается в измерении объема комнаты. Площадь помещения уже известна, измерим высоту потолка, затем перемножим эти значения. Полученное значение объема (V) подставим к формуле Q=V*41 Вт.

По строительным нормам 1 куб. м. должен обогреваться 41 Вт. тепловой мощности. Теперь найдем отношение Q к q1, получив общее количество узлов радиатора.

Подведем промежуточный итог, вынесем данные, которые понадобятся для всех видов расчетов.

  • Длина стены;
  • Ширина стены;
  • Высота потолка;
  • Нормативы мощности, обогрева единицы площади или объема помещения. Они даны выше;
  • Минимальная теплоотдача элемента радиатора. Она обязательно указывается в паспорте;
  • Толщина стен;
  • Число оконных проемов.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Поправочные коэффициенты

Фактическая теплоотдача может отличаться от заявленных в паспорте. На них влияют условия эксплуатации. Поэтому помните о поправочных коэффициентах B1 и B2.

Тип радиатораВысота радиатора, ммB1B2
При установке у наружной стеныПри установке у наружного остекления
103001,0051,041,1
105001,01
11,23001,02
11,25001,0271,031,08
213001,0351,021,06
5001,05
223001,081,04
5001,09
333001,151,011,02
5001,2

Полученное при вычислении число умножьте на коэффициент:

  • северной и угловой комнаты 1,3;
  • районы с сильными морозами 1,6;
  • коробы и экраны (можно прибавить 20%, если ниша — 7%);
  • 100 для окна в комнате теплоотдача повышается, 200 для двери.

Факторы, влияющие на расчёт

На расчет мощности радиаторов отопления влияют следующие факторы.

Ориентация комнат по сторонам света

Принято считать, что если окна помещения выходят на юг или запад, то оно в достаточном количестве имеет солнечный свет, поэтому в эти двух случаях коэффициент «b» будет равен 1,0.

Добавление к нему в 10% требуется, если окна комнаты ориентированы на восток или север, так как солнце здесь практически не успевает обогреть помещение.

Справка! Для северных районов такой показатель берётся в размере 1,15.

Если комната выходит на наветренную сторону, то коэффициент для расчета увеличивается до b=1,20, при параллельном расположении относительно потоков ветра — 1,10.

Влияние внешних стен

Их число напрямую определяется показателем «а». Так, если помещение имеет одну внешнюю стену, то он принимается равным 1,0, две — 1,2. Добавление каждой следующей стены ведёт к увеличению коэффициента тепловой отдачи на 10%.

Зависимость радиаторов от теплоизоляции

Сократить расходы на обогрев квартиры или дома позволит проведение грамотного утепления стен. Значение коэффициента «d» способствует увеличению или снижению тепловой мощности батарей отопления.

В зависимости от степени утепления внешней стены показатель бывает следующий:

  • Стандартное, d=1,0. Они нормальной или малой толщины и либо оштукатурены снаружи, либо имеют небольшой слой теплоизоляции.
  • При особом способе утепления d=0,85.
  • При недостаточной устойчивости к холодам —1,27.

При позволяющем пространстве допускается фиксировать слой теплоизоляции к внешней стене изнутри.

Климатические зоны

Этот фактор определяется низкими уровнями температур для различных регионов. Так c=1,0 при погоде до —20 °C.

Для областей с холодным климатом показатель будет следующим:

  • с=1,1 при температурном режиме до —25 °C.
  • с=1,3: до —35 °C.
  • с=1,5: ниже 35 °C.

Своя градация показателей и для тёплых регионов:

  • с=0,7: температура до —10 °C.
  • с=0,9: лёгкий мороз до —15 °C.

Высота помещения

Чем выше в строении уровень перекрытия, тем больше этой комнате требуется тепла.

В зависимости от показателя расстояния от потолка до пола определяется поправочный коэффициент:

  • е=1,0 при высоте до 2,7 м.
  • е=1,05 от 2,7 м до 3 м.
  • е=1,1 от 3 м до 3,5 м.
  • е=1,15 от 3,5 м до 4 м.
  • е=1,2 свыше 4 м.

Роль потолка и пола

Сохранению тепла в помещении также способствует его соприкосновение с потолочным перекрытием:

  • Коэффициент f=1,0 если есть чердак без утепления и отопления.
  • f=0,9 для чердака без обогрева, но с теплоизоляционным слоем.
  • f=0,8, если комната выше отапливаемая.

Пол без утепления определяет показатель f=1,4, с утеплением f=1,2.

Качество рам

Для расчёта мощности отопительных приборов важно учесть и этот фактор. Для оконной рамы с однокамерным стеклопакетом h=1,0, соответственно для двух— и трёхкамерного — h=0,85

Для старой рамы из дерева в расчёт принято брать h=1,27

Для старой рамы из дерева в расчёт принято брать h=1,27.

Размер окон

Показатель определяется соотношением площади оконных проёмов с квадратными метрами помещения. Обычно он равен от 0,2 до 0,3. Так коэффициент i= 1,0.

При полученном результате от 0,1 до 0,2 i=0,9 до 0,1 i=0,8.

Если размер окон выше стандарта (соотношение от 0,3 до 0,4), то i=1,1, а от 0,4 до 0,5 i=1,2.

Если окна панорамные, то целесообразно при каждом увеличении соотношения на 0,1 повышать i на 10%.

Для комнаты, в которой зимой регулярно используется балконная дверь, автоматически повышает i ещё на 30%.

Закрытость батареи

Минимальное ограждение радиатора отопления способствует более быстрому прогреву комнаты.

В стандартном случае, когда батарея отопления расположена под подоконником, коэффициент j=1,0.

В других случаях:

  • Полностью открытый прибор обогрева, j=0,9.
  • Источник отопления прикрыт настенным выступом горизонтального типа, j=1,07.
  • Батарея отопления закрыта кожухом, j=1,12.
  • Полностью закрытый радиатор отопления, j=1,2.

Способ подключения

Способов подключения радиаторов отопления несколько и каждый из них определяется показателем k:

  • Метод подключения радиаторов «по диагонали». Является стандартным, и k=1,0.
  • Подключение «с боковой стороны». Способ популярен из-за небольшой длины подводки, k=1,03.
  • Использование пластиковых труб по методу «снизу с двух сторон», k=1,13.
  • Решение «снизу, с одной стороны» является готовым, происходит подключение к 1 точке подающей трубы и обратки, k=1,28.

Важно! Иногда для повышения точности результатов применяют дополнительные поправочные коэффициенты

Особенности

Расчет радиаторов отопления производится в соответствии с теплопотерями конкретного помещения, а также в зависимости от площади этого помещения. Казалось бы, ничего сложного в создании проверенной схемы отопления с контурами труб и циркулирующим по ним носителю нет, однако правильные теплотехнические расчеты основываются на требованиях СНиП. Такие расчеты выполняются специалистами, а сама процедура считается чрезвычайно сложной. Однако с допустимым упрощением выполнить процедуры можно и самостоятельно. Кроме площади обогреваемого помещения, в расчетах учитываются некоторые нюансы.

Не зря для расчета радиаторов специалисты применяют различные методики. Основная их особенность – учет максимальных теплопотерь помещения. Затем уже рассчитывается нужное количество отопительных приборов, которые компенсируют эти потери.

Понятно, что чем проще будет используемый метод, тем более точными будут итоговые результаты. К тому же для нестандартных помещений специалисты применяют специальные коэффициенты.

Специалисты в своих проектах нередко используют специальные приборы. Например, с точным определением фактических теплопотерь справится тепловизор. На основании данных, полученных по прибору, рассчитывается количество радиаторов, которые с точностью компенсируют потери.

Такой метод расчета покажет наиболее холодные точки квартиры, места, где тепло будет уходить активнее всего. Такие точки часто возникают из-за строительного брака, например, допущенного рабочими, или из-за некачественных строительных материалов.

Результаты проводимых расчетов тесно связаны с существующими видами радиаторов отопления. Для получения наилучшего результата в расчетах необходимо знание параметров планируемых к использованию устройств.

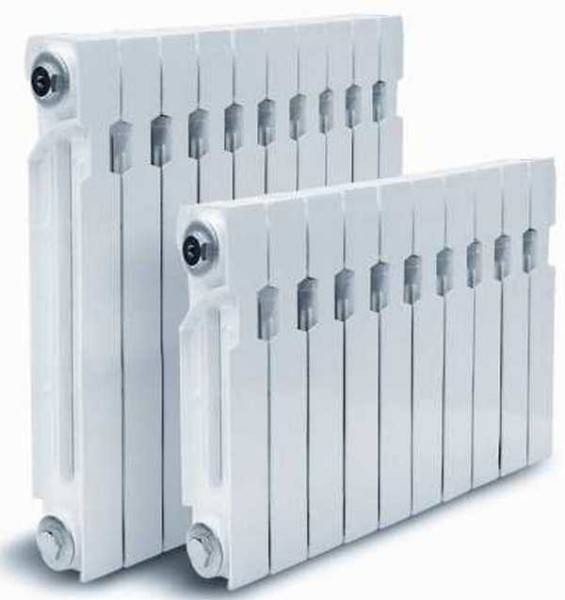

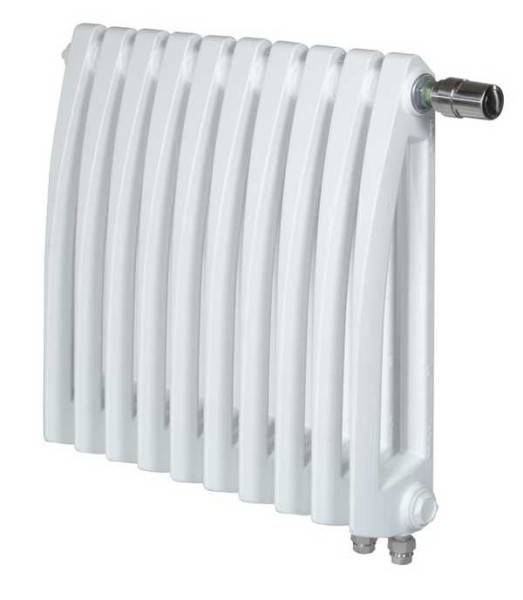

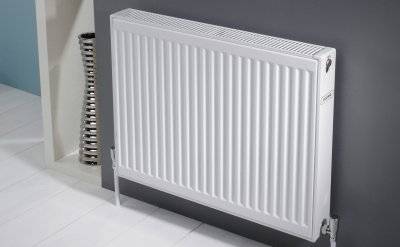

Современный ассортимент включает такие виды радиаторов:

  • стальные;
  • чугунные;
  • алюминиевые;
  • биметаллические.

Для проведения расчетов нужны такие параметры устройств, как мощность и форма радиатора, материал изготовления. Самая простая схема подразумевает размещение радиаторов под каждым окном, имеющимся в комнате. Поэтому рассчитываемое количество радиаторов обычно равно числу оконных проемов.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

  • в панельном доме на обогрев кубометра воздуха требуется 41Вт;
  • в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

  • В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
  • В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T=100 Вт/м2 *A *B * C * D * E * F * G * S,

  • где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
  • S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения.

Особенности остекления помещения

Значения следующие:

  • 1,27 для комнат, окна которых остеклены просто двумя стеклами;
  • 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
  • 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения.

Особенности утепления стен помещения

Зависимость следующая:

  • если утепление низкоэффективное, коэффициент принимается равным 1,27;
  • при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором), используется коэффициент равный 1,0;
  • при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Соотношение суммарной площади оконных проемов и поверхности пола в комнате

Зависимость выглядит так:

  • при соотношении равном 50% коэффициент С принимается как 1,2;
  • если соотношение составляет 40%, используют коэффициент равный 1,1;
  • при соотношении равном 30% значение коэффициента уменьшают до 1,0;
  • в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года.

Распределение тепла в комнате при использовании радиаторов

Зависимость выглядит так:

  • если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
  • при температуре до -25 градусов используется значение 1,3;
  • если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
  • жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
  • если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Количество внешних стен

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенной комнаты. Зависимость такова:

  • если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
  • если чердак отапливаемый – 0,9;
  • если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

Высота комнаты

Порядок следующий:

  • в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
  • если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
  • при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
  • комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
  • при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Калькулятор расчета радиатора отопления

Для удобства, все эти параметры внесены в специальный калькулятор расчета радиаторов отопления. Достаточно указать все запрашиваемые параметры — и нажатие на кнопку «РАССЧИТАТЬ» сразу даст искомый результат:

Советы по энергосбережениюСоветы по энергосбережению

Удачных расчетов!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
