Какие профили нужны для перегородки из гипсокартона
Каждый вид профиля имеет своё предназначение в монтаже. Для каждой конструкции используется определённый набор металлических профилей и соединительных элементов к ним. Для подшивания стен и потолков используют плоскостные – они не имеют рёбер жёсткости и поэтому плохо выдерживают сильную нагрузку. Для конструкции различных арок применяют арочные гибкие профили. С их помощью легко сделать арку любой формы, а для межкомнатных перегородок – стеновые или перегородочные профиля, они имеют специальные рёбра жёсткости в виде двух выпуклых желобков по всей длине.
Для того чтобы сделать перегородку, важно знать какие профили нужны для перегородки из гипсокартона:
- Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
- Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
- Для жёсткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.
Профили необходимо брать одного размера, для объемных перегородок используются более широкие, для частичных или фигурных возможно использование стандартного профиля 50 мм шириной.
Виды
Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.
Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:
- длина 2.5-4 метра;
- ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
- высота боковых частей 27 мм.
Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.
Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.
В продаже есть направляющие с отверстиями для крепежей.
Вспомогательные профили, применяемые для жесткого основания под ГКЛ.
- Угловой – применяют при отделке конструкции. Это защита углов от ударов.
- Маячковые изделия – используют при штукатурке поверхности.
- Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
- Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
- Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).
Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.
Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.
Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия
Какими бывают гипсокартонные профили: типы и размеры
Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.
Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.
Стоечный профиль (CD или ПП профиль)
Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.
Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.
Размеры профилей:
- Длина – от 2,5 до 4 м;
- Ширина – 60 мм;
- Высота полок – 2,7-2,8 см.
Направляющий профиль для обшивки (UD или ППН)
UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
Используются в качестве направляющих в которые вставляются стоечные профили.
Размеры направляющих для гипсокартона:
- Длина – 3 м;
- толщина – 0,55 мм;
- ширина – 2,7 см;
- высота – 2,8 см.
Профили для создания перегородок — UW или ПН
Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.
Используются в каркасе в качестве направляющих при создании перегородок.
Размеры профилей:
- Длина – от 2 до 4 м;
- высота полок – от 3,7 до 4 см;
- ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.
Профили для перегородок — CW или ПС
Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.
Используются для создания каркаса при монтаже перегородок.
Размеры профиля под гипсокартон:
- Длина – от 3 до 4 м (специальные длины делают на заказ);
- высота полок – 5 см у Кнауф и 4 см у Гипрок;
- ширина – сообразно с профилем UW или ПН.
Арочные профили
Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.
Размеры арочных профилей:
| Вогнутые | Выпуклые | ||
|---|---|---|---|
| Радиус, мм. | Длина, мм. | Радиус, мм. | Длина, мм. |
| 500 — 1000 | 2600, 3100, 4000 | — | — |
| 1001 — 2000 | 1001-2000 | 2600, 3100, 4000 | |
| 2001 — 3000 | 2001-3000 | ||
| 3001 — 4000 | 3001-4000 | ||
| 4001 — 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Основные виды профилей
Изделия классифицируются на следующие типы:
- Направляющие или стартовые;
- Потолочные стоечные;
- Стоечные настенные/перегородочные;
- Усиленные;
- Арочные;
- Маячковые;
- Угловые — защитные и штукатурные;
- Направляющие.
Направляющие
Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.
Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.
Основные параметры юд-профиля:
- Длина — 3 м
- Ширина полки — 27 мм
- Длина каждой спинки — 28 мм
- Толщина — 0,4-0,55 мм
UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.
- 50×40 мм
- 75×40 мм — применяется как перемычный в каркасах
- 100×40 мм
В спинках часто имеются отверстия под 8 мм дюбели.
Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м
ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.
Потолочные стоечные
Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.
Маркируются как CD.
Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.
Стоечные настенные/перегородочные
Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.
ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.
Стандартные размеры стоечного профиля под гипсокартон:
- Длина полки — 5 см
- Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
- Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м
Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.
Усиленные
Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.
Основные размеры усиленного профиля для гипсокартона:
- Длина — 3 метра, 4 метра, 6 метров
- Высота полок — 4 см
- Ширина спинок — 5 см, 7,5 см, 10 см
Угловые
Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:
- защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
- штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35
Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.
Маячковые
Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.
Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.
Арочные
Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).
Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.
Металлический профиль для перегородки из гипсокартона
Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.
При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.
Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:
- потолочные профили;
- направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
- подвесы;
- стоечный – основа перегородочного каркаса;
- угловой накладной;
- одноуровневый и двухуровневый соединитель;
- перемычный для соединения стоечных деталей;
- арочный (гибкий);
- удлиняющий отрез.
Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.
Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии
Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки.;
Группы металлических профилей
Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:
Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.
Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм
Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.
Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.
В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.
Дополнительные детали каркаса
Для создания каркаса требуются дополнительные ребра жесткости:
- потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
- угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
- пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
- соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.
Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.
Основные виды профилей для гипсокартона
Направляющий
Одним из основных элементов каркаса является направляющий профиль(стеновой) —ПН (UW), имеющий некоторое количество подвидов. Из них основные четыре представителя изготовлены из стали тонкого качества и предназначаются для монтажных работ по созданию каркаса к перегородкам или стенам. К нему фиксируются стойки, например, у направляющего профиля КНАУФ уже имеются готовые отверстия диаметром 8 мм, с помощью которых они крепятся дюбелями к несущему основанию. Это позволяет быстрее осуществить установку каркаса.
Направляющий профиль
Такой профиль бывает:
- длиной300 см;
- высотой боковой части (полки) 4 см;
- шириной основания (спинки) 5; 6,5; 7,5 и 10 см.
Цена направляющего профиля варьирует от 60 р.
Стоечный
Это один из основных составляющих обрешётки, вставляющийся в направляющий профиль, который располагается по периметру объекта. Обладает боковыми частями в С-образного вида. Популярные размеры стоечного профиля ПС (CW) таковы:
- длина – 300; 350; 400 и 600 см;
- высота полки – 5 см;
- ширина спинки – 5; 6,5; 7,5 или 10 см.
Профиль стоечный
Такое изделие может стоить от 150 р.
Потолочный
Применяется во время монтажных работ по сооружению потолка.Его отличие от стоечного в том, что при монтаже отсутствует специальный крепёж, а имеющиеся «канавки» добавляют элементу стойкость.
Профиль потолочный
Обычно размеры ПП (CD) составляют:
- длина – 300 см;
- высота полки – 2,7 см;
- ширина спинки – 6 см.
Цена профиля может начинаться от 95 р.
Направляющий потолочный
Предназначается для возведения каркаса для потолка, служит основой изготавливаемой модели. С боков имеет гофры, расположенные продольно, для придания сооружению жёсткости, а в центральной части находятся отверстия для прикрепления дюбелей. Направляющий потолочный ПН (UD) профиль для крепления гипсокартона располагает величинами:
- длиной – 300 см;
- полкой – 2,7 см;
- спинкой – 2,8 см.
Профиль потолочный направляющий
Кроме перечисленных профилей, имеются неординарные части, применяемые в каркасах, способные улучшить её, защитить, сделать отделку проще и обеспечить ей извилистые формы.
Цена направляющего ПП может быть равна 65 р.
Каркас для стен
Как в случае с потолком, первым делом выполняются работы с электричеством: проводка розеток, включателей, точки размещения бытовых приборов и светильников
Сам процесс создания каркаса похож, но имеет важное отличие: крепление профиля для гипсокартона выполняется на одной стене. Монтируются сами листы ГКЛ, а только потом обрабатывается другая стена
Технология создания каркаса:
- Отбивка периметра под направляющий профиль. Для этого нужен отвес, карандаш, рулетка и отбивочная нить.
- Разметка наносится на стену на расстоянии 60 см по осям друг от друга. На полу и определяется место для фиксации направляющего профиля.
- При помощи саморезов, направляющий профиль крепится к полу.
- Дальше по намеченной на стене линии крепятся подвесы. Расстояние между ними – 50–60 см.
- Когда подвесы на своих местах, в направляющий профиль устанавливается основной профиль. Прежде чем фиксировать его подвесами, он тщательно проверяется при помощи строительного уровня. Все должно быть ровно, только после этого метисами подвесы с обеих сторон крепятся к профилю. Лишнее подгибается.
- Таким же образом выполняется установка остальных профилей. Каждый последующий проверяется уровнем, никаких отклонений быть не должно. Теперь все готово к установке гипсокартона. Как крепить гипсокартон к профилю, мы знаем. Так как расстояние между осями профилей 60 см, а ширина стандартного ГКЛ 120 см, то стык между листами будет приходиться на середину нашей планки. Остается прикрепить его при помощи шуруповерта и саморезов для гипсокартона. Рекомендуемое расстояние – 25 см, не больше.
Мастер-класс. Как сделать полукруглый перестенок из гипсокартона
В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:
А = 3,14 х В,
Где:
- А – это длина окружности;
- В – это, соответственно, ее диаметр.
Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.
Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.
Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).
Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.
После этого необходимо закрепить к тексам все стоечные элементы.
Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.
После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.
Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.
Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.
Используемые в работе материалы
Профилями являются изделия из металла или дерева, напоминающими рейки или бруски. Они монтируются на стену, образуя каркас. К каркасу прикручиваются сами листы гипсокартона. Если говорить о материале каркаса, то чаще всего используются металлические изделия. Деревянные рейки служат не так долго, они имеют меньшую прочность и подвержены воздействию влаги. Обшивка стен гипсокартоном во влажных помещениях выполняется только на металлический каркас.
Преимущества металлических профилей:
- устойчивость перед внешними факторами;
- доступность;
- длительный эксплуатационный срок;
- небольшой вес;
- возможность реставрации;
- большой ассортимент для разных целей;
- металл не горит, ему не страшны плесень и грибок.
Прежде чем узнать, как обшить стены гипсокартоном, важно разобраться в разнообразии и в видах металлических профилей. Если говорить о назначении, то их делят на две группы:
- Основные.
- Направляющие.
Основные обозначаются как ПС и ПП. Их используют для участков с повышенной нагрузкой. Гипсокартонный лист фиксируется именно на него. А вот направляющие профили обозначаются как ПН. Это горизонтальные планки, образующие контур для гипсокартона. Они соединяют вертикальные стойки.
Маркировка изделий выглядит так:
- ПС – стоечный, сечение у него П-образное. Есть желобки. Основание изделия называют спинкой, а боковые части – полкой. Полки имеют размер 50 мм, а ширина спинки 50-100 мм. Используется в роли вертикальных стоек.
- ПН – направляющий, полка – 40 мм, основание – от 50 до 100 мм. Применяется для создания стенового каркаса под гипсокартон или перегородок. Изделия фиксируются к потолку и к полу. Получается рамка на стене.
- ПП – потолочный, полка — 27 мм, основание — 60 мм. Он имеет 3 канавки. Гипсокартонные листы монтируются к нему.
- ПНП – потолочный направляющий. Размер – 27х28 мм. Если сооружается подвесная конструкция, ПНТ фиксируется к стене помещения, направляя ПП.
- ПУ – угловой, которым укрепляют углы. Бывает внутренним и внешним. С ним легко выполнить монтаж профиля под гипсокартон в углах.
- ПА – арочный, бывает вогнутым или выпуклым. Позволяет создавать арки и другие асимметричные формы, сложные волнообразные конструкции.
Величайший ассортимент
На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля. Профиля для гипсокартона отличаются по следующим параметрам:
- предназначению;
- внешнему виду;
- размеры (толщина).
Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы. Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:
- направляющий для применения на потолке ПНП/UD;
- потолочный профиль ПП/CD;
- стоечный профиль ПС/CW;
- направляющий профиль ПН/UW.
- угловой профиль. Используется при создании арки или фигурной перегородки.
- маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.
Первые четыре вида являются основными, а остальные – вспомогательными. Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации. Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.
Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:
CB-50
- ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
- ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
- CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
- CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
- UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.
Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.
Типы профилей для гипсокартона
Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.
В зависимости от места применения различаются профили:
Кроме того, в классификации профилей для ГКЛ существуют разновидности:
- Профиль для обшивки плоскости
- Профиль для устройства перегородочных конструкций
Разновидности профилей для гипсокартона в зависимости от формы бывают:
Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.
Профили для создания основного каркаса
В этой роли применяются:
- Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
- Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
- Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций
Профили для перегородок
Здесь также разработана идентичная классификация, включающая
- Профили направляющие с маркировкой UW , предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
- Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон
Размеры профилей разных категорий
Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.
- Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
- Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм
Профили для перегородок обычно более широкие. Их размеры следующие:
- Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
- Стоечные профили CW в зависимости от назначения имеют размеры:
- 48,8х3000х50
- 73,8х3000х50
- 98,8х3000х50
Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.
Размеры разных видов профилей для гипсокартона
Что такое профиль для гипсокартона
Профиль для гипсокартона представляет собой установочный элемент из покрытого цинком металла небольшой толщины, который используется в целях формирования каркаса для последующего монтажа гипсокартонных конструкции.
Профиль для гипсокартона производится на профилегибочном станке способом проката холоднокатаного покрытого цинком железного листа. Сырье для изготовления элементов – металлические листы различной толщины. В процессе производства профиль для гипсокартона приобретает ребра жесткости, монтажные отверстия, которые обеспечивают крепость и практичность профилю, а также устойчивость к возникновению коррозии.
Особенности профилей
Вы можете осуществлять все работы своими руками, для этого лишь необходимо изучить некоторые детали, которые облегчат вам понимание рабочего процесса.
Главное – не пренебрегайте полезной информацией, которую мы вам даем.
Широкая стенка стоек у профиля позволяет с легкостью закрепить на ней два торца гипсокартона
Важно лишь не допустить того, чтобы один лист заходил больше чем наполовину

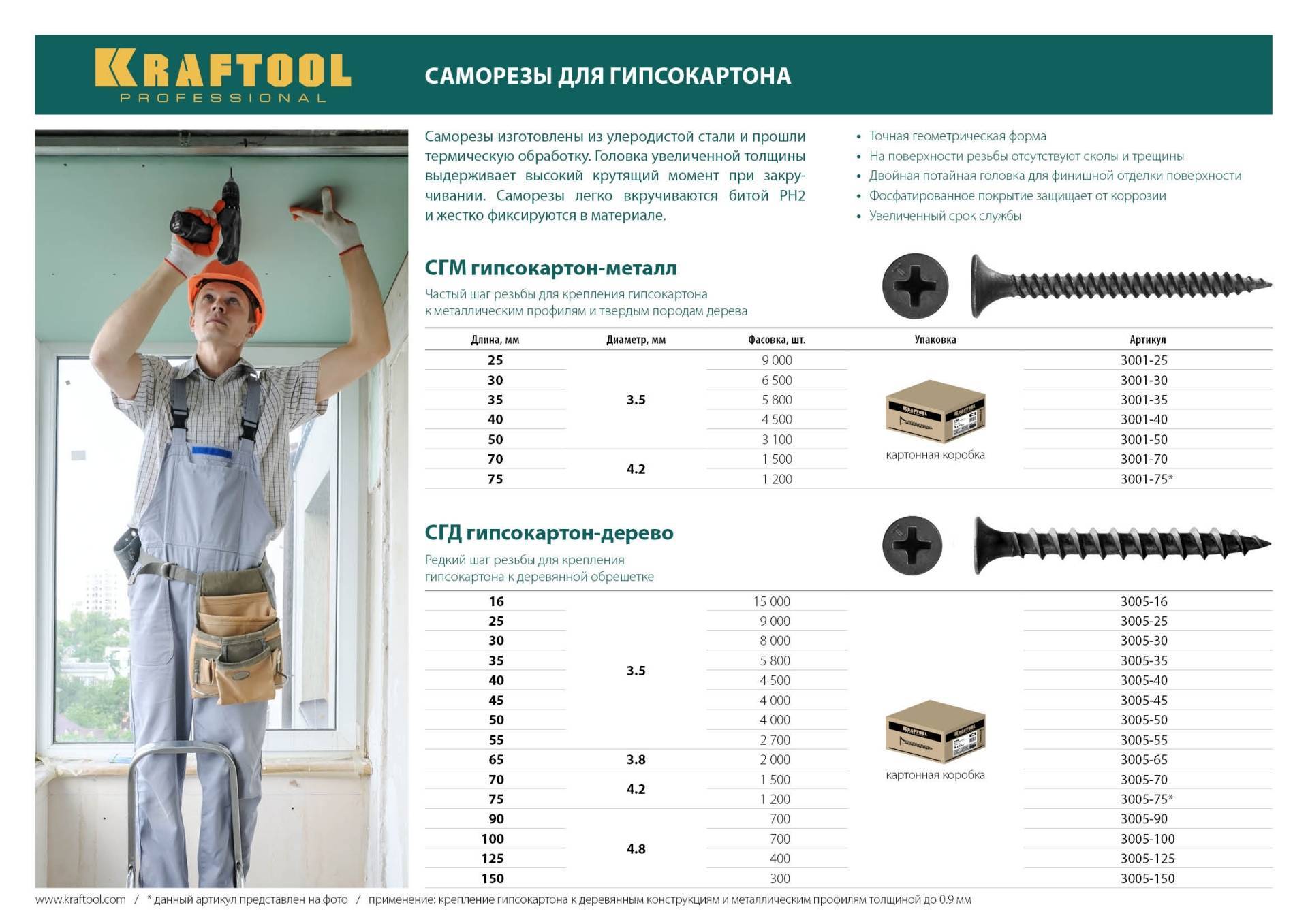

- Шурупы лучше вкручивать в профиль ближе к стенке, чтобы крепление не происходило непосредственно в торец материала.
- Нежелательно загибать саморезы под углом. Даже если так случайно получилось, выкрутите и перекрутите метиз в другое место.
- Шляпка самореза должна быть утоплена на 0,5-1 мм.
- В вертикальных стойках для инженерных коммуникаций имеются специальные отверстия. Однако чаще всего все провода и трубы пропускают через гипсокартон, так как его легче подрезать под необходимые габариты.
- Если отделка стен гипсокартоном осуществляется в загородном доме, то вы можете использовать дополнительные звукоизоляционные и теплоизоляционные материалы. Лучшего всего подойдет ветрозащитная пленка – ее легко крепить.
Теплоизоляция одноуровневого потолка с учетом техники безопасности
Направляющие и профиль для гипсокартона приобретаются в количестве, необходимом для проведения работ с небольшим запасом. Достаточно 10 % от общего количества, так как даже самые маленькие остатки (до 10-15 см) можно использовать в рабочем процессе.
Статья по теме: Прессостат стиральной машины: все о датчике уровня воды
Вышеописанная инструкция к рабочему процессу с металлическим профилем должна вам помочь в любых начинаниях. Не бойтесь работать с профилем, так как его, в любом случае, не будет видно: погнули, неправильно отрезали, сделали лишнее отверстие – это не страшно, все скроется отделочными материалами.
Для тех, кто сомневается в своих силах, мы специально подготовили видео на эту тему. Его также стоит посмотреть начинающим строителям, чтобы избежать большого количества ошибок. Успешного ремонта!
