Как улучшить работу (решетки в дверях, проверка вытяжки)
Некоторые пользователи, имеющие приточный клапан в доме, отмечают, что проблема скопления влаги, неприятные запахи, затхлость остаются. Возможно, проблема заключается не в неэффективности приточного клапана, а неисправности других вентиляционных устройств или вовсе их отсутствии. Для улучшения вентиляции можно рассмотреть следующие варианты:
Установка решеток на дверях ванной комнаты и туалета. Такое решение требует минимум затрат, при этом удается восстановить нормальную циркуляцию свежего воздуха, даже оставляя двери закрытыми.
Прочистка вентиляционного канала и вытяжки. Проверить их работоспособность можно, поднеся зажженную спичку к решетке. Если огонь не перемещается в сторону вентиляции, оборудование необходимо прочистить от мусора и грязи с помощью пылесоса, ершика, небольшого шпателя. Убрать налипший жир и грязь с кухонной вытяжки помогают различные средства (сода, хозяйственное мыло, бытовая химия). Аналогично для проверки используется легкая салфетка, которая должна втягиваться в вентиляцию при ее нормальной работе.
Обеспечение притока свежего воздуха. Наиболее простой и доступный способ улучшения вентиляции – открывание окон на проветривание. Но такой вариант актуален весной/осенью и не совсем комфортен зимой. На холодное время подойдет специальная установка, при которой в плотно закрывающихся пластиковых окнах создается приточная щель. Данная установка нормализует микроклимат в помещении при соединении теплого и холодного воздуха.
Если площадь квартиры или частного дома большая и приточный клапан не справляется, можно использовать монтаж проветривателей, бризеров или рекуператоров. Дополнительные вентиляционные устройства простые в установке, не требуют прокладки вентиляционных каналов, при этом обеспечивают приток свежего воздуха и нормальную циркуляцию.
Напоследок о важности полноценного притока
В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:
- воздух помещений влажный, тяжелый;
- жильцам душно, часто открываются окна с целью проветривания;
- из кухни и санузла медленно удаляются неприятные запахи;
- газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.
Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.
Источник
Пошаговая инструкция
Для корпуса берется отрезок пластиковой трубы с сечением 100-150 мм. Больший диаметр использовать нецелесообразно ввиду риска промерзания не только воздуховода, но и стены с внутренней стороны.
Для внутреннего воздуховода, соединяющего наружный и внутренний блоки, можно использовать канализационную трубу диаметром 50-70 мм.
Пространство между трубами заполняется изоляционным материалом. На внутренний воздуховод надевается и фиксируется утеплитель.
Длина воздуховода должна быть на 3-5 мм меньше расстояния между наружным и внутренними блоками. После подгонки длины внутреннего воздуховода и фиксации на нем утеплителя он устанавливается в корпус клапана.
Наружный блок фильтров собирается в следующем порядке: в донышке заглушки делаются отверстия диаметром 10-13 мм таким образом, чтобы получилась решетка, внутрь вкладывается сетчатый элемент, затем губка и фильтр тонкой очистки.
С наружной стороны стены размечаются точки, куда будут устанавливаться дюбеля для монтажа декоративной решетки. Отверстия сверлятся с учетом диаметра дюбелей.
Сборка осуществляется в следующем порядке:
- в раструб вставляется заглушка с фильтрами и наружным клапаном;
- внутрь через корпус протягивается трос управления наружным клапаном;
- на внутренний воздуховод устанавливается утеплитель и фиксируется;
- внутренний воздуховод вставляется в корпус трубы диаметром 100 мм;
- собирается внутренний блок устройства.
Готовый пластиковый цилиндр корпуса вставляется в стену под углом 3-5 градусов, чтобы конденсат стекал наружу. После того как клапан устанавливается в отверстие в стене, он фиксируется монтажной пеной.
Внутренний блок клапана будет прикрепляться после того, как пена застынет и станет достаточно прочной, но не ранее, чем через 24 часа после установки.
Внутренний блок монтируют в последнюю очередь
Важно перед тем, как окончательно закрепить его, проверить работоспособность клапана, убедиться, что воздуховод чист и не имеет повреждений
Основы знаний о вентиляции
Понятие вентиляции – сложное и многогранное. Она присутствует во всех сферах нашей жизни – дома, на производстве, в офисе, в бассейне, в магазине и даже в маршрутках. В условиях плохой циркуляции воздуха мы начинаем страдать от кислородного голодания, что может привести к сложным бронхо-легочным заболеваниям. И конечно же, недостаточный воздухообмен негативно сказывается на сохранности нашей мебели и личных вещей.
О значении вентиляции в жилых помещениях можно написать в сотни раз больше, чем этот абзац, но суть останется одна: как невозможна жизнь без кислорода, так невозможен и комфорт в наших домах и квартирах без регулярного притока свежего воздуха.
Конденсат – следствие плохой вентиляции
Как же устроена домашняя вентиляция?
Условно ее можно разделить на два существенно различающихся между собой типа:
- Вентиляция естественного побуждения, которая опирается на разницу между внешним и внутренним давлением;
- Принудительный воздухообмен, предусматривающий использование разноплановых механических устройств, которые помогают наладить приточно-вытяжную схему работы воздушного сообщения.
Общее у этих двух разновидностей только одно – наличие канала поступления свежего воздуха и канала утилизации отработанных потоков. К приточным каналам можно отнести:
- Естественного рода щели и неплотности в оконной фурнитуре;
- Щелевые оконные проветриватели;
- Приточные инфильтрационные клапаны.
Принцип естественного воздухообмена
Функцию утилизирующего канала выполняет вентиляционная вытяжная шахта, которая размещена в «бытовых» квартирных помещениях – санузле, ванной комнате, кухне, кладовой. Такая шахта закрыта защитной решеткой. Ее роль в воздухообменных процессах, пожалуй, самая существенная. От того, насколько быстро и продуктивно отработанный воздух будет покидать наши квартиры, зависит работоспособность всего вентиляционного комплекса в целом. Поэтому прежде чем приступать к организации искусственного воздушного сообщения, следует убедиться в продуктивном функционировании «отдушины».
Вытяжной вентиляционный шлюз
Что такое приточная вентиляция?
принцип работы приточной вентиляци
В систему приточной вентиляции могут входить следующие элементы:
- вентилятор затягивает воздух с улицы, от мощности зависит производительность приточной вентиляции;
- фильтры чистят воздух от разных загрязнений. Самые простые отфильтруют только крупный мусор, вроде насекомых и пуха, а самые продвинутые – почистят уличный воздух и от вредных газов, и от микроскопических частиц. Фильтров может быть сразу несколько, их количество и специфика зависит от проблем конкретной квартиры;
- нагревательный элемент или рекуператор. Холодный воздух зимой подогревают электрическим или водяным нагревательным элементом. В квартирах обычно используют электрический нагреватель. Если приточная вентиляция совмещается с принудительной вытяжной, то входящий воздух нагревается теплом, которое исходит от выходящего воздуха;
- шумоизоляция может понадобиться для некоторых особенно шумных вентиляторов, тогда в системе используют специальные звукопоглощающие материалы;
- воздуховоды – трубы, по которым идет воздух, могут быть изготовлены из пластика, алюминия или стали, быть гибкими или твердыми;
- устройство контроля – механическое или автоматическое. Последнее само определяет, какую скорость вентилятора включить, регулирует степень нагрева, контролирует степень загрязнения фильтров и т.д.;
- дополнительно могут быть установлены ионизатор, осушитель, увлажнитель, обеззараживатель.
В некоторых приточных системах отдельные элементы могут отсутствовать.
Системы приточно-вытяжного типа дополнительно оборудуются вытяжным оборудованием и вторым воздуховодом для отвода воздуха.
Проверка вентиляционных каналов перед установкой приточного клапана
Воздух внутрь поступает через проветриватель благодаря тому, что давление в комнате ниже, чем на улице. Перепад давления создается работой вентиляции, иногда в этом участвует вентиляционный канал, иногда – вытяжка. Перед тем как вами будет осуществлена установка приточного клапана в стене, вы должны учесть, что если вытяжка работает плохо, то проветриватель будет давать меньше воздуха, ведь перепад окажется не столь внушительным или его и вовсе не будет. Поэтому перед планировкой установки клапана необходимо убедиться, что вытяжка работает нормально.
Для этого открывается форточка, балкон или окно, чтобы обеспечить приток свежего воздуха. К вентиляционной решетке необходимо поднести зажигалку или зажженную спичку. Если вытяжная вентиляция работает нормально, то пламя будет затягиваться внутрь. Если же этого не произошло или пламя отклоняется в противоположную сторону, это указывает на то, что тяги нет или работа вентиляции нарушена.
Зачем нужна вентиляция
В каждой квартире предусмотрена пассивная вентиляция. Циркуляция воздуха происходит через открытые окна, щели под дверью между комнатами. Комнаты с повышенным образованием влаги и выделением запахов соединены с вытяжной вентиляционной шахтой.
Вентиляция в квартире выполняет следующие функции:
- вытяжка лишней влаги, защита от сырости и плесени;
- отток неприятных запахов, продуктов горения;
- предотвращение скопления пыли.
Неисправности вентиляции заметить несложно. В углах скопления пыли, даже сразу после уборки, окна в комнатах запотевают. В ванной появляется сырой запах, стыки кафеля чернеют. Перестроить вентиляцию в частном доме можно, а в многоэтажках это делать запрещено.
Обеспечить нормальную циркуляцию воздуха в квартире с плохой вентиляцией или в маленькой глухой комнате можно своими руками или с помощью специалистов.
Внутреннее устройство
На фоне оконного клапана приточный стеновой клапан обладает большим преимуществом, а именно: не допускает проникновения уличного шума и пыли; ему не страшна низкая температура; не загораживает световой проем окна; имеет несколько режимов подачи воздуха; создает хороший воздухообмен.
По форме бывают круглыми и реже прямоугольными, предназначаются для жилых и производственных помещений. Клапаны выпускаются многими производителями и отличаются друг от друга внешним видом, но существенных отличий в конструкции нет. Отличаются модели материалом и размерами, но функция неизменна и комплектующие идентичны.
Подробно рассмотрим устройство приточного клапана.
Составляющие стенового приточного клапана:
- корпус, состоящий из трубы, диаметром от 6 до 13,3 см, изолированной изнутри теплозащитным материалом, т.к. стена может промерзать и это приведет к обледенению;
- оголовок, т.е. декоративная крышка, которая устанавливается с внутренней стороны стены и укомплектована ручкой или рычажком для уменьшения воздушного потока;
- мембрана, не позволяющая воздуху выходить в обратном направлении;
- заслонка, регулирующая приток воздушных масс до 40 кубических метров в час. С наружной части стены воздух будет поступать внутрь в зависимости от положения заслонки;
- губчатый фильтр для очистки приточного воздуха;
- защитная решетка должна прикрывать вход в воздуховод снаружи, чтобы исключить проникновение мусора, насекомых и грызунов.
Отличительными могут быть только размеры трубы и материал, из которого она изготовлена. Обычно применяют пластиковую гильзу.
Также не во всех моделях имеется регулировка поступления воздуха, а ведь благодаря ей можно создать более благоприятный микроклимат в помещении. Системы регулирования бывают как ручные, так и с автоматическим управлением. Последние с помощью датчика влажности контролируют открывание заслонки для поступления необходимого количества свежего воздуха в помещение. Чем больше влажность в комнате, тем шире открывается заслонка и больше поступает свежего воздуха.
Существуют приточные клапаны и с принудительной вентиляцией, оснащенные вентилятором, который втягивает воздух либо выталкивает обратно. Отличительной характеристикой является большая производительность и преимущества в пропускной способности (800-1000 кубических метров в час); возможность установки дополнительных фильтров улучшает очистку воздуха; оснащаются системой подогрева.
Параметры выбора встраиваемого проветривателя
Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:
- производительность устройства;
- допустимую температуру эксплуатации;
- длину и диаметр воздуховода;
- способ управления;
- уровень шумоизоляции;
- компанию производителя.
Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.
Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов
Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.
Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».
Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне
Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.
Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.
Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год
Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.
Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч
Изготовление клапана для притока воздуха своими руками
Самый простой самодельный приточный клапан собирать лучше из нескольких отдельных элементов. Для удобства монтажа рекомендуется изготовить наружный блок, воздуховод и внутренний блок устройства.
В основе конструкции лежит канализационная пластиковая труба с раструбом и уплотнительными кольцами. Наружный блок рекомендуется сделать из заглушки для канализационной трубы соответствующего диаметра.
В этом элементе будут размещаться фильтры и диафрагма. Наружный блок устанавливается в корпус воздуховода так, чтобы он не выступал за наружную поверхность стены.
На фасаде здания отверстие клапана закрывается декоративной вентиляционной решеткой с жалюзи. Крепление осуществляется при помощи дюбелей и саморезов.
Внутренняя часть наружного блока состоит из металлической сетки для защиты от насекомых, эту роль может играть обычная металлическая мочалка для мытья посуды.
Фильтр тонкой очистки можно сделать из поролона или губки. В качестве диафрагмы можно использовать резину от автомобильной камеры или готовый круглый клапан для вентиляции.
В качестве утеплителя лучше использовать материал, который не накапливает влагу – пенопласт, монтажную пену или базальтовую вату. Подойдет и вспененный полиэтилен или теплоизоляция для труб.
Внутренний блок собирается на основе переходника для воздуховода вентиляции с круглым патрубком и прямоугольным корпусом. Он надевается на трубу круглым отводом, а прямоугольные концы закрываются стандартными заглушками с решеткой.
При необходимости во внутренний блок можно установить рассекатель, это увеличит скорость нагрева потока.
Разновидности приточных клапанов для квартир
Сегодня в продаже можно найти множество разновидностей клапанов приточного воздуха – с подогревом, фильтрами, вентиляторами и другими функциями. Однако главное различие устройств этого типа состоит в особенностях монтажа. По этому признаку клапаны приточной вентиляции бывают:
- оконные – устанавливаются внутрь рамы стеклопакета;
- стенные – монтируются в специальное отверстие в стене.
Оба этих типа имеют свои преимущества и недостатки. В этом разделе мы подробно разберём их отличия и постараемся облегчить выбор нужной модели нашим читателям.

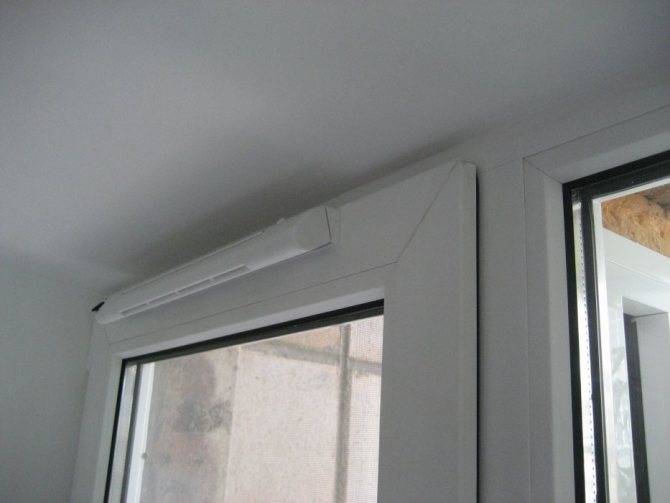

Оконные модели вентиляционных клапанов
Существуют клапаны для проветривания, которые монтируются на пластиковые окна. Это обеспечивает хорошую вентиляцию даже в зимнее время, когда открывать форточку проблематично из-за чересчур холодного воздуха на улице.
Оконный приточный клапан обладает отличными эстетическими характеристиками, он практически незаметен на раме стеклопакета. На первый взгляд, такая конструкция кажется наиболее приемлемой для любого дома, однако она имеет ряд недостатков:
- высокая стоимость по сравнению со стенными аналогами (иногда цена клапана доходит до 50% от цены самого стеклопакета);
- клапан устанавливается перед или во время монтажа пластикового окна, в закрытый оконный проём поместить его не получится;
- монтаж осуществляется только профессиональными мастерами;
- оконные клапаны, как правило, не снабжены фильтрами и подогревом.
Стенные клапаны вентиляции
Приточный клапан, устанавливаемый в стену – простой и недорогой, но очень функциональный прибор. Он представляет собой пластиковую гильзу, в которой установлены фильтр и защита от шума. С наружной стороны вентиляционный клапан в стене оснащён сеточкой и защитой от осадков, с внутренней – декоративной решёткой, в которой вмонтирована заслонка.
Стеновой приточный клапан выгодно отличается от оконных аналогов и естественного проветривания по следующим параметрам:
- низкая цена, нет необходимости покупать прибор вместе с окном;
- лучшая защита от шума и грязи;
- отлично работает в зимнее время;
- возможность автоматического или механического управления;
- обеспечивает проветривание всей квартиры.
Главный недостаток стенной модели состоит в том, что для её установки придётся делать отверстие в стене дома. Этот процесс довольно трудоёмкий, но не сложный, с технической точки зрения, с ним может справиться любой человек, знакомый с ремонтными работами. С точки зрения эстетики, монтаж клапана на стену не вызовет особых неприятностей – и в квартире, и на наружной части стены декоративные заслонки сделают устройство почти незаметным.
Строительные магазины предлагают покупателям большой выбор приточных вентиляционных клапанов в стену. Конструкция прибора достаточно проста, поэтому устройства от разных фирм не имеют серьёзных внешних отличий. Главное из них состоит в длине и материале трубы вентиляционного канала. Все клапаны оснащены заслоном, регулирующим приток воздуха в помещение. Через прибор может проходить до 40 м³/час воздушных масс, этого вполне хватает для полного проветривания квартиры.
Разработчики снабжают приточные клапаны целым спектром дополнительных функций. Первая из них заключается в возможности управлять регулятором потока воздуха. Это позволяет обеспечивать приток в условиях, когда проветривание помещения особенно необходимо, например, если в комнате сушится влажное белье или готовится еда.
Управление может проходить в автоматическом или механическом режиме. В первом случае, прибор сам отслеживает температуру и влажность воздуха в комнате и регулирует уровень заслона трубы. Во втором — настройка устройства производится хозяевами вручную.
Клапаны на автоматике стоят дороже своих аналогов, однако они не всегда хорошо соотносятся с погодными условиями. Если в зимнее время функция автоматического управления очень актуальна, то летом при одинаковой температуре снаружи и внутри помещений, она практически теряет свою значимость.
Рейтинг лучших приточных клапанов на 2022 год
Для ПВХ-конструкций

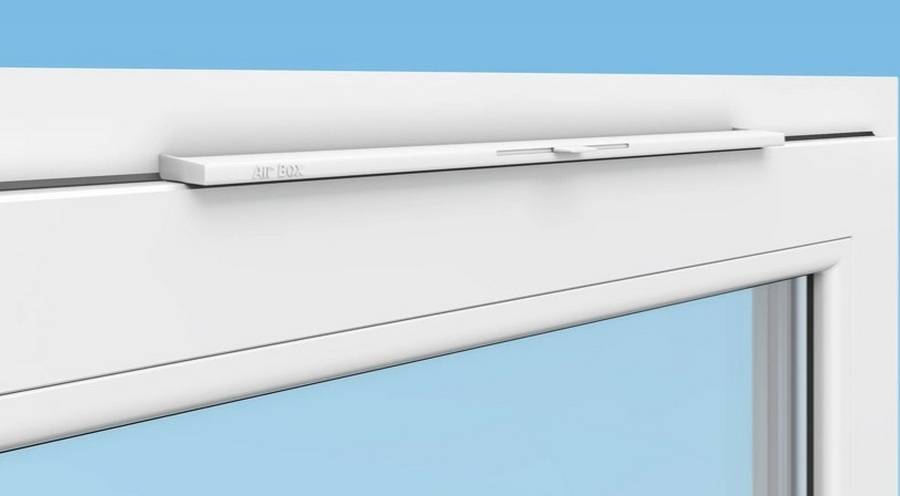

2-ое место: Air-Box Comfort
Модель обеспечивает нормативный приток воздуха, необходимый для стандартной комнаты в квартире. Хорошо сохраняет режим тепло- и шумоизоляции. Прекрасно совместима со всеми видами поворотно-откидных ПВХ-окон. Обеспечивает плавную регуляцию воздухотока.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Китай |
| Ширина, мм | 44 |
| Высота, мм | 20 |
| Длина, мм | 355 |
| Вес, грамм | 75 |
| Цена, рублей | 500 |
Air-Box Comfort
Преимущества:
- Монтаж не требует фрезеровки окна;
- Уверенная защита от образования грибка и плесени;
- Поддержание нормативной циркуляции воздушных масс.
Недостатки:
Необходимость замены типового уплотнителя в окне на специальный.

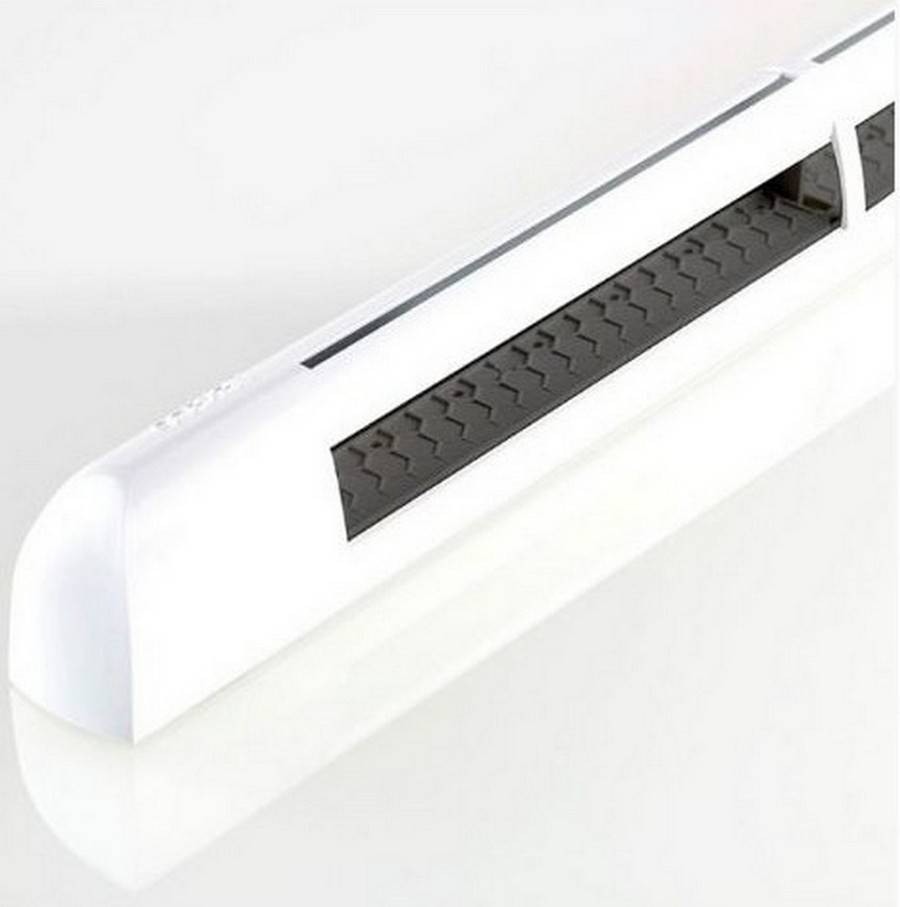

1-ое место: Aereco EFM 1289
Стандартный саморегулируемый клапан для пластикового окна. В отличие от иных моделей, поступающие воздушные массы направляются не вертикально вверх, а под некоторым углом по отношению к окну, что препятствует возникновению наледи в холодное время. Обладает неплохим уровнем теплоизоляции, сохраняет установленный режим подавления звуковых вибраций.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Франция |
| Ширина, мм | 50 |
| Высота, мм | 25 |
| Длина, мм | 390 |
| Вес, грамм | 120 |
| Цена, рублей | 1200 |
Aereco EFM 1289
Преимущества:
- Демократичная цена;
- Большой угол открытия заслонки;
- Увеличенная толщина.
Недостатки:
При инсталляции потребуется дополнительная фрезеровка окна
С регулируемой подачей

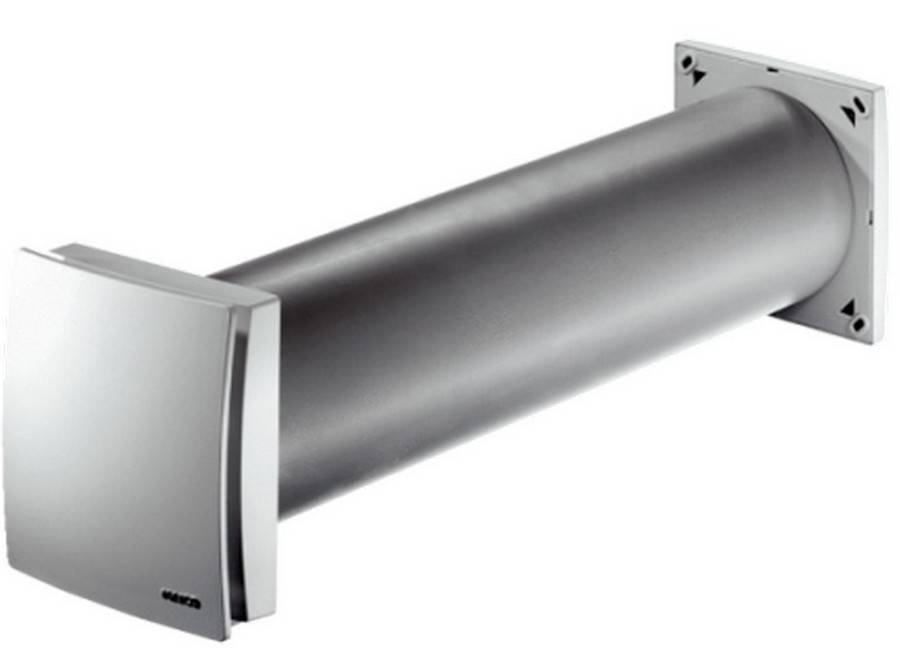

2-ое место: Maico ALD 125/125 VA
Популярная модель от европейского производителя. За счет тонкой настройки вариативности установки заслонки воздухообмен может быть настроен в пределах от 30 до 125 кубометров в час. В комплекте поставляет сетка от насекомых и дополнительная втулка. В конструкции применен новейший воздушный фильтр G-2.
Maico ALD 125/125 VA
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Германия |
| Воздухообмен, куб.м./час | От 30 до 125 |
| Воздушный фильтр | G-2 |
| Диаметр, мм | 125 |
| Глубина, мм | 500 |
| Цена, рублей | 11000 |
Преимущества:
- Хорошая комплектация набора;
- Элегантный внешний вид;
- В конструкции применены звукоизолирующие материалы.
Недостатки:
Малая обслуживаемая площадь – 30 квадратных метров

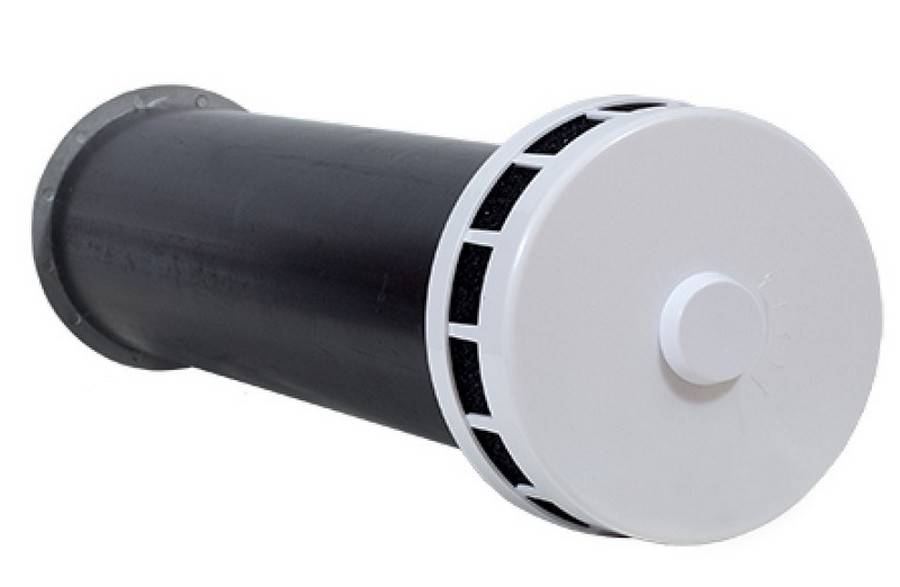

1-ое место: Вентс ПС 101
Современная модель клапана, призвана обеспечить эффективную циркуляцию кислорода как в бытовых помещениях, так и на производстве. Решетки изготовлены из качественного АБС-пластика. Специальная конструкция живого сечения позволяет производить равномерный и плавный забор воздушного объема. Благодаря сдержанному дизайну прекрасно вписывается в любой интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Украина |
| Воздухообмен, куб.м./час | 45 |
| Воздушный фильтр | G-3 |
| Диаметр, мм | 103 |
| Глубина, мм | 305 |
| Цена, рублей | 1700 |
Вентс ПС 101
Преимущества:
- Экологичный и компактный корпус;
- Улучшенный фильтр;
- Тихая работа.
Недостатки:
Изоляция в комплект не входит, приобретается отдельно
С механической вентиляцией
2-ое место: КПВ-125 (КИВ-125)
Данный клапан обладает демократичной конструкцией и демонстрирует усредненные показатели в работе. Обладает достаточно шумным вентилятором. Управление клапаном упрощено: специально выведен шнур, с помощью которого регулируется положение заслонки. В холодное временя года модель показала хорошие теплоизоляционные свойства.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф5 |
| Габариты, мм | 400х200х100 |
| Диаметр, мм | 133 |
| Цена, рублей | 2500 |
КПВ-125 (КИВ-125)
Преимущества:
- Демократичная цена;
- Сравнительно легкий процесс монтажа для специалиста;
- Отлично борется с конденсатом.
Недостатки:
Внешний вид может дисгармонировать с интерьером.

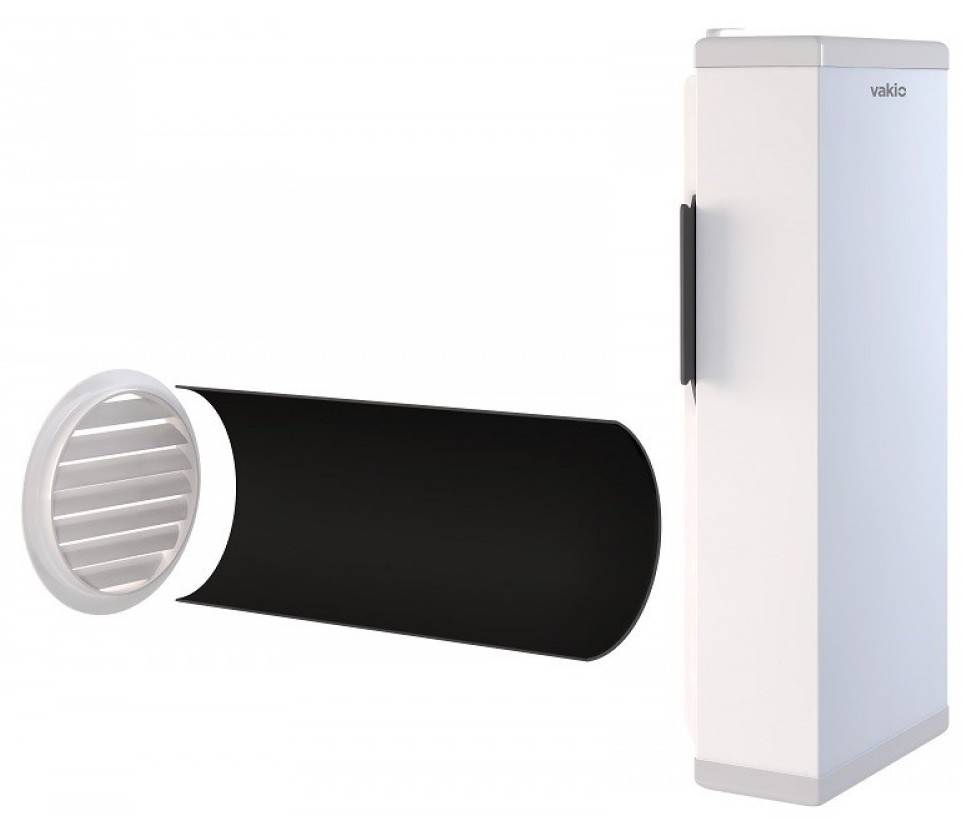

1-ое место: Vakio Kiv
Данный клапан предназначен для монтажа в составе стеновой системы. Механическая вентиляция обеспечивается за счет сверх тихого вентилятора, который равномерно нагнетает воздух внутрь. Встроенный фильтр не пропускает в обслуживаемое помещение мелкие фракции грязи и пух с пылью. Благодаря скромному дизайну отлично вписывается в интерьер.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Класс фильтра | Ф6 |
| Габариты, мм | 470х222х94 |
| Диаметр, мм | 132 |
| Цена, рублей | 4900 |
Vakio Kiv
Преимущества:
- Отличное соотношение в категории «цена/качество»;
- Сверх тихий режим работы вентилятора;
- Гарантированное отсутствие сквозняков.
Недостатки:
Не обнаружено
Способы обустройства
Вентиляция через притвор
Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.
Откидное открывание часто позиционируют как универсальное решение для проветривания
Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.
Наиболее распространенные я опишу в таблице ниже:
| Механизм | Использование для вентиляции |
| Поворотное открывание | Собственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор. |
| Откидное открывание | Возможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным. |
| Щелевое проветривание | Этот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха. |
| Ступенчатое проветривание | Вариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого. |
У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!
Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.
Створка при ступенчатом проветривании в разных положениях
В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.
Приточные клапаны
Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.
Приточный стеновой клапан внутри квартиры
На рынке можно найти несколько моделей приточных клапанов:
- Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
- Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.
Клапан приточной вентиляции для окон пластиковых: принцип действия
- Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.
Распределение тепловых потоков при циркуляции приточного воздуха
В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.
Промерзание клапана зимой и эффективность летом
Очередной миф связан с тем, что зимой клапан будет обмерзать. Такое может случиться, но только с теми клапанами, которые не обладают теплоизоляцией. Это касается стеновых и оконных устройств.
Если вся внутренняя часть клапана будет теплоизолирована, то холодный воздух не будет напрямую контактировать с его поверхностью. Соответственно, условий для конденсации и обмерзания влаги не будет.
Однако, если в помещении высокая влажность (от 40%), то на неизолированных рассекателях воздушного потока могут появляться капельки конденсата. Но при снижении уровня влажности они просто исчезнут и не доставят никаких неудобств.
При использовании клапана летом нужно помнить, что эффективность пассивных вентиляционных клапанов полностью зависит от работы вытяжной вентиляции. В летнее время естественная вытяжка работает хуже, когда между квартирой и улицей незначительная разница температур, поэтому через клапан поступает меньше воздуха.
В теплом воздухе содержится меньше кислорода, чем в холодном, поэтому одного и того же объема поступающего потока зимой хватает, а летом может быть недостаточно. Чтобы решить эту проблему, можно использовать в летнее время вытяжные вентиляторы, которые обеспечат тягу, или открывать окно при недостатке притока от клапана.
Методика самостоятельного монтажа приточного клапана
Окна с клапаном приточной вентиляции действительно обеспечивают эффективный воздухообмен, потому такое решение можно считать оптимальным для большинства домов и квартир. И хоть сам клапан стоит недешево, мы можем сэкономить хотя бы за счет монтажа.
Схема монтажа от производителя
Я неоднократно устанавливал приточную оконную вентиляцию своими руками, потому поделюсь с вами кратким алгоритмом действий:
- Оконную створку снимаю с петель, после чего демонтирую с нее элементы фурнитурной обвязки, находящиеся сверху.
- На наплав створки (выступ, прилегающий к раме) прикладываю монтажную планку клапана, и по ней делаю разметку для пропиливания отверстий.
- Снимаю монтажную планку и с помощью дрели сверлю несколько отверстий. Затем тонкой ручной пилой или электролобзиком соединяю отверстия, формируя вентиляционный паз.
- Точно такой же паз вырезаю на наплаве рамы с наружной стороны. Перед этим, кстати, может понадобиться демонтаж ответных планок.
Выпиливание паза на раме
- Монтажную планку с изнаночной стороны смазываю силиконовым герметиком, прикладываю к месту установки и фиксирую на наплаве створки саморезами.
- Возвращаю на место фурнитурную обвязку и навешиваю створку на петли.
Крепление монтажной планки
- Снаружи на раму прикрепляю козырек: обычный, защищающий от мусора, оснащенный сеткой от насекомых или акустический. Последняя разновидность стоит несколько дороже и частично снижает воздухопропускание, но зато ее использование позволяет уменьшить уровень шума.
- Со стороны помещения на монтажной планке защелкиваю крепления клапана. Выставляю нужный мне режим работы и проверяю интенсивность притока.
Фото клапана на створке
Почти все приточные клапаны монтируются по этой схеме. Отличия заключаются лишь в деталях, но здесь разобраться поможет инструкция от производителя.
