Точилки для ножей своими руками

Методы проверки острия клинка

Чтобы увеличить срок службы режущего инструмента, следует правильно его точить. Не рекомендуется пользоваться тупым ножом. Но и не следует долго подвергать режущую кромку воздействию точильного камня. Для контроля состояния лезвия можно использовать разные техники проверки его остроты.

На бумаге

Когда заточка производится своими руками, для контроля состояния режущей кромки используют бумагу любого формата. Нужно сделать разрез. Если лезвие легко режет бумагу, а разрез достаточно ровный, значит качество заточки хорошее. Если же режущая кромка уходит в сторону или рвет бумагу, нужно лучше наточить инструмент.

На помидоре

Хорошо заточенное лезвие легко разрезает кожуру, мякоть. При этом выделяется минимальное количество сока, а поверхность помидора практически не повреждается: отсутствуют вмятины, рваные края.

Если такие признаки появляются, значит режущая кромка недостаточно острая. В этом случае нужно сильно давить на кожуру, чтобы она прорвалась. В результате деформируются края кожуры, сильно течет сок, образуются вмятины.

Проверка качества заточки.

Тестирование на волосах рук

Такой способ используется для проверки некоторых видов ножей. Для контроля качества заточки нужно провести клинком против роста волос на руке. Причем нельзя касаться кожи, т. к. есть риск порезов. Если волоски срезаются, можно прекратить заточку. Вручную сложно заострить лезвия кухонных ножей до такой степени.

Функции заточного станка

Для бытового использования нужен заточной станок универсального типа. В отличие от специального, с помощью такого точила можно обрабатывать большинство домашних инструментов. Электрическое точило используется для решения следующих задач.

1. Во время сверления толстого металла часто перегревается и ломается сверло. Работать дальше таким приспособлением невозможно, но утилизировать его еще рано. При правильной заточке сверло прослужит еще долго.
2. Для заточки ножниц, ножей и прочего инструмента необходим точильный станок настольный. Такая конструкция является оптимальной для бытового использования.
3. Для шлифования металлических поверхностей с помощью войлочного круга.
4. На другой стороне вала может быть установлен кулачковый патрон для фиксации сверл и в таком случае заточной станок будет использоваться еще и как сверлильный.

Самостоятельное изготовление простой модели

Принцип действия устройства по проекту Лански сводится к тому, что обработка надежно зафиксированного лезвия производится под строго определенным углом с помощью сменных насадок точильного камня, обладающих разной зернистостью, в результате чего удается получить очень острую кромку режущего элемента. Готовое устройство стоит около 1500 тысяч российских рублей, но простота его изготовления и минимальный набор необходимых деталей вдохновляет народных умельцев на создание более бюджетных самодельных аналогов из имеющихся в наличие подручных средств.

Пошаговый мастер-класс

К выбору необходимых материалов стоит приступать после подготовки необходимых для изготовления самодельной точилки для ножей размеров и чертежей. Для максимального облегчения поставленной задачи рекомендуется использовать готовые проекты, которые можно найти практически на любом сетевом ресурсе. В качестве примера можно привести сборочный чертеж, по которому можно самостоятельно изготовить точильный станок типа Лански.

Для того чтобы собрать такую конструкцию, мастеру придется подготовить следующие материалы:

• Металлический прут, который можно использовать для изготовления шпилек с маркировкой М-6 нестандартной длины.
• Электрод любой марки, предназначенный для использования в электросварочных работах. Именно из этого элемента выполняются угловые направляющие после полной зачистки от флюса и заусенцев, которая проводится с помощью зернистого наждака.
• Углеродистая нержавеющая сталь со средней толщиной в 3-5 миллиметра, из которой легче всего изготавливаются зажимы со сквозными отверстиями Стоит отметить, что для выполнения таких отверстий понадобится машинное масло, избавиться от которого в дальнейшем поможет обработка концентрированным мыльным раствором.
• Металлические углы средних размеров (9 на 9 на 0,6 сантиметра).

Кроме того, понадобятся гайки и другие крепежные элементы, с рекомендуемой маркировкой которых можно ознакомиться на представленном чертеже. Что касается обработки элементов и их сборки в единую конструкцию, то эта процедура предполагает выполнение следующего алгоритма действий:

1. Нарезка уголков по заданным размерам болгаркой с алмазным диском и их последующая обработка напильником и наждачной бумагой.
2. Выполнение всех отверстий в горизонтальных и вертикальных полках, а также обработка скосов направляющей рейки.
3. Изготовление стойки из болта с гайкой соответствующего размера (именно эта деталь будет закрепляться в струбцине, тисках или любом другом инструменте, обеспечивающем надежную фиксацию всей конструкции в целом).
4. Финишная сборка станка, а также фиксация бруса и резака для проведения контрольного тестирования.

Правила заточки клинка

Существует несколько важных правил заточки ножей, которые необходимо соблюдать вне зависимости от того, каким именно образом будет осуществляться эта процедура. Имеются в виду такие тонкости и нюансы:

• Перпендикулярное размещение лезвия по направлению точильного камня при соблюдении угла, равному 1/2 части величины заточки (последнее условие не является обязательным для выполнения).
• Угол заточки должен варьироваться в диапазоне от 20 до 25 градусов.
• Старт обработки с начала лезвия, с наиболее тупой его части. При этом кромку можно закрасить в черный цвет, чтобы не выступать за ее пределы при обтачивании лезвия.

В процессе обточки на кромочной части клинка имеют свойство образовываться характерные поперечные борозды. Их положение относительно базовой линии режущей части должно быть перпендикулярным, ведь только тогда можно будет утверждать, что процедура обточки была проведена верно.

Бруски из дерева

Этот способ изготовления инструмента для затачивания ножей также является простым и доступным каждому. Вам потребуется четыре одинаковых бруска: два абразивных и два деревянных.

В начале работы отшлифуйте наждачкой бруски из дерева, чтобы их поверхность стала гладкой без заусениц. Сделайте разметку бруска в соответствии с необходимым углом наклона. Приложите точильный камень и наметьте его ширину на бруске из дерева.

Произведите по наметке пропилы глубиной 1,5 см и вставьте абразивы в пазы. Закрепите камни при помощи болтов. Закрепленный снизу кусок резины придаст конструкции устойчивость.

Кроме того, своими руками можно изготовить регулируемую точилку, но о том, как это сделать расскажет следующая статья.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Самостоятельная заточка лезвий

Затачивание ножа с помощью оселка

Заточка лезвия, произведённая точильным бруском, считается самой качественной, конечно при условии, если её производил опытный мастер. Чтобы наточить нож о точильный брусок сделайте следующее:

1. 1. Расположите оселок с низким содержанием абразивных зёрен на неподвижной поверхности. Если брусок маленький, его можно зажать в тисках.

1. 1. Держа нож под углом 20-25 градусов по отношению к поверхности бруска, начните движение ножа по оселку режущей кромкой вперед.

1. Перемещайте лезвие по бруску таким образом, чтобы во время движения оно касалось поверхности оселка, по всей своей длине.
2. Во время движения старайтесь сохранять один и тот же угол наклона лезвия.
3. Произведя 2-3 движения, переверните нож и повторите процесс заточки с другой стороны лезвия.
4. Таким образом, чередуя стороны, производите заточку ножа, пока по краю лезвия не появится кромка (заусенец).
5. Поменяйте оселок грубой заточки на брусок для шлифовки.
6. Произведите шлифовку лезвия ножа, пока кромка не исчезнет.
7. Проверьте остроту ножа, разрезав сложенную в несколько раз пеньковую верёвку, или попробуйте разрезать лист бумаги.

Затачивание охотничьего ножа на точилке «Lansky»

Охотничьи ножи изготавливаются из твёрдой стали, поэтому их первоначальная заточка требует точильные бруски с низким содержанием абразивных зёрен.

• Зажмите нож в тисках точилки.
• Установите на стержень точильный брусок, с низким содержанием абразивных зёрен.
• Выберите угол наклона бруска (для охотничьих ножей он обычно составляет от 20 до 30 градусов).
• Вставьте стержень в нужное отверстие.
• Смажьте оселок специальным маслом, входящим в набор точилки.
• Начните движение бруском вдоль лезвия ножа, от основания к кончику.
• Переверните точилку и повторите процесс, с другой стороны ножа.
• После образования кромки, смените брусок и произведите окончательную шлифовку.
• Поскольку охотничьи ножи в основном изготавливаются с двусторонним лезвием, то после завершения заточки с одной стороны, поменяйте положение ножа в тисках и начните процесс заточки с другой стороны.
• Закончив заточку, отполируйте лезвие ножа войлоком.

Как затачивать ножи в точилке «Lansky», смотрите в видеоролике:

Заточка ножниц

Заточку ножниц необходимо производить на специальном точильном станке. Заточка лезвий с помощью подручных (наждачной бумаги, края стакана и др.) может на время улучшить остроту ножниц, но ненадолго. Если у вас нет возможности наточить ножницы у профессионала, то можно попытаться сделать самостоятельную заточку об абразивный камень. При заточке нужно соблюдать несколько простых правил:

• Камень для заточки должен быть мелкозернистым.
• Заточка лезвия производится, по всей поверхности кромки одновременно.
• Угол наклона лезвия должен совпадать с заводской кромкой.
• Движение лезвия по камню должны делаться от винта к кончику.
• Точить ножницы нужно в разобранном виде.

Производя заточку ножниц, не спешите, терпение в этом деле будет вашим союзником.

Как быстро заточить ножницы, также можно посмотреть в ролике:

Затачивание лезвий рубанка и стамески

Заточка лезвия рубанка и стамески, практически не отличаются друг от друга. Поэтому описанный ниже процесс заточки применим к обоим инструментам:

• Установите стамеску на оселок под углом 30-40 градусов.
• Удерживая стамеску рукой, пальцами свободной руки прижмите фаску к оселку.
• Начните водить стамеской по точильному камню, пока на гладкой стороне стамески не образуется заусенец.
• Смените оселок на мелкозернистый и произведите окончательную шлифовку стамески.
• Проверьте остроту лезвия стамески, сняв стружку с угла бруска.

Помимо ручной заточки, стамеску можно заточить на станке с крутящимся абразивным диском:

1. Включите станок и дайте диску набрать полную скорость.
2. Держа стамеску двумя руками, прислоните её фаску к точильному диску.
3. Обязательно соблюдайте угол наклона стамески, иначе вы испортите лезвие инструмента.
4. Не давите на стамеску с большим усилием и не держите её слишком долго на диске, это приведёт к перегреву металла и разрушению лезвия.
5. Во время заточки, смачивайте лезвие водой.
6. Окончательную шлифовку лезвия стамески, лучше производить в ручную, с помощью мелкозернистого бруска или наждачной бумаги.

Не забывайте, что при заточке изделий на станке, образуется много искр и мелких частиц, которые могут попасть в глаза, поэтому обязательно работайте в защитных очках. А чтобы не повредить руки о крутящийся диск, одевайте перчатки.

Как наточить инструменты вы также можете узнать из видеоролика:

Приспособления для заточки ножей

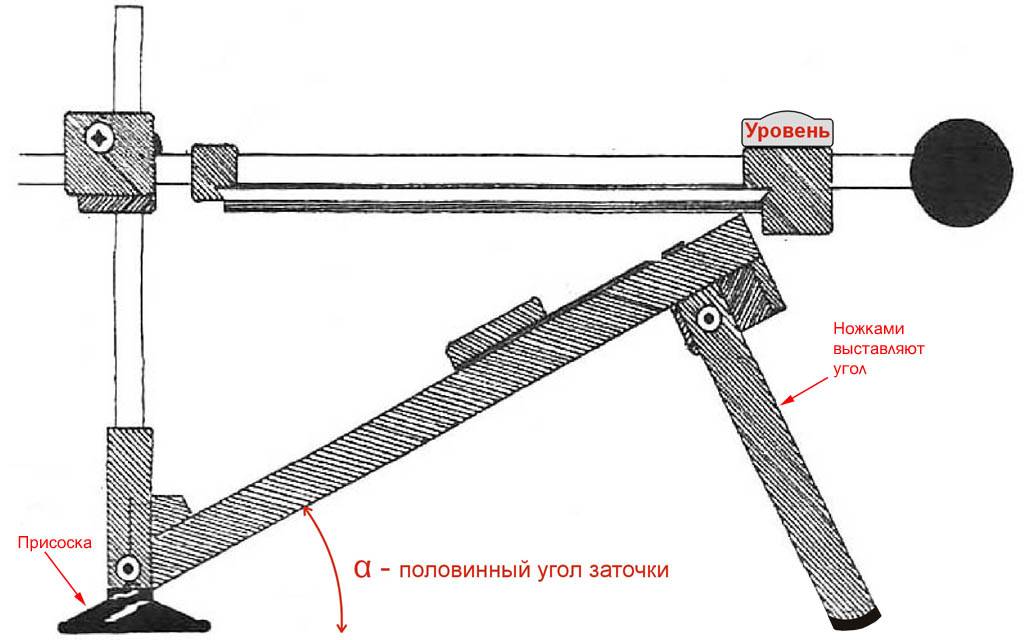

Простейшая ручная точилка для ножей это угловая рама, в которой зажат оселок, поз. 1 на след. рис. Такого же типа «фирма» есть в продаже, и вот это уж маркетинг так маркетинг: за пластиковую дощечку с наклонными гнездами под оселки хотят до $50 и более. Оселки – нестандартных размеров; обычные в дырки не влазят. Выработался – нужно докупать оригинальные. Цена – сами понимаете. А все удобство – клинок при заточке держать строго вертикально все же проще, чем выдерживать угол его наклона.

Простейшее приспособление для заточки ножей

Пользование простейшей точилкой для ножей можно еще упростить до полного отсутствия необходимости в навыках, если дополнить ее скользящим башмаком с магнитным держателем для ножа, поз. 2. Порядок заточки в данном случае след:

1. Нож правой рукой держат за рукоятку, проворачивая по ходу движения согласно кривизне лезвия;
2. Пальцами левой руки, кроме большого, прижимают башмак к оселку;
3. Большим пальцем левой руки давят на обух клинка, прижимая РК к абразиву.

Функция выдерживания угла наклона с оператора при этом снимается, а остальные распределяются на 2 руки. Навык заточки своими руками в таком случае вырабатывается сразу, но необходим держатель, прочно удерживающий нож и в то же время позволяющий ему скользить по своей поверхности. Сделать такой можно из магнитов привода каретки головок записи-считывания от негодного HDD дисковода (винчестера). Магниты привода каретки «винта» ниобиевые, тонкие, плоские, ровные и очень сильные (показаны красными стрелками на поз. 3). Их наклеивают РАЗНОИМЕННЫМИ полюсами на стальную полоску, сила притяжения клинка тогда удвоится. А чтобы обеспечить скольжение, держатель обтягивают фторопластовой пленкой толщиной 0,05-0,07 мм. Пойдет и ПЭТ от бутылок, но он толще и притяжение будет слабее. Полиэтилен не годится, сразу протрется.

Простейшие заточные приспособления

Прежде чем приступать к самостоятельной заточке сверла (даже с использованием простейших приспособлений), следует хорошо изучить устройство и геометрические параметры его режущей части.

Одним из простейших приспособлений, при помощи которого заточка сверла может быть выполнена достаточно качественно, является зажим, называемый «Стриж». Чтобы заточить сверло при помощи такого зажима, вам потребуется само приспособление и точильный станок, оснащенный надежным подручником.

Схема приспособления

Процесс заточки сверла с применением зажима «Стриж» выглядит следующим образом.

Инструмент фиксируется в зажиме под углом, под которым должны располагаться режущие кромки.
Уперев приспособление к подручнику точильного станка, его вместе с зафиксированным сверлом начинают медленно подводить к рабочей поверхности вращающегося абразивного круга

При этом важно контролировать, чтобы угол, под которым затачивается режущая кромка, оставался всегда постоянным.
Сформировав режущие грани сверла, переходят к обработке его задней поверхности (затыловке), при этом не меняя угла заточки.. Заточка сверла с помощью приспособления-держателя

Заточка сверла с помощью приспособления-держателя

При использовании такого приспособления, предполагающем, что углы выполняемой заточки контролируются визуально, следует обязательно применять шаблон, чтобы проверять правильность осуществления процедуры.

Успешное использование такого приспособления для заточки сверл подразумевает наличие определенных навыков, которые лучше получить, потренировавшись на бракованных инструментах.

Приступая к самостоятельной заточке сверл, какое бы приспособление или оборудование вы ни использовали, следует также познакомиться со специальными таблицами, в которых содержится информация о геометрических параметрах сверл, используемых для обработки различных материалов.

Таблица 1. Углы заточек сверл для различных материалов

Применять такое простейшее устройство для заточки сверл, каким является зажим «Стриж», целесообразно в тех случаях, когда необходимость в выполнении такой процедуры возникает не слишком часто и к качеству сверления не предъявляются слишком высокие требования. В тех же случаях, когда затачивать инструмент приходится достаточно часто, а точность такой процедуры очень важна, лучше использовать специальный точильный станок для сверл, который можно приобрести или изготовить своими руками.

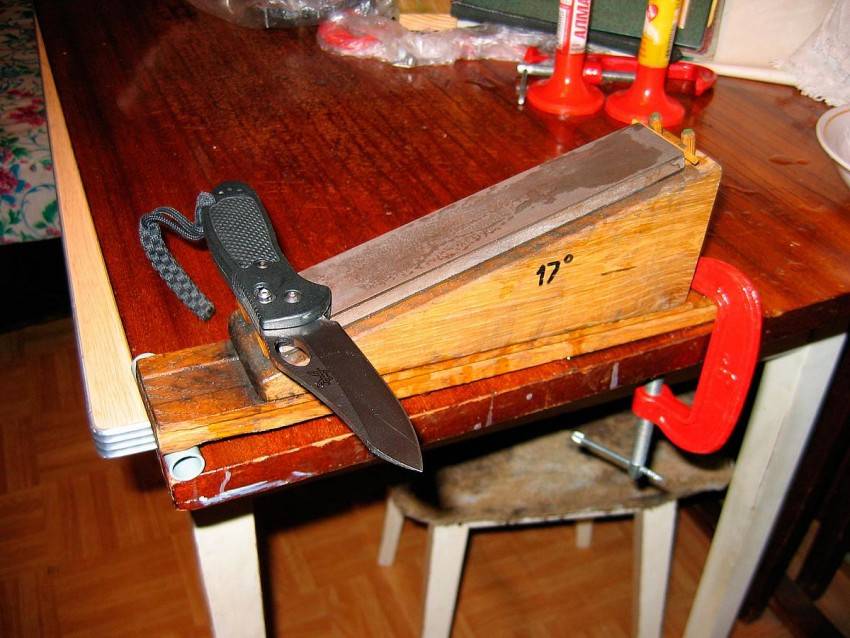

Используем для изготовления деревянный брус

Самая простая установка с фиксированным точильным камнем может быть изготовлена из деревянного бруса. Для него вам потребуется две деревянных заготовки и столько же точильных камней с одинаковым размером. Работа проводится по инструкции:

1. Отшлифуйте деревянные заготовки, чтобы они стали гладкими.
2. Сделайте на бруске разметку, исходя из необходимого угла заточки.
3. Приложите точильный камень к полученной линии и отметьте его длину.
4. Сделайте пропилы в местах отметок. Их глубина должна быть по 1,5 сантиметра.
5. Теперь вам нужно лишь закрепить в углублениях бруски так, чтобы пазы совпали. Затяните гайки.

Приспособление для заточки из деревянных брусков

Простым приспособлением для затачивания ножей является инструмент, состоящий из пары деревянных реек и пары брусков с абразивом, с одинаковыми геометрическими размерами.

Деревянные рейки стоит подвергнуть тщательной шлифовке абразивными шкурками. Затем, после нанесения вспомогательной разметки, зависящей от угла заточки ножа, сделать пропилы на глубину 15 мм. В получившиеся отверстия вставить наждачные бруски таким образом, чтобы каждый паз совпал, после чего закрепить их болтами. Для придания точильному устройству большей устойчивости, нижнюю часть поверхности можно проложить куском резины.

Виды приспособлений для затачивания режущего инструмента различны и каждый мастер сможет остановить свой выбор на том ручном станке, который будет удовлетворять в полной мере именно его потребности.

Параметры выбора абразивного круга

Данный расходный материал для обрабатывающего станка представлен в широком ассортименте. Заточный круг именно для ножа должен быть рассчитан на работу со сталью и возможность финишной коррекции.

Форма профиля принципиально важна для работы с заточкой. В данном случае используется оснастка с прямым профилем, что оптимально для правки лезвия.

Зернистость определит, какой тип обработки сможет обеспечить конкретный абразивный круг. Для точильного станка, используемого под коррекцию лезвия ножа, могут применяться практически все варианты фракций. Обычно выделяют три диапазона – от 400 мкм, от 1000 мкм и от 5000 мкм. Соответственно, обеспечивается грубая, средняя и финишная заточка. Иногда можно ограничиваться и одной лишь финишной доработкой, если лезвие требует лишь небольшой правки.

Тип самого абразива не менее важен. Хотя ножи не относятся к чрезмерно требовательным инструментам с точки зрения механической обработки с правкой, сегодня лучше отдавать предпочтение более прочным и эффективным дискам из электрокорунда. Этот материал отличается твердостью и устойчивостью к повреждениям.

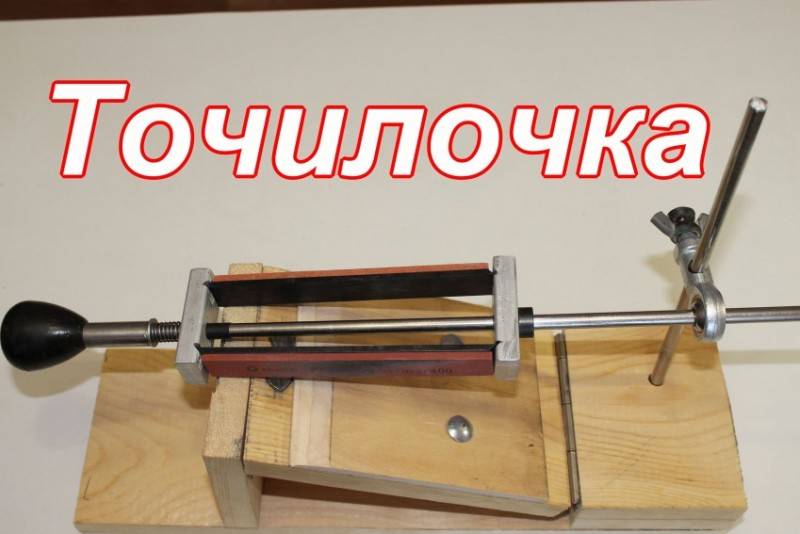

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

• высокая точность обработки;
• возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
• широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

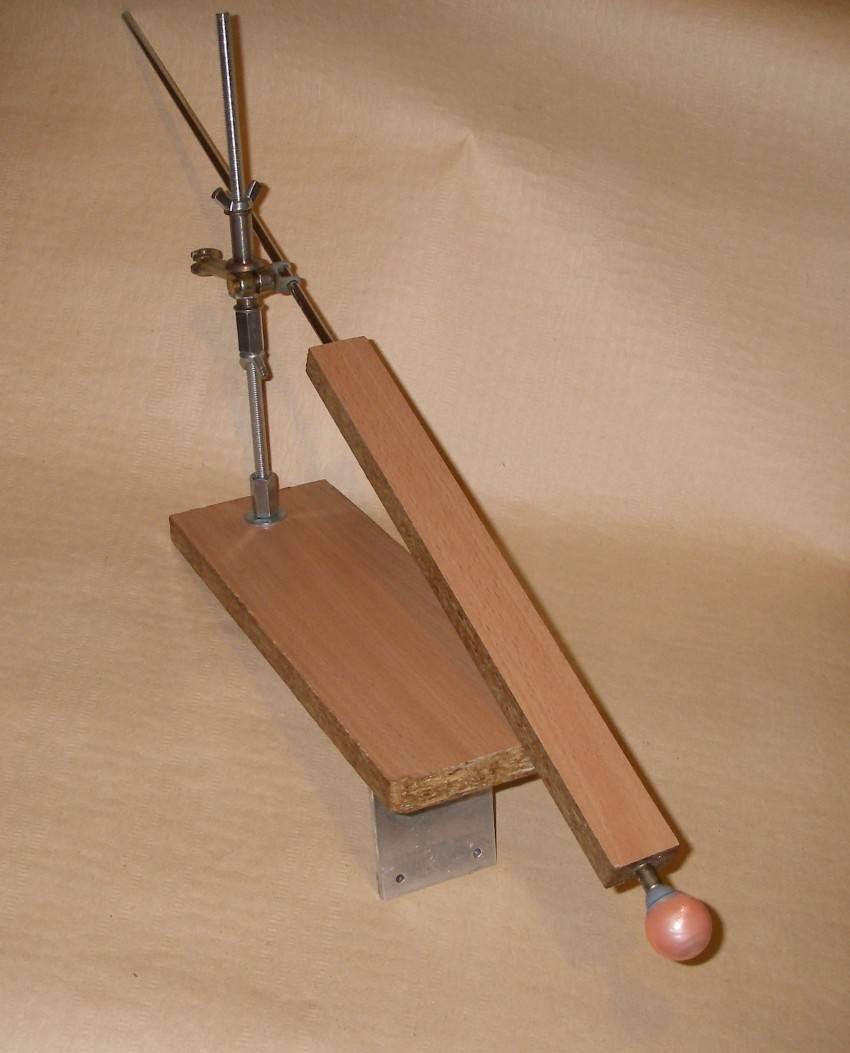

Чертежи приспособления для заточки ножей своими руками

После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.

По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.

После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.

Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.

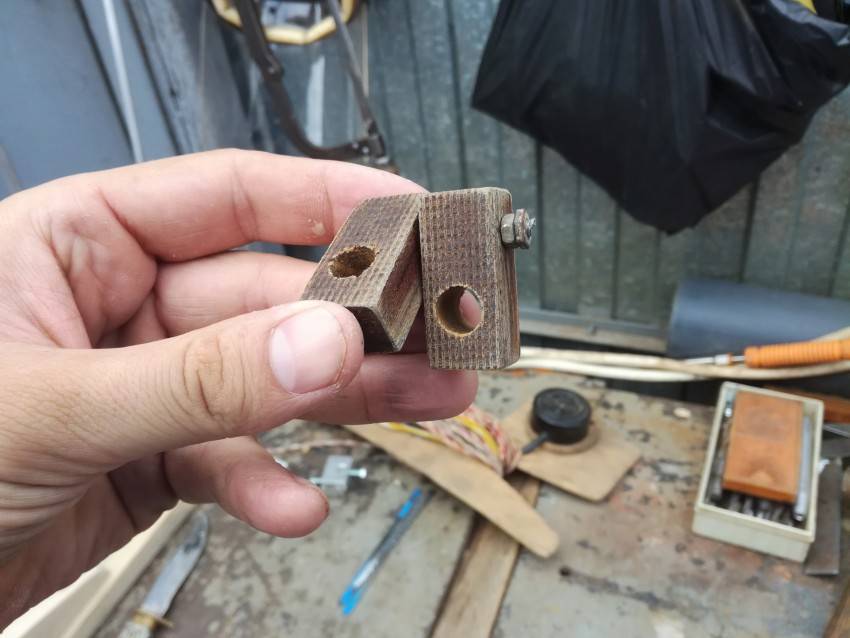

В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.

Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).

Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.

Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.

Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.

Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.

7-шаговая инструкция по заточке и доводке кухонного ножа

Итак, в заточке ножа одна цель — истереть с лезвия столько металла, чтобы режущая кромка стала снова острой. Начинать работу нужно с крупнозернистого абразива и заканчивать мелкозернистым.

Важно помнить и следующие принципы заточки ножей:

• Самое главное — подобрать оптимальный угол заточки и удерживать его на всей режущей кромке во время скольжения по бруску.
• Движения должны быть плавными, без давления.
• Все бруски нужно смачивать водой, а лучше мыльным раствором: до заточки (чтобы лезвие лучше скользило, а металлическая пыль не засоряла поры), в процессе (чтобы убирать появляющуюся суспензию) и в конце, чтобы очистить брусок.

И еще один важный совет – первые разы лучше потренироваться на ножике, который не жалко испортить. Особенно, если ваш основной нож уж слишком добротный и дорогой. Ну что ж, приступим к практике.

Шаг 1. Ополаскиваем камень водой, а затем проводим по нему, скажем, губкой с каплей жидкости для мытья посуды.

Шаг 2. Далее садимся за стол и устанавливаем камень на деревянную доску, например, разделочную. Можно подложить под камень и полотенце. Кому-то удобнее ставить брусок перпендикулярно к себе, а кому-то под углом примерно 45 градусов. Со временем вы поймете, как удобнее работать именно вам.

Шаг 3. Теперь нужно определиться с углом заточки и зафиксировать положение ножа. Каким же должен быть угол? Общий принцип — чем он меньше, тем острее получается лезвие, а чем он больше — тем дольше лезвие сохраняет остроту.

Обычные кухонные ножи затачивают на угол 40-45 градусов. Если вы точите филейный нож (предназначенный для нарезки тонких кусков рыбы, птицы и мяса), то его стоит заточить поострее — на угол 30-40 градусов. Выбранное значение нужно разделить на 2, и тогда мы получим угол, который должен быть между лезвием и поверхностью бруска. То есть, для заточки лезвия в 45 градусов нужно каждую его сторону заточить под 22,5 градусов к точильной поверхности.

Зафиксировать нож под углом 22,5 градусов вам поможет простой прием, показанный на фото ниже.

Помните, выбранного угла нужно стараться придерживаться во время всей работы.

Шаг 4. Ставим нож поперек бруска так, чтобы верхний край рукояти находился над нижним краем камня. Держа одной рукой рукоять, а другой – лезвие, начинаем скользить по бруску от себя по траектории, показанной на картинке ниже.

Посмотрите короткое и наглядное видео:

• Суть в том, чтобы режущая кромка, скользящая по камню, всегда была перпендикулярна направлению движения.
• На изгибе лезвия рукоять ножа нужно чуть приподнимать, чтобы выдерживать выбранный угол.
• Помните также, что нельзя давить на лезвие, но и слабину давать не стоит.

Таким образом нужно провести лезвие по камню около 40-50 раз, а именно до появления по всей длине РК (режущей кромки) «заусенца» (грата, микропилы). Его появление скажет вам о том, что излишек металла истерся и дальше шлифовать смысла нет. Затем нужно перевернуть клинок и повторить те же действия. Наглядно на видео:

Заусенец – это небольшая шероховатость, которую сложно разглядеть, зато можно нащупать, осторожно проведя пальцем вдоль края лезвия (но не по кромке, чтобы не порезаться)

Заусенец заточенного ножа

Во время работы на лезвии появится суспензия – металлическая пыль, которую периодически нужно смывать водой.

Шаг 5. Итак, заусенцы появились, теперь приступаем к доводке. Для этого повторяем те же манипуляции на камне с вдвое меньшей зернистостью. Альтернативный способ доводки – с помощью мусата.

Мусат — это стальной стержень овального или круглого сечения с продольными насечками. Он годится лишь для правки и поддержания остроты, но не для заточки ножа. Мусатом рекомендуется править нож каждый раз до и после работы.

Как править кухонный нож мусатом можно увидеть в следующем видео-мастер-классе от уважаемого ножевщика Геннадия Прокопенкова, который, кстати, специализируется на изготовлении именно кухонных ножей.

Шаг 6. При желании вы можете довести ваш нож до бритвенной остроты. Для этого возьмите любую кожу или кожаный ремень, обработайте его абразивной пастой ГОИ, Dialux или любой другой, а затем проделайте все те же действия, но только по направлению от режущей кромки.

Шаг 7. И наконец, проверяем качество заточки. Делается это очень просто. Достаточно порезать помидор или разрезать бумагу. Если вы хотели добиться бритвенной остроты, то нужно попытаться сбрить волосы на руке. Самые острые ножи могут даже настругать волос, как показано на фото ниже, однако на кухне для самого обыкновенного ножа такая острота не требуется.

Правила заточки клинка

Есть несколько тонкостей, которые важны при затачивании ножей:

• начинать обработку лезвия рекомендуется с основания ножа, с самой тупой его части;
• кромку лезвия советуют закрасить маркером в любой цвет, чтобы при заточке не выступать за пределы рабочей области;
• острый край должен располагаться перпендикулярно по отношению к точильному камню;
• бытовые ножи затачивают под углом 20-25º;
• правильными должны быть и движения: точить надо плавно и равномерно, без особого нажима;
• в завершение лезвие можно несколько раз провести по ленточному ремню, натертому пастой гои.

Схема угла заточки ножа.
Предыдущая
НожиХарактеристика стали марки 65X13
Следующая
Заточка ножейКак наточить нож наждачной бумагой

Как правильно точить ножи

Рисунок 1. Приспособление для заточки ножей “Домик”.

Некоторые виды кухонных ножей невозможно заточить самостоятельно. К ним относятся инструменты специальной формы (например, нож-пилка для хлеба или другие типы ножей с рельефной кромкой). Также нельзя точить керамические ножи. Однако преимущество перечисленных инструментов состоит в том, что производители стараются делать их из особо твердых сортов стали, потому они долго не тупятся.

Для правильной заточки следует подобрать хорошие абразивы разной зернистости. Магазинные варианты таких брусков стоят довольно дорого, но всегда можно изготовить брусок самостоятельно из куска древесины, оклеенной мелкой наждачной бумагой

Важно иметь приспособления разной зернистости: крупные для предварительной «обдирки», и мелкие – для шлифовки

Оптимальный угол заточки кромки ножа составляет от 20 до 30 градусов, в зависимости от функционального предназначения инструмента. Производить ручную заточку под этим углом довольно сложно, поэтому для такой цели применяют простые самодельные механизмы.

Не только ножи…

Оригинальная точилка Apex мало пригодна для заточки столярного инструмента – стамесок, железок рубанков. Угол заточки у Apex’а плавает по тем же причинам, что и у Lansky-Metabo. Между тем, если угол заточки стамески по ширине лезвия «гуляет» более чем на 1-1,5 градуса, то инструмент так и норовит уехать вбок, вылезти наружу или уйти вглубь массива дерева по его волокнам. Ровно и точно выбрать такой стамеской паз под шип/гребень очень трудно.

Роликовая точилка-тележка для ножей и столярного инструмента

Для заточки столярного инструмента существуют особые приспособления, о которых и разговор нужен особый. Самоделки вроде роликовой точилки-тележки, см. рис. справа, скорее курьезы: не говоря уже о сложности, требуют каменного или стального стола, а, главное, не гарантируют от перекоса лезвия на оселке, что приводит к тому же нежелательному результату.

Между тем еще 2-3 года назад в одном из китайских журналов по техническому творчеству мелькнула доработка Apex’а для заточки, не уступающей таковой на фабричном электрическом заточном полуавтомате. Переделка не сложна, см. рис: штангу выставляют горизонтально по уровню и по нему же горизонт штанги держат, ведя заточку. В пределах угла поворота штанги в горизонтальной плоскости 10-12 градусов вправо-влево погрешность угла заточки менее 1 градуса. Если вынос точки касания от 250 мм, точить возможно стамески и железки рубанков шириной до 120 мм.

Доработка точилки для ножей Apex на повышенную точность заточки

В таком режиме работы нулевой (теоретически) погрешности угла заточки можно добиться, если держать штангу неподвижной, а двигать нож, удерживаемый магнитным держателем, см. выше. Таким образом возможно затачивать и железки фасонных рубанков, если в зажимы поставить круглый в поперечном сечении, полукруглый, эллиптический или сегментный оселок. Главное, чтобы пятно касания при этом всегда было точечным.

Доработка точилки для ножей Apex для заточки ножниц

…но и ножницы

Еще одна доработка точилки Apex для заточки ножниц (тоже дело в хозяйстве нужное) показана на рис. справа. Всего работы – пара отрезков уголка или обрезков оцинковки и 4 дополнительных отверстия в столе точилки. Как сделать своими руками приставку для заточки ножниц к точилке Скоморох, см. след. видео.
