Устанавливаем водонагреватель своими руками фото + видео

Классификация

Согласно условиям задачи нам требуется компактное устройство для скрытого монтажа. Соответственно, газовые колонки отпадают: в тумбе под мойкой или умывальником устройство этого класса смонтировать невозможно.

В сухом остатке – электрические водонагреватели. Какими они бывают?

Проточные

При открытом кране вода проходит через теплообменник и, соприкасаясь с ним, нагревается. Источником тепла служит обыкновенный ТЭН – герметичный трубчатый нагреватель с вольфрамовой спиралью и керамическими изоляторами внутри.

“Взрослые” проточные нагреватели могут обладать весьма значительным энергопотреблением. В частности, в гостиницах и больших коттеджах можно встретить устройства с электрической мощностью 12-24 киловатта. Немудрено: вода обладает значительной теплоемкостью, и при большом расходе обеспечить приемлемую температуру нелегко.

Однако для монтажа под раковиной мы присмотримся к сравнительно маломощным нагревателям – от 3,5 до 7 КВт. Для того, чтобы обеспечить горячей водой один сантехнический прибор, их производительности достаточно.

Нагреватели, у которых входной и выходной патрубки направлены вверх, предназначены именно для монтажа под раковиной.

Чем различаются между собой проточные нагреватели?

  1. Номинальной мощностью. На тематических форумах можно встретить очень разные оценки эффективности приборов с мощностью 3,5 киловатта: кто-то отзывается о них с восторгом, кто-то жалуется на низкую температуру воды. Секрет прост: если нагреватель способен нагреть определенное количество воды за единицу времени на 15 градусов, то при начальной температуре в +5 и +20 результат будет, сами понимаете, очень разным. Если вы живете в холодном регионе, лучше разориться на более мощное устройство, благо цена 5-киловаттного и 3,5-киловаттного устройств различается незначительно.
  2. Способом установки. Если прибор предназначен для работы под давлением, он монтируется в разрыв трубопровода и включается при расходе воды через любой подключенный сантехнический прибор.

Atmor in-line относится именно к этому типу.

Большая часть недорогих устройств, однако, устанавливается после запорной арматуры и комплектуется собственным гусаком или душевым шлангом с лейкой. Установить такой прибор своими руками несложно; однако придется решить проблему монтажа проходного крана перед нагревателем.

К сожалению, в продаже непросто найти подходящий образец запорной арматуры; автору в похожей ситуации пришлось монтировать на край ванны вентиль для скрытого монтажа. Вентиль был подключен к входному патрубку нагревателя гибкой подводкой.

  1. Возможностью ступенчатой регулировки мощности. Если во всех устройствах, потребляющих 5 киловатт и более, она присутствует, то в 3,5-киловаттных зачастую есть только одна клавиша, включающая нагрев воды на номинальной мощности. В летнюю жару возможность ограничить нагрев часто недостает.

Накопительные

Накопительные электрические водонагреватели под раковину тоже прекрасно помещаются. Разумеется, при небольшом объеме.

Насколько небольшом? Все определяемся размерами тумбы и тем, используется ли она для чего- то еще.

Прибор объемом 10 – 15 литров прекрасно поместится в самой тесной тумбе рядом с мусорным ведром или домашними соленьями; при объеме 30 литров свободного места под мойкой уже не останется.

Впрочем, широкая тумба на фото вместила 50-литровый нагреватель и гидроаккумулятор.

Как устроены эти устройства? В сущности, они представляют собой небольшой герметичный теплоизолированный бак, снабженный ТЭНом и термостатом. При падении температуры ниже критического значения ТЭН включается и доводит ее до заданной. Каких-то принципиальных различий, кроме объема, между разными приборами нет. (См. также статью Раковины для ванной: особенности.)

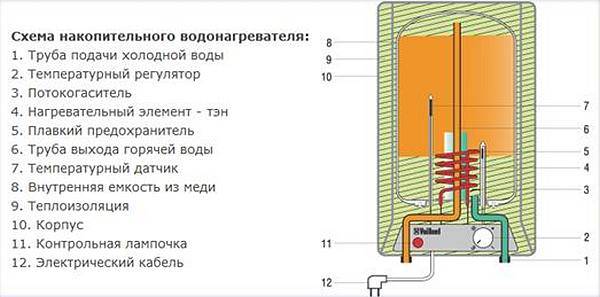

Устройство бойлера.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

  • намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
  • полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
  • во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
  • имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
  • ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

  • первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
  • второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
  • третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.

Подготовительные работы перед установкой

Подключение электронагревателя самостоятельно вполне осуществимо, и не нужно обладать какими-либо особыми навыками. Процедура даст вам возможность сэкономить семейный бюджет при проведении ее самостоятельно.

При этом нужно соблюдать все требования, которые предъявляются к технике безопасности. Они применимы для всех мероприятий, связанных с проведением работ с электрическими устройствами.

Следует учесть эксплуатационные условия электрического оборудования и следовать всем инструкциями производителя, которые изложены в прилагаемой технической документации к прибору.

Приступая непосредственно к установке водонагревателя накопительного типа своими руками, следует:

  • место для монтажа выбрать так, чтобы прибор не мешал и одновременно к нему можно было беспрепятственно подойти, то есть решить, на какой высоте вешать накопительный водонагреватель;
  • выбрать оптимально подходящую стенку, чтобы зафиксировать бойлер. Необходимо учесть тот факт, что накопительный водонагреватель тяжелый сам по себе даже без учета воды, которая будет в нем греться, в связи с чем для правильной установки и подключения водонагревающего прибора нужно рассчитать нагрузку на применяемую стенку. Для этого прибегают к формуле: емкость бака умножается в два раза;
  • проверить проводку, убедиться, что в ней нет неисправностей и она пригодна к эксплуатации. Если есть необходимость, ее можно заменить (может даже частично);
  • осмотреть состояние и определить неисправности водопровода. Также следует подвести все необходимые коммуникационные системы к месту установки нагревателя. В том случае, когда трубы слишком изношены, самым правильным решением будет их замена частично либо полностью, прежде чем подключать водонагреватель накопительный. Местом для установки водонагревателя может быть туалет , кухня или ванная комната;
  • проверить целостность и полноту комплектации купленного прибора, прежде чем подключать его в систему.

Также советуем подготовить весь необходимый инструмент, который может понадобиться для проведения работ, и расходные материалы:

  1. перфоратор и набор сверл с насадками к нему, подобный инструмент имеется у большинства домашних мастеров;
  2. гаечные ключи необходимых размеров и в нужном количестве;
  3. ключи: трубный, разводной;
  4. измерительная рулетка;
  5. отвертки под применяемую фурнитуру;
  6. фум-лента, фитинги;
  7. плоскогубцы;
  8. труба металлопластиковая необходимого вам диаметра и длины, с этими параметрами стоит определиться заранее;
  9. запорные краны для корректного и безопасного подключения водонагревателя;
  10. тройники – несколько штук.

Подвод воды

После того, как решен вопрос с электрикой, настало время подвести холодную воду к устройству.

Водонагреватели снабжаются тремя штуцерами:

  • Подсоединение холодной воды.
  • Подача горячей воды.
  • Сброс воды.

С первых двух снимаются защитные колпачки и удаляются резиновые заглушки. Резьба уплотняется льном и наносится смазка. Затем на штуцер холодной воды устанавливается предохранительный клапан, идущий в комплекте к аппарату. На нем, как правило, указано направление движения воды. Нарисованная стрелка должна быть обращена к корпусу. Если же маркировки нет, то устанавливаем клапан таким образом, чтобы его носик смотрел вниз.

Рано или поздно, может возникнуть ситуация, при которой придется отсечь контур водоснабжения от водогрея. Для этого желательно установить запорный кран. Резьба уплотняется фум-лентой или льном. Далее следует смазка. Осталось затянуть резьбу при помощи ключей.

Подключение к системе смесителя производится гибким шлангом, идущим в комплекте. Собираем тройники и краны, подсоединяем их к системе.

Далее производится подключение аппарата к подающей трубе и выполняется разводка горячей воды.

Теперь устройство готово к работе. Осталось лишь проверить герметичность стыков. Облегчает задачу обычная бумажная салфетка или туалетная бумага. Если на импровизированном «тестере» обнаружена влага, то соединение подтягивается и снова проверяется до тех пор, пока тест не покажет «сухо».

Когда водонагреватель устанавливается в ванной комнате, можно подключить душ непосредственно к аппарату. Для этого нужно использовать душевую насадку, которая идет в комплекте с устройством. Дело в том, что в ней отверстия меньшего диаметра, нежели в стандартной душевой головке. При установке обычного душа, вода через нагреватель будет проходить с большей скоростью и не сможет хорошо прогреться.

При использовании водонагревателя нужно помнить о том, что его нельзя использовать без воды. Это приведет к перегреву ТЭНов и выходе их со строя. Поэтому при отключении устройства, сначала отключается электричество, а потом подача воды. Если ТЭН будет постоянно омываться водой, то прослужит верой и правдой долгое время.

А если еще на входе будет стоять фильтр, предотвращающий осаждение жестких солей, то будет вообще хорошо. Нагревательные элементы не так быстро обрастут «шубой», мешающей правильной теплопередаче.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

  • монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
  • при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
  • ни в коем случае не устанавливайте изделие на неотапливаемой даче;
  • в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
  • при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Помните! Во многих моделях проточных водонагревателей сделанные настройки сохраняются, поэтому при последующем включении аппарат выдаст настроенную вами температуру воды.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 650C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.

Элементы, которые необходимы для монтажа бойлера на стену

Схема подключения двухконтурного котла с бойлером/накопителем.

Для крепления водонагревателя к стене лучше всего использовать строительный пистолет, также подойдут перфоратор или электрическая дрель.

В качестве крепежа для водонагревателя можно использовать стальные крючки диаметром более 10 мм и дюбели, которые закрепляются строительным пистолетом. Это обусловлено габаритами и общим весом конструкции. Если строительного пистолета в наличии нет, нужно просверлить при помощи электрической дрели или перфоратора отверстия под шурупы для крепежа.

Если стенка, на которую планируется крепить бойлер, покрыта слоем штукатурки, можно использовать винты длиной 8-10 мм, при этом пластмассовая часть крепежа для водонагревателя должна составлять менее 8 мм.

Для подводки воды к бойлеру не рекомендуется использовать бюджетные и гибкие шланги, потому как они достаточно быстро выходят из строя, в связи с чем из приходится часто менять. Рекомендуется потратить больше, чтобы приобрести качественные материалы для закрепления бойлера к стенке, иначе придется бегать в поиске замены. Лучше всего выполнять жесткую подводку из труб, которые изготавливаются из меди.

Запрещается подключать бойлер к системе водоснабжения и при помощи труб из металла.

Список всех необходимых для работы элементов:

  • водонагреватель;
  • стальные крючки диаметром более 10 мм;
  • дюбели;
  • электрическая дрель или перфоратор;
  • качественные шланги;
  • винты длиной 8-10 мм;
  • схема подключения;
  • сетевой кабель;
  • фильтр грубой очистки воды;
  • патрубки;
  • простой карандаш;
  • строительный пистолет.

Технология установки бойлера своими руками

Рисунок 1. Пластина для крепежа крепится при помощи шуруповертов.

Процесс монтажа и выглядит следующим образом:

  1. Выбирается подходящее место для монтажа.
  2. Проделываются отверстия для дюбелей. В отверстия на эпоксидной смоле или цементе понадобится вставить пробки из дерева или вкладыши из пластмассы. Если используются деревянные пробки, то в них сверлом, которое имеет диаметр меньший, чем у шурупов, необходимо просверлить отверстия длиной в 3/4 их длины. Затем следует ввернуть шурупы и оставить их, пока цемент или смола полностью не высохнут. В большинстве случаев на задней поверхности водонагревателя присутствует крепежная пластина с фигурными отверстиями, которые имеют форму замочной скважины. В них должны входить головки дюбелей или шурупов, которые закрепляются в стене. Пример пластины для крепежа можно увидеть на Рис. 1. Чтобы надежно повесить конструкцию, рекомендуется установить еще один шуруп, который вворачивается между двумя вкрученными. На него будет опираться нижней частью пластина для крепежа. Этот способ поможет предотвратить прогиб пластины для крепежа, который встречается на некоторых видах нагревателей воды. Сверху шурупа рекомендуется надеть шайбу, чтобы более надежно выполнить фиксацию края крепежной пластины.
  3. Производится монтаж водонагревателя.
  4. Определяются возможности электрической проводки квартиры, материал и толщина кабеля. Если есть сомнение в том, выдержит ли кабель нагрузку, рекомендуется прокладывать новый кабель от щитка.
  5. Выполняется заземление.

Рисунок 2. Схема подключения водонагревателя.

Схема подключения водонагревателя изображается на Рис. 2.

Работу по монтажу водонагревателя на стену лучше всего производить вдвоем: один человек будет держать бойлер, а другой отмечать простым карандашом места крепежей.

Следует обратить внимание на точность разметки. Если присутствует хотя бы небольшое отклонение, шурупы или дюбели, которые закрепляются в стенке, не смогут подойти к отверстиям пластины для крепежа водонагревателя, в результате чего аппарат будет установлен неровно

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго.

В комплекте оборудования содержится обратный клапан для защиты, с помощью которого будет образовываться препятствие для оттока воды из водонагревателя.

Предохранительный клапан накручивается на патрубок входа воды на несколько оборотов

Этому процессу следует уделить особое внимание, в противном случае велика вероятность повредить стыки патрубков с баком бойлера. Монтируя его в горизонтальном положении, следует помнить о том, что патрубок для холодной воды должен располагаться снизу, а патрубок для горячей воды размещается сверху

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Проточные

Главная особенность нагревателей этого типа — отсутствие накопительного бака, за счет чего их размеры весьма компактны. Проточный водонагреватель можно установить в любом месте, в том числе спрятать под мойку, в настенный шкаф или в нишу.

В проточном нагревателе для нагрева воды предназначен нагревательный узел, обычно он сделан из меди — коррозионно стойкого материала, обладающего отличной теплопроводностью. Включение нагрева осуществляется с помощью термонагревателя.

Включение нагревательных элементов в проточном нагревателе происходит только при включении воды. Для этого в приборе предусмотрен датчик, реагирующий на скорость протока. Он может быть

  • гидравлическим, со встроенной мембраной и штоком;
  • электронным, с микропроцессором.

Подача и выход воды осуществляются через патрубки. На входе для очистки воды от твердых включений и солей предусмотрен сетчатый фильтр.

Проточные водонагреватели бывают открытого или закрытого типа.

Первые могут обеспечить горячей водой только одну точку водоразбора, например, мойку на кухне. Закрытые модели могут работать на одну или две точки, например, мойку и душ.

Для нагрева нужного количества воды необходимо, чтобы водонагреватель имел достаточную мощность. Для большинства бытовых моделей этот показатель составляет 3-8 кВт, но может достигать и 25 кВт. Такой водонагреватель необходимо подключать только с помощью профессионального электрика.
+   ПЛЮСЫ

  • небольшие размеры и вес;
  • простой монтаж и подключение;
  • быстрый, практически моментальный нагрев воды;
  • расход электроэнергии меньше, так как нет необходимости поддерживать температуру воды в накопительном баке;
  • не нужно сливать воду в зимний период при понижении температуры, что делает возможным использование его на даче;
  • вода нагревается до теплого или умеренно-горячего состояния, что исключает появление накипи.

                                                —     МИНУСЫ

  • большая нагрузка на электросеть, необходима консультация с электриком, обслуживающим дом, по допустимой мощности оборудования;
  • жесткие требования к электропроводке — большая мощность проточных моделей требует подключения к сети проводом с большим сечением через отдельный автоматический выключатель;
  • давление воды в водопроводе должно быть достаточным для срабатывания датчика протока, иначе нагреватель не включится;
  • если в доме более двух точек водоразбора, лучше предусмотреть несколько проточных водонагревателей, мощности одного прибора недостаточно для эффективного нагрева большого объема воды.

Проточный водонагреватель — удачное решение для загородного дома или дачи с небольшим расходом горячей воды и достаточной мощностью электрической сети.

Проточный водонагреватель: монтаж и установка

При выборе модели необходимо учитывать габариты прибора, при этом лучше сразу определиться с местом его установки.

Компактные размеры обычно позволяют установить проточный водонагреватель скрыто под мойку или над ней.

Также нужно купить и проложить отдельный кабель к электрощитку и подключить его к отдельному автомату или УЗО.

Сечение кабельных жил и номинальный ток автомата должны соответствовать указанным в таблице.

Мощность водонагревателя, кВт2-34-56-89-10
Сечение медных жил, мм²1,52,546
Сечение медных жил, мм²2,54610
Номинальный ток автоматического выключателя, А16254050

Для заземления корпуса водонагревателя необходимо подключить заземляющую жилу кабеля к корпусу электрощитка (6). Фазный и нулевой провод подключают к УЗО (5).

К водопроводу патрубки водонагревателя подключают так, как показано на рисунке.

К трубе подачи холодной воды (1) подключают тройник, один отвод которого с помощью гибкого шланга или трубы подключают к холодному крану смесителя.

Второй отвод подключают к водонагревателю, врезав в трубу шаровый вентиль (3) и сетчатый фильтр (4).

Выходной патрубок  водонагревателя подключают к горячему крану смесителя (2) также через вентиль (3).

Установка вентилей позволит без проблем снять водонагреватель для ремонта или обслуживания.

Советы для накопительного водонагревателя

  1. Прибор включать следует только после заполнения емкости водой.
  2. Защитную крышку с резервуара при включенном электропитании снимать запрещается.
  3. Не рекомендуется видоизменять крепежные параметры или конструкцию анкеров.
  4. К трубопроводу прибор подключать следует только после предварительной установки предохранительного клапана.
  5. Без заземления водонагреватель использовать нельзя.
  6. Все сантехнические и ремонтные работы следует проводить, соблюдая технику безопасности.

На сегодняшний день ассортимент водонагревателей настолько широк, что под любые потребности и предпочтения можно выбрать модель без затруднения. После этого только останется почитать советы, посмотреть видео инструкцию и установить бойлер в квартиру, дом или на дачу своими руками.
