Расчет для примера
В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).
Расчет 1.
Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.
Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм
5000 – 80х – 300(х-1) – 100, х = 12,1 балки.
Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.
Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит
5000 – 80х – 1000(х-1) – 100, х = 3,6 балки.
Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).
Расчет 2
Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.
Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется
3000 – 150х – 300(х-1) – 100, х = 5,3 штуки.
Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.
Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).
В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).
Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)
3000 – 150х – 250(х-1) – 100, х = 6.
При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.
Укрепляем пол с помощью усиления деревянных конструкций накладками
Выполняется в том случае, если в деревянных конструкциях обнаружены трещины или пол начал сильно прогибаться.
Предварительно перед выполнением работ необходимо разгрузить полы, также, возможно, потребуется демонтировать покрытие. Разгрузка конструкции выполняется с помощью установки временных стоек из брёвен, бруса или домкратов. Количество стоек и их сечение зависят от длины пролёта конструкции и нагрузки.
Если лаги выполнены из цельного бревна, допускается установка одиночной стойки в месте прогиба. Если же конструкции составные, то устанавливать нужно несколько стоек. В том месте, где полы провисают, устанавливают домкрат, и с его помощью приводят систему в горизонтальное положение.
Если пол прогнулся из-за того, что изначально использована балка меньшего диаметра, чем требуется, то, используя таблицу, рассчитывают нужную величину диаметра. Далее из нужного значения вычитают диаметр балки. Полученная величина и даст нам минимальную толщину накладки, которую используют для того, чтобы нарастить балку.
Накладка устанавливается с одной или с двух сторон и сшивается со старой конструкцией с помощью болтов с металлическими подкладками. Они нужны для того, чтобы предотвратить разрушение дерева под нагрузкой в месте крепления.
Чтобы усилить пол, вместо деревянных накладок можно использовать металлические. В этом случае используются полосы металла толщиной 10 мм и шириной, на 10–20% меньше ширины лаги. Как и в случае деревянных накладок, металлические устанавливаются с одной или двух сторон конструктивного элемента, только количество крепёжных элементов увеличивают примерно на 25%. Металл перед установкой обрабатывается антикоррозийными составами.
Если усиление выполняется, когда брус повреждён, то необходимо установить подпорку, удалить повреждённый участок, а это место обработать противогрибковыми составами. Также обрабатываются противогрибковым составом и сами накладки.
Усиление балки с помощью деревянных накладок
Усиление можно выполнить с помощью углеволокна, которое используется в том случае, если балка на повреждена грибком, но в ней появились трещины.
В этом случае повреждённая часть обматывается углеволокном, которое фиксируется с помощью специального клеящегося состава, выполненного на основе эпоксидной смолы. Такой материал позволяет усилить конструкцию без увеличения толщины усиливаемого элемента. На нужное место наматывается слой углеволокна 1–5 мм, в зависимости от предполагаемой нагрузки и состояния бруса.
После того как закончены ремонтные работы, опоры удаляются.
Подбор всех инструментов и материалов для монтажа пола по лагам
Что касается рабочего инструмента, то, как правило, нужный “комплект” найдется почти у любого домашнего мастера. Ну а в случае отсутствия чего-либо, часть придется докупить.
Итак, для монтажа деревянного пола по лагам понадобится:
- ножовка по дереву;
- рулетка;
- нож (канцелярский);
- электролобзик;
- распылитель (пульверизатор);
- перфоратор или дрель;
- шуруповерт;
- строительный уровень.
Таблица 1.Материалы для устройства и утепления деревянного пола по лагам в частном доме.
Наименование материала Краткое описание и советы по выбору Брус
Чаще всего приобретают брусья из сосны или ели. Почему? Во-первых, это относительно недорогой материал, во-вторых, он не так подвержен воздействию влаги
При выборе бруса обратите внимание на его внешний вид. Дерево должно быть гладким, отшлифованным, с хорошей геометрией
Недопустимо наличие искривлений в линейных размерах, присутствие пятен, выбоин, трещин.
Материал для настила
Самый распространенный вариант — это фанерное покрытие. Стандартным размером 1 листа является 1,525*1,525 м. Что касается толщины, то специалисты советуют отдавать предпочтение 20-миллиметровым изделиям. При настиле с использованием такого материала расстояние между лагами можно увеличить до 50 см. Если выбрать тонкую фанеру, то пол может прогибаться. Да и вообще, его несущая способность серьезно пострадает.
Состав для обработки Повысить влаго- био- и даже огнестойкость помогут современные пропитки. Их рекомендуется использовать в обязательном порядке. Для достижения максимального эффекта в части повышения эксплуатационных характеристик дерева, его следует обработать антисептиком и биоцидным раствором. Монтажная пена Она может пригодиться при устройстве пола на бетонном основании. Иногда такая поверхность может иметь выбоины, трещины и иные повреждения, которые существенно снизят показатели тепло- и звукоизоляции. Устранить их поможет монтажная пена, которую,кстати, удобнее всего использовать в паре с пистолетом (если его нет или вы не хотите лишний раз тратиться, то купить можно пену с трубочкой).. Антисептический грунт Он повысит биологическую устойчивость дерева, защитив его от образования грибка, плесени и вредоносных микроорганизмов в целом. Саморезы Приобретать необходимо метизы по дереву. Обычно используют черные саморезы, но можно купить и оцинкованные. Поскольку рассчитать количество необходимых метизов довольно сложно, лучше покупать их пачками.
Почему укладка лагов так важна
Необходимость использования лаг при устройстве пола обусловлена их основной функцией. Они нужны для создания ровной поверхности для последующих работ. При этом устраиваемая под настилом обрешётка способна решать и ряд других задач. Эти элементы создают условия для вентиляции нижней стороны настила, что снижает вероятность гниения досок. Особенно необходима основа из бруса в помещениях, где пол планируется настилать по грунту либо присутствует сырость
, которая может серьезно испортить конструкции даже при наличии высокого подпола.
Лаги, которые традиционно укладываются между настилом и основанием пола, способствуют созданию особого пространства – нечто вроде буфера, увеличивающего шумоизоляционные характеристики пола. Это пространство играет и другую важную роль. Именно сюда укладывают утепляющий материал, а в некоторых случаях и инженерные коммуникации.
Лаги довольно успешно справляются со своей задачей даже в случае их укладки на неровное основание. Создаваемые в результате их использования точки опоры, которые размещаются на определённом расстоянии, помогают обеспечить прочный пол.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.
На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля
Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.
Тип усиления с изменением условий работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Одним их основных конструкционных элементов, применяющихся для устройства перекрытий чердаков или помещений второго этажа в основном в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, выполняющая одновременно функции лаги пола и основы для крепления потолочных покрытий. Широкому распространению балочных перекрытий способствовали небольшая стоимость исходных строительных материалов и возможность устройства перекрытий без применения грузоподъемных механизмов.
Основные критерии расчета
Чтобы правильно рассчитать, какое количество лаг необходимо для устройства полов, следует принять для расчета следующие исходные данные:
- Толщина половой доски или плитных материалов ОСП, ДСП;
- Предполагаемая максимальная нагрузка на квадратный метр пола;
- Количество точек опоры или расстояние между стенами;
Имея даже такие минимальные данные, можно правильно рассчитать необходимое сечение деревянного бруса для изготовления лаг и максимальный шаг между лагами.
Сечение бруса
Схема устройства деревянного пола с утеплением под ламинат
Сечение деревянного бруса для устройства лаг выбирается в зависимости от расстояния между опорами и необходимой грузоподъемности пола. Производя расчет необходимого сечения лаг, следует принимать максимальную нагрузку на пол не боле 300 кг на м2.
В качестве лаг используется брус квадратного или прямоугольного сечения, более широкая сторона которого располагается вертикально. Таким образом получается максимальная жесткость лаги при минимальном расходе древесины, что снижает непроизводительные затраты на устройство полов. В строительной практике применяется соотношение ширины лаги к ее высоте равное 1,5-2, оптимальное с точки зрения прочности и затрат. При использовании в качестве лаги стандартной обрезной доски толщиной 5 см ее высота при промежутке между опорами 2 м должна быть от 10 до 15 см. Стандартные размеры лаг в зависимости от пролета представлены в таблице:
| Величина пролета, см | 200 | 300 | 400 | 500 | 600 |
| Сечение бруса, см | 11х6 | 15х8 | 18х10 | 20х15 | 22х18 |
Иногда индивидуальному застройщику сложно найти стандартный брус, подходящий для изготовления лаг необходимого сечения. Выход из этой ситуации достаточно прост. Чтобы обеспечить требуемую грузоподъемность пола, можно установить рядом несколько стандартных досок толщиной 5-6 см, увеличив высоту получившегося бруса на 1-2 см относительно стандартной. Такой «слоеный пирог», даже при отсутствии крепления досок между собой, полностью заменяет полнотелый брус необходимых размеров. Аналогичных результатов можно достичь, если расположить доски через одинаковые промежутки по всей длине опорной поверхности фундамента.

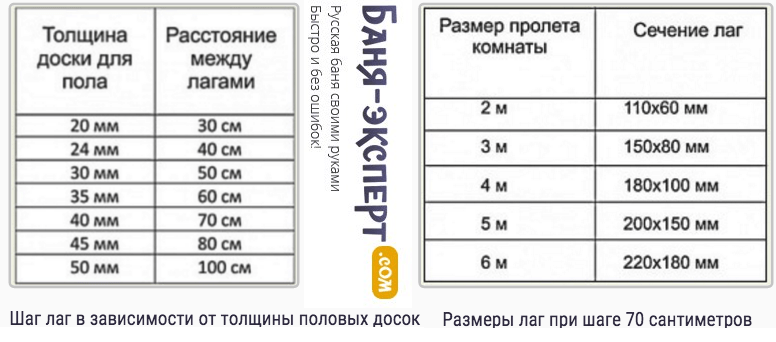

Шаг между лагами
При изготовлении деревянных полов четко прослеживается, как зависит расстояние между лагами, называемое шаг от толщины, и вида используемых материалов. Чем толще используемая в качестве настила доска, тем большее расстояние должно быть между лагами. Более наглядно о том, какой шаг необходимо выбирать при использовании разной толщины доски, показывает приведенная ниже таблица.
| Толщина половой доски, см | 2 | 2,4 | 3 | 3,5 | 4 | 4,5 | 5 |
| Шаг между лагами, см | 30 | 40 | 50 | 60 | 70 | 80 | 100 |
В качестве чернового напольного покрытия в современном строительстве очень часто используются вместо досок плитные конструкционные материалы, что соответственно меняет методику расчета. Древесно-стружечная плита (ДСП), цементно-стружечная плита (ЦСП), ориентированно-стружечная плита (OSB) и гипсоволокнистые плиты (ГВП) успешно применяются в качестве основы под покрытие из рулонных материалов или керамической плитки, устраиваемого по деревянным лагам. В некоторых случаях ДСП может дополнительно покрываться материалами на цементной или гипсовой основе. Учитывая большую жесткость ДСП на изгиб и меньшую чем доска прочность, следует выбирать шаг между лагами не более 40 см, а при использовании боле толстой ДСП (20-22 мм) увеличить шаг между лагами максимум до 60 см.
Общие рекомендации
Убедитесь, что дерево высушено и обработано антисептиком или битумом. Это значительно продлит срок службы конструкции. При влажности более 20% дерево может крючить, нарушая целостность конструкции. Привезенные со склада доски должны полежать при комнатной температуре несколько дней. Особенно это касается зимнего времени года. Не рекомендуется стелить пол при влажности воздуха менее 60%.
Не стоит пилить и строгать доски в том помещении, где идет монтаж пола. Опилки могут послужить причиной гниения.
Не забывайте использовать гидроизоляцию. Для шумоизоляции, как правило, используют ДВП, резину, вспененный полиэтилен, шлак или песок. Тепло в доме сохранится дольше, если вы наполните пустоты под полом минеральной ватой, керамзитом, пенополистиролом или изоспаном.
Используйте правило после укладки. Положите его поперек балок, удалите просветы, выровняв высоту. Это легко сделать при помощи специальных современных регулируемых креплений, появившихся на строительном рынке. Пол стелют только после всех процедур выравнивания по уровню.
Чем меньше шаг, тем дольше прослужит пол. Однако главным показателем долговечности является материал покрытия и основания. Самой долговечной является древесина лиственницы.
Установку балок обычно проводят по окну, т.е. поперек комнаты. Доски пола затем располагают вдоль комнаты, т.е. от окна. Однако это всего лишь рекомендация и дело вкуса.
Пол стелют от угла, располагая доски перпендикулярно лагам. Расстояние от стен должно быть около 1 см. Его оставляют на случай деформации дерева в зависимости от температуры и влажности окружающей среды. Это расстояние закрывает плинтус. В случае если доски лежат вплотную к стене, пол может вздуваться.
Доска крепится к каждой балке. Отверстия под шурупы стоит просверлить заранее, чтобы избежать расслоения.
Самый распространенный вариант отступа между лагами составляет от 50 до 56 см. Как правило, он не превышает расстояния в 69 см.
Демонтировать лаги и деревянный пол достаточно просто. Необходимо вынести всю мебель из комнаты, убрать плинтуса, вскрыть доски или листы ДСП. После проверки заменяются старые доски на новые. Сами лаги могут быть заменены частично. Просто вырезается кусок прогнившего дерева и надставляется новый.
Не забудьте использовать защитную пропитку для новых досок. Проверьте торцы балок на наличие гнили, осмотрите изоляцию основания, если она есть. Ремонт пола может стать поводом утеплить жилище.
Лаги заслуженно являются самым простым и популярным способом для создания надежной основы нашего пола. При желании каждый может взяться за это интересное дело и шаг за шагом добиться поставленной цели. Самой приятной наградой за труды станет тепло и уютная атмосфера на долгие годы.
Устройство пола по лагам
Лаги – брус прямоугольного сечения, используемый при настиле полов или в перекрытиях. В крупнопанельном строительстве они не применяются – недостаточная несущая нагрузка. Однако в частных домах это решение допустимое и оправданное.
Лаги для пола изготавливают из твердого плотного дерева. Балки высушивают под навесом не менее года, пока древесина не достигнет нужного уровня влажности. Перед использованием брус тщательно осматривают: сколы, трещины и деформация недопустимы, так как это несущие части дома.
Пол на лагах устраивают над подпольем, подвалом или над открытым грунтом. Балки подвергаются усиленному воздействию влаги в условиях недостаточной вентиляции. Древесину пропитывают защитными средствами, что предупреждает появление плесени.
На что в первую очередь обращаете внимание при выборе лаг?
Порода древесины
40%
Размерные параметры
40%
Степень просушки
20%
Проголосовало: 10
Плюсы и минусы лаг для пола
Равномерное распределение нагрузки по всей площади основания
Можно укладывать на деревянные, бетонные, грунтовые основания
Малый вес по сравнению с бетонным основанием
Экономичность
Компенсация неровностей – лаги можно закреплять на разной высоте или подкладывать под них подложки
Укладка коммуникаций упрощается
Устройство пола на лагах создает пространство для циркуляции воздуха и отвода влаги
Конструкция отнимает много места
Дерево боится влаги, поэтому балки нужно обрабатывать антисептиками, а всю конструкцию тщательно гидроизолировать и многократно защищать от сырости
Меньший срок службы по сравнению с бетонной стяжкой
Их достоинства: что такое лаги
Сразу стоит сказать, что класть пол на лагах во многих случаях просто идеальное решение. Действительно, у такого способа много достоинств
Очень важно то, что пол получается теплым
Среди преимуществ лаг стоит отметить надежность и небольшую цену
Также стоит сделать полы на лагах так как:
- Шум от соседей по квартире снизу не будет проникать к вам;
- Монтаж можно полностью сделать своими руками;
- Стоимость пола и работ вполне приемлемы;
- Провода и трубы, не очень привлекательные, но нужные, можно под таким полом спрятать;
- Это экологичный пол.
Лагами называют брусья, которые нужны как опора для жесткого покрытия пола. Лаги могут быть из металла, из полимеров, железобетона, но обычно укладывать берутся деревянные лаги. С деревом и работать проще, и стоит оно дешевле.
От балок лаги отличаются мобильностью и меньшими размерами. Балки после монтажа, если приводить образный пример, перемещать нельзя, а лаги – можно. Да и монтировать их в разы легче, а если нужен ремонт – он будет несложным и быстрым.
Материалы для обрешётки
При устройстве настила можно использовать различные материалы, которые предлагаются в строительных магазинах. Главное, чтобы они обладали необходимой прочностью, ровной поверхностью и низким коэффициентом деформации при нагрузке. Подобным требованиям удовлетворяют изделия из пластика, металла, дерева и железобетона, а также компаунда, изготовленного из синтетических смол.
Если оценивать все вышеперечисленные варианты по стоимости, то безусловным лидером можно считать дерево. Поэтому чаще всего при устройстве пола используют деревянные брусья.
Применяемый для настила пола материал чаще всего производят из древесины хвойных пород. Как правило, это сосна, ель и пихта. Однако, практика показала, что наибольшей практичностью обладают лаги из древесины лиственницы. Обусловлено это преимуществами материала, который является очень прочным и устойчивым к гниению.
Что же касается сосны и ели, их выбирают владельцы, стремящиеся сэкономить на материале.
Особо стоит сказать о правилах выбора материала для изготовления балок. Это могут быть даже брусья, имеющие смоляные карманы и небольшие дефекты. Так что вы можете спокойно приобретать пиломатериалы второго или третьего сорта, не беспокоясь о функциональности основы.
Если же ваши финансовые возможности ограничены, то вместо лиственницы вы можете выбрать сосну или ель. Специалисты рекомендуют не экономить за счёт покупки более влажного бруса, так как это может быть чревато большими проблемами. Для изготовления лаг необходимо брать брусья влажностью не выше 20%. Если вы не выполните это требование, то в процессе эксплуатации дерево будет сохнуть и деформироваться, а это потребует переделки настила.
Если вы решили делать обрешетку из ели или сосны, то вам придется в обязательном порядке выполнять гидроизоляцию во время укладки брусьев. Лаги можно использовать при укладке на основания любых типов, однако в каждом случае гидроизоляцию придется выполнять с некоторыми коррективами.
В том случае, если лаг размещаются на железобетонное основание, то на начальном этапе должна быть выполнена укладка слоя из вспененного полиэтилена.
В ситуации, когда укладка брусьев производится на кирпичные столбики, используется полиэтилен, который прокладывают между столбиками и грунтом, а также между столбиком и бруском. Для защиты от влаги пространства между кирпичом и древесиной следует использовать не полиэтилен, а рубероид.
Невзирая на то, брусья из какой породы дерева вы собрались использовать для обрешётки, перед укладкой их необходимо обработать антисептическими составами. В первую очередь это касается тех случаев, когда пол стелют в деревянном частном доме. Опасность для этой конструкции могут представлять древоточцы, которые способны очень быстро навредить элементам пола и вынудить владельца раньше заняться ремонтом.
