Фото потолков из гипсокартона с подсветкой

Какие бывают источники света?

Подсветка выступает в качестве декоративного элемента и не является освещением. Это обусловлено тем, что поток света получается рассеянным, направлен в потолочную поверхность и практически не влияет на общую освещенность помещения. Для создания подсветки обычно используются светодиодные ленты и дюралайт. А основным источником света, как правило, выступают точечные светильники и/или люстры.

Люстры

Люстра представляет собой самый яркий источник света в помещении и располагается по центру навесного гипсокартонного потолка. Современный рынок предлагает широкий ассортимент различных устройств, поэтому подобрать оптимально подходящее под интерьер не составит труда.

Фото 16-20. Красивые люстры в дизайне потолков

Светодиоды

Светодиодные ленты – серия последовательно подключенных светодиодов. Характеризуются предельно низким энергопотреблением, отсутствием нагрева и длительным сроком службы. Производятся разных видов по излучаемому свету, также в продаже есть универсальные модели с возможностью изменения оттенка и интенсивности свечения.

Фото 21-25. Применения светодиодных лент для подсветки потолков из ГКЛ

Точечные светильники

Считаются наиболее доступными по стоимости и безопасными. Точечные светильники могут быть плоскими и подвижными (с возможностью поворота для направления светового потока в определенную точку). Конструктивно состоят из определенного количества миниатюрных и ярких светодиодов, которые находятся внутри корпуса из пластика, стекла, керамики либо металла.

Фото 26-30. Разные варианты потолков с точечными светильниками

Популярные варианты

Самым популярными вариантами по маскировки осветительных приборов является монтаж ниши или короба. Оба варианта подходят для многоуровневого потолка из гипсокартона

Обратите внимание! Короб и ниша не требуют больших размеров. Достаточно будет создание узкой конструкции для сокрытия даже светодиодной ленты со всеми сопровождающими ее элементами (контроллер, блок питания)

Короб

Плюсами таких конструкционных решений являются:

• значительно расширяется спектр выбираемых осветительных приборов, которые в процессе работы могут немного нагреваться;
• позволяет установить более габаритные светильники, так как конструкция получается прочной и жесткой;
• установка светильников может вестись к самому профилю;
• монтаж короба позволят скрыть все неровности основного потолка, а также средства коммуникации (провода, дополнительное оборудование для освещения и т.д.).

Для скрытой подсветки монтаж короба и ниши происходит по следующей схеме:

Каркас короба/ниши

• короб выводится с помощью направляющих профилей, которые устанавливаются по периметру комнаты;
• выведение короба в высоту проводим с помощью стоечных профилей, нарезанных на перемычки;
• все профиля соединяем между собой шурупами, а со стенами – дюбелями;
• далее стоечные профиля соединяются направляющими. В результате получается каркас металлического короба;
• после этого проводим в каркасе провода для подсветки;
• затем обшиваем конструкцию гипсокартонными листами.

На данном этапе формирование ниши предполагает установку нижнего листа гипсокартона примерно на 8-12 см шире, чем каркас имеющегося короба. Именно на выступающей части материала следует размещать источники света. На такой нище можно поместить светодиодную ленту, дюраллайт или гибкий неон.

Схема ниши

Такая конструкция будет красиво смотреться практически в любом помещении дома.

К недостаткам такого конструкционного решения можно отнести:

• это довольно затратные по времени и физическим силам конструкции;
• при нарушении технологии монтажа или финальной отделки на таком потолке могут появиться трещины и сколы уже через несколько лет;
• работы следует проводить вдвоем, так как обшивать потолок гипсокартонными листами одному будет не очень удобно.

Проблемы здесь могут возникнуть на этапе установки профилей на одном уровне и нарезке материала.

Крепление

Современные технологии дизайна помещений невозможно представить без конструкций из гипсокартона различной сложности. Все это подсвечивается при помощи LED – источника, создавая неповторимые эффекты. Сама подсветка ставится так, чтобы быть как можно более незаметной: ее прячут в стены, потолок, пол. Закрепить саму LED – полосу в профиль элементарно: там есть специальное место, куда они крепятся. Иногда это делается при помощи клея.

Работая с гипсокартоном, нужно помнить некоторые правила. Чтобы свет от устанавливаемого источника был более интенсивным, глубина установки должна быть в пределах 2–3 см. Но если свет требуется рассеять, тогда лампочки сдвигаются ближе к краю гипсокартона.

Сборка конструкции подсветки имеет свою последовательность:

• Сначала монтируется сам профиль.
• Следующим шагом ставим в него LED – ленту.
• Теперь все это закрывается стеклом (или крышкой – что было приобретено для данного случая).

Профиль, в зависимости от материала, крепится к поверхности либо саморезами, либо клеем. К примеру, алюминиевый короб, накладная модель, ставится на саморезы: при достаточной длине, даже несмотря на легкость материала, вес всей этой конструкции будет более чем достаточный. Однако внутри мебели придется все-таки клеить (к примеру, двухсторонним скотчем), чтобы не испортить стенки, на которые будет устанавливаться наша подсветка.

Таким нехитрым образом можно украсить любое пространство при помощи современных источников света. Выбирая в магазине необходимые компоненты, необходимо знать некоторые технические стороны, которые, как оказывается, тоже несложны для понимания.

Подключение электрической части

Перечень операций, как сделать подсветку в потолке из гипсокартона:

На светодиодной ленте имеются отметки, где можно производить разрезания.
Коммутация отдельных отрезков ленты проводится с помощью паяльника или специальных LED коннекторов.
При выборе блока питания рекомендуется предусматривать запас по мощности в 20-30%.
Установка на металлические участки каркаса требует обязательного использования изоляционных подкладок

Перед началом установочных работ систему необходимо обесточить.
При монтаже многоцветного диода важно не перепутать полярность: синий и черный провода – это минус, а красный – это плюс.
Перед окончательной фиксацией ленты ее необходимо протестировать на предмет работоспособности.
Длинные участки ленты при последовательном подключении коммутируются по-разному. Как показывает практика, большую безопасность демонстрирует параллельное соединение отрезков от 5 м длиной

Для этого используют провода сечением 1,5 мм. В этом случае блок питания нужно брать мощнее, чем обычно.

Преимущества одноуровневых потолков с подсветкой

Одноуровневый потолок можно сделать своими руками, имея минимум знаний

1. С ГКЛ очень легко работать. Даже полный новичок в этом деле сможет быстро вникнуть в суть и сделать всё самостоятельно на самом простом уровне.
2. Много светильников на потолке делают заметными все неровности на нём. Однако гипсокартон ровный, поэтому бояться нечего.
3. Если произойдет короткое замыкание, то пожаробезопасный гипсокартон не воспламенится.
4. Есть возможность дать столько света в определенные части комнаты, сколько необходимо.
5. Одноуровневую конструкцию может собрать кто угодно, в отличие от вычурных многоуровневых потолков. Не нужно продумывать короба и ниши. Также нет необходимости долго просчитывать правильную конструкцию каркаса для всех уровней потолка.

Что необходимо для работы?

Материалы

Гипсокартонный подвесной потолок со встроенными светильниками или светодиодной лентой, расположенной по периметру перекрытия – это достаточно универсальное решение. С одной стороны, при устройстве такой конструкции мы обеспечиваем идеальное выравнивание потолка вне зависимости от изначального состояния потолочной плиты или другой несущей поверхности. С другой – получаем возможность установить регулируемое освещение на большой площади, полностью (или почти полностью) избавляясь от затенённых участков.

Общая схема конструкции с указанием используемых материалов

Очевидным плюсом этой технологии является достаточно высокая скорость возведения потолка – в отличие от оштукатуривания, нам не придется ждать неделю или более для высыхания нанесенного раствора.

Для устройства подвесного потолка нам будут нужны:

Профиль потолочный

Профиль оцинкованный для каркаса (стартовый и потолочный).
Подвесы металлические для формирования необходимого зазора между ГКЛ и несущей частью потолка.
Гипсокартон (стандартный для большинства помещений, влагостойкий для кухни, ванной, туалета и балкона).
Крепеж для профиля и гипсокартона (анкера, саморезы по металлу и ГКЛ).

Подвесы и соединители

Шпаклевка для гипрока.
Лента-серпянка.
Перфорированные уголки для маскировки угловых стыков.
Грунтовка.
Материалы для финишной отделки (интерьерная краска, декоративная штукатурка, обои и т.д.).

Встроенный светильник для ГКЛ

Отдельно закупаем материалы для подсветки:

Потолочные светильники для скрытого монтажа (под лампу накаливания, галогенную или светодиодную лампу).
Провод соединительный ПВС 3×0,75 или ПВС 3×0,5.
Кабель-каналы с хомутами для крепления.
Светодиодная лента для подсветки.
Трансформатор и диммер для светодиодов.
Изоляционная лента.

Инструменты

Гипсокартонный потолок с подсветкой можно изготовить, используя не самые сложные инструменты. И все же набор приспособлений, без которых работа будет практически невозможной, получается весьма обширным.

Мой минимум включает:

Набор для работы с ГКЛ

Перфоратор с бурами по бетону/кирпичу.
Сверло-коронка для проделывания отверстий под светильники.
Шуруповерт с магнитными битками и насадкой для гипсокартона.
Ножницы по металлу для резки профиля.
Пила для раскроя ГКЛ.
Острый нож для работы с гипсокартоном.
Рубанок для обработки кромок гипсокартонных листов.
Шпатели для выравнивания обшивки.
Шлифовальные терки.
Кисти для грунтовки и финишной окраски.
Инструменты для работы с электрикой – обычные и индикаторные отвёртки, плоскогубцы, острый нож и т.д.

К дополнительным приспособлениям, сильно облегчающим работу, я бы отнес стеллаж или малярные козлы: без них обшивать потолок будет очень сложно.

Основные особенности светодиодной подсветки

Итак, рассмотрим достоинства данного вида подсветки:

• небольшая стоимость за сравнительно качественное освещение. Следует отметить, что аккуратно, грамотно наклеенная лента, может поспорить по эффективности с любой другой лампочкой;
• длительный срок службы;
• лёгкий монтаж;

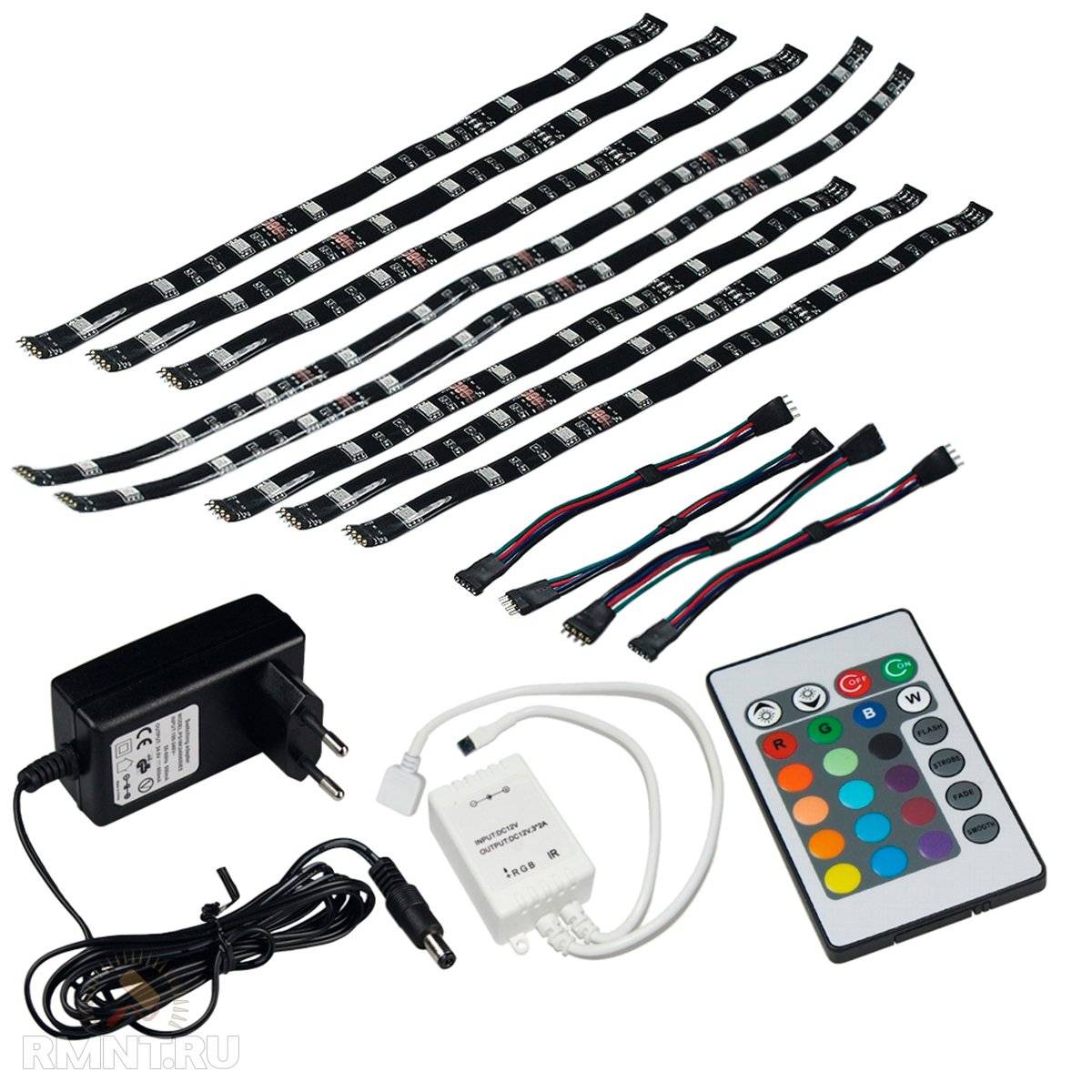

• большое количество цветовой палитры, используя RGB-ленты, а также возможность плавной регулировки яркости и смены цвета с пульта дистанционного управления.

Перед покупкой учтите отдельные характеристики разных лент:

• размер светодиодов плотность их расположения (потребляемая мощность и интенсивность освещения);
• напряжение питания — 12 В либо 24 В;
• цвет свечения — от монохромного до RGB;
• защищённость. Так, ленты могут быть покрыты защитным полимером, предохраняющим изделие от воздействия влаги.

Ниша для подсветки

Гипсокартонный короб

Ниша (короб), сделанная из гипсокартона, сегодня пользуется наибольшей популярностью. Это связано с тем, что она может выступать с потолочной конструкцией в едином ансамбле, красиво дополняя общую идею качественным освещением.

Данный способ монтажа предполагает размещение всего осветительного оборудования в гипсокартонной нише. Поэтому такие элементы, как сама светодиодная полоса и блок питания будут скрыты от глаз

Обратите внимание! Данный способ используется как для натяжных, так и для гипсокартонных потолков. Монтаж короба из гипсокартонных листов осуществляется следующим образом:

Готовый каркас

• по всему периметру потолка монтируются металлические профили. Каркас короба собирается из направляющих профилей, куда в качестве перемычек вставляются нарезанные стоечные каркасные элементы. Сборка каркаса проводится по стандартной схеме установки гипсокартонного короба;
• в высоту сооруженный короб должен быть примерно 15-20 см, а в ширину будет достаточно 50 см;
• далее в сконструированную нишу вводим все элементы будущей подсветки, включая проводку;
• обшиваем листами гипсокартона по стандартной схеме.

Обратите внимание! Снизу необходимо крепить гипсокартонный лист таким образом, чтобы материал выступал за рамки каркаса и сформировывал своеобразный карниз. Его ширина должна составлять примерно 8 см

До потолка от верхнего ребра ниши должно быть не менее 11 см. Это необходимо для того, чтобы в комфортных условиях провести дальнейший монтаж натяжного потолка.

Схема ниши

Такой короб позволяет создать по всему периметру комнаты ровное и рассеянное свечение. Внешне такой короб будет представлять собой второй уровень гипсокартонной конструкции потолка.

Карнизная подсветка

Если у вас уже полностью сформирован потолок, и по каким-то причинам создание каркасного второго яруса невозможно, можно установить карниз из пенополистирола, в который помещается скрытая подсветка.

Карниз представляет собой широкий декоративный элемент и может иметь разнообразные формы, но, в общем, крепят его редко из-за низкой прочности материала и плохих показателей термоустойчивости.

Между тем, его очень легко крепить на предварительно обработанную грунтовкой поверхность, используя в качестве клеящего состава жидкие гвозди.

Так же его можно окрашивать практически в любой цвет.

Таким образом, можно создавать интересные дизайнерские конструкции на потолке и не обязательно приведённой в инструкции формы. Следуя основным принципам монтажа, вполне реально осуществлять собственные оригинальные задумки с подсветкой скрытого типа, открытого, когда вместо светодиодной ленты используются точечные светильники, либо комбинированного.

рмнт.ру

Подвесной и подшивной гипсокартонный потолок

Гипсокартон – материал, состоящий из слоя гипса между двумя листами строительного картона. Выпускается обычный, влагостойкий, огнестойкий, усиленный и прочие виды ГКЛ. Так как главным поражающим фактором на кухне является сырость и действие пара, выбирают влагостойкий вариант.

Интересное для дизайна качество ГКЛ – гибкость, которое вовсю эксплуатируется при создании всех архитектурных элементов в квартире: колонн, арок, перегородок и, конечно, потолочной поверхности – в гостиной, в спальне или детской. Но сам по себе гипсокартон конструкционным материалом не является.

Подвесной потолок комбинирует возможности каркаса и ГКЛ:

• каркас сооружается из металлического профиля нескольких видов. Представляет собой решетку, закрепляемую на стене – в направляющий профиль, и на потолок – с помощью П-образных подвесов. Такая конструкция позволяет скрыть за гипсокартонной поверхностью коммуникации, замаскировать любые недостатки базового потолка и придать комнате необычную форму – например, арочный потолок;
• ГКЛ – материал подшивается снизу на каркас. А поскольку гипсокартон весьма гибок, им можно обшить объемные фигуры любых очертаний. Сам материал легко окрашивается, оклеивается, оштукатуривается и так далее.

Подшивные потолки из гипсокартона отличаются от подвесных отсутствием подвесов. Здесь каркас представляет собой обрешетку, которая крепится прямо на поверхность. Она отнимает минимум высоты комнаты – 5–10 см, но декоративные ее возможности куда ниже.

Это интересно: Комплект из варочной панели и духовки — варианты, советы по выбору и эксплуатации

Особенности гипсокартонных потолков с подсветкой

Схема освещения комнаты потоком света, отраженным от потолочной поверхности, известна и активно используется уже более двухсот лет. Настоящий интерес и популярность к организации подсветки с помощью заложенных в нише светодиодов начали расти лишь с появлением листового гипсокартона и ленточных светильников.

В чем преимущества подобной конструкции, из наиболее весомых плюсов можно привести два основных аргумента:

• Использование светодиодной подсветки обеспечивает равномерный и достаточно мощный поток света, при этом можно комбинировать цвета свечения, менять угол падения лучей на гипсокартонную основу потолка;
• Потолок из гипсокартона со светодиодной подсветкой можно планировать сколько угодно сложной формы, делать уровни и каскады без оглядки на возможное затенение и снижение эффективности освещения.

Сама конструкция ниши с подсветкой на основе светодиодной ленты получается очень легкой и простой в монтаже. Она легко комбинируется с любыми другими отделочными материалами, при этом не теряет своего основного преимущества – освещения с помощью отраженного света. Кроме того, ниша из гипсокартона получается жесткой, с большим внутренним объемом, в котором можно уложить несколько лент подсветки или использовать многоцветную светодиодную ленту.

Подсвечивание поверхности визуально увеличивает высоту потолков

Этапы установки каркаса двухуровневого потолка

Стены и потолок размечают согласно плана. Провода электрической проводки необходимо поместить в гофротрубу и рекомендуется как-то закрепить по углам между потолком и стенами.

На обратную сторону профилей ПН28*27 приклеивается лента для уплотнения, а далее они прикрепляются по ранее размеченным линиям с помощью дюбель-гвоздей, расстояние меду крепежом 30-40см, к потолку каркас крепится анкер-клинами с шагом 25см, по углам профили вставляют друг в друга и соединяют саморезами.

Таким образом, эти профили обозначают будущие габариты короба. От нижнего края направляющего профиля замеряется расстояние до потолка. Специальными ножницами нарезаются кусочки из профиля ПП60*27, по длине эти кусочки должны быть на 10мм короче, измеренного расстояния. По краям кусочков вырезают боковые полки на 2,5см от краев профиля, из спинки делается язычек. Получились готовые подвесы.

С помощью саморезов самодельные подвесы крепятся к потолочному профилю (шаг 40-60см), обязательно нахождение таких подвесов по краям профилей, на сгибах, стыках листов гипсокартона.

Направляющий профиль ПН28*27 крепиться к «язычкам» саморезами. Крепление осуществляется через спинку, острые кромки направлены к стене. В процессе установки постоянно необходимо проверять горизонтальность плоскости с помощью уровня. По краям устанавливаемый и настенный профили скрепляются саморезами.

Места для будущих софитов отмечаются на потолке согласно проекту. Прокладывается электропроводка к точкам будущей установки. Поскольку включение светильников должно быть одновременным, то провода можно подводить к ним в прямой последовательности от одного к другому, весь жгут проводов, стянутый кабельными пластиковыми хомутами, укладывается в гофротрубу (от 16мм) и крепится к потолку. Каждый провод оставляют с запасом по 15-20см, чтобы они свисали намного ниже всей конструкции.

Замеряется расстояние от, смонтированного профиля до стены. Заготавливаются отрезки профиля ПП60*27, длиной на 10мм меньше, измеренного расстояния. Куски профиля устанавливаются в профили ПН28*27, таким образом, получаются направляющие нижней плоскости короба. С помощью угольника, выставляются перпендикулярно стене, горизонтальные отрезки профиля и закрепляются с помощью саморезов.

Угольником так же проверяется вертикальность фронтальной части короба

Необходимо обращать внимание, чтобы вертикальные и горизонтальные осевые линии профилей не совпадали, чтобы в дальнейшем избежать стыков гипсокартона вертикальной и горизонтальной плоскостей на одной линии

Нарезанные полоски гипсокартона крепятся саморезами к фронтальной плоскости короба. Для помещений с повышенной влажностью (кухня, ванная) необходимо применять влагостойкий гипсокартон. Расстояние между саморезами крепления 10-15см, стыки должны попадать на середину профиля.

Осматриваются и проверяются все инженерные линии. Устанавливаются воздуховоды кухонный вытяжки, в таком случае, оптимально применить воздуховод прямоугольного сечения 120х60мм.

Заранее, на полу отрезаются листы гипсокартона, необходимые для обшивки нижней части потолка, шаг саморезов (25мм) 10-15см.

Места установки светильников заранее отмечаются на горизонтальной плоскости, допускается сделать небольшие отверстия. Места стыковки листов шпаклюются с применением сетки-серпянки, далее шпаклюется в два заходя вся поверхность короба. После высыхания конструкция шлифуется. Наклеиваются галтели.

Нижнюю часть короба и галтели окрашивают в белый цвет, а боковую в цвет стен. Специальным сверлом (коронкой) вырезают отверстия под софиты. Устанавливают их.

Короб закончен.

Цены на гипсокартонные листы

Видео: Как сделать двухуровневый потолок из гипсокартона:

Пошаговая инструкция

Всю работу можно условно разделить на 4 этапа:

1. Подготовка поверхности, на которой будут устанавливаться 2-уровненные конструкции.
2. Разметка под каркас.
3. Монтаж профилей для уровня 1.
4. Монтаж каркаса второго уровня 2.

А вот и пошаговая инструкция, в которой будет подробно рассмотрен каждый из перечисленных выше этапов.

Тонкости подготовки

Подготовка достаточно простая и сводится к тому, что вы освобождаете пространство для дальнейшей работы (вынести мебель, накрыть полиэтиленом то, что вынести невозможно), расчищаете местность и готовите инструментарий. Вам никак не обойтись без:

• Малярного ножа и ножниц по металлу.
• Рулетки, отвеса, угольника.
• Перфоратора (можно взять дрель).
• Строительного уровня.
• Терки и рубанка, предназначенных специально для гипсокартона.
• Шпателя (лучше подготовить узкий и широкий).
• Очков и перчаток.

Поверхность очищается от штукатурки, побелки или старых обоев.

Разметка под каркас

Чтобы разметить плоскость под двухуровневые потолки, необходимо:

• Измерить высоту каждого угла в комнате. Далее выбрать тот угол, который имеет наименьшую высоту. Он и станет отправной точкой для разметки.
• Используя уровень, обозначить ровную линию и поставить точки для прямого подвеса. Для соединения меток используем отбивочный шнур. Он натягивается между метками, а посередине отдергивается. В нужном вам месте останется белый след.

Работа с первым уровнем

Монтировать двухуровневые потолки начинаем с установки профилей UD. Эти направляющие нужно надежно зафиксировать на стене. Если это монтаж двухуровневых потолков, а не установка одноуровневого, шаг крепления по периметру составляет 600 мм. Интересуетесь, как сделать двойной потолок с округлым элементом? В этом случае на стене необходимо изобразить рисунок, и уже по нему крепить направляющие. Не забываем о насечках, которые делаются на профиле.

Почитайте, КАК ВЫБРАТЬ И УСТАНОВИТЬ ПОДСВЕТКУ В ДВУХУРОВНЕВЫЙ ПОТОЛОК!

Далее потолки в зале, спальне, любой другой комнате делаются так:

• Прямой подвес крепится на точки, которые были отмечены на потолке.
• CD профиль для двухуровневых конструкций крепится на подвес. Чтобы сделать каркас более жестким, можно использовать «крабы» (вид крепежа).
• Остается только зашить сооружение листами ГКЛ. В местах разреза листа понадобится фаска. Часть материала с плиты удобнее всего срезать ножом.

Работа со вторым уровнем

Поскольку потолки у нас 2-х уровневые, впереди еще много работы. Но схема, как делать уровни, вам уже знакома. Сначала на стене проводятся линии для направляющих профилей. Рисуется схема на бетонной поверхности. Ее можно корректировать, что-то добавлять или убирать. Дальнейшие работы, позволяющие установить двухуровневые потолки с переходом на стену, сводятся к таким действиям:

• Крепеж профиля на потолке и стенах.
• Занижение каркаса до нужной длины путем обрезки CD-профиля.
• На выбранной стороне этих кусочков сделайте «язычки», отрежьте боковые части профиля. Это существенно упростит задачу.
• Отрезанные куски необходимо вставить в направляющий профиль, который закреплен.
• Фиксация «блохой», интервалы такие: между обычными отрезками 60 сантиметров, между криволинейными – 30 сантиметров.
• Крепеж UD-профиля. Должна получиться боковая часть каркаса.
• Отрезаем CD-профиль, длина которого равна расстоянию от боковой части каркаса до профиля UDна стене. Фиксация «блохами» с 2 сторон.

Независимо от того, устанавливался ли двухуровневый потолок в зале или другой комнате, у вас получится отменныйметаллокаркас. После этого остается только одно – обшить 2х уровневый свод гипсокартоном, а затем приступить к финальной отделке.

В заключении

Для того, что бы сделать внутреннее пространство привлекательным, уютным и комфортным, можно использовать на потолках сложный рельеф и фигурные формы. Достаточно грамотно подойти к вопросу организации подсветки. Система освещения, на которую сегодня ориентировано большинство видов потолочного дизайна, построена на использовании самых разных осветительных приборах. В заключении хотелось бы остановиться на следующих моментах:

1. Гипсокартон представляет собой самый удобный и практичный для оборудования потолочной подсветки материал

2. При организации освещения используйте открытый или закрытый тип подсветки

3. Для этих целей используются:

• накладные и подвесные светильники;
• встраиваемые точечные светильники;
• неоновые и светодиодные ленты.

4. При оборудовании декоративного освещения необходимо иметь четкую электрическую схему и заранее знать расположение светильников
