Полки и стеллажи для гаража своими руками: схемы, чертежи, фото, видео

Как спроектировать и сделать потолочную конструкцию

Сгодятся такие материалы:

Плита ДСП.
Фанера.
Доска.

Потолочные полки — разновидность подвесных. Для того чтобы смастерить полочную систему на потолке, понадобится определиться с местом и вариантом размещения. Необходим чертеж, можно от руки, главное — правильно указать все размеры. Исходя из эскиза, распиливаются отдельные элементы. Итоговую конструкцию изготовляют из деревянного основания и металлического уголка; боковыми стенками могут выступать круглый металлический профиль или специальный трос. Крепление обеспечивается дюбелями, анкерами. Полки вешаются на специальные крючки, выступающие из потолочных балок. При необходимости полочки быстро демонтируются. С конструкцией нужно обходиться аккуратно — возможно покачивание от касаний. Не стоит хранить там бьющиеся вещи и дорогие инструменты. В некоторых случаях стоит задуматься об использовании кронштейнов для максимально надежного крепления.

Изготовление подвесных полок

Они могут изготавливаться из металлического уголка. Основание можно сделать деревянным, а боковыми стенками будет служить специальный трос или профильная квадратная труба. Такие полки подвешиваются на крюки, вбитые в потолочные балки, а в случае надобности быстро демонтируются.

Недостатком является то, что они довольно шаткие и могут раскачиваться. На таких полках не рекомендуется хранить дорогие инструменты и хрупкие вещи.

Чтобы исключить шаткость конструкции, подвесную полку монтируют на шпильках.

Этапы изготовления подвесных полок:

Из листа ДВП (древесноволокнистой плиты средней плотности) или фанеры вырезать полки нужного размера. Рекомендуемое расстояние между несущими шпильками — 60—70 сантиметров.
Для усиления прочности по торцам плиты можно окантовать металлическим профилем.
По краям полки разметить отверстия для шпилек. Сверлить желательно не ближе пяти сантиметров от краев плиты.
Затем полка прикладывается к потолку, при помощи карандаша на нем отмечаются места для крепления. В потолке по отметкам высверливаются отверстия под анкеры, затем крепежные изделия вбиваются в бетон и закручиваются гайками.
Длинные шпильки нужно соединить с анкерами, которые размещены на потолке, и зафиксировать с помощью гаек.
После того как все шпильки закреплены на потолке, можно монтировать полки. На шпильку нужно навернуть гайку, шайбу, а затем полку. Потом зафиксировать ее при помощи шайбы и гайки. Конечная подгонка осуществляется по уровню.

Подвесная полка позволяет значительно сэкономить пространство в гараже.

Полка из дерева

Дерево в сравнении с металлом более экологично и экономично

Наиболее частое решение для обустройства гаража – монтаж деревянных полок. Выбор этого варианта обусловлен доступностью и невысокой ценой древесины: брусков и досок. Для того чтобы конструкция была эстетически привлекательной и безопасной в эксплуатации, все её элементы предварительно обрабатывают: выравнивают, шлифуют, покрывают огнебиозащитным составом.

Проектирование + чертёж

Чертёж деревянной полки

Проектирование полки из дерева ничем не отличается от аналогичного процесса при изготовлении конструкций из металла. Размеры деталей выбирают на свое усмотрение. Наиболее удобными считают полки, длина которых соответствует расстоянию вытянутой руки. Высота может быть любой, вплоть до потолка. Проще всего спроектировать и изготовить стационарную настенную конструкцию. Её устанавливают в углу или на плоскости.

Необходимые инструменты и материалы

Перед началом работ дерево необходимо остругать

Для работы с деревом потребуются:

дрель или шуруповёрт;
свёрла;
ножовка или электролобзик;
шлифмашинка;
пузырьковый уровень;
строительный угольник;
линейка и рулетка;
простой карандаш.

Материалы для изготовления простой навесной полки длиной 110 см, высотой 30 см и глубиной (шириной) 25 см:

оструганные доски толщиной 16 мм;
саморезы по дереву;
дюбели для крепления к стене;
кронштейны
огнебиозащитный состав.

Инструкция по изготовлению

Подготовка поверхности в самом разгаре

Шаг 1. Используя электролобзик или ножовку, заготавливают два полотна для боковых стенок. Между ними будут располагаться две горизонтальные полки. Расстояние между ними равно высоте торцевых.

Шаг 2. Заготавливают полотна для горизонтальных полок.

Шаг 3. Обрабатывают детали шлифмашинкой.

Шаг 4. Покрывают заготовки огнебиозащитным составом, дают время на высыхание, рекомендуемое производителем.

Шаг 5. Приступают к сборке конструкции и укладывают нижнее полотно на ровную горизонтальную поверхность. Берут линейку и простой карандаш, отмеряют справа и слева по 8 мм, проводят две параллельные линии.

Шаг 6. На каждой линии сверху и снизу по направлению к середине полотна отмеряют по 5 мм и ставят отметки.

Шаг 7. В найденных точка высверливают 4 отверстия.

Шаг 8. Аналогичным способом делают разметку поверхности верхней полки и высверливают в ней 4 отверстия.

Шаг 9. Устанавливают на нижнюю полку левую торцевую. Соединяют детали саморезами.

Шаг 10. Аналогичным способом крепят правую торцевую доску.

Шаг 11. На полученную конструкцию укладывают верхнюю полку и крепят её сквозь ранее высверленные отверстия.

Шаг 12. В верхней части тыльной поверхности торцевых досок крепят кронштейны.

Шаг 13. Примеряют полку к стене, делают разметку под дюбели.

Шаг 14. Высверливают в стене отверстия.

Шаг 15. Вкручивают дюбели.

Шаг 16. Навешивают полку.

На основании предложенной пошаговой инструкции можно изготовить конструкцию из нескольких полок, укрепив её вертикально установленными брусками сечением 40х50 мм или 50х50 мм. Для того чтобы придать полке устойчивость, её крепят к стене на анкеры или дюбели.

Крепление к стенам и потолку

Даже если стеллаж высотой больше 1 м прочно стоит на полу, он обязательно должен быть прикреплен к стене. Для крепления стеллажей или полок к стене можно использовать арматуру, которую следует забить в стену примерно на 15 см. Однако лучше использовать анкеры. В этом случае в стене сверлятся отверстия диаметром не больше, чем у анкера. Из отверстия следует удалить пыль, а затем до упора забить анкер. После этого на него плотно накручивается гайка.

Если требуется, анкер можно забить в потолок и присоединить к нему длинную металлическую шпильку, на которой будет висеть полка. Соединение обеспечивается гайкой-муфтой, накручиваемой на анкер. Чтобы соединение было надежнее, на шпильку следует накрутить страховочную гайку. Если потолочные плиты лежат на металлических балках, хорошо приварить каркас полки к такой балке.

Еще один вариант крепления к потолку — подвеска полки на крючки. Такую полку легко снять при необходимости, но она может качаться. Поэтому хранящиеся на ней предметы следует закреплять во избежание падения. Хранить на ней бьющиеся и тяжелые вещи не следует.

Полка для инструмента – практичная самоделка в гараже

Стеллаж для инструмента практично устанавливать в месте, находящимся возле автомобиля, так как при обслуживании вам не придется бегать через весь гараж в поисках того или иного ключа. Идеальное расположение полки – выше крыши автомобиля, ширину доски нужно выбирать такую, чтобы небольшой ящик с инструментом или тот же рубанок, наждак свободно помещался.

Сооружая полку, не стоит забывать о нагрузке на последнюю. Поскольку инструмент тяжелый, в конструкционные особенности полки нужно включить металлические усиления из арматуры, уголка или профилированной трубы. В зависимости от доступности материалов, толщина метала (для усиления) должна быть не менее 12 мм. Порезанную кусочками арматуру распределяют на расстоянии 50 см друг от друга (оптимальное расстояние для предотвращения прогиба доски под действием нагрузки металла). После заготовки всех комплектующих, приступаем к работе. Нарезанную арматуру равномерно распределим по всей длине будущей навесной полки. По диаметру штырей подбираем сверло, просверливаем стену примерно на 15 см вглубь. После сверления, забиваем арматуру в гаражную стену, выравниваем по длине. Для фиксирования полки понадобится уголок. Металл размечается, разрезается на составляемые, которые будут приварены по краям выступающих штырей. От стены под доской, наваривается и обрезается по длине полки полоска из металла, в ней сверлятся отверстия для фиксирования доски. Последним делом, закладываются вырезанные по размерам доски, фиксируются шурупами либо болтовым креплением. Закончив все ремонтные работы, готовую полку для инструмента можно покрасить в желаемый цвет.

Предметы мебели для гаража сделать не трудно. А если человек любит мастерить своими руками, то будет еще и интересно. Инструмента остается много, а места на полке уже не остается? Тогда можно задуматься над сооружением гаражного стеллажа. На первый взгляд, он кажется громоздким и тяжелым по конструкторскому принципу. Но не стоит огорчаться, так как все это просто гора металла, на болтовых соединениях с деревянными элементами, то есть все можно сделать самостоятельно.

Изготовление стеллажей

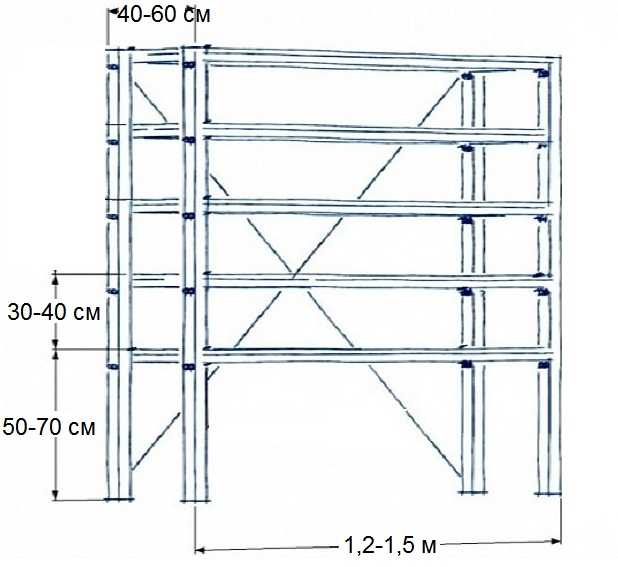

Конструкция стеллажей для гаража

Детали

Высоту, глубину и размер полок стеллажа в гараж каждый регулирует по своему усмотрению, с учетом того, какое количество вещей будет храниться на полках.

Главное не забывать регулировать размер пролетов между секционными стойками. Главный критерий – твердость материала, полки не должны гнуться под тяжестью предметов.

Нижнюю полку располагают на высоте на 50-70 см от пола. Здесь обычно размещают предметы с большим весом. Остальные полки удобней всего располагать на высоте не меньше 35 см. Полки из древесины легче по весу и дешевле металлических, но и нагрузить их по полной не получится.

Учитывая тот факт, что металл не дешевое удовольствие, и покупая весь материал на рынке, стеллаж для гаража обойдется вам по той же цене, что и готовый в магазине. Лучший выход – покупать все необходимое на металлобазе, листам по 6 или 12 мм, а потом нарезать по необходимому размеру.

Древесина стоит дешевле металла, но если вы хотите качественный стеллаж без сучков, брать придется материал высоко класса качества.

Кроме того, древесину требуется обработать антисептиком.

Также, в помещении гаража создаются не очень благоприятные условия для деревянных полок – низкие температуры, влажность, резкие перепады температур.

Для того чтобы уберечь дерево от порчи, нужно обрабатывать его защитными веществами, а затем просушивать. Для крепления полок и самого стеллажа используют пластины или уголки из металла, при помощи саморезов.

Более дешевым вариантом для создания стеллажа в гараже является фанера и доска. Ламинированный ДСП намного дороже, его не нужно окрашивать и обрабатывать защитными веществами. Единственное, на боковые срезы, которые остаются открытыми необходимо нанести силикон, во избежание попадания влаги.

Каркас металлического стеллажа для гаража

Для создания каркаса стеллажа необходимы:

металлические уголки толщиной 3-4 мм;
труба из профиля с прямоугольным сечением.

Стойки изготовляют из профилированной трубы, а поперечины из уголков. Толщина металла 2-3 мм, ширина полки — 25 мм и больше. Поворачивают уголок таким образом, чтобы настил был в углублении. Настил на полки мастерят фанеры, доски, ДСП, ОСП. доска, фанера, ОСП, ДСП.

В первую очередь собирают боковые элементы, после закрепляют поперечины.

Также неплохим способом сборки стеллажей в гараж являются краб-системы. Это пластины из металла со специальными углублениями для профиля. В пазы вставляют трубы, затем пластины стягивают посредством болтов М6 или М8.

Под них сначала сверлят дырки тонким сверлом, затем расширяют толстым. Такие конструкции рассчитаны на небольшой вес. Есть еще один способ — специальные краб-системы. Это металлические пластины со сформованными под профиль выемками. В пазы закладываются трубы, потом две пластины стягиваются болтами.

Виды стеллажей для гаража

Сборные стеллажи собираются и разбираются самостоятельно.
Стационарные крепятся к стене «намертво»
Мобильные – можно передвигать с места на место.
Крутящиеся используют для мелких предметов (болты, саморезы, гвозди, гайки, ключи, отвертки, малый ручной инструмент).

Как сделать стеллаж в гараже

Для того, чтобы сделать стеллаж в гараже своими руками необходимо в первую очередь создать проект, измерить помещение, определиться с размерами. Высчитать необходимое количество полок и их глубину.

Лучшим решением является стеллаж во всю длину и высоту свободной стены.

Ширина полок около 1м. Это самый оптимальный вариант, чтобы разместить объемные и тяжелые предметы.

Глубина – примерно 50-60 см. Больше делать нет нужды, иначе сложно будет дотягиваться до нужных вещей.

Высота полок – в пределах 25-60 см, нижняя должна быть самой высокой (для больших предметов).

Собирать стеллаж нужно горизонтально, и только потом поднимать.

Стеллаж своими руками: схемы и чертежи

Принцип изготовления стеллажа своими руками зависит от выбранной конструкции.

Самыми простыми вариантами считаются стационарный и разборный блоки с полками. Это конструкция из поперечных опор и вертикальных стоек.

В одном случае она укреплена и неподвижна, в другом — предполагает возможность легкого внесения изменений в конструкцию. Трансформация происходит в основном за счет возможности изменения уровня полок. Это достигается за счет использования перфорированного металла для основы.

Передвижные и вращающиеся стеллажи радуют расширенным функционалом, но не каждому под силу при самостоятельном изготовлении

Чтобы определиться с конструкцией, надо четко понимать предназначение предмета, брать во внимание габариты помещения

В любом случае работу начинают с выбора вида стеллажа. За этим последует составление чертежа. Даже если это простой вариант, схема с разметкой параметров будущего изделия потребуется для выполнения работ.

Каждую составляющую предмета детально оценивают, вносят на чертеж. Выполнив схематическое изображение, появляется возможность оценить предстоящий результат, вовремя внести необходимые коррективы.

Следующим этапом работ станет закупка материалов, подготовка инструментов. Здесь у каждого собственная стратегия.

Пройдя все подготовительные шаги, приступают непосредственно к изготовлению. Для начала требуется заготовить все детали. По схеме и ранее заданным параметрам выполняют заготовки.

После этого собирают каркас, который впоследствии дополняют полками. Действуют строго по намеченной схеме. В этом случае вероятность необходимости переделок минимальна.

Модели и конструкции

Выбирая стеллажи для гаража, примите во внимание площадь помещения и отведенные под них места. Так, некоторые конструкции могут оказаться слишком громоздкими для параметров вашего гаража или же напротив, недостаточно вместительными. Перед выбором модели сразу подумайте, что на них будет лежать, ведь разные виды систем хранения выполняют свою индивидуальную функцию и выдерживают разную нагрузку

Перед выбором модели сразу подумайте, что на них будет лежать, ведь разные виды систем хранения выполняют свою индивидуальную функцию и выдерживают разную нагрузку.

Существуют следующие модели стеллажей:

стационарные;
сборно-разборные;
передвижные;
островные;
вращающиеся;
модульные;
навесные.

Стационарные стеллажи отличаются устойчивостью за счет того, что давление веса нагруженных полок приходится на пол. Конструкция изготавливается из вертикальных балок и горизонтальных брусьев, на которые крепятся полки, имеет жесткое соединение, что обеспечивает безопасность. Подразумевает установку на стену на постоянное место без возможности перемещения. Они удобные в эксплуатации, устойчивые и прочные.

Металлические стеллажи наиболее крепкие и выдерживают большой вес, деревянные подходят для нетяжелых вещей и просты в самостоятельном изготовлении. Монтаж такой системы хранения не требует специальных инструментов и навыков.

Более распространены сборные металлические стеллажи для гаража, которые также можно купить на любом рынке и без особых усилий собрать самостоятельно. В отличие от стационарных, они изготавливаются из перфорированного металлического профиля, а полки можно закрепить на любой высоте в зависимости от потребностей. Такие стеллажи удобнее и вместительнее и позволяют хранить и комплект запасных колес, и крупногабаритные грузы. Могут оборудоваться ящиками, которые дополнительно могут хранить нужные вещи.

Передвижные стеллажи делают преимущественно из металлических конструкций. Их оснащают небольшими колесиками, которые позволяют свободно перемещать инструменты по гаражу. Можно будет без труда перенести ящики с инструментами к верстаку и продолжать работу.

Хотя подвижная конструкция мобильная и облегчает работу с необходимыми предметами, её грузоподъемность гораздо меньше, чем у прочих стеллажей. Такой стеллаж продается в разобранном виде и без особых усилий и умений собирается в гараже подобно конструктору. Выдерживаемая нагрузка – не более 100 кг.

Металлический островной стеллаж представляет собой устойчивую систему из нескольких полок, которые можно менять местами по высоте. Подобная конструкция предназначена для более легких предметов и четко сбалансирована, чтобы не допустить возможного обрушения полок и завала из-за тяжести. Есть центральные стеллажи, к которым можно подходить со всех сторон, и угловые, устанавливающиеся в углу помещения.Выдерживаемая нагрузка – не более 50 кг.

Вращающийся стеллаж предназначен для хранения и складирования мелких, штучных изделий, болтов, гвоздей, крючков, ключей и прочих небольших вещей, которые легко теряются и трудно отыскиваются в ящиках. Каждая мелочь будет на виду. Такие конструкции удобны, не занимают много места (рационально будет установить на верстаке) и освободят пространство для более массивных деталей. Выдерживаемая нагрузка – не более 50 кг.

Модульные стеллажи – многофункциональные изделия, состоящие из отдельных блочных элементов, которые могут соединяться между собой, словно конструктор, в удобную систему хранения. Вы можете сделать именно то, что требуется вам, а если появится нужда в дополнительном пространстве, к имеющемуся стеллажу можно прикрепить еще секции и полки. Выдерживаемая нагрузка – до 150 кг.

Подвесные полки не совсем можно назвать стеллажами, но такую удобную и универсальную конструкцию вполне можно применять в гаражах. На них поместится всё ненужное, то, что не особо пригодится в работе, мелкие детали, нетяжелые предметы. Настенные системы практичны и доступны, сделать такие полки не составит труда из любых подручных материалов, а потолочные, если их прикрепить с помощью специальных крепежных элементов под потолком на таком уровне, чтобы не задевала крыша автомобиля или ваша голова, и вовсе скроют от чужих глаз все лишние предметы. Нагрузка не должна быть большой, ведь навесные полки могут удержать вес намного меньше, чем стационарные стеллажи. Выдерживаемая нагрузка – не более 100 кг.

Стеллаж в гараже своими руками: подготовка перед изготовлением

Итак, вы решили сделать стеллажи для гаража своими руками. Перед тем, как приступить к изготовлению полок из любого материала, нужно обязательно провести необходимую для этого подготовку.

Подготовительный этап. Проведение замеров и изготовление чертежа.

Прежде всего, определитесь с размером конструкции и после этого произведите все необходимые измерения.

начните с замеров высоты и ширины вашего будущего стеллажа;
затем продумайте необходимое количество полок и их высоту;
определитесь с материалом полок;
изобразите на бумаге желаемый вид готовой конструкции. Имея перед глазами чертеж, вам будет проще сделать стеллаж.

Как сделать стеллажи в гараже своими руками — фото чертежи:

Как сделать стеллажи в гараже: металлический и деревянный?

Вы решили делать стеллаж из стали и уже составили чертеж. Теперь переходим к следующему этапу.

2 этап. Покупка материалов.

Составьте список нужного вам количества материалов и их размеров, после чего смело отправляйтесь в любой строительный магазин. Для изготовления каркаса понадобятся стальной швеллер и уголки. Если вы хотите делать полностью стальную конструкцию, то покупайте нужное количество листов металла. Если же в ваших планах — сделать полки из дерева на металлическом каркасе, то вам понадобятся бруски дерева, фанеры или ДСП.

3 этап. Подготовка инструментов.

Для изготовления полок необходимы следующие инструменты и инвентарь:

дрель электрическая;
угловая шлифмашина (болгарка);
шуруповёрт;
если вы хотите сваривать детали стеллажа, то понадобится сварочный аппарат и электроды;
ножовка;
молоток;
уровень пузырьковый или лазерный;
шурупы, болты, гвозди, дюбеля;
рулетка строительная;
карандаш.

4 этап. Процесс резки металла.

В соответствии с размерами и чертежом внимательно и не торопясь режем металлические вертикальные (опоры и секции) и горизонтальные (полки) детали стеллажа.

5 этап. Сборка конструкции.

Сначала закрепляем и устанавливаем каркас. Для большей надёжности можно крепить его к стене и потолку с помощью дюбелей или специальных шурупов.

После монтажа вертикальных стоек приступайте к креплению полок. Вы можете привинчивать их болтами или приварить к каркасу. Не забывайте при этом использовать уровень.

6 этап. Покраска.

Чтобы стеллаж со временем не покрылся ржавчиной, его нужно прогрунтовать и покрыть специальной антикоррозийной краской.

Если вы хотите сделать деревянные стеллажи в гараж для хранения и уже имеете готовый чертёж, то можно перейти к следующему этапу.

2 этап. Покупка материалов.

Самые распространённые материалы стеллажей для гаража из дерева — дуб и сосна. Вертикальные и поперечные стойки делаются из бруса разного размера, а для полок можно купить доску, листы фанеры или ДСП.

Важно! Перед покупкой внимательно рассмотрите древесину. Она должна быть сухой и без видимых дефектов

3 этап. Необходимые инструменты и стройинвентарь:

электрический инструмент: дрель, болгарка, шуруповёрт;
ножовка по дереву;
молоток;
рулетка и карандаш;
уровень;
гвозди, шурупы, саморезы, болты.

4 этап. Резка деревянных деталей. Придерживаясь нужных размеров и чертежа, режем все деревянные опоры и стойки, а затем полки. Обрабатываем все детали специальным антисептиком, предназначенным для дерева.

5 этап. Сборка конструкции.

Сначала собираем и закрепляем весь каркас, после чего крепим к нему полки с помощью металлических уголков и болтов М5. Проверяем прочность готовой конструкции и ещё раз измеряем ровность всех поверхностей и углов уровнем.

6 этап. Тщательно и без спешки прокрашиваем конструкцию для предотвращения её гниения и образования на ней плесени. Дожидаемся её полного высыхания, а потом устанавливаем на выбранное место. Вот и всё, ваш стеллаж готов!

Как сделать стеллаж в гараж своими руками из профиля:

Итак, теперь вы знаете, как можно сделать деревянный или металлический стеллажи для гаража своими руками. На первый взгляд, это достаточно сложный процесс, имеющий много нюансов.

Но, тем не менее, изготовить стеллаж — по силам каждому. Стоит лишь правильно и без спешки провести все замеры и следовать пошаговой инструкции. Стеллаж, сделанный своими руками прослужит вам долгие годы.

Виды конструкций

Гаражные секции хранения классифицируют на напольные и навесные. Навесным полкам необходимо обеспечить надежное крепление конструкции.

Напольные стеллажи подразделяют на:

стационарные. Секции устанавливают на пол. Опоры фиксируются с помощью дюбелей;
мобильные (передвижные). Стойки стеллажей оснащаются колесиками. Достоинством варианта является возможность передвижения в случае необходимости (например, во время обслуживания или ремонта авто). Из недостатков следует отметить неустойчивость конструкции;
стеновые. Стеллаж монтируется вплотную к стене без возможности свободного перемещения. Стойки крепятся к потолку и полу.

Также конструкции могут быть закрытыми, оснащенными стандартными распашными дверцами или иметь откатный механизм.

Полка из уголка

Полки из уголка отличаются высокой устойчивостью

Металлический уголок – надёжный материал, пригодный для устройства конструкций, которые способны выдерживать значительные весовые нагрузки. Из него можно сделать жёсткий навесной каркас для хранения колес. Причём металл необходимо покрасить или покрыть антикоррозийной грунтовкой. Правила хранения колёс предписывают устанавливать их в вертикальном положении, а разместить можно на любой высоте, даже под потолком.

Если задумаете многоярусную полку из уголка, нижнюю часть оставьте для наиболее тяжёлых предметов

Полка из уголка может быть изготовлена в виде устойчивой многоярусной конструкции, на которой удобно хранить тяжеловесные и крупногабаритные предметы. Для этого прежде всего определяются с тем, что именно будет здесь находиться. На нижней полке обычно размещают самые громоздкие и тяжёлые вещи, поэтому расстояние от неё до следующей верхней горизонтальной поверхности должно быть значительным.
